Оспанбаев

Устройство для формирования коробов из плоскосложенных картонных заготовок

Загрузка...

Номер патента: 1756210

Опубликовано: 23.08.1992

Авторы: Оспанбаев, Курков

МПК: B65B 43/26

Метки: коробов, формирования, заготовок, плоскосложенных, картонных

...и перемещает ее на свободноесмонтирован над основанием для взаимо-пространствонз основании 2 в зону дейстдействия сверхней гранью короба, а рядом 20 "вия механизмарэскрытйя заготовок, В кон с упором над осьв качания Створкинйжних. " це перемещения эзготовка 1 своимвакуумных захватов устанОвлеЙа" йзправля-передник.торцом нажимает на датчик 11, поющэяпланка для короба.": .",." " . - ": . : ":команде: которого начинает работу пневНа фиг, 1 изображено уСтройство, об- моцилиндр 8, поворачивающий створку 7 нзщий вид; на фиг. 2 - то же, вид сверху, на 25 .90, При отсутСтвий сигнала с датчика 11,фиг. 3 - "вид А на фиг, 2; на фиг, 4 - сечение .т,е; при отсутствии заготовки 1, пневмоциБ;Б нэ фиг, 2; на фиг; 5-схема формирова-"линдр 5 возвращается...

Головка манипулятора для группового захвата цилиндрических изделий с буртиком

Загрузка...

Номер патента: 1751057

Опубликовано: 30.07.1992

Авторы: Оспанбаев, Курков

МПК: B65B 5/10, B25J 15/06

Метки: буртиком, манипулятора, захвата, группового, цилиндрических, головка

...на угол 45 в горизонтальной плоскости по отношению к осям рядов захватов.Таким образом, при надвигании головки манипулятора на слой банок, которое осуществляется за счет присоединения введенной в устройство плиты к манипулятору, четыре рычага каждого из захватов входят в пространство между плотно прилегающими банками. Это обеспечивается размещением рычагов под углом 45 в горизонтальной плоскости по отношению к осям рядов захватов, Гри дальнейшем надвигании головки на слой банок Рычаги начинают скользить по контуру банок, отжимаются, огибают буртики банок и за счет упругих сил пружины осуществляют зажим банок, Любое другое количество рычагоц не позволит надежно захватить слой цилиндрических изделий, установленных без зазора.Кроме того,...

Устройство для перемещения и разгрузки изделий

Загрузка...

Номер патента: 1685836

Опубликовано: 23.10.1991

Авторы: Оспанбаев, Курков

МПК: B65G 47/52

Метки: разгрузки, перемещения

...непрерывного движения, при этом соединительные элементы планок установлены на цепях шарнирно с воэможностью взаимодействия с механизмом качательного движения и поворота В нап ра Влении. движения приемного вертикально замкнутого конвейера и выполнены подпружиненными, причем механизм качательного движения кинематически связан с подающим горизонтально .замкнутым конвейером.2, Устройство по п,1, о т л и ч а ю щ е ес я тем, что механизм качательного движения выполнен в виде плоского кулачка, установленного с возможностью возвратно поступательного перемещения, а его кинематическая связь с подающим горизонтальИзобретение относится к устройствам удля перемещения и разгрузки изделий иможет быть использовано в роторно-конвейерных линиях...

Устройство для обработки прутка

Загрузка...

Номер патента: 1645054

Опубликовано: 30.04.1991

Авторы: Оспанбаев, Курков

МПК: B21D 22/08

Метки: прутка

...пружиной 22 относительно обоймы 23 с роликом 24, управляемогокопиром 25, Между толкателем 20 и цангой16 установлен подшипник качения 26. Втулка 18 жестко связана посредством пальцев27 со шпинделем 15. На барабане 6 надрабочими блоками 7 могут устанавливатьсяинструменты для выполнения технологических операций, например, резец 28 для проточки канавки. Под барабаном 6 навеличину вылета 12 установлен ограничитель 29, представляющий собой сектор иудерживающий изделия до зажима цанги1.6.На цлиге,16 выполнена внутренняя коническая поверхность 30, взаимодействую щая ео сферическим концом 19 втулки 18.Для сбора обработанных иэделий под барабаном 6 установлен приемник 31,Устройство работает следующим образом.Изделия 12, захваченные...

Технологический ротор

Загрузка...

Номер патента: 1641578

Опубликовано: 15.04.1991

Авторы: Курков, Оспанбаев

МПК: B23Q 39/04

Метки: технологический, ротор

...27, таким образом вращаются оба шпинделя,Для вытяжки полых штифтов на поверхности цилиндрического изделия (например цоколя автомобильной лампы) части 34 и 35 оправки 36 могут быть снабжены пуансонами 52 и 53, смонтированными соосно со шпинделями (фиг.9), при.этом шпиндели должны быть оснащены матрицами 54 и 55.Технологический ротор работает следующим образом.Транспортная цепь 9, огибающая звездочку 8, приносит заготовку 10 в зону абработки под рабочие блоки 7 этот фрагмент работы ротора изображен на фиг,1,2 (узел ). После успокоения транспортной цепи 9 начинает перемещение ползун 12, управляемый кулачком 13. Шток 14 с ловителем 15 поднимают заготовку 10 вверх, При выходе из транспортной цепи 9 заготовка 10 попадает в зону действия...

Загрузочный ротор

Загрузка...

Номер патента: 1604555

Опубликовано: 07.11.1990

Авторы: Курков, Оспанбаев

МПК: B23Q 7/02

Метки: загрузочный, ротор

...со стороны, обращенной к периферии ротора, и магнита 21, установленного на торце 22 цилиндра 19.Для осуществления поворота диска 15 на нем выполнено (смонтировано) коническое зубчатое колесо 23, входящее в зацепление с конической шестерней 24, на которой смонтирована шес" терня 25, входящая в зацепление с зубчатой рейкой 26, установленной с возможностью возвратно-поступательного движения от неподвижного копира 27. Захваты 6 получают возвратно-поступательное движение от копира 28 через ползун 29Загрузочный ротор работает следующим образом.При повороте ротора захватами 6,перемещаемыми полэунами 29, детали(например, уголки с выемкой по ротору) подаются в отводящие лотки 7.Опускаясь вниз по лотку 7, детали по. адают в зону действия...

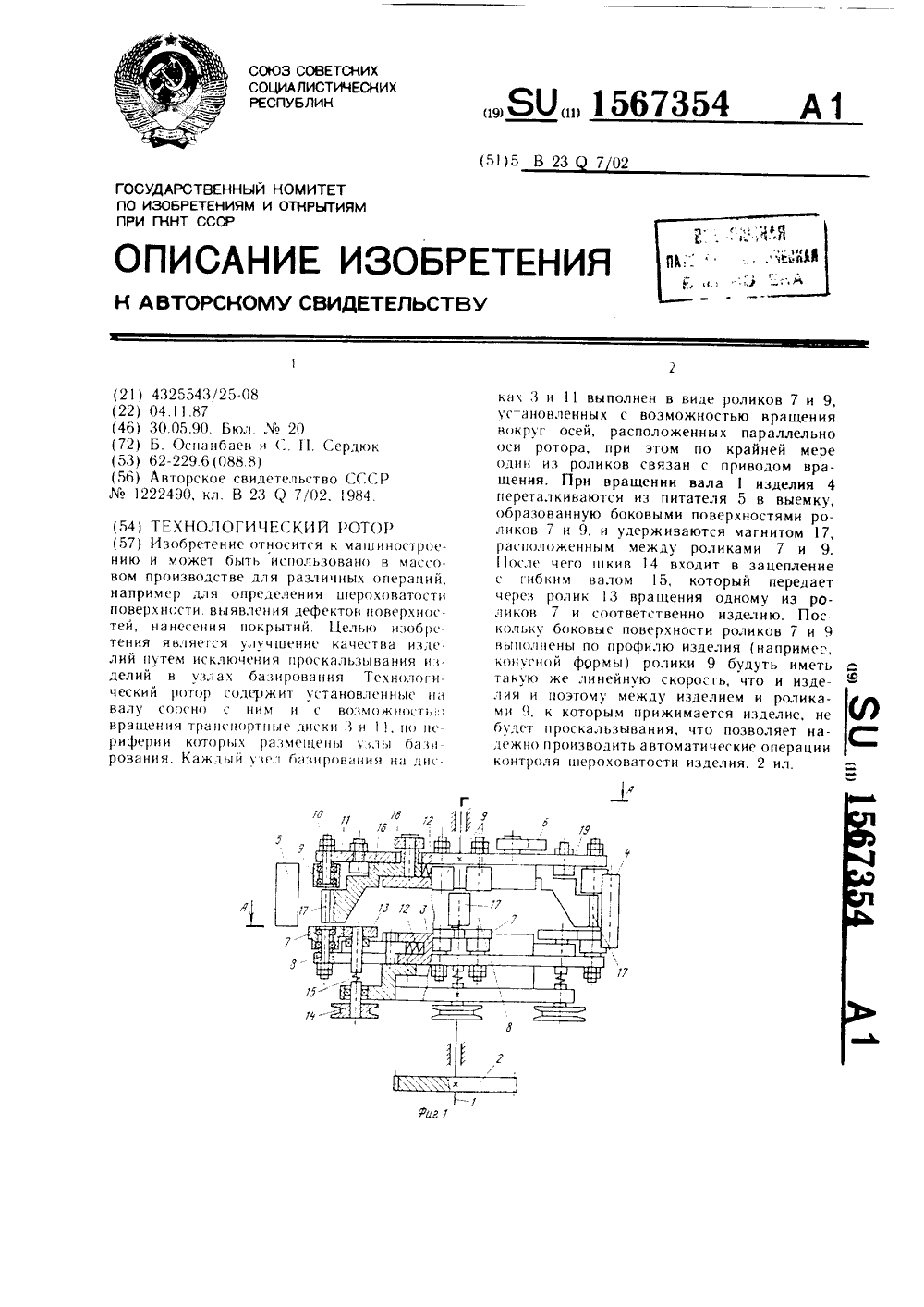

Технологический ротор

Загрузка...

Номер патента: 1567354

Опубликовано: 30.05.1990

Авторы: Сердюк, Оспанбаев

МПК: B23Q 7/02

Метки: технологический, ротор

...диску 3 на валу 1. Ролики 7 и 9 установлены на соответствующих осях 8 и 10 с возможнсктъю вращения вокруг последних Ролики 7 и 9 выполнены различного профиля с целью использования ротора для работы с профильными изделиями 4. Ролики 7 и 9 установлены с зазором между собой. Один из нижних роликов 7 установлен с возможностью взаимодействия с шарнирно установленным подпружиненным относительно транспортного диска 3 пружиной 12 роликами 13, который связан приводным 0)кивом 14 через гибкий вал 15. 11 риводной шкив 14 входит во фрцкционнос зацпл- ние с гибким приводныч орган)м (це показан).На транспортном диске 11 у каждого узла базирования с возможностью возвратно-поступательного перемещения в радиальном направлении симметрично...

Устройство для перемещения и разгрузки изделий

Загрузка...

Номер патента: 1553459

Опубликовано: 30.03.1990

Авторы: Оспанбаев, Курков

МПК: B65G 29/00, B65G 33/04

Метки: перемещения, разгрузки

...1 схематично изображено предлагаемое устройство, на фиг. 2- вид А на фиг. 1, на фиг. 3 и 1 - положения устройства в процессе работы.Устройство состоит из цепного конвейера 1 с гнездами, выполненными в виде сквозных вместилищ 2, в которых располагаются транспортируемые изделия 3. Под цепным конвейером 1 размещен поддон 1, удерживающий изделия 3 от выпадания. За поддономпод цепным конвейером 1 установлен бара" бан 5, получающий непрерывное вращение через шестерню 6 от своего привода (не показа но) . Приводы цепного конвейера и бара ба на ки нема тич ес ки связаны между собой. На цилиндричес кой поверхности барабана 5 выполнены пазы 7, направленные по винтовой линии с подъемом в направлении перемещения изделий, Под барабаном 5 установлен...

Роторный автомат питания

Загрузка...

Номер патента: 1537455

Опубликовано: 23.01.1990

Авторы: Оспанбаев, Братков, Маслов

МПК: B23Q 7/02

Метки: роторный, автомат, питания

...в виде соосно размещенных цанги 21, пружины 22 и съемника 23 с буртом 24, Рядом с приемником 11 на оси 25 установлен двуплечий рычаг 26, взаимодействующий одним плечом с буртом 24, а другим - через шарнирно закрепленный на нам ролик 27 с путевым копиром 28.Автомат работает следующим образом.При вращении вала 2 получают вращение бункер 4, барабан 6, звездочка 7 и диск 10. Засыпанные в бункер 4 детали 20 попадают в отверстия воронок 5. Штоки 13 и полэуны 12 в этот момент находятся в крайнем нижнем положении и совершают несколько возвратно-поступательных движений малой амплитуды. Воронки 5 получают вращение вокруг своей оси. Деталь 20 эападает при этом в гнездо штока 13 (положение 1, фиг.5). Затем ползун 12, взаимодействуя с...

Устройство для сортировки изделий

Загрузка...

Номер патента: 1535659

Опубликовано: 15.01.1990

Авторы: Приходько, Оспанбаев

МПК: B07C 5/08

Метки: сортировки

...электромагнитов 20 и 22,Устройство для сортировки изделий работает следующим образом.При вращении вала 1 конвейер 13 с изделиями 14 огибает звездочку 12, проходя мимо электромагнитов 19 и 20. При непоступлении сигнала с ротора контроля (не показан) на электромагниты 19 и 20 упоры 23 электромагнитов 19 и 20 не взаимодействуют с диском 15 защелки 3, а поэтому толкатель 6 не имеет возможности совершать движение вниз для сброса изделий 14 из цепи конвейера3. При этом кольцевой упор 7 толкателя 6 упирается в нижний диск 16 защелки 3. При поступлении сигнала с ротора контроля на электромагнит 19 и 20 подпружиненный упор 23 взаимодействует с верхним диском 15 защелки 3. При этом защелка 3 разворачивается на угол 60, отжимая подпружиненный...

Ротор ориентации штучных деталей

Загрузка...

Номер патента: 1521556

Опубликовано: 15.11.1989

Авторы: Курков, Оспанбаев

МПК: B23Q 7/02

Метки: ориентации, ротор, штучных

...оси барабана, при этом на валу для прохода пальца 13 выполнены продольные пазы 15. Втулка 12 содержит диаметрально расположенные уступы 16 1 О 15 20 25 30 35 40 45 17, причем уступ 17 выполнен выходящимза торцовую поверхность последней,На диске 1 ротора соответственно уступам 16 и 17 втулки 12 закреплены упоры 18 и 19.Кроме того, палец 13 с роликом 14 смонтирован с возможностью взаимодействия с неподвижными копирами 20 - 22, закрепленными на корпусе ротора,Деталь 5 удерживается в приемном гнезде 4 посредством сегмента 23.Ротор работает следующим образом.Ориентируемая деталь 5 после первичной ориентации подается в диск 1 в двух положениях. Деталь 5 попадает в приемное гнездо 4 поворотного барабана и транспортируется, поддерживаемая...

Роторный автомат питания

Загрузка...

Номер патента: 1491654

Опубликовано: 07.07.1989

Авторы: Приходько, Оспанбаев

МПК: B23Q 7/02

Метки: автомат, питания, роторный

...авыступы 25 - с подпружиненным выдвижным упором 26, установленным внеротора и управляемым электромагнитом 27,Роторный автомат питания работаетследующим образом,При включении роторно-конвейерноймашины все роторы машины (не показаны) в том числе роторный автоматпитания приходят в синхронное вращение, Конвейер 19 синхронно перемещается вместе с вращением звездочки 18автомата питания. Заготовки 21 в видестержней захватываются вращаемымиворонками 3 из бункера 2 и направляются в трубчатые накопители 4, на выходе которых столб заготовок 21 удерживается ползуном 10, так как в этоммомент ползун 10 смещен к центру ротора гибким элементом 9 нижнего отсекателя и ось окна 12 ползуна 10 несовпадает с осью трубчатого накопителя 4, что препятствует...

Машина для сварки трением

Загрузка...

Номер патента: 1481007

Опубликовано: 23.05.1989

Авторы: Курков, Оспанбаев, Тараненко

МПК: B23K 20/12

Метки: сварки, трением

...зазоров 6 и 6, в устройстве применены регулировочные винты 25, установленные в клиньях 16. После установки зазоров клинья стопорятся винтами 26,Машина работает следующим образом.С началом врашения шпинделя 3 с деталью 1 начинает вращаться корпус 6 совместно с барабаном 17, получая вращение от шестерни 8 через сателлиты 7. После подвода неподвижной детали 4 зажимом 5 в зону сварки пневмоцилиндр 24 поворачивает кулачок 23, отодвигая кулачок 19 (фиг. 5 и 6), который через упорный подшипник 20 перемещает барабан 17, сжимая пружины 18. Клинья 16 перемешают ползуны 11, подавая обкатные ролики 12 и резцовые головки 13 в зону сварки с зазором соответственно 6 и 6 г относительно свариваемых деталей 1 и 4. г процессе сварки обкатные ролики 12...

Установка для нанесения покрытий

Загрузка...

Номер патента: 1288141

Опубликовано: 07.02.1987

Авторы: Оспанбаев, Маслов, Рудометкин, Быков

МПК: B65G 49/02

Метки: нанесения, покрытий

...изделии капли, натеки и неравномерности покрытия поддействием инерционных сил отрываютсяот поверхности изделия, возвращаютсяснова в ванну 1, Изделие 6 получаетравномерное и качественное покрытие.После выполнения встряхивающей опе 10 рации ползун 18 снова занимает крайнее верхнее положение, а ветвь конвейера 3 выписывается из устройства4 встряхивания и направляет изделие6 на дальнейшую обработку (положе 15 ние 1 Ч, фиг. 3 и 1). Для полученияразличных скоростей движения ползуна 18 в зависимости от текущего сос тояния вязкости материала покрытиярабочее усилие пружины 21 может ре 20 гулироваться за счет подъема илиопускания верхнего барабана 16. ния. Пружина 21 имеет большую жесткость чем пружина 10.В процессе работы конвейеры 2 и 3 и...

Технологический ротор

Загрузка...

Номер патента: 1222490

Опубликовано: 07.04.1986

Авторы: Маслов, Оспанбаев

МПК: B23Q 7/02

Метки: ротор, технологический

...с ним зубчатое колесо 2 и транспортный диск 3, на периферии которого равномерно размещены узлы 4 базирования, предназначенные для приема, фиксации и вращения изделий 5. В зоне загрузки ротора установлен стационарно питатель 6 для поштучной выдачи изделий 5, а в зоне разгрузки ротора также стационарно копир 7. Каждый узел 4 базирования содержит два ролика 8 и 9, ползун 1 О, пружину 11, закрепленные на ползуне 10 постоянный магнит 12 и ролик 13, закрепленный на ползуне 10, имеющий возможность взаимодействия с копиром 7. Ролики 8 и 9 установлены с зазором между собой и имеют возможность вращаться вокруг осей, параллельных оси ротора. На их боковой поверхности выполнены кольцевые проточки 14, которые образуют окна 15 между двумя смежными...

Зажимное цанговое устройство

Загрузка...

Номер патента: 876320

Опубликовано: 30.10.1981

Автор: Оспанбаев

МПК: B23B 31/20

Метки: цанговое, зажимное

...корпуса 1 от износа.После окончания технологическогоцикла обработки детали управляющийшток 7, возвращаясь в исходное положение, сначала освобождает шари-,ки 12 из фигурных канавок 11, расцепляет втулку 6 от шкива 4, а затемпринудительно раскрывая.пластинчатую пружину 17 и вводя шарики 14 в,фигурные канавки 13 корпуса 1, затормаживает втулку 6. При дальнейшемдвижении вниз управляющего штока 7ослабляется пружина 9 сжатия до свЬ-бодного состояния и одновременно отводится исходное положение зажимнойконус 10 до упора в шпонку 20 разжимной пружины 21, что приводит косвобождению детали из лепестков цанги 8,ляет увеличить срок службы з ажимногоцангового устройства и снизить шумпри его работе. 15 3 87632никах 5 втулка 6. Во втулку 6 встроен1с...

Зажимное цанговое устройство

Загрузка...

Номер патента: 709270

Опубликовано: 15.01.1980

Автор: Оспанбаев

МПК: B23B 31/20

Метки: зажимное, цанговое

...10 до упора в шпонку 18 разжимной пружиной 19, чтопоиводит к освобождению детали из лепестков цанги 8.После зажима и перепад разжимом деталицангой 8 необходимо остановить шток 7 управления на время передачи и съема детали иэ цанги 8 загрузочным механизмом,0 3втулки б при нижнем крайнем положении штока 7 управления.Втулка б связана со штоком 7 управленияшпонкой 17, а с эажимным конусом 10 шпон.кой 18, В зажимной конус 10 встроена пред.варигельно сжатая разжимная пружина 19.Устройство работает следующим образом.После подачи детали в зону зажима какимнибудь механизмом загрузки шток 7 управле.ния приводится в поступательное движение,при этом усилие через пружину 9 сжатия изажимной конус 10 пепедается на цангу 8,греодолевая чсилия...

Планшайба

Загрузка...

Номер патента: 495184

Опубликовано: 15.12.1975

Автор: Оспанбаев

МПК: B23Q 1/25

Метки: планшайба

...и выверки тя талей на карусельных станках, С э оно снабжено клиновыми упорами, п мыми в радиальном направлении т товыми парами и взаимодействующи цессе перемещения с базовым тор навливаемой детали.На фиг. 1 схематически изображ шайба с выверяемой деталью, вид фиг. 2 - та же планшайба, план Формула изобретенияПланшайба к тяжелому карусельному станку с зажимными кулачками, перемещаемыми в пазах корпуса посредством винтовых пар, отличающаяся тем, что, с целью со кращения вспомогательного времени на установку и выверку детали, она снабжена клиновымп упорами, перемещаемыми в радиальном направлении также винтовыми парами и взаимодействующими в процессе перемещения с 5 базовым торцом устанавливаемой детали,ена план- сбоку; на и разрез...
