Олендер

Инвентарная опалубка для заполнения пространства за крепью

Загрузка...

Номер патента: 1772353

Опубликовано: 30.10.1992

Авторы: Бурков, Олендер, Комаров, Фирсов

МПК: E21D 11/10

Метки: опалубка, заполнения, инвентарная, пространства, крепью

...к ним при помощи крепежных соединений, указанная цель достигается тем, что она содержит металлические секции, верхние кромки которых вцполнены Е-образной формы и размещены в зонах сопряжения верхняка с боковыми стойками. при этом каждая металлическая секция имеет по крайней мере два паза для крепления и крепится к металлическим профилям,На фиг.1 изображена часть опалубки с перекрцтием в зоне угла сопряжения; на фиг.2 - сечение А-А на фиг,1.Инвентарная опалубка для заполнения пространства за крепыш содержит металлический щит 1, прикрепленный в верхняку 3 и щит 2, прикрепленный к стойке 4. Верхняк 3 и стойка 4 стягиваются хомутом 5, представляющим собой скобу с планкой и болтами. Пространство между щитами 1 и 2 в зонеузла сопряжения...

Инвентарная опалубка для заполнения пространства за крепью

Загрузка...

Номер патента: 1719646

Опубликовано: 15.03.1992

Авторы: Бурков, Комаров, Олендер, Жеребцов

МПК: E21D 11/10

Метки: заполнения, крепью, опалубка, пространства, инвентарная

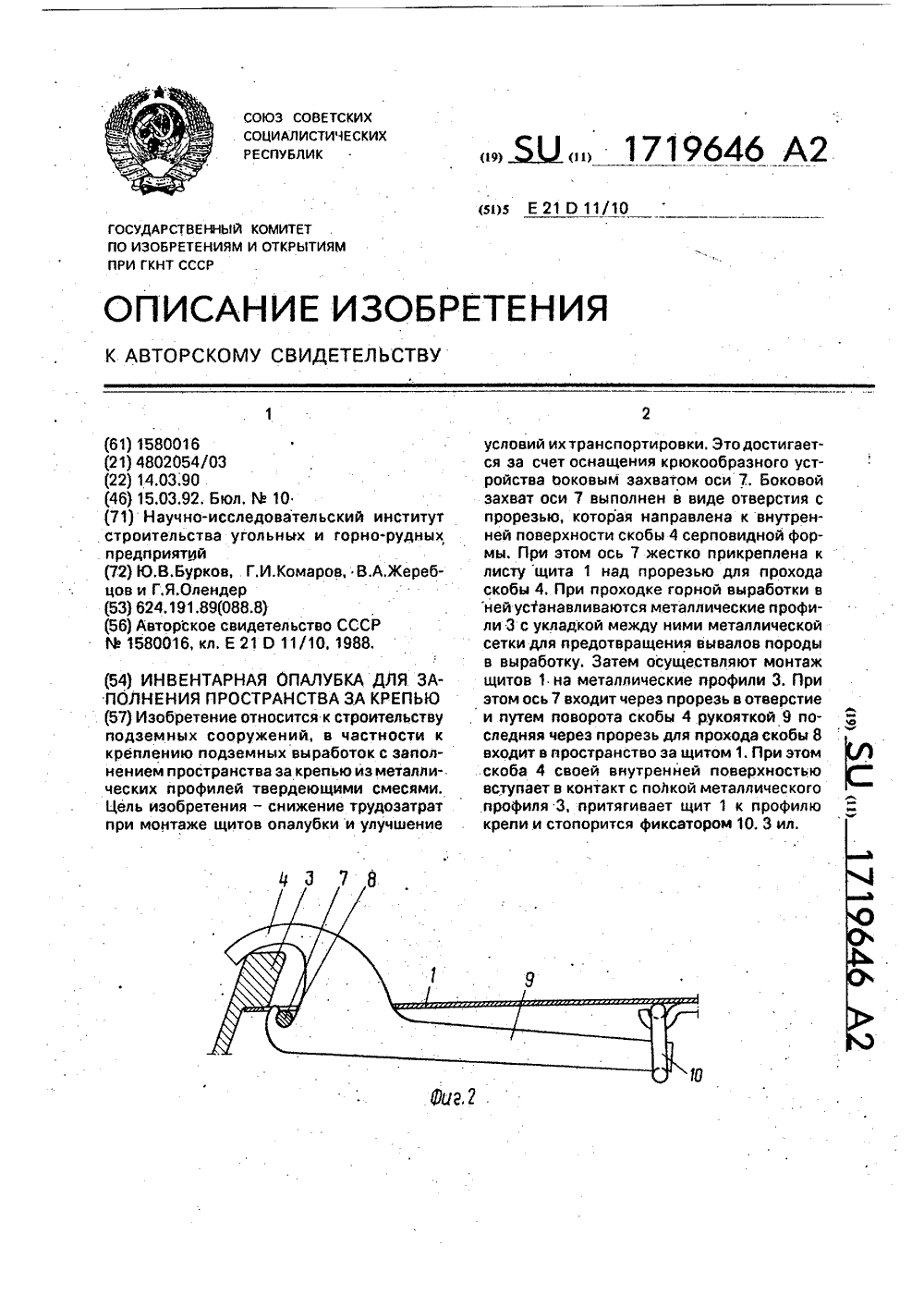

...металлические щиты 1, снабженные крюкообразными устройствами 2 для соединения с металлическими профилями 3, обеспечивающими форму крепи горной выработки. Крюкообраэные устройства 2. смонтированы у кромок щитов 1, примыкающих к металлическим профилям 3, по три с каждой стороны на расстоянии 25,0 - 30,0 мм,Каждое крюкообразное устройство 2 (см. фиг.2, 3) представляет собой серповидную скобу 4 с прорезью 5 отверстия 6 для бокового захвата оси шарнира 7. Прорезь 5 направлена к внутренней поверхности скобы 4 и сообщена с ней, а ось шарнира 7 жестко скреплена с листом щита 1 над прорезью 8 для прохода скобы, деля ее на две части. Крюкообразное устройство имеет рукоятку 9 и фиксируется фиксатором 10, В качестве фиксатора 10 используется,...

Способ обработки шариков “гвиола

Загрузка...

Номер патента: 1701488

Опубликовано: 30.12.1991

Авторы: Голубев, Олендер, Фейгин

МПК: B24B 11/02

Метки: шариков, гвиола

...сфере) движение участков подвижного инструмента 4 и соответствующих участков желобов Г, а происходят поворот этих участков относительно отверстий 13 и 17 ввода. Поэтому шарлки 7 входят в зону обработки. контактируя с "остановлен ным" участком подвижного лнструмента 4. Пря дальнейшем вращении вала 10 кривошип 9 описывает биконическую говерхность, а шарики 7 начинают перекатываться вдоль желобов 6, при этом циклически изменяется угол между направлением каждого желоба 6 и меридианами рабочей поверхности 3, Циклическое движение обеспечивается качанием рабочего инструмента 4 за счет вращения криво- шипа 9 и одновременна поворота вокруг его оси за счет абкатывания зубчатого венца 20 по колесу 21. Закон движения шариков задается...

Инвентарная опалубка для заполнения пространства за крепью

Загрузка...

Номер патента: 1580016

Опубликовано: 23.07.1990

Авторы: Фирсов, Комаров, Олендер, Сыркин, Бурков, Жеребцов

МПК: E21D 11/10

Метки: опалубка, заполнения, инвентарная, пространства, крепью

...и плотного притягивания щита 1 к полке профиля 3 крепи внутренняя поверхность серповидной скобы 7 выполнена с радиусом К кривизны относительно оси 10 ее поворота, уменьшаюцимся от конца к основанию. С той же целью радиус К, кривизны внутренней поверхности может быть выполнен постоянным, однако его геометрический центр О смещен относительно оси 10 поворота серповидной скобы 7 в сторону металлического профиля 3 крепи (фиг. 5).Для обеспечения поворота скобы 7 при разопзлубке (тело скобы 7 размещено в затвердевшем тампонажном растворе) ее нзр) жцаЯ повспхнОсть может быть Выполнена с постоянньгм радиусом К 2 кривизны наружной поверхности относительно оси О поворота скобы 7 (фиг. 5), а также, геометрический центр 0 радиуса Кг кривизны...

Способ обработки шариков и устройство для его осуществления

Загрузка...

Номер патента: 1546237

Опубликовано: 28.02.1990

Авторы: Дворкин, Фейгин, Щетникович, Олендер, Медведева

МПК: B24B 11/02

Метки: шариков

...диск 2 установлен на круговых гидростатических направляющих 5, имеющих несущие карманы 6. Радиальная нагрузка при вращении диска 2 воспринимается подшипником 7. Масло из бака 8 насосом постоянного расхода 9 подается через входное отверстие 10 внутрь корпуса многопоточного регулятора давления 11 и через выходные сопла 12 поступает в несущие карманы 6. Каждый из карманов 6 соединен с соответствующим соплом 12, карман а соединен с соплом: а" ,карман Ь - с соплом б карман т - с соплом гп. Заслонка 13 многопоточного регулятора давления 11 закреплена на штоке 14, нижний конец которого находится во втулке 15. В гулка 15 установлена со смещением относительно центра диска 16, который приводится во вращение от задатчика давления, выполненного...

Способ возведения крепи горных выработок

Загрузка...

Номер патента: 1454975

Опубликовано: 30.01.1989

Авторы: Дуда, Фирсов, Олендер

МПК: E21D 11/10

Метки: крепи, горных, возведения, выработок

...устройства для Формования щ облицовочно-несущей оболочки крепи 1. При перестановке опалубки 2 на ее формующую поверхность вокруг части отверстий 8, не предназначенных для закачки раствора (по крайней мере одного отверстия на щите), наносят кольцеообраэный слой пластичной смазки: 10 шириной 20-40 мм и закрывают этот слой смазки и отверстие 8 плоским элементом 11, например,из картона, промасленной бумаги, ткани и т.п. Плоский элемент 11 служит для защиты нанесенного слоя смазки 10 вокруг отверстия 8 от разрушения и проникновения раствора в отверстие 8. Плоский элемент 11 хорошо удерживается на слое смазки 10, например солидольной, и не требует дополнительной Фиксации на поверхности опалубки 2. Для предотвращения вытекания раствора в...

Устройство для доводки шариков

Загрузка...

Номер патента: 1442377

Опубликовано: 07.12.1988

Авторы: Кобель, Радкевич, Олендер, Щетникович

МПК: B24B 11/02

Метки: шариков, доводки

...продукты износа свободно удаляются из рабочей зоны, таккак их скапливание в .пазах 5 и 7 исключается вследствие нахождения в них заполнителя,При эленаторном методе обработки при попадании шариков 3 между канавками 4 повреждение их поверхности в результате трения о вращающийся диск 1 будут значительно меньшимн, так как шарики 3 контактируют с выступами 8, твердость которыхниже материала диска.Заполнение пазов может производиться полимерным материалом путем разогрева его до температуры плавления, либо используя эпоксидные композиции (смола и отвердитель). Полимерный материал должен обладать хорошей адгеэионкой способностью к материалу диска, После затвердевания полимера производится окончательная обработка рабочей поверхности...

Способ тампонирования закрепного пространства горных выработок

Загрузка...

Номер патента: 1413247

Опубликовано: 30.07.1988

Авторы: Комаров, Бурков, Олендер, Жеребцов, Понасенко

МПК: E21D 20/00

Метки: закрепного, пространства, выработок, горных, тампонирования

...включающие в себя в зависимости от характера закрепных пустот бетононагнетательные машины типа БУК, ПБМЭ и др. или строительные растворонасосы типа РН. Порядок нагнетания растворов в скважины 4 определяют в соответствии с существующими рекомендациями. Перемычку на границе участка возводят по мере нагнетания тампонажного раствора путем подачи равномерными порциями ускорителя схватывания в граничные скважины 6, начиная с момента появления в них тампонажного раствора.Например, при применении в качестве ускорителя схватывания жидкого стекла 1 силиката натрия) рациональная порция равна 1 - 3 л (1,4 - 4,2 кг). Общее количество жидкого стекла может быть определено с учетом следующих факторов. Для исключения выдавливания загустевшего, но13247...

Способ доводки шариков

Загрузка...

Номер патента: 1380917

Опубликовано: 15.03.1988

Авторы: Кособуцкий, Хлебцевич, Олендер, Щетникович

МПК: B24B 11/02

Метки: шариков, доводки

...содержит вращающийся нижний диск 1 с концентрическими канавками 2 и неподвижный прижимной диск 3 с кольцами 4, между котрыми обрабатываются шарики 5, Внутрснцис кольца 4 крепятся к кольцевым кареткдл 6, которые могут вращаться по направляющим 7 прижимного лиска 3, а наружное кольцо жестко кренится к лиску 3. Вращение кареткам 6 сообщается т электродвигателей 8 постоянного тока через фрикционцые диски 9, установленные цд валах элсктродвигателей 8 и размещеццые В отвсрстиях 10 прижимцг 20 диска 3.Способ суцсствляот следуюцим бразом.Здгрукдкт шарики 5. При обработке нижн ии;1 иск 1 врдцдк)т против чдсовои стрелки, д внутренние кольца 4по чдс- вой стрелке. Скорость вращения электродвигателей 8 постоянного тока выбирают так, чтобы...

Способ нагнетания твердеющих смесей на основе цемента

Загрузка...

Номер патента: 1373822

Опубликовано: 15.02.1988

Авторы: Понасенко, Олендер, Жеребцов, Бурков, Комаров

МПК: E21D 11/00

Метки: основе, цемента, нагнетания, твердеющих, смесей

...регулировочной гайки 18, жестко соединенной, например, сваркой со средним патрубком 15. Регулировочная гайка 18 леремещается по резьбе патрубка 17, обеспечивая поворот патрубка 15 совместно с кожухом 12 относительно неподвижных патрубка 17 и всего нагнетательного трубопровода 3, Средний 15 и внутренний 17 патрубки имеют перфорациионные отверстия 19 одииаковой Формы и размеров, За счет смещения одного относительно другого перфорационных отверстий 19 кромки их создают фильтруюшие щели (отверстия). Ширина перфорационных отверстий должна быть равной 3-5 наибольшим крупностям твердой фазы нагнетаемых твердеющих смесей. В случае применения цементно-песчаных тампонажных растворов она равна 5-15 мм.Способ реализуют следующим образом.Готовят...

Способ доводки шариков

Загрузка...

Номер патента: 1342698

Опубликовано: 07.10.1987

Авторы: Олендер, Калина, Мурков

МПК: B24B 11/02

Метки: доводки, шариков

...Доводку шариков диаметром 25,4 мм (1 ) производят на станке модели ВШ-Д 204 дисками с наружным диаметром 800 мм в трех кольцевых канавках 7-образного профиля в течение 8 ч. Режимы доводки обеих партий устанавливают идентичными. При этом усилие, приходящееся на один шарик, составляет 50 Н, а частота вращения диска с перегородками равна 4,5 с. Катушка имеет 3000 витков провода диаметром 0,8 мм, подается электрический ток 0,5 А. Используют состав доводочной пасты со следующими компонентами, мас.Х: электрокорунд белый (2224)АМ 14,15-16 порошок железа ИЖ 1-2 60-65; машинное масло 58-60; парафин 15; фракции синтетических жирных кислот 5-6. Данный состав пасты обладает магнитным свойством.з 134Коэффициент К=( О, 2 О, Ь ) в выражениях -(3)...

Способ управления процессом элеваторной обработки шариков

Загрузка...

Номер патента: 1313646

Опубликовано: 30.05.1987

Авторы: Ящерицын, Римкевич, Олендер, Букенгольц

МПК: B24B 11/02, B23Q 15/00

Метки: элеваторной, процессом, шариков

...осуществления предлагаемого способа, общий вид; на фиг. 2 - расположение приемников теплового излучения на прижимном диске.Способ осуществляют устройством, в котором в процессе обработки непрерывно контролируют температуру обрабатываемых шариков 1 с помощью приемников 2 и 3 теплового излучения, установленных соответственно на входе и выходе шариков 1 из рабочей зоны. Электрический сигнал приемника 3, пропорциональный температуре шариков на выходе из рабочей зоны, подают в блок сравнения 4, сравнивают с сигналом задатчика 5 и величиной рассогласования регулируют прижимное усилие, Так как в начальный момент времени после загрузки температура шариков 1 значительно ниже. оптимальной, что при отсутствии корректировки сигнала задатчика 5...

Станок-автомат для элеваторной обработки шариков

Загрузка...

Номер патента: 1310173

Опубликовано: 15.05.1987

Авторы: Колоницкий, Ларин, Олендер, Квятковский, Букенгольц, Фейгин, Филонов, Стукалев

МПК: B24B 11/02

Метки: шариков, станок-автомат, элеваторной

...обеспечивает стабильность параметров процесса и всей системы управле ния .Предлагаемый станок-автомат включает механизмы, дающие сигналы на входБУ, соответствующие размеру обрабатываемых деталей. На фиг.3 показанасхема формирования таких сигналов.В данном примере припуск на изготовление, определяемый разностью допуг максстимого максимального диаметра 1 с 1в обрабатываемой партии и окончательного значения Й , разбит на триступени. Превышение диаметров шариков в партии свыше допустимогод1 а .1 приводит к появлемакс г макс 1макснию сигнала 2 .При этом станок недолжен включаться. Этот сигнал даетсветовую или звуковую индикацию оналичии в обрабатываемой партии шариков, больших допустимого размера.ма ксПоявление сигнала 2, означает,максчто...

Устройство для объемной полировки

Загрузка...

Номер патента: 1240554

Опубликовано: 30.06.1986

Авторы: Кособуцкий, Ящерицын, Олендер, Сакулевич

МПК: B24B 31/10

Метки: полировки, объемной

...известного устройства являются низкие производительность и качество полирования поверхностей деталей.Цель изобретения - повышение производительности процесса и качестваполирования,Поставленная цель достигается тем,что устройство дополнительно снабжено механизмами вращения шпинделякаждой рабочей позиции вокруг оси,параллельной собственной оси вращения шпинделя. На станине 1 установлена магнитная система 2 с кольцевым зазором О . В опоре 3 станины 1 установлен с воз" можностью вращения вал 4, на нижнем конце которого размещен ротор 5, а верхний конец связан с приводом А 1. В роторе 5 с возможностью вращения размещены;эксцентриковые гильзы 6,связанные посредством клиноременнойпередачи 7 с приводом А. В гильзах6 с возможностью...

Устройство для объемной полировки

Загрузка...

Номер патента: 1235702

Опубликовано: 07.06.1986

Авторы: Сакулевич, Кособуцкий, Олендер, Ящерицын

МПК: B24B 31/10

Метки: полировки, объемной

...и трубопровода 17 с емкостью 13.Полюса последнего по ходу движения детали сектора 111 выполнены с насечкой треугольного профиля, способствующей сбору отходов полирования. Отверстия для выхода СОЖ в последнем секторе выполнены во впадинах насечки в несколько рядов, что позволяет производить интенсивную очистку обработанной поверхности деталей от отходов полирования.Устройство работает следующим образом.Обрабатываемые детали 7 закрепляются в шпинделях 6. Секторы 1 - 111 магнитной системы 2 заполняются порошком необходимой дисперсности и в каждый сектор из емкостей 13 подается СОЖ определенного состава, Так, в первом по ходу движения деталей секторе 1, где шероховатость поверхности максимальна и необходим интенсивный съем припуска,...

Устройство для объемной полировки

Загрузка...

Номер патента: 1212767

Опубликовано: 23.02.1986

Авторы: Кособуцкий, Сакулевич, Олендер

МПК: B24B 31/112

Метки: полировки, объемной

...13 ветви, на которых установлены внутренний 14 и наружный 15 полюсные наконечники.Третий сектор состоит из магнитопровода, включающего внутреннюю 16 и наружную 17 ветви, на которых установлены внутренний 18 и наружный 19 полюсные наконечники. На наружных ветвях установлены электромагнитные катушки 20 - 22.Катушка 23 охватывает внутренние ветви 8,12 и 6 всех трех магнитопроводов, Катушка 24 охватывает внутренние ветви 12 и 16 двух магни 212767 2топроводов, катушка 25 охватываетвнутреннюю ветвь 16 одного магнитопровода.Катушки 23 - 25 задают значениямагнитной индукции. в секторах (1а катушки 20 - .22 служат для коррекции намагниченности полюсных наконечников.Варьируя значения тока в катушках 1 О 23 - 25 можно в широком диапазонеизменять...

Способ поверхностно-пластической деформации

Загрузка...

Номер патента: 1209420

Опубликовано: 07.02.1986

Авторы: Букенгольц, Вайткус, Олендер, Филонов, Радкевич

МПК: B24B 39/04

Метки: деформации, поверхностно-пластической

...инструментов связаны с входами последующих посредством переходных патрубков 5. Загрузка обрабатываемых шариков б осуществляется через загрузочное устройство 7, а выгрузка из последнего инструмента осушествляется в лоток 8,Снаружи одного из инст-рументов пары установлен нагреватель 9 (,например, индуктор) снаружи другого - охладитель 10.Способ осуществляют следующим обра 35 зом.циклов выбирается из услоНтребуемая окончательная твердость поверхности шара;твердость поверхности шара, полученная после первого цикла поверхностно- пластической деформации, величина которой зависит от диаметра обрабатываемых шариков, размеров инструментов и давления рабочей средыузначение твердости поверхности шара до обработки. Выбор температурных режимов...

Устройство для измерения параметров неуравновешенности шаров

Загрузка...

Номер патента: 1193475

Опубликовано: 23.11.1985

Авторы: Филонов, Олендер, Ящерицын, Кошель, Дьяков

МПК: G01M 1/22

Метки: параметров, неуравновешенности, шаров

...измерениядополнительно волнистости поверхности шара,На чертеже изображено устройстводля измерения параметров неуравновешенности шаров.Устройство для измерения параметров неуравновешенности шаров содержит основание 1, размещенные на немопору для размещения шариков, выполненную в виде диска 2, на перифериикоторого выполнено гнездо 3 для размещения шара 4, привод диска 2 вовращение, содержащий электродвигатель 5, связанный с мальтийским механизмом 6, предназначенным для пери.одическоговращения диска 2, и зубчатую пару 7, связывающую мальтийский механизм 6 с диском 2, и приводвращения шара 4, выполненный в виде,горизонтально расположенного сооснос диском 2 диска 8 с приводом (непоказан). Устройство содержит такжеизмерительную систему,...

Устройство для контроля формы шарика

Загрузка...

Номер патента: 1193455

Опубликовано: 23.11.1985

Авторы: Филонов, Ящерицын, Кошель, Олендер, Дьяков

МПК: G01B 7/28

Метки: формы, шарика

...датчик 13 зазора, выполненный в виде втулки 1 ч с основаниемиз изоляционного материала и размещенного на основании электрода 15.В измерительном гнезде 1 в процессеизмерений устанавливается контролируемый шарик 16. Устройство для контроля формы шарика работает следующим образом.Поток сжатого воздуха, поступающего под давлением через газопровод б в полости 4 полуколец 2 преобразуется с помощью пневмосопел 7 в направленные струи воздуха. Струи. выходящие из сопел, образованных центральными каналами 9 в стенке полуколец 2, формируют воздушную подушку, подвешивающую контролируемый шарик 16 в центре измерительного гнезда Струи, выходящие иэ тангенциальнонаправленных к поверхности шарика 16каналов 8, приводят его во вращениеотносительно центра...

Способ обработки шариков

Загрузка...

Номер патента: 1172679

Опубликовано: 15.08.1985

Авторы: Олендер, Филонов, Букенгольц, Абугов, Куценко

МПК: B24B 11/02

Метки: шариков

...изобретения является повышение геометрической точности шариков за счет обеспечения постоянного значения абсолютной скорости шариков на всех канавках диска. 10На чертеже представлена схема, реализации предложенного способа.Способ обработки шариков включает вращение обрабатываемого шарика 1 вращающимся диском 2 относительно 15 неподвижного диска 3. На вращающемся диске 2 выголнены уступы 4 по числу канавок 5 диска 2, причем глубину уступов 5 увеличивают от периферии к центру вращающегося диска 2. 20овательно оВ связи с тем, что величина кин матического радиуса для крайней пе риферийной канавки определяется из выражения г,=0,315 с 1, получаем: 1, ,1,2е д - диаметЬ шарика еличина глубины канав п ляется и 1 р аж,- . 8 , 8) 1г 1.1,г...

Способ создания модели горных пород с трещинами с помощью эквивалентных материалов

Загрузка...

Номер патента: 1154465

Опубликовано: 07.05.1985

Авторы: Хямяляйнен, Олендер, Угляница

МПК: E21C 39/00

Метки: модели, помощью, пород, горных, создания, эквивалентных, трещинами

...моделирования пород с трещинами, эаолненныьщ жидкостью, а также недоста" точной точности создания необходи мой геометрии трещин (клиновидности, извилистости, шероховатости стеноктрещины и т.д).Целью изобретения является повышение точности моделирования пород с трещинами, заполненными жидкостью, и создание модели трещин необходи-. мой геометрии. Поставленная цель достигается тем, .что согласно способу создания модели горных. пород с трещинами с помощью эквивалентных материалов, включающему изготовление пространственной модели трещин, последующее изготовление модели горной породы путем заливки твердеющей смеси в форму с помещенной в нее моделью трещин и нагревание модели породы, модель трещины выполняют иэ легкоплавкого материала, а...

Способ автоматического управления процессом обработки шариков

Загрузка...

Номер патента: 1133073

Опубликовано: 07.01.1985

Авторы: Дьяков, Олендер, Фейгин, Филонов, Букенгольц, Квятковский

МПК: B24B 11/02

Метки: шариков, процессом

...припуска. Этот сигнал поступает в сравнивающее устройство 7, где он сравнивается с сигналом задатчика 11, определяющим требуемую величину интенсивности съема .припуска. При уменьшении интенсивности съема припуска сигнал рассогласования из сравнивающего устройства 7 поступает в управляющее устройство 9, которое через гидроцилиндр 1 О увеличивает давление на определенную величину (ступень). И далее цикл повторяется, при после дующем уменьшении интенсивности съема припуска сигнал рассогласования вновь поступает в управляющее устройство 9, увеличивающее еще на одну ступень давление на обрабатываемые шарики.Кроме того, постоянно в течение всего процесса, сигнал из запоминающего устройства 5, определяющий фактический размер шарика в...

Устройство для обработки шариков

Загрузка...

Номер патента: 1126415

Опубликовано: 30.11.1984

Авторы: Филонов, Букенгольц, Олендер, Абугов

МПК: B24B 11/02

Метки: шариков

...над каждой канавкой и имеющими на торце скосы, направленные к нижнему диску под углом, величина которого определяется из условияв 1 п К= - -121Нгде о - угол скоса на торце толкателя;1. - расстояние от оси 1 олкателя донижнего диска, мм;Н - расстояние между дисками в рабочем положении, мм.В связи с тем, что для обеспечения принудительного ввода шариков в рабочую зону необходимо оптимальное сочетание величин движущих сил Г и прижимных усилий Г 1 значение 1. находится в пределах 1.= (0,6 - 0,8) д, где г 1 - диаметр шарика. При больших значениях высоты установки толкателей происходит увеличение прижимного усилия Г и уменьшение движушей силы Г, что приводит к снижению скорости входа шариков в рабочую зону.При меньших значениях 1...

Устройство для обработки шариков

Загрузка...

Номер патента: 1123842

Опубликовано: 15.11.1984

Авторы: Филонов, Ящерицын, Дьяков, Олендер

МПК: B24B 11/02

Метки: шариков

...обеспечивалось их дополнительное вращение, например, поперек канавки, а для одинаковой интенсивности съема припуска в различных канавках, последние должны быть выполнены на цилиндрической поверхности инструмента, это и обеспечивается в предлагаемом устройстве за счет выполнения инструмента в виде цилиндрического барабана со свободным абразивом, уплотненным инерционными силами, внутри которого установлен соосно сепаратор, выполненный в виде полого цилиндра с отверстиями и размещенным в его полости электромагнитным барабаном, имеющим возможность возвратно-поступательного перемещения вдоль оси сепаратора. Для нормальной работы устройства необходимо так же, чтобы сепаратор имел низкую скорость вращения, а барабан, несущий абразив,...

Устройство для обработки шариков

Загрузка...

Номер патента: 1122483

Опубликовано: 07.11.1984

Авторы: Филонов, Радкевич, Олендер, Букенгольц

МПК: B24B 11/02

Метки: шариков

...механизмом, а следовательно, отсутствует контроль моментов начала правки, что снижает качество обработанных шариков.Цель изобретения - повышение качества обработки.Поставленная цель достигается тем, что устройство для обработки шариков, размещенных в канавках между прижимным и рабочим дисками, содержащее механизм правки, снабжено измерительным механизмом, выполненным в виде соединенной с прижимным диском рамы с размещенным в ней с возможностью перемещения вдоль оси дисков подпружиненным корпусом, несущим ролик, предназначенный для контакта с канавкой рабочего диска, и связанным с прижимной пластиной, при этом рабочие элементы механизма правки расположены над выступами канавок и смонтированы на прижимной пластине посредством введенных в...

Станок для обработки шариков

Загрузка...

Номер патента: 1098763

Опубликовано: 23.06.1984

Авторы: Пташник, Олендер, Букенгольц, Филонов, Радкевич

МПК: B24B 11/02

Метки: шариков, станок

...в одной из трех позиций: позиции загрузки 2, рабочей позиции 3, позиции разгрузки 4, Инструментальный узел состоит из вала 5, внутренняя полость 6 которого является камерой расширения сжатого воздуха, подводимого к магистрали 7 через отверстие 8 в валу 5, к торцу которого болтами 9 крепится крышка 10. На цилиндрической поверхности крышки 10 выполнены тангенциальные отверстия 11, через которые сжатый воздух воздействует на .обрабатываемые шарики 12.Неврашающийся инструмент 13, жестко связанный с планшайбой 14, установлен на валу 5 с зазором и опирается на пружину 15, которая другим концом связана с регулировочной гайкой 16. Жесткость пружины 15 выбирается такой, что при изменении давления в камере 6 расширения сжатого воздуха,...

Устройство автоматического управления процессом обработки шариков

Загрузка...

Номер патента: 1094726

Опубликовано: 30.05.1984

Авторы: Радкевич, Пташник, Олендер, Филонов, Букенгольц

МПК: B24B 11/02

Метки: шариков, процессом

...движений одного иэ инструментов и, кроме того, требуется дополнительный привод для осуществления этих движений.Цель изобретения - повышение производительности процесса обработки шариков путем автоматического поддержания постоянной величины абсолютной скорости вращения центра шарика.Поставленная цель достигается тем, что вустройстве автоматического упжен. равления процессом обработки шариков,содержащем две планшайбы, на обращенных одна к другой торцовых поверхностях которых установлены инструменты, внутренние поверхности которых образуют дорожку для размещения в ней шариков, а также сооснуюинструментам внутреннюю камеру расширения сжатого воздуха, с тангенциальными сонловыми отверстиями в на ружной периФерийной...

Станок для обработки шариков

Загрузка...

Номер патента: 1093496

Опубликовано: 23.05.1984

Авторы: Олендер, Ящерицын, Филонов, Дьяков

МПК: B24B 11/02

Метки: шариков, станок

...сквозными отверстиями 24, расположенными идентично отверстиям 13 бараба-на 11. Загрузочно-разгрузочное устройство содержит бункер 25, разгрузочный лоток 26 и поворотный отсекатель 27 с окном 28, связанный с электродвигателем 29 через шестерню 30. Толщина стенки полого цилиндра 23 должна быть меньше половины диаметра обрабатываемых шариков,Станок для центробежной обработки шариков работает следующим образом.Загрузка шариков 14 в отверстия 13 производится при отведенном барабане 11 в крайнее правое положение, что осуществляется подачей рабочей среды во внутреннюю полость 15, при этом отверстия 13 барабана 11 располагаются против отверстий 24 полого цилиндра 23. Отсекатель 27 от электродвигателя 29 через шестерню 30 повернут в положение,...

Устройство для обработки шариков

Загрузка...

Номер патента: 1085774

Опубликовано: 15.04.1984

Авторы: Радкевич, Филонов, Дьяков, Олендер, Букенгольц

МПК: B24B 11/02

Метки: шариков

...внутренними поверхностями цилиндрических втулок, соединенных с каналами подачи среды под давлением, и рабочей поверхностью диска, кинематически связанного с приводом, кинематическая связь выполнена в ви 5 1 О 15 20 25 30 35 40 45 50 55 де барабана с канавками, в которых размещены рычаги вариаторов, связанных с общим приводом и установленных соответственно на коаксиально расположенных шпинделях дисков, предназначенных для взаимодействия с шариками своей периферией, при этом ось шпинделей перпендикулярна плоскости, в которой лежат оси цилиндрических втулок, размещенных по периферии дисков,На фиг. 1 схематически изображено предлагаемое устройство, осевой разрез; на фиг. 2 - развертка приводного барабана с диаграммой угловых...

Способ обработки шариков и устройство для его осуществления

Загрузка...

Номер патента: 1080954

Опубликовано: 23.03.1984

Авторы: Головатый, Филонов, Олендер, Радкевич, Дьяков, Поливода, Букенгольц

МПК: B24B 11/02

Метки: шариков

...канавок дисковнеобходимо плавно увеличивать жесткость системы СПИД эа счет увеличения жесткости прижимного диска, т.е.переводить колебание прижимного диска в диапазон более высоких частот,так к:к низкочастотные колебаниядисков отрицательно сказываются натаких параметрах шариков, как их огУстройство работает следующим образом.Электрический сигнал от сравнивающего устройства 8 поступает к электродвигателю 15, который приводит во вращение гайку-шестерню 1 ч через червячную пару 17 и шестерню 16. При этом гайка-шестерня 11, перемешаясь вдоль штока 11, двигает в осевом направлении и опорную пластину 18, которая,приближаясь к прижимному диску 5, снижмает конические пружины 20, жест ко ст ь кото рых при этом увеличивается. Силовым цилиндром...
