Способ струговой выемки полезного ископаемого и устройство для его осуществления

Номер патента: 1702732

Опубликовано: 20.01.2000

Авторы: Бреннер, Кондрашов, Мышляев, Калинин, Сорокин, Зеленкин, Долинский, Жучкова, Калугин, Сычевский, Полежаев

МПК: E21C 27/32

Метки: ископаемого, выемки, струговой, полезного

1. Способ струговой выемки полезного ископаемого, включающий разрушение полезного ископаемого по всей мощности пласта перемещением исполнительного органа по всей длине очистного забоя и транспортировку разрушенного полезного ископаемого в прилегающие выработки, отличающийся тем, что, с целью снижения разубоживания полезного ископаемого при одновременном повышении его производительности при разработке пластов полезного ископаемого с породными прослоями, одновременно с разрушением полезного ископаемого осуществляют опережающее разрушение породных прослоев перемещением исполнительного органа по всей длине очистного забоя и транспортировку разрушенной породы каждого породного прослоя в...

Устройство для весового дозирования веществ, подлежащих смешиванию

Номер патента: 1387608

Опубликовано: 27.11.1998

Авторы: Сарапулов, Киселев, Мышляев, Михайленко, Нагайцев

МПК: G01G 19/24

Метки: веществ, весового, подлежащих, дозирования, смешиванию

Устройство для весового дозирования веществ, подлежащих смешиванию, содержащее грузоприемный бункер, установленный на силоизмерительные датчики, подключенные к блоку измерения сигналов и блоку определения скорости загрузки, состоящего из последовательно соединенных первого блока сравнения, нелинейного усилителя, интегратора и блока дифференцирования, при этом второй вход первого блока сравнения соединен с выходом интегратора, блок управления приводом второго питателя, блоки управления затворами первого и второго питателей с релейными устройствами, первый и второй задатчики, второй блок сравнения, блок контроля процесса дозирования, состоящий из последовательно соединенных первого блока умножения и первого сумматора, последовательно...

Способ управления кровлей на сопряжении подготовительной выработки с лавой

Номер патента: 1434122

Опубликовано: 10.07.1996

Авторы: Дрижд, Хорин, Быков, Травин, Бернацкий, Мышляев, Шартнер

МПК: E21D 23/00, E21C 41/16

Метки: подготовительной, лавой, сопряжении, выработки, кровлей

Способ управления кровлей на сопряжении подготовительной выработки с лавой, включающий установку штрековой крепи и концевых секций лавной крепи, имеющих перекрытия, и их передвижку на величину, кратную ширине вынимаемой ленты угля, зарубку комбайна на ширину следующей ленты угля, отличающийся тем, что, с целью повышения надежности поддержания кровли в зоне сопряжения при различных углах падения и мощностях пласта, концевые секции лавной крепи в зоне сопряжения устанавливают последовательно за секциями штрековой крепи, располагая их перекрытия над перекрытиями штрековой крепи с перехватом на ширину вынимаемой ленты угля, при этом перед выемкой очередной ленты угля штрековую крепь передвигают на двойную ширину вынимаемой ленты угля и...

Способ измерения массы материала при дозировании

Загрузка...

Номер патента: 1826711

Опубликовано: 20.07.1995

Авторы: Мышляев, Логинов, Коровин, Носырев, Киселев, Евтушенко, Зубков, Авдеев, Сарапулов

МПК: G01G 13/24

Метки: дозировании, массы

...заканчивая в 1", оперативное уточнение значений пересчетного коэффициента коЩ где Тд - длительность цикла дозирования, сигнал уд(т), пропорциональный массе материала в процессе набора. Обнуление интегратора 8 осуществляется по сигналу на отключение питэтеля от управляющего блока 24. Для случая непрерывного дозирования с использованием, например, конвейерного весоизмерителя напряжение 0(1) поступают на вход интегратора с отсечкой 8, Нэ выходе интегратора с отсечкой 8 формируется сигнал уд = ) Г ЯИос где То - время отсечки,С помощью тензодатчиков 2 одновременно формируется основной сигнал у(1) о массе дозируемого в грузоподьемный бункер 1 материала, В блоках 10 и 11 на базе соответствующих сигналов уд(т) и у(с) непрерыаио фориируютоя...

Перекрытие секции шахтной механизированной крепи

Номер патента: 1529839

Опубликовано: 30.04.1995

Авторы: Буров, Мышляев, Пархомчук

МПК: E21B 23/04

Метки: секции, шахтной, перекрытие, механизированной, крепи

ПЕРЕКРЫТИЕ СЕКЦИИ ШАХТНОЙ МЕХАНИЗИРОВАННОЙ КРЕПИ, включающее верхняк и козырек, связанные шарнирным соединением, криволинейные выступы которого установлены в криволинейных пазах того же радиуса, выполненных в верхняке, отличающееся тем, что, с целью повышения надежности работы крепи при увеличении внешней нагрузки, оно снабжено проушинами, закрепленным на козырьке брусом, на одном конце которого расположены криволинейные выступы, размещенные в криволинейных пазах верхняка, другой конец которого закреплен в проушинах козырька с помощью пальцев, и гидропатроном, установленным на перекрытии с возможностью взаимодействия с торцом бруса, при этом криволинейные выступы выполнены с дополнительными опорными выступами, имеющими цилиндрическую...

Способ сооружения подземной выработки камерного типа большого пролета

Загрузка...

Номер патента: 1802579

Опубликовано: 10.03.1995

Авторы: Бернацкий, Еремеев, Быков, Пуголовкин, Черкашенинов, Мышляев

МПК: E21D 9/00

Метки: камерного, большого, выработки, типа, подземной, сооружения, пролета

...подхватывая консоль ной частью перекрытия вновь обнаженнуюкровлю, Перед передвижкой каждой секции крепи 5 усилие ее распора снижают до 2-3 тс/м . Затем секции крепи передвигают с подпором и распирают до заданного усилия на новом месте.Разгрузку и передвижку следующейсекции производят только после распора в кровлю предыдущей секции. Управлениесекциями крепи может осуществляться какв ручном, так и в автоматическим режиме,.1802579 10 ный раствор из скважины 14 вытесняют вскважину 16. Затеи в скважине 16 устанавливают эластичный и герметичный рукав 12,20 бурят скважину 17 и заполняют обьем Бтвердеющей смес:. ю с перекачиванием тиксотргпного раста;.рз из рукава 11 в рукав 12и иэ объема Б в,: кважину 17. По окончаниизаполнения об. эмз Б...

Комбайн для добычи полезных ископаемых подземным способом на тонких пластах

Номер патента: 1674598

Опубликовано: 27.01.1995

Авторы: Овечников, Исачкин, Мышляев, Локшинский

МПК: E21C 27/00, E21C 27/02

Метки: комбайн, добычи, пластах, способом, тонких, подземным, ископаемых, полезных

КОМБАЙН ДЛЯ ДОБЫЧИ ПОЛЕЗНЫХ ИСКОПАЕМЫХ ПОДЗЕМНЫМ СПОСОБОМ НА ТОНКИХ ПЛАСТАХ, включающий корпус с исполнительными органами, установленный на раме забойного конвейера с возможностью регулирования по высоте, опорную часть, шарнирно связанную с корпусом комбайна и бесцепной механизм подачи с тяговыми звездами, установленными на направляющей цевочной рейке, и с приводами, отличающийся тем, что, с целью повышения производительности за счет улучшения характеристик зацепления тяговой звезды с направляющей цевочной рейкой при одновременном улучшении вписываемости в неспокойную гипсометрию пласта, приводы тяговых звезд размещены на направляющей цевочной рейке посредством опор, имеют проушины и шарнирно соединены с опорной частью комбайна,...

Способ автоматической съемки рельефа местности по ее стереоизображениям

Загрузка...

Номер патента: 1830447

Опубликовано: 30.07.1993

Авторы: Мокин, Мышляев

МПК: G01C 11/08

Метки: рельефа, местности, стереоизображениям, съемки, автоматической

...осветителей 6 и 7, промодулированные изображениями фотоснимков 3 и 4 через призмы 16, 17, поступают как на сканаторы 8, 9, так и в оптическую наблюдательную систему 5, с помощью которой осуществляют визуализацию иэображений местности, для их стереоскопического рассмотрения,Выполняют построение модели местности, для чего с помощью органов управления 19 в вычислительный блок 18 подают электрические сигналы, на основании которых последний вырабатывает управляющие воздействия, передаваемые на сервоприводы 12, 13 для перемещения кареток 1 и 2 с фотоснимками 3 и 4 в требуемые точки, С помощью измерителей координат 14, 15 определяют координаты не менее 5 соответственных точек, по которым находят элементы взаимного ориентирования фотоснимков...

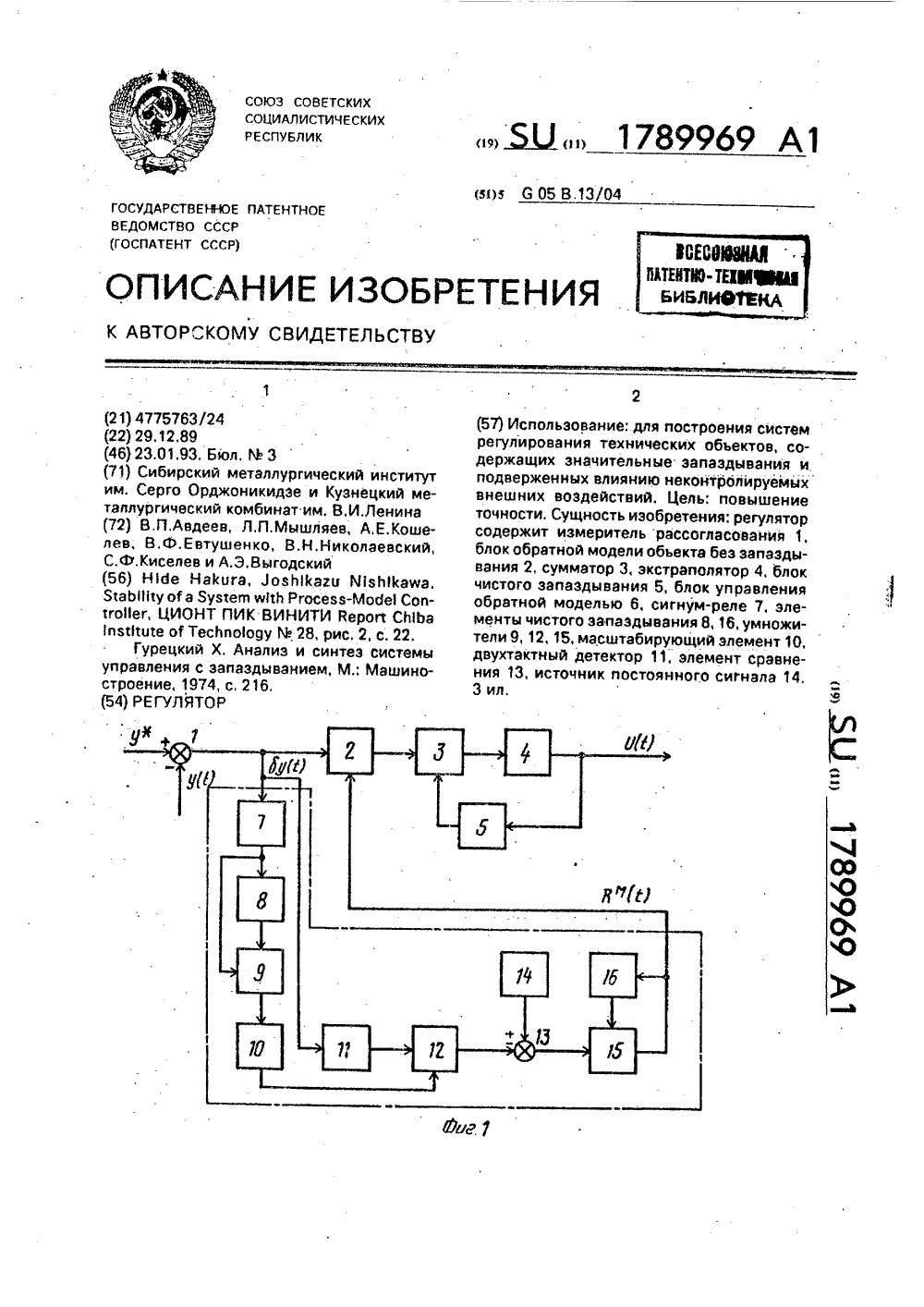

Регулятор

Загрузка...

Номер патента: 1789969

Опубликовано: 23.01.1993

Авторы: Мышляев, Евтушенко, Авдеев, Николаевский, Киселев, Кошелев, Выгодский

МПК: G05B 13/04

Метки: регулятор

...две основные функции:1) формирование регулирующих воздействий с целью компенсации ошибки регулирования;2) непрерывное уточнение коэффициента передачи регулируемого объекта.Реализация первой функции осуществляется следующим образом, На первый вход измерителя рассогласования 1 подается сигнал У, пропорциональный заданному значению регулируемой величины, а на второй вход - измеряемый сигнал У. В измерителе рассогласования из заданного значения вычитается измеряемый сигнал, формируя на своем выходе сигнал д У(т), пропорциональный ошибке регулирования, т,е. д У(т) - У - У(т),Сигнал ошибки, проходя через блок обратной модели 2 обьекта без запаздывания, формирует сигнал, пропорциональный значению - (У - У(1, (где1КмК" - модельный коэффициент...

Управляемый дроссель

Загрузка...

Номер патента: 1789820

Опубликовано: 23.01.1993

Авторы: Коробченко, Мышляев, Левицкий, Глушаков

МПК: F16K 47/14

Метки: дроссель, управляемый

...15 кольцевь 1 х торцов плунжера равные величины гидродинамических сил, действующих на кромках плунжера. При этом силы направлены в противоположные стороны и 20 вия надежности работы дросселя,Предлагаемое устройство обеспечиваетпо сравнению с известным, выбранным в 30 кацестве прототипа, ряд преимуществ;- снижается потребляемая мощностьпривода за счет уравновешивания гидродинамических сил, действующих на подвикно установленн ь 1 й плунжер;35- расширяется область применениядроссельного устройства, так как с малыми затратами мощности на приводобеспечивается управление значительно большими расходами рабочей среды;40 - устраниотся ограничения по выборугеометрии и размеров кромок плункера из условий его прочности и мощности привода....

Гидравлическая стойка

Загрузка...

Номер патента: 1767190

Опубликовано: 07.10.1992

Авторы: Фролов, Быков, Бернацкий, Клишин, Щербаков, Мышляев

МПК: E21D 15/44

Метки: стойка, гидравлическая

...2 з,п. ф-лы, 4 ил,штока 1 или опора цилиндра 6 охватывает седло 7 (см, соответственно фиг.1 и 4), в котором выполнены отверстия 10, соединяющие полость 8 гидростойки с атмосферой. Если седло 7 само охватывает опоры штока 1 или цилиндра 6 (см. соответственно фиг,2, 3) то отверстия 10, соединяющие полость 8 гидростойки с атмосферой, выполнены в опорах 1 или 6,Отверстия 10, соединяющие полость 8 гидростойки с атмосферой, могут быть выполнены в виде проточек на боковых поверхностях опор 1 или 6 (на фиг, не показано), сопряженных с возможностью осевого перемещения с боковой поверхностью седла 7, либо непосредственно на боковых поверхностях седла 7.Гидростойка работает следующим образом,При подведении в гидростойку давления начального распора,...

Устройство для защиты рабочего пространства

Загрузка...

Номер патента: 1765450

Опубликовано: 30.09.1992

Авторы: Мышляев, Быков, Бернацкий, Хазин

МПК: E21D 23/03, E21D 23/04

Метки: защиты, рабочего, пространства

...пневматический баллон 12, причем длина пневматического баллона 12 вдоль лавы соответствует длине шарнирной балки 9. В зависимости от конструкции и вынимаемой мощности сечение пневматического баллона 2 может включать одну или несколько оболочек, Шарнирная балка 9 с пневматическим баллоном 12 образуют ограждение механизированной крепи, При наполнении пневматического баллона 12 воздухом ограждение герметизирует рабочее пространство от жидкой закладки.Каждая секция крепи соединена с шарнирной балкой 9 одним или несколькими гидродомкратами 13 передвижения,Работа механизированной крепи с гидрозакладкой выработанного пространства осуществляется следующим образом,Секция крепи показана в положении, когда вновь обнаженная кровля подхвачена...

Гидравлическая стойка

Загрузка...

Номер патента: 1735592

Опубликовано: 23.05.1992

Авторы: Мышляев, Щербаков, Быков, Клишин, Бернацкий, Фролов, Патрушев

МПК: E21D 15/44

Метки: гидравлическая, стойка

...насосной станцией, в дополнительной полости в возникает сила Р 1, закрывающая аварийный клапан 7. Противодействующая сила Р 2; стремящаяся открыть аварийный клапан 7, меньше, чем Г 1, так как площадь 31, на которую действует сила давления начального распора и обеспечивающая силу Е 1, больше, чем площадь Яг, обеспечивающая силу Р 2, Это можно рассмотреть на конкретном примере, Площадь 32 равна разности площадей поршня 3 и аварийного клапана 7. Площадь 31 равна разности торцовой площади опоры штока 1 (фиг. 1) или опоры цилиндра 6 (фиг. 2) и его оси 9,При статическом нагружении разность сил открытия и закрытия аварийного клапана 7 сохраняется за счет постоянного соединения дополнительной полости в с поршневой полостью каналами 12 и...

Способ адаптации механизированной крепи с однорядным расположением силовых элементов к внешним нагрузкам

Загрузка...

Номер патента: 1730461

Опубликовано: 30.04.1992

Авторы: Клишин, Курленя, Матвиец, Мышляев, Щербаков

МПК: E21D 23/00

Метки: нагрузкам, адаптации, механизированной, крепи, силовых, элементов, расположением, внешним, однорядным

...перемещают верхние части силовых элементов к этомуместу и удерживают их в этом положениипосредством корректирующего механизма.На чертеже представлена схема реали- .зации способа на примере однорядной механизированной крепи.Секция крепи оснащена датчиределения месторождениядействующей силы горного разработке угольанными комплекетения; способ анной крепи к ществляют путем силовых элеменприложения раврного давления. яется перемещевых элементов к ействующей, а заположении. 1 ил.1730461 РЛ = Хравн, - Хтек,Составитель Ю,МатвиТехред М,Моргентал едактор М.Недолуже рект на Заказ 1504 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГК 113035, Москва, Ж, Раушская наб., 4/5 роизводственно-издательский комбинат...

Исполнительный орган выемочного комбайна

Загрузка...

Номер патента: 1717810

Опубликовано: 07.03.1992

Авторы: Чуденков, Лебедев, Шерешевский, Брилинг, Буцык, Полосатов, Мышляев, Игнатьев, Солодухин, Сидоров, Григорьев

МПК: E21C 27/02

Метки: исполнительный, орган, выемочного, комбайна

...большого центрального колеса;Оь - наружный диаметр зубчатых вещество большого центрального колеса, опре. деляемый как Оь = гп (2 Ь "2.5+ 2): К - коэффициент толщины обода зубчатых венцов 1,5. К, 2,5; т - модуль зацепления; 7, Еь - число зубьев малого и большогоцентральных колес соответственно; ар - число зубчатых венцов (рядов);Вц - ширина зубчатых венцов;Л - ширина окон, Л= (0,50,6) В 9, п - число окон в одном ряду выбирается четным, начиная с четырех,Многорядное большое центральное колесо 16 может быть выполнено в виде составной конструкции; состоящей из отдельных рядов зубчатых венцов 18, неподвижно соединенных между собой с образованием сквозных окон 19 и перемычек 20, в качестве которых могут быть использованы шпильки 21,...

Перекрытие секции механизированной крепи

Загрузка...

Номер патента: 1705587

Опубликовано: 15.01.1992

Авторы: Мышляев, Пономаренко, Марков, Азаретов, Литвяк, Лохов

МПК: E21D 23/06

Метки: механизированной, крепи, перекрытие, секции

...с помощью осей 8 прикреплен поворотный скалыватель 9. Оси между собой соединены дополнительным гидроцилиндром 10 и имеют только продольное движение вдоль своих осей, проворот осей 8 исключается известным способом, например за счет установки на оси вкладыша 11, фиксированного относительно консоли б. Ось 8 имеет винтовые продольные пазы 12, которые своими боковыми поверхностями 13 контактируют с выступами 14, установленными в проушине скалывателя 9. Угол наклона паза относительно продольной оси выполнен меньшим, чем угол трения в шарнире.Перекрытие секции механизированной крепи работает следующим способом.В исходном положении секция крепи расперта и верхняк 1 прижат к кровле, Козырек 2 с помощью гидроцилиндра 3 прижат к кровле, После...

Перекрытие секции механизированной крепи

Загрузка...

Номер патента: 1701931

Опубликовано: 30.12.1991

Авторы: Мышляев, Кравец, Левашов

МПК: E21D 23/00

Метки: механизированной, секции, перекрытие, крепи

...перекрытие секции механизированной крепи, общий вид, на фиг,2 - вид А на фиг,1, на фиг,3 - разрез Б-Б на фиг.1.Перекрытие секции механизированной крепи включает верхняк 1 с шарнирно установленными на нем посредством осей 2 секциями сдвоенного козырька 3. При этом завальные части отдельных секций козырька 3 выполнены с плечами 4, взаимодействующими с рычагами 5, шарнирно закрепленными на верхняке 1 перпендикулярно его продольной оси О-О и снабженными приводом в виде гидропатрона 6, установленного в отверстиях, выполненных в теле верхняка 1 с возможностью продольного смещения.Перекрытие секции механизированной крепи работает следующим образом,При подаче давления в гидропатрон 6 он действует одновременно на оба рычага 5, которые,...

Операционный усилитель на кмдп-транзисторах

Загрузка...

Номер патента: 1698951

Опубликовано: 15.12.1991

Авторы: Сенин, Мышляев, Павлов, Колесников, Яковлев

МПК: H03F 3/45

Метки: операционный, усилитель, кмдп-транзисторах

...току первого транзистораз, Последний в этом случае равен току второго транзистора 14:1 о= з=-14, (1) При изменении входного сигнала меняется уровень выходного напряжения и, спедовательна, ток в нагрузке. Поскольку ток 4 постоянен, то изменения оков 1 н и 1 з всегда равны по величине и противоположны по знаку; 1 н=- Ь 1 з.Изменения токов первого и шестого транзисторов 3 и 10 также противоположны, очевидно, и по знаку, так как увеличение тока первого транзистора 3 приводит к росту тока третьего транзистора б, что вследствие и остоянства тока четвертого транзистора 7 вызывает уменьшение тока пятого транзистора 9 и, следовательно, тока шестого транзистора 10. Топологию транзисторов б. 7, 9 и 10 можно выбрать таким образом, что изменения...

Секция механизированной крепи

Загрузка...

Номер патента: 1698453

Опубликовано: 15.12.1991

Авторы: Мышляев, Щербаков, Курленя, Матвиец, Клишин, Ордин

МПК: E21D 23/04, E21D 23/12

Метки: крепи, секция, механизированной

...происходит перемещение от исходного положения и гидростоек 5, связанных с корпусами 6 корректирующих гидроцилиндров в перекрытии 1 и основании 2 через ползуны 4.При перераспределении внешней нагрузки место приложения ее равнодействующей силы к опорной плите 12 смещается, например, с 01 до Ог или Оз, При этом нагрузка на датчик 10, в сторону которого происходит этот сдвиг, увеличивается, что приводит к повышению в нем давления жидкости. Давление жидкости в поршневой полости 13 датчика 10, на который действует повышенная нагрузка, больше, чем в аналогичной полости 13 датчика 10, установленного в противоположной стороне от гидростоек 5. От датчиков 10 по трубопроводам 14 давление жидкости передается в соответствующие штоковыеполости 15...

Узел крепления гидростойки к основанию

Загрузка...

Номер патента: 1681013

Опубликовано: 30.09.1991

Авторы: Левашов, Кравец, Мышляев

МПК: E21D 15/54, E21D 23/04

Метки: основанию, узел, крепления, гидростойки

...ЖИ( ВЦПОЛ 4 ЕННЦЕ ., )е;ои,:, ";:е;, - ,Е СТОЙКИ ВЫСТ(ПЬ 4;е Пр 4ЕПГ 8 ЬН,К ( осиОвани(о 3 опо)е/ евнее)РВ;.-;.".4, б.-, о,(; ПОВВРХНО( ТЬ КОТО)ое; ),; ОЛ НЕ: ;"1- " га,,)ЛЛ РЯ МещеНеГОеиЗ)Т;ЛЯ 4 Хе ОЛО; Г - Обра 3 еЬХ ЗЯЦВПОВ, (",ИЕШ ЕНИЬЬ 4 Ь Г.ОС. " т 8 льиО п)ор 838 5 фля-:(.", опорц е;:;, р-.)г:" ПОЛОЖВИИЦЕ ВЦШВ ОГ)РИ(ее е:;.РХЬСС:, На Внутре.(ней бокое 4 по(еерх-сте)4 г,о):.;4 ВЬ 4 ПОЛИ 8 НЯ КОЛЬЦВЭ КЯЯВ(а е" ИЯД ГНЕ ДЗМИ 5, ВЫСОТЯ И (ОТ".,:ОЙ )е,Е,."Ьи.:-: С ПМЯРИОЙ ВЫСОТЫ 4 ВЦСтЕГеа ,Е ИР;.Е 1 ДРОГ.ГОЙ (РВЫСОТЫ 42 ГРИЗО 4 ТЯЛ 4 еОЙ П)ЛКИ , Обее" ИОГО ЗЯЦепа 9, иО ольеое ха)кДОЙ из ие ОтДельнОсти, Г - Об)43 це .:ЯЦ 8 ь д ЯЯ(Р . ЛОНУ Иа ГИбКОМ рЗЗрЕЗИО. ")Г(Ье е, П 44. р 83 КОТО;)ОГО СКрв ПЛ ееТС 4, Г.,К"-Е";, ОЖ( СТОЙКЭ фИКСИРУ 6...

Гидроклапан

Загрузка...

Номер патента: 1675607

Опубликовано: 07.09.1991

Авторы: Мышляев, Левашов, Кравец

МПК: F16K 15/18

Метки: гидроклапан

...управления гидрав. лическими механизмами в других отраслях,Целью изобретения является расширение функциональных возможностей путем управления потоком жидкости в двух направлениях (прямом и обратном) к исполнительному механизму,На чертеже изоб ра жен гидрокла пан, разрез.Гидроклапан содержит корпус 1, в котором размещены уплотнительные элементы, выполненные в виде неподвижного седла 2 и подвижного седла 3, запорный элемент в виде шарика 4, с которым с одной стороны контактирует толкатель 5, проходящий через неподвижное седло 2, а с другой стороны толкатель, проходящий через подвиж ное седло 3, являющийся плунжером 6, пружина 7, дистанционное кольцо 8. В корпусе 1 выполнены напорный 9, сливной 10 и рабочий 11 каналы.Гидроклапан работает...

Система управления

Загрузка...

Номер патента: 1674060

Опубликовано: 30.08.1991

Авторы: Киселев, Мышляев, Авдеев, Марченко

МПК: G05B 13/00

...с выходом второго блока 7 сравнения, один из входов которого соединен с выходом регулятора 5 и вторым входом сумматора 3, а другой - с входом блока 8 задержки, вход которого соединен с выходом сумматора 3, выход сумматора 3 соединен через объект управления 9 с входом третьего блока сравнения,Система работает следующим образом,5 10 15 20 ЗО 35 40 45 Вырабатываемое регулирующее воздействие направлено на регулирование свободного и вынужденного движения объекта. Для этого сигнал о выходной переменной у(т) натурного объекта регулирования поступает на третий блок 1 сравнения, где вычитается из сигнала о заданном значении у(т) выходной переменной, Сигнал о полученной ошибке регулирования е(1) с выхода третьего блока 1 сравнения поступает...

Многовариантный фильтр

Загрузка...

Номер патента: 1667223

Опубликовано: 30.07.1991

Авторы: Евтушенко, Дьячко, Мышляев, Бедарев, Теплова, Левочкин, Кошелев, Авдеев

МПК: H03H 17/04, G05B 13/02

Метки: фильтр, многовариантный

...7, где он суммируется с поступившим по другому входу сигналом Х( + 2 Л 2), предварительно задержанным на время Лг с помощью третьего блока 11 задержки, формируя на выходе первого сумматора 7 и соответственно на выходе второго уровня многовариантного фильтра (второй выходной шине устройства 14) сигналХ (+2 Лг)= д(+2 Лг)+Х(+2 Л г) Сигнал Х( +Юг) содержит более высокочастотные составляющие,чем сигнал Х ( + + Й) с первого уровня.Аналогичным обоазом формируется сглаженный сигнал Х ( + 3 Й) на третьем уровне (третьей выходной шине устройства 15). Для этого входной сигнал Х многовариантного фильтра задерживается на время 2 й во втором блоке 10 задержки и, спустя время 2 Ж, поступает на прямой вход второго блока 6 сравнения. на инверсный вход...

Система регулирования объектов высокого порядка с запаздыванием

Загрузка...

Номер патента: 1667002

Опубликовано: 30.07.1991

Авторы: Соловьев, Сарапулов, Марьясов, Киселев, Мышляев, Авдеев

МПК: G05B 13/00

Метки: объектов, запаздыванием, высокого, порядка

...Т 2 = 2 Т; Тэ =. Т,згде к 1, кг, 1 з - коэффициенты соответствующих масштабирующих элементов;Тп - интервал памяти системы,В системе регулирования взят объекттретьего порядка, Аналогично определяетсясвободное движение и для объекта болеевысокого порядка.Выходной сигнал первого регулятора 17об оценке приведенного к входу объекта 1возмущения ф - т) подается на группу 19элементов экстраполяции, в которых экстраполируется траектория ч на интервалевремени от (т - т) до 1; в элементе экстраполяции 19-1 на интервал времени Лт; в элементе экстраполяции 19 - (й) - на (й --1) Лт,; в элементе экстраполяции 19 - й -на й Лт. Число й выбирается исходя източности экстраполяции и в большинствепрактических случаев берется равным 10-20,Тогда Лг = т/й есть...

Адаптивная система управления объектами, подверженными координатным и параметрическим возмущениям

Загрузка...

Номер патента: 1663602

Опубликовано: 15.07.1991

Авторы: Авдеев, Буторин, Оржех, Киселев, Катунин, Кошелев, Репин, Мышляев

МПК: G05B 13/02

Метки: адаптивная, подверженными, координатным, объектами, параметрическим, возмущениям

...и третьего 26 блоков сравнения, На вторые уг 1 равляющие входы третьего 45, второго 38 и первого 32 ограничителей поступают сигналы о граничной величине глубины погружения электродов 01 (т), 02 (т), 03 (х) с выходов соответственно шестого 42, пятого 36 и четвертого 30 блоков сравнения. На выходах третьего 45, второго 38 и первого 32 ограничителей формируются сигналы 01 (т), 02 (1), ОЗ (т), являющиеся выходными сигналами ограничивающего блока. Третий ограничитель 45 функционирует в соответствии с алгоритмом О 1 р (1) при О (1)О 1 р (1) 5 О 1 (1)О 1 (1) при О 1 (1) ) О 1 р (1); Аналогично функционируют второй 38 и первый 32 ограничители. Величины ограниЧЕНИй 01 ф"кс(1), 02"кс(т) И ОЗ"кс(1) На ВЫСОту подъема соответствующих электродов...

Узел крепления головки гидростойки

Загрузка...

Номер патента: 1663192

Опубликовано: 15.07.1991

Авторы: Левашов, Мышляев, Кравец

МПК: E21D 15/44

Метки: головки, гидростойки, узел, крепления

...поверхность шайбы 9 раздвигает штыри 8, а они распирают кольцо 7 до упора в канавку 5 штока 4. Для разборки снимается распорная шайба 9 и кольцо под действием упругих сил устанавливается в канавке 2 головки 1. При эакусывании кольца 7 оно выбирается через отверстия 6 штока 4,Составитель В. ЛысиковТехред ММоргентал Корректор Э. Лончакова ф Редактор Ю. Середа Заказ 2246 , Тираж 291 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат Патент", г. Ужгород, ул.Гагарина; 101 Изобретение относится к горному машиностроению и может быть использовано в гидравлических стойках механизированных крепей, а также в других механизмах.Целью...

Система автоматического регулирования

Загрузка...

Номер патента: 1640672

Опубликовано: 07.04.1991

Авторы: Авдеев, Кошелев, Оржех, Коровин, Мышляев, Филатов, Дьячко, Теплова

МПК: G05B 13/02

...для инерционного звена первого порядка этот коэффициент вычисляют по выражению е , где Т - пос-ттоянная времени, а для интегральногозвена равен единице. Выходной сигнал масштабирующего блока 11 поступает на замкнутый контур неявногообращения оператора модели 5 объектабез запаздывания, включающего кромеэтой: модели регулирующий блок 9 иблок 10 сравнения. В блоке 10 сравнения из выходного сигнала масштабирующего блока 11 вычитается выходной сигнал модели 5 объекта без запаздывания, сигнал о полученной разности преобразуется в регулирующемблоке 9, например, с пропорционально-интегральным законом регулирования, в сигнал У(с) и поступает намодель 5 объекта без запаздывания ина сумматор 8, Чтобы исключить эффект11(й) из выхода объекта 1...

Устройство для передвижки секции механизированной крепи

Загрузка...

Номер патента: 1640434

Опубликовано: 07.04.1991

Авторы: Кравец, Мышляев, Левашов

МПК: E21D 23/04

Метки: механизированной, секции, крепи, передвижки

...на основании 1 секции механизированной крепи, в передней части (носке) которой имеются два продольных паза 2 и два вертикальных паза 3 (фиг.4), и содержит гидродомкрат 4 и узел изменения положения основания, представляющего собой траверсу 5 с гнездом 6 и цапфами 7, опорными поверхностями 8 и 9, Над траверсой 5 расположена опорная плита 10 с упором 11. Устройство также включает направляющую балку 12 и штифты 13, Траверса 5 связана со штоком гидродомкрата 4 с помощью оси 14, установленной с эксцентриситетом е относительно цапф 7,При сборке гидродомкрат 4 закрепляется цилиндром на направляющей балке 12 и устанавливается так, чтобы. ось 14 располагалась против пазов 3. Траверса 5 заводится цапфами 7 в пазы 3, а ось 14 попадает в гнездо 6,...

Устройство для перекрытия межсекционных зазоров и восстановления секций механизированной крепи

Загрузка...

Номер патента: 1631187

Опубликовано: 28.02.1991

Авторы: Кравец, Левашов, Антонов, Мышляев

МПК: E21D 23/03, E21D 23/06

Метки: перекрытия, зазоров, восстановления, механизированной, крепи, межсекционных, секций

...комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб д, 4/5Производственно-издательский комбинат Патент, . У, . Гт, г. жгород, ул. Гагарина, 10 Изобретение относится к подземной добыче полезного ископаемого очистными механизированными комплексами.Цель изобретения - защита рабочей зоны между верхняками и восстановление секций крепи в исходное положение при наклоне и смещениях.На фиг. 1 изображены секции крепи в рабочем положении на наклонном пласте; на фиг. 2 - расположение поворотного борта на перекрытии; на фиг. 3 - сечение перекрытия и поворотного борта.Устройство состоит из верхняка 1, внутри которого размещен поворотный борт 2, выполненный в виде балки треугольного сечения....

Способ измерения физических величин

Загрузка...

Номер патента: 1627999

Опубликовано: 15.02.1991

Авторы: Митин, Мышляев, Авдеев, Сульман, Зельцер, Даниелян, Котов

МПК: G01R 19/00

Метки: величин, физических

...рабочегоизмерителя 6 и дополнительного измерителя 7 подается непосредственносама измеряемая величина х (измеряемая величина х на вход измерителя 7поступает через сумм;.тор 4, но таккак второй ключ 2 разомкнут, то измеряемая величина х проходит черезсумматор 4 без изменения). В результате, в первом такте формируютсядва результата измерения физическойвеличины х, а именно: измеренияу посредством дополнительного измерителя 7 и измерения у г посредствомрабочего измерителя,Во втором такте ключразомкнут,а ключ 2 замкнут. Измеряемая физическая величина х поступает через ключ2 на блок 3, где разделяется на двесоставляющие 1 с х и 1 с х. Первая составляющая 1 х поступает на вход ра35бочего измерителя 6, вторая составляищая Й х поступает на вход...
