Сильноточный инжектор электронов

Номер патента: 1466624

Опубликовано: 20.06.2000

Авторы: Малафеев, Власов, Ивкин, Новичков, Глебов

МПК: H05H 7/00

Метки: сильноточный, электронов, инжектор

1. Сильноточный инжектор электронов, содержащий помещенные в вакуумную камеру и последовательно расположенные вдоль оси системы многопучковый катод, анод, трубу дрейфа с магнитной центрирующей системой, диафрагмой и блоком магнитной компрессии, снабженным цилиндрической катушкой, помещенной в ферромагнитный экран, отличающийся тем, что, с целью увеличения плотности мощности в протяженных, однородных по длине потоках электронов, повышения надежности и долговечности, блок магнитной компрессии выполнен с возможностью перемещения вдоль оси инжектора, помещен в трубу дрейфа и снабжен расположенными на его входе и выходе двумя ферромагнитными трубками, встроенными внутрь ферромагнитного экрана, а...

Способ очистки водородсодержащего газа, циркулирующего в процессе каталитического риформинга, от сероводорода

Номер патента: 1545601

Опубликовано: 27.09.1999

Авторы: Егоров, Шипикин, Рабинович, Прокопюк, Малафеев, Усманов, Малов, Шапиро, Кошелев

МПК: C10G 35/085, B01J 23/32

Метки: газа, сероводорода, циркулирующего, водородсодержащего, процессе, риформинга, каталитического

Способ очистки водородсодержащего газа, циркулирующего в процессе каталитического риформинга, от сероводорода путем его обработки при 20 - 100oC и давлении процесса риформинга на окисном медно-хромовом катализаторе, таблетированном графитом, отличающийся тем, что, с целью увеличения продолжительности работы установки риформинга, используют катализатор, дополнительно содержащий окислы цинка, магния и алюминия, при следующем содержании компонентов, мас.%:Окись цинка - 8,9 - 19,3Окись хрома - 1,2 - 7,6Окись магния - 0,5 - 5,3Окись алюминия - 20,5 - 26,4Графит - 2,5 - 3,5Окись меди - Остальноеи очистку проводят при объемной скорости...

Способ автоматического управления процессом получения хлора и каустической соды

Номер патента: 982376

Опубликовано: 10.07.1999

Авторы: Ярошевский, Кубасов, Малафеев, Калинкин, Беляев, Шубников, Чудновский, Коровкин, Гараш, Мазанько, Шевницын, Балашов

МПК: G05D 27/00, C25B 1/26

Метки: каустической, хлора, соды, процессом

Способ автоматического управления процессом получения хлора и каустической соды методом диафрагменного электролиза водного раствора хлорида натрия, подаваемого на группу электролизеров, включающий регулирование общего расхода раствора хлорида натрия в зависимости от токовой нагрузки и концентрации хлорида натрия в растворе и регулирование расхода раствора хлорида натрия, подаваемого на каждый электролизер в зависимости от уровня электролита, измеренного в каждом электролизере, отличающийся тем, что, с целью снижения расхода раствора хлорида натрия и электроэнергии при наибольшей выработке каустической соды за счет улучшения качества управления, общий расход раствора хлорида натрия...

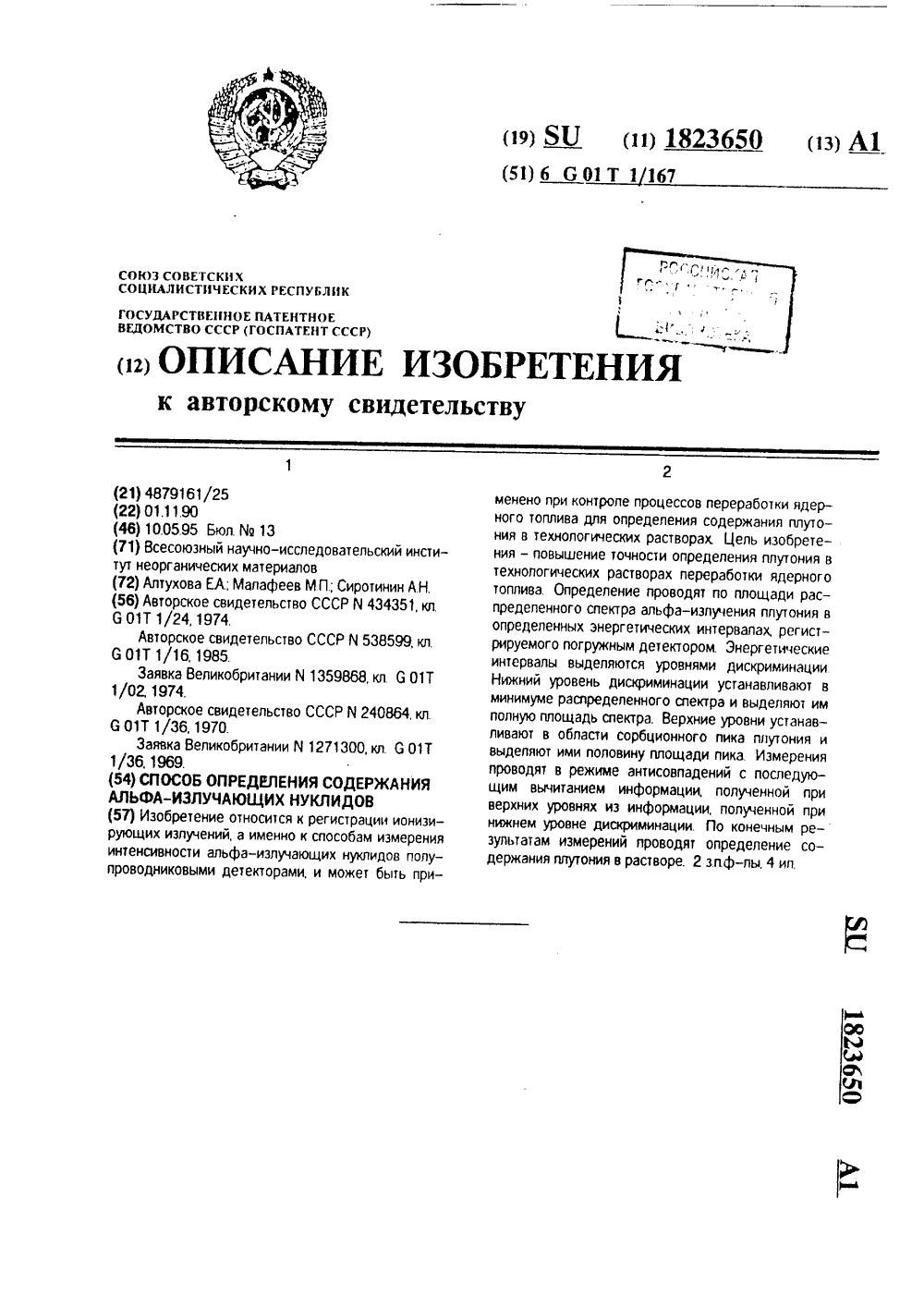

Способ определения содержания альфа-излучающих нуклидов

Загрузка...

Номер патента: 1823650

Опубликовано: 10.05.1995

Авторы: Сиротинин, Алтухова, Малафеев

МПК: G01T 1/167

Метки: содержания, альфа-излучающих, нуклидов

...искусственно создавали сорбцию плутония путем погружения детектора в раствор с низкой кислотностью (менее 0,1 М) и содержанием плутония 1 Г/л. Далее детектор извлекали из раствора, промывали 2 М азотной кислотой и просушивали на воздухе (для более прочного закрепления сорбированного плутония), Затем при установленном нижнем уровне дискриминации Н (см. фиг.2) измеряли число импульсов, регистрируемое детектором, что определяло полную площадь сорбционного пика, Время измерения выбиралось из условия обеспечения статистической погрешности не хуже 1 . Регистрируемое число импульсов составляло 9 имп/сек, что эквивалентно содержанию плутония в растворе около 0,5 Г/л, Данная сорбция для исходного раствора (1 Г/л), привела бы к завершению...

Линейный следящий электропривод

Номер патента: 1774821

Опубликовано: 09.01.1995

Автор: Малафеев

МПК: H01F 7/18, H02P 7/62

Метки: электропривод, следящий, линейный

ЛИНЕЙНЫЙ СЛЕДЯЩИЙ ЭЛЕКТРОПРИВОД, содержащий электромагнитный двигатель с обмотками прямого и обратного хода, подвижный якорь, механически соединенный с датчиками ускорения и положения, элемент сравнения, суммирующий и вычитающий входы которого подключены к выходам соответственно задатчика и датчика положения, первый датчик тока, два диода, анод первого и катод второго соединены между собой, первый усилитель мощности, отличающийся тем, что, с целью повышения КПД путем уменьшения потерь в обмотках двигателя в динамических режимах, в него введены вычислительный блок с тремя входами, регулятор тока, с двумя суммирующими и вычитающим входами, регулятор мощности с двумя суммирующими и вычитающим входами, два блока перемножения, два датчика...

Устройство для регулирования переменного напряжения

Загрузка...

Номер патента: 2003171

Опубликовано: 15.11.1993

Авторы: Малафеев, Мамай

МПК: G05F 1/44

Метки: переменного

...7 формируется напряжение ц 5=1/2 К 1 К 50 м (1-саз 2 вс)при Т/4 с Т/2;ЗТ/4 с Т,и пропорционален квадрату действующего значения сети, которое равно О= 1/20 м/2.В момент времени с=сг выходной сигнал интегратора 10 достигает уровня Оо переключения компаратора 13. Значение 0 соответствует требуемому значению квадрата действующего напряжения на нагрузке 21. В момент с=С 2 происходит переключение компаратора 13; сигнал на его выходе скачком изменяет значение с уровня логической единицы Оо до уровня логического нуля, Этот сигнал действует на обьединенных первых входах первого 14 и второго 15 логических элементов И. Так как на обаединенных вторых входах этих элементов втечение интервала СТ/4 с Т/2) с выхода сумматОРа по модулю 2 действует...

Измерительный преобразователь составляющих основных гармоник тока и напряжения

Загрузка...

Номер патента: 2003113

Опубликовано: 15.11.1993

Авторы: Павлович, Малафеев, Мамай, Демко, Серебренников

МПК: G01R 19/06

Метки: основных, измерительный, гармоник, составляющих

...и четвертого преобразователей напряжение-частота сикхронного типа 14, 15, 16 и 17, вход делителя частоты 13 подключен к обьединеннцм управляющим Входам первого и второго функциональных преобразователей 4 и 5 и Объединенным входм ероО и второо Т- триггеров 18 и 19, первые входы первого и второго блоков перемножения обьединенц и подключены к выходу первичного преобразователя тока 2, вторые входы соединены с выходами соответственно первого 4 и второго 5 функциональных преобразователей,а выходы подключены к информационным входам соответственно первого 14 и второго 15 преобразователей напряжение-частота, первые входы третьего и четвертого блоков перемножения 8 и 9 объединены и подключены к выходу первичного преобразователя напряжения...

Устройство для стабилизации переменного напряжения

Загрузка...

Номер патента: 2002294

Опубликовано: 30.10.1993

Автор: Малафеев

МПК: G05F 1/44

Метки: стабилизации, переменного

...первого интегратора 5 уровня Оо переключенияпервого компаратора 7, т.е, приК 5 02 О 1 = Оо,огде К - коэффициент передачи первого интегратора 5, сигнал на выходе первого компаратора 7 изменяет уровень с Ое до О.Процесс интегрирования продолжается, и2 л а =г-) 50 при достижении выходным сигналом первого интегратора 5 уровня Оо переключения первого компаратора 7 сигнал на выходе последнего принимает значение О 7 = Ое.Первый элемент И 10 выполняет логическое умножение импульсов с выходов первого порогового элемента 3 и первого компаратора 7. В результате в интервале времени 12 1Т на управляющем электроде первого тиристрра 18 с выхода первого элемента И 10 через импульсный усилитель 13 действует отпирающий импульс. Следовательно, в момент...

Регулируемый электропривод постоянного тока

Загрузка...

Номер патента: 2001498

Опубликовано: 15.10.1993

Автор: Малафеев

МПК: H02P 5/06

Метки: регулируемый, электропривод, постоянного

...ошибки,Релейные элементы с характеристикой Р( )Оеприе Го, ) Оприк(к в известных электроприводах постоянного тока не обнаружены.Следовательно. заявляемое техническое решение соответствует требованию "существенные отличия".Нэ чертеже приведена функциональная схема электропривода постоянного тока.Устройство содержит задатчик скорости 1, элемент сравнения 2, релейный элемент 3, регулятор скорости 4, элемент ИЛИ 5, регулятор тока б, пороговый элемент 7, коммутатор 8. усилитель мощности 9, усредняющий фильтр 10, датчик тока 11. блок перемножения 12, двигатель постоянного тока 13. блок выделения модуля 14, датчик напряжения 15, датчик скорости 16,В электроприводе постоянного тока задатчик 1 и датчи, скорости 16 подключены 5 1 О 15 20 25 30 35...

Преобразователь составляющих основной гармоники переменного тока в код

Загрузка...

Номер патента: 1837394

Опубликовано: 30.08.1993

Авторы: Малафеев, Мамай

МПК: H03M 1/60, G01R 19/06

Метки: код, переменного, основной, гармоники, составляющих

...7 форруется сигналц 7 = К 4 К 7 Я 1) - 1(1 - ТИОеЗпГ 01, (б)е К 7- коэффициент передачи первого блоперемножения 7.Сигнал 07 поступает на вход первогоеобразователя напряжение-частота 12 иеобразуется им в частоту 112 следованияпульсов.Преобразователь напряжение-частотапредставляет собой устройство синхронго типа. Среднее значение его выходнойстоты пропорционально входному напря.ению ц 7 и частоте тактовых импульсов ц 10,37394 6Фпоступающих с выхода умножителя частоты10:И " К 12110 ц 7(1) при ц 7(1)0; бг=5 112,- К 1211 оц 7(1) при ц 7(1) О,где К 12 - коэффициент передачи первогопреобразователя напряжение-частота 12.Если напряжение ц 7(1) О; то выходныеимпульсы первого преобразователя напря 10 жение-частота 12 формируются на его первом...

Способ автоматического управления режимом сушки во вращающемся барабане и система для его осуществления

Загрузка...

Номер патента: 1796848

Опубликовано: 23.02.1993

Авторы: Малафеев, Беренштейн, Пичугин

МПК: F26B 21/10

Метки: режимом, вращающемся, барабане, сушки

...привода 15 перемещений заслонки 10. 8 третий контур стабилизации уровнясырого материала входяТ следующие устройства: накопительный бункер 19 подающий транспортер 17 с двигателем 16, блок управления, датчики 8,9 верхнего и нижнего уровня сырого материала в подающем бункере 14 соответственно, Первый контур обеспечивает выход системы на предельно возможный режим загрузки сырого материала во вращающийся барабан, второй контур обеспечивает стабилизацию заданной температуры материала на выходе барабана, при данном режиме загрузки. третий контур обеспечивает поддержание необходимого уровня сырого материала в подающем бункере.Устройство работает следующим образом, Сигнал от датчика 4 температуры сушильного агента в слое материала,...

Подъемное устройство для монтажа и демонтажа секций механизированной крепи

Загрузка...

Номер патента: 1793059

Опубликовано: 07.02.1993

Авторы: Малафеев, Мильман

МПК: E21D 13/04, E21D 23/00

Метки: монтажа, секций, подъемное, механизированной, демонтажа, крепи

...осямисоединения траверс с основанием, с выступами площадки, при этом выступы площадкишарнирно соединены с верхними концамитраверс,На фиг,1 изображено предлагаемое устройство в аксонометрии; на фиг,2 - узел25на фиг,1; на фиг,З - узелна фигЛ; на фиг.4- устройство в транспортном положении ссекцией крепи; на фиг,5 - раздвижка устройства; на фиг,6 - раздвинутое устройствос секцией крепи; на фиг.7 - схема транспортировки и установки секций крепи,Подъемное устройство для монтажа идемонтажа секций механизированной крепи состоит из П-образного основанияиП-образной площадки 2 с вертикальными 35выступами 3 и 4 основания 1 и выступами 5площадки 2, Основание 1 и площадка 2 соединены между собой траверсами 6, приэтом нижние концы траверс...

Теплообменный аппарат для обработки сыпучих материалов

Загрузка...

Номер патента: 1783263

Опубликовано: 23.12.1992

Авторы: Шкляр, Малафеев, Зуев, Николенко

МПК: F27B 15/00

Метки: сыпучих, аппарат, теплообменный

...щелевойрешеткой и изолирован относительно заземленного корпуса заземлением 8.Теплообменный аппарат работает следующим образом,Горячий материал через входной торец4 корпуса 1 подается на взвешенный слой,находящийся на щелевой несущей решетке2, Через воздухораспределительную решетку 3 подается воздух, Количество подаваемого воздуха определяется толькоусловиями охлаждения материала. Кэк правило, этого количества воздуха недостаточно для перевода слоя в псевдоожиженноесостояние, обеспечивающее высокие значения коэффициентов тепло- и массообмена,Скорость в слое может по этим условиямсоставлять 80,90 от скорости начала кипения, Источник 6 электрического напряжения через высоковольтный электрод 7,размещенный внутри корпуса 1 аппарата,создает...

Устройство для измерения скорости изменения переменного напряжения

Загрузка...

Номер патента: 1780030

Опубликовано: 07.12.1992

Автор: Малафеев

МПК: G01R 19/12

Метки: скорости, изменения, переменного

...13 выборки-хранения подключаются выход первого интегратора 8 со сбросом, При О 12 = Ое переключающий элемент коммутатора 11 55 находится в положении "б" и к информационному входу элемента 13 выборки-хранения подключается выход второго интегратора 10 со сбросом,Запись информации в элементе 13 вь- борки-хранения осуществляется передними1780030 10 О 4 =25 О 7 = -О 4 = Овх = с)зп ал при 0 сТ/4, ЗТ/4 с 1,ТУ 2 30 фронтами импульсов О 2 с выхода умножителя 2 частоты на 4, С учетом логики работы коммутатора 11 в моменты времени с = гпТ/2, щ =0,1,2,.вустройстве 13 выборки-хранения записывается напряжение первого интегратора 8, а в моменты времени с =(2 т+ 1)Т/4, гп = О, 1, 2,. - выходное напряжение второго интегратора 10.Измерение скорости...

Устройство для очистки жидкостей

Загрузка...

Номер патента: 1768222

Опубликовано: 15.10.1992

Авторы: Серенький, Юр, Щекин, Тихонцов, Малафеев

МПК: B01D 21/02

Метки: жидкостей

...пирамид, позволяет дифференцировать выделение твердых включений по крупности ввиду уменьшения скорости движения жидкости по мере выхода ее из области принудительного выделения твердых включений,Установление соотношения сечений проходов между экранами и отбойником, а также экранами и днищем, равного Я:5 = 10:1, соответственно, позволяет исключить движение жидкости против движения осадка, и тем самым обеспечить его эффективное выделение и поступление к узлу отвода.Установка седиментационных элементов, а также стенок отбойника и днища под углом большим угла естественного откоса осадка исключает накопление осадка на осаждаемых поверхностях и препятствие выхода его к узлу вывода.На фиг,1 представлен общий вид устройства; на фиг,2 - разрез А-А...

Электромеханическая следящая система

Загрузка...

Номер патента: 1764032

Опубликовано: 23.09.1992

Автор: Малафеев

МПК: G05B 11/01

Метки: следящая, электромеханическая

...ее в соответствии с выбранным законом регулирования, например П-, ПД-, или ПИ-, Выходной сигнал ц 2 регулятора 2 положения поступает на суммирующий вход регулятора 3 скорости, на вычитающий вход которого поступает сигнал ц 4 с выхода корректирующего устройства 4, На выходе корректирующего устройства 4 действует выходной сигнал ц 14 датчика 14 скорости. Назначение корректирующего устройства 4 - формирование заданных динамических свойств контура регулирования скорости, При этом корректирующее устройство 4 может быть выполнено, например, в виде пропорционального, реального дифференцирующего, интегродифференцирующего или другого звена,Выходной сигнал цз регулятора 3 скорости поступает на суммирующий вход регулятора 5 мощности потерь, на...

Устройство для очистки сточных вод

Загрузка...

Номер патента: 1756288

Опубликовано: 23.08.1992

Авторы: Якубовский, Гриб, Мережко, Малафеев

МПК: C02F 3/32, A01K 61/00

Метки: вод, сточных

...выполняют моллюски,На фиг, 1 изображено устройство для очистки сточных вод; на фиг. 2 - кассетный биофильтр,Устройство состойт из преаэратора 1,служащего для отдувки остаточного актив ного хлора от предыдущих стадий очистки, приемных лотков 2, проточных фильтрационных биоплато с щебеночной загрузкой средней и крупной фракции 3 и посадкой куртин высших водно-воздушных растений - аира болотного, рогоза широколистного, наиболее приспособленных к доочлстке сточных вод за счет высокой биопродукционной и бактерицидной активности, глубоководных каналов - окислителей 4 с кассетными биофильтрами 5 и насадкой из синтетических волокон б, служащих субстратом для развития перифитона, обеспеосенне-зимний период, теплойроводов 7 и иловых...

Измеритель параметров комплексных сопротивлений

Загрузка...

Номер патента: 1751690

Опубликовано: 30.07.1992

Авторы: Пахомов, Малафеев

МПК: G01R 27/02

Метки: комплексных, измеритель, сопротивлений, параметров

...пределах Ьгх - 10 г 2, причем, какП РаВИЛО, ЕСЛИ ГхР 1 - Гхра - ЬГх, тОгхр 2 - гхр 4 - (г 2 - 10 г 2) при измерении высокодобротных емкостей или индуктивноСтЕй ИЛИ, ЕСЛИ Гхр 1 = Гхрэ = (Г 2 - 10 Г 2), тО1Гхр 2 - Тхр 4 = ЬГх, ПрИ ИЗМЕРЕНИИ СОПратИВлений, на основании чего можно определитьмаксимальное и минимальное время измерения известного устройства:1 ц макс = 5 Г 1 + 15 72 + 3 ЛГх(15)тцмин =5 г 1 +772+3 Лгх(16)В вышеприведенном анализе учитывается только чистое время измерения безучета времени переходных процессов и времени ожидания синхронного детектирования, максимальная величина которогоравна периоду рабочей частоты,На фиг. 1 изображена структурная схема измерителя параметров комплексных сопротивлений; на фиг. 2 -...

Вентильный электропривод

Загрузка...

Номер патента: 1744769

Опубликовано: 30.06.1992

Авторы: Андрианов, Малафеев

МПК: H02K 29/14

Метки: электропривод, вентильный

...входы также объединены и соединены с выходом датчика частоты вращения, а выходы подключены к входам соответственно первого, второго и третьего пороговых элементов, выходы которых подключены к вторым входам соответственно первого, второго и третьего логических элементов исключающее ИЛИ, первые входы которых подключены соответственно к первому, второму и третьему выходам формирователя сигналов датчика положения ротора, а выходы подключены к входам логического формирователяя 120-градусн ых сигналов управления коммутэто ром. При реализации изобретения повышается помехоустойчивость регулирования угла опережения включения, что обусловлено введением суммирующих интеграторов со сбросом.На фиг. 1 показана схема вентильного электропривода; на...

Устройство для возбуждения синхронного двигателя

Загрузка...

Номер патента: 1739470

Опубликовано: 07.06.1992

Автор: Малафеев

МПК: H02P 9/14

Метки: возбуждения, двигателя, синхронного

...значений, интегрирование прекращается и на выходе интегратора 5 действует сигнал ОБ = 0 или 05 = 06 м. Как только входной сигнал интегратора 5 010 изменит знак, вновь начинается процесс его интегрирования,Таким образом, устройство для возбуждения синхронного двигателя 21 представляет собой трехконтурную автоматическую систему регулирования, реализованную по принципу подчиненного регулирования координат,Первый подчиненный контур регулирования тока возбуждения синхронного электродвигателя 21 включает регулятор 13 тока возбуждения, тиристорный возбудитель 17 и датчик 18 тока. Нелийейный элемент 9, включенный на входе регулятора 13, обеспечивает ограничение тока возбуждения синхронного двигателя 21.Второй подчиненный контур...

Способ компенсации потери напряжения в питающей электрической сети

Загрузка...

Номер патента: 1737619

Опубликовано: 30.05.1992

Автор: Малафеев

МПК: H02J 3/18

Метки: электрической, питающей, потери, сети, компенсации

...05 О,н емкостной с щем токе, 08= О бразователь бтем ля формировани ионального темп оектируются из апряжения вли- электроснабже- венство 5(х 1 а + г 1 р ратуры проводльтате нагрева ратуры окружаротивление из- ыражением циональности. ов измерительвного тока 4 и входы функцио- числяетуставку а сигнал 05 на выходе измерительного преобразователя 5 реактивного тока пропорционален реактивной составляющей тока сети который пропорционалставляющей тока сети;при ОО, т.е, при отстаИзмерительный препературы предназначеннапряжения Ое, пропорратуре 0 проводников: Ое= КеО, где Ке - коэффициент пропоСигналы 04 и Ое с выход ных преобразователей акти температуры б поступают на нального блока 7, который вы реактивного тока сети в соответствии с...

Регулятор компенсирующего устройства

Загрузка...

Номер патента: 1721705

Опубликовано: 23.03.1992

Автор: Малафеев

МПК: H02J 3/18

Метки: устройства, регулятор, компенсирующего

...элемент коммутатора 14 находится в положении б и к второму входу второго интегратора 16 подключен выход источника 4 опорного напряжения Оо. Выходной сигнал 02 первичного преобразователя тока поступает на вход блока 1 задержки, который выполняет задержку сигнала 02, пропорционального тока 1, на период Т,Сигнал 01 с выхода блока 1 задержки поступает на вычитающий вход элемента 5 сравнения, на суммирующем входе которого действует сигнал 02(т). При этом на выходе элемента 5 сравнения формируется сигнал 05=02 01=К 21 м(1)31 п( ил - ф)- -К 21 м( с-Т) з 1 п(со т/=Кг 1 м(т)-1 м(с-Т)2з п(в 1- ф)=К 2 Л 1 мз 1 п( ил/г). Таким образом, на выходе элемента 5 сравнения формируется напряжение, пропорциональное разности сигналов, пропорциональных...

Широтно-импульсный модулятор для управления усилителем мощности

Загрузка...

Номер патента: 1718375

Опубликовано: 07.03.1992

Авторы: Мамай, Лихтциндер, Малафеев

МПК: H03K 7/08

Метки: усилителем, мощности, широтно-импульсный, модулятор

...работы предлагаемого модулятора при малом уровне входного управляющего напряжения Оу и действии импульсных помех. Из диаграмм следует, что в случаях, когда входное управляющее напряжение изменяет знак неоднократно в течение одного периода следования тактовых импульсов, выходные напряжения интеграторов 8 и 9 также изменяют знаки, но это не приводит к сбоям широтно-импульсного модулятора в течение одного периода.Рассмотрим работу широтно-импульсного модулятора для управления усилителем мощности. При положительном входном управляющем напряжении ОуО, В первом такте (О1Т) выходные напрякения первого и второго интеграторов 8 и 9 определяются выражениями соответствен- но сОу = 09(0) К 9,) Ообс,огде К 8 и Кэ - коэффициенты передачи...

Формирователь импульсов управления для тиристорного преобразователя

Загрузка...

Номер патента: 1714766

Опубликовано: 23.02.1992

Авторы: Малафеев, Морозова

МПК: H02M 1/08

Метки: формирователь, импульсов, тиристорного, преобразователя

...импульсом О 7 в исходное состояние, соответствующее записи25 в нем "О". Счетчик 6 выполняет роль цифрового интегратора со сбросом в конце каждого рабочего. такта. 8 постоянномзапоминающем устройстве 11 хранится кодфункции Цх)=э 1 пх, При действии на входе30 постоянного запоминающего устройства 11код, соответствующего линейно изменяющемуся напряжению с выхода второго двоичного. счетчика 6, на его выходеформируются цифровой сигнал 01=-э 1 п в.35 Этот сигнал с выхода постоянного запоминающего устройства 8 поступает на входцифроаналогового преобразователя 10, навыходе которого формируется опорный кваэигармонический сигнал Оэ=-Оеэ и в. При40 этом сигнал Оз строго синхронизирован ссинхронизирующим напряжением, а его частота всегда равна...

Преобразователь синфазной и квадратурной составляющих основной гармоники переменного тока

Загрузка...

Номер патента: 1712893

Опубликовано: 15.02.1992

Авторы: Черашева, Малафеев

МПК: G01R 19/06

Метки: квадратурной, переменного, составляющих, основной, синфазной, гармоники

...сброса, На их выходах в начале каждого периода измерения, определяемого выходным сигналом первого Т-триггера 21 и, следовательно, входным напряжением О,-Кср 1 ср з 19 п О. формируются следующие друг за другом короткий импульс записи 024 (фиг. 2, м), управ- лАющий записью информации в первом и втором буферных регистрах 26 и 27, и импульс сброса 025 (фиг, 2, м), обеспечивающий установку в начальное состояние первого 30 и второго 31 реверсивных счетчиков,Измеряемый несинусоидальный ток/где а - номер гармоники;май - амплитуда а-й гармоники тока; )Ъ- фазовый сдвиг а-й гармоники тока, . преобразуется с помощью первичного преобразователя 19 тока в напряжение019 = К 191, , (3)где К 19- коэффициент передачи первичного преобразователя 19...

Автоматический регулятор компенсирующего устройства

Загрузка...

Номер патента: 1704145

Опубликовано: 07.01.1992

Авторы: Мамай, Малафеев, Павлович, Серебренников

МПК: G05F 1/70

Метки: устройства, автоматический, регулятор, компенсирующего

...1= Т/4 во втором двоичном счетчике 17 в соответствии с выражениемМ 1 т - й 6+ Ф 1 о(т - Т/4) (5) При достижении числом, записанным во втором двоичном счетчике 17, нулевого значения в момент времени- т 1 происходит формирование на выходе индикации ну- левого состояния второго двоичного счетчика 17 импульса управления тиристором, который через первый импульсный усилитель 20 поступает на управляющий электрод первого тиристора 22.Аналогичным образом в интервале времени ЗТ/4тТ происходит формирование импульса управления вторым тиристором 23.Определим статистическую характеристику устройства в виде зависимости угла включения тиристоров от выходного напряжения интегратора 4 в установившемся режиме, т.е. при 1 = О, Для этого подставим в...

Регулятор конденсаторной батареи

Загрузка...

Номер патента: 1697067

Опубликовано: 07.12.1991

Авторы: Мамай, Малафеев

МПК: G05F 1/70

Метки: конденсаторной, регулятор, батареи

...на вычитающий вход реверсивного счетчика 11, где и роисходит обратныйсчет импу ьсоа. В результате в момент времени т=1/4 в реверсивном счетчике 11 вдвоично-дополнительном коде записывается числоЫ 1 = ЬЮ) --- :;К 1 О-созы, (муз(п(гпю 1 - фЬ) +КбМ т/ГО +р (1Где м;1(с) - число, записанное а счетчике амомент времени 1=0;К 5 - коэффициент передачи частотнаимпульсного преобразователя;55 Ос - напряжение смещения.При этом знак записанного числа определяется значением старшего разряда двоичного реверсивного счетчика 11: "0"соответствует положи.ельному значениюзаписанного числа а "1" - отрицательному, 1697067В течение интервала времени Т/41 ЗТ/4 на втором входе первого логического элемента И 8 действует сигна логической "1" с выхода сумматора 12...

Регулируемый электропривод постоянного тока

Загрузка...

Номер патента: 1695479

Опубликовано: 30.11.1991

Автор: Малафеев

МПК: H02P 5/06

Метки: электропривод, постоянного, регулируемый

...О 9 =: О 51, Блок 11 перфмнояения вычисляет произведение выходных сигналов датчика 6 тока и блока 9 .выделения модуля, т, е, мГнавенную ма.- ность, Выделение модуля напряжения при измерении мгновенной мо.цнасти 14 еобхадимо для сохранения знака обратной (отрицательной) связи по мощности в реверсивном электроприводе. На первый вход регулятооа 4 скорости с. выхода задатчика 2 скорости подается сигнал О 2, пропорциональный требуемому значению регулируемой скорости, На второй вход регулятора 4 скорости псстугает г:игнал О 5 с выхода датчика 5 скорости, поОпаацианальный скарОГ"и / вращения якооя электродвигателя 1, В регуляторе 4 скоростипроизводится вычисление ошибки регули 5 рования и преобразование ее в соответствии с выбранным...

Матричный узел пресса для прессования изделий периодического сечения

Загрузка...

Номер патента: 1690880

Опубликовано: 15.11.1991

Авторы: Шухат, Мамин, Мазин, Сырцов, Кривоножкин, Рожков, Баранов, Малафеев, Шляхин, Оводенко, Лахтер, Харитонович, Курович, Карасев

МПК: B21C 23/04

Метки: матричный, сечения, прессования, пресса, периодического, узел

...раскрывают захваты 14 и отводят их в исходное положение. Матрицедержатель 10 при помощи привода возвратно-поступательного перемещения вдоль оси 8 пресса сдвигают в сторону опорной плиты 3, При этом матрица фиксируется в его осевом коническом отверстии 11 с образованием рабочего канала 9. В этом же направлении перемещают контейнер 4 до упора в матрицедержатель 10. Задняя поверхность матрицы контактирует с торцовой поверхностью закрепленной на прессе опорной плиты 3.Затем переходят непосредственно к процессу прессования, В контейнер 4 пресса загружают исходную заготовку 22 и через пресс-шайбу 23 передают на нее усилие пресс-штемпеля 24. При этом заготовка 22 выдавливается в рабочий канал 9 матрицы - происходит прессование участка...

Измерительный преобразователь составляющих основной гармоники переменного тока

Загрузка...

Номер патента: 1689862

Опубликовано: 07.11.1991

Авторы: Киров, Мамай, Малафеев

МПК: G01R 19/06

Метки: измерительный, гармоники, переменного, основной, составляющих

...Т-триггера 16 действует сигнал логического "0", а на инверсном сигнал логической "1". В результате импульсы с выхода преобразователя 14 напряжение-частота через элемент И 20 постуггают на вычитающий вход реверсивного счетчика 27. За время обратного счета содержимое реверсивного счетчика 27 уменьшается на величину= - 16 К 9 К 14 и 1 ьл 1 сов ф 1 - Ксф 1 м 1 сов ф 1,(8) 2 где Ксф = - К 2 К 9 К 14 и - коэффициент пере 352дачи измерительного преобразователя по каналу синфазной состаьляющей.В момент времени 1= Т выходным импульсом формирователя 5 импульсов записи производится запись содержимого певерсивного счетчика 27 в буферный ре.гистр 31. Затем выходным импульсом формирователя 11 импульсов сброса производится установка в нулевое...
