Кондиционер для транспортного средства

Номер патента: 1594828

Опубликовано: 27.05.1999

Авторы: Майорский, Майсоценко, Смышляев, Кладницкий, Нестеров

МПК: B60H 1/32

Метки: транспортного, кондиционер, средства

Кондиционер для транспортного средства, содержащий корпус и размещенные в нем воздухоохладитель косвенно-испарительного типа с полостями полного и вспомогательных потоков воздуха и теплообменник с полостями охлаждаемого и вспомогательного потоков, образованными сухими и влажными сторонами пластин, установленными в поддоне корпуса со смачивающей жидкостью, при этом полость полного потока воздухоохладителя и полость вспомогательного потока теплообменника посредством воздуховода связаны между собой, а полость охлаждаемого потока теплообменника связана с кабиной транспортного средства, отличающийся тем, что, с целью повышения эффективности его в работе, по периметру поддона выполнен коллектор...

Отопитель-воздухоохладитель

Загрузка...

Номер патента: 1801794

Опубликовано: 15.03.1993

Авторы: Гершуни, Зарипов, Левтеров, Майсоценко, Колосовский

МПК: B60H 1/20

Метки: отопитель-воздухоохладитель

...выходе разделяется на два потока. Первый поток через выходное отверстие 8 направляется в кабину, а второй - через окно с заслонкой 14 и направляется в полость 4, где, омывая влажный капиллярнопористый материал пластин 13 на оребренных насадках 11, смачивается за счет контакта с водой в поддоне 12, вызывает ис парение влаги, Испарение влаги иэ пластин13 вызывает снижение температуры ребер, возникает градиент температуры между поверхностью ребер в полости 14 и поверхностью ребер в полости 3, .Теплопроводящие "0 элементы 10 начинают функционировать поизвестному испарительно-конденсационному циклу, отбирая теплоту у горячего атмосферного воздуха, проходящего через полость 4, выбрасывается в атмосферу че реэ выходное отверстие 9. При...

Транспортное средство

Загрузка...

Номер патента: 1791170

Опубликовано: 30.01.1993

Авторы: Майсоценко, Соколов, Жуков, Султаев, Видяев, Карасев, Белобородов, Зексер

МПК: B60P 3/04, B60H 3/00

Метки: транспортное, средство

...ска, может даувпажняться в увпажнителе 32. Сшины - разделяют верхнее изаданными паааиет аминижнее выходные аква 26 27и в передней воздуха пас пает в н1 етрами смесь потоковпанели 8 технологической секции 1,ту в нижнюю часть пере 8к и секции, дней полости 3 и через окно 6 вентиляторомерхние вершины 41 - упираются в 7 нагнетается в г завкрышку 42 ваэдухозаборника 9. Ннагнетается в грузовую полость 4 техноника . ижние 55 логической секции 1.вершины 43 опираются на днище 44 воэ Вхозаборника 9.грузовой полости 4 смесь воздуха ассиКрыша над грузовой палостыа 4 тдмилируеттеплаивпа,абе и" ы техно- заданные ларам:т- ы ваз нлащчес ай с ции 1 снаб ена вь 1 адотверстиями 46.выходными Большая часть отработанного воздухавыбрасывается в атмосферу через...

Теплообменный аппарат для испарительного охлаждения газа

Загрузка...

Номер патента: 1789848

Опубликовано: 23.01.1993

Авторы: Гершуни, Зарипов, Левтеров, Савченко, Майсоценко, Нищик

МПК: F28C 3/08

Метки: теплообменный, газа, аппарат, испарительного, охлаждения

...Со стороны входного патрубка 2 трубные решетки 10 и 151789848 образуют коллектор, связанный с входным патрубком 18. Патрубок 12 снабжен всасы- вающим вентилятором 19, а патрубок 2 - нагнетающим вентилятором 20.Теплообмеиный аппарат работает следующим образом, Охлаждаемый газ или другое текучее вещество вентилятором 20 нагнетается.в трубы 17, при прохождении которых" газ охлаждаетсябез изменения своего влагоСодержаиМЪ, й затем через выходной патрубок 3 направляется потребителю. Реулируемая заслонка 4 обеспечивает регулирование расхода охлаждаемого газа. Одновременно через входной патрубок 18 поступает наружный воздух, который направляется в трубы 9. В них воздух на участке камеры 11 предварительно охлаждается эа счет теплообмена с...

Способ обработки воздуха в помещении

Загрузка...

Номер патента: 1778453

Опубликовано: 30.11.1992

Авторы: Гершуни, Майсоценко

МПК: F24F 3/14

Метки: помещении, воздуха

...увлажняемое покрытие 12.На входе 2 рециркуляционного воздуховода и выходе 13 канала 6 вспомогательногопотока воздуха установлены соответственно нагнетатели 14 и 15.Устройство для реализации способа обработки воздуха в помещении работает следующим образом.Охлаждаемый поток воздуха отбирают,из помещения и подают нагнетателем 14 навход 2 рециркуляционного канала 4,П ри п рохожден ии воздуха помещения 1в рециркуляционном канале 4 и контакте степлообмен ной поверхностью 5 происходитего охлаждение без изменения влагосодержания, после чего охлажденный воздух помещения 1 разделяют на две части, одну изкоторых через выход 3 рециркуляционногоканала 4 возвращают в помещение 1, а другую через напорный воздуховад 11 подаютво...

Тепловая труба

Загрузка...

Номер патента: 1768914

Опубликовано: 15.10.1992

Авторы: Зарипов, Майсоценко, Гершуни, Семена

МПК: F28D 15/02

Метки: тепловая, труба

...структурой 3 на внутренней поверхности снабжена в зоне конденсации 2 наружными ребрами 4. Ребра 4 заключены в кожух 5, открытый,с одной стороны для охлаждающего воздуха и образующий с противоположной стороны поворотную камеру 6 с поддоном 7, заполненным водой 8 в нижней части, а ребра 4 со стороны подвода воздуха попарно соединены заглушками 9 с образованием каналов 10, снабженных на стенках капиллярно-пористым материалом 11, контактирующим с водой 8 в поддоне 7, при этом кожух в верхней части на участках, расположенных напротив каналов 10 и примыкающих к заглушкам 9, выполнен с окнами ".2 для выхода увлажненного воздуха, При вертикальном расположении тепловой трубы поворотная камера образована отверстиями 13 в нижней части...

Теплообменный аппарат для испарительного охлаждения газа

Загрузка...

Номер патента: 1768910

Опубликовано: 15.10.1992

Авторы: Левтеров, Нищик, Каминник, Гершуни, Майсоценко, Зарипов

МПК: F28C 3/08

Метки: газа, охлаждения, теплообменный, испарительного, аппарат

...охлаждаетсл в камере 11 за счет его теплообмена го вспомогательным потоком, который постуг 1 ает в камеру 11 из каналов Я, В камере 11 полны 1 и всг 1 о,"1 атея,-",.; г 1 отоки движутся перекрестноточно, Иг камеры 11 вспомогательный поток через патрубок 12 выбрасывается в атмосферу.Предварительно охлажденный полный поток газа далее охлаждается при движении нури тоуб 9 на уасыке между торцовыми решетками 5, б. На этом участке наружная поверхность труб 9 контактирует со смоченным водой гидрофильным материалом 7 и охлаждается за счет испарения 5 10 15 20 25 30 35 40 45 50 55 воды, На выходе из труб 9 полный поток газа охлажден в пределе до температуры точки росы без изменения своего влагосодеркания, В этом состоянии полный поток газа...

Отопитель-воздухоохладитель для кабины транспортного средства

Загрузка...

Номер патента: 1759664

Опубликовано: 07.09.1992

Авторы: Семена, Майсоценко, Зарипов, Гершуни

МПК: B60H 1/20

Метки: отопитель-воздухоохладитель, транспортного, средства, кабины

...работает следующим образом,В холодный период года кран 16 открыт,окно в перегородке 2 закрыто заслонкой 15, Секция 1.1 поддона заполнена водой, а в секции 10 вода отсутствует (см, фиг, 3), выхлопные газы через входную часть 9 поступают в полость 7 и, контактируя с ребрами 13, нагревают их, Тепловые трубы 12 воспринятую теплоту передают ребрам 13, размещенным в полости 4. За счет контакта холодного воздуха, поступающего в полость 4 через входную часть 5, с поверхностью ребер воздух нагревается и отапливает кабину, При этом за счет теплоты, поступающей от тепловых труб по ребрам 13, вода в секции 11 поддона испаряется и увлажняетпоток воздуха,В теплый период года кран 16 закрыт, арегулируемая заслонка 15 открыта, Секция5 ....

Способ работы аппарата испарительного охлаждения воздуха

Загрузка...

Номер патента: 1688055

Опубликовано: 30.10.1991

Авторы: Майсоценко, Майорский, Коган

МПК: F24F 3/14

Метки: охлаждения, испарительного, воздуха, работы, аппарата

...веществом. 2 з.п.флы,1 п.Ф с образованием между собой проточных каналов 3 для прохода потоков воздуха, Пла-стины 1 частично погружены в поддон 4 с водой.Устройство для реализации способа работы аппарата испарительного охлаждения воздуха работает следующим образом.В начальный период работы аппарата осуществляют заполнение поддона 4 аппарата водой с частичным погружением в воду расположенных в аппарате параллельных пластин 1 с односторонним капиллярно-пористым покрытием 2.Затем производят подачу в проточные каналы 3 аппарата обрабатываемого воздуха, испарительное охлаждение последнего1688055 Ъ у 1 1Ф т. " с ,Составитель М. РащепГехред М.Моргентал Корре Редактор А, Долини я Заказ 3700 Тираж 37/ Подписное ВНИИПИ...

Установка для косвенно-испарительного охлаждения воздуха

Загрузка...

Номер патента: 1686270

Опубликовано: 23.10.1991

Авторы: Максименюк, Майсоценко, Гришин, Челабчи, Городыский, Орлов

МПК: F24F 3/14

Метки: косвенно-испарительного, охлаждения, воздуха

...канавками 15, сообщенными с выходными отверстиями 16 водораспределителя 11, которые расположены в плоскостях влажных каналов 10. Одна из двух рядом расположенных пластин 6 выполнена со стороны сухого канала 9 с вырезами 17 и 18 и имеет окно 19для прохода вспомогательного потока воздуха и с двух сторон выступы 20 и 21, а другаяпластина 6 имеет со стороны влажного канала 10 выступы 22 с вырезом 23.Байонетный ключ 13 контактирует с корпусом 1.Корпус 1 в нижней и верхней частяхможет быть выполнен с зажимными пластинами 24 и 25.Нижняя зажимная пластина 24 можетбыть выполнена со стержнем 26 с резьбой,а водораспределитель 1 в нижней части -с резьбовым участком 27, в котором расположен стержень 26,Установка работает следующим...

Способ обработки воздуха

Загрузка...

Номер патента: 1622723

Опубликовано: 23.01.1991

Авторы: Матяш, Майсоценко, Юрманов

МПК: F24F 3/14

Метки: воздуха

...потока воздуха через выходной плтрубок 1 сообпены с потребителем .Не показао), д каналы 1 дополнительного потока воздуха через входной и выходной патрубки 15 и 16 с лтмосдзерой,Устройство для реллизаци способа обработки воздуха работает следуюпм Образом.Поток наружного воздуха через входцой патрубок 41 направляют в кяцялывдопь сухой стороны теплообмец,ной поверхности 7, где Оц косвеииоспаритетьно Охчяжддется в пределе ДО тЕМПЕРатУРЫ ТОЧКИ РОСЫ ЦЯРУОГО воздуха. чатем Охлдждеилпй 1 о гок разделяют на вспомогательцьп и основной потокиВспомогательцьп поток воздуха направляют в каналы 3 по противотоку для косвенно-испарительного охлаждения потока наружного цозд .хя и затем отводят в атмослеру через пятрубок 6, 11 сцовцой поток воздуха...

Биметаллический датчик-реле температуры

Загрузка...

Номер патента: 1597954

Опубликовано: 07.10.1990

Авторы: Буянов, Майсоценко, Бочкарников

МПК: H01H 37/40

Метки: температуры, биметаллический, датчик-реле

...изгибается, уменьшая свой прогиб. Достигнув температуры прямого срабатывания, биметаллический термочувствительный диск 2 хлопком изменяет направление прогиба. Под действием указанного диска 2 толкатель 13 воздействует через пружину 14 на шток 15 и стакан 9. Стакан 9 толкает контактную пружину 6, замыкая контакты 7 и 8,При понижении температуры биметаллический термочувствительный диск 2 уменьшает свой прогиб и при достижении температуры обратного срабатывания хлоцком возвращается в исходное состояние и освобождает пружину 6, при этом контакты 7 и 8 размыкаются. Регулировка температуры срабатывания реле осуществляется независимо от установки заданного размера контактного зазора.Установка контактного зазора производится до...

Биметаллический датчик-реле температуры

Загрузка...

Номер патента: 1529311

Опубликовано: 15.12.1989

Авторы: Буянов, Бочкарников, Майсоценко

МПК: H01H 37/40

Метки: температуры, датчик-реле, биметаллический

...воздействуя на толкатель 5, который через контактнуюпружину 11 замыкает контакты 12 и 13.В крайнем верхнем положении толкатель 5 своими выступами упирается вопорную шайбу 6, обеспечивая необходимый контактный зазор, который был установлен в процессе механическои сборки реле,Таким образом, в предложенном устройстве установленный толкатель 5ограничен от перемещения в крайнемверхнем положении опорной шайбой 6,Минимальный контактный зазор обеспечивается величиной нижнего пределадопуска на толкатель 5 и не требуерся производить какую-либо операцийпо установке (регулировке) величиныконтактного зазора.Регулировка температуры срабатывания реле производится вращениемцилиндрического кольца 3 с основанием 2.При этом вершина сферы...

Кондиционер для транспортного средства

Загрузка...

Номер патента: 1523404

Опубликовано: 23.11.1989

Авторы: Майсоценко, Майорский, Якименко, Видяев

МПК: B60H 1/32, B60H 1/18

Метки: транспортного, средства, кондиционер

...этом эта часть потока воздуха нагревается, а за счет испарения влаги в нее увлажняется в пределе до величины относительной влажности, близкой к 100 О/, и в этом состоянии выбрасывается в атмосферу,В теплообменнике 11 происходят следуюшие процессы,В его сухую полость 13 вентилятором 17 через патрубок 15 нагнетается поток воздуха из кабины транспортного средства. Противоточно этому потоку в полости 14 движется часть потока наружного воздуха, которая предварительно охлаждена в полости 4 воздухоохладителя 1. В полости 14 эта часть потока воздуха нагревается, а за счет испарения в нее влаги увлажняется в пределе до величины относительной влажности, близкой к 100 Я, и в этом состоянии через патрубок 26 выхода выбрасывается в атмосферу. В...

Способ обработки воздуха в помещении

Загрузка...

Номер патента: 1460545

Опубликовано: 23.02.1989

Автор: Майсоценко

МПК: F24F 3/14

Метки: помещении, воздуха

...обработки воздуха в помещении содержит теплообменный аппарат 1 (фиг,1) косвенно-испарительного охлаждения с входным патрубком 2 наружного воздуха и выходными патрубками 3 и 4 основного и вспомогательного потоков воздуха. Помещение 5 имеет рециркуляционный канал 6 воздуха, который через теплообменную поверхность 7 контактирует с каналом 8 основного потока воздуха, который через входной патрубок 9 подключен к выходному пат 3 14 б 054 рубку 3 основного потока воздуха и сообщен через выходной участок 10 с атмосФерой.Выходной патрубок 3 основного потока воздуха может быть сообщен через5 дополнительный канал 11 с помещени" ем 5 (Фиг. 2).Теплообменная поверхность 7 со стороны канала 8 основного потока возду О ха имеет смоченное...

Установка для косвенно-испарительного охлаждения воздуха

Загрузка...

Номер патента: 1315745

Опубликовано: 07.06.1987

Автор: Майсоценко

МПК: F24F 3/14

Метки: охлаждения, воздуха, косвенно-испарительного

...воздуха. Э ил. и соответственно дополнительный илиосновной патрубок 8 или 7 вспомогатепьного потока воздуха сообщениес помещением (не показано) через 5 установленные в них запорные элементы (патрубок общего потока воздухачерез запорный элемент 15, а эапорныйэлемент патрубка вспомогательного потока воздуха не показан). Патрубки 5и 6 основного потока воздуха снабжены установленными в них заслонками16 и 17.Установка для косвенно-испарительного охлаждения в летний период годаработает следующим образом.Заслонки 16 и 17 открыты, а эапорный элемент 15 и эапорный элементпатрубка вспомогательного потока возгодуха (не показан) закрыты.Поддон 2 установки заполнен водой,общий поток воздуха поступает в устансвку через вентиляторы 13 с...

Способ копчения пищевых продуктов

Загрузка...

Номер патента: 1253568

Опубликовано: 30.08.1986

Авторы: Дуклер, Майсоценко, Нездойминога

МПК: A23B 4/04

Метки: пищевых, продуктов, копчения

...Охлаждение дымового газа продолжают до 15,5 С, что соответствует его точке росы, определяющей требование технологии. В ходе такого охлаждения от одной точки росы (35 С) до другой (15,5 С) абсолютное влагосодержание 1 кг дымового газа уменьшается с 39 до 11 г/кг, т.е, на 28 г/кг, Дымовой газ, охлажденный до температуры точки росы 15,5 С, имеющий абсолютное влагосодержание 11 г/кг и относительную влажность при этой температуре с 1003, при подогреве в электрокалорифере до 27 С приобретает относительную влажность 503.Таким образом удается произвести осушку дымового газа, При этом ежечасно из 1000 м" дыма, производимого дымогенератором, удаляется примерно 33 кг воды. Дым, пройдя через слой воды, очищается от крупнодисперсной фазы смолы...

Установка для утилизации тепловой энергии в системах кондиционирования

Загрузка...

Номер патента: 1114118

Опубликовано: 23.06.1986

Авторы: Цимерман, Онищук, Зексер, Войников, Печерская, Майсоценко

МПК: F24F 5/00

Метки: кондиционирования, энергии, системах, тепловой, утилизации

...воздуха и входному патрубку 3 вытяжного воздуха. Кроме того, установка дополнительно содержит сообщенный, с входным патрубком 2 наружного воздуха выброской канал 10 и два воздуховода 11,12, один иэ которых подсоединен к входному патрубку,2 наружного воздуха14118 2 перед выбросным каналом 10 по ходу воздуха и к выходному патрубку 5 вытяжного воздуха, а другой - к входному и выходному патрубкам 3,4 соответственно вытяжного и наружного воздуха перед соединительным каналом 9.Установка также содержит вентиляторы 13 и 14, клапаны 15,16,17,18, 19,20,21. Установка обслуживает помещение 22. 5О Установка работает следующим образом,Летний период. Клапаны 16,17 и 20 открыты, остальные закрыты. Вентилятор 13 нагнетает наружный воздух через...

Установка для получения льда из раствора

Загрузка...

Номер патента: 1195156

Опубликовано: 30.11.1985

Авторы: Цимерман, Майсоценко, Зексер, Агрич

МПК: F25C 1/00

Метки: льда, раствора

...сухим и влажным каналами 7 и 8 соответственно. Кроме того, установка содержит поверхностный теплообменник 9 с полостями 10 и 11 и растворопровод, который посредством трубопровода 12 связан с конденсатором 2, а посредством трубопровода 13 - с влажным каналом 8. Сухой канал 7 аппарата 6 косвенно-испарительного охлаждения воздуха связан воздухо водом 14 с полостью 10 поверхностного теплообменника 9, а влажный канал 8 воздуховодом 15 через конденсатор 2 - с горячей полостью 11, которая в свою очередь связана со сборником 16 воды, а последнии - с льдогенератором 5.25 Установка для получения льда работает следующим образом,При включении холодильной машины компрессор 1 нагнетает пары холодильного агента в конденсатор 2, откуда жидкость, пройдя...

Установка для опреснения воды

Загрузка...

Номер патента: 1186575

Опубликовано: 23.10.1985

Авторы: Зексер, Майсоценко, Цимерман

МПК: C02F 1/08

Метки: воды, опреснения

...а охлаждаемая камера 7 посредством воздуховода 19 связана с сухими каналами 3 воздухоохладителя 1, которые посредством воздуховода 20 соединены с теплообменником 13. Трубопровод подачи исходнойводы подключен к оросителю 9 трубопроводом 21, а нагреватель 8 посредством трубопровода 22 связан с теплообменником 13. Теплообменник 14 снабжен трубопроводом 23 отвода дистиллята потребителю,Установка для опреснения воды работает следующим образом.Раствор, например морская вода, по трубопроводу 12 поступает в нагреватель 8, где нагрев осуществляется за счет солнечного тепла, а затем по трубопроводу 22 поступает в теплообменник 13, где он нагревает поток воздуха, нагнетаемый вентилятором 11 через воздуховод 20. Нагретый воздух поступает...

Устройство для локального охлаждения ткани

Загрузка...

Номер патента: 1183086

Опубликовано: 07.10.1985

Авторы: Пастернак, Рекеда, Ларин, Майсоценко, Лукич, Чуев

МПК: A61B 18/02

Метки: охлаждения, ткани, локального

...образуют замкну- ЗОтую систему, Устройство содержитсоленоидный 10 и регуютировочцый 11вентили, чувствительный элемент 12.Устройство для локального охлаждения ткани работает стедующим образом,После пуска холодильного агрегатахолодильный агент через солецоидцый 10и регулировочный 11 вентили поступает в нюкнюю часть теплообменника -испарителя 3, где в результате передачи тепла от хладоносителя черезтеплообменную поверхность к жидкомухолодильному агенту он кипит и в парообразном состоянии отсасываетсякомпрессором холодильного агрегатаТаким образом, осуществляется охлаждающий эффект в результате которогопонюкается температура основной мас -сы хладоносителя и замораживается жид.кость, например вода, в герметичнойемкости 2,При включении насоса...

Гелиоабсорбционная холодильная установка

Загрузка...

Номер патента: 1086320

Опубликовано: 15.04.1984

Автор: Майсоценко

МПК: F25B 15/06

Метки: гелиоабсорбционная, холодильная

...Г 25 В 27/00 контур циркуляции раствора, в котором установлены генератор типа Горячий ящик с влажным и сухим каналами, снабженными вентилятором, и подключенный на выходе к сборнику крепкого раствора, имеющему поплавковый клапан, абсорбер, размещенный в одном корпусе с испарителем и насос слабого раствора, отличающаяся тем, что, с целью упрощения конструкции, влажный канал сообщен с сухим в зоне выхода крепкого раствора из генератора, а вентилятор установлен на входе в сухой канал.., Со. ,Р гн: , .с;. ,К с0,Я 1 И 5 Н,(с)л . ",); .(Нг;1 И 1,с ВХО,(Г . С 011,)с"",Во, )Он(.:;";он,а)квь,г)ГР, )с 3)ГВ( гНЬл 3 ),Н(гсг)г) -Р( г Ь Н Н) Е,".(, И НаСОС С, с 00 О г)аС -.;. (.с,: тко этих установок яв, Иется С "(:г:ОС ГЬ КОВСТРЪКЦИИ ВСГ,С В,(....

Воздухоосушительная установка

Загрузка...

Номер патента: 1070385

Опубликовано: 30.01.1984

Автор: Майсоценко

МПК: F24F 3/147

Метки: воздухоосушительная

...потока из регенеративного воздухоохладителя 8, каналы 9 основного потока которого подключены к потоку осушаемого воздуха после адсороеров 1 и 2,Для переключения адсорберов с режима осушки на режим регенерации и обратно 5 10 15 20 25 Зо 35 40 предусмотрены клапаны 12 и 13. Каналы 10 соединены с теплообменником 11 воздуховодом 14 и внутри покрыты капиллярнопористым материалом 15. Нижняя часть теплообменника 11 соединена с каналами 10 трубопроводом 16, Установка оборудована фильтром 17.Установка работает следующим образом.Воздух на осушку забирается вентилятором и через клапаны 12 поступает в адсорбер 1, где осушается, и через клапан 13, после очистки в фильтре 17 от пыли адсорбента подается в каналы 9 воздухоохладителя 8,...

Устройство для тепловлажностной обработки воздуха кабины транспортного средства

Загрузка...

Номер патента: 1065249

Опубликовано: 07.01.1984

Автор: Майсоценко

МПК: B60H 3/04

Метки: транспортного, средства, воздуха, тепловлажностной, кабины

...снабжена смонтирО- ванным в каждой камере оросителем высакокипящей не смешиваемой с водой жидкости и установленным во второй камере оросителем воды, оборудованным регулируемым краном, первая камера снабжена поддоном для жидкости, ороситель,высококипящей жидкости каждой камеры связан трубопроводом с поддоном другой камеры, а перед выходными Патрубками в каждой камере.установлен каплеотделитель,При этом первая камера снабженаоросителем воды, оборудованным регулируемым краном и сообщенным соросителем воды второй камеры.На чертеже приведена принципиальная схема описываемого устройства.Устройство для тепловлажностнойобработки воздуха кабины транспортного средства содержит первую ка-.меру 1, снабженную входным патрубком 2 для подачи в...

Охлаждающее устройство

Загрузка...

Номер патента: 1060914

Опубликовано: 15.12.1983

Автор: Майсоценко

МПК: F28D 13/00

Метки: охлаждающее

...12 с до-.зирующим вентилем 13, через которуюподводится вода. Над перфорированной трубой 12 установлен сепаратор 14,Обе камеры 1 и 2 снабжены вЕрхнейи нижней распределительными решетками 15 и 16 соответственно. Нижняярешетка 16 снабжена осью поворота17, связанной линией управления 18с дозирующим вентилем 13.Охлаждающее устройство работаетследующим образом.Наружный воздух через патрубок 6поступает через нижнюю распределительную решетку 16 в камеру 2 исжижает дисперсный материал. Приконтакте воздуха с дисперсным материалом в результате теплообмена воздух охлаждается без изменения влагосодержания. Далее поток воздуха проходит через верхнюю распределительнуюрешетку 15 в патрубке 8 разделяетсяна два Потока - основной и вспомогательный....

Холодильная машина

Загрузка...

Номер патента: 1054633

Опубликовано: 15.11.1983

Авторы: Зексер, Цимерман, Агрич, Майсоценко

МПК: F25B 1/00

Метки: холодильная

...машины.Машина содержит компрессор 1, воздушный охладитель 2, воздушный конденсатор 3, регулирующий вентиль 4,испаритель 5 теплообменник 6, бак 7,заполненный водой, трубопровод 8, гидравлический клапан 9, установку 10 длякосвенно-испарительцого охлаждения воздуха, вентилятор 11 и выходные патрубки 12 и 13.Холодильная машина работает следующим образом.Компрессор 1 отсасывает пары хлад- агента из теплообменника 6 и нагнетает их через воздушный охладитель 2 в конденсатор 3. Затем жидкий хладагент дросселируется в регулирующем вентиле 4 и поступает в испаритель 5, где кипит, производя холодильное действие. Образующиеся при этом пары направляюч ся в теплообменник 6 и далее - во всасывающую магистраль компрессора 1. Бикл...

Способ обработки воздуха для кабины транспортного средства

Загрузка...

Номер патента: 1054108

Опубликовано: 15.11.1983

Авторы: Майсоценко, Цимерман, Зексер

МПК: B60H 3/04

Метки: воздуха, транспортного, кабины, средства

...повышением влагосодержания (при постоянном теплосодержании), Причем пределом снижения температуры обрабатываемого воздуха известным способом является начальная температура этого воздуха по мокрому термометру. Это ограничивает эффективность охлаждения воздуха в кабине и область применения известного способа.30Целью изобретения является повы шение эффективности охлаждения воздуха, подаваемого в кабину транспортного средства.Поставленная цель достигается тем, что согласно способу обработки воздуха для кабины транспортного сред, ства путем теплообмена потока наружного воздуха в зоне его контакта с промежуточным теплоносителем, который предварительно нагреваютили 40 охлаждают, в зоне обработки наружно-го воздуха распыляют промежуточный...

Аппарат контактного охлаждения газов

Загрузка...

Номер патента: 1043462

Опубликовано: 23.09.1983

Автор: Майсоценко

МПК: F28C 3/06

Метки: охлаждения, контактного, аппарат, газов

...в камере охлаждения. В циркуляциойных 1 трубах концентрично установлены входяшие погружная труба 7 дпя подачи охлаждаемого газа и погружная труба 8для подачи охлаждающего газа, которыезакреплены на крышке 9. Для выходаохлаждаемого и охлаждающего газана крышке 9 закреплены выходящиепатрубки 10 и 11, в которых установлены брыэгоулавлинаюшие устройства 12,В нижней части корпуса 1 установлены штуцеры 13 и 14 подачи и слива промежуточного теплоноси теля.Аппарат снабжен трубопроводом 15 с задвижкой 16 и оросителем 17, установленным в нижнем участке погружной трубы 8, размещенной в камере нагрева а верхний участок этой трубы подключен трубопроводом 15 к патрубку 11 выхода охлаждаемого газа.Погружная труба 8 в своей нижней части снаружи может...

Холодильная установка системы кондиционирования транспортного средства

Загрузка...

Номер патента: 1039743

Опубликовано: 07.09.1983

Автор: Майсоценко

МПК: B60H 3/04

Метки: кондиционирования, транспортного, средства, системы, холодильная

...высококипящей . жидкостъю и связанным капилляром с нижней часчъю теплообменника. 743 2На чертеже изображена схема холодильной установки системы кондициониро .вания транспортного средства.Холодильная установка содержит холодильную машину 1 со связанным с нейциркуляционным контуром испарителем 2,размещенным в термоаккумуляторе 3,заполненном жидким жплоносителем, Подиспарителем 2 расположен теплообмен, ник 4, размещенный в баке 5, заполненном жидким теплоносителем и включеннымв замкнутый циркуляционный контур 6потребителя 7. Контур 6 снабжен насо .сом 8. Испаритель 2 и теплообменники4 связаны между собой устройствомтеплопередачи, выполненном в виде трубы 9, Верхний закрытый конец а трубы9 установлен в тепловом контакте с испарителем 4....

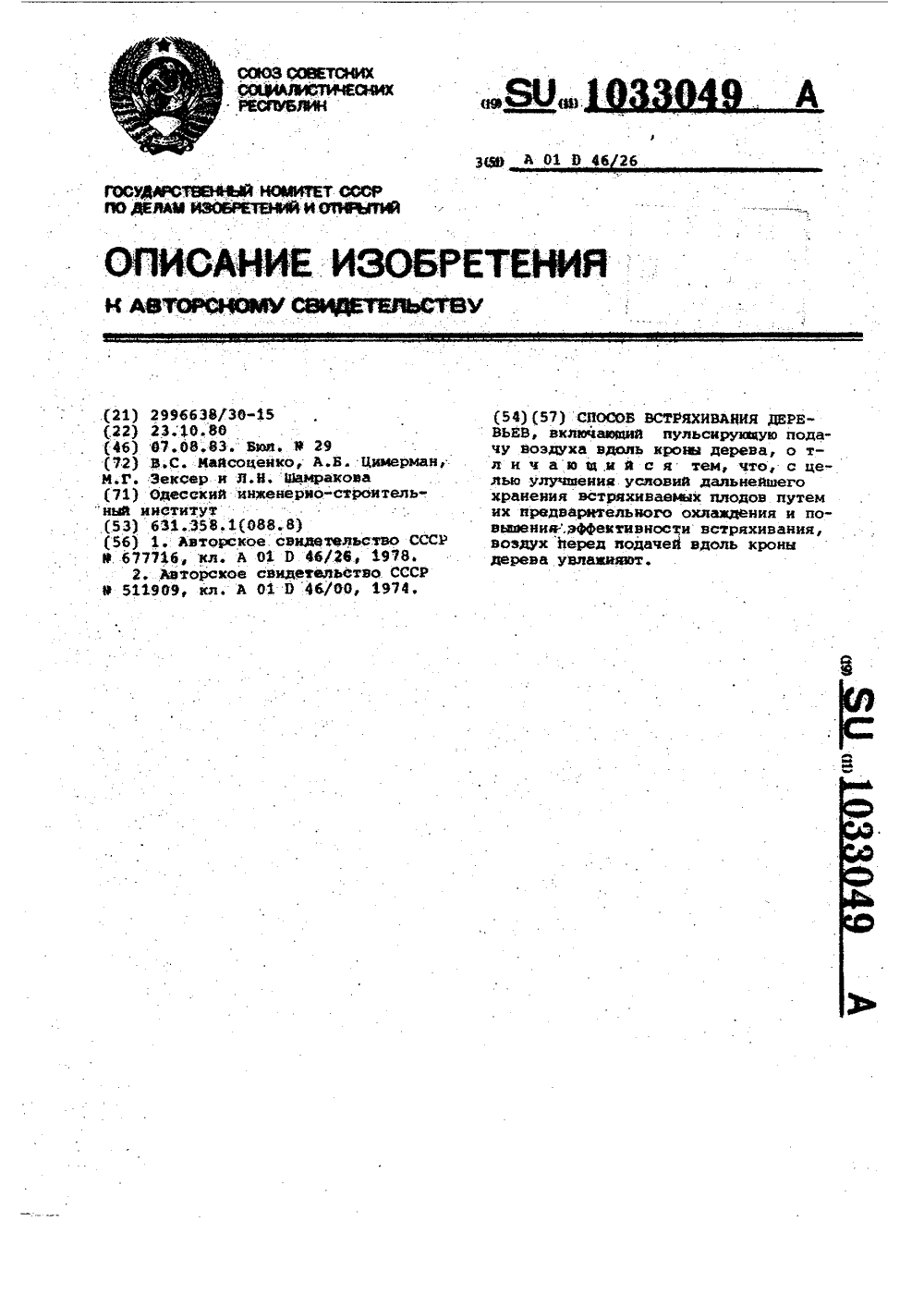

Способ встряхивания деревьев

Загрузка...

Номер патента: 1033049

Опубликовано: 07.08.1983

Авторы: Цимерман, Зексер, Майсоценко, Шамракова

МПК: A01D 46/26

Метки: деревьев, встряхивания

...изобретения - улучшение условий дальнейшего хранения ватрющваеюаяк плодов путем ихпредварительного охлаждения и повышение зФФектив-ЗЕности встряхивания,Поставленная цель достигаетсятеи, что воздух перед подачей вдолькрены дерева увлажняют.Тезиюлогия способа заключаетсяв аледуацем.Ноток воздуха подают, налрииер,веитиляторои, затем его закручивают йатемпература Влагосонаружного держание воздуха, наружногоСвоздуха,г/кг25 77 Испытания показали, что температура воздуха, подаваемого на встряхивание, снижалась в зависимостиУо , от климатической эоны на 10-16 С,и перед подачей на крону дерева адиабатически увлажняют, т.е. в этот поток воздуха распыляют воду, при этом относительная влажность воздуха возрастает до величины отно-....
