Мацуев

Струйное устройство для защиты турбореактивных двигателей от засасывания посторонних предметов при взлете и посадке самолетов

Загрузка...

Номер патента: 229974

Опубликовано: 10.03.2005

Авторы: Матвеев, Тарасов, Мацуев, Зимин

МПК: B64D 33/02

Метки: струйное, защиты, самолетов, турбореактивных, предметов, взлете, засасывания, двигателей, посадке, посторонних

Струйное устройство для защиты турбореактивных двигателей от засасывания посторонних предметов при взлете и посадке самолета, включающее в себя сопло, установленное под воздухозаборником, и воздухопровод с перекрывным краном, соединяющий закомпрессорную полость двигателя с соплом, отличающееся тем, что, с целью повышения эффективности устройства путем создания газоструйной защитной завесы и получения оптимально направленной зоны зашиты, сопло выполнено в виде удлиненной штанги с боковыми щелями, оси которых расположены перпендикулярно к оси воздухозаборника в плоскости, наклонной к горизонту под острым углом и снабжено свечой зажигания и топливной форсункой, питаемой от насоса...

Способ измельчения материалов в шаровых барабанных мельницах

Номер патента: 1543627

Опубликовано: 20.01.1995

Авторы: Платонов, Несмеянов, Пироцкий, Редько, Мацуев, Богданов

МПК: B02C 23/06

Метки: измельчения, шаровых, барабанных, мельницах

1. СПОСОБ ИЗМЕЛЬЧЕНИЯ МАТЕРИАЛОВ В ШАРОВЫХ БАРАБАННЫХ МЕЛЬНИЦАХ, включающий введение поверхностно-активных веществ (ПАВ) распылением в мельницу посредством форсунки на участки барабана, удаление от загрузки на расстояние 0,75-1,75 его диаметра, отличающийся тем, что, с целью повышения эффективности процесса измельчения, ПАВ подают направленным факелом в зону максимального обмена энергией между мелющими телами и измельчаемым материалом, а также на рабочие органы, расположенные внутри барабана мельницы.2. Способ по п.1, отличающийся тем, что всю массу ПАВ подают на "пяту" в зону падения мелющих тел.3. Способ по пп.1 и 2, отличающийся тем, что ПАВ вещества подают на мелющие тела в зону из отрыва от барабана мельницы.4....

Упругая муфта

Загрузка...

Номер патента: 1773292

Опубликовано: 30.10.1992

Авторы: Бесценный, Мацуев, Гарагуля, Сидоров

МПК: F16D 3/56

Метки: муфта, упругая

...в сторону другой полумуфты,Указанная совокупность существенных признаков в предложенном техническом решении позволяет повысить надежность и долговечйость и снизить трудоемкость регулировки жесткости муфты.На фиг,1-4 изображен предольный разрез предлагаемой муфты и разрезы А-А, Б-Б, В-В соответственно,Муфта состоит из двух флайцевых полу- муфт 1 и 2, промежуточного кольца 3 с радиальными пазами 4, плавно расширяющимися в сторону другой полумуфты, и пакетов упругихпластин 5; Полумуфта 2 выполнена со ступицей 6, имеющей на внешней цилиндрической поверхности шлицы 7 посредством которых обеспечивается подвижное соединение с ней промежуточного кольца 3. Промежуточное кольцо 3 с помощью винтов 8, установленных в резьбовых...

Трубная мельница

Загрузка...

Номер патента: 1560316

Опубликовано: 30.04.1990

Авторы: Коньков, Жигалова, Юшин, Мацуев

МПК: B02C 17/06

Метки: трубная, мельница

...5 обеспечивают дополнительное перемешивание материала в осевом направлении, что повышает эффективность процесса измельчения, особенно при работе мелющих тел в режиме истирания, так как способствуют формированию зернового состава измельчаемого материала с преобладанием тонких (мелких) 15 фракций.Выполнение рабочих органов на кольцеаых диафрагмах с одной стороны под углом 130 в 1, а с другой стороны - под углом 30 - 60 обеспечивает необходимую транспортирующую способность мельницы, образуя подобие шнека.Диапазон углов 130 - 150 и 30 - 60 установлен экспериментально из условия соотношения между транспортной и измельчающей способностью мельницы.25Угол установки рабочих органов определяется при изготовлении в зависимости от требуемой...

Навесной привод печного ролика

Загрузка...

Номер патента: 1557178

Опубликовано: 15.04.1990

Авторы: Леепа, Дьяков, Дьяконов, Мацуев, Добронравов, Васильев, Воробьев

МПК: C21D 9/00, F27B 9/30

Метки: печного, ролика, привод, навесной

...12 ролика.Навесной привод печного ролика раз мещен на хвостовике ролика 1 и опирается через раму 6 привода на цилиндри ческие витые пружины ", сжатия, которые установлены на раме 12 ролика. Редуктор 3 соединен быстроходным валом с хвостовиком печного ролика 1, а тихоходным валом - с валом электродвигателя 5 с помощью муфты 4. Цилиндрические витые пружины сжатия размещены на штоках 8 и торцами опираются на шайбы 9. Жесткость пружин 7 сжа 1557178При возникновении изгибньгх колебаний в печном ролике 1 пружины 7. сжатия амортизируют эти колебания, снижая динамическую составляющую нагрузок, воспринимаемые роликом 1. Статический прогиб шейки ролика 1 от действия веса привода печного ролика 1 уменьшается за счет противодействия пружин 7...

Устройство для центрирования самонапряженных труб большого диаметра

Загрузка...

Номер патента: 1508038

Опубликовано: 15.09.1989

Авторы: Савельева, Кулаков, Шабакин, Мацуев

МПК: F16L 1/00

Метки: труб, большого, диаметра, самонапряженных, центрирования

...опрокидывания во время центрирования ее относительно ранее установленного труоопровода 19. На стойке механизма 18 поворотно смонтирован рычаг 20, несущий ролик 21 и шарнирно соединенныйпротивоположным концом с цилиндром 22.11 а платформе 1 закреплены два силовых цилиндра 23 одностороннего действия, цозврапг штоков которых в исходное положение осбссцечивают пружины растяжения. Ц 1 токи цилицдров 23 снабжены ц 1 арцирцымц упорами 24. Управление силицдрамц 11, 12, 22, 23 осуцссствляетс я дистанционно с пульта правления. 5 О 15 20 25 30 35 40 45 50 4Устройство работает следующим образом.На заранее спланированном дне траншеи устройство устанавливают таким образом, чтобы опорные ролики 16 рамы 15 обхватывали трубу ранее уложенного...

Смеситель для перемешивания густотертой пасты

Загрузка...

Номер патента: 1463333

Опубликовано: 07.03.1989

Авторы: Красильщиков, Горячев, Мацуев, Кулаков, Шабакин

МПК: B01F 7/30

Метки: пасты, густотертой, смеситель, перемешивания

...и 12смесителя, отклоняя плоские пружины23, поворачиваются на осях 22 лопастей относительно осей валов 19,уменьшая тем.самым наибольшую пиковую энергоемкость перемешивания засчет снижения суммарного "миделева"сечения лопастей 20 мешалок 11 и 12.По мере уменьшения вязкости пасты засчет ее перемешивания с водой усилиена плоские пружины 23 со сторонылопастей 20 ослабевает и последниепостепенно под действием плоскихпружин 23, поворачиваясь на осях 22,возвращаются к исходному положению,увеличивая "миделево" сечение мешалок 11 и 12 и оставляя постояннымФормула изобретенияСмеситель, содержащий корпус с валами, на которых жестко закреплены радиально расположенные оси с лопастями, размещенными с возможностью поворота вокруг своих осей, и...

Устройство для испытаний трубопроводов

Загрузка...

Номер патента: 1435977

Опубликовано: 07.11.1988

Авторы: Шабакин, Караковский, Мацуев, Кулаков, Горячев

МПК: G01M 3/08

Метки: трубопроводов, испытаний

...18. Затем с помощью ручного привода 17 подвижная платформа 1 перемещается и устанавливается так, что испытуемое место трубопровода 8 (например, стык труб) находится между уплотнительными узлами.При этом как во время перемещения платформы 1, так и в период остановки благодаря центрирующему воздействию направляющих роликовых опор 12 барабан 4 остается соосным тому месту трубогровода 18, которое подвергается испытаниям. Это достигается тем, что барабан 4 установлен на платформе 1 на подпружиненных роликах 7, которые могут перекатываться по стойкам 3 и обеспечивают свободу барабану 4 в горизонтальном, поперечном его оси направлении, а пружины 6 допускают вертикальные смещения барабана 4, и тем, что расстояние между осями роликов...

Конвейерная линия для изготовления строительных изделий

Загрузка...

Номер патента: 1201137

Опубликовано: 30.12.1985

Авторы: Кулаков, Годило, Шабакин, Мацуев, Горячев

МПК: B28B 5/04

Метки: строительных, конвейерная, линия

...1 м.В прессе-формирователе 16, состоящем из портала 25, подвижных верхней26 и промежуточных 27 плит, а такженеподвижной нижней плиты 28,верхняя подвижная плита 26 шарнирно соединена со штоками нескольких (понеобходимой величине усилия при Формировании), например четырех, гидроцилиндров 29 фиг."3), а корпускаждого гидроцилйндра 29 шарнирнозакреплен в верхней части портала 25 пресса-формователя 16.Неподвижная нижняя 28, подвижныепромежуточные 2 и верхняя 26 плиты соединены поочередно между собойтягами 30 (Фиг.З и 9) с продольнымипазами. Тяги 30 соединяют каждуюыше расположенную плиту с ниже рас"оложенной.Длина продольного паза в тягах,Р30 определяет величину зазора междуверхней поверхностью нижележащейплиты и нижней поверхностью...

Бронефутеровка внутренней поверхности корпуса барабанной мельницы

Загрузка...

Номер патента: 1200977

Опубликовано: 30.12.1985

Авторы: Ковалев, Бочевер, Змарада, Юшин, Кузнецов, Мацуев, Щенников, Лебедев, Золотарев, Пироцкий, Воронин, Дмитриев

МПК: B02C 17/22

Метки: мельницы, внутренней, бронефутеровка, корпуса, барабанной, поверхности

...руд - в горнообогатитель"ной промышленности, угля - в энергетической и т,д,Цель изобретения - повышениеэффективности процесса измельчения, 1 Оулучшение качества готового продукта,снижение удельной металлоемкости.На фиг.1 схематически изображенабронефутеровка поперечное сечение;на фиг.2 - развертка половины бронефутеровки в сборе; на фиг.3 - примеры укладки прокатных элементовбронефутеровки, образующих рабочуюповерхность мельницы, переменныйкоэффициент сцепления которой с мелющей загрузкой может изменяться впределах 0,2 - 0,75; на фиг,4 - изменение в поперечном сечении угла отрыва мелющих тел от бронефутеровкив зависимости от изменения конфигурации рабочей поверхности.Бронефутеровка содержит прокатные элементы 1,2 и 3...

Грузоподъемный стол

Загрузка...

Номер патента: 1172877

Опубликовано: 15.08.1985

Авторы: Мацуев, Шабакин, Горячев, Кулаков

МПК: B66F 7/18

Метки: грузоподъемный, стол

...трубопроводами с плунжерным гидроцилиндром 4,Диаметры штоков и поршней дополнительных гидроцилиндров связаны зависимостью Рц- сР 1 М - 5Д 3 Л раскрывающей связь между диаметрами штоков и поршней каждого последующего дополнительного гидроцилиндра и числом остановок рамы, для обслуживания которых вводится каждый дополнительный гидроцилиндр. Формула является общей для всех последующих дополнительных гидроцилиндров. Она выведена из условия необходимости равенства объемов полостей дополнительных гидроцнлиндров тем объемам рабочей жидкости, которые требуются для подачи в плунжерный гидро- цилиндр при подъеме на заданную высоту.При равенстве расстояния между соседними этажами (шаг=сопз 1) для подъема с первого этажа на каждый следующий...

Устройство синхронизации сигналов времени

Загрузка...

Номер патента: 1167577

Опубликовано: 15.07.1985

Авторы: Мацуев, Сосницкий, Кутинов

МПК: G04C 11/02

Метки: времени, сигналов, синхронизации

...с погрешностью, превышающей .заданную. Величина погрешности, которая задана, определяется емкостью счетчика 3. При восстановлении канала связи цикл работы устройства повторяется.Управление работой блока 10 коррекции осуществляется потенциальными сигналами, поступающими с выхода второго триггера 11. Принимаемые эталонные сигналы, поступающие на информационный вход, блока 10 коррекции, совпадают с потенциальными сигналами, поступающими в блок 10 коррекции либо от прямого выхода, либо от инверсного выхода второго. триггера 11, что свидетельствует либооб отставании, либо об опережении шкалы времени АДСВ 8 относительно принимаемой эталонной шкалы. При отставании шкалы АДСВ 8 из блока 10 коррекции на вход опорной частоты АДСВ 8, кроме...

Процессор с совмещением операций

Загрузка...

Номер патента: 1138805

Опубликовано: 07.02.1985

Авторы: Петушков, Мацуев, Елисеев, Роговская

МПК: G06F 15/00

Метки: операций, совмещением, процессор

...микрокоманды цепочки совмещения КХ Формата во втором блоке 22 регистров сохраняются адрес базы для кома.ндь третьего уровня совмещения и адрес индекса для команды второго уровнясовмещения. Адрес базы для командывторого уровня совмещения хранитсяв регистре 19 адреса базы-индекса,Соответствуюшие признаки истинностихранятся в блоке 23 триггеров и в селекторе-мультиплексоре 18 базы-ин49 11388регистре хранятся два младших байтакоманды КХ формата, и форматныйкод следующей команды может быть выделен только после дополнительногопродвижения) в первую очередь выполняется загрузка форматного кода следующей команды из первого буферного регистра 30 в регистр 34 форматного кода, после этого в концетакта процессора выполняется продви...

Тонкослойный конусный сгуститель

Загрузка...

Номер патента: 1095939

Опубликовано: 07.06.1984

Авторы: Мацуев, Исаков, Атаманов

МПК: B01D 21/00

Метки: сгуститель, конусный, тонкослойный

...осаждение 1 1095939Изобретение относится к устройствам для сгущения минеральных суспензий и получения осветленной воды и может быть использовано приобогащении руд черных и цветных металлов, а также в производстве строительных материалов и очистке промьдпленных стоков,Известно устройтво, содержащееосадительные элементы, выполненные 10в виде наклонных труб с перфорированной поверхностью в верхней и ниж"ней частях Г 13Однако подвод осветляемой суспензии в данном устройстве через перфорации в нижней части труб ве устраняет встречных потоков образовавшегося осадка и осветляемой суспензии.Наиболее близким по технической 20сущности и достигаемому результатук предлагаемому является тонкослойный полочный сгуститель, содержащийцилиндрический...

Установка для уплотнения бетонных смесей в форме

Загрузка...

Номер патента: 1073105

Опубликовано: 15.02.1984

Авторы: Шабакин, Мацуев, Горячев, Кулаков

МПК: B28B 1/093, B28B 1/08, B28B 21/14 ...

Метки: форме, смесей, бетонных, уплотнения

...(не показан) осуществляется с помощь:о электромагнитных двухпозиционных двухходовых вентилей 14 с ручным дублированием.Гильза-удлинитель 11 выполнена в виде трубы с конусообразной наружной поверхностью с конусностью не менее л 1:100 В верхней, утолщенной части гильзы 11, приварен фланец 15, за который она крепится к траверсе 1, В нижней, тонкой части, гильза 11 на участке контакта с охватываемым виброгасящим устройством 12 выполнена полуразрезной с четырьмя прорезами 16.55Виброгасящее устройство 12, установленное между вибратором 9 или 10 и закрепленной на траверсе гильзой-удлинителемНа стойке 4 установлен механизм вертикальных перемещений 20, соединенный цепной передачей с траверсой 1.Ведущий диск 6 механизма вращения выполнен в...

Устройство для асинхронного сопряжения каналов связи

Загрузка...

Номер патента: 1053317

Опубликовано: 07.11.1983

Авторы: Мацуев, Варфоломеев, Андрияш, Гомельский

МПК: H04L 25/36

Метки: асинхронного, каналов, сопряжения, связи

...дешифратор 5 команд, блок б памяти (приемной стороны), фазовый дискри минатор 7, синтезатор 8 сигналов низких частот, блок 9 управления скоростью считывания, блок 10 формирования.частоты считывания, блок 11 временного выравнивания тактов, пер вый блок 12 временного преобразования сигналов, перераспределитель 13 тактов передачи, второй блок 14 временного преобразования сигналов и перераспределитель 15 тактов приема;Период следования активных команд стаффинга уменьшается за счет перераспределения тактов основного и дополнительного каналов связи без изменения номинальной скорости в групповом синхронном потоке.На фиг.2 показано изменение Фазы тактовой частоты абонентского сигнала на передаче относительно,тактовой частоты основного...

Многоэтажный пресс для изготовления панелей

Загрузка...

Номер патента: 988578

Опубликовано: 15.01.1983

Авторы: Горячев, Мацуев, Кулаков, Годило

МПК: B30B 7/02

Метки: многоэтажный, панелей, пресс

...плите каждого этажа пресса, к ролику 13 осуществляется через гибкую, например, приводную цепную передачу, состоящую из ведущей звездочки 15, жестко закрепленной на выходном валу червячного редуктора, ведомой звездочки 16, жестко закрепленной на оси ролика 13 и цепи 17. Ос вращения ведущей звездочки 15 совмегдсна с линией 18 заделки рессоры 9. В этом случае натяжение цепи 17 на всем участке работы подрессоренного ролика 13 буде; оставаться постоянным, что необходимо для нормальной работы привода.Для предотвращения бокового смещения поддонов 10 во время их горизонтального движения в прессе по подрессоренным роликам 8, на нижней 6 и промежуточных 3 подвижных плитах расположено по несколько, например по три с каждой стороны, веотикальных...

Межкамерная перегородка трубной мельницы

Загрузка...

Номер патента: 988334

Опубликовано: 15.01.1983

Авторы: Ковалев, Пироцкий, Лебедев, Петравичюс, Мацуев, Новиков

МПК: B02C 17/18

Метки: трубной, межкамерная, перегородка, мельницы

...- схема ее классифицирующего устройства, 988334. Межкамерная перегородка состоит иэ перфорированной 1 и сплошной 2 диафрагмвыполненных в виде усеченных конусов, между которыми смонтировано классифицирующее устройство 3 с чередующимися сплошными 4 и пер форированными 5 плоскими трапециедальными секторами, плоскости которых расположены под углом 30-90 О друг к другу. Межкамерная перегородка снабжена аспирационным патрубком 10 6 и имеет разгрузочные устройства 7 и 8.Межкамерная перегородка работает следующим образом.Материал поступающий к перфори-, 15 рованной диафрагме 1, проходит сквозь ее отверстия и попадает на классифицирующееустройство 3, где происходит его просеивание, причем мелкие частицы проходят еквозь стенки пер О форированных...

Устройство для уплотнения бетонной смеси в форме

Загрузка...

Номер патента: 977169

Опубликовано: 30.11.1982

Авторы: Кулаков, Руденко, Синева, Мацуев, Рагозин

МПК: B28B 1/087

Метки: уплотнения, смеси, бетонной, форме

...форме содержит основание 1 и вертикально-подвижную раму 2, связанные между собой направляющими 3 с резинометалли 977169ческими втулками 4 и контактирующие другс другом посредством наковален 5.На основании 1 смонтирован механизмвертикальных перемещений в виде валов 6с эксцентриками 7 и контактирующих с последними упоров, выполненных в виде охватывающих эксцентрики кольцевых обойм 8,связанных с основанием 1 пружинами 9. Обоймы 8 выполнены в виде подшипников качения с внутренним. подвижным кольцом 10и наружным неподвижным кольцом 11, Ва олы 6 с эксцентриками 7 связаны между собой общим приводом. Внутренние концы направляющих 3 соединены с торцами подвижной рамы 2.Устройство работает следующим образом,15Эксцентрик 7, вращаясь, вращает...

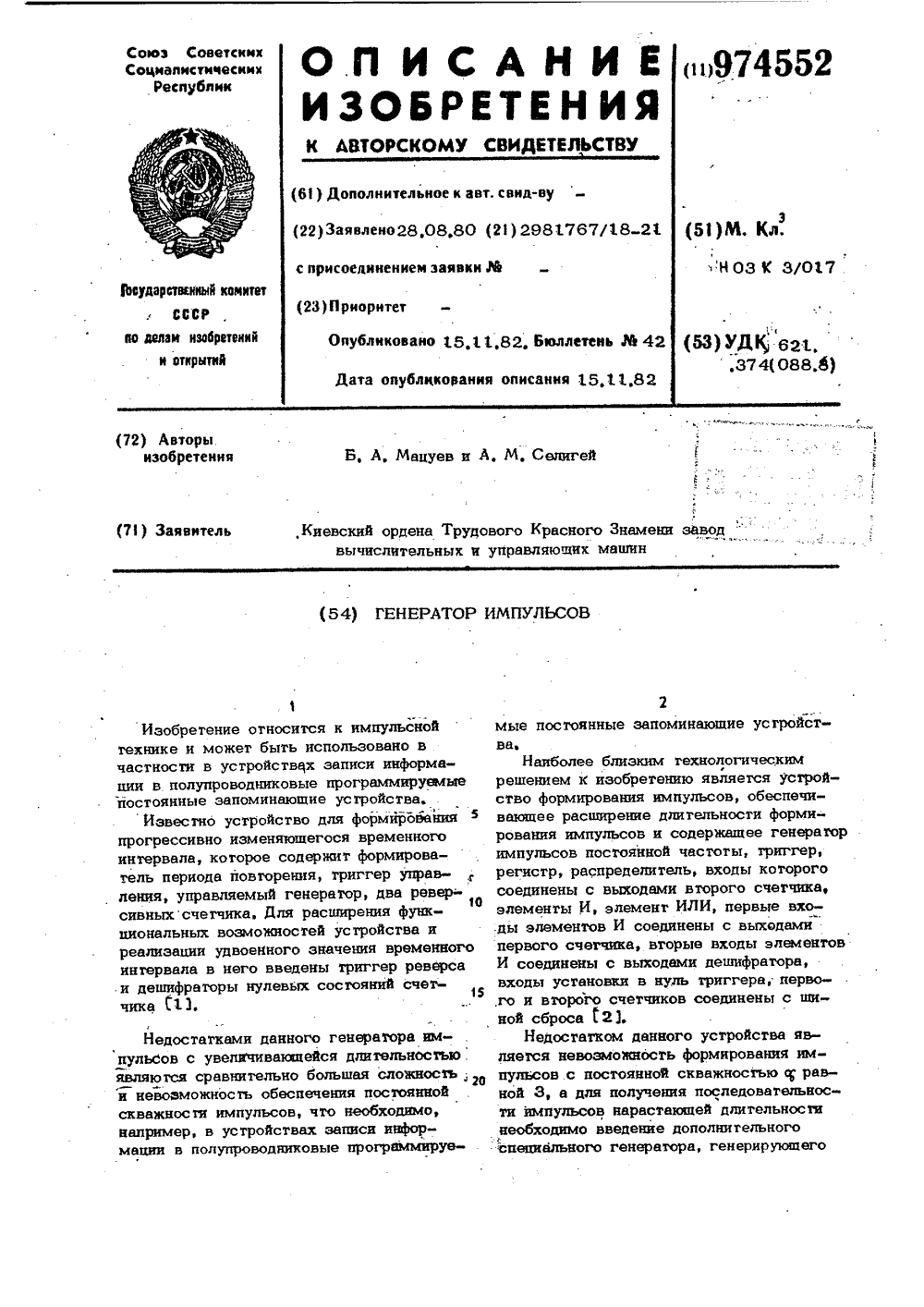

Генератор импульсов

Загрузка...

Номер патента: 974552

Опубликовано: 15.11.1982

Авторы: Мацуев, Селигей

МПК: H03K 3/017

Метки: импульсов, генератор

...остается постоянной.В известных генераторах импульсовс увеличивающейся длительностью используется сравнительно сложное схематическое решение и не обеспечивается постоянство скважности импульсов.Йанный генератор импульсов с увеличивающейся длительностью имеет следующеетехктпо-зкономические преимущества перед известными генераторами того женазначения; меньшую сложность; большуюэкономичность; более высокую надежность.Ожидаемый экономический эффект, достигаемый при использовании изобретения,определяется экономией оборудования. 3 07455 последовательность импульсов с нарастающей скважностью и от него осуществлять запуск схемы.Цель изобретения - расширение функ,циональных возможностей путем генериро вания последовательности импульсов...

Способ сгущения минеральных суспензий

Загрузка...

Номер патента: 969288

Опубликовано: 30.10.1982

Авторы: Исаков, Ганин, Фролов, Мацуев

МПК: B01D 21/26

Метки: сгущения, суспензий, минеральных

...734 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4ет по времени на 2 - 3 суток от качества сгущенного продукта, выгружаемого из классификатора. Это объясняется тем, что емкость сгустителя значительно больше емкости классификатора. Таким образом, объединяют сгушенные продукты, характеризуюшие разное исходное питание.Цель изобретения - повышение содержания твердого в конечном продукте и уменьшение площади сгущения,Поставленная цель достигается тем, чтосогласно способу сгушения, заключающемуся в разделении их на фракции в классификаторе и последующем выводе песков в радиальный сгуститель, а слива - в...

Устройство для разбраковки микросхем

Загрузка...

Номер патента: 968852

Опубликовано: 23.10.1982

Авторы: Коваль, Кулик, Мацуев, Селигей

МПК: G11C 29/00, G11C 7/24

Метки: микросхем, разбраковки

...с эталонной информациейустанавливается во второй блок 3 кон 524тактов, а микросхема с дефектными битами - в первый блок 2 контактов. Висходном состоянии счетчики 1 и 11,триггеры 16 и 17 находятся в нулевомсостоянии. На пятый вход блока 4 управления подаются тактовые сигналы, Приподаче на четвертый вход блока 4 управления разрешающего потенциала начинается работа адресного счетчика Х врежиме счета тактовых сигналов. При/этом происходит последовательный перебор адресов микросхем, установленныхв первый 2 и второй 3 блоки контактов,и выборка содержащейся по этим адресам информации. Информация из микросхемы с дефектными битами считывается всегда в прямом коде и поступает напервые входы блока элементов И 5, Спомошью счетчика 11...

Трубная мельница

Загрузка...

Номер патента: 961759

Опубликовано: 30.09.1982

Авторы: Звягинцев, Петравичюс, Лебедев, Мацуев, Щенников, Пироцкий

МПК: B02C 17/06

Метки: трубная, мельница

...пересечением двух концентрических окружностей скривой, близкой к логарифмической спирали (фиг, 2),При.вращении мельницы наклонные кольцевые диафрагмы образуют тело вращениятипа качающейся либелы и создают переменный объем шароматериальной загрузкина участке перед кольцевыми диафрагмами.На фиг. 2 представлены два положения1 и 11, которые занимает мелющая загрузкав объеме между межкамерной перегородкой 5и наклонной кольцевой диафрагмой привращении мельницы.При положении 1 зона измельчения имеет объем Ч 1, при положении 11 зона измельчения имеет объем Ч = Ч 1 + ЬЧ, гдеЬЧ определяется углом наклона кольцевых зодиафрагм к продольной оси мельницы. Уменьшение угла наклона кольцевых диафрагм снижает эффективность процесса измельченияза счет...

Устройство для асинхронного сопряжения каналов связи в системах с временным разделением каналов

Загрузка...

Номер патента: 949836

Опубликовано: 07.08.1982

Авторы: Андрияш, Мацуев, Коган, Варфоломеев

МПК: H04L 25/36

Метки: сопряжения, каналов, временным, асинхронного, разделением, системах, связи

...трем).На выходе сумматора 11 формируетсятактовая последовательность, равная сумме трех входных последовательностей, причем временные позиции выходной последовательности поочередно соответствуют временным позициям первой, второй и третьейвходным последовательностям. Последовательность с выхода сумматора 11 поступаетна вход формирователя 12 частоты, представляющего собой делитель частоты с коэффициентом деления К, при этом число последовательностей и и коэффициент деленияК связаны зависимостью К=п+1 (в данном случае 1=4). В результате деления начетыре получается последовательность, временные позиции которой поочередно расположены во временных позициях первой, второй и третьей входных последовательностейсумматора 11. Сформированная с...

Устройство для контроля информации

Загрузка...

Номер патента: 815728

Опубликовано: 23.03.1981

Авторы: Мержвинский, Мацуев, Сосницкий

МПК: G06F 11/00, G11C 29/00

Метки: информации

...5, блок 3 сравнения и сумматор 4.Дешифратор 5 выделяет из поступающей информации служебные символы и синхросигналы. Символы поступают на соответствующие входы блока 6 форматов, а синхросигналы - на счетчик 7, выходы которого поразрядно соединены со входами дешифратора 14 теста, блока 6 сравнения форматов. Сигналы с выходов дешифраторов 5 и 14 поступают в блок 6 сравнения форматов на соответствующие входы, элементов 15 И так, что, в случае прихода символа ШС на определенном ему в контролируемом сообщении месте, на выходе одного из элементов 15 И формируется сигнал. Этот сигнал через элемент 16 ИЛИ устанавливает триггер 17 в положение, разрешаюшее работу элемента 18 И. Затем в случае, если за время, определяемое форматом контролируемого...

Способ измельчения высокопрочногоцемента

Загрузка...

Номер патента: 799814

Опубликовано: 30.01.1981

Авторы: Семенов, Орлова, Мацуев, Нерастенко, Лебедев, Пироцкий, Козка, Родионов

МПК: B02C 19/00

Метки: измельчения, высокопрочногоцемента

...камере трубной мельницы,что является недостатком данногоспособа.Цель изобретения - улучшение качества цемента и удешевление егопроизводства.Указанная цель достигается тем, 30 что в способе измельчения высокопроч799814 Формула изобретения Составитель Н. Бибина Редактор Н, Безродная Техред Н.Барадулина Корректор Г. НазароваЗаказ 10251/7 Тираж 672 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ус, Раушская наб д, 4/5Филиал ППП "Патент", г. ужгород, ул, Проектная, 4 ного цемента в трубных и шаровых мельницах, включающем помол цементной шихты в присутствии тьнкодисперсной минеральной добавки, последнюю предварительно обрабатывают органическим активным веществом и вводят в мельницу в...

Буферное запоминающее устройство с автономным контролем

Загрузка...

Номер патента: 763973

Опубликовано: 15.09.1980

Авторы: Мержвинский, Мацуев, Сосницкий

МПК: G11C 7/00, G11C 29/00

Метки: контролем, буферное, автономным, запоминающее

...с входами устоойства,Устройство работает следующим образом. В исходном состоянии реверсивный счетчик 4 и регистры сдвига1 установлены в нулевое положение, а коммутатор 6 обеспечивает сижрониэацию тактов управления регистрами 1 от сигналов устройства счи тывания информации (не показано). С выходов регистров савига 1 через коммутатор 3 считывается код Пус- ф 5 10 15 20 25 30 35 4Информация от устройства считывания, начиная с граничного коаа, поразрядно записывается в регистры сдвига 1, первый разряд - в первый регистр, второй разряд - во второй регистр и т.д. В момент появления второго граничного кода, который свидетельствует о конце первого сообщения, при условии правильности записанной в регистры эа это время информации, на вход...

Центробежно-воздушный сепаратор

Загрузка...

Номер патента: 712148

Опубликовано: 30.01.1980

Авторы: Воронин, Пироцкий, Юшин, Мацуев, Хромых, Орлова

МПК: B07B 7/083

Метки: сепаратор, центробежно-воздушный

...радиального перемещения30 отбойных лопаток.На чертеже изображен центробежно-воздушный сепаратор,В корпусе 1 на конце ведущего вала 2, закреплена разбрасывающая тарелка 3 с находящимися над ней отбойными лопатками 4 и имеющая отверстия под штоки 5 и б, которые могут вертикально перемещаться. Верхние концы штоков шарнирно соединены с рычагом 7 и вилкой 8 радиального и углового перемещения лопаток. Рычаг 7 закреплен на оси 9 и имеет возможность вращаться. Один из его концов соединен шарниром со штоком 5, а другой в виде вилки входит в кольцевую проточку вала 10 отбойной лопатки. На конце вала лопатки закреплена вилка 8, шарнирно соединенная со штоком 6.Нижние концы штоков 5 и 6 жестко закреплены в дисках 11 и 12, которые наса- жены на...

Поверхностно-активная добавка к цементу

Загрузка...

Номер патента: 631483

Опубликовано: 05.11.1978

Авторы: Мацуев, Гимашева, Пироцкий, Грибанова, Малинин, Тарнаруцкий

МПК: C04B 7/35

Метки: цементу, добавка, поверхностно-активная

...комплексы лигносульфонат - Са (ОН)2, практически ликвидируют на некоторое время защитную пленку поверхностно-активного веществана исходных частицах цемента, чтоприводит к бурной кристаллизации гндроалюминатов кальция и Со(ОН 1 в капиллярном пространстве, способствующей сокращению сроков схватывания иложномусхватыванию,О При добавлении к лигносульфонатам обладающих основностью аминов происходит координирование протоков сульфо. рупп лигносульфонатов по неподелен; ной паре электронов азота в аминах. Это приводит к ослаблению способности лигносульфонатов взаимодействовать с СдОН и уменьшает возможность образования их комплексов, что, в свою очередь, способствует ликвидации аномального влияния лигносульфонатов на сроки схватывания цемента. В...

Способ помола портланд цементного клинкера и добавок

Загрузка...

Номер патента: 607589

Опубликовано: 25.05.1978

Авторы: Боровик, Пироцкий, Иванов, Мацуев

МПК: B02C 23/06

Метки: цементного, портланд, клинкера, добавок, помола

...3020 3110 54 51 3,6 575 32,3 3 ходится в пределах от 0,75 до 1,75 диаметра мельницы.Данное условие базируется на том, что фракции измельченного портпандцементного клинкера отличаются различной размалываемостью, 5 обусловленной физико- минералогическими н структурнымн особенностями клинкера, а также режимом его обжига и охлаждения.Наибольшей сопротивляемостью измельчению обладают фракции клинкера 1-5 мм. 10 На участке мельницы, где содержание этой фракции максимальное, наблюдается замедпение процесса измельчения, поэтому целесообразно использовать поверхностнсь-активную добавку именно на этом участке.15Спфсоб осуществцяют на полупромьшиенной мельнице размером 1 х 7 м. Для помола был взят клинкер Подольского цементного завода и гипс. В...
