Лузин

Способ формирования самообжигающегося анода алюминиевого электролизера с верхним токоподводом

Загрузка...

Номер патента: 1724737

Опубликовано: 10.07.2000

Авторы: Турушев, Фризоргер, Новиков, Захаров, Поленок, Лузин, Янко, Савинов

МПК: C25C 3/12

Метки: токоподводом, верхним, самообжигающегося, формирования, анода, алюминиевого, электролизера

Способ формирования самообжигающегося анода алюминиевого электролизера с верхним токоподводом, включающий периодическую расстановку штырей и коксование углеродистого тела с коэффициентом относительной термической деформации в коксо-пековой части анода 1,9 - 2,6, отличающийся тем, что, с целью снижения выбросов смолистых веществ с поверхности анода и расхода анодной массы, во время расстановки штырей коксование углеродистого тела ведут с коэффициентом относительной термической деформации в верхней части коксо-пековой композиции, равным 1,2 - 1,5.

Способ получения аморфного твердого тела

Номер патента: 681982

Опубликовано: 10.09.1999

Авторы: Мендрин, Лузин, Худяков, Соколова

МПК: C23C 14/28, C23C 14/58

Метки: тела, аморфного, твердого

1. Способ получения аморфного твердого тела, включающий напыление металла на холодную подложку, отличающийся тем, что, с целью увеличения степени аморфизации выше рентгеноаморфного состояния, уменьшения зон когерентного рассеяния, увеличения толщины аморфных изделий, напыление проводят с энергией 0,1 - 1000 эВ с одновременным облучением поверхности растущей пленки атомами гелия с энергией 50 - 1000 эВ до достижения концентрации атомов гелия 1 - 15 ат.%, после чего изделие нагревают до температуры плавления полученного изделия и охлаждают до комнатной температуры, причем нагрев и охлаждение проводят со скоростью 102 - 106 град/сек.2. Способ по п.1, отличающийся...

Способ получения кристаллического материала

Номер патента: 738425

Опубликовано: 10.09.1999

Авторы: Худяков, Соколова, Мендрин, Лузин

МПК: C23C 14/28

Метки: кристаллического

1. Способ получения кристаллического материала, включающий напыление ионов материала на холодную подложку, отличающийся тем, что, с целью снижения температуры плавления материала и повышения диффузионной подвижности атомов, напыление проводят с энергией 0,1 - 1000 эВ с одновременным облучением поверхности растущей пленки атомами гелия с энергией 50 - 1000 эФ.2. Способ по п.1, отличающийся тем, что температуру подложки поддерживают от 4,2 К до 0,3 температуры плавления металла.

Измельчающий элемент ротора центробежной дробилки

Номер патента: 1436320

Опубликовано: 20.06.1996

Авторы: Лузин, Шутов, Лейкин, Нерадов, Герасимов

МПК: B02C 13/28

Метки: центробежной, элемент, ротора, дробилки, измельчающий

Измельчающий элемент ротора центробежной дробилки, содержащий имеющую форму сектора пластину с проушиной для ее крепления на оси, отличающийся тем, что, с целью повышения эффективности процесса дробления, на поверхностях пластины, перпендикулярных оси ее крепления, в радиальном направлении выполнены пазы треугольного поперечного сечения с вертикальной стенкой по ходу вращения измельчающего элемента.

Футеровочная плита цилиндрической части барабанной мельницы

Номер патента: 1795584

Опубликовано: 20.10.1995

Авторы: Гладков, Галицкий, Лузин, Шур, Шутов, Егошин

МПК: B02C 17/22

Метки: барабанной, цилиндрической, мельницы, плита, части, футеровочная

ФУТЕРОВОЧНАЯ ПЛИТА ЦИЛИНДРИЧЕСКОЙ ЧАСТИ БАРАБАННОЙ МЕЛЬНИЦЫ по авт. св. N 1724363, отличающаяся тем, что, с целью интенсификации процесса измельчения и снижения проскальзывания загрузки, плоскость лобовой поверхности имеет подъем в сторону тыльной поверхности с радиусом, равным радиусу максимального шара загружаемого в мельницу, а скругление между тыльной поверхностью и подъемом выполнено по радиусу, равному радиусу минимального размера шара, загружаемого в мельницу.

Устройство для соединения электроразъемов между разделяемыми отсеками космического аппарата

Номер патента: 1380138

Опубликовано: 30.09.1994

Авторы: Жирнов, Лузин, Матыленко

МПК: F42B 15/08, B64G 1/64

Метки: соединения, разделяемыми, аппарата, между, отсеками, электроразъемов, космического

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ЭЛЕКТРОРАЗЪЕМОВ МЕЖДУ РАЗДЕЛЯЕМЫМИ ОТСЕКАМИ КОСМИЧЕСКОГО АППАРАТА, содержащее две части межблочного соединителя, каждая из которых закреплена на одном из отсеков, при этом одна из частей соединена тягой с приводом, зафиксированным разрушаемым элементом, отличающееся тем, что, с целью повышения надежности соединения и разделения электроразъемов при воздействии эксплуатационных нагрузок на разделяемые отсеки, оно снабжено компенсатором относительных перемещений соединяемых отсеков, выполненным в виде двух взаимно подпружиненных пластин, размещенных на направляющих шпильках, при этом одна из пластин закреплена, на тяге, другая - на соответствующей части соединителя.

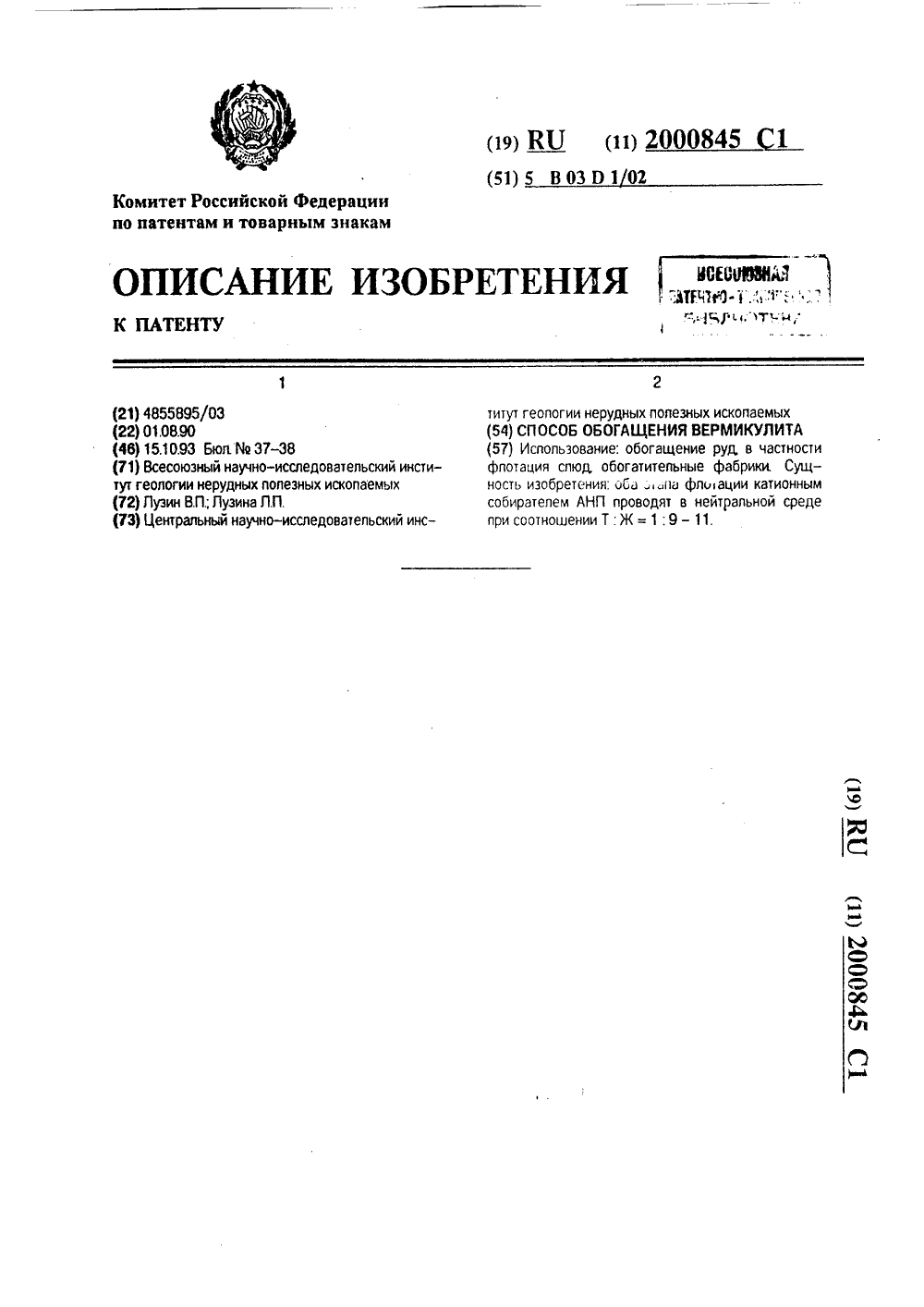

Способ обогащения вермикулита

Загрузка...

Номер патента: 2000845

Опубликовано: 15.10.1993

Авторы: Лузин, Лузина

МПК: B03D 1/02

Метки: обогащения, вермикулита

...вергликулита проводили по примеру 1, но с тем отличием, что соотношение Т:Ж = 1:9. Результаты получения вермикулитового концентрата и технологические показатели обогащения приведены в таблице.П р и м е р 3. Обогащение вермикулита проводили цо примеру 1, но с тем отличием что соогнсшени Т:Ж = 1.10 Результаты получения вермикулитового концентрата и технологические показатели обогащения приведены в таблицеП р и гл е и 4 Обогацени вермикупитэ провОдили цо цриг.еру 1, но с тем отличием, что соотношение Т:Ж = 111 Результаты получения вергликулитового концентрата и технологические показатели обогащения приведены в таблицеП р и м е р 5. Обогащение верглцкулита проводили по примеру 1, но с тем оличиегл, ч го соотношение Т.Ж - 1 12...

“комплексная установка “биота”

Загрузка...

Номер патента: 1837811

Опубликовано: 30.08.1993

Авторы: Лузин, Музыка, Гайдук, Татевосян

МПК: A23N 17/00, C02F 11/04

Метки: биота, комплексная

...газов до 37-40 С в тег 1 лообменнике 7 эти.20газы поступают через блок 10 культуральной жидкости в фотореактор 9, Одновременно в фотореэктор 9 подают электроэнергию от газотурбинного агрегата 8 для обеспечения искусственного освещения. В фотореакторе происходит фотосинтез с интенсивным ростом микроводорослей хлореллы (или спирулины), Из фотореактора 9 жидкость в виде суспензии хлореллы поступает в сепаратор 11. Обогащенный кислородом воздух иэ сепаратора поступает в газотурбинный агрегат 8 для интенсификации процесса горения. Из сепаратора 11 суспензию хлореллы подают в неметаллический бассейн 12, который размещен в контактной зоне сверх- высокочастотного генератора 13, Поддейст-, вием токов высокой частоты происходит разрушение...

Орудие для безотвальной обработки почвы

Загрузка...

Номер патента: 1831980

Опубликовано: 07.08.1993

Автор: Лузин

МПК: A01B 49/02, A01B 35/28

Метки: почвы, орудие, безотвальной

...на рамке, посредством поводка шарнирно соединенной с основной рамой, стабилизирует глубину рабочего хода орудия, способствует выравниванию ложа семян.На фигЛ изображена секция орудия для беэотвальной обработки почвы, вид сверху; на фиг.2 - сечение секции с одним диском,Предлагаемое устройство состоит из грядилей 1 основной рамы к которым при помощи стоек 2 прикреплена плоскорежу- щаяО-образная лапа 3, установленная под углом к направлению движения орудия. Впереди кромки лезвия лапы по ходу движения орудия на расстояниид паиска; на лезвия лапы к гориз где д - ди да-уг о он- тали;д - зазор между концом иглы диска и лезвием лапы, вынесены игольчатые диски 4, установленные на рамках попарно, причем каждая рамка посредством поводка 5...

Камера для ремонта подводного трубопровода

Загрузка...

Номер патента: 1828984

Опубликовано: 23.07.1993

Автор: Лузин

МПК: F16L 55/18

Метки: трубопровода, ремонта, камера, подводного

...ремонта подводного трубопровода; на фиг.2 - узел крепления хомута к камере, установленной на ремонтируемом участке трубопровода; на фиг.3 - различие положения камеры при выполнении ремонтных работ.1828984 Ю Камера состоит иэ цельного полого коробчатого корпуса 1 с углублением 2 для размещения ее на ремонтируемом участке подводного трубопровода 3, окна 4 с уплотняющим элементом 5, патрубка с фланцем 6, трубы 7 для откачки воды иэ корпуса 1, балластных грузов 8, отверстия с резьбой 9, глухого стакана 10 и хомута 11, имеющего фигурный паз 12, в который вставляется крепежный винт 13 с резьбой 14, буртиком 15, крышкой 16, удерживающей крепежный винт и рукояткой 17.Установка камеры на трубопроводе производится следующим образом.Собранную...

Шаговый электродвигатель

Загрузка...

Номер патента: 1826111

Опубликовано: 07.07.1993

Авторы: Лузин, Меронов, Поздняков

МПК: H02K 37/00

Метки: шаговый, электродвигатель

...катушки 5, охватывающие два полюса 3 (см. фиг. 1).Шаговый электродвигатель работаетследующим образом,Одна клемма источника постоянного тока (не изображен) постоянно подключена кобщей для всех фаз нулевой точке, а фазные 5обмотки точками А, В, С и Д посредствомкоммутатора поочередно подключаются квторой клемме источника постоянного тока,создавая в статоре 2 катушками 5 вращающееся магнитное поле, которое прйводит во 10вращение ротор 1.Выполнение зубчатых полюсов статорас боковыми поверхностями, совпадающимис боковыми поверхностями его крайних зубцов, позволяет значительно уменьшить рассеяние магнитного потока между зубчатымиполюсами, а соответственно, использоватьмаксимально возможное число зубцов статора, что обеспечивает достижение...

Многофазный шаговый электродвигатель

Загрузка...

Номер патента: 1820982

Опубликовано: 07.06.1993

Автор: Лузин

МПК: H02K 37/00

Метки: шаговый, многофазный, электродвигатель

...у = 360/2.е = = 360/2" 4 = 45.В щаговых двигателях с малым угловымшагом 1 для упрощения конструкции штампа и Облегчения укладки в пазы катушекзубчатые полюса выполняются прямыми,т,е, имеют одинаковую ширину по всей высоте, В этом случае угол у между серединами ОсноВаниЙ зубчатых пОлюсОВ ОДНОЙфазы принимается равным 360 О/2 е = 0,51,а между серединами оснований смежныхзубчатых полюсов различных фаз равным360 О/2 а + 0,5 1.Также в двигателях с малым угловымшагомдля облегчения укладки катушек впазы статора коэффициенты и и 1 принимаются большими, т.к, В этом случае расстояние между, зубчатыми полюсамиувеличивается за счет уменьшения числа,зубцов на зубчатых полюсах.Упрощение технологии изготовленияпредложенного шагового двигателя...

Способ определения шероховатости поверхности

Загрузка...

Номер патента: 1816963

Опубликовано: 23.05.1993

Авторы: Крит, Паволоцкий, Борисов, Цвелев, Лузин

МПК: G01B 7/34

Метки: поверхности, шероховатости

...так и с гладкой поверхности, изготовленной из того же материала. По разнице этих коэффициентов судят о шероховатости поверхности. 1 ил. определения шероховатости поверхности может быть реализован с помощью устройства, изображенного на чертеже. Это устройство содержит вакуумную камеру, в 00 которую помещен металлический кожух, выполняющий функции коллектора 4 вторич- (ных ионов, входную диафрагму 1 и сО электрод-супрессор 2. Образец 3, шерохо- (ватость поверхности которого контролиру- ( ) ется, помещен в металлический кожух, электрически изолированный как от образца 3, так и от корпуса вакуумной камеры, внутри которой выполняется обработка и в сопутствующее ей определение шероховатости поверхности. Ионный пучок 5 попадает на образец 3...

Способ огневой зачистки металла

Загрузка...

Номер патента: 1811453

Опубликовано: 23.04.1993

Авторы: Яськин, Дайкер, Белогловский, Кирсанов, Богатырев, Лузин

МПК: B23K 7/08

Метки: металла, огневой, зачистки

...флюса были направлены под углом 74-77 по отношению к струе и пересекали струю в месте ее контакта с ребрами заготовки. При этом расход кислорода на боковые струи 9 составляет 40 - 150 м /ч, а расход флюса, подающегося через боковые сопла 3, составляет 20-60 кг/ч. Основная струя кислорода 6 и вводимый в нее поток флюса 5 составляет 140-160 кг/ч при зачистке металла в холодном состоянии (20 - 200 С) и соответственно 70 - 80 кг/ч при зачистке металла в горячем состоянии (1000 С) обеспечивает зачистку верхней грани заготовки, а образующиеся при этом заплески в верхней части боковых граней заготовки удаляются за счет воздействия на них боковых струй кислорода и флюса, причем потоки флюса вводятся подуглом 74-77 и пересекают эти струи в месте...

Лотковый вибропитатель для сыпучих материалов

Загрузка...

Номер патента: 1794812

Опубликовано: 15.02.1993

Авторы: Лузин, Гладков, Гассеев, Шутов, Шур, Комина

МПК: B65G 11/00, B65G 65/30

Метки: сыпучих, лотковый, вибропитатель

...за счет устранения налипания материала на лоток и, как следствие этого, снижения расхода электроэнергии на транспортирование (не нужно вибрировать "потяжелевший" лоток), стабилизации подачи материала, снижения расходов на обслуживание (нет необходимости удалять налипший материал), повышения сроков эксплуатации вибропитателя.На фиг. 1. представлен вибропитатель; на фиг, 2 - теоретический чертеж брахистохроны.Вибропитатель содержит бункер 1, под выгрузочным отверстием 2 которого закреплен лоток З.соединенный жестко с вибратором 4. Профиль днища лотка от задней торцевой стенки 5 до плоскости днища 6 выполнен в виде участка брахистохроны (циклоиды) 7.Вибропитатель работает следующим образом.Поступающий из бункера 1 материал через...

Способ управления загрузкой промышленной мельницы многокомпонентной шихтой

Загрузка...

Номер патента: 1791035

Опубликовано: 30.01.1993

Авторы: Пачин, Верещагин, Лузин

МПК: B02C 25/00

Метки: промышленной, шихтой, загрузкой, многокомпонентной, мельницы

...шихты в лабораторной мельнице, устанавливают режим измельчения, соответствующей постоянству вещественного состава продукта помола, определяют соотношение компонентов в корпусе мельницы и в соответствии с этим соотношением осуществляют первоначальную загрузку промышленной мельницы, а последующую подачу исходной шихты осуществляют с заданным соотношением компонентов.Сущность способа заключается в следуШихту ЗЮ 2+ гчаО измельчают в пневмоимпульсном измельчителе производительностью 100 кг/ч, Технологическими мельчение этой шихты проводят влабораторном пневмоимпульсном измельчителе производительностью 1 кг/ч. Первоначально моделируют газодинамический режим сепарации измельчаемого материала, Это достигается путем изменения расхода...

Способ обогащения руд

Загрузка...

Номер патента: 1791030

Опубликовано: 30.01.1993

Авторы: Пачин, Лузин

МПК: B02C 23/06

Метки: руд, обогащения

...выводится в пылеприемное ус-. тройство. Более прочный компонент измельчается незначительно, а при дозированной йагруэке не измельчается и накапливается в корпусе измельчителя, Следовательно в начальный период помола измельчается компонент, обладающий наименьшей механической прочностью и его концентрация в продукте помола преобладает. Этот компонент принимается за ключевой, Если продолжать измельчение и не выводить из процесса помола остаток, то в корпусе аппарата произойдет такое его накойление, при котором частицы прочного компонента будут взаимодействовать между собой и измельчаться, В результате наступит установившийся режим измельчения, при котором концентрация компонен-. тов в продукте помола будет соответствовать их...

Режущая головка для кислородно-флюсовой зачистки

Загрузка...

Номер патента: 1787719

Опубликовано: 15.01.1993

Авторы: Новокрещенов, Кирсанов, Лузин, Белогловский, Садовникова, Белозеров, Дайкер

МПК: B23K 7/08

Метки: кислородно-флюсовой, головка, режущая, зачистки

...качество поверхности металла, Происходит это потому, что газофлюсовая смесь, поступающая через цилиндрический патрубок, равномерно распределяется по сечению этого патрубка и попадает под углом 40 - 43 к отражательной пластине, При этом, чтобы обеспечить требуемое расширение потока флюса в пределах фронта зачистки, необходимо, чтобы отношение длины наклонной части отражательной пластины к диаметру флюсоподводящего патрубка составляло 6,3-6,5.На фиг,1 показана режущая головка для кислородно-флюсовой зачистки, вид сбоку; на фиг,2 - разрез А-А на фиг,1.Режущая головка 1 для кислороднофлюсовой зачистки содержит флюсовое сопло, состоящее из отражательной пластины 2 и ограничительных пластин 3, 4, Флюс вводится во внутрь сопла по...

Вращающаяся печь

Загрузка...

Номер патента: 1784820

Опубликовано: 30.12.1992

Авторы: Лузин, Тюхтеев, Стрижов, Слободчиков, Бельтюков, Дубовик, Смирнов

МПК: F27B 7/20

Метки: печь, вращающаяся

...выход готового продукта, то есть уве личиаает производительность печи иснижает выброс пыли а атмосферу.45На чертеже представлена вращающаяся печь, общий вид.Печь содержит вращающийся барабан1, топливную горелку 2 и узел пылеподавления 3, выполненный в виде газоструйного 50излучателя, установленного со стороны "хоЛодного" конца печи на расстоянии 0,01-0,2диаметра печи по продольной оси барабана1,Вращающийся барабан 1 опирается на 55катки 4, имеющие электропривод 5, обеспечивающий вращение барабана 1 вокруг продольной оси, Со стороны "холодного" концапечи имеется загрузочное устройство 6,а состороны "горячего" конца-разгрузочный узел, выполненный в виде камеры 7, Для отвода газов предназначен отводящий газоход 8.Вращающаяся печь...

Устройство для сушки топлива

Загрузка...

Номер патента: 1783261

Опубликовано: 23.12.1992

Авторы: Лузин, Гладков, Шутов, Шур, Горбатенко

МПК: F26B 17/12

Метки: сушки, топлива

...полок в точкахсхода топлива расположены по касательнойк брахистохроне, при этом расстояние между зубьями гребенки выполнено увеличивающимся в направлении движения топлива,а расстояние между отбойным листом инижней пересыпной полкой выполнено неменее максимально возможного размеракуска топлива,На фиг,1 изображено устройство длясушки топлива; на фиг,2 - узел на фиг,1; нафиг,3 - разрез А - А на фиг.2. Устройство состоит из корпуса 1, патрубков подвода топлива 2, сушильного агента 3 и отвода газотопливной смеси 4, пересыпных полок 5. Пересыпные полки 5 установлены на одной из боковых стенок корпуса с перекрытием друг друга, а на противоположной стенке корпуса дополнительно установлен отбойный лист 6, закрепленный по нормали к плоскости...

Центробежная дробилка

Загрузка...

Номер патента: 1782654

Опубликовано: 23.12.1992

Авторы: Лейкин, Нерадов, Григорьев, Лузин

МПК: B02C 13/18

Метки: дробилка, центробежная

...угла наклона обечгйки, Представ- . обечайки 15,лен вариант дробилки- с одним. Вследствие того, что обечайки 15 постудополнительным диском.пают над поверхностью дополнительногодиска 10 и размещены с радиальным зазором ближе к оси ротора от дополнительных неподвижных элементов 13, куски исходного материала не попадают на них, а по обечайкам 15 сбрасываются через отверстия 14 на диск 6, вдоль его разгоннцх лопаток 7 направляются к периферийным дробящим частям 8, где измельчаются путем скола между их верхними кромками и нижними кромками размещенных над ними неподвижных элементов 9, Остальная. часть исходного материала (не попавшая на дополнительном диске 10 в отверстия 14) поступает в каналы, образованные на поверхности дополнительного...

Центробежная дробилка для хрупких материалов

Загрузка...

Номер патента: 1780833

Опубликовано: 15.12.1992

Авторы: Нерадов, Герасимов, Лузин, Лейкин

МПК: B02C 13/16

Метки: хрупких, дробилка, центробежная

...образом.Исходный материал по загрузочной горловине 14 поступает в центральную часть диска 4 ротора, приведенного во вращение, и за счет действия центробежных сил транспортируется к периферии диска, При этом кориолисовы сипы обуславливают движение вдоль разгонных лопаток в том числе и поворотных их частей). Дробление происходит между выступами неподвижных элементов 13 и передними кромкамиповоротных измельчающих элементов 6. Передними гранями элементов 6 раздробленные куски отбрасываются к решетке 15; куски размером мейее ширины щелей пойадают в кольцевой зазор между корпусом 1 и решеткой 15 и выпадают вниз через разгрузочную горловину 17, Куски большего размера додрабливаются на решетке 15 ударами элемейтов 6 и также попадают в...

Крышка нагревательного колодца

Загрузка...

Номер патента: 1774960

Опубликовано: 07.11.1992

Авторы: Бондаренко, Миронов, Труфанов, Соколова, Лузин, Локтионов, Бурлачко

МПК: C21D 9/70

Метки: нагревательного, крышка, колодца

...балки и сьемный элемент. снлбженнлч лэ;1 нк 1 но пересекаюции поперечными арками из огнеупорного кирпича; в каждой из которых размещены огнеупорные распорные перемычки, упирающиеся в арки. Огнеупорные кирпичи в нижней части арок и перемычек фещены относительно друг друга, образуя выступы. а пространство между арками и перемычками заполнено жароупорным бетоном. При закрытом. положении крышки ее футеровка подвергается воздействию печных газов. Выступы входят в жароупорный бетон, прочно удерживая его в пространстве между арками и перемычками и способствуя повышению стойкости крышки в 1,.5-2 раза. 3 ил. щимися железобетонными балками, обТаэующими выпуклую кверху конструкцию,Недостатком известной крышки является высокая стойкость...

Подвесной свод печи

Загрузка...

Номер патента: 1770709

Опубликовано: 23.10.1992

Авторы: Лузин, Голод, Тараканчиков, Тэйкман, Вельсин, Брызгалов, Аббакумов

МПК: F27D 1/02

Метки: печи, подвесной, свод

...термические напряжения 2 кг/см 2 нижней, обращенной к рабочей температуре огневой части кирпича (температура начала деформации). Внешняя сила обжима ряда определяется только площадью поперечного сечения ряда и этим допускаемым напряжением 2 кг/см и составляет 1000- 3000 кг. Соотношение шага и вертикального размера Ь, равное 4, характерно для малых вертикальных размеров и более легких материалов ряда, а равное 2-для больших размеров и тяжелых материалов, Соотношение шагаи размера ряда Ь в интервале 2-4 является оптимальным для предлагаемой конструкции свода, в которой вертикальный размер и может иметь величину 400-600 мм, т.о. в 2-3 раза больше существующих, Кроме того, это соотношение является оптимальным и с точки зрения...

Периклазовый огнеупор

Загрузка...

Номер патента: 1770310

Опубликовано: 23.10.1992

Авторы: Фролов, Киселева, Бочаров, Лузин, Чуклай, Бибаев, Коптелов

МПК: C04B 35/04

Метки: огнеупор, периклазовый

Способ формирования самообжигающегося анода алюминиевого электролизера с верхним токоподводом

Загрузка...

Номер патента: 1768663

Опубликовано: 15.10.1992

Авторы: Фризоргер, Беляев, Адамов, Захаров, Поленок, Кулеш, Лузин, Бондарев, Новиков, Курилкин

МПК: C25C 3/12

Метки: самообжигающегося, алюминиевого, токоподводом, верхним, электролизера, формирования, анода

...штырей в течение двух-четырех суток высоту коксо-пекового слоя поддерживают равной 0,7 - 0,9 его номинальной величины. 40 45 50 Составитель В.ФризоргерТехред М Моргентал Корректор М,Керецман Редактор А,Бер Заказ 3623 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 стей на подошве и случаев проникновения массы в расплав), возрастает удельный выход угольной пены и повышается расход углеродного сырья и электроэнергии на единицу выпускаемой продукции.Целью настоящего изобретения является сокращение расхода анодной массы и электроэнергии.Поставленная цель достигается тем, что перед...

Обеззараживатель водопотока

Загрузка...

Номер патента: 1768522

Опубликовано: 15.10.1992

Авторы: Машкин, Машкина, Лузин

МПК: B03C 5/00, C02F 1/46

Метки: водопотока, обеззараживатель

...в прототипе протвкайтмежду электродми трехфазной системы, а йспользованирзащитных диэлектр 3 чеСских.плОйк йа электродах позволяет значительно снизить величину рабочего тока, в итоге это позволяет значи. тельно снизить расход электрической энергии на обеззараживание.".На чертеже показана принципиальная схема обеззараживателя водопотока. Он состоит из электроизоляционного корпуса 1, который разделяется перфорированными диэлектрическими перегородками 2, между которыми установлены сетчатые электроды, металл которых покрыт защитной диэлектрической пленкой, фазные 3, 3, 3 и заземленные 4, 4, 4, 4 фазные электроды соединены по круговой перестановке друг с другом и выведены на соответствующие фазы трансформатора 5 з-х фазного источника...

Центробежная дробилка

Загрузка...

Номер патента: 1761270

Опубликовано: 15.09.1992

Авторы: Нерадов, Лейкин, Герасимов, Лузин

МПК: B02C 13/16

Метки: центробежная, дробилка

...то есть по радиусу диска 2, Корпус 1 снабжен крышкой 17 с загрузочным патрубком 18. Выемки 4 закрыты сверху крышками 19,Дробилка работае следующим образом.Исходный материал по загрузочному патрубку 18 поступает в центральную часть диска 2 и за счет центробежных сил транспортируется вдоль разгонных лопаток 3 по каналам 5 и переходит на поверхности выступов 12 молотка 6, Смещением центра тяжести молотков 6 с выступами 12 относительно осей шарниров 7 в сторону, противоположную направлению вращения дисков 2, достигается плотное прижатие выступов 12 к наружной поверхности диска 2 за счет центробежных сил, стремящихся повернуть молотки 6 вокруг осей шарниров 7.Переходя с поверхности диска 2 на поверхность выступов 12, куски материала...

Центробежная дробилка

Загрузка...

Номер патента: 1761269

Опубликовано: 15.09.1992

Авторы: Баранчугов, Лейкин, Лузин, Герасимов, Нерадов

МПК: B02C 13/16

Метки: центробежная, дробилка

...с помощью болтов 21.Ротор 3 снабжен осевым распределительным конусом 22.Дробилка работает следующим образом,Ротор 3 приводится во Вращение. Дробимый материала падается через горловину 16, равномерно распределяется по окружности конусом 22, подхватывается разгон- ными лопатками 6 и за счет действия центробежных сил движется к периферии диска 5, Рабочие (передние) грани элементов 8 являются продолжением разгонных лопаток 6, Основное разрушение материала происходит между смежными кромками подвижных элементов 8 и неподвижных элементов 9, Раздробленный материал отбрасывается к отбойной обечайке 12, защищенной от износа футеровкой 19 и выпадает вниз,Ротор 3 при вращении вызывает интенсивное радиальное движение воздуха, захватываемого...

Ротор центробежной дробилки

Загрузка...

Номер патента: 1761268

Опубликовано: 15.09.1992

Авторы: Герасимов, Лузин, Лейкин, Баранчугов, Нерадов

МПК: B02C 13/16

Метки: ротор, центробежной, дробилки

...помощью распределительного конуса 7, навинчиваемого на ступицу ротора.Для облегчения установки и извлечения пальцев 5 крепления поворотных дробящих элементов 4 на верхних гранях 11 коробчатых выступов 8 выполнены отверстия 15, Пальцы установленысверху, Надежная фиксация пальцев обеспечена тем, что их извлечение возможно только при совмещении профилей головок 14 и отверстий 1, то есть при таком положении пальцев, в котором они не могут находиться при вращении ротора, так как центробежной силой эксцентричные головки разворачиваются в противоположном направлении,Ротор работает следующим образом, По оси ротора сверху подается дробимый материал. Он распределяется равномерно по окружности посредством конуса 7, Центробежными силами материал...
