Устройство для измерения средней скорости изменения частоты и линейности модуляционных характеристик частотно модулированных генераторов

Загрузка...

Номер патента: 1781632

Опубликовано: 15.12.1992

Авторы: Струков, Лошаков, Шишлин, Батурин, Тельнов

МПК: G01R 23/00

Метки: характеристик, изменения, частоты, линейности, модулированных, частотно, модуляционных, скорости, средней, генераторов

...10, первый полосовой фильтр 11, переключатель 12, фазовращатель 13, второй строб- каскад 14, второй фазовый модулятор 15,первый фазовый модулятор 16, первый усилитель 17, электронно-счетный частотомер 18, второй фазовый детектор 19, второй сумматор 20, первую линию задержки 21, второй генератор пилообразного напряжения 22, осциллограф 23, первый фазовый детектор 24, вычитатель 25, второй направленный аттенюатор 26, первый направленный аттенюатор 27, первый сумматор 28, видеоусилитель 29, интегратор 30, частотно-модулированный генератор 31, первый генератор пилообразного напрякения 32.При этом в устройстве соединены последовательно автогенератор 8, делитель частоты 9. Генератор пилообразного напряжения 32, частотно-модулированный...

Кормушка для молодняка сельскохозяйственных животных

Загрузка...

Номер патента: 1738180

Опубликовано: 07.06.1992

Авторы: Лошаков, Быхаленко, Фисяченко, Бойко, Манчинский

МПК: A01K 5/00

Метки: сельскохозяйственных, молодняка, животных, кормушка

...на повышение эффективности кормления в молочный период их выращивания.В известныхустройствахдля кормления молодняка сельскохозяйственных животных жидкими или сыпучими кормами емкости установлены в неподвижном основании или неподвижный по отношению к основанию,Применение установленного с возможностью качания корпуса в форме сферы, усеченной в одной плоскости и имеющим края углублением для жидкого или сыпучего корма, позволит повысить эффективность кормления жидкими и сыпучими кормами.На фиг. 1 изображена предлагаемая кормушка для молодняка сельскохозяйственных животных при кормлении жидкими кормами; на фиг. 2 - то же, при кормлении сыпучими кормами.Кормушка для молодняка сельскохозяйственных животных содержит корпус 1 в форме сферы со...

Сосковая поилка для молодняка сельскохозяйственных животных

Загрузка...

Номер патента: 1724131

Опубликовано: 07.04.1992

Авторы: Манчинский, Фисяченко, Лошаков, Бойко

МПК: A01K 9/00

Метки: сельскохозяйственных, поилка, молодняка, сосковая, животных

...закрепленной на ней соской 4, соединенной шлангом 5 с емкостью для жидкого корма. Между подвижным 6 и неподвижным 7 упорами в ограничительных шнеках 8 размещена пружина 9. Уровень заполнения трубопровода 1 жидким кормом контролируется по указателю 10.Сосковая поилка для молодняка сельскохозяйственных животных работает следующим образом,Соска 4 в исходном положении выходным открытым отверстием направлена вверх и уровень жидкости в ней при заполненном трубопроводе 1 сжидким кормом не может быть выше уровня в емкости. При кормлении животного происходит поворот соска 4 на подпружиненной обойме 2 вниз пружиной 9 возвращается в исходное положение. 1 3. и. ф-лы, 2 ил. по отношению к трубопроводу 1 с перемещением жидкого корма к открытому...

Вентиляционное устройство транспортного средства

Загрузка...

Номер патента: 1710365

Опубликовано: 07.02.1992

Авторы: Воробьев, Овчинников, Лошаков

МПК: B60H 1/26

Метки: средства, транспортного, вентиляционное

...представляетсобой ось, соединенную одним концом слюком и проходящую внутри фланца со ступицей, а другим - . с кулачком рукоятки при 5 вода, при этом в ступице выполненнаправляющий паэ, в котором размещенштифт, жестко связанный с осью.На фиг,1 изображено устройство в закрытом положении; .на фиг,2 - то же, в от 10 крытом положении; на фиг.3 - вид А нафиг 1; на фиг.4 - сечение Б-Б на фиг.1; нафиг.5- сечение В-В на фиг.1; на фиг,6 - видГ на фиг,1.Вентиляционное устройство транспорт 15 ного средства содержит крышку 1 с уплотнительной прокладкой 2, выполненной сокнами 3, соосными.окнам.4 и 5 в крышке 1.Проем люка выполнен в виде двух Окон 6 в,стенке 7 транспортного средства. К стенке20 7 прикреплены защитные отбортовки 8 изамкнутая по...

Формирователь частотно-модулированных сигналов

Загрузка...

Номер патента: 1702515

Опубликовано: 30.12.1991

Авторы: Тельнов, Костыря, Голубев, Лошаков

МПК: H03C 3/00

Метки: формирователь, частотно-модулированных, сигналов

...ЦАП 1. Управляющее откорректированное напряжение с выхода первого сумматора 2 поступает на управля ющий вход ГУН 3 и изменяет частоту егоколебаний в сторону уменьшения отклонения Д 1 На следующем такте работы опор 1702515вого сумматора 2. Кроме того, суммарная ошибка с выхода блока 10 памяти поступает на второй вход второго сумматора 9, где суммируется с кодом й Дз(1) на следующем такте работы опорного генератора 7, Скорректированное управляющее напряжение с выхода первого сумматора 2 поступает на управляющий вход ГУН 3, Этот процесс продолжается до тех пор, пока код ошибки не станет равен нулю, При этом изменение частоты ГУН 3 прекратится и система автоматической подстройки будет находиться в динамическом равновесии.Таким образом, с...

Формирователь частотно-модулированных сигналов

Загрузка...

Номер патента: 1702513

Опубликовано: 30.12.1991

Авторы: Тельнов, Голубев, Лошаков, Пронин, Костыря

МПК: H03B 23/00

Метки: частотно-модулированных, сигналов, формирователь

...с увеличением напряжения на выходе втооого блока 11 интегрирования, Напряжение с выхода БВХ 1 О используется в 1+1-м такте работы устройства для подсторойки скорости изменения частоты, С этой целью напряжение с выхода БВХ 10 (фиг, 2, е) поступает на вход первого блока интегрирования, выходное напряжение которого (фиг. 2, ж) подается на управляющий вход управляемого усилителя 7 и изменяет его коэффициент усиления так, что сводится к нулю напряжение на выходе блока 9 сравнения, При этом изменяется крутизна корректирующего управляющего напрякения на выходе второго блока 11 интегрирования, которое псступает на управляю.ций вход управляемого генератора 16 и первый уход блока 9 сравнения. Описанный г,роцесс повторяется до тех пор, пока на...

Обод колеса

Загрузка...

Номер патента: 1698088

Опубликовано: 15.12.1991

Авторы: Скок, Лошаков, Шальвель, Олейник

МПК: B60B 25/14

Метки: обод, колеса

...прилегающими к наружной поверхности бортового кольца по обе стороны от его разреза,ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ОПИСА ИЕ ИЗОБК АВТОРСКОМУ СВИДЕТЕЛЬСТВ1(71) Кременчугский колесный завод(56) Авторское свидетельство СССРМ 779102, кл. В 60 В 25/14, 1978,(57) Изобретение относится к колесамтранспортных средств, Цель изобретения -Изобретение относится к колесам транспортных средств, преимущественно высокой проходимости, на широкопрофильных шинах с регулируемым давлением.Цель изобретения - повышение надежности и безопасности в эксплуатации обода путем исключения его самопроизвольной раэбортовки,На фиг.1 изображено колесо, часть общего вида; на фиг.2 - вид А на фиг.1; на фиг.З -сечение Б-Б на фиг.1; на фиг.4-узел...

Обод колеса транспортного средства

Загрузка...

Номер патента: 1684096

Опубликовано: 15.10.1991

Авторы: Платицына, Шальвель, Лошаков, Олейник

МПК: B60B 21/02, B60B 25/14

Метки: обод, транспортного, средства, колеса

...основание обода 1 с двумя коническими полками 2 для бортов 3 шины 4 (угол наклона полок 5 - 15),Монтажный ручей 5 имеет три разнесенных по окружности сегментных углубления 6. Съемное бортовое кольцо 7 установлено в кольцевой канавке замочной части 8 основания обода 1 и имеет поперечный разрез 1, Для предотвращения самопроизвольного разведения торцов бортового кольца 7 на одном из торцов выполнен выступ 9, а на другом - охватывающий его паз 10 (фиг,З),Колесо может использоваться в бездисковом варианте установки на ступицу.Сегментные углубления 6 не препягствуют установке обода на спицевую ступицу конической поверхностью замочной части 8, поскольку располагаются в промежутках между спицами. В то же времясегментные углубления значительно...

Кормушка для молодняка сельскохозяйственных животных

Загрузка...

Номер патента: 1676545

Опубликовано: 15.09.1991

Авторы: Манчинский, Шпыро, Фисяченко, Бойко, Лошаков

МПК: A01K 5/00

Метки: животных, молодняка, кормушка, сельскохозяйственных

...продольный паэ 4, Держатель 5 емкостей б для жидкого и сыпучего кормов смонтирован на раме 7 с планкой 8 и имеет воэможность вертикально перемещаться в направляющих 9 паза 4 вместе с рамой 7, Трубопрсвод 10 с краном 11 и раздаточным шлангом 12 служит для заполнения емкостей б жидким кормом, Желоб 1 имеет ограждение 13.Кормушку для молодняка сельскохозяйственных животных используют следующим образом.В нерабочем положении держатель 5 емкостей 6 расположен в пазу 4 желоба 1 (фиг.З и 4), При подъеме планки 8 рама 7 вертикально перемещается в направляющих 9 и держатель 5 емкостей б выходит иэ паза 4, При полном выходе держателя 5 с рамой 7 иэ паза 4 последняя фиксируется в направляющих 9 и, поворачиваясь вниз, держатель 5 емкостей б...

Виброгрохот

Загрузка...

Номер патента: 1651993

Опубликовано: 30.05.1991

Авторы: Лошаков, Куевда, Засельский, Учитель, Новомлинцев, Пустынский, Мельников, Хайло, Чирва, Балабатько, Альтшулер

МПК: B07B 1/46

Метки: виброгрохот

...короба 1 установлен вибровозбудитель 4, а в плоскости сита 2 - поперечные балки 5. Вершиныд;образных элементов 6 скобой 7 шарнирно соединены с балками 5, а ветви, выполненные в виде ступенек, опираются на ситои следующую балку 5,-образные элементы выполнены из отдельных секций й установлены рядами поперек направления движения материала так, что вершины элементов каждого последующего ряда расположены между ветвями смежных элементов предыдущего ряда, а вершины всех элементов 6 обращены к загрузочному концу виброгрохота,Элементы выполнены -образными с отогнутыми концами. Форма может быть построена на основе следующих дополнительных данных (см, фиг,З и 4); угол при вершине а = 15 - 20; соотношение длины линейной части 1 к отогнутой...

Смесительная установка

Загрузка...

Номер патента: 1648541

Опубликовано: 15.05.1991

Авторы: Растегаев, Рычков, Лошаков, Бурмака, Александрова

МПК: B01F 15/02

Метки: смесительная

...с пневмоцилиндром 35, установленным на корпусе шкафа,Смесительная установка работает следующим образом.Операция загрузки.Узел 3 разгрузки отсоединен от смесителя 2 и последний остановлен. Загрузочный люк 11 смесителя открывается и к смесителю 2 подсоединяется узел загрузки. К патрубку 9 отсоса пыли подключается система отсоса пыли и очистки воздуха (не показана). Смеситель загружается продуктом(порошком двуокиси хрома), предназначенным для перемешивания (усреднения), Загрузка осуществляется из нескольких бочек. После заполнения смесителя 2 узел 1 загрузки отсоединяется и загрузочный люк 11 закрывается,Операция перемешивания (усреднения),Смеситель 2 приводится во вращение. По окончании процесса перемешивания смеситель...

Способ контроля концентрации вольфрама в связующей фазе твердых сплавов карбида вольфрама с кобальтом

Загрузка...

Номер патента: 1569692

Опубликовано: 07.06.1990

Авторы: Лошаков, Туманов

МПК: G01N 27/72

Метки: фазе, вольфрама, концентрации, кобальтом, связующей, карбида, сплавов, твердых

...поле.Как видно из Фиг.2., при постояннойнапряженности ноля в интервале от 120до 1 000 кА/м значения разности 7/С-КСдля сплавов МС-Со с различной весовойдолей кобальта укладываются на однупрямую линик, Это означает, что разность бС-КС (в отличие от 6/С) зависит лишь от концентрации вольФрамав связующеР фазе Ч . Поэтому представФленные на фиг. 2 прямые 5-8 представляют собой градуировочные граФики дляопределения Чпо величине разностиб /С-КС в ненасьпцающих полях напряженностью соответственно 500, 300, 1 60и 120 кАм,Способ осуществляк 1 т следующим образом.При постоянноР напряженности ненасьпцающего поля (1 20 или 300 кА/М) наэталонных образцах сплавов УС-Со содинаковым составом связующей Фазыи различной весовоР долеР С...

Способ центрирования световодов

Загрузка...

Номер патента: 1502960

Опубликовано: 23.08.1989

Авторы: Фаловский, Лошаков, Попков, Гайдуков, Малышев, Измайлов, Бабкин, Ковалев

МПК: G01B 11/27

Метки: световодов, центрирования

...скрепленный со шпинделем 2 и предназначенный для установки в него центрируемого световода 4 с наконечником 5, источник 6 света, установленный на станине 1 так, что он оптически связан с входным торцом центрируемого световода 4, шторку 7, установленную по 35 ходу пучка лучей из выходного торца центрируемого световода 4 после центрирующего патрона 3, фоторегистрирующий блок 8, выполненный, например, в виде матрицы ПЗС с блоками управления (не показаны) и установленный по ходу пучка лучей из выходного торца центрируемого световода после шторки 7 индикатор 9, подключенный к выходу фоторегистрирующего блока 8.45Устройство, реализующее предложенный способ, работает следующим образом.Пучки лучей от источника б света проходят через...

Трансформируемое здание

Загрузка...

Номер патента: 1502736

Опубликовано: 23.08.1989

Автор: Лошаков

МПК: E04B 1/343

Метки: здание, трансформируемое

...11 с неподвижными частями 3 телеско-40 пических стоек с возможностью поворота и расположения горизонтально. Расстояние между осью шарнира 11 соединения плиты 7 перекрытия с неподвижной частью 3 стойки и осью шарнира соединения ее с тягой 8 равно величине выдвижения подвижной части 2 телескопической стойки и удвоенному расстоянию между осью шарнира 10 соединения тяги 8 и пане ли 4 покрытия по горизонтали до оси шарнира 9 соединения тяги 8 с плитой 7 перекрытия. Плита 7 перекрытия может быть снабжена противовесом 12, прикрепленным к цей, 55 На внутренних неподвижных панелях5 стен устацовлецы направляющие 13Т-образного сечения, а на подвижных панелях 5 стен закреплены ролики 14 Между подвижной 5 и неподвижной 6 панелями стен...

Формирователь линейно-частотно-модулированных сигналов

Загрузка...

Номер патента: 1501250

Опубликовано: 15.08.1989

Авторы: Подяпольский, Фурса, Голубев, Лошаков

МПК: H03C 3/08, H03L 7/00

Метки: линейно-частотно-модулированных, сигналов, формирователь

...6. На входы фазового дискриминатора 2 необходимо подавать сигналы с одинаковыми значениями начальной частоты и девиацией частотыПоэтому колебания ПЧМ генератора 1 О подаются на делитель 11 частоты с фиксированным коэффициентом деления, равным ш. Выходной сигнал делителя 11 частоты преобразуется по частоте в смесителе 12 и поступает на перестра, иваемый полосовой фильтр 8. В зависимости от того, на какой из ключей 17 (фиг.2) подан управляющий сигнал от формирователя 7 сигналов управления, входной сигнал проходит на один из и полосовых фильтров 18, который выделяет колебание с частотой 10 Ь Г ( 1:) отклонения От линейногозакона модуляции частоты(Т) = Г (1) /т - Г (п),где Г (п)=(1-п) Г, - частота колебаний на выходеумножителя 16...

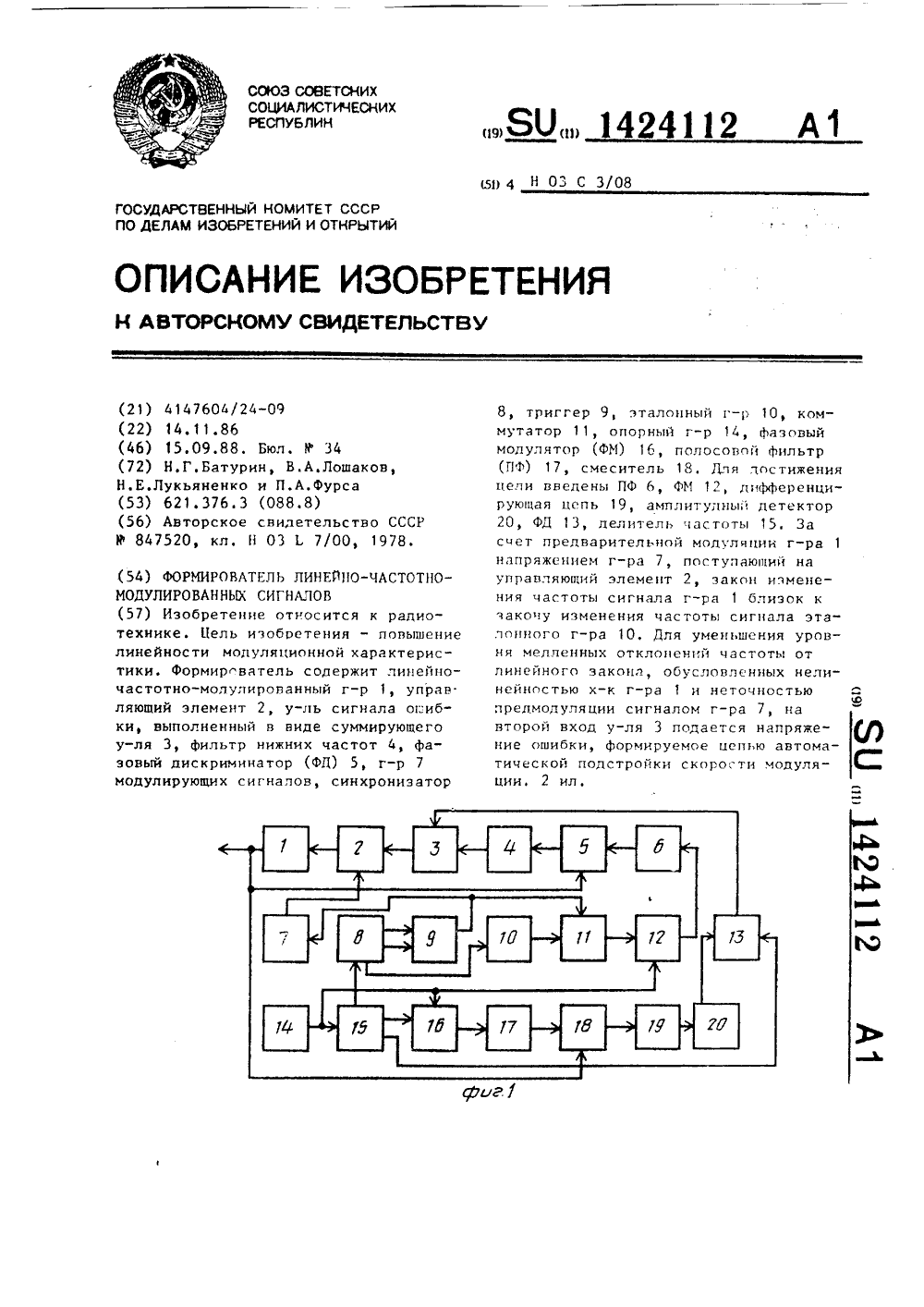

Формирователь линейно-частотно-модулированных сигналов

Загрузка...

Номер патента: 1424112

Опубликовано: 15.09.1988

Авторы: Батурин, Лошаков, Лукьяненко, Фурса

МПК: H03C 3/08

Метки: формирователь, сигналов, линейно-частотно-модулированных

...влия:ие снижается. Лля уменьшения уровня медленных отклонений частоты от линейного закона, обусловленных нелинейностью характеристик ЛЧМ-генератора 1 и неточностью предмодуляции сигналом генератора 7, на второй вход суммирующего усилителя 3 подается напряжение ошибки, формируемое цепью автоматической подстройки скорости мдуля12 ратора, с первым и вторым входамитриггера, и генератор модулирующихсигналов, выход которого соединенс вторым входом управляющего элемента, о т л и ч а ю щ и й с я тем,что, с целью повышения линейностимодуляционной характеристики, в неговведены послеповательно соединенныевторой фазовый модулятор и второйполосоной фильтр, выход которогосоединен с первым входом первого фазового дискриминатора, последовательно...

Устройство для подачи пластин магнитопроводов трансформаторов

Загрузка...

Номер патента: 1403122

Опубликовано: 15.06.1988

Авторы: Лошаков, Юрченков, Филатов, Евстратов

МПК: H01F 41/02

Метки: подачи, трансформаторов, пластин, магнитопроводов

...Для регулировки рабочего зазора между основанием и одной из неподвижных стенок иитателя, Лля выхода пластины из иитателя 1 за счет выталки. вания ее шибером 7 предусмотрена подвижная заслонка 19.Шибер 7 представляет собой гребенку, выступы которой установлены с возможностью взаимодействия с пазами гребенки - основания 6, Шибер выступает над опорной иоверхностьк основания на величину, равную минимально допустимой толщине изделия. Для поджатия к опорной поверхности основания пластин 20, уложенных в стопу, предусмотрен груз 21.Устройство работает следуюгцим образом В зависимости от габаритов изделия устанавливаются в соответствующие пазы 8 подвижные стенки 4 и 5. От вращения рукоятки 16 поворачивается вал 14 с шестернями 15. Последние...

Формирователь импульсных сигналов с внутриимпульсной кодово фазовой манипуляцией

Загрузка...

Номер патента: 1356187

Опубликовано: 30.11.1987

Авторы: Лукьяненко, Благов, Лошаков, Фурса, Кузьменко

МПК: H03C 7/00

Метки: фазовой, манипуляцией, кодово, формирователь, внутриимпульсной, импульсных, сигналов

...М-кодом (фиг.2). На управляющиевходы формирователя 1 и формирователя 10 поступает короткий импульс, 45запускающий их. Длительность ЛЧМ-колебаний формирователя 1 (фиг.3) идлительность кода фазы, формируемогоформирователем 10, равны между собой.Колебания с выхода формирователя 1поступают на первое плечо У-циркулятора 5, а также на вход фазового дискриминатора 3 непосредственно и через линию 2 задержки, которые образуют частотный дискриминатор.55С третьего плеча 1 - циркулятора 5ЛЧМ-колебания поступают на второйвывод митрона 8, практически без изменения его фазы и амплитуды, т.е,872практически, сигнал, показанный на фиг,3. На выходе фазового дискриминатора 3 формируется пилообразный сигнал, тангенс угла наклона которого...

Устройство для крепления

Загрузка...

Номер патента: 1309339

Опубликовано: 07.05.1987

Авторы: Лошаков, Филатов, Юрченков, Демин

МПК: B23Q 1/28, H05K 7/14

Метки: крепления

...в левом и правом исполнении,что обеспечивается соответствующим расположением втулок 8 относительно 6шестерни 11.Работа устройства для крепления при использовании его для закрепления радиоэлектронного блока в стойке происходит следующим образом. 2Радиоэлектронный блок 17 по направляющим выступам 2 корпусов 1 устройств крепления перемещают внутрь стойки 18 и поворачивают рукоятки таким образом, чтобы плечи 15 рычагов 5 поворачивалиь в сторону поверхности 16 блока 1. При повороте рукоятки 7 вал 6 также поворачивается и осуществляет поворот вокруг его собственной геометрической оси шестерни 11, которая синхронно без обкатки производит поворот находящихся в зацеплении с ней зубчатых секторов 10, жестко соединенных с соответствующими...

Кассета

Загрузка...

Номер патента: 1275799

Опубликовано: 07.12.1986

Авторы: Лошаков, Юрченков, Филатов

МПК: H05K 13/00

Метки: кассета

...на примыкающей к стенкам 3 и 4стенке 6 и соосными сквозными отверстиями 7. В пазах 2 установленыпланки 8 решетки перегородок с продольными пазами 9, В пазах 9 размещены выступы 10 планок 11 реыетки Напланках 8 и 11 и на выступе 5 установлены секции 12,. 13, 14 и 15 спазами 16, расположенными по их периметру. В конце набора секций установлена замкнутая запорной чекой 17упорная планка 18, Чека 17 закреплена в сквозных отверстиях 7 стопорнымвинтом 19. Снизу к рамке 1 шпильками20 привернуты опорные ножки 21, длячего в раме 1 выполнены резьбовыеотверстия 22. Для установки планок11 в последний ряд кассеты в рамевыполнены отверстия 23.Кассету собирают в следующей последовательности,В раму 1 на выступ 5 устанавливаютпервый ряд секций 12 в пазы...

Устройство для измерения средней скорости изменения частоты и линейности модуляционных характеристик частотно модулированных генераторов

Загрузка...

Номер патента: 1241140

Опубликовано: 30.06.1986

Авторы: Лошаков, Зюзин, Батурин, Дмитриев

МПК: G01R 23/00

Метки: модулированных, характеристик, модуляционных, генераторов, частоты, скорости, средней, линейности, частотно, изменения

...фазовращатели на 5 иттриево-железном гранате.Задержанный сигнал, смещенный по частоте на величину Р., перемножается в смесителе 1 с незадержанным сигналом исследуемого ЧМ генератора 22. На выходе смесителя 1 образуются комбинационные составляющие разностной и суммарной частот, а также низкочастотная составляющая. Сигнал разностной частоты выделяется усилите лем 2 промежуточной частоты и через линию 17 задержки подается на один из входов фазового детектора 16.Запоминание частоты сигнала с выхода усилителя 2 промежуточной час тоты осуществляется с помощью синхронизируемого генератора 9. Для этого по окончании переходных процессов в смесителе 1 в момент времени й (фиг. 2) на строб-каскад 325 подается разрешающий импульс с...

Способ очистки воды от соединений азота и устройство для его осуществления

Загрузка...

Номер патента: 1126546

Опубликовано: 30.11.1984

Авторы: Лошаков, Дуда, Сухорукова, Голуб

МПК: C02F 3/28

Метки: азота, соединений, воды

...высокой биохимическойактивностью и менее прихотливых кисточнику питания по сравнению сиспользованными в прототипе,Использование в качестве подложки и одновременно источника углеродсодержащего вещества стеблей сухоготростника или камыша озерного исключает необходимость добавок углеродаи микроэлементов, упрощает процессбиологической очистки,в целом вследствие широкой доступности, дешевизны и простоты эксплуатации такогоприродного материала,Осуществление способа очистки водыпри скорости потока 20-40 мм/с обеспечивает упрощение процессаконтактирования обрабатываемой воды с активной денитрифицирующей подложкойв условиях оросительных систем безснижения высокой степени очистки.Выполнение загрузки в виде установленных перпендикулярно оси...

Устройство для пробивки базовых отверстий

Загрузка...

Номер патента: 1066052

Опубликовано: 07.01.1984

Авторы: Юрченков, Белов, Лошаков, Филатов

МПК: H05K 3/00

Метки: пробивки, отверстий, базовых

...с объективами, строящими изображение на экране, и друмя дополнительными объективами, соединенными с объективами проектора при помощи световодов С 23Недостатками ьзвестного устройства являются невозможность компенсирования погрешности -в расстоянии между. отметками .совмещения по вертикали и сложность конструкции, обусловленная большим количеством зеркал в про-З 5 екторе, что, в свою очередь, является причиной недостаточной надежности и дополнительных потерь от рассеивания света на их оуражаюших поверхностях,Цель изобретения - упрощение кон 40 струкции и повышение надежности.Указанная цель достигается тем, чте и устрбйстве для нробивки бдзовых отверстий, содержащем основание, иа котором Установлены пробивной штамп, подвижный стол,...

Устройство для базирования печатных плат

Загрузка...

Номер патента: 1061301

Опубликовано: 15.12.1983

Авторы: Юрченков, Балабанов, Филатов, Лошаков

МПК: H05K 13/04

Метки: базирования, плат, печатных

...винта 2,Однако в таком устройстве фиксация перемещения осуществляется от- З 5дельным винтом по каждому иэ направлений, а наличие двух перемещений вразных плоскостях значительно увеличивает высотные размеры, что вынуждает выносить базовые ориентиры 40из зоны контактирования, а зто ведет к увеличению габаритов и усложнению конструкции.Цель изобретения - упрощение кон"струкции и уменьшение габаритных 45размеров.Поставленная цель достигаетсятем, что н устройстве для базирования печатных плат, содержащем подвижную каретку с взаимно перпендикулярными направляющими пазами, установленную на направляющих элементахнеподвижного основания одним из своих направляющих пазов с воэмоъностьювозвратно-поступательного перемещения...

Устройство для испытания бумаги на прочность

Загрузка...

Номер патента: 1053000

Опубликовано: 07.11.1983

Авторы: Пшеничников, Нерославский, Ершов, Евсеев, Лошаков

МПК: G01N 33/34

Метки: прочность, бумаги, испытания

...цилиндра имеет кольцевой паз для установки образы.На чертеже представлено предлагаемое устройство,Устройство содержит корпус 1, на котором установлено средство для крепления образца, Оно выполнено в виде цилиндра 2 с крышкой 3, Биликдр 2 закреплен на верхней площадке корпуса 1, Под крышкой .на ее нижней поверхности установлены с возможностью радиадьногс перемещения два секторных зажима 4. Каждый из секторных зажимов 4 установ ден на общем вадике 5, концы которого имеют резьбу разного направления (правую и левую) и помещены. в резьбовых каналах зажимов 4. На валике жестко установлен диск 6 с рифленой наружной псь верхностью.Вал 7 привода установлен по оси цилиндра 2. Истираюший элемент выподнвн в виде пары лезвий 8, которые...

Устройство для пробивки базовых отверстий

Загрузка...

Номер патента: 1045418

Опубликовано: 30.09.1983

Авторы: Юрченков, Белов, Лошаков, Филатов

МПК: H05K 3/00

Метки: базовых, отверстий, пробивки

...обьективы установлены с воэможностью изменения расс гояния между ними относительно штампа.На чертеже представлено предлатаемое устройство, обшнй вид. Устройство состоит, из основания 1, на котором размещены пробивной штамп 2, подвкнцый стол 3 и проектор 4 с системой зеркал 8, экраном 6, обьекти вами 7 и 8, связанными с пробивным штампом 2, гибкими световодами 9 и 10 и дополнительными обьективами 11 и 12. Объективы 11 и 12 закреплены на кронштейнах 13 .и 14, установленных на штам пе 2 с возможностью перемещения относительно него, обеспеченной, например, наличием в кронштейнах 13 и 14 про- дольных пазов, и фиксируемых в нужном положении -винтами 15., 50Устройство работает следующим обра- зомВ ВНИИПИ Заказ 7577/60 18 2Обьективы 11 и 12...

Способ ориентации объекта

Загрузка...

Номер патента: 1023682

Опубликовано: 15.06.1983

Авторы: Филатов, Юрченков, Белов, Лошаков

МПК: H05K 3/00

Метки: объекта, ориентации

...соответствующие,направления перемещения иэображений1 0 реперных знаков на экране показаныЦелью изобретения является позышение точности ориентации и расши Идеальным будет случай, когдарение технологических возможностей . левый репернйй знак не дойдет в способа.йроцессеориентации по горизонталиПоставленная цель достигается тем до своего номинального положениячто согласно способу ориентации объ на величину 62, а.правый реперный.екта, преимущественно печатной пла- : знак перейдет на ту же величину затй, включающему одновременное про- свое номинальное положение (Фиг. 3),ецирование на экран изображейий,двух т.е произойдет фрасполовиниваниефреперных знакОв объекта, слежение.за погрешности в размере по горизон:иэображейиями реперных зйаков и пе...

Многоконтактный электрический соединитель

Загрузка...

Номер патента: 1008827

Опубликовано: 30.03.1983

Авторы: Лошаков, Дегтярева, Филатов, Юрченков

МПК: H01R 13/00

Метки: соединитель, многоконтактный, электрический

...к контактам соединителя монтажных проводов, выведенныхчерез установочное отверстие наблоке. Такой порядок установки соединителя неудобен при электромон,таже блока, значительно снижает производительность сборочно-монтажныхработ, повышает расход монтажныхпроводов, усложняет ремонт и пе-ремонтаж блоковЦель изобретения - упрощениесборки;45Поставленная цель достигается темчто многоконтактный электрическийсоединитель, содержащий корпус, вполости котороо установлен изоляторс контактами, и прямоугольный монтаж 50ный фланец с крепежными отверстиями,жестко установленный на корпусе,снабжен съемным фланцем, выполнен.ным с выступом на торцовой поверхности, форма которого соответствует форме фланца корпуса, и центральным, монтажным отверстием, при...

Способ обезвреживания сточных вод от хлорорганических соединений

Загрузка...

Номер патента: 994438

Опубликовано: 07.02.1983

Авторы: Воронкин, Голуб, Лошаков

МПК: C02F 3/28

Метки: сточных, соединений, обезвреживания, вод, хлорорганических

...искусственного пруда с биологически активным слоем могут быть использованы естественные по нижения рельефа (балки, овраги). Объем пруда выбирают таким, чтобы обеспечивалась скорость течения воды по длине пруда до 10 мм/сек, такая скорость характерна для горизонтальных отстойников и обеспечивает условия для, оседания взвешенных частиц вместе с адсорбированным на них, например, гексахлорциклогексаном. Глубину пруда рассчитывают известным методом. С учетом пребывания в пруду стоков не менее 24 ч глубина пруда в среднем составляет 2-3 м.На отпрофилированное дно пруда укладывают биологически активный слой, для которого используют сброженный ил, например, из матантенков очистных сооружений хозяйственно-Фекальных вод, равномерно нанося ....

Устройство для формования субстратов из торфомассы

Загрузка...

Номер патента: 898635

Опубликовано: 23.01.1983

Авторы: Архипов, Лошаков, Сиповский, Бугай, Коробов

МПК: A01G 9/00

Метки: торфомассы, формования, субстратов

...распределителя жидких удобрений, откуда стекают равномерно по всей ширине ,движущегося сформованного субстрата. Распределитель слива изолирован от рамы выходного шибера и соединен с источником постоянного тока, а другим электродом является транспортер, по которому перемещается сформованный субстрат.Устройство для формования субстратов из торфомассы работает следующим образом.Торфомасса из смесителя поступает в бункер 1. При движении транспортер 2 захватывает торфомассу, барабаном 3 вы стилает слой заданной толщины и подает под пуансон 4 формующего механизма. Транспортер останавливается, шиберы 7 (входной и выходной) перекрываются. Пуансон 4 с формующей рамкой 5 опускается на, расстил торфомассы и начинается процесс формования и...
