Номер патента: 2003943

Опубликовано: 30.11.1993

Авторы: Шаболаев, Лизогуб, Макин

МПК: G01F 1/10

Метки: расходомер

...и ферромагнитными отметчиками в зависимости от температуры и магнитной проницаемости в зазоре;- диапазон температур, при которых работает расходомер, ограничен температурой точки Кюри материала ферромагнитных отметчиков.Эти недостатки ограничивают область применения расходомера использованием его для измерения расхода однотипных жидкостей под невысоким давлением с ограниченной температурой.Целью изобретения является расширение области применения устройства,Формула изобретения РАСХОДОМ ЕР, содержащий измерительный участок трубопровода с размещенной в нем крыльчаткой и узел съема сигнала в виде пьезоэлектрического пре,образователя, установленного с наружной стороны трубопровода, отличающийся тем,Цель достигается тем, что в расходомере...

Установка для вибрационной обработки

Загрузка...

Номер патента: 1830338

Опубликовано: 30.07.1993

Авторы: Беловодский, Сухин, Лизогуб, Тихонова

МПК: B24B 31/067

Метки: вибрационной

...вибровоэбудителя 2 ролик 11 обкатывается по внутренней поверхности кольца 12, причем средняя скоростьь его вращения вокруг своей оси определяется выражением где гд - угловая скорость вращения вала вибравозбудителя 2;г - внешний радиус ролика 11;В - внутренний радиус кольца 12.Направлениевращения ролика 11 противоположно направлению вращения вибровозбудителя 2, а условие существования безотрывнога движения имеют вид( 1+. (,) где т- коэффициент трения качения, отнесенный к радиусу ролика 11; и) - масса ролика 11; М - масса контейнера 1 с присоединенной массой рабочей среды и деталей;гпту - суммарный статический момент дебалансов вибровозбудителя 2,Соотношение (1) и (2) используются для определения геометрических параметров ролика 11,...

Высокоскоростной шпиндельный узел

Загрузка...

Номер патента: 1814971

Опубликовано: 15.05.1993

Авторы: Фискин, Левин, Бондарь, Кушнир, Бутраева, Абрамов, Дубовецкий, Владзиевский, Лизогуб, Шанаев

МПК: B23B 19/02, B24B 41/04

Метки: узел, высокоскоростной, шпиндельный

...тел качения которых направлены в сторону соединительной муфты 15 приводного вала 16, установленного в корпусе 1 на сдвоенных радиально-упорных подшипниках 17 и 18, На заднем конце приводного вала 16 установлен шкив 19, Аналогичную конструкцию имеет устройство при расположении передним концом шпинделя вверх, ЬА п + 1 п 1 Аор + Л 13 Апр А шпинделя относи где а -угол наклона осительно вертикали;С - вес шпинделя;Апр -сила пружины, связанной с заднейплавающей опорой;Ип - количество подшипников в первойпаре передней опоры;йпэ - количество подшипников во врой паре передней опоры;йз - количество подшипников в задней 5плавающей опоре;Аоп - сила предварительного монтажного натяга подшипников в передней опоре;Аор - требуемая величина...

Подшипниковая опора

Загрузка...

Номер патента: 1754334

Опубликовано: 15.08.1992

Авторы: Сиротенко, Лизогуб, Разумов

МПК: B23B 19/02

Метки: подшипниковая, опора

...выполненными с противоположных сторон и заполненными жидкой средой, при этом в полости большего сечения установлено подвижное кольцо с коническим торцом, взаимодействующим с термоэлементом, а в полости меньшего сечения установлено кольцо, воздействующее на накимной стакан.На чертеже изображена подшипниковая опора, разрез,Подшипниковая опора содержит корпус 1, в котором расположен шпиндель 2, установленный в опорах. Передняя опора выполнена в виде двухрядного конического роликоподшипника 3, закрепленного крышкой 4.В расточке корпуса 1 соосно с наруж ным кольцом подшипника 3 установлен неподвижный стакан 5 и выполненный кольцевым неподвижный цилиндр 6, В полости 7, образованной стаканом 5 и кольцевым цилиндром 6, размещены подвижное...

Уплотнительное устройство задней опоры шпинделя со шкивом ременной передачи

Загрузка...

Номер патента: 1634911

Опубликовано: 15.03.1991

Авторы: Кушнир, Товщик, Горбунов, Вальдман, Лизогуб

МПК: F16J 15/447

Метки: ременной, передачи, шпинделя, задней, уплотнительное, шкивом, опоры

...через радиальные отверстия 9во внешнюю среду, 1 ри средних углахнаклона шпиндельного узла приводнымшкивом 4 вниз, а также при положениях оси шпинделя, близких к горизонтальному, часть жидкости, попавшейво входную уплотнительную щель 20,стекает с острого уступа 21 непосредственно на кольцевую канавку 17 и далее отводится в нижнюю часть С образной полости 6Другая часть жидкостиобтекает острый уступ 21 и попадаетв наклонную кольцевую канавку 13, изоторои также отводится в нижнюючасть С-образной полости 611 ри небольших углах наклона шпиндельцогоу:ла приводным шкивом 4 вверх каплиСОЖ, которые попадают в С-образнуюполость 6, отводятся либо наклоннойкольцевой канавкой 13, либо коническим выступом 1 О. С увеличениемугла наклона шпиндельного...

Способ диагностики ишемической болезни сердца у больных с начальными формами коронарного атеросклероза

Загрузка...

Номер патента: 1627134

Опубликовано: 15.02.1991

Авторы: Новопашенная, Пятак, Лизогуб

МПК: A61B 6/00

Метки: больных, коронарного, ишемической, болезни, формами, начальными, диагностики, атеросклероза, сердца

...больной выполнил суб максимальную нагрузку 125 Г 1 т ПУльс на лоро;овэ,агру, е с.; стэв 1 ч - ) ул/,ин 1,/,О 1 г С ))Г)т ст. П."(н- о)гел".,чая схождения у была пропо предлало введено та ,внутриго больной нагрузку - из кстсрых г)еп ) ) ., )и свдъия пи- Ь. эг. больдена сць:-тигГ)аф )яс гсечения 30 7 фпновоаысрана "зона интереса"ниэ з мышце;ердца, В 3пьютером подчитаиг;пульсов, а затем "зонсовмещена с по воночнив орный псд:чет активнотриа.1 аого ввеногчу была провеяв кардэ, После и -.-.Ктивности была г з очагу накопле"че интсреса" комно количество а интереса" была ден ком и пр сти ка нные исГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ 1627134 А 11627134 но выявлять скрытые формы этого заболевания и раньше начинать лечение.Формула...

Способ диагностики вазоспастической формы ишемической болезни сердца

Загрузка...

Номер патента: 1602448

Опубликовано: 30.10.1990

Автор: Лизогуб

МПК: A61B 5/02

Метки: вазоспастической, болезни, сердца, ишемической, формы, диагностики

...ишемической болезни сердца путем введения лекарственного препарата с последующей оценкой клинических показателей, отличающийся тем,что,сцелью повышения точности способа, до введения препарата определяют максимальное суточное количество приступов стенокардии, затем назначают окспренолол по 20 мг три раза в сутки в течение первых двух дней, далее увеличивают дозу препарата до 40 мг в течение 3 и 4 дня и при повышении количества приступов в сутки на 5 и более и подьеме сегмента ЯТ более, чем на 1 мм на электрокардиограмме - диагностируют вазоспастическую форму ишемической болезни сердца. 30 35 40 45 Составитель С.МалютинаТехред М,Моргентал Корректор Н,Ревская Редактор С.Лисина Заказ 3340 Тираж 551 Подписное ВНИИПИ Государственного...

Устройство для регулирования напряжения

Загрузка...

Номер патента: 1599844

Опубликовано: 15.10.1990

Авторы: Лизогуб, Буденный, Шидловский, Музыченко, Трофименко

МПК: G05F 1/12, G05F 1/46

...и перенапряжения беэ изменения тока, потребляемого от сети, Такое регулирование позволяет исключить перегрузку или недогрузку сети 3, что важно, например, для. систем электроснабжения с ограниченной мощностью,6Устройство, показанное на фиг. 1,может быть использовано как при работе на постоянном токе, так и напеременном токе. При работе на переменном токе необходимы дополнительныесвязи между питающей сетью 3 и блоками 2 и 8, Зти связи обеспечивают синфазную работу регулирующего органа 2и генератора 8 тока с питаюшей сетьр.3.Устройство, показанное на фиг. 2,предназначено для работы на постоян"ном токе и дополнительно включаетфильтр 16 нижних частот, включенныйв разрыв цепи между входным выводом.,и датчиком 1 тока. Генератор 8...

Уплотнительное устройство передней опоры шпинделя

Загрузка...

Номер патента: 1590788

Опубликовано: 07.09.1990

Авторы: Товщик, Горбунов, Кушнир, Лизогуб, Вальдман

МПК: F16J 15/447

Метки: шпинделя, уплотнительное, опоры, передней

...больше аксиальной длины зазора 6, Объем полости 13 должен бытьне меньше суммарного объема зазора5 и канавок 9 и 11,Устройство работает следующим образомм.При горизонтальном положении оси шпинделя капли смазочно-охлаждающей жидкости (СОЖ), которые могут попасть,в аксиальный входной зазор б, попадают далее в кольцевую канавку 11 либо по стенке крышки 3 корпуса, либо по торцу выступа 4 и далее, стекая с кольцевого клина 1 О. Из нижней части кольцевой канавки 11 капли СОЖ стекают либо по стенке крышки 3, либо с уступа кольцевой канавки 11, попадают в канавку 9 и далее через пазы 12 и нижнюю часть торцового зазора 5. и зазор 6 выводятся из уплотнения.При наклоне шпинделя, например, передним концом вверх капли СОЖ при отсутствии вращения...

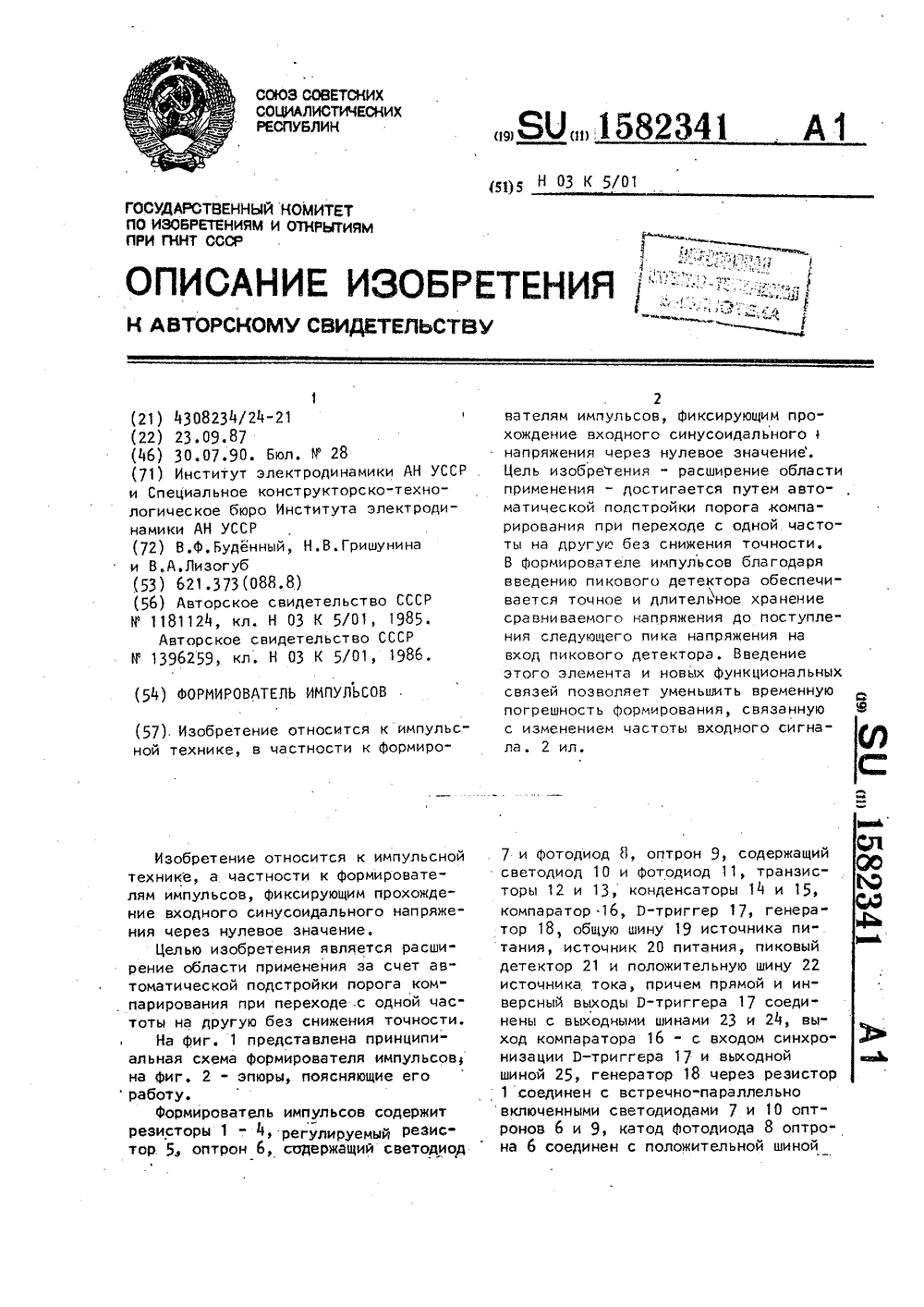

Формирователь импульсов

Загрузка...

Номер патента: 1582341

Опубликовано: 30.07.1990

Авторы: Гришунина, Лизогуб, Буденный

МПК: H03K 5/01

Метки: формирователь, импульсов

...резистором 5 на второмвходе этого компаратора . При этом на55выходе компаратора (Фиг. 2,д) устанавливается низкий логический уровень. Состояние транзистора 12, конденсатора 1 и триггера 17 не изменяется.В конце положительной полувалны напряжения на входе ФормироватеЬя импульсов оптрон 6 выключается и находится в выключенном состоянии до следующей положительной полуволны напряжения. После выключения оптрона 6 транзистор 13 закрывается и кон-. денсатор 15 плавно заряжается от источника 20 питания через резистор ч, В момент времени Т 1 (Фиг. 2) напряжение на конденсаторе 15 и детекторе 21 уравнивается с напряжением, установленным на втором входе компаратора и на выходе компаратора 16 устанавливается уровень "1...

Устройство для смазки опор качения

Загрузка...

Номер патента: 1559239

Опубликовано: 23.04.1990

Авторы: Кушнир, Лизогуб, Бондарь, Дзюба, Фигатнер

МПК: F16N 7/30, F16N 7/12

Метки: смазки, качения, опор

...ходных сечений, обеспечиваемых регулируемыми держателями 1 0 и 1, всочетании с наиболее высоким расположением резервуара 6 и подаче воздуха через канал 21. С уменьшением площадей проходных сечений воздушных каналов или высоты расположения резервуара 6 уменьшается подача мас" ла через капилляры 7 и 8.Подача масла может быть прекращена при остановке подачи воздуха черезканал 21, снижении давления воздухавнутри резервуара 6 до атмосферногои уменьшении высоты расположения .резервуара б до выравнивания высотрасположения верхних и нижних концовкапилляров.В случае использования высокоскоростных подшипниковых узлов тангенциальные каналы 25, выполненные наторцовой поверхности 24 форсунки 22,создают циркулирующее в полости подшипника 4 течение...

Способ измерения электрических сопротивлений резисторов мостом постоянного тока

Загрузка...

Номер патента: 1539667

Опубликовано: 30.01.1990

Авторы: Лизогуб, Гарин, Заславский, Кальф-Калиф, Иванов

МПК: G01R 17/10

Метки: электрических, резисторов, мостом, сопротивлений, постоянного

...панели моста. Реализация способа показывается на базе использова" ния моста типа МИС, входящего в сос" тав установки УМИС укомплектованной масляным термостатом с автоматическим поддержанием заданной температуры,Расцетное сопротивление основного плеча 2 (фиг. 1) 185, 18 Ом. Его сопротивление уменьшают до нескольких Ом, а до расчетного значения доьодят с помощью внешнего блока 17. состоящего из двух мер Р 33 1 по 100 Ом, соединенных последовательно и эашунтирован 667 6ных 2000 Ом, например магазином типаР 3026-1 кл. 0,002. Сопротивление внешнего блока 17 равно 181,82 Ом. Поэтому на плече 2 выставляют всего3,36 Ом. Сопротивления дополнительныхплеч 3 и 4 (фиг.и 2) уравнивают досопротивлений основных плеч с помощьювнешних блоков 19 и 21,...

Регулятор тока

Загрузка...

Номер патента: 1501011

Опубликовано: 15.08.1989

Авторы: Шидловский, Буденный, Лизогуб, Музыченко, Волошин

МПК: G05F 1/56

Метки: регулятор

...переключатель 12 поступает на управляющий вывод регулирующего транзистора 9, который полностью открыт.При включении питающего напряжения начинает протекать токпо цепи: вход - мостовой выпрямитель 1 - регулирующий транзистор 9 - датчик 13 тока - мостовой выпрямитель 1 - усилитель 5 постоянного тока - выход. При этом напряжение, пропорциональное току в этой цепи, от датчика 13 тока поступает на второй вход дифференциального усилителя 10, сигнал ошибки регулирования с его выхода поступает через переключатель 12 на управляюций вход регулирующего транзистора 9, который поддерживает стабильным ток на уровне, задаваемом напряжением источника 8 управляющего напряжения. В зависимости от направления токаон проходит через разные диоды мостового...

Усилитель мощности

Загрузка...

Номер патента: 1490703

Опубликовано: 30.06.1989

Авторы: Лизогуб, Новский, Трофименко, Шидловский, Музыченко, Долгинцев

МПК: H03F 3/20

Метки: мощности, усилитель

...входным напряжением напряжений остальных уставок происходит пе-,реключение питающего напряжения плеча до момента начала поступлениясоответствующего управляющего напряжения,Выключение повышенного напряженияплеча происходит по сигналу с второго АЦП 9 в момент Т , Посколькуэтот блок включен после блока 1 задержки, то он подает сигнал на снижение напряжения питания плеча синхронно с действием сигнала на двухтактный усилительный каскад 2, Из-занекоторой инерционности ключей 6(или 7 для нижнего плеча) переключе 1490ние напряжения питания плеча происходит с некоторой задержкой.Таким образом, переключение повышенного напряжения питания в усили 5теле происходит несколько ранее, чемна двухтактный усилительный каскад2 поступит...

Имитатор импульсных помех

Загрузка...

Номер патента: 1462470

Опубликовано: 28.02.1989

Авторы: Бочарников, Волошин, Трофименко, Музыченко, Лизогуб, Шидловский, Буденный, Заика, Долгинцев

МПК: H03K 4/00

Метки: помех, имитатор, импульсных

...напряжение.формирователь 22 Формирует из синусоидального входного напряжения( диаграммаа на фиг.2) два прямоугольныхнапряжения - синфазное с входным "напряжением (диаграмма Б на фиг.2)и противофазное ему,Синфазное прямоугольное напряже-.ние поступает на генератор 23 и,синхронно с сетевым напряжением, периодически запускает его (диаграммаЬ на фиг.2). Нарастающее напряжениесравнивается .компаратором 20 с регулируемым постоянным напряжением источника 18 и в.случае превышенияпервым второго, импульс поступает натриггеры 29 и 30 (диаграмма 2 нафиг.2).Ключ 28 блока 27 в исходном поло"жении замкнут, Поэтому триггер 29сброшен и блокирует прохождение импульсов напряжения (диаграмма ж на,фиг,2) поступанвцих через блок 25от генератора 24 на...

Регулятор тока

Загрузка...

Номер патента: 1432481

Опубликовано: 23.10.1988

Авторы: Трофименко, Шидловский, Музыченко, Буденный, Лизогуб

МПК: G05F 1/46

Метки: регулятор

...4 гальванической развязки устанавливается управляющий код в регистре 6.При этом возможны два случая, 15В первом случае на выходе третьейгруппы регистра 6 устанавливаетсяуровень логического нуля, Тогда логический элемент И-НЕ 7 блокирует прохождение импульсов от кодоуправляемого импульсного генератора 2 черезблок 5 гальванической развязки и напервые входы блока 8 логических элементов ИЛИ поступает уровень логической единицы, На выходах блока 8 логических элементов ИЛИ устанавливаетсяуровень логической единицы и напряжение источника 9 стабильного напряжения без изменений поступает через цифроаналоговый преобразователь 11 на 30опорный вход цифроаналогового преобразователя 10. Напряжение на выходе последнего устанавливается постоянными...

Формирователь импульсов

Загрузка...

Номер патента: 1431051

Опубликовано: 15.10.1988

Авторы: Лизогуб, Буденный, Музыченко

МПК: B23H 1/02, H03K 5/01

Метки: формирователь, импульсов

...вход которого подключен к выходу генератора 16 импульсов, а 40 первый выход соединен с входами первого б и второго 7 элементов развязки, второй выход распределителя 17 импульса подключен к входам третьего 8 и четвертого 9 элементов галь ванической развязки, вход первого ключа 2 соединен с первой шиной источника 1 питания и подключен к первой обкладке конденсатора 15, вторая обкладка которого соединена через 50 пятый резистор 14 с второй шиной источника 1 питания и подключена к входу второго ключа 3, выход которого соединен с вторым выводом первого резистора 10, первый вывод кото рого подключен к первой выходной шине 18, вторая выходная шина 19 соединена с первым выводом третьего резистора 12, второй вывод которого подключен к выходу...

Генератор импульсов с переменной частотой следования

Загрузка...

Номер патента: 1413704

Опубликовано: 30.07.1988

Автор: Лизогуб

МПК: H03K 3/53, H03K 3/335

Метки: частотой, переменной, следования, импульсов, генератор

...10 возбуждает вынужденные колебания в колебательном контуре, состоящем из обмотки 2 и конденсатора 3. Амплитуда колебаний возрастает (фиг.2 д) до тех пор, пока напряжение на контуре не превысит напряжения открывания тиристора 4, В этот момент (Т 2 на фиг.2) конденсатор 3 разряжается через тиристор 4 и индуктивность б на резистор 5, на котором возникает импульс напря-, 1413704жения экспоненциальной формы (фиг2 е),Этот импульс через конденсатор 7 ипереключатель В полярности поступаетна шины 9-1 - 9-2 устройства а чеФ 5рез делитель 17 напряжения - навход сброса триггера 15 (фиг,2 ж). Навыходе триггера 15 устанавливаетсяуровень логического нуля и устройствоприходит в исходное состояние, 10Регулировка амплитуды импульсаосуществляется...

Способ контроля вторичных эталонов эдс

Загрузка...

Номер патента: 1413535

Опубликовано: 30.07.1988

Авторы: Лизогуб, Кальф-Калиф

МПК: G01R 17/04

Метки: вторичных, эдс, эталонов

...подгрупп навстречу друг другу с помощью коммутатора 45 5, определяют разность ЭДС между ними с помощью блока 4, отключают коммута.тор 5, через некоторые интервалы времени снова включают коммутатор 5, вновь определяя разности между ЭДС подгрупп. Сравнивая разности между ЭДС подгрупп, фиксируют их изменения, Берут за основу при оценке дрейфа средней арифметической ЭДС группы и при выявлении наличия нормальных элементов с дрейфом ЭДС, превышающим допустимые значения, величину, не большую, чем половина изменений этих разностей,например половину их изменений,При разделении группы на подгруппы предпочтение следует отдавать такому варианту распределения нормальных элементов в подгруппах, в котором разность между суммарной ЭДС подгрупп приф 20,0...

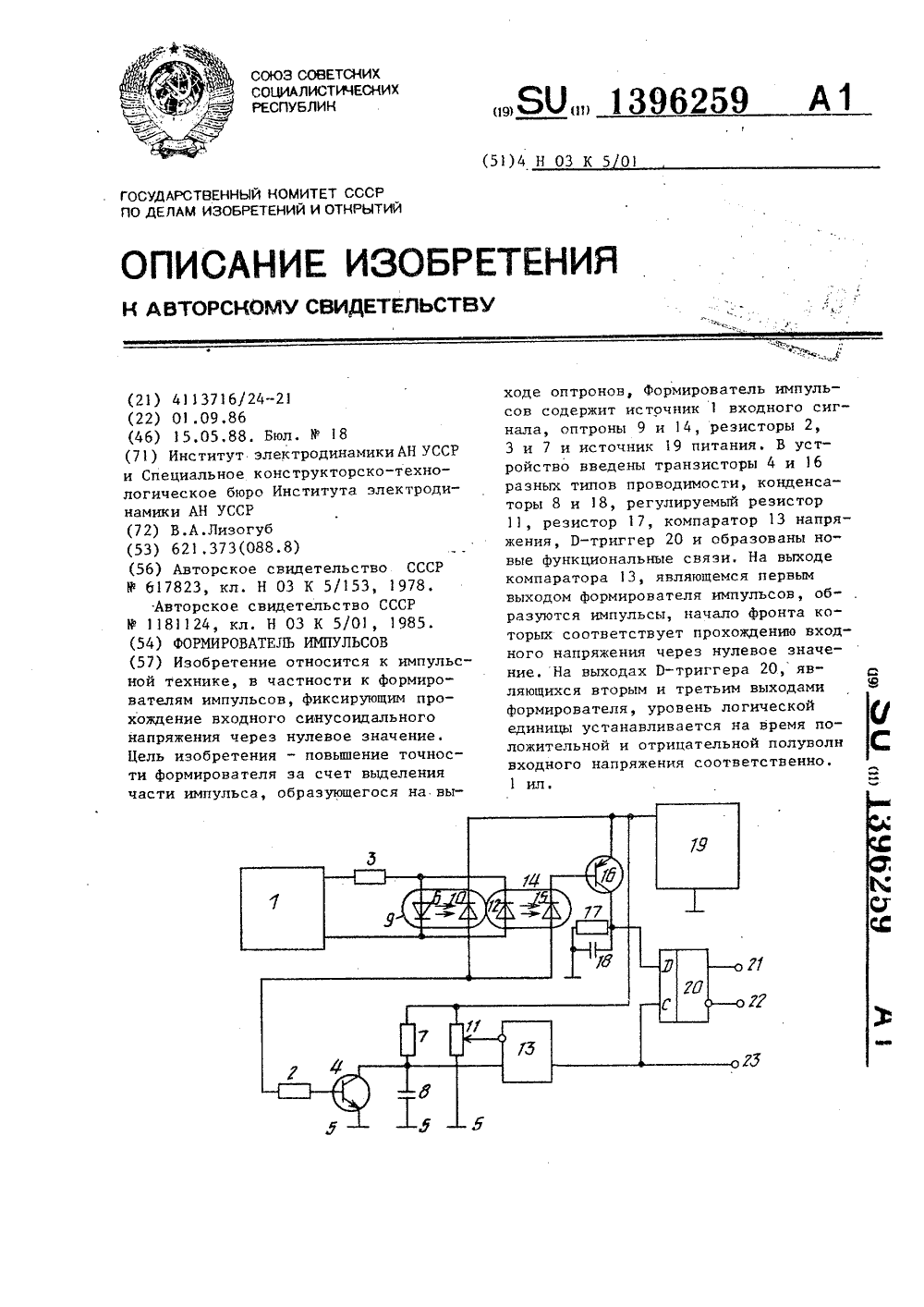

Формирователь импульсов

Загрузка...

Номер патента: 1396259

Опубликовано: 15.05.1988

Автор: Лизогуб

МПК: H03K 5/01

Метки: импульсов, формирователь

...напряжение на нем становится меньшим, чем на отводе резистора 1 1, При этом на ныходе компаратора 13 устанавливается нулевое состояние,Во время отрицательного полупериода входного напряжения устройство работает так же, как и при положительном, но дополнительно открывает ся током фотодиода 15 транзистор 16 и конденсатор 17 эа время, равное полупериоду, заряжается до напряжения, соответствующего уровню "1", и в определенный момент времени, соот 20 ветствующий переходу входного напряжения через нулевое значение, в триггер записывается "1", т.е. триггер снова изменяет состояние на противоположное. 25Таким образом, на шине 23 устройства образуются импульсы, начало фронта которых соответствует прохождению входного напряжения через нуле.-...

Имитатор импульсных помех

Загрузка...

Номер патента: 1396252

Опубликовано: 15.05.1988

Авторы: Бочарников, Заика, Волошин, Лизогуб, Музыченко, Долгинцев, Буденный, Шидловский, Трофименко

МПК: H03K 4/94

Метки: помех, имитатор, импульсных

...образом, что каждые первые полпериода сетевого напряжения ток в нагрузку протекает через замыкаемый на это время ключ 10, а вторые полпериода - через диод 9, Поскольку на выходе формирователя 26 одиночного импульса импульсов нет, то логический элемент И 21 заперт и ключ 8 находится в разомкнутом состоянии. Таким образом, на выходных шинах 15 и 16 имеется переменное синусоидальное напряжение с небольшим запаздыванием по Фазе относительно сетевого напряжения, обусловленным тремя фазосдвигающими элементами: внутренним активным сопротивлением источника 4 питания и емкостью конденсатора 6; сопротивлением открытого диода 9 или открытого ключа 10 и конденсатором 11; фильтром 12 нижних частот, Выбором соответствующих параметров элементов можно...

Имитатор импульсных помех

Загрузка...

Номер патента: 1383235

Опубликовано: 23.03.1988

Авторы: Буденный, Шидловский, Лизогуб, Музыченко

МПК: H03K 5/01

Метки: имитатор, импульсных, помех

...5 одиночных импульсов и онн не поступают 15 в мультиплексор 3. Счетчик 2 сохраняет.некоторое произвольное состояние. Регулируемый источник 6 питания через резисторы 8 и 9,заряжает конденсатор 2 и он находится после зто р го в заряженном до напряжения источника Ь состоянии. Ключи 13 - 16 закрыты и выходные шины отключены от конденсатора 12. В момент Т (Фиг.2) генератор 1 серий импульсов с плав но изменяющейся частотой начинает вырабатывать последовательность Им пульсов, например, с убывающей частотой (фиг.2,б). Эти импульсы подсчитывает счетчик 2 и переключает ЗО последовательно мультиплексор З.Во время каждого иэ этих же импульсов Формирователем .5,одиночных импульсов. вырабатывается импульс, который имеет калиброванную...

Способ испытаний электронного оборудования на восприимчивость к кратковременным импульсным помехам в сети питания

Загрузка...

Номер патента: 1383234

Опубликовано: 23.03.1988

Авторы: Буденный, Лизогуб, Музыченко, Шидловский

МПК: G01R 31/28

Метки: питания, кратковременным, помехам, испытаний, импульсным, восприимчивость, оборудования, электронного, сети

...опомехозащищенности объекта контроля, 50 о т л к ч а ю щ и к с я тем.что,. сцелью повышения достоверностк к сокращения времени испытаний импульсное напряженке подают на макскмальноудаленные выводы участка сети питания., импульсное напряженке являетсядвухполярным, а период следования импульсов напряжения во время тестового контроля объека контроля изменяют монотонно минимум в два раза,Изобретение относится к измерительной технике и может быть исполь" зовано для испытаний электронного оборудования на восприимчивость к кратковременным импульсным помехам в "ети питания.Целью изобретения является повьгшение достоверности испытаний за счет учета влияния резонансных явлений в цепях питания испытываемого объекта и сокращение времени испытаний за...

Устройство для испытания электронного оборудования по питающему напряжению

Загрузка...

Номер патента: 1370648

Опубликовано: 30.01.1988

Авторы: Заика, Алешин, Буденный, Музыченко, Волошин, Шидловский, Лизогуб

МПК: G05B 19/418, G05B 23/02

Метки: испытания, напряжению, оборудования, питающему, электронного

...вырабатывает коды, которые поступают в управляемый генератор 2 синусоидальных напряжений, вызывая поочередную подачу синусоидального напряжения одной иэ частот заданного набора на вход управляемогоделителя 3, в первый управляемый генератор 4 импульсов, вызывая поочередную подачу импульсов напряжения из заданного набора с изменяющимися полярностью, периодом повторения и длительностью на вход управляемого делителя 5, в цифроаналоговый преобразователь 6, вызывая поочередную смену напряжения на его выходе и формирование импульсов, эквивалентных значениям переходных напряжений, и в управляемые делители 3,5 и 8, вызывая регулировку соответствующих напряжений. Синусоидальное, импульсное, постоянное и шумовое напряжения суммируются в сумматоре...

Устройство для передачи и приема дискретных сигналов в многолучевых радиоканалах

Загрузка...

Номер патента: 1350834

Опубликовано: 07.11.1987

Авторы: Кривошеин, Куцак, Лизогуб

МПК: H04B 7/00

Метки: радиоканалах, передачи, приема, многолучевых, сигналов, дискретных

...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5.Производственно-полиграфичеекое предприятие, г. Ужгород, ул, Проектная, 4 нала,На чертеже приведена структурнаяэлектрическая схема устройства,Устройство для передачи и приемадискретных сигналов в мнаголучевыхрадиоканалах содержит на передающейстороне распределитель 1, формирователь 2 символов, Фазовые модуляторы3, групповой тракт 4 передачи, а наприемной стороне - групповой тракт5 приема, блок 6 цикловой синхронизации, фильтры 7, Фазовые детекторы 8, регенераторы 9, элементы И 10и блок 11 объединения символов,Устройство работает следующимобразом.На передающей стороне высокоскоростная дискретная информация илиширокополосный сигнал поступает навход...

Устройство для ввода информации

Загрузка...

Номер патента: 1320801

Опубликовано: 30.06.1987

Авторы: Шидловский, Буденный, Лизогуб

МПК: G06F 3/02

Метки: ввода, информации

...код, соответст вующий замыкаемому коммутационному элементу клавиатуры 1, На выходе "Конец преобразования аналого-цифрового преобразователя " устанавливается уровень логической единицы. 55 1При замыкании только одного изкоммутационных элементов клавиатуры1 напряжения на входах компараторов 01 25 таковы, что на выходе компараторауровень логической единицы. Такимобразом, на втором н третьем входахэлемента И присутствует уровень логической единицы. Короткий импульс, поступающий на его первый вход, проходит на выход, устанавливая триггер 9 в единичное состояние. Уровень логической единицы с выхода триггера 9 поступает на вход компаратора 4,блокируя повторный ввод, и на второйвход элемента И 8, вызывая появлениеуровня логической единицы...

Динамометрический подшипниковый узел

Загрузка...

Номер патента: 1315151

Опубликовано: 07.06.1987

Авторы: Разумов, Ныс, Сиротенко, Лизогуб

МПК: B23B 25/06

Метки: узел, подшипниковый, динамометрический

...противолежат балочкам 13 второго фланца и между ними в опорах 14и 15 установлены с прогибом малойкривизны продольные пластинчатые пружины 16 с датчиками 17, включеннымив мостовую измерительную схему, 40 Узел работает следующим образом.Возникшая во время обработки детали сила резания действует через шпиндель 1 на подшипники 2 и 3. Под 45 действием осевой составляющей силы резания подшипник 3 смещается и его наружное кольцо через кольцо б деформирует. балочки 13. Деформация балочек передается на пружины 16, благо даря которым осевые деформации балочек преобразуются в увеличенные в несколько раз радиальные деформацииФормула изобретения 1, Динамометрический подшипниковый узел, содержащий упругую втулку .с торцовыми фланцами и с...

Динамометрический подшипниковый узел

Загрузка...

Номер патента: 1315150

Опубликовано: 07.06.1987

Авторы: Сиротенко, Лизогуб, Ныс, Разумов

МПК: B23B 25/06

Метки: подшипниковый, узел, динамометрический

...7-9.Упругая втулка имеет наружные 10или внутренние 11 торцовые фланцы,на которых выполнены продольные сквозные прорези 12, образующие равнорасположенные по окружности одноопорныеГ-образные в радиальном сечении ба,лочки 13, на которых наклеены тенэодатчики 14, включенные в мостовую измерительную схему. Балочки 13 одногофланца втулки не обязательно противолежат балочкам 13 второго фланца. 40Узел работает следующим образомВозникающая во время обработкидетали сила резания действует черезшпиндель 1 на подшипники 2 и 3. Поддействием осевой составляющей силы 45резания подшипник 3 смещается и егонаружное кольцо через кольцо б деформирует балочки 13 втулки 5, а 50 2размещенные на них датчики 14 преобразуют деформацию в электрическийсигнал,...

Устройство для ввода информации

Загрузка...

Номер патента: 1280602

Опубликовано: 30.12.1986

Автор: Лизогуб

МПК: G06F 3/02

Метки: информации, ввода

...с выхода триггера 10 проходит через элемент ИЛИ 11 и поступает на вход элемента 12. Время задержки среза импульса в элементе 12 выбирается таким, чтобы оно превышало разницу времени прохождения сигнала через блок 5 и времени прохождения сигнала через регистр 6, блок 8, формирователь 9, триггер 10 и элемент 11Благодаря этому при наличии "дребезга" контактов коммутационного элемента в момент замыкания первый импульс из серии, обусловленной "дребезгом", проходит на элемент 12 задержки среза импульса и останавливает работу счетчика 2, а по окончании процесса переключения регистра 6, блока 8, формирователя 9, триггера 10 и элемента 11 на входе элемента 12 задержки устанавливается уровень "1", поступающий на устройство, в которое вводится...

Устройство для контроля многоканальной линии связи

Загрузка...

Номер патента: 1252956

Опубликовано: 23.08.1986

Авторы: Лизогуб, Куцак, Кривошеин

МПК: H04B 3/46

Метки: линии, связи, многоканальной

...напряжение постоянной амплитуды той же частоты, интегрируется первым интегратором 13 до некоторого уровня, превышающего пороговыйуровень первого порогового блока 3,на выходе которого появляется сигналлогической "1". В случае пропаданиясигнала контрольной частоты уровеньсигнала на выходе первого интегратора 13 уменьшается ниже порогового ина выходе первого порогового блока 3появляется сигнал логического "О".Контроль уровня флуктуационныхшумов осуществляется в полосе частот,близко примыканзцих к спектру каналовтональной частоты,Наличие или отсутствие флуктуационнцх шумов определяет выходные состояния третьего порогового блока 19,При малом уровне шумов значение сигнала на входе второго триггера 17Шмитта ниже порогового, на его выходе...
