Лашков

Интегральный формирователь фазовых импульсов

Номер патента: 1316539

Опубликовано: 10.01.1997

Авторы: Кусков, Гольдшер, Стенин, Лашков

МПК: H03K 5/15

Метки: интегральный, импульсов, формирователь, фазовых

1. Интегральный формирователь фазовых импульсов, содержащий три триггера, три элемента И НЕ, шины установки, выходные шины и шину тактовых импульсов, соединенную с тактовыми входами триггеров, прямые выходы которых подключены к первым входам соответствующих элементов И НЕ, при этом первый I-вход и прямой выход первого триггера соединены соответственно с инверсным выходом и первым I-входом второго триггера, отличающийся тем, что, с целью повышения быстродействия и надежности, в него введены элемент НЕ, три блока задания перекрытия импульсов и дешифратор, входы которого соединены с шинами установки, а выходы подключены раздельно к вторым I-входам и первым К-входам триггеров, причем инверсный выход первого триггера соединен с первым I-входом...

Интегральный формирователь импульсов

Номер патента: 1316538

Опубликовано: 10.01.1997

Авторы: Лашков, Кусков, Стенин, Гольдшер

МПК: H03K 5/15

Метки: импульсов, формирователь, интегральный

1. Интегральный формирователь импульсов, содержащий три триггера, три элемента И НЕ, шины установки, выходные шины и шину тактовых импульсов, соединенную с тактовыми входами триггеров, прямые выходы которых подключены к первым входам соответствующих элементов И НЕ, при этом первый I-вход и прямой выход первого триггера соединены соответственно с инверсным выходом и первым I-входом второго триггера, прямой выход которого подключен первому I-входу третьего триггера, отличающийся тем, что, с целью повышения быстродействия, надежности и расширения функциональных возможностей, в него введены дополнительные триггер и элемент И НЕ, а также элемент НЕ, четыре блока задания перекрытия импульсов и дешифратор, входы которого соединены с шинами...

Устройство для определения скорости движения объекта относительно земной поверхности

Номер патента: 1173887

Опубликовано: 20.10.1996

Авторы: Бледнов, Лашков, Процаенко

МПК: G01P 3/42

Метки: земной, движения, объекта, относительно, поверхности, скорости

Устройство для определения скорости движения объекта относительно земной поверхности, состоящее из счетчика времени, первый выход которого соединен с синхронизатором, к выходам которого параллельно подключены первый и второй магнитометры, магниточувствительные элементы которых расположены на фиксированном расстоянии l друг от друга по направлению определения скорости движения объекта, выход первого магнитометра соединен с вторым входом запоминающего блока, а выход второго магнитометра с третьим входом блока сравнения, второй выход счетчика времени соединен с первыми входами блока сравнения и запоминающего блока, выход которого соединен с вторым входом блока сравнения, выходы блока сравнения и запоминающего блока соединены с входами...

Способ определения приращений магнитного поля земли

Номер патента: 1167965

Опубликовано: 20.10.1996

Авторы: Зверев, Бледнов, Процаенко, Лашков

МПК: G01V 3/00

Метки: приращений, поля, магнитного, земли

Способ определения приращений магнитного поля Земли (МПЗ), при котором выбирают точки по маршруту движения носителя, проводят в них синхронные измерения суммарного МПЗ на каждом цикле измерений, отличающийся тем, что, с целью повышения точности, выбирают m точек измерения числом не менее трех, расположенных на одинаковом расстоянии l одна от другой, повторяют на заданном отрезке маршрута длиной S циклы измерений не менее чем S/2 (m 2) раз, проводя каждый следующий цикл измерений при смешении носителя на расстояние l по маршруту движения, сравнивают в каждой точке маршрута измеренные за два последовательных цикла измерений значения суммарного магнитного поля Земли, по которым судят о приращениях МПЗ.

Устройство для увеличения подъемной силы летательного аппарата

Номер патента: 1785175

Опубликовано: 10.03.1996

Авторы: Лашков, Ильин, Шумилкина, Самойлова, Гринац

МПК: B64C 15/00

Метки: силы, подъемной, летательного, увеличения, аппарата

УСТРОЙСТВО ДЛЯ УВЕЛИЧЕНИЯ ПОДЪЕМНОЙ СИЛЫ ЛЕТАТЕЛЬНОГО АППАРАТА, содержащее входной коллектор с двумя рядами плоских сопл с криволинейной осью, камеру смешения прямоугольного поперечного сечения, диффузор и устройство для сдува пограничного слоя, отличающееся тем, что, с целью повышения эффективности работы в сверхкритическом диапазоне давлений и упрощения конструкции, каждое плоское сопло входного коллектора содержит спрямленный сужающе-расширяющийся участок, а устройство для сдува пограничного слоя выполнено в виде периферийного щелевого сопла с перегородками, расположенного между коллектором и входным участком камеры смещения, который отогнут внутрь коллектора, при этом площадь периферийного щелевого сопла составляет 0,5 - 0,7 суммарной...

Эжектор

Номер патента: 1648123

Опубликовано: 15.12.1994

Авторы: Самойлова, Шумилкина, Лашков, Енютин

МПК: F04F 5/16

Метки: эжектор

ЭЖЕКТОР, содержащий активное сопло, конфузорное пассивное сопло, камеру смешения и диффузор, отличающийся тем, что, с целью повышения производительности за счет уменьшения потерь на трение, внутренние поверхности пассивного сопла, камеры смешения и диффузора снабжены продольными ребрами, высота которых в камере смешения составляет (0,3 - 3) 10-4 от ее диаметра и выполнена с увеличением в сторону входного сечения пассивного сопла и выходного сечения диффузора пропорционально их длине, при этом высота ребер на входе в пассивное сопло составляет 1,5 - 2,0 их высоты в камере смешения, а на выходе диффузора - 3 - 4 высоты.

Эжекторный увеличитель тяги турбореактивного двигателя

Номер патента: 1093062

Опубликовано: 30.08.1994

Авторы: Енютин, Лашков, Шумилкина

МПК: F04F 5/16, F02K 1/36

Метки: двигателя, увеличитель, тяги, турбореактивного, эжекторный

ЭЖЕКТОРНЫЙ УВЕЛИЧИТЕЛЬ ТЯГИ ТУРБОРЕАКТИВНОГО ДВИГАТЕЛЯ, содержащий патрубок подвода пассивной среды, камеру смешения, диффузор и установленные на стенках патрубка активные сопла, расположенные под углами к оси камеры смешения и меридиональной плоскости, отличающийся тем, что, с целью повышения коэффициента эжекции, углы расположения сопл к оси камеры смешения и меридиональной плоскости равны соответственно 18 - 22o и 12 - 18o, угол раскрытия диффузора 10 - 14o, а камера смешения и диффузор имеют общую длину, составляющую 3 - 4 диаметра камеры смешения.

Способ измерения поверхностного трения

Номер патента: 1641079

Опубликовано: 30.04.1994

Авторы: Михайлов, Карпов, Шумилкина, Енютин, Самойлова, Лашков, Ильин

МПК: G01M 9/06

Метки: трения, поверхностного

СПОСОБ ИЗМЕРЕНИЯ ПОВЕРХНОСТНОГО ТРЕНИЯ, включающий регистрацию деформаций изгиба элементов тензовесов при нагружении плавающего элемента, который устанавливают с зазором по его периметру относительно корпуса измерительного устройства, заполняют зазоры материалом с низким модулем упругости, градуируют тензовесы и помещают измерительное устройство в поток газа или жидкости, отличающийся тем, что, с целью повышения точности результатов измерений, в качестве материала с низким модулем упругости для заполнения зазоров используют студень.2. Способ по п. 1, отличающийся тем, что в качестве студня применяют смесь силиконового масла и силиконового каучука в массовом соотношении 4 : 1.

Воспламенительный состав

Загрузка...

Номер патента: 1825354

Опубликовано: 30.06.1993

Авторы: Макарцов, Плотников, Рудько, Лашков

МПК: C06B 33/08, C06B 25/36

Метки: воспламенительный, состав

...5 С в течение 2 ч.1825354 65-90; 10-35. Результаты испытаний Полученные составы прессовали в корпуса электровоссваменителей (диаметр заряда 3,8 мм, высота 4 мм, давлениепрессования 1 ООО кГ/см, диаметр мостикаиз нихрома - 40 мкм). Перед проведением 5испытаний алектровоспламенители подвергались двукратному воздействию сменытемператур от +70 до -60"С с выдержкойпри каждой температуре в течение 1 ч. Испытания проводились при температуре минус 60 С, т.е, в наиболее неблагоприятныхусловиях, возможных при эксплуатациистандартных электровоспламенителей.В качестве меры чувствительности составов к тепловому импульсу мостика накаливания использовалось значениеимпульса воспламенения, Под импульсомвоспламенения понимается такое значениеимпульса...

Установка для фильтрации

Загрузка...

Номер патента: 1793942

Опубликовано: 07.02.1993

Авторы: Голубев, Сафин, Нигаметзянова, Рябоконь, Шакиров, Колесов, Лашков

МПК: B01D 29/00

Метки: фильтрации

...в виде пара последний смешивается с охлажденным циркулирующим фильтратом и конденсируется,Испарение растворителя при вакуумировании осуществляется за счет изменения внутренней энергии наполнителя, при этом его температура падает, По достижении 10- 12 С выключают насос 14 и процесс фильтрации прекращают, после чего приводят в действие систему нагрева наполнителя 8, На стадии нагрева теплоноситель из линии его подачи подается через патрубок 11 в кольцевой зазор 10, проходит через перфорацию цилиндрической части фильтрующей камеры 7 и при фильтрации сквозь наполни- тель 8 нагревает его,Проходя через фильтр 20, расположенный на центральной перфорированной трубе 9, теплоноситель очищается и удаляется из рабочей камеры 6 через патрубок...

Способ получения органического удобрения

Загрузка...

Номер патента: 1774938

Опубликовано: 07.11.1992

Авторы: Голубев, Нигаметзянова, Шакиров, Лашков, Сафин

МПК: C02F 11/04, C05F 3/00

Метки: органического, удобрения

...массы. Образующиеся газы отводятся в газгольдеры 4 и расходуются по мере надобности в производстве удобрений и на нужды птицефабрики, Сброженная масса иэ метантенка 3 поступает в приемник-накопитель 5 и далее в приемную зону 17 устройства вакуумного обезвоживания 6. 8 приемной зоне 17 масса с влагосодержанием более 1000 опопадает на фильтрующую поверхность 20, жидкость за счет разрежения под фильтрующей поверхностью 20, создаваемого источником вакуума 22, поступает в зону отвода фильтрата 19, а масса скребком удаляется в зону выгрузки 18, При удалении массы с фильтрующей поверхности - 20 происходит регенерация последней.Отжатая масса с влагосодержанием 194-200 фмассонасосом 2 перекачивается в змеевик 23 теплообменника 7. Через...

Устройство для разлива агрессивных жидкостей из бутылей

Загрузка...

Номер патента: 1772083

Опубликовано: 30.10.1992

Авторы: Лашков, Обоймов

МПК: B67C 9/00

Метки: бутылей, разлива, агрессивных, жидкостей

...чертеже изображено предлагаемое устройство.Устройство состоит из основания 1 с двойными вертикальными стенками 2, кольцевой зазор между которыми заполнен уплотнителем 3, колпака 4, выполненного с возможностьюустановки мпждустенками 2, системы 5 подачи воздуха. установленной на колпаке 4, системы 6 выпуска жидкости, При этом на наружной стенке 2 имеется фланец 7 с подсоединенной к нему гофрированной трубкой 8, свободный конец которой соединен с фланцем 9, имеющим ручки 10 и ленности на складах, риях и гальванически изобретения является вания. На основание у в таре, в горловину бу му выпуска жидкости ют колпаком, устан двойными стенками о ду которыми заполнен чего внутрь колпака н здают избыточное дав которого агрессивная бутыли...

Устройство для сушки валяной обуви

Загрузка...

Номер патента: 1771666

Опубликовано: 30.10.1992

Авторы: Сафин, Фатхуллин, Лашков, Федорова, Голубев

МПК: A43D 95/10

Метки: обуви, валяной, сушки

...рециркуляции теплоносителя, средства для подачи сушильного агента в камеру для сушки изделий и источники нагрева сушильного агента расположены попарно-симметрично относительно центральной перегородки на противоположных вертикальных стенках, а шахта для приточно-вытяжного воздуховода имеет направляющие пластины, установленные на входе в камеру, при этом приточно-вытяжные воздуховоды с направляющими пластинами установлены в зоне сообщения туннелей с возможностью изменения угла наклона направляющих пластин,система рециркуляции сушильного агента в туннелях расположена попарно-симметрично,Благодаря этому предотвращается выход тепла с выходящей из сушильной камеры валяной обувью и обеспечивается утилизация тепла высушенных изделий, что...

Способ обжаривания ядер орехов

Загрузка...

Номер патента: 1747014

Опубликовано: 15.07.1992

Авторы: Хабибуллин, Шакиров, Шанин, Сафин, Голубев, Лашков

МПК: A23G 3/00, A23N 12/08

Метки: орехов, обжаривания, ядер

...подают напряжение на магнетронную ленту, Степенью открытия переходного затвора регулируют время пребывания орехов в шахте под СВЧ-излучением. При движении заторможенным слоем .в шахте ореховая масса пересыпается через ряды пассивных мешалок. Стенки шахты выполнены иэ материала, проницаемого для микроволнового излучения, В процессе нагрева всей толщины ядра ореха вызванного электромагнитным полем сверхвысокой частоты происходит перемещение влаги из внутренних слоев тела к поверхности и ее испарение, Образующиеся пары влаги вакуумным насосом отводятся в узел конденсации, где улавливаются, и жидкость собирается в сборнике конденсата. Наличие узла конденсации на линии вакуумирования устраняет попадание удаляемой жидкости в вакуумный насос и...

Способ определения влагосодержания коллоидных растворов

Загрузка...

Номер патента: 1746277

Опубликовано: 07.07.1992

Авторы: Федорова, Залесов, Шакиров, Колесов, Голубев, Сафин, Мухаметзянов, Шепель, Лашков

МПК: G01N 25/56

Метки: коллоидных, влагосодержания, растворов

...снабжена штуцерами 16 и 17, служащими для подвода и отвода теплоносителя.Бюксы 14 имеют съемные крышки 18, выполненные из полупроницаемого материала (например, нетканого полотна или фильтровальной бумаги),Конденсатор-рессивер используется для осуществления резкого сброса давления в сушильной камере и обеспечения полной конденсации паров удаляемой влаги. Его объем приблизительно в десять раз превышает объем сушильной камеры.Способ осуществляется следующим образом.Исследуемый материал помещают в бюксы 14. Бюксы закрывают крышками 18, взвешивают и устанавливают на греющую поверхность 6 камеры 1 сушки. Поверхность 6 обогревается теплоносителем, подаваемым в емкость 7 термостатом 8,Камеру сушки 1 закрывают крышкой 2 и при открытых...

Способ изготовления пластинчатого изделия с рифленой поверхностью

Загрузка...

Номер патента: 1743699

Опубликовано: 30.06.1992

Авторы: Енютин, Лашков, Фадеев, Михайлов

МПК: B23B 1/00

Метки: рифленой, пластинчатого, поверхностью, изделия

...стержней 5, прижимной план б и болтов 7,Для выполнения ф нных канавок 12 с разделяющими гребня 13 оправку 2 совместно с деформиро ной заготовкой 120 25 30 те такого относительного перемещения рез 40 45 50 55 через поводок приводят во вращение с заданной скоростью, и с помощью резца 14, конфигурация которого соответствует профилю фасонной канавки 12, поочередно протачивают одну канавку за другой, обеспечивая заданное расстояние между гребнями 13, После завершения процесса изготовления канавок 12 с гребнями 13 заготовку-полуфабрикат 15 снимают с оправки 2 и придают ей первоначальный профиль заготовки 1, при этом участки заготовки- полуфабриката 15 вблизи отверстий 8 и 9, профиль которых восстановить невозможно, отрезают.Для...

Эжектор

Загрузка...

Номер патента: 1269593

Опубликовано: 07.05.1992

Авторы: Ильин, Лашков, Шумилкина, Самойлова

МПК: F04F 5/16

Метки: эжектор

...Тираж ,ВНИИПИ Государственного комитета СССР по делам изобретенйй и открытий 113035, Москва, Ж"35, Раушская наб, д. 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 в эжекторах.Целью изобретения является повышение коэффициента эжекции и степенисжатия при частоте пульсаций активной среды 4060 Гц и ее полномдавлении 4,852 ата,На чертеже представлен зжектор впродольном разрезе,Эжектор содержит активное сонно 1 с пульсатором 2, сужающееся пассивное сопло 3, цилиндрическую камеру 4 смешения и диффуэар 5, причем активное сопло 1 выполнено сверхзвуковым, камера 4 смешения имеет,длину ь, составляющую 1,82,4 ее диаметра О, и расположена от среза активного сопла 1 на расстоянии .1=0,51,5 диаметра камеры 4...

Эжекторный глушитель шума

Загрузка...

Номер патента: 1096999

Опубликовано: 07.05.1992

Авторы: Шумилкина, Соколова, Лашков

МПК: F01N 1/00

Метки: эжекторный, глушитель, шума

...шума. ОЦель достигается тем, что в эжек- (Ь торном глушителе шума преимущественно К,) для реактивного двгателя, содержа- сО щем кольцевую Форкамеру с тангенциальным патрубком подвода активной среды, кольцевым конфузорным активным соплом и центральным соплом, сме- а ситель с криволинейным входным участком и перфорированный дидхЪузор, входной участок имеет радиус, превышающий ширину среза активного сопла по меньшей мене в три раза, а перфорация диффузора выполнена в виде продольных расширяющихся к его выходуу асявчника г,1 10 прорезей, суммарная площадь которых составляет 5-103 от площади боковой поверхности диффузора.На фиг, 1 схематически изображен эжекторный глушитель шума, на фиг. 2 - . вид Л на фиг. 1Глушитель шума содержит...

Устройство управления турбулентным пограничным слоем

Загрузка...

Номер патента: 1347621

Опубликовано: 30.04.1992

Авторы: Шумилкина, Лашков, Самойлова, Михайлов, Енютин

МПК: F15D 1/06

Метки: пограничным, слоем, турбулентным

...)1 11 1 . 1) - и;- )г;" ".г ;-киНа )гст ры г ) ) х, "г") с1ц 1 асиц ч ";) 1(рс.,)еР6" 1 ьг , Дллудобства зк "тлуатациц 1 с -иь ) могут быть закреплены ца се ел)гг);цоЕ) )ПИ 7, ИМЕ)ЩОЛГ 6 ООПЫЕ .ТЕ)г) ЯПроволочееье гр,.бсцкц 6 в этс". егаенатянуты между бок)ными степ)(;пи 1,Обрг)зонацж) основа)пем 7 н.гуп ча 7 е 21 2 пути потока сглажен. Высота 11 профилировацць)х пластин 4 примерно соответствует требуемой минимальной толи) рацичного слоя.устрой гзо управления турбулентнымпограцичцьм слоем 1;аботает следующимобрг)зом,1 ток, цстскающий из сопла 2 аэроО дц)а:гпеск й трубы, встречает на своемутц )ытуп 3 след от которогосц)стсяци ) о потоку и сливаетсяс .стес ге)Е турбулентнъл днижеНИЕМв пограццчном слое, Затем поток про 1 ) ХОД Т5) О 3 ) )...

Способ получения порошка из яблочного пюре

Загрузка...

Номер патента: 1729372

Опубликовано: 30.04.1992

Авторы: Лашков, Сойфер, Сафин, Шанин, Хубулава, Голубев, Хабибуллин

МПК: A23B 7/00

Метки: пюре, яблочного, порошка

...с вентилем 11. Вакуумирование осуществляется вакуум-насосом 12 типа 15 2 НВР - 5 ДМ, В верхней части корпуса 1 имеются штуцер 13 для заливки исходного продукта и гильза 14, в которую помещают хромель-капелевую термопару ТХК - 0179 с пределом измерения -50300 С, соединен ную с потенциометром 15 типа КСП - 4. Камера 1 сообщена также с манометром 16 типа ОБМ 1 - 100 с пределом измерения 0-25 атм и снабжена вентилем 17 для разгерметизации. Сушильная камера 8 обогревается с помощью теплового электронагревателя 18 и теплоизолирована асбестом. На стенке сушильной камеры закреплена хромель-.капелевая термопара ТХКс пределом измерения -50300 С, соединенная с по тенциометром 15. Кроме того, камера снабжена манометром 19 и...

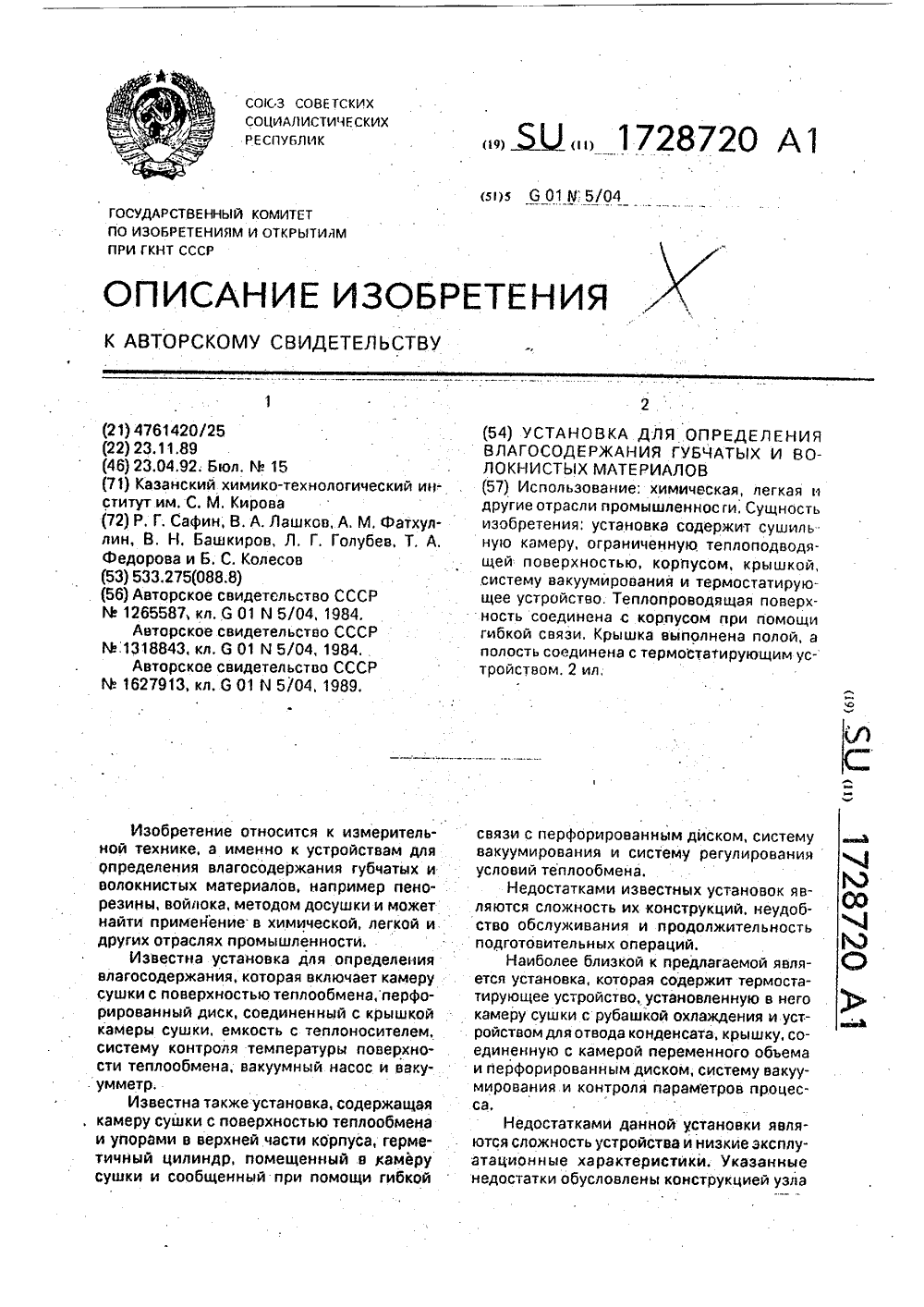

Установка для определения влагосодержания губчатых и волокнистых материалов

Загрузка...

Номер патента: 1728720

Опубликовано: 23.04.1992

Авторы: Федорова, Фатхуллин, Лашков, Колесов, Голубев, Башкиров, Сафин

МПК: G01N 5/04

Метки: влагосодержания, губчатых, волокнистых

...достижения этой цели в установке для определения влагосодержания губчатых и волокнистых материалов, содержащей термостатирующее устройстэо, установленную ннад ним и сообщенную с системой вакуумирования камеру сушки, состоящую из корпуса, теплоподводящей поверхности и крышки, и устройство для деформации образцов материалов, выполненное в виде камеры переменного объема, снабженной перфорированным диском, теплоподводящая поверхность соединена с корпусом вялой мембраной, ее диаметр выполнен меньше диаметра перфорированного диска, который закреплен на крышке, в которой выполнена полость, соединенная с термостатирующим устройством. На фиг, 1 изображена принципиальная схема установки; на фиг. 2 - то же, в процес се работы,Установка...

Способ изготовления войлока

Загрузка...

Номер патента: 1726598

Опубликовано: 15.04.1992

Авторы: Сафин, Лашков, Голубев, Федорова

МПК: D04H 1/08

Метки: войлока

...(фиг. 1) содержит рабочую камеру 1 с греющими поверхностями 2, сообщенные с теплообменным устройством 3 системы обогрева и соединенные через гибкую связь 4 с корпусом 5. В качестве гибкой связи может быть использована, например, резина или прорезиненная ткань.По центру рабочей камеры 1 установлен коллектор 6 с перфорированными плоскими поверхностями 7. Рабочая камера 1 снабжена крышкой 8, на которой закреплены гиб 5 10 15 20 25 30 35 40 45 50 55 кие тяги 9, удерживающие войлочные полости 10 в вертикальном положении.Теплообменное устройство 3 через патрубки ввода 11 и вывода 12 теплоносителя, вентиль 13 (фиг. 2) соединено с источником нагрева. Вывод теплоносителя из установки или слив конденсата (если в качестве теплоносителя...

Способ изготовления пластинчатого изделия с рифленой поверхностью

Загрузка...

Номер патента: 1722696

Опубликовано: 30.03.1992

Авторы: Лашков, Михайлов, Шевко, Фадеев

МПК: B23B 1/00

Метки: рифленой, пластинчатого, изделия, поверхностью

...расчетных точках заготовки 1 выполнены отверстия 7 под винты 8, вводимые в отверстия 4, и отверстия 9 под винты 10, вво димые в отверстия 5.Для обеспечения плотного (беззазорного) прилегания деформированной заготовки 1 к оправке 2 используется прижимная планка 11, Для формирования риф лей на поверхности заготовки 1 используюттокарный станок, который содержит: подпружиненный центр 12 передней бабки (не показана), предназначенный для взаимодействия с соответствующим подпятником 6 посредством сферического наконечника;боковой конической поверхности деформированной заготовки 1 спиральную канавку, каждый виток которой прерывается при нахождении резца 20 в зоне углубления 3. Заданная глубина канавки может быть достигнута одно- или...

Устройство для заделки пакетов скобами из металлической ленты

Загрузка...

Номер патента: 1717489

Опубликовано: 07.03.1992

Авторы: Закотянский, Лашков, Королев

МПК: B65B 51/05, B65D 33/26

Метки: пакетов, скобами, заделки, металлической, ленты

...рычаг сл:ирои, Нэ корпусе шарнирно установло двуплечий рычаг, и пуансон дополни ел-,но сВбкенОбразной тяГОЙ с упором,ОТООЫЙ СТЭНОЗГ 8 Ь С ВОЗМОЖНОСТЬЮ ВЗЭИМОЦВЙСГВИ, С ОДНИМ ИЗ ПЛЕЧ ДВУПЛЕЧЕГО РЫа, а.,;Угое плечо которого шарнирноСВЯЗВНО С Р 1:ЧЭГОМ ПОДВИжНОй ЧаСтИ МатРИВЫ.1-э юГ,1 изображено устройство для зал. - :, ки Отсе. Общии вид:, на фиг.2-4 - схе, О миро Вани/я скобы,У 81 оойство цля заделки пакетов содерк 1. попусГОИ вод 2, нег 1 одвижную часть3а- рицы,;естко закрепленную на корпуг - 1, Одв 11;-уО часть 4 матрицы, имеющуООычэг ; "1 рниром и способнук перемев г с;. Относительно неподвижной части 3л з г 1пуансо 5, механизм б ГОдэчи ме.алличссОЙ ленть;, нож 7 для отрезки задела.Пего пакета, Привод 2 представляетсобой...

Способ уменьшения гидравлического сопротивления трубопровода

Загрузка...

Номер патента: 1714232

Опубликовано: 23.02.1992

Авторы: Лашков, Фадеев, Енютин, Михайлов

МПК: F15D 1/04

Метки: уменьшения, трубопровода, гидравлического, сопротивления

...(удлиняют) его выходную часть для уменьшения (увеличения) длины выходного диффузора и егодиаметра.1714232 оставитель И. Фадеевехред М,Моргентал Корректор Т. Палий кович едакто Тираж Подписноеного комитета по изобретениям и открытиям при ГКНТ СССР 35, Москва, Ж, Раушская наб., 4/5 Заказ 676 ВНИИПИ Государст Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 1 3В известном способе гидравлическоесопротивление регулируется с помощью изменения длины выходного диффузора и егодиаметра, При необходимости минимального гидравлического сопротивления магистрали устанавливают максимальную длину идиаметр.Недостаток известного способа - значительное гидравлическое сопротивлениетрубопровода (имеется в виду, естественно,...

Поверхность, обтекаемая жидкостью или газом

Загрузка...

Номер патента: 1473437

Опубликовано: 15.02.1992

Авторы: Лашков, Михайлов, Енютин, Шумилкина, Самойлова

МПК: F15D 1/00

Метки: жидкостью, газом, поверхность, обтекаемая

...,( .,фр .г д1 ц 2 л кл 1 ССнгг:еИе вяэ косСб,докладоа 1 од Реди .,С т Р 1 з.,и (",1 ; 7 г .10 ,. Х 111,7;0 АТЬ 7 (11(1 Г,1лнтгров.зм вдл1 Ъ ",Од 1 Л,- Г 1 з Мрттеие от ностся к пркладнойгидрогазодинамике и монет бить исполь.зова ко ча до 33 у коя 3 г лс татель ньО. апя 3 Рз та х 1 нл подводных с уда х,-3ретения - снкие т урбул, тм;.Ло трия путем уменьшенл вел,ы ои,(з,1 мой гтоверхности.1 ф, 1 яобраей.хемз поверхф,1;ВВл.гзи веТора 2 скОРОсти потОкаидк=:сти ггли г 1 з 1. Верхност ь 1 содер(нт оребренные участки 3, 4 икоторые ередуг(зтся с гладкими участкапричем ребра 10 а оребрекных3 гг И 5 ОРИЕНТИРОВаНЫ ВДОЛЬ ЭОИ,При течении г ггкости или Оль поверхности 1 в направ ектора 2 скорости потока на нных участках. 3, й и 5 уме елЕнь...

Устройство для разлива агрессивных жидкостей из бутылей

Загрузка...

Номер патента: 1692931

Опубликовано: 23.11.1991

Авторы: Обоймов, Лашков

МПК: B67D 5/00

Метки: жидкостей, агрессивных, бутылей, разлива

...156 и системы выпуска жидкости, включающей приемный патрубок 7 с перфорированной пробкой 8, Г-образную эластичнуютрубку 9, штуцер 10 и раздаточную трубку11, при этом штуцер установлен в боковой 20поверхности основания 1 у его дна, основайие 1 соединено с крышкой 2 посредствомбайонетного. зажима 12 с уплотнением в виде установленных в кольцевой канавке 13Одна над другой трапецеидальной кольцевой прокладки 14 и эластичной кольцевойкамеры 15, сообщенной с источником сжатого воздуха, а основание 1 имеет ложементы 16 и установлено на колесах 17.Устройство работает следующим образом,На основании 1 устанавливаегся бутыль с агрессивной жидкостью в таре, приэтом ложементы 16 способствуют ее правильной установке. В бутыль вставляется...

Устройство для разлива агрессивных жидкостей из бутылей

Загрузка...

Номер патента: 1687574

Опубликовано: 30.10.1991

Авторы: Лашков, Обоймов

МПК: B67C 9/00

Метки: бутылей, жидкостей, агрессивных, разлива

...агрессивных жидкостей.Целью изобретения является повышение надежности в работе.На чертеже сжематически изображено предлагаемое устройство.Устройство состоит иэ герметичной камеры для бу 1 ылей, включающей основание 1 и колпак 2, систему подачи воздуха 3 и выдачи жидкости 4, концентрично установленные на основании 1 цилиндры 5 с образованием между ними кольцевой камеры б и смонтированного в ней электрического нагревателя 7, при этом на торце колпака 2 образован фланец 8, расположенный в кольцевой камере б, а последняя заполнена материалом 9 с низкой температурой плавления, например сплавом Вуда или воском, а в кольцевой камере 6 над электрическим нагревателем 7 может быть укреплено перфорированное кольцо 10,Устройство работает следующим...

Устройство для получения рельефа на термопластичном полимерном материале

Загрузка...

Номер патента: 1680553

Опубликовано: 30.09.1991

Авторы: Михайлов, Фадеев, Енютин, Ильин, Лашков

МПК: B29C 59/04

Метки: полимерном, термопластичном, рельефа, материале

...элемента рельефа, с;К - размерный коэффициент, зависящий от выбора системы единиц измерения, см ;Тпл - температура плавления материала, С;Тист - температура источника теплового излучения, С;й - глубина оплавления, м;Н - расстояние между источником и поверхностью термопласта, м;ау - экспериментальные параметры, зависящие от материала термопласта,Затем подают импульс напряжения на струну 1. Она разогревается, образуя цилиндрический тепловой фронт, и воздействует на микрорифленую поверхность термопластичного материала 10, образуя соответствующую конфигурацию оплавленных микрорифлей. При этом удлинение струны 1 компенсируется за счет сжатия пружины 5, воздействующей на нее через кронштейны 2 и изоляторы 3, смонтированные на основании...

Устройство для слива жидких материалов из бочек

Загрузка...

Номер патента: 1666438

Опубликовано: 30.07.1991

Авторы: Лашков, Вельтищев, Обоймов

МПК: B67C 9/00, B65G 65/24

Метки: слива, бочек, жидких

...укрепленные по краям вала 3 направляющие 6, внутри которых установлены с возможностью продольного перемещения перепендику лярно оси вала 3 тяги 7, одни концы которых шарнирно соединены посредством проушин 8 с дугообразной скобой 9, с упорами, а другие соединены между собой траверсой 10, имеющей в средней части окно с винто вой резьбой, в, котором установлен параллельно тягам 7 ходовой винт 11, который в свою очередь шарнирно соединен с зажим- ными губками 5, Вращение ходового винта 11 и привода 4 осуществляется посредством 30 маховиков 12 и 13.Устройство работает следующим образом.Дугообразную скобу 9 с упорами откидывают вверх и подкатывают тележку к боч ке до соприкосновения последней с зажим- ными губками 5, опускают скобу 9 в...
