Кургаев

Способ фильтрования воды в зернистой загрузке

Загрузка...

Номер патента: 1805995

Опубликовано: 30.03.1993

Авторы: Фейсал, Кургаев, Фрог

МПК: B01D 37/00

Метки: воды, зернистой, фильтрования, загрузке

...загрузкой. Загрузказаполняется раствором коагулянта, подавая(его снизу вверх через дренаж (например,сульфата алюминия, крепостью 0,5-1,5, оптимально 1%). Выбор коагулянта и его количество определяют в зависимости от вида и1805995 концентрации примесей, содержащихся в тов приведены в таблице, Таким образом,исходной воде. На сетки подается электриче-. как видно из таблицы, применение предлаский ток с параметрами 0,001-,0,015 а/дм, с гаемого способа фильтрования воды с обра 2напряжением 30 - 70 вольт. После 5 - 15(опти- боткой загрузки фильтра реагентом вмальное время 10-минутной вйдержки ток 5 электрическом поле позволяет увеличитьвыключают и производят промывку фильтра длительность фильтроцикла на 80 - 1000/00 иводой снизу вверх. Промывка...

Отстойник-шламоотделитель

Загрузка...

Номер патента: 1710095

Опубликовано: 07.02.1992

Авторы: Лысов, Кургаев, Нечаева, Михайлов, Бутько

МПК: C02F 1/52, B01D 21/24

Метки: отстойник-шламоотделитель

...в виде вертикальных перфорированных цилиндров с установленными внутри каждого из них сплошными подвижными кольцами, соединенными со 5 штоками,На фиг. 1 показан отстойник-шламонакопитель, общий вид в плане; на фиг. 2-то же, вид сбоку в разрезе, . 10П р и м ер, Отстойник-шламоотделитель состоит из емкости 1, образованной земляной дамбой 2. С одной стороны емкости.1 по дамбе 2 проложен шламовый трубопровод 3, имеющий отводы 4. с задвижками 5 и 15 крестообразными выпусками.6, У противо- . положной дамбы 2 установлены водосборные устройства 7 в виде.,вертикальных перфорированных цилиндров 8 с водовыпусками 9, Внутри каждого из цилиндров 8.20 установлено подвижное кольцо 10 с воэможностью вертикальйого перемещения, а для удобства.его...

Горизонтальный отстойник

Загрузка...

Номер патента: 1673160

Опубликовано: 30.08.1991

Авторы: Кургаев, Баринов, Лысов, Михайлов, Бутько

МПК: C02F 1/52, B01D 21/24, B01D 21/08 ...

Метки: горизонтальный, отстойник

...воздухораспределительная система 9 в виде гребенки из перфорированных труб.Вдоль дна 2 уложены трубы напорной смывной системы 10. а в противоположном при16 М 3160 Пцдоча 7 Лфка ь Рь еваКорр ь Т,Ледоргента С. Чер Тираж 460 Подпи енного комитета по изобретениям и от 13035, Москва, Ж, Раушская наб 4/ акаэ 2875 ВНИИПИ Госуд 1 СССР иям пр атент", г. Уж Пр ственно-издательскии мбинат ямку конце резервуара имеется система сбора 11 и камера 12 осветленной воды.Отстойник работает следующим образом,При закрытой задвижке 5 из патрубка 6 подвода исходной воды через патрубок 4 в резервуар 1 поступает исходная вода после смещения ее с введенными реагентами. Затем осветляемая вода поступает в зону воздушного перемешивания, расположенную над...

Устройство для отстаивания природных вод

Загрузка...

Номер патента: 1629074

Опубликовано: 23.02.1991

Авторы: Михайлов, Кургаев, Лысов

МПК: B01D 21/24

Метки: природных, отстаивания, вод

...волнообразное, вершины волн выполнены зквидистантно напорным коллекторам, Вода в систему подается и выводится по трубопроводам, 3 ил. Г-образные насадки 4, служащие кроме основной функции для уменьшения взмучивания потока.Г-образные насадки расположены на расстоянии 2 - 3 м одна от другой, потому что действие вытекающих из них Струй вследствие менее плотной среды, распространяется на большую длину, чем в боковых насадках в период предотвращения взмучивания, Днище 5 волнообразное, вершины волн 6 выполнены зквидистантно ньпорным коллекторам. Вода в систему удале ся по трубопроводу 7, а по трубопроводу 8, Пе имеет углубление 9, что ток и равномерно отвод содержит подводящий трубопроводы исходной1629074 иг. 2 Устройство для...

Аппарат для очистки воды

Загрузка...

Номер патента: 1517975

Опубликовано: 30.10.1989

Авторы: Васильев, Осипов, Кургаев, Фрог

МПК: B01D 21/02

Метки: аппарат, воды

...частицы за пределы струи. Одновременно этому перемещению способствуют концентрационная и турбулентная диффузия. Выделяемая из сгруй взвесь осаждается на неперфорирован - ные участки перегородки 9, образуя осадок, сползакший по наклону плоскости к шламоотволягцим окнам 18. Сползанию, а также 55 легидратации и уплотнению осадка способствуют микровибрации перегородки 9, возникающие под влиянием вихреобразного лви 4женин струй через отверстия 12 в перегородке 9.Осветленная на нервом этапе вода движется к кольцевому зазору 17 между средней перегоролкой 10 и корпусом 1. Здесь она поступает в разделенные радиальными перегородками 15 на секции наклонные отстойники 16. Отстойники 16 работают в переходном, близком к ламинарному, режиме движения...

Устройство для обработки данных

Загрузка...

Номер патента: 1513443

Опубликовано: 07.10.1989

Авторы: Кургаев, Опанасенко

МПК: G06F 7/38

Метки: данных

...байт частного; седьмой (старший) байт определяется аналогично третьему байту с помощью 15 МК -204-215; второй, третий, четвер-,тый, пятый и шестой байты определяются аналогично второму байту с помощьюМК 246-253 (в случае положительнойпогрешности) или МК 267-271 (в слу чае отрицательной погрешности определение пробного частного); первыйбайт - аналогично первому байту спомощью МК 242-244. Время определения частного для 64-битовых операн дов увеличивается на 32 микрокомандыеФормула изобретения30 Устройство для обработки данных,содержащее блок регистров общего назначения, два мультиплексора, блокумножения, арифметико-логическийблок мантисс, два буферных регистра,узел поиска левой единицы, блок сдвига, арифметический блок порядков иблок...

Устройство для многоканального интерполирования функций

Загрузка...

Номер патента: 1377878

Опубликовано: 28.02.1988

Авторы: Коробейников, Масловский, Кургаев

МПК: G06G 7/30

Метки: многоканального, функций, интерполирования

...21, а на выходах 23 соответствующих каналов 24 устанавливаются коды шага интерполирования. Замыкаются ключи 10, код выходов 23 45 блока 17 устанавливает соответствующие значения цифровых управляемых резисторов 14 и 16, определяющие по-" стоянные времени интегрйрования в каналах от Т, до Т , . Интеграторы 13 и 15 в течение второго цикла интервала времени Т интегрируют приращение функции, запомненное на предыдущем интервале времени, так как в первом канале формируется выход ное напряжение Х,(С) = Ь Х ,Ткоторое в конце второго цикла достигает величины Х ; в и-ом канале -Х (С)Ь Х-- которое дои Тп,стигает значения Х , в конце третьего цикла, а также формируется напряжение обратной связи на выходах сумматоров 11; на первом канале Х(С)=ЬХ...

Многоканальный интерполятор функций

Загрузка...

Номер патента: 1361588

Опубликовано: 23.12.1987

Авторы: Коробейников, Кургаев

МПК: G06G 7/30

Метки: интерполятор, многоканальный, функций

...пройдя элементы И 47, открывает узлы элементов И 65, через которые коды Т, и Тиз регистров счетчиков 66( (записываются в регистры 63, на выходах 34 блоков 21 соответствующих каналов устанавливаются коды, определяющие значения сопротивлений цифровых управляемых сопротивлений 15, 16 и 22, Кроме того, первый тактовый сигнал с выходов элементов И 47, поступая на счетный вход триггеров 46, устанавливает их в нулевое состояние - управляющий сигнал снимается с выходом 32 и устанавливается на выходах 31. В результате этого замыкаются ключи 6 и 8 и разрядные ключи 28 четных цепочек, а ключи 7 и 9 и разрядные ключи 28 нечетных цепочек размыкаются - в формировании выходных сигналов на шаге Т, для первого канала и шаге Т , для и-го канала...

Устройство для деления

Загрузка...

Номер патента: 1361545

Опубликовано: 23.12.1987

Авторы: Опанасенко, Кургаев

МПК: G06F 7/52

Метки: деления

...разряда значение характеристики делимого А. Полученное значение разности мантисс логарифмов (2) поступает на входы блоков 9 и 10, которые совместно с сумматором 11 реализуют вычисление экспоненты согласно (1) и (3). На выходах 50 55 Делимое А поступает на входы блоков 1 и 2, которые содержат характеристику и мантиссу соответствующих значений логарифма. В зависимости от значений групп старше, средних и 25 младших разрядов делимого А на инкрементор 3 через мультиплексор 4 поступает значение характеристики логарифма из блока 1 (в случае наличия хотя бы одного единичного разряда в ЗО группе старших и средних разрядовделимого А, что определяет формирование управляющего сигнала элементом ИЛИ 5 для мультиплексора 4 (или из.блока 2) при...

Интерполятор

Загрузка...

Номер патента: 1345217

Опубликовано: 15.10.1987

Авторы: Масловский, Коробейников, Кургаев

МПК: G06G 7/30

Метки: интерполятор

...инаоборот, функции цепочек изменяются,5Каждое изменение управляющих сигналовна выходах 27 и 28 сопровождаетсяизменением кода на выходе 29 блока23 управления, определяющего измене. ние шага интерполирования, Таким образом, аппроксимация Аункции Х(с)выполняется с переменным шагом в со. ответствии с интерполяционным полиномом Ньютона,15Блок 23 управления работает следующим образом.Пусть, например, к моменту прихода на вход 25 очередного тактовогосигнала триггер 38 находится в состоянии "0" на выходе 28 - сигнал управления, поддерживающий разомкнуты -ми ключи 5 и 16 четных цепочек и ключи 7, 11 и 19, а на выходе 27 - сигнал управления, поддерживающий замкнутыми ключи 5 и 16 нечетных цепочеки ключи б, 12 и 20), счетчик 48 содержит...

Устройство для умножения

Загрузка...

Номер патента: 1305667

Опубликовано: 23.04.1987

Авторы: Опанасенко, Кургаев

МПК: G06F 7/52

Метки: умножения

...7 частичных произведений р-х сомножителей, запись результата суммирования с выходов сумматора 7 через группу элементов И 1 О в буферный регистр 15, начиная с третьегоцикла, запись младшего р-го разрядас выходов сумматора 7 в регистр 3 произведения через демультиплексор 11 водин из младших р-х разрядов. Число тактов в цикле зависит от числа с 1 умножителей и разрядности ш сомножителей. Такт представляет собой формирование частичного произведения р-х сомножителей. Результатом работы одного цикла является формирование суммы частичных произведений, имеющих одинаковые веса. Начиная с третьего цикла, в последнем такте цикла младший р-й разряд с выхода сумматора 7 через демультиплексор 11 под управлением сигнала 22 записывается в...

Устройство вычисления функций

Загрузка...

Номер патента: 1297039

Опубликовано: 15.03.1987

Авторы: Писарский, Кургаев

МПК: G06F 7/544

Метки: функций, вычисления

...ш аргумента х со входов 10 поступает на информационные входы блока 7 вычисления модуля мантиссы, в котором под управлением знакового разряда мантиссы ш аргумента, поступающего с входа 11, определяется модуль мантиссы ш (предполагается ш со входов 10 поступает представленной в дополнительном коде), Модуль мантиссы ш с выходов блока 7 поступает на входы уменьшаемого вычислителя 4 и на информационные входы денормализатора б, в котором под управлением порядка Р аргумента х выполняется денормализация модуля мантиссы ш, т.е. аргумент х на выходе денормалиэатора 6 .представляется в Форме с фиксированной запятой. Это значение х с выхода денормализатора б поступает навходы блока 5, где вычисляется с фиксированной запятой значение...

Устройство для вычисления функций

Загрузка...

Номер патента: 1297038

Опубликовано: 15.03.1987

Авторы: Писарский, Кургаев

МПК: G06F 7/544

Метки: вычисления, функций

...работает следующим образом.сМантисса ш аргумента х с входов 10 поступает на информационные входы блока 7 формирования дополнительного кода, в котором под управлением знакового разряда мантиссы ш аргумента, поступающего с входа 11, определяется модуль мантиссы(предполагается, что шс входов 10 поступает представленной в дополнительном коде). Модуль мантиссы /ш/ с выходов блока 7 поступает на информационные входы денормализатора 6, в котором под управлением порядка р аргумента х выХполняется денормализация модуля мантиссы ш , т.е. аргумент х на выходе денормализатора 6 представляется в Форме с Фиксированной запятой, Это значение х с выхода денормализатора 6 поступает на входы блока 5, где вычисляется с фиксированной запятой значение...

Устройство для деления

Загрузка...

Номер патента: 1259251

Опубликовано: 23.09.1986

Авторы: Кургаев, Опанасенко

МПК: G06F 7/52

Метки: деления

...55 циклов на равенство нулю,Если значение на выходах счетчика 55ненулевое,то выполняется переход к микрокоманде 2, в другом случае на выходе 26 блока 7 управления устанавливается значение логической единицы,что говорит о получении всех требуемых разрядов значений частного и обокончании процесса деления.При выполнении микрокоманды 11 результат с выходов регистра 10 черезмультиплексор 13 под управлением сиг 1259251нала с выхода 22 блока 7 управлени записывается в регистр 1, и осуществляется возврат к микрокоманде 7.Блок 7 управления (фиг,2) работает следующим образом. 5С приходом сигнала "Пуск" МПр 1. разрешает прохождение тактового импульса через элемент И 48 на вход инкремента счетчика 33 адреса, содержимое которого...

Устройство для умножения

Загрузка...

Номер патента: 1254473

Опубликовано: 30.08.1986

Авторы: Кургаев, Опанасенко

МПК: G06F 7/52

Метки: умножения

...микроприказыпередаются на выходы группы элементов И 27, На выходе 31 блока управления при этом устанавливается код, 55определяющий передачу младших К-разрядов сумматора 6 через демультиплексор 15 в младшую (щ - 1)-ю груп 473 4пу разрядов регистра 16, Однонремено с этим код на выходе 30 блока управления .открывает группу элементов И 13, через которую содержимое сумматора 6 записывается в регистр 9.Аналогичным образом выполняются первые Й-циклов умножения, в результате чего в регистре 16 будут сформированы Й-младших (К-разрядных) групп разрядов произведения.(Й + 1)-й цикл выполняется следующим образом.Первая микрокоманда этого цикла н первомполутакте формирует на выходах 17 и 18 элементов И 28 блока 14 управления коды управления,...

Устройство для деления

Загрузка...

Номер патента: 1242935

Опубликовано: 07.07.1986

Авторы: Опанасенко, Кургаев

МПК: G06F 7/52

Метки: деления

...с выходов буферного регистра 19 под управлением сигнала с выхода 49 блока 18 управления через группу элементов И 24 со сдвигом влево на К двоичных (в сторону стар,ших) разрядов записывается в регистр 1 делимого и служит в следующем цикле в качестве делимого. В счетчике 41 производится вычитание единицы из константы числа циклов и начинается следующий цикл. Описанный процесс продолжается (1 циклов, В конце последнего цикла на выходах регистра 23 устанавливается значение и-разрядного частного, а на четвертом выходе 50 блока 18 управления устанавливается сигнал цКонецделенияПри использовании сумматоров-вычитателей после очевидных доработок можно совместить Функции суммирования, выполняемые на сумматорах 7, и функции вычитания,...

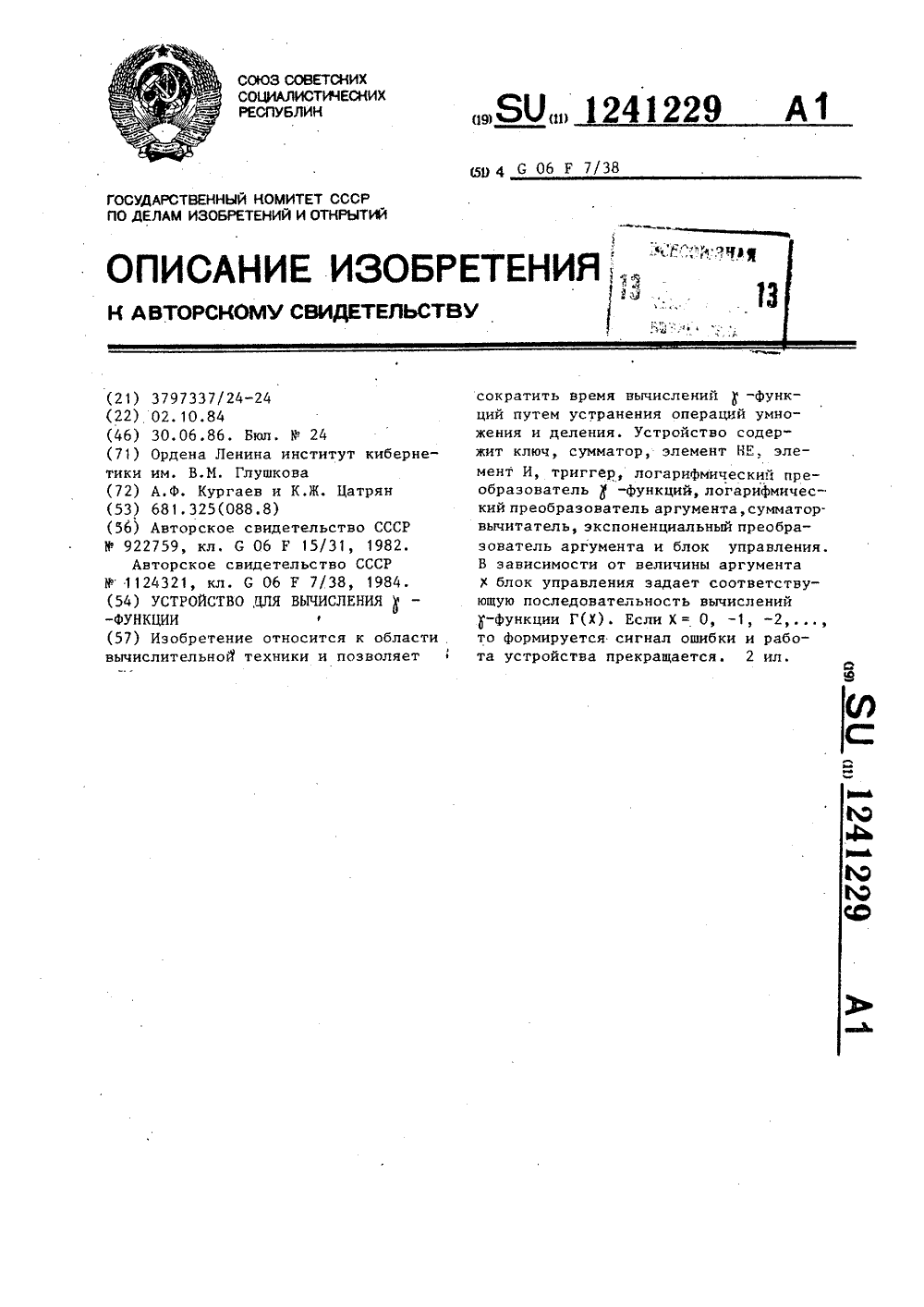

Устройство для вычисления -функции

Загрузка...

Номер патента: 1241229

Опубликовано: 30.06.1986

Авторы: Кургаев, Цатрян

МПК: G06F 7/38

Метки: вычисления, функции

...из сумм: 1 од(х) од(х+с) , хО ( 1) 1 о 8 ход(х+1 с), х0 и х1,-2,41229 4который устанавливает триггер 22, внулевое состояние и останавливаетработу генератора 23. Этот сигналподается также на тактирующий входсумматора-вычитателя 8. При этомв сумматоре-вычитателе 8 вычитаетсясумма(1 одГ(х)+О. Затем в преобразователе 9 вычисляется значение экспоненты и результат передается О на выход устройства.Если аргумент х2, то Г (х) вычисляется следуюшим образом: Г=(х(х хГ(х 1=5 - ЕР 1 О (-) ".1 О ХРО Г(ХВ этом случае начальный процессаналогичен процессу, когда аргументположительное целое число, до техпор, пака в сумматоре 2 не останется20 значение (1,2). При этом дешифратор33 Формирует управляющий сигнал,который останавливает работу генератора 23 и...

Устройство для умножения

Загрузка...

Номер патента: 1233136

Опубликовано: 23.05.1986

Авторы: Опанасенко, Кургаев

МПК: G06F 7/52

Метки: умножения

...регистра 19 через элементы И 14под управлением сигнала 25, Число переносов с выхода сумматора 7 Фиксируется в счетчике 8 и через элементыИ 9 дод управлением сигнала 24 эаписызяется в каждом тякте в стяршие разряды буферного регистра 19. Одновременно с этим в младшие разряды буферного регистра 19 записывается 2 Ы-разрядное (двоичное) частичное произведение с выходов сумматора 7 через элементы И 12.Второй цикл".В начале первого такта производится установка счетчика 8 в исходное состояние: Все такты этого цикла,.кроме последнего, выполняются аналогично тяктям первогО цикляе Ня пос лецнем такте второго цикла .:-двоичный разряд с выходя сукятора 7 через элемент И 16 управлением сигнала 27 фиксируется в триггере 18, 1233136Третий...

Устройство для возведения в степень

Загрузка...

Номер патента: 1228101

Опубликовано: 30.04.1986

Авторы: Кургаев, Цатрян

МПК: G06F 7/552

Метки: степень, возведения

...+ 1 о 8 о(1, М + 1 ояв + ехр (1 о 8 г ьв г 3 Ь 1 Жфй. + 1 о 8 Ьщ )=1 од (1 М)+1 о 8 3271 Значение К из старших разрядов нор,мализатора 16 поступает на третьи входы 47 суммирования сумматора 24. Порядок р с входов 55 устройства поступает на информационные входы групп памяти И 19 и И 21. Если порядок р положительный, то сигнал с входа 54 устройства открывает группу элементов И 19 и порядок р по 3 ступает на входы 45 вычитания сумматора 24. Если порядок р положитель 3ный, то сигнал с вхЬда 54 устройства через элемент НЕ 20 открывает группу элементов И 21 и порядок р поступает на пятые входы 46 суммирования3 сумматора 24. Таким образом, в старших разрядах сумматора 24 вычисляется разность Н = К -Р + Р или сумма5Ь= К уР + П, где П -...

Устройство для деления

Загрузка...

Номер патента: 1203515

Опубликовано: 07.01.1986

Авторы: Опанасенко, Кургаев

МПК: G06F 7/52

Метки: деления

...5, первый сумматор 6, вычитатель 7, второйсумматор 8, три группы элементов И9 - 11, буферный регистр 12, блок 13управления, демультиплексор 14, регистр 15 частного, выход 16 знакового разряда вычитателя 7, выходы 17 -19 блока 13 управления, выход 20блока 13 управления окончания работы устройства.Блок 13 управления содержит элемент И 21, первый элемент 22 задержки, второй элемент 23 задержки,счетчик Сч 24 и элемент ИЛИ 25,На временной диаграмме работыЛг,устройстваивремя задержкиэлементов 22 и 23 задержки соответственно: 1,2,3 Й - число циклов работы устройства,Вход ТИ блока 13 управления является тактовым входом устройства,выходы А устройства - информационныевходы регистра 1 делимого, входы Вустройства - информационные входырегистра 2...

Устройство для умножения

Загрузка...

Номер патента: 1185328

Опубликовано: 15.10.1985

Авторы: Кургаев, Опанасенко

МПК: G06F 7/52

Метки: умножения

...системе счисления с двоичным основанйем или основаниями, равными целой степе ни двух.Цель изобретения - повышение быстродействия устройства.На чертеже приведена блок-схема устройства для умножения. ОУстройство содержит регистр 1 множимого, регистр 2 множителя, мультиплексор 3, группу элементов И 4, буферный регистр 5, группу элементов И 6, элемент НЕ 7, ш блоков 8 пере множения, сумматор 9, группу элементов И 10, демультиплексор 11, регистр 12 произведения,первый счетчик 13, элемент задержки 14, второй счетчик 15, схему 16 сравнения, элемент И 17 20 и регистр 18 числа тактов.Мультиплексор 3 может быть построен на основе интегральных схем 531 КП 2, демультиплексор 11 - на основе К 531 ИД 14 П, в качестве блоков 8 пе ремножения могут быть...

Устройство для возведения в степень

Загрузка...

Номер патента: 1171788

Опубликовано: 07.08.1985

Авторы: Кургаев, Цатрян

МПК: G06F 7/552

Метки: степень, возведения

...как дробную ча:ть С, тогда знак з 1 пР порядка результата, порядок Р 2 и мантисса ю 2 резулыата определяются выражениями51 р Р = 51 о Р О+ 51 о пх 1 и = саню, если з 1 п Р:0;1-Ао, если з 1 п Р =1; Числа х инормализованы, не равны нулю и мантисса гпположительная (для отрицательных внет действительного значения ЕЮ%2 т. В блоках 1 2 и 13 памя 20 ти (логарифма) хранятся значения логариф. мов нормализованных чисел и выбираются соот- ВЕтСтВЕННО ЗНаЧЕНИЯВ 2 т Хо 2 тп И Ро 1, м (эти блоки памяти взаимозаменяемы), а в блоках 21 и 19 памяти (экспонен; ты) хранятся значения экспоненты и выбира. ются соответственно значения ехр 2 А и ехр 20 (эти блоки также взаимозаменяемы).Знаки з 1 пРх и зп Рэ порядков Ри Ру подаются соответственно на вход 34...

Установка для очистки природных и сточных вод

Загрузка...

Номер патента: 1161189

Опубликовано: 15.06.1985

Авторы: Кургаев, Гаджиев

МПК: B04C 9/00

Метки: вод, сточных, природных

...установленный в нейконцентрично патрон (фильтр) 30,трубу 31выхода очищенной воды с манометром 32,задвижкой, 33 и трубопроводом 34 для отвода очищенной воды в сборный бак 9, патрубок 35 с манометром 36 для замера давления внутри намывного фильтра, всасывающую линию 3 и трубопровод 38 для подачичистой воды при обратной промывке намывного фильтра. Для отвода промывной водыс перлитом из шламовой камеры 17 служиттрубопровод 39 с задвижкой 40,Установка для очистки природных источных вод работает следующим образом.Исходная вода после предварительной очистки от плавающих примесей в емкости 1 забирается центробежным насосом 7 и под напором по трубопроводу 8 подается в гидроциклон через входной трубопровод 11, установленный тангенциально к...

Устройство для вычисления -функций

Загрузка...

Номер патента: 1124321

Опубликовано: 15.11.1984

Авторы: Цатрян, Кургаев

МПК: G06F 17/10

Метки: функций, вычисления

...к информационным входам второго и шестого блоков элементов И, выходы младших информационных разрядов сумматора подключены к адресным входам бло-, ка,постоянной памяти, выходы блока постоянной. памяти подключены к инфор мационным входам пятого и седьмого блоков элементов И, выходы разрядов первого умножителя подключены к информационным входам восьмого блока . элементов И, выходы шестого и вось мого блоков элементов И подключены к первой и второй группам входов второго блока элементов ИЛИ, выходы седьмого блока элементов И и выходы второго блока элементов ИЛИ подклю чены к входам разрядов делимого и делителя блока деления, выходы разрядов которого подключены к третьей группе входов первого блока элементов ИЛИ, входы первого дешифратора 10...

Двухъярусный фильтр для очистки природных и сточных вод

Загрузка...

Номер патента: 1072876

Опубликовано: 15.02.1984

Авторы: Шерстобитов, Кургаев, Кирсанова, Гуртовенко, Кузнецова

МПК: B01D 23/10

Метки: природных, двухъярусный, сточных, фильтр, вод

...яруса. 60Поставленная цель достигается темчто в двухъярусном фильтре для очистки природных и сточных вод, содержащем корпус с зернистой загрузкой,зерна которой в верхнем ярусе легче, 65 а в нижнем тяжелее воды, верхнюю, среднюю и нижнюю дренажно-распределительные системы, трубопроводы для подвода и отвода очищаемой и промыв" ной воды, эжектор на трубопроводе для подвода воды в среднюю дренажнораспределительную систему, сифон для отвода промывной воды с восходящей и нисходящей ветвямии прерыватель работы сифона, выполненный в виде трубки, верхний конец которой соединен с перегибом сифона, восходящая ветвь сифона присоединена к эжектору,а нижний конец прерывателя работа сифона установлен в корпусе фильтра выше средней...

Интерполятор

Загрузка...

Номер патента: 1061157

Опубликовано: 15.12.1983

Авторы: Кургаев, Коробейников

МПК: G06G 7/30

Метки: интерполятор

...следующим образом.Входное напряжение поступает на первый вход сумматора 1 и вычитается с напряжениями обратной связи, поступающими на другие входы сумматора 1.Работа интерполятора различна для четных и нечетных периодов интерполирования Т, Например, в четные интервалы времени замкнуты ключи 5 и 14 четных цепочек, ключи б и 12 и ключ 18, остальные ключи разомкнуты. В нечетные интервалы времени замкнуты ключи 5 и 14 нечетных цепочек, ключи 7 и 11 и ключ 17. Это приводит к тому, что в четные интервалы времени. выходы запоминающих элементов 4 и интеграторов 13 четных цепочек оказываются отключенными от второго входа выходного интегратора 2, входы же запоминающих эле ментов 4 этих цепочек подключены при этом замкнутыми ключами 5 к выходам...

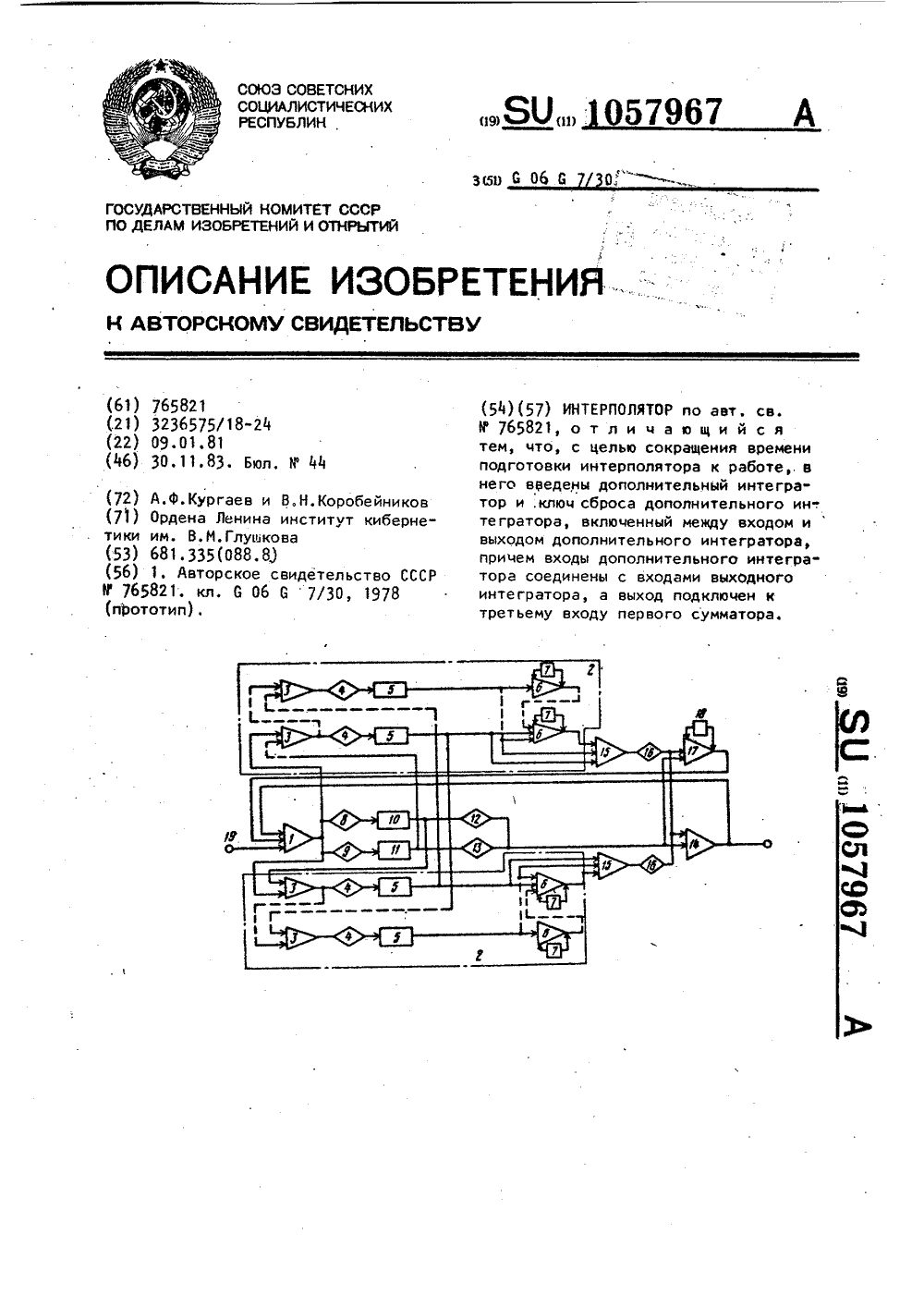

Интерполятор

Загрузка...

Номер патента: 1057967

Опубликовано: 30.11.1983

Авторы: Кургаев, Коробейников

МПК: G06G 7/30

Метки: интерполятор

...выход интегратора б каждой последующей цепи подключен к входу интегратора 6 предыдущей цепу, чьи другие входы соедине"ны с выходами запоминающих элементов5 всех последующих цепей, выход интегратора 6 первой цепи первого бло3 105796ка 2 нелинейной интерполяции подключен к первому входу одного из сумма"торов 15, другие входы которого соединиены с выходами запоминающих элемен.тов 5 первого блока 2 нелинейной интерполяции, выход интегратора 6 первой цепи второго блока 2 нелинейнойинтерполяции подключен к первому входу другого сумматора 15, чьи входысоединены также с выходами запоминающих элементов 5 второго блока 2 нелинейной интерполяции, выходы сумматоров 15 через ключи 16 подключены квторому входу выходного интегратора.14,...

Интерполятор

Загрузка...

Номер патента: 1043680

Опубликовано: 23.09.1983

Авторы: Кургаев, Коробейников

МПК: G06G 7/30

Метки: интерполятор

...являетсявыходом устройства и подключен кпервому входу сумматора первой д 5 цепочки, причем второй вход является входом интерполятора, а выходчерез ключ соединен со входом аналогового запоминающего устройства,вторую и другие цепочки последовательно соединенных сумматора, ключа,аналогового запоминающего устройства и интегратора, между входом ивыходом которого подключен ключ при.чем входы сумматора второй цепочкиподключены к выходам сумматора и 35аналогового запоминающего устройствапервой цепочки, входы сумматора каждой последующей цепочки подключены к выходам сумматора и аналогового запоминающего устройства предыдущейцепочки, выход интегратора последующей цепочки соединен со входом интегратора предыдущей цепочки, чьи другие входы...

Линейный интерполятор

Загрузка...

Номер патента: 1042038

Опубликовано: 15.09.1983

Авторы: Коробейников, Кургаев

МПК: G06G 7/30

Метки: интерполятор, линейный

...8 и 9, интегратор 10. Выход интегратора 10 черезключ 11 соединен со входом запоминаю"" 20щего блока 12, выход которого подключен ко второму входу сумматора 3. Цифровой управляемый резистор13 включен между выходами ключей 8и 9 и входом интегратора 10. Цифровой управляемый резистор 14 включен25в цепь обратной связи дополнительного сумматора 15 выход которогоподключен к третьему входу сумматора 3, а входы через масштабные резисторы 16 и 17 соединены соответственно с выходами интегратора 10 изапоминающего блока 12. Управляющиевходы цифровых управляемых резисторов 13 и 14 соединены с выходом блока18 задания шага ин.ерполирования, 15Вход 19 регистра 1 является цифровымвходом интерполятора, выходы 20интеграторов 10 являются...

Способ фильтрования воды

Загрузка...

Номер патента: 1011178

Опубликовано: 15.04.1983

Авторы: Ефимов, Фрог, Гуртовенко, Кургаев, Шерстобитов

МПК: B01D 37/00

Метки: фильтрования, воды

...корпуса передсбором основного потока фильтрйта. 5 ОНа фиг. 1 представлена технологичес-кая схема фильтра для осуществленияспособа; на фиг, 2 - узел 1 на фиг. 1;на фиг. 3 - график, йоясняющий изменение технологических показа. гелей работыфильтра.фильтр состоит из корпуса 1, верхнего 2 и нижнего 3 распределительныхустройств, рабочего слоя 4 зернистого материала, поддерживающего слоя 5. Внижней части по периметру фильтра нарасстоянии 200-300 мм от бетоннойнабивки дна (или нижнего распределительного устройства) укладывается дренажнаятруба 6, которая при помощи выходногопатрубка еоединяется с наружным трубопроводом 7. На внешней стороне дренажной трубы 6, обращенной к внутреннейповерхности корпуса 1, выполнен ряд отверстий 8 диаметром 2,2 мм...
