Коссов

Способ отвалообразования

Загрузка...

Номер патента: 1802120

Опубликовано: 15.03.1993

Авторы: Батжаргал, Коссов, Бурков, Отгонбояр, Жигмид, Александров, Чиркин, Сухбаатар

МПК: E21C 41/00

Метки: отвалообразования

...ионо- и влагообмену, что эначителыно ускоряет процесс окислительно-гидролитической деструкции неокисленной углесодержащей горной массы, повышающей выход гуминовых кислот, Ограничение мощности слоя в 1,5 м предотвращает образование критической массы, при которой возможно самовозгорание угля, Обработка углесодержащей горной массы антипирогеном, например, ортофосфорной кислотой кроме увеличения выхода гуминовых кислот повышает степень надежности предотвращения самовозгорания неокисленной углесодержащей горной массы,Способ осуществляется следующим образом.Окисленную и неокисленную горную массу раздельными транспортными потоками вывозят из разреза и размещают в обособленном отвале чередующимися горизонтальными слоями. При этом либо при...

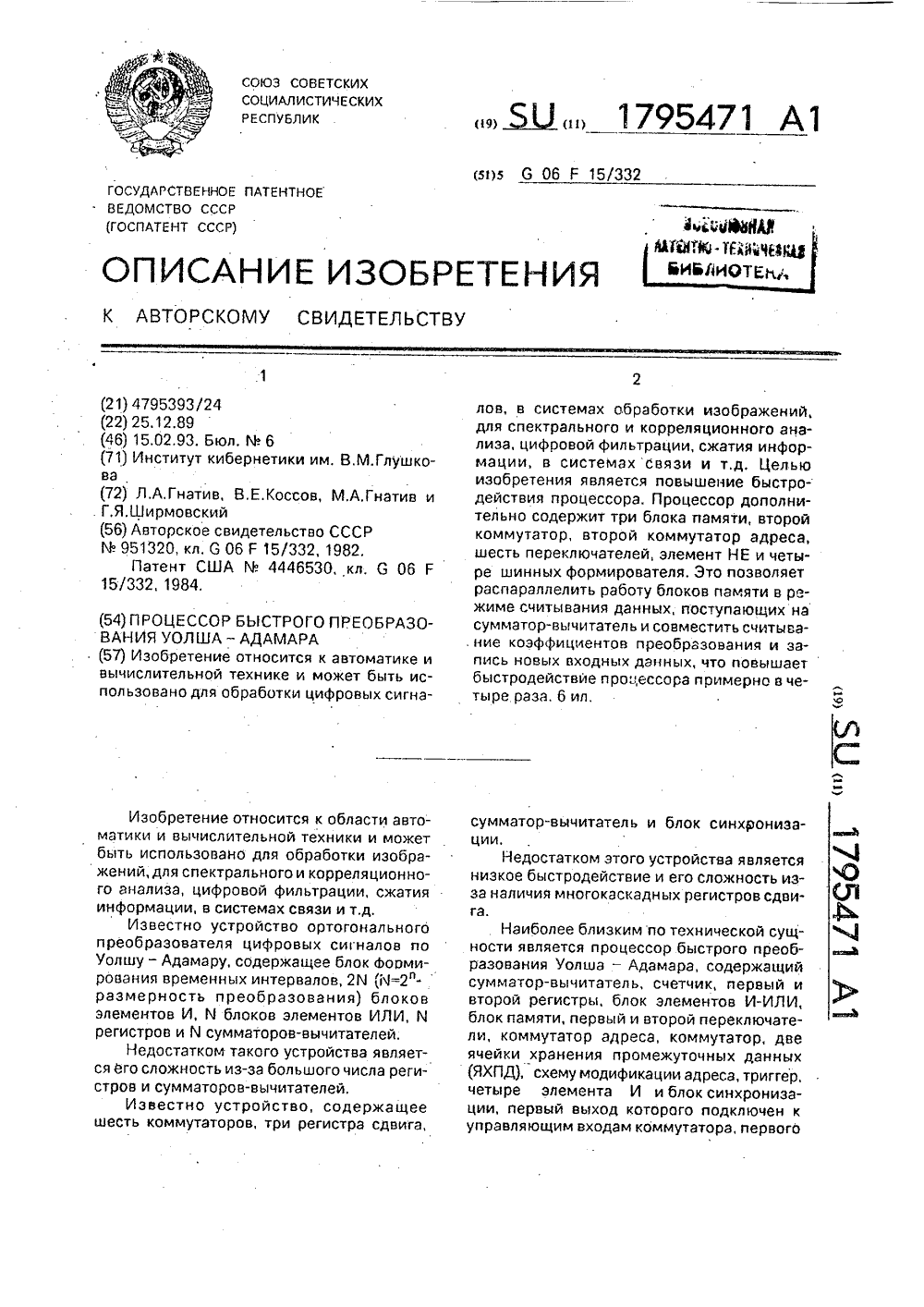

Процессор быстрого преобразования уолша-адамара

Загрузка...

Номер патента: 1795471

Опубликовано: 15.02.1993

Авторы: Ширмовский, Гнатив, Коссов

МПК: G06F 15/332

Метки: преобразования, процессор, уолша-адамара, быстрого

...четырех блоков памяти 4, 10, 11 и 12. На выходе последнего (и+1)-го разряда счетчика 2 формируется сигнал выбора микросхе. мы (фиг, 6, СЯ 1 = С 52), который через первый и второй информационные входы переключателей 6 и 17 потенциалом логического "О" на протяжении М/2 тактов выбирает микросхемы блоков памяти 4 и 10. С выходов 2 и 4 блока 9 синхронизации формируются сигналы записи-считывания (фиг, б, й/Ю 1, Я/В/3), которые через первый и1второй информационные входы переключателей 5 и 19 поступают на входы записи-считывания блоков памяти 4 и 10. В течение К/2 тактов блок памяти 4 находится в режиме записи (сигнал Вдб 1 равен логическому "0"), а блок памяти 10 - в режиме считывания (сигнал й/В/3 равен логической "1").1Процессор готов к...

Устройство для выполнения быстрого преобразования уолша на скользящем интервале

Загрузка...

Номер патента: 1789990

Опубликовано: 23.01.1993

Авторы: Ширмовский, Гнатив, Коссов

МПК: G06F 15/332

Метки: уолша, преобразования, интервале, выполнения, скользящем, быстрого

...результаты: сумма и разность (разность и сумма) двух пар отсчетов, состоящих из первых четырех отсчетов из предыдущей входной последовательности,В 1-м (1=3, и) вычислительном модуле данные с выхода (к)-го вычислительного модуля поступают на второйвход сумматора-вычитателя Зь и на информационный вход регистра 2 к с тактовой частотой 2" Фт. В регистре 2 ь который управляется тактовым сигналом с первого тактового входа М-го вычислительного модуля, данные задерживаются на 4 тактов. На выход коммутатораМ 4 ь управляемого сигналом с второго тактового входаМ-го вычислительного модуля, в течение каждого такта работы регистра 2 в нечетных тактах выводятся результаты: сумма, затем - разность, а в четных тактах - разность, затем сумма,...

Узел подвешивания тягового электродвигателя

Загрузка...

Номер патента: 1759693

Опубликовано: 07.09.1992

Авторы: Авдеев, Коссов, Суровцев, Колесников, Годунов, Соколов, Авраменко

МПК: B61C 9/38

Метки: электродвигателя, узел, подвешивания, тягового

...перемещениях колесной пары относительно рамы тележки,Для достижения поставленной цели в узле подвешивания тягового электродвигателя, содержащем подшипниковые опоры для опирания на ось колесной пары и поводок, концами посредством сайлент-блоков связанный с корпусом электродвигателя и рамой тележки, один из сайлент-блоков смонтирован на оси с возможностью осевого перемещения в пределах (1 - 1,2)А, где А - максимальная амплитуда поперечных перемещений колесной пары относительно рамы тележки и при этом параметры сайлент-блоков связаны следующим соотношением: где 1 - коэффициенттрения скольжения подвески по верхнему валику;Р - суммарное усилие в подвеске от веса тягового электродвигателя и реактивного усилия от реализации силы тяги, кН;-...

Резинометаллический амортизатор

Загрузка...

Номер патента: 1739132

Опубликовано: 07.06.1992

Авторы: Колесников, Лысак, Коссов, Пузанов, Соколов

МПК: F16F 3/08

Метки: амортизатор, резинометаллический

...втулку, запрессованную между последними, кольцевые канавки имеют в продольном сечении профиль равнобедренного треугольника., грани которого сопряжены с цилиндрической поверхностью втулок по радиусу, величина которого равна высоте треугольника, а параметры кольцевых канавок выбраны из соотношения;Ь = 0,1 0,2 Н: Чк = 0,02 " О,ОЗЧр, где и - высота треугольника;Н - расстояние между цилиндрическими поверхностями внутренней и наружной втулок;Ч - суммарный объем кольцевых канавок;Чр - объем резиновой втулки,Указанные соотношения на параметры кольцевых канавок были выбраны при формировании амортизаторов с различной геометрией профиля стопорящих канавок, в частности глубина канавок соответственно и радиус сопряжения) выбирались в...

Способ подпочвенного орошения

Загрузка...

Номер патента: 1657123

Опубликовано: 23.06.1991

Авторы: Коссов, Калер

МПК: A01G 25/06

Метки: подпочвенного, орошения

...растений с уровня грунтовых вод, для чего бурят скважины до уровня капиллярной каймь, расположенной непосредственно над водоносным слоем, Вводят на дно скважины нагревательные элементы, производят обратную засыпку скважин и регулируют подачу тепла. Нагревают почву над водоносным слоем до 70-90 С. ние между соседними нагревателями 10 м. Температура каждого задавалась 70 - 90 С. Расчеты проводились на период 20 сут. Выход пара в корнеобитаемую зону составил около 50 т/га за 20 сут или 5 кг/м, т,е, по 0,25 хг/м за сутки, При наличии растений на поверхности почвы их корневая система будет поглощать поднятую влагу в виде пара, что увеличит градиент давления паров воды и приведет к увеличению диффузионНОГО ПОТОка,П р и м е р 2, Орошаемая...

Устройство для регулирования силы тяги локомотива с автономным источником питания

Загрузка...

Номер патента: 1588585

Опубликовано: 30.08.1990

Авторы: Безрутченко, Степаненко, Коссов, Шапран

МПК: B60L 15/20

Метки: питания, автономным, источником, тяги, силы, локомотива

...9 и, соответственно, напряжениядля наиболее нагруженного двигателя на двигателях 12,возможен режим боксования, товыход- Затем в работу включается второйной сигнал Ч интегратора 17 болееканал регулирования напряжения синточно соответствует поступательной хронного генератора 9 причем регу- элирующий сигнал поступает с выхода блока 18 сравнения на другой вход элемента ИЛИ 44; Для повышения быстродействия блока 13 управления по уст 5 ранению боксования постоянная времени по каналу контроля скорости изменения скольжения двигателей 12 от блока 22 сравнения выбирается на по-.рядок меньше, чем по каналу контроля скольжения от блока 18 сравнения, С целью повышения динамики переходных процессов на другие входы блоков 21 сравнения подают сигналы от...

Устройство для измерения нагрузки при динамических испытаниях дорожных одежд

Загрузка...

Номер патента: 1530653

Опубликовано: 23.12.1989

Авторы: Медведев, Карчихин, Коссов, Хейриш, Коновалов, Большаков

МПК: E01C 23/07

Метки: испытаниях, дорожных, одежд, нагрузки, динамических

...пружинами 11 с подвижным цппрдним на стойку 4, а лру гцй край шарниром 12 связан сц стойкой 3 с неподвижным цпирднием на нее. Центр кджлцй пл;пфцрмы 5 шсредством рычажной передачи вязан нлпружиненным штоком 13 лдтчпкд 14 пГрмещений, закрепленного на ннршй плите 1. Рычажная передача выполнена в вилуплкцвцго рычага 15, закреп.и ннцп гськ нд стойках 16 с вцзмцкнцстью нрдпцния и 1 ц рЛ;(цп прцгпба центра пл 1- формы 5 ц р 1 р ,румый винтовой толктГ 17 н;1 пьцк 13 лдтчпкд 14 перемен- ний.Утрой 1 пц рдбцгдт следуюцим цбрд.:пдр пньц кцл д 6 угдновки линдмпцескцп гагру жнпя у(дндвлпвднт нд ( лдтфцрдх.ц(рГ 1 2 утая В,ив 1 цт:дтцик 10 прч(цп 1 ц 1 ираним и;1,1 рцжную цлжлу и фн кпру кт нулевые пцк;здния 4датчиков. При сбрасывании груза установки...

Способ сборки резинометаллического сферического шарнира

Загрузка...

Номер патента: 1493807

Опубликовано: 15.07.1989

Авторы: Коссов, Пузанов, Лысак, Измеров, Авраменко, Кокорев

МПК: F16C 11/06

Метки: шарнира, резинометаллического, сборки, сферического

...Поскольку процесс деформации резины невозможно точно описать путем аналитического расчета, определение величины деформаций на гранях кольцевой выемки выполнено экспериментально на моделях резинового слоя с применением метода конечных элементов (ИКЭ) и последующего отбора вариантов с наименьшими величинами деформаций растяжения, Полученные координаты узлов сетки на краях выемки описывались различными зависимостями с помощью метода наименьших квадратов,сопоставлением полученных вариантов устанонлено, что соотношение2 Ь Д 8 Д 1 оВ = - . (1- - )3 . 0з 1 п -2Р .з 1 пг2 наилучшим образом описывает форму кольцевой выемки, обеспечинающеи низкие величины кромочных деформаций резины при эапрессонке шарнира в зависимости от угла раскрытия...

Электропривод тепловоза

Загрузка...

Номер патента: 1463548

Опубликовано: 07.03.1989

Авторы: Сухопаров, Коссов, Шапран, Тартаковский

МПК: B60L 11/04

Метки: электропривод, тепловоза

...2, приводимого во вращение дизель.ным двигателем 1. В качестве обратной связи по Фактической мощностигенератора использован сигнал блока13 умножения, на вход которого поступают сигналы от датчиков 9 и 16, атакже сигнал от датчика 18 фактического давления наддува, преобразованный в электрический сигнал в блоке14 коррекции мощности тягового генератора. При разгоне тепловоза, когдачастота вращения вала дизельного двигателя 1 п 4 и давление Р наддува недостигли установившегося режима, заданного задатчиком 10 (фиг. 4), навходе регулятора 11 тока появляется корректирующий сигнал Ч . от блока 14, который препятствует росту тока регулятора 11 (в цепи обмотки 15 независимого возбуждения тягового генератора) и, следовательно, напря" жения Ч ....

Боковая опора кузова подвижного состава на тележку

Загрузка...

Номер патента: 1428641

Опубликовано: 07.10.1988

Авторы: Лысак, Пузанов, Березин, Коссов, Кокорев

МПК: B61F 5/14

Метки: боковая, тележку, подвижного, состава, опора, кузова

...1 установлен корпус 2 с масляной вац 1 юй 3. В корпусе расположсч 1 ы нижняя 4 и верхняя 5 опорные плигы, причем на верхнюю опорную плиту 5 оципается перез пружину 6 кузов 7. В верхней плите перпендикулярно к рабочим поерхцостям плит 4 и 5 выполнена расточка 8, сообщенная каналом 9 с масляной ванной 3 через ооратный клапан 10 и каналом 11 с рабочей поверхностью цл 1 ггы 4 через обратный клапан 12. В растопке 8 размещен поршень 13, шток 14 которого соединен с кузовом 7. Верхняя опорная плита 5 по периметру рабочей поверхности охвачена подвижным в вертикальном направлении кольцом 15, поджатым к рабочей поверхности нижней плиты 4, кольцеи 1 м упругим элементом 16. Для предотвращения выдавливания кольца 15 маслом из паза плиты 5 оцо...

Устройство регулирования частоты вращения и мощности дизель генератора транспортной силовой установки

Загрузка...

Номер патента: 1409767

Опубликовано: 15.07.1988

Авторы: Старовойт, Шапран, Коссов, Сухопаров

МПК: F02D 23/02

Метки: мощности, транспортной, частоты, вращения, силовой, дизель, генератора, установки

...возбуждением, Квум входам блока 5 управления возбуждением подключены блоки 6, 7 корекции, входы которых соединены с 20 ыходами индуктивного датчика 8 поло- ения рейки 3 и дополнительного тахоетрического блока 9. Два других вхо. д а блоков коррекции 6 и 7 соединены с выходом датчика 10 давления надду" 25 Ма, подключенного к воздушному ресивеу дизеля 1. Устройство работает следующим абазом,30При наборе нагрузки, связанной серестановкой управляющей рейки 3,величивается частота вращения коленатого вала дизеля 1 и соответствено якоря генератора 4. В тахаметриеском блоке 9 формируется сигнал,ропорциональный частоте вращенияала дизеля, а в индуктивном датчике- сигнал, пропорциональный перемеению якоря индуктивного датчика.40формированные...

Якорь

Загрузка...

Номер патента: 1318480

Опубликовано: 23.06.1987

Авторы: Коссов, Васильев, Матвеев, Куклева

МПК: B63B 21/26

Метки: якорь

...агрегата (КХА).На фиг.показан якорь, общий вид; на фиг. 2 - то же, вид сверху.Якорь выполнен с опорным элементом в виде чаши с днищем 1, стенкой 2 и радиальными ребрами 3, выложенными термопане. лями 4, образованными трубками испарителя КХА и трубчатыми электронагревателями (ТЭН), также как и нижняя часть центральной колонны 5, внутри которой помещен компрессор 6 КХА. В верхней части колонны 5 в перфорированном кожухе 7 установлен омываемый водой конденсатор 8. Голость чаши накрыта теплоизолирующей юбкой 9 из губчатой резины, которая выполнена в виде набора отдельных полотнищ 10, перекрывающих одно другое. Якорь снабжен рымом 11 для крепления якорного каната. Электропитание КХА и ТЕН подается с судна по кабелю 12.ри включении...

Гидравлический упругий элемент

Загрузка...

Номер патента: 1236220

Опубликовано: 07.06.1986

Авторы: Коссов, Никитин

МПК: F16F 5/00

Метки: элемент, упругий, гидравлический

...чертеже изображен гидравлический упругий элемент, продольный разрез. 15Гидравлический упругий элемент содержит заполненный сжимаемой рабочей жидкостью корпус 1, закрытый крышкой 2 с отверстием 3, являющийся камерой 4 высокого давления стакан 5, 20 закрытый крышкой 6 с отверстием 7, соосным отверстию 3, и установленный в корпусе 1 таким образом, что между их боковыми стенками и крышками 2 и 6 образована полость 8, представ ляющая собой камеру пониженного давления, плунжер 9 постоянного поперечного сечения, проходящий через отверстия 3 и 7, расположенную в отверстии 7 втулку 10 гидростатического уплотнения и размещенные в отверстии 3 втулку 11 и уплотнительный элемент 12 Втулка 10 гидростатического уплотнения выполнена в виде...

Способ резервирования электрогидравлической системы регулирования частоты вращения и устройство для его осуществления

Загрузка...

Номер патента: 1174579

Опубликовано: 23.08.1985

Авторы: Абрамов, Горбунов, Серегин, Киреев, Коробенков, Попов, Колосов, Коссов, Швайнштейн

МПК: F02D 31/00

Метки: резервирования, вращения, частоты, системы, электрогидравлической

...50 ствии с разностью сигнала задания х 5 .и фактической частотой вращения двигателя, поступает на второй вход 9 сервомотора ,фна который заводится также интеграл х, от сигнала ошибки. 55 Сумма указанных сигналов Е и х управляет сервомотором 7, который перемещает орган тонливоподачи двигателя1, переводя ее выходной орган в риксированное положение, и обесточиваетэлектромагнит 20, в результате чегозолотник 19 с электрическим приводомпод действием пружины 26 перемещается вверх, соединяя управляющую (верхнюю) полость сервомотора 18 со сливом, Сервомотор 18 под действием давления, поступающего в нижнюю полость, Оперемещается вверх до механическогоупора, поднима 4 суммирующий рычаг 21вверх, а рычаг 22 вниз, и освобождает стакан 10 и золотник...

Регулятор скорости и нагрузки для дизеля

Загрузка...

Номер патента: 787702

Опубликовано: 15.12.1980

Авторы: Никитин, Рязанов, Колосов, Швайнштейн, Коссов, Киреев, Серегин, Горбунов

МПК: F02D 23/02

Метки: нагрузки, регулятор, скорости, дизеля

...и рычагом 13 имеют-,ся соответственно зазоры "а и "б.Поршни гидроусилителей 4 и 3 занимаютположение, соответствующее нагрузке наданной частоте вращения,При набросе нагрузки золотник 2 поддействием центробежного измерителя 1скорости смешается вправо и соединяетуправляемую полость гидроусилителя 3дозирования топливоподачи со сливом, врезультате чего, поршень гидроусилителя 3 перемещается вправо и перемешаеторган дозирования топливоподачи на ее5 увеличение, Однако в первый период после нагрузки в силу инерционности турбокомпрессора, давление наддува будет соответствовать предшествующему режиму,и поршень 29 датчика давления наддувавместе с поршнем 17 и рычагом 18, бу 30дут оставаться в положении предшествующего режима.В этом случае поршень...

Регулятор скорости и нагрузки для дизеля с наддувом

Загрузка...

Номер патента: 663869

Опубликовано: 25.05.1979

Авторы: Егунов, Поварков, Коссов

МПК: F02D 29/06

Метки: наддувом, дизеля, скорости, регулятор, нагрузки

...дозирования подачи топлива снабжен рыча гом 7 обратной связи, присоедийенным другим койцом к сервопоршню 4 эатяжкй всережимной пружины. Золотник 8 управ ления органом дозирования нагрузки"через рьиаги 9 и 10 соединен с рычагом 7 об-ратной связи. Патчик 11 давления наддувавключающий в себя мембрану 12 и выходной орган 13, соединен с суммирующим рычагом 14, снабженным односторонней опорой 15 и через рычаги 16" и9 сВяэаннйм с эолОтнйкОм 8 управления органом дозирования нагрузки, В центро" бежном измерителе скорости сервопоршень4 затяжки всережимной пружины имеетупор 17.Наустановившемся режиме работы при : нейзменйом положении сервопоршйя 4 эатяжкивсережимной пружины центробеж:ного измерителя скорости 1, "когда -давление, наддува мало и...

Система регулирования дизель-генератора тепловоза с электрической передачей

Загрузка...

Номер патента: 663868

Опубликовано: 25.05.1979

Авторы: Серегин, Новиков, Горбунов, Волков, Юз, Улановский, Колосов, Коссов, Поварков, Никитин

МПК: F02D 1/18

Метки: передачей, тепловоза, дизель-генератора, электрической

...сер вомотором задатчика нагрузки сообщает управляющее окно 22 с напорной магистралью и эадатчик нагрузки 3 разгружает дизель. Поршень дополнительного сервомотора 14, перемешаясь влево, выбирает зазор "б" и возвращает через упор 12 и тягу 13 золотник 11 управления сервомотором доэирования подачи топлива в среднее положение и, таким образом, останавпроваламц мопшости тепловоза, а следовательно, и силы тяги, что неблагоприятносказывается на нагрузке сдеппых приборов, и в некоторых случаях может повлечьэа собой разрыв состава, 5Цель изобретения - йовышенцб приемис-тости тепловоза, а именно устранениепровала тяги во время наборов нагрузкидизелем при ограниченной дымцости выхлопрЭто достигается введением в систему 36регулирования...

Регулятор скорости и нагрузки для дизеля с наддувом

Загрузка...

Номер патента: 603761

Опубликовано: 25.04.1978

Авторы: Егунов, Поварков, Коссов

МПК: F02D 23/02

Метки: дизеля, нагрузки, скорости, наддувом, регулятор

...ди20зепи, Золотник 5 гидроусипителя имеегуйор 7, Золотник 8 гидроусилитепя управления нагрузкой через рычаг 9 обратной связи и рычаги 10,11,12 и 13 имеет кинематическую связь с органом 6 дозирования2,топливоподачи, сервопоршнем 4 затяжкивсережимной пружины и выходным звеном14 датчика давления .наддува 15. Крометого золотник 8 связан с дополнитепьннмЭ30рычагом 16, имеющим неподвижную опору 17На установившихся режимах рабочн между упором 7 золотника 5 гидроусилителяи рычагом 16 имеется зазор "а".Процесс набора нагрузки дизелем начинается с подачи масла под сервопоршень 4затяжки всережимной пружины, нарушаетсяравновесие сил между центробежными грузами 2 и всережимной пружиной 3, в результате чего.эопотник 5 гидроусипителяопускается и...

Высокоскоростной молот

Загрузка...

Номер патента: 583857

Опубликовано: 15.12.1977

Авторы: Чернявский, Кушнаренко, Гайдарь, Коссов, Наседкин, Мещеряков, Кононенко, Селиванов, Суслов, Деревянченко, Тимошенко, Морголенко, Цыганов, Коллеров

МПК: B21J 7/24

Метки: высокоскоростной, молот

...хода ривоп 1 ип 14с присоединенным к нему сухарем 18:)ходят- )Ося в верхней мертвой точке (БМТ), а плун)кср 5 посредством шатуна 13 и тяги 12 поднят в исходиос положение, в результате чегосжат В полости 3 ргсивсра 2.ДЛ 51 СОВгри)С:1 И 51 раоо 1 СГО ход 1 ВЫ 0,110 ув)г 1 15 с закрглгпи.м н; Игм дигсом 17 сообщается вращение, например, от элс)ктродВНГ 21 сля (н 2 чертсжс нс ное 232)н), Диск 17через сухарь 18 передаст вращение кризошипу 14.20После прохождения кривопИпом положенияВМТ плун)сер О начинает усеорснгОс дви)кениг вниз под дсйствисм давления газа, наход)нсгс)с 5 В полости 3 рссивсра 2. Плун)сер )нри д)и)сини "в;се 2 с 32 сооой т 51 г) 12, п 12- 2т;н 13 н е;)нвоини 11, д сух)рь 18 .;)Чиндс)дижгннс ио н 13 с. С э 10 го...

Состав для смачивания пыли

Загрузка...

Номер патента: 530954

Опубликовано: 05.10.1976

Авторы: Коссов, Авербух, Полякова

МПК: E21F 5/02

Метки: состав, пыли, смачивания

...цель достигается тем, что составдополнительно содержит технический катиояный собиратель АНП при следующем соотношении компонентов, вес, %;Полиакриламид 1-0,003Технический катионньсобиратель АНПВода оста В водный раствор полиак центрацией от 0,001% до 0 ется катцюнный собиратель А трацией от 0,001% до 0,05 иламида кон% добавля;- НП с концен- % по весу,ип тве связуюш 4- полиакриламнНП повышаетния, а концеН- с окраша ется,ользвании в качеси водного раствор ного собирателя А ность пылеподавли в воздухе резко ис го жидкостда и катион ,ся эффектив,трация пыл изобретения орму 15 Соста включаю- и ч а юя смачивания пь олиакриламйд,ем, что, с цельюпылеподавленияий воду и овышениян дополниГи онны й с ооотношении с эффективно тельно...

Автономная система электропитания

Загрузка...

Номер патента: 491183

Опубликовано: 05.11.1975

Авторы: Огнев, Балакин, Полуэтков, Худяков, Коссов, Магдесьян, Вигдорчик, Веденеев

МПК: H02J 7/34

Метки: автономная, электропитания

...преобразователь 19 и регулируемый выпрямитель 20, выполненный на тиристорах (как показано на фиг. 2), либо на транзисторах, На входе фильтра включен шунтирующий диод 21, Схема (фиг. 1) отличается максимальной простотой, вторая схема (фиг. 2) может оказаться предпочтительнее, так как в ней реализована частичная модуляция и могут быть использованы как инверторный, так и выпрямительный режим усилителя 9,Рассмотрим в качестве примера работу схемы, представленной на фиг. 1.В начале работы системы источник 1 обеспечивает максимальную внутреннюю э,д.с, В зависимости от диаграммы нагрузки за весь срок службы устанавливается желательный режим (максимальной выходной мощности, номинального тока или номинальной мощности) источника 1.Зтот режим...

Устройство для разбраковки ниточных резисторов

Загрузка...

Номер патента: 477471

Опубликовано: 15.07.1975

Авторы: Коссов, Трайто, Макушев, Кудряшов, Трофимов, Шапиро

МПК: H01C 17/00

Метки: ниточных, резисторов, разбраковки

...1. От кнопки срабатывает реле запуска, от контактов которого запускается механизм резки нити 18, подается сигнал на триггер 9 управления измерительным блоком, а также запускается 30 мультивибратор 2. Триггер 9 переключается в20 25 з 5 Мультивнбратор 6 задерживает сигнал с выхода мультнвнбратора 5 на время перезаписи информации, Затем запускается 3рабочее состояние, его выходное напряжение усиливается усилителем 8 и подается на электромагниты измерительного блока 17, который включается па измерение резисторов. Мультивибратор 2 задерживает сигнал запуска па время, необходимое для резки резистора н его падения в бункер. Выходной импульс мультивибратора 2 усиливается и формируется усилителем-формирователем 3. После дифференцирования,...

Библиот-г; .

Загрузка...

Номер патента: 368680

Опубликовано: 01.01.1973

Авторы: Вербников, Калугин, Цоканов, Торчин, Хасаеу, Гитис, Смирнов, Григорьев, Коссов

МПК: H01M 10/48

Метки: библиот-г

...на базе проходного конденсатора б и кремниевого транзистора 9, При этом эмиттер транзистора соединен с отрицательным полюсом контролируемого источника непосредственно, а коллектор с положительным полюсом через последовательно соединенные обмотки - вторичную 14 трансформатора 10 и первичную 12 трансформатора 11, База транзистора через резистор 7 соединена с общей точкой указанных обмоток. Вторичная обмотка 1 б трансформатора 11 соединена со входом импульсного усилителя д, Импульсный усилитель 3 обеспечивает усиление и формирование по амплитуде и длительности им 1 пульсных сигналов, являющихся результатом сравнения, амплитуда которых выше порога чувствительности усилителя.С выхода усилителя 3 импульсы поступают ца импульсные...

Обратимый стабилизатор постояиного напряжения

Загрузка...

Номер патента: 347751

Опубликовано: 01.01.1972

Авторы: Ордена, Коссов, Телемеханики

МПК: G05F 5/00

Метки: обратимый, стабилизатор, постояиного

...10 с выходом на постоянном токе. В усилителе осущест вляется фазовый способ управления при помощи мультивибратора 11 ц магнитного усилителя 12, подключенного к сигналу измерительного органа 4. Транзисторы 18 и 14 усилигеля работают в режиме разряда аккумулято.10 ра 8, транзисторы 15 и 16 - в режиме заряда.Входные цепи транзисторов подключены к мультцвибратору 11 через трансформатор 17.Устройство работает следующим образом.Если суммарная нагрузка источника 1 точ цо равна номинальной, напряжение на его зажимах также равно номиналу, и ток аккумулятора 8 равен нулю. Это обеспечивается такой установкой исходного сигнала измерц.тельного органа 4, прц котором сумма эд.с.20 аккумулятора 8 ц среднего напряжения навыходе усилителя 10 также...

Преобразователь постоянного напряжения

Загрузка...

Номер патента: 343344

Опубликовано: 01.01.1972

Авторы: Коссов, Ордена, Телемеханики

МПК: H02M 3/337

Метки: постоянного

...питания 1, последний возбуждается и генерирует напряжение прямоугольной 30 формы, которое выпоямляется выпрямителем3б, фильтруется элементами 1.С-фильтра 8 и 9 и поступает в нагрузку 10. Уровень этого напряжения (фиг. 2, 1) несколько ниже номинала (фиг. 2, 111), устанавливаемого и контролируемого измерительным органом 11. При этом входной дополнительный транзистор б регулятора напряжения 4 заперт, а выходной транзистор - открыт, поэтому напряжение источника 1 суммируется с выходным напрякением выпрямителя 5 (фиг, 2, 11). Сумма импульсов 1 и 11 превышает номинальное напряжение 111 (фиг. 2), поэтому с повышением напряжения на конденсаторе 9 потенциал ца выходе измерительного органа 11 и входе дополнительного транзистора б...

Устройство для резки резисторсвi•.; ,; . »

Загрузка...

Номер патента: 339967

Опубликовано: 01.01.1972

Авторы: Коссов, Нечаев, Жев, Самсонов

МПК: H01C 17/00

Метки: резки, резисторсвi•

...изготовляемых на стеклянной нити, содержащее подающий механизм и отрезные ножи, отличаюи 1 ееся тем, что, с целью повышения качества резки и устранения появления произвольных 25 сколов по линии среза, их ножи расположены,встречно и выполнены с односторонней заточкой, причем отрезные режущие кромки расположены в одной плоскости, с зазором порядка -/а толщины нити. Изобретение относится к области технологии радиоаппаратуры, в частности, к конструированию оборудования для производства ниточных элементов схем,Известно устройство для резки резисторов, изготовляемых на стеклянной нити, содержащее подающий механизм и отрезные ножи.При резке резисторов подобным устройством в стекле возникают трещины пе в направлении оси давления, а в...

336753

Загрузка...

Номер патента: 336753

Опубликовано: 01.01.1972

Авторы: Телемеханики, Октай, Ордена, Коссов

МПК: H02M 7/48

Метки: 336753

...на входы фазосдвигающих магнитных усилителей 13 и 14, подключенных к базовым цепям транзисторов инверторных ячеек 2 и 3.Устройство работает следующим образом, При номинальном напряжении источника питания 4 и номинальной величине сопротивления нагрузки 11 напряжение на последней также равно номинальному, и вся мощность поступает в нагрузку от основной инверторной ячейки 1, Обмотками смещения магнитных усилителей И и 14 устанавливается начальный фазовый сдвиг выходных (одинако вых по величине) напряжений У, и Уз инверторных ячеек 2 и 3, равный нию к выходному напряжению У ной ячейки 1. За счет встречного выходных обмоток трансформато336753 фиг,фиг НИИП 3 аказ 219/9 Изд Полни сно раж 448 ип. Харьх. фил. пред. Патеитэ суммарное...

Рудничный ионизационный фильтр

Загрузка...

Номер патента: 281366

Опубликовано: 01.01.1970

Авторы: Калнин, Коссов, Яковенко

МПК: E21F 5/20

Метки: ионизационный, фильтр, рудничный

...пластин, осадптельным план 1 редмет изобретения Известные конструкции ионизационных фильтров пе обеспечивают эффективной очистки запыленного воздуха.С целью повышения эффективности очистки воздуха от пыли, фильтр снабжен располо женными между осадитсльными электродами токопроводящимп пластинами, электрически связанными с коронирующими электродами,На чертеже показана схема нонизационногофильтра. 10Фильтр выполнен в виде коронирующих электродов 1 и заземленных осадительных электродов 2, между которыми размещены токо проводящие пластины 3.Г 1 ерсд электродами устанавливают форсун кп для увлажнения поступающего воздуха,Принцип действия устройства заключается в следующем.Воздух после орошения проходит через зону иоттпзации, где...

Агрегат для очистки и глушения шума воздуха и охлаждения масла

Загрузка...

Номер патента: 277448

Опубликовано: 01.01.1970

Авторы: Автомоторный, Коссов, Центральный, Фесенко

МПК: F02M 35/14, F02C 7/04

Метки: воздуха, охлаждения, шума, масла, агрегат, глушения

...3 - вариант вертикального расположения предлагаемого агрегата,Агрегат для очистки и глушения шума воздуха содержит плоскую решетку жалюзийпого очистителя, в которой частицы пыли, много. кратно отражаясь от наклонно расположенных плоскоовальных трубок 1, постепенно сгущаются в потоке и в конце сужающегося канала 2 отсасываются в патрубок т эжектором, работающим на выхлопных газах двигателя. Пыльный воздух засасывается через сетку 4, проходит, очищаясь, между плоскоовальными трубками 1 и поступает в переходной канал г ЛУШЕНИЯ ШУМА ВОЗДУХНИЯ МАСЛА всасывающеи трубы, а затем в двигатель. Плоскоовальные трубки 1, в которых циркулирует масло, с боков впаяны в два бачка б и 7. Трубки 1 и охлаждающие пластины 8, расположенные параллельно...
