Кондрашев

Устройство для наполнения банок рыбой

Номер патента: 1438144

Опубликовано: 20.01.1995

Авторы: Зацепилин, Липовецкий, Коваль, Кондрашев, Гришкенас

МПК: B65B 25/12

Метки: банок, рыбой, наполнения

УСТРОЙСТВО ДЛЯ НАПОЛНЕНИЯ БАНОК РЫБОЙ, содержащее рыбовод с виброприводом, включающим шарнирно закрепленную пластину, шатун и эксцентрик, поворотный стол с дозирующими стаканами и поршнями, приводной дисковый нож, приспособление для перемещения, центрирования и удержания банок при перекладке в них рыбы и кантователь, отличающееся тем, что, с целью повышения производительности, упрощения конструкции и компактности устройства, приспособление для перемещения, центрирования и удержания банок смонтировано непосредственно над поворотным столом параллельно его плоскости и состоит из многозаходного шнека и пары криволинейных направляющих, установленных под шнеком с образованием канала для прохода банок, а кантователь укреплен на выходном конце...

Вычислительная система

Номер патента: 873804

Опубликовано: 15.06.1994

Авторы: Попов, Дементьев, Карасик, Резепов, Кац, Михайлов, Кондрашев

МПК: G06F 15/16

Метки: вычислительная

1. ВЫЧИСЛИТЕЛЬНАЯ СИСТЕМА, содержащая N цифровых вычислительных машин (ЦВМ), N каналов ввода-вывода, N блоков электропитания, N групп устройств сопряжения, N M внешних абонентов (M - число внешних абонентов в группе) и блок управления, причем первый вход-выход ЦВМ соединен с соответствующим входом-выходом блока управления, второй вход-выход ЦВМ соединен с первым входом-выходом соответствующего канала ввода-вывода, первый выход ЦВМ соединен с входом соответствующего блока электропитания, второй вход-выход канала ввода-вывода соединен с первым входом-выходом устройств сопряжения соответствующей группы, второй вход-выход устройства сопряжения соединен с входами-выходами внешних...

Устройство для филетирования рыбы

Загрузка...

Номер патента: 1832003

Опубликовано: 07.08.1993

Авторы: Шувалов, Липовецкий, Кондрашев, Шувалова

МПК: A22C 25/16

Метки: рыбы, филетирования

...сближаться в зоне поступления рыбы нэ филетирование (фиг. 2, 3, 7) с образованием зазора а, который может регулироваться в зависимости от вида и размера обрабатываемой рыбы путем изменения угла а,В проекции вида спереди на ножи 22 (фиг. 3) точка пересечения больших диаметров о должна находиться выше верхней точки с сечения рыбы,В зоне действия филетирующих ножей 22 установлен распластыватель 21 (фиг, 7), состоящий из двух симметричных частей, соединейных вертикальной стойкой 24 для центрирования в зазоре б хребтовой кости рыбы. Каждая из частей распластывателя 21 выполнена в виде вертикальной заЬстренной сверху пластины 25, на которой закреплен пакет горизонтальных пластин 26, ширина которых увеличивается в направлении сверху-вниз,...

Способ выполнения транспортного канала в протяженной горной выработке

Загрузка...

Номер патента: 1797669

Опубликовано: 23.02.1993

Авторы: Борзаковский, Кондрашев, Артемов

МПК: E21F 15/00

Метки: выполнения, канала, транспортного, горной, протяженной, выработке

...скважин, чтобы выход ее располагался в следующей нише. ПОЛНЕНИЯ ТРАНСПОРТ- ПРОТЯЖЕННОЙ ГОРНОЙ е: в горном деле для поддочных смесей. Сущность оковых породах одной из ой выработки периодйчеи. Бурят скважины между ми и укладывают в нишах Ф. Между нишами 2 параллельно вы работке 1 бурят скважины 3. Скважину от стенки выработки располагают ня минимальном расстоянии от стенки выработки, Это расстояние определяют с учетом прочности горных пород и их напряженного состояния.Устья скважин 3 оснащают патрубками д 4, после чего герметизируют их в скважине, например, резиновыми кольцами, а к патрубку 4 присоединяют отрезок трубы 5,Например, для условий калийных рудников при транспортировании пульпы под О максимальным давлением 4,0 МПа,...

Устройство для разделки рыбы

Загрузка...

Номер патента: 1759372

Опубликовано: 07.09.1992

Авторы: Липовецкий, Шувалов, Кондрашев

МПК: A22C 25/14

Метки: разделки, рыбы

...шнекам транспортирующего органа. и фиксирующей планки, образующей щель для фиксации хвостового плавника, обеспечивает перемещение последнего на линию реза и надежную его фиксацию, что также способствует повышению качества разделки. Устройство просто в изготовлении, надежно в работе и удобно в санитарной обработке, Транспортирующий орган не имеет холостой ветви, прост в наладке.На фиг. 1 изображено устройство для разделки рыбы, вид сбоку; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-В на фиг. 1,Устройство содержит станину 1, на которой смонтирован транспортирующий орган 2 для рыбы, выполненный в виде ряда параллельных горизонтальных шнеков 3, на выходных участках которых соосно им...

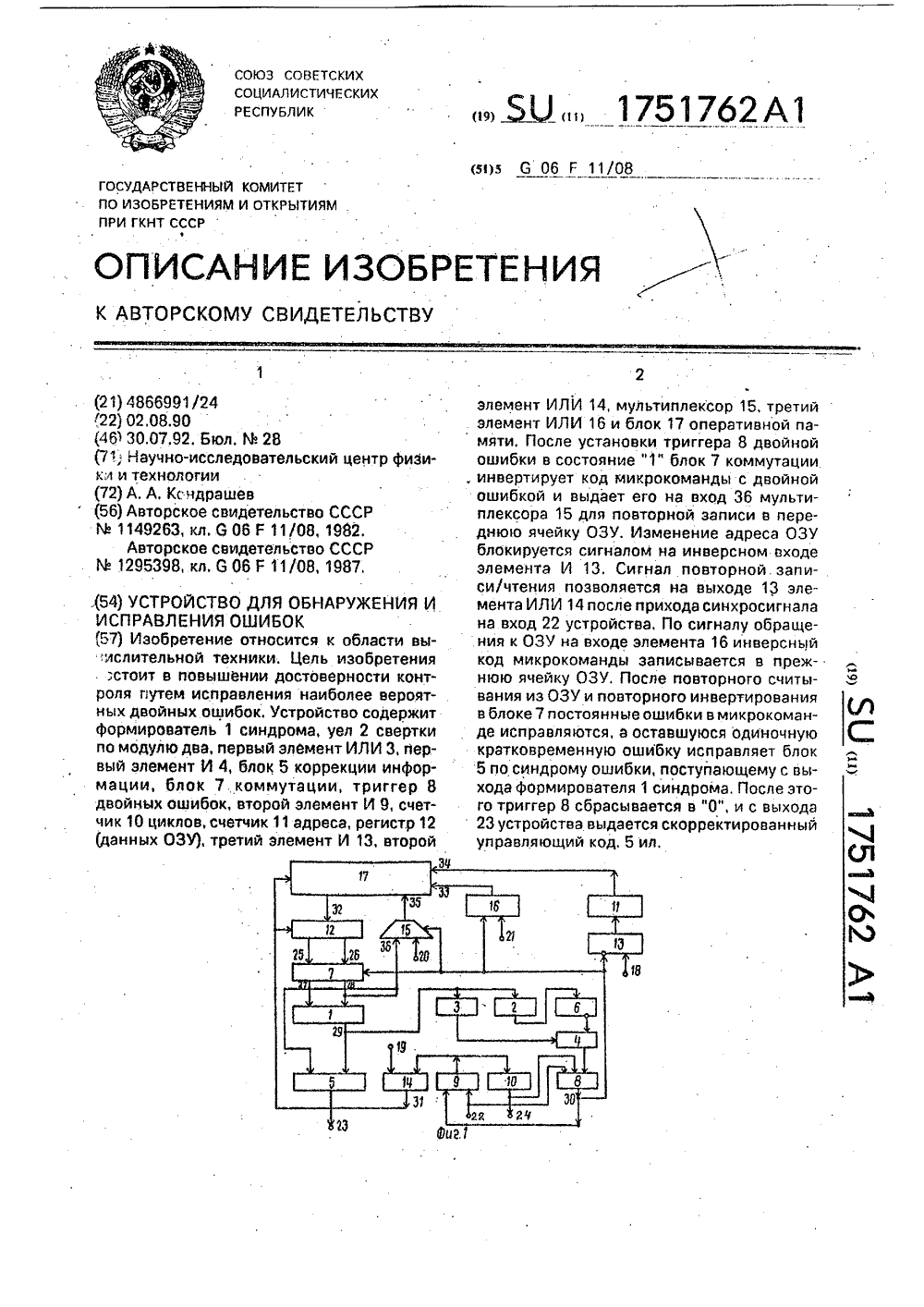

Устройство для обнаружения и исправления ошибок

Загрузка...

Номер патента: 1751762

Опубликовано: 30.07.1992

Автор: Кондрашев

МПК: G06F 11/08

Метки: исправления, ошибок, обнаружения

...следующим образом.Исправление двойных ошибок.баиболее вероятными на практике яв- А 211, т,е. ряд с постоянной ошибкой измеляются двойные ошибки, когда одна из них нил свое значение напротивоположное. постоянная и одна кратковременная, Слу- После прихода на вход 22 устройства чаи появления двух постоянных или двух второго синхросигнала (фиг. 5, диагр. 8) код кратковременных ошибок в одном слове 5 А 211 из ячейки блока 17 поступает на вход микрокоманды имеют настолько низкую ве регистра 12 изаписывается в него (фиг. ироятность, что их из рассмотрения можно 5, диагр,4,5), Код А 211 выдается на группсключить, Под постоянной понимается 25 входов блока 7 и второй раз инвертирУ у ошибка, которую нельзя исправить путем ется в нем, принимая...

Устройство для ориентирования рыбы спинкой вверх

Загрузка...

Номер патента: 1667792

Опубликовано: 07.08.1991

Авторы: Гришкенас, Липовецкий, Кондрашев, Шувалов

МПК: A22C 25/12

Метки: вверх, рыбы, ориентирования, спинкой

...локу 1. который имеет шероховатое дно и совершает колебательное движение. Далее ана подхватывается транспортирующим органом, который посредством вращающихся роликов 2 и 3 протягивает рыбу ме:кду ориентирующими пластинами 1. Перемычка б предотвращает заклинивание рыбы при переходе ее с одного ролика на другой. Проходя между ориентирующими пластинами 7 рыба последовательно подвергается ваэдеис гвию сил, характер и направление которых показаны на фиг.4 а,б,в,гд. Сначала наиболее широкая и толстая часть рыбы свободно заходит между пластинами, распалэгаясь брюшком в любую сторону (фиг,4 а), Затем рыба вступает в контакт с пластинами 7, которые на протяжении процесса ариенти.101520 25 30 35 10 45 50 55 рования воздействуют на рыбу с...

Устройство для ориентирования рыбы спинкой вверх

Загрузка...

Номер патента: 1542515

Опубликовано: 15.02.1990

Авторы: Липовецкий, Кондрашев, Шувалов, Шувалова, Климашевский

МПК: A22C 25/08

Метки: рыбы, вверх, ориентирования, спинкой

...ролику на угол, равный углу наклона образующей упорного элемента. Устройство работает следующим образом.Рыба поступает из ориентатора плашмя по лотку 1, имеющему шероховатое дно и совершающему колебательное движение брюшком в сторону ролика 2 или в сторону планки 3. Вращающийся ролик 2 захватывает рыбу за голову и вытягивает ее в пространство между пружиной 7 и планкой 3, При этом брюшко рыбы в зависимости от ее положения заходит в полость, образованную либо дном лотка 1 и рону планки 3. Вращающийся ролик 2 захватывает рыбу за голову и втягивает в пространство между пружиной 7 и планкой 3, Под воздействием подпружиненной планки 3 или пружины 7 возникает пара сил, разворачивающая рыбу вокруг зафиксированного брюшка в положение...

Турбомолекулярный вакуумный насос

Загрузка...

Номер патента: 1460424

Опубликовано: 23.02.1989

Авторы: Петров, Кондрашев, Волков

МПК: F04D 19/04

Метки: насос, турбомолекулярный, вакуумный

...насос содержит корпус 1 с центральной осью 2, установленный на оси 2 ротор 3, снабженный магнитной подвеской 4, и устройство радиальной стабилизации положения ротора 3, выполненное в виде закрепленной на центральной оси 2 втулки 5 и охваты вающей ее с образованием кольцевого зазора б цапфы 7, закрепленной на роторе 3 и снабженной кольцевым выступом 8 в нижней части, причем на поверхности втулки 5, обращенной к цапфе 7, выполнены кулачки 9, раз" деляющие кольцевой зазор 6 на участ ки, каждый из которых имеет величину зазора, уменьшающуюся в направлении вращения ротора 3,Насос работает следующим образом.30 При вращении ротора 3 откачиваемый газ,попадающий в полость корпуса 1, переносится со стороны всасывания насоса на сторону нагнетания....

Устройство для умножения частоты

Загрузка...

Номер патента: 1444761

Опубликовано: 15.12.1988

Авторы: Кондрашев, Шевченко, Душин

МПК: G06F 7/68

Метки: умножения, частоты

...ИЛИ-НЕ 9 произведет сравнение значений этих счетчиков, в результате чего на выхо-, де элемента И 11 после пятого импульса появится сигнал логической едини-.55 цы, который сбросит триггер 14 в ноль. На выходе 16 устройства появится выходной импульс с длительностью Вих= 1- и с частотой РВЫХ1 2ВУХВВЕРХ- 2 Ре Т Вх2 - .ВХ2В момент окончания действия входного импульса блок 2 выделяет его задний Фронт. Импульс, соответствующий заднему фронту входного импульса, с выхода блока 2 поступает на вход сброса счетчика 8, обнуляя его, и через элемент ИЛИ 7 на установочный вход триггера 14, устанавливая триггер 14 в единичное состояние. Счетчик 3 переходит в режим хранения числа импульсов, равного И = 10, а счетчик 8 - в режим счета импульсов,...

Устройство для выполнения операций умножения и деления

Загрузка...

Номер патента: 1403061

Опубликовано: 15.06.1988

Авторы: Румянцев, Кондрашев, Курахтанов

МПК: G06F 7/52

Метки: деления, выполнения, умножения, операций

...поступает с выхода 70 блока 3 на входФОях) ц,е с;Осетеи) элемента ИСКЛ Ю 11 АЮШЕЕ ИЛИ 22 для сравнения со знаком делителя. После сравнения ца вьходе 77 элемента ИСКЛОс)УЮЩЕЕ ИЛИ 22 появляется значение очерелного разряда частного. В старием молулс это значение вылается на выход 49 устройства.После вычисления очередного частичного остатка содержимое блока 3 сдвигаеся н) единичному знацению сигнала на выходе 68 блока 5 влево на один разряд в каждом модуле. При этом сигнал с выхода блока 3 выдается на выход 4 устройства, соединенного с входом 34 нулевого разряда сосслнего более старшего модуля, и заполняет освободившийся при сдвиге младший разряд в блоке 3 суммирования.В младшем модуле на вход 34 блока 3 поступает сигнал с выхода 29...

Следящий гидромеханический привод рабочего органа землеройной машины

Загрузка...

Номер патента: 1348463

Опубликовано: 30.10.1987

Авторы: Шапошникова, Слободин, Амельченко, Кондрашев

МПК: E02F 9/22

Метки: рабочего, органа, гидромеханический, следящий, привод, землеройной

...д толкатель 9 ус. гдцовлц возможностью его взаимодействия с неподвижным валиком 17 через фрикцион. ц ую и д кладку 10. Планетарный редуктор вклкчдт в себя сателлиты 18. Шток гидроцилццзра 4 соединен с рабочим органом 19.Слдцщцй гидромеханическцй привод работает лезунгцим образом.11 ри перемегцеции рукояти 6 управления, например, влево (фиг. 1) ца угол а тол катл ь ,) поднимается на высоту т и между фрцкциоццой накладкой 1 О и неподвижным валиком 17 возникает ьцель величиной 8 (фиг. 3), рукоять 6 управле. ния рдстормджинается.Прц дальнейшем движнии рукояти 6 управления влево она вращает волило 16 (фиг. 4) и сателлиты 18, обкатываясь по неподвижному венцу 14, приводят во вращенисолнечную шестерик 12. Рычажцо-тросиковый механизм 13 (фиг....

Анкер горных выработок

Загрузка...

Номер патента: 1286781

Опубликовано: 30.01.1987

Авторы: Ковтун, Герцен, Кондрашев

МПК: E21D 21/00

Метки: горных, анкер, выработок

...поперечного сечения с распорной головкой 2 на конце, распорного элемента 3, съемного Фиксатора 4, опорной плиты 5 и натяжной гайки 6. Распорная головка 2 выполнена в виде цилиндра с осевой продольной прорезью 7 для распорного элемента 3, который представляет собой планку со скругленными краями, плечи которой больше радиуса скважины 8, свободно вращающуюся на оси 9 в прорези 7 головки 2, причем центр планки смещен относительно оси 9, поэтому плечи планки разной длины. Головка 2 имеет боковую кольцевую проточку 1 О, в которой установлен впотай съемный Фиксатор 4, в качестве которого может быть использовано, например резиновое кольцо. Расстояние от оси 9 до проточки 10 больше длины малого плеча распорного элемента 3, но короче...

Способ подготовки пластовых месторождений к камерной разработке с магазинированием полезного ископаемого

Загрузка...

Номер патента: 1254158

Опубликовано: 30.08.1986

Авторы: Козлов, Елисеев, Челышев, Наконечный, Кондрашев, Леонович, Ковтун

МПК: E21C 41/06

Метки: подготовки, пластовых, месторождений, разработке, магазинированием, ископаемого, полезного, камерной

...перемонтируют с одного полублока на другой по мере отработки камер (например, с полублоков А на полублоки Е, за" тем В и т.д.) Для доставки руды с 4 О центрального выемочного на панельный конвейерный штреки их сбивают рудоспусками 7, Впереди фронта очистных работ на расстоянии от очистных камер, кратном ширине камерного бло ка, с центрального выемочного штрека на обе стороны от него проходят каме". ры-магаэины 8 и сбивают их с блоковыми выемочными штреками, Иэ этих камер на расстоянии 5 б 58 2подвигания Фронта горных работ досбойки с соответствующими полевымиштреками (Ь - глубина расположенияпочвы полевых штреков от почвы камер-магазинов,м; Ы - предельныйугол наклона выработки, проходимойкомбайном, град, Й - радиус разворота...

Устройство для удаления внутренностей у рыбы

Загрузка...

Номер патента: 1251842

Опубликовано: 23.08.1986

Авторы: Зацепилин, Славинский, Кондрашев, Коваль, Бутаков, Липовецкий, Шувалов

МПК: A22C 25/14

Метки: удаления, рыбы, внутренностей

...полэуны 11 для крепления хвостовиков 2 шнеков. Ползуны 11 получаютвращательное движение от ременнойпередачи 12 через шкивы 13 и возвратно-поступательное - с помощью роликов 14, взаимодействующих с копиром 15. Кассетный операционный транс.портер 9 с обезглавленной рыбой взаимодействует с обводной звездочкой 16при расположении рабочей части 1 шнека напротив брюшной полости рыбы. Для 45удержания рыбы в кассетном транспорте.ре 9 в процессе удаления внутренностей ца валу 8 смонтированы прижимы 17с кольцом 18.При работе устройства для удаления внутренностей оно вводится в брюшцую полоть рьбк 1 и и прцессР сов- местного вращ цця отц 1 сительцо вала 8 производит улапецие внутреностей, зачистку кровяной почки и черной клецки. В процессе...

Рычаг переключения коробки передач

Загрузка...

Номер патента: 1229747

Опубликовано: 07.05.1986

Автор: Кондрашев

МПК: G05G 9/02

Метки: переключения, рычаг, коробки, передач

...сферической опоры 5,Сферическая опора 5 поджата к внутренней поверхности 6 корпуса 1 пружиной 10. В корпусе 1 выполнены направляющие пазы 11 для рукоятки 2 управления, конец нижнего плеча которойсопряжен с вилками коробки передач(не показаны).Устройство работает следующим образом,При переключении передач рукоятку2 управления отклоняют в направляющем лазе 11 корпуса 1 в необходимомнаправлении. При этом сферическаяопора 5, жестко связанная с рукояткой 2 управления, цепляясь своимивыступами 7 за впадины 9 внутреннейповерхности б корпуса 1, перекатывается по ней, а конец нижнего плеча 4перемещаясь по пРямой (горизонтальной) линии обеспечивает выбор необходимой вилки коробки передач (не показаны). Эатем рукоятку 2 у равленияперемещают во...

Микропрограммное устройство управления с контролем

Загрузка...

Номер патента: 1211725

Опубликовано: 15.02.1986

Авторы: Румянцев, Кондрашев, Игнатьева, Штейнберг

МПК: G06F 9/22

Метки: контролем, микропрограммное

...12-разрядный адрес перехода, равный 00016, который с первого выхода регистра 1 О поступаетна информационный вход первого счет.40 чика 2 (фиг,7, диаграмма 3); и второе поле кода микроопераций, последекодирования которого на выходах23, 24 и 25 блока 11 декодированияпоявляются три управляющих строба.45 Пока триггер 7 признака контроляобнулен (фиг.7, диаграмма 5), постробу загрузки и сброса происходит загрузка первого счетчика 2 адресом перехода и обнуление тригге ра 8 ошибки, триггеров 65,66 и регистров 62, 63, 64 блока 14.Одновременно с этим по первомусинхроимпульсу происходит модификация второго счетчика 3 на +1 с 55 запоминанием на нем адреса возвра;та в основную микропрограмму (фиг.7,диаграмма 4). После этого по второму...

Способ изготовления турбомолекулярного насоса

Загрузка...

Номер патента: 1204805

Опубликовано: 15.01.1986

Авторы: Кондрашев, Петров, Деев-Анисимов

МПК: F04D 19/04

Метки: турбомолекулярного, насоса

...1 с размещенным в нем валом 2, закрепленные в корпусе 1 статорные диски с лопатками 3 и на валу 2 роторные диски с лопатками 4. Статорные и роторные лопатки 3 и 4 снабжены соединительными кольцами 5 и 6,Способ изготовления ТМН включает выполнение на статорных и роторных ,цисковых заготовках прорезей с образованием лопаток 3 и 4 и соединительных колец 5 и 6, последующуюзакрутку лопаток 3 и 4, установку изготовленных статорных и роторных дисков в корпус 1 и закрепление соединительных, колец 6 ",.оследних из них) на валу 2 насоса, а статорных дисков - в корпусе 1, причем прорези на роторных дисковых заготовках выполняют от периФерии к центру с образованием внутренних соединительных колец 6. Прорези на статорных дисковых заготовках также...

Устройство для управления золотниками гидрораспределителя

Загрузка...

Номер патента: 1196833

Опубликовано: 07.12.1985

Автор: Кондрашев

МПК: G05G 1/04, G05G 9/02

Метки: золотниками, гидрораспределителя

...с выступами 10 пластины 2, причем стороны:13 и 14 прямоугольной пластины 2расположены в плоскостях, параплель-ных плоскостям перемещения рычага3 управления, а длина каждой стороны 13 и 14 равна половине ходаконца 15.второго плеча 6 в плоскости, параллельной этой стороне.Рычаг 3 поджат пружиной 16. Конец15 второго плеча 6 выполнен в видевилки. Плечо 6 сопряжено с пазами1.7 в корпусе 1Вилка 15 имеет величину хода 18и 19 и радиус 20 перемещения й го. ризонтальнойплоскости.Устройство работает следующимл образом.Рычаг 3 находится в исходномположении под действием пружины16. При этом вилка. 15 рычага 3 находится в зацеплении с одним иззолотников 8, Для управления зо 1196833 лотником 8 (фиг. 1) оператор поворачивает рычаг 3 управления...

Машина для наполнения консервных банок вязкими продуктами

Загрузка...

Номер патента: 1154148

Опубликовано: 07.05.1985

Авторы: Дулецкий, Зибницкий, Гормаков, Швабская, Филатова, Кондрашев, Коваль, Зацепилин, Маскин

МПК: B65B 3/12

Метки: банок, консервных, наполнения, вязкими, продуктами

...шнек установлен с возможностью поворота вокруг оси2 в вертикальной плоскости и быстрого разъема с валом 10.Каждая камера питателя 1 снабжена вкладышем 13 для регулирования размера сечения в зоне нагнетания. Над питателем установлены загрузочные бункера 14, смонтированные с возможностью поворота и съема для удобства санитарной обработки. Бункера фиксируются винтами 15.Дозировочная карусель 2 установлена на валу 16 и приводится во вращение приводом 17, размещенным в станине 18 м ашины.На карусели смонтированы мерные емкости 19 с установленными в них поршнями 20. Емкости имеют втулки 21 с закрепленными в них параллельными разделительными пластинами 22. Вертикальное перемещение пластин 22 ограничено периметром прилегающей части емкости...

Резинометаллический шарнир

Загрузка...

Номер патента: 1153133

Опубликовано: 30.04.1985

Авторы: Чечеваткин, Кондрашев

МПК: F16C 27/02

Метки: резинометаллический, шарнир

...в другую втулок,1153133 Составитель И, ВоробьевРедактор С. Тимохина Техред А,Вабинец Корректор А. Зимокосов Заказ 2478/30 Тираж 812 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и может быть использованов шарнирах гусениц транспортныхсредств.Целью изобретения является увеличение срока службы шарнира путемснижения напряжений в резиновом элементе за счет выполнения последнегосоставным в виде концентрично установленных с н 1 тягом одна в другуювтулок,На чертеже схематически изображенпредлагаемый резинометаллическийшарнир,Шарнир содержит металлический палец 1, наружную обойму 2 и...

Машина для разделки мелкой рыбы

Загрузка...

Номер патента: 1132886

Опубликовано: 07.01.1985

Авторы: Суволокин, Зацепилин, Алексеенко, Липовецкий, Коваль, Коротин, Кутепов, Кондрашев

МПК: A22C 25/14

Метки: разделки, рыбы, мелкой

...3 - вид Б на фиг. 2; на фиг. 4 - разрез В - В на фиг. 2.Машина для разделки мелкой рыбы содержит операционный транспортер с кассетами 1, гидросопло 2, пластину 3, диск 4 с насечкой по ободу, ножи 5 для удаления голов и внутренностей, фиксирующие плас, тины 6, копиры 7 и 8, упор 9, стол 10, эластичное кольцо 11, направляющую 12, прижимной фланец 13 с фиксаторами 14, скребок 15.Боковые стенки кассет 1 в зоне размещения приголовной части рыбы срезаны для обеспечения работы диска 4, удержи 20 25 30 35 40 45 50 55 вающего рыбу в кассете. Гидросопло 2 предназначено для переталкивания рыбы. На выходе сопло сплющено и представляет собой горизонтальную щель, благодаря чему увеличивается время действия гидро- струи на рыбу, перемещаем о...

Устройство для перекладки рыбы из форм в консервные банки

Загрузка...

Номер патента: 1125158

Опубликовано: 23.11.1984

Авторы: Зацепилин, Кондрашев, Гришкенас, Дулецкий, Коваль, Балабаев

МПК: B65B 25/12

Метки: банки, перекладки, консервные, рыбы, форм

...перед каруселью и выполнен в виде укрепленного на горизонтальной оси приводного барабана со сферической боковой поверхностью и направляющей для фиксации наполненных форм во время переворота их вверх дном, а механизм выгрузки наполненных банок снабжен копиром и установленным над ним прижимным диском с радиально расположенными с внутренней стороны его выступами для. захода внутрь банки и подпрессовки в ней рыбы. На фиг. 1 схематично изображено устройство для перекладки рыбы из форм в консервные банки, общий вид, аксонометрия;на фиг. 2 - кантователь в рабочем положении, вид спереди; на фиг. 3 - разрез А-Ана фиг. 2; на фиг. 4 - механизм выгрузкинаполненных банок, вид спереди; на фиг, 5 -то же, вид сверху.Устройство содержит...

Вертикальный турбомолекулярный насос

Загрузка...

Номер патента: 1121506

Опубликовано: 30.10.1984

Авторы: Петров, Деев-Анисимов, Кондрашев

МПК: F04D 19/04

Метки: вертикальный, турбомолекулярный, насос

...в нем ротор с внутреннейполостью, установленный на подшипнике, имеющем подвижное и неподвижноекольца, причем на внутренней поверхности корпуса закреплен стакан, состороны, противоположной подшипнику,на неподвижном кольце последнего - 45втулка, а вдоль оси внутренней полости ротора установлен при помощиупругих опор невращающийся стержень,концы которого снабжены шарнирнымиопорами, образующими шарнирные соеди. Онения со втулкой неподвижного кольца и со стаканом, ротор снабжен дополнительным подшипником с подвижными неподвижным кольцами, последнееиз которых установлено на втулкес возможностью осевого перемещения,06 2а каждое шарнирное соединение снабжено демпфирующим вкладышем.На чертеже изображен предлагаемый, насос, продольный...

Устройство для разделки рыбы

Загрузка...

Номер патента: 1074473

Опубликовано: 23.02.1984

Авторы: Зацепилин, Липовецкий, Коваль, Кондрашев

МПК: A22C 25/14

Метки: рыбы, разделки

...его режущейкромки и имеет игольчатый штырь со скрученной вершиной, а перед штырем смонтированарегулируемая по высоте горизонтальная уравнивающая планка.На фиг, 1 изображено устройство, общийвид; на фиг. 2 - разрез А-А на фиг.1; нафиг, 3 - разрез Б-Б на фиг. 2,Устройство содержит операционный трап.спортер 1 с кассетами для рыбы, ротор 2 с подъемио-опускными прижимами 3, приспособление для защемления прямой кишки, выполненное в виде расположенного вдоль операци. онного транспортера бесконечного ремня 4, шкив-прижим 5, сбрасьватель 6, дисковый нож 7 для надрезання головы рыбы со стороны спинки, направляющий нож 8, установленньй в месте расположения дискового ножа и имеющий на торце штырь 9 и режущую кромку 10, уравнивающую планку 11,...

Устройство контроля тракта передачи данных

Загрузка...

Номер патента: 1053298

Опубликовано: 07.11.1983

Авторы: Васильев, Кондрашев, Алексеев, Ерженинов, Кузин

МПК: H04B 3/46

Метки: тракта, передачи, данных

...И, второй н третий входы и выход которого соединены соответственно с первым входом триггера, с .выходом элемента памяти ипервым входом элемента ИЛИ, соответствующие входы которого соединены с 35 выходами блока элементов И, первые и вторые входы которого соединены соответственно с выходами элементов памяти и с выходом элемента задержки, при этом соответствующие входы триг О гера и первого элемента И, вход элемента задержки и третьи входы блока элементов И являются соответственно первыл, вторым и третьим входами блока установок, а выходы элемента ИЛИ и первого элемента И являются выходом блока установок.Кроме того, решающий блок содержит элемент задержки, соединенный с ним блок элементов И, выходы которого, соединены с первыми...

Устройство для вертикального подводного вытяжения позвоночника

Загрузка...

Номер патента: 1052229

Опубликовано: 07.11.1983

Авторы: Новиков, Кондрашев, Володин, Олефиренко, Дружинина, Шамарин, Пушкарева

МПК: A61F 5/01

Метки: вытяжения, позвоночника, вертикального, подводного

...снабжена регулируемыми упорами и шарнирно установленнйми на ра. 60 ме штангами с элементами фиксации и роликами, на которых расположена гибкая петля, соединенная с тазовым бандажом, подлокотники жестко связаны с штангами, а опоры для ног выпал нены в виде закрепленных на раме,и снабженных фиксаторами телескопических направляющих, в которых уста.новлены трубы с коробчатыми,поплавками, причем один из блоков установлен на раме с возможностью перемещения и оснащен натяжным механизмомсо стопором а конец троса нагружения закреплен, на гибкой петле.На фиг. 1 показано устройстводля вертикального подводного вытяжения позвоночника, общий вид; нафиг. 2 - то же, вйд сбоку.устройство содержит раму 1, накоторой шарнирно закреплены, штанги 2с...

Множительно-сдвиговое устройство

Загрузка...

Номер патента: 1013951

Опубликовано: 23.04.1983

Авторы: Гаврилюк, Кондрашев, Евсеев

МПК: G06F 7/54

Метки: множительно-сдвиговое

...однопозиционного кода с выхода постоянного запоминающего элемента (ПЗЭ) 3.40 постоянный запоминающий элемент3 представляет собой модуль ПЗУ иимеет группы адресных входов а, Ь и одну группу выходовНа первую группу адресных входов а поступает параллельный С -разрядный код константы сдвига из устройства управления ЦВМ. На вторую группу входов Ь поступает параллельный К-разрядный код номера группы однопозиционного кода с выхода счетчика 4. Наличие номера группы обусловлено принципом действия устройства в целом, т.е. необходимостьюпреобразования кода множимого в последовательные п-разрядные группы. Так, при разрядности множимого,равной 16, и п = 4, количество групправно 4, а К = 2, т.е, счетчик может быть двухразрядным,На счетный...

Устройство для удаления внутренностей у рыбы

Загрузка...

Номер патента: 982635

Опубликовано: 23.12.1982

Авторы: Кожемякин, Коваль, Дулецкий, Зацепилин, Липовецкий, Кондрашев, Шувалов, Славинский

МПК: A22C 25/14

Метки: внутренностей, удаления, рыбы

...шнека 1.Корпус 7 приводится во вращение через 1 цкив 12 от электродвигателя (не показан).Для обеспечения возвратно-поступательного движения вала 2 ца цем с помоцьк 1 штифта 3 закреплен цолзуц 14 с пазом, в котором расположен сухарь 15, шарнирно укрепленный ца рычаге 16 с пружиной 17.Рьгчаг 16 приводится в возвратцо-поступательное движение от кулачка 18, смонтированного ца валу 19, вращающемся в подшипниках 20. Вал 19 приводится во вра 1 цецие от распределительного вала машины (не показан) через звездочку 21.Для прохода штифта3 в корпусе 7выполнены пазы.Устройство работает следующим образом.Обезглавленная рыба, размещенная вкассете 22 операционного транспортера разделочной машины, который движется с выстоями, подается к устройству для...

Устройство для вытяжения позвоночника

Загрузка...

Номер патента: 971316

Опубликовано: 07.11.1982

Авторы: Обросов, Горячев, Кондрашев, Олефиренко, Новиков, Драницкий, Пушкарева, Лужина, Шамарин, Володин

МПК: A61F 5/04

Метки: вытяжения, позвоночника

...с канализацией,Кроме того, регулятор 14 уровняснабжен поплавковым клапаном 42,двухпоэиционный клапан 22 управленияснабжен пружиной 43, а Фиксатор 32 пружиной 44, Сильфон 33 и подпружиненное коромысло 39, установленное наоси 45, со штоком 38 и толкателем 37образуют гидромеханический привод,Устройство работает следующим образогл,В исходном состоянии резервуар 9пуст и под действием противовеса 12находится в верхнем положении. Рычаг 29 управления находится в указанном на цертеже положении, клапан 22закрыт и перекрывает доступ воды изводопровода, а клапан 26 открыт. Реле 40 времени находится в нулевом положении, пружина толкателя 37 сжатаи шарик клапана 35 находится в нижнем положении. Больной помещен в ван"ну, заполненную водой, и...
