Шпарутка ткацкого станка

Загрузка...

Номер патента: 1831532

Опубликовано: 30.07.1993

Автор: Карезо

МПК: D03J 1/22

Метки: шпарутка, ткацкого, станка

...известным способом) возможность перемещения при зап.равке ткани и регулировке усилия ширения. Каждый из стержней 1, 2 в поперечном сечении имеет форму "бык с симметричными закруглениями" и оснащен двумя продольными отверстиями 2 (фиг;3), в которых неподвижно размещены валики 3. По крайней мере один из стержней 1, 2 снабжен пазами 4 (фиг.4), разделенными перемычками 5, наклоненными к торцу 6 стержня 1 под углом а(фиг.1). Пазы, находящиеся по разные стороны от середины стержня (фиг,4), расположены симметрично и зеркально для создания ширительного воздействия. Гибкие элементы 7 (фиг,2) охватывают расположенные наклонно желобчатые кольца и имеют прямолинейные участки д (фиг.2) с длиной, равной расстоянию между центрами валиков 3,Работа...

Шпарутка ткацкого станка

Загрузка...

Номер патента: 1786205

Опубликовано: 07.01.1993

Автор: Карезо

МПК: D03J 1/22

Метки: шпарутка, ткацкого, станка

...между ней и планкой про- нений 5(фиг.З) таким образом, что кончикикладкуизупругогоматериала,имеющуюот- игл должны быть расположены в полостиверстия для прохода игл, при этом планка и тканенаправляющей накладки 3,накладка соединены между собой посредст- Работа шпарутки осуществляется слевом не менее двух шпилечных соединений 50 дующим образом.для регулирования положения концов игл Перемещаясь в продольном направлевнутри тканенаправляющей накладки, нии на ткацком станке, при обычном проСогласно второму варианту исполнения цессе формирования, ткань 6(фиг,4) огибаетс целью расширения ассортимента выраба- тканенаправляющий кронштейн 7 жесткотываемых тканей шпарутка представляет 55 закрепленный на станине станка, При подсобой две симметрично...

Игольчатое кольцо для шпарутки ткацкого станка и способ его изготовления

Загрузка...

Номер патента: 1712490

Опубликовано: 15.02.1992

Авторы: Потапенков, Белова, Карезо

МПК: D03J 1/22

Метки: кольцо, ткацкого, шпарутки, станка, игольчатое

...кольца может иметь варианты исполнения, Так при применении втулки3 без бурта или с одним буртом на поверхности 12 и 13 контактирования игольчатых 25секций 4, 5, 6 допускается наносить клеящее вещество. Следует отметить, что каждая игольная секция 4, 5, 6, снабженнаявтулкой 3, может иметь самостоятельноеприменение. 30Способ изготовления игольчатого шпаруточного кольца состои в том, что иглы 2размещают в углублениях 21, 22 (фиг. 5, 6)нижней полукассеты 23 литьевой формы радиально так, чтобы тупые и острые концы 17, 3511(фиг, 1, 3) располагались бы за пределамикольцевой выточки 24 (фиг, 5), предназначенной для формообразования одной половины, например секции 4, а затем нанижнюю полукассету 23 устанавливают верхнюю полукассету 25,...

Таз для укладки волокнистой ленты на текстильной машине

Загрузка...

Номер патента: 1710476

Опубликовано: 07.02.1992

Авторы: Карезо, Жидков

МПК: B65H 75/16, B65H 54/80

Метки: текстильной, укладки, таз, машине, ленты, волокнистой

...следующим образом.В нижнее дно 9 (фиг. 1) корпуса таза 1устанавливается стержень 6 с кольцевой конусной канавкой 7, к подвижному дну 2 прикрепляется направляющая втулка 3.Отдельно собирается трубчатая направляющая 4 с фиксатором 11 без торцового конуса5, затем подвижное дно 2 с направляющей 20втулкой 3 устанавливается на трубчатую направляющую 4 и закрывается торцовым конусом 5, После этого прикрепляется гибкаясвязь 16 к плоскому клину 15 (фиг. 4) и корпусч втулки 3 таким образом, чтобы при 25положении подвижного дна 2, не достигаяторцового конуса 5 15-20 мм, связь быланатянута (фиг, 1), Пружина 10 прикрепляет-ся к подвижному дну 2, а затем вся сборкаподвижного дна 2 с направляющей втулкой 303 и трубчатой направляющей 4 устанавливается...

Таз для укладки волокнистой ленты на текстильной машине

Загрузка...

Номер патента: 1646972

Опубликовано: 07.05.1991

Авторы: Карезо, Жидков

МПК: B65H 75/16, B65H 54/80

Метки: таз, текстильной, волокнистой, машине, ленты, укладки

...направляющей колонки 4 с (фиг.1) устанавливается пружина 13. после с Д чего направляющая колонка устанавливается на стержень 5 так, что фиксатор 8 проходит через продольное отверстие 10,а На нижнее днище корпуса 1 таза уста-навливается пружина 7, после чего на направляющую колонку 4 устанавливается подвижное дно 2 снаправляющим злементом 3,Таз работает следующим образом.В установленный на ленточную или подобную машину таз на верхнюю плоскостьподвижного дна 2 (фиг,1) укладывается послойно лента, подвижное дно 2 по мере наполнения таза опускается; пружина 7 сжимается, По дсйтижении нижней кромкой направляющего элемента 3 плоскости фиксатора 8 (фиг.1) последний по мере опускания подвижного дна 2 отклоняется и постепенно дно подвижное...

Таз для укладки волокнистой ленты на текстильной машине

Загрузка...

Номер патента: 1574526

Опубликовано: 30.06.1990

Авторы: Карезо, Жидков

МПК: B65H 75/16

Метки: машине, ленты, волокнистой, укладки, таз, текстильной

...2.опускается (фиг. 2). Одновременно с выходом ползуна 10 из кольцевой проточки 18 за щелкой 3 подвижное днище 2 запирается и сжатая верхняя пружина 22 не воздействует на уложенный столб ленты.1Повышенная жесткость верхней пружины 22 и упругий элемент 16 обеспечивает плотную укладку ленты до момента срабатывания стоустройства, которое происходит автоматически после заполнения верхней половины таза лентой с заданной плотностью, определяемой длиной ленты, достаточной для срабатывания стопорного устройства 9. Так, например, если при обычной укладке ленты из хлопкового волокна плотность не превышает 90 кг/м может быть достигнута плотность 400- 600 кг/м без какого-либо снижения3свойства волокна в ленте. Поскольку волокно при повышенной...

Механизм подачи основы

Загрузка...

Номер патента: 1514847

Опубликовано: 15.10.1989

Автор: Карезо

МПК: D03D 49/06

Метки: подачи, механизм, основы

...8 расположена пружина 13, одним концом упирающаяся в неподвижную опору, а другим взаимоцействующая с гайкой 14. Сила давления основы на ска ло 4 и сила пружины 13 уравновешиваются в зависимости от заданного натяжения основы путем изменения силысжатия пружины перемещением гайки 14.На остове станка смонтирован двупле 45 чий рычаг 15, на одном плече которого смонтировано дополнительное скало16, а свободное плечо контактирует скулачком 17, связанным с главным валом станка. Механизм также содержитнаправляющий валик 18 и маховик 9,посредством которого осуществляетсяручное вращение навоя 3 в любую сторону.Механизм работает следующим. образом. В фазе выстоя движение обойме обгонной муфты 1 передается от механизма.набивания ткани посредством вала...

Шпарутка ткацкого станка

Загрузка...

Номер патента: 1509449

Опубликовано: 23.09.1989

Авторы: Рыжков, Карезо

МПК: D03J 1/22

Метки: шпарутка, станка, ткацкого

...канавках 3 валика 2,При эгом планки 4 с покрытием 7 эасчет зацепления с шариками 6 совершают одновременно и осевое возвратнопоступательное перемещение в направлении ширения ткани, а благодарясцеплению фрикционного покрытия 7планок 4 с тканью последняя подверга -ется ширению, При выработке тяжелыхтканей используется шпарутка с интенсивным ширением (фиг. 2), у которойвалик 2 снабжен канавками 3 с прогрессирующим наклоном их в сторонуширения ткани, а каждая планка 4 состоит из секций 10, соединенных упругим элементом 7, имеющим иглы 11 взоне кромкиЗа счет увеличивающегосяугла наклона канавок 3 секции 10 смещаются в осевом направлении с возрастающей величиной перемещения, вызываяэтим увеличивающееся к кромке воздействие на ткань выступов...

Таз для текстильной машины

Загрузка...

Номер патента: 1491793

Опубликовано: 07.07.1989

Авторы: Карезо, Потапенков

МПК: B65H 75/16

Метки: таз, текстильной

...средство 14торможения включает в себя такжепружины 16, оттарированные на усилиемаксимального объема нарабатываемого материала. Изменение величины этого усилия предусмотрено осуществлятьпосредством регулировочных винтов 17,На цилиндрическом стержне 5 послеступеней 9-12 следует цилиндрическийучасток 18 постоянного поперечногосечения. Кроме того, регулируемоесредство 14 торможения для поддержания и опускания подвижного днища 13указанного таза оснащено приммными элементами в виде роликов 19, расположенных под подпружиненными роликами 15, соединенными с ними с возможностью ззаимодействия с коническими ступенями 9 - 12 центральногостержня 5,Сборку таза осуществляют в следующей последовательности.По концам цилиндрической обечайки 2...

Таз для укладки волокнистой ленты на текстильной машине

Загрузка...

Номер патента: 1454775

Опубликовано: 30.01.1989

Авторы: Столяров, Карезо, Жидков

МПК: B65H 75/16

Метки: таз, ленты, укладки, текстильной, машине, волокнистой

...на ленточных и подобных им машинах.Цель изобретения - увеличение массы укладываемой ленты.На фиг. 1 схематично показан предлагаемый таз при заполнении его лен-. той; на фиг, 2 - элемент гофрированной части таза.Таз включает цилиндрический корпус 1, в верхней части которого имеется , гофрированная зона 2, где каждый , скругленный гофр в продольном сечении образован прямым углом пересече; .ния верхней и нижней прямолинейных касательных к его скругленной вершине, при этом острый угол (Ы), образованный нижней касательной 3 и об,разующей корпуса 1, соответствует углу трения укладываемой волокнистойленты 4 по поверхности корпуса 1.Учитывая возросшие скорости оборудования, а так же включение в смескуволокна различных микродобавок, можно...

Шпарутка ткацкого станка

Загрузка...

Номер патента: 1423649

Опубликовано: 15.09.1988

Авторы: Карезо, Потапенков, Лебедев, Герасимов

МПК: D03J 1/22

Метки: станка, шпарутка, ткацкого

...форму (фиг.4), аво всех других поперечных сечениях -форму продолговатого отверстия (фиг.З).Фланец 9 имеет наклон, равный постоянному углу ф приращения наклона 30каждого последующего кольца по отношению к предыдущемуСборку шпарутки осуществляют вследующей последовательности:На цилиндрический валик 1 устанавливают сухарь 3, а на его шейку 4 -игольчатое кольцо 5, Затем последовательно друг за другом производят сборку подколечников 2 с игольчатыми кольцами 5 и осуществляют их ориентацию 40на цилиндрическом валике 1 по положению, занятому сухарем 3. Устанавливают на валик 1 угловую шайбу 7 и гайкой 8 производят зажим подколечников2, сухаря 3 и шайбы 7, доводя их до 45соприкосновения по торцам,Использование предлагаемой шпарутки обеспечит...

Таз для текстильных машин

Загрузка...

Номер патента: 1368242

Опубликовано: 23.01.1988

Авторы: Столяров, Карезо

МПК: B65H 75/16

Метки: текстильных, машин, таз

...5, поддерживаетклиновой зажим, образованный междустенкой конического отверстия 7 ступицы 6 опорной тарелки 5 и центральным стержнем 4, в разжатом состоянии.При предварительно определенномсоотношении жесткостей упругого элемента 12 и пружины 3, по мере заполнения таз а лентой, наступает такой мо-,мент, когда упругий элемент 12 деформируется и клиновой зажим включается. При этом зажим не препятствуетопусканию подвижного дна и в тоже55время препятствует действию пружиныв направлении подъема подвижного дна8, т.е. не воздействует на столбленты, находящийся на его поверхности. Поскольку выталкивающее действие пружины в данном случае исключается, укладка производится с более жесткой пружиной 3, обеспечивающей укладку повышенной...

Гребенная планка чесальной машины

Загрузка...

Номер патента: 1359355

Опубликовано: 15.12.1987

Авторы: Герасимов, Карезо, Потапенков

МПК: D01G 19/22

Метки: планка, гребенная, чесальной

...паза корпуса 1, удерживает иглы 2 в исходном положении под прямым углом к гребенному полотну 10 до тех пор, пока усилие чесания не превышает усилия, создаваемого ею. В этот момент пружина 7 имеет Форму, изображенную. на фиг. 5, При встрече с путанкой 14 в расчесываемом волокнистом материале 12 (фиг, 7) усилие на иглы 2 резко возрастает, пружина 7 изгибается (фиг. б), гребенная планка отклоняется от первоначального положения на угол Ф. - К . Иглы 2 прочесывают путанку 14 по поверхности без ее об 5 10 15 20 25 ЗО 35 40 45 50 55 рыва, и пройдя ее, планка возвращается в исходное положение. Возвращение планки в исходное положение происходит благодаря плоской пружины 7, поскольку любое изменение ее Формы является неустойчивым. Все...

Шпарутка ткацкого станка

Загрузка...

Номер патента: 1350201

Опубликовано: 07.11.1987

Авторы: Рыжков, Потапенков, Карезо

МПК: D03J 1/22

Метки: ткацкого, шпарутка, станка

...корпуса 1 .винтами 8. Для выбора монтажных зазоров между раз делителями, сухарями и подколечниками имеется регулировочный винт 9. При использовании предлагаемой шпарутки на легких тканях кольца 7 могут быть установлены на шарикоподшипниках 10 30 и вместо игл снабжены резиновыми кольцами 11, Оси б могут устанавливаться в подколечниках 3 консольно, а гакже балочно, в двух соседних подколечниках. Процесс работы шпарутки при ширении ткани не отличается от обычного.За счет ликвидации единого шпинделя для всех подколечников и игольчатых колец и применения индивидуаль ных осей для каждого кольца исключается заклинивание игольчатых колец и обеспечивается их легкое вращение на осях, не подверженных искривлению. Кроме того, отсутствует45...

Таз для текстильной машины

Загрузка...

Номер патента: 1326534

Опубликовано: 30.07.1987

Авторы: Потапенков, Карезо

МПК: B65H 75/16

Метки: текстильной, таз

...трубы устанавливают две одинаковые горловины. На одну из горловин устанавливают неподвижное днище так, чтобы его высту пы Г совпали с впадинами В горловины. Затем днище повертывают относительно оси таза на угол, обеспечивающий сдвиг выступов относительно впадин, В таз опускают подвижное днище и фиксируют его положение на первой восходящей ветви волнообразной поверхности. В собранном виде таз устанавливают на наработку в него волокнистого материалг, например под лентоукладчик ленточной машины. При давлении ленты на крышку 6 происходит сжатие пружин 8, при этом крышка 6 своим конусным элементом 10 воздействует на ролики 11 2-образных рычагов 12, которые, поворачиваясь вокруг осей 14, ослабляют воздействие пружин 13 на другие концы...

Гребенная планка

Загрузка...

Номер патента: 1303637

Опубликовано: 15.04.1987

Авторы: Рыжков, Карезо, Линев

МПК: D01G 15/84

Метки: гребенная, планка

...игольного элемента 4 снабжен боковыми выступами 6, а нижние кромки 7 боковых стенок вставки 2 в зонах между прорезями 3 расположены над боковыми выступами 6 игольных элементов 4 с возможностью контактирования с выступами 6.1Игольчатая гарнитура в сборе крепится к металлическому корпусу гребенной планки 8 любым известным способом, например, с помощью винтов 9 или заклепок.Наличие прорезей 3 с глуиной Ь,равной не менее половины размера а поперечного сечения нерабочей части игольного элемента 4, расстояния Ь между боковой стенкой корпуса 1 и 3637 2дном прорези 3 вставки 2, равногоразмеру а игольного элемента 4, и зазоров между вставкой 2 и боковымистенками корпуса 1 обеспечивает правильное расположение игольных элементов 4 и их...

Гребенная планка текстильных машин

Загрузка...

Номер патента: 1283262

Опубликовано: 15.01.1987

Авторы: Карезо, Потапенков

МПК: D01H 5/14

Метки: гребенная, планка, текстильных, машин

...ряд нгл 11 с полимерным основанием 10, на нижней стороне3262 2 510 20 25 30 35 40 45 50 55 которого имеются косые зубья 12, отключают подогрев корпуса и производят его охлаждение и в сквозные отверстия направляющих элементов гребенкойпланки устанавливают по паре сменных скоб 14.Ремонт гребенной планки производят путем нагрева ее до температуры перехода связующего в вязкое состояние и удаляют изношенный ряд игл, затем при необходимости добавляют связующий материал и устанавливают новый ряд игл. Кроме того, по мере износа заменяют сменные скобы новымиВ данной конструкции гребеннойпланки обеспечивается крепление рядаигл в пазу посредством связующегоматериала, соединяющего полимерноеоснование с полоской за счет зубьев,что исключает...

Гребенная планка льночесальной машины

Загрузка...

Номер патента: 1039991

Опубликовано: 07.09.1983

Авторы: Карезо, Потапенков

МПК: D01B 5/02

Метки: планка, гребенная, льночесальной

...тем, что в гребенной планке льночесальной машины, содержащей металлический корпус с отверстиями для игл, размещенный в его по лости упругий элемент, в котором закреплены нерабочие концы игл, и средство крепления корпуса на транспортере машины, корпус в поперечном сечении име - ет Р-образный проФиль, прямолинейный д участок которого расположен параллельно поверхности транспортера, а отверстия игл выполнены на его цилиндрическом участке, при этом средство крепления корпуса содержит опорные платики, выполненные по его концам иэ упругого материала, армированного металлическим вкладышем в виде скобы, а каждый платик в средней по его высоте части имеет паз, охватываемый скобой причем поверхность платиков, кон 135 тактирукяцая с...

Кассейная доска жаккардовой машины

Загрузка...

Номер патента: 986981

Опубликовано: 07.01.1983

Авторы: Карезо, Маслов, Рыжков, Розанова

МПК: D03C 3/38

Метки: доска, кассейная, жаккардовой

...смещение продольных звеньев 10 и 11 с укрепленными на нихпрутками 9, при этом соответственно20 изменяется угол скрещивания .прутков9 обеих рамок 2 и 3. Это обеспечивает одновременное изменение количества и размеров отверстий для проборки аркатных шнуров. При увеличе 25 нии угла скрещивания прутков 9 количество отверстий увеличивается и зонаих расположения уменьшается.Изменение параметров кассейной доски при регулировке угла скрещиваниязв прутков СК от 60 до 180 рассмотренона примере конкретной кассейной доски с углом скрещивания прутков 90 О,шагом отверстий по ширине кассейнойдоски 3,18 мм, рабочей шириной кассейной доски 2160 мм, числом рядовотверстий по глубине кассейной доски 16, количеством отверстий в рабочей зоне...

Шпарутка ткацкого станка

Загрузка...

Номер патента: 971955

Опубликовано: 07.11.1982

Авторы: Минабутдинов, Лебедев, Потапенков, Герасимов, Карезо

МПК: D03J 1/22

Метки: станка, шпарутка, ткацкого

...желобки, выполненные по профилю гибких элементов. На фиг. 1 изображена шпарутка, общийвид; на фиг. 2 - разрез А - А на фиг. 1;на фиг. 3 - разрез Б - Б на фиг. 2. Шпарутка содержит ось 1, на одном конце которой располагаются наклонно кольца 2 а другой конец служит для установки шпарутки на станке. В зазор между сухарем 3 шпарутки и кронштейном 4 ткацкого станка вставлена шайба 5, несущая два валика 6 и ось 7, консольные концы которых соединены между собой скобой 8. Через ось 7 перекинуты бесконечные гибкие элементы 9, охватывающие валики 6 и кольца 2 и входящие при этом в имеющиеся на их поверхности желобки 10 соответствующего профиля. В процессе работы шпарутки на станке ткань 11 огибает валики 6 и кольца 2, зажимается между...

Игольчатая гарнитура для гребенной планки

Загрузка...

Номер патента: 971934

Опубликовано: 07.11.1982

Авторы: Минабутдинов, Рыжков, Бабаян, Карезо

МПК: D01G 15/84

Метки: планки, гарнитура, гребенной, игольчатая

...А - А на фиг. 1.Игольчатая гарнитура состоит из Б-образного металлического корпуса 1, размещенных в его полости игольных скоб 2, изогнутых по внутренней форме корпуса, установленных с равным шагом в полости корпуса и вставку 3, помещенную между ветвями игольных скоб. Вставка 3 имеет вертикальные прорези 4 на боковых гранях для установки игольных скоб с заданным шагом и продольную выточку 5 на основании для размещения основания 6 скоб.Глубина прорезей 4 соответствует размеру поперечного сечения игольных скоб, что обеспечивает их надежную фиксацию относительно вставки 3, а корпус 1 предотвращает произвольное выпадение их без необходимости обжатия боковыми стенками корпуса.Глубина продольной выточки 5 равна размеру поперечного сечения...

Бердо шлихтовальной машины

Загрузка...

Номер патента: 927870

Опубликовано: 15.05.1982

Авторы: Царапкин, Бабаян, Карезо, Напалкова, Рыжков

МПК: D02H 13/16

Метки: шлихтовальной, бердо

...8 с эксцентриситетом в строгопо оси У.Продольная ось выступа 8 вкладыша 7 совпадает или расположена ниже центра тяжести основания.Паз 2 основания 1 находится в средней еечасти между участками с внутренней резьбой6 и служит для размещения ряда чередуюшихся между собой держателей 3, разделительных элементов 4 и двух вкладышей 7 свыступами 8.При сборке берда в паз 2 основания 1(фиг. 1) набираются разделительные элементы 204, между которыми вставляются держатели 3,С обеих сторон ряда чередующихся междусобой держателей 3 и разделительных элементов 4 в паз 2 основания 1 устанавливаютсявкладыши 7, причем выступ 8 каждого вкладыша должен быть обращен в направленииряда чередующихся держателей 3 и разделительных элементов 4.Сжатие держателей...

Способ закрепления игл на корпусе игольчатого барабанчика

Загрузка...

Номер патента: 903391

Опубликовано: 07.02.1982

Авторы: Красильников, Рыжков, Карезо

МПК: D01G 15/92

Метки: корпусе, игольчатого, игл, закрепления, барабанчика

...Заказ 36/7 ираж 463 Подписн 4 Ьг 7 ПП "Патент",д, ул,ПроектнаяФили г.уж поверхность корпуса, после чегоудаляют эластичный материал, с корпуса.На фиг. 1 изображен корпус барабанчика с отверстиями под иглы ислоем эластичного материала, поперечное сечение; на фиг. 2 - то же, со вставленными иглами, с одновременным выравниванием заостренных вершин их по высоте; на фиг. 3 - готовый игольный барабанчик, поперечное сечение.16Закрепление игл на корпусе игольчатого барабанчика осуществляютследующим образом.В полом цилиндрическом корпусе 1 барабанчика сверлят сквозные ра- И диальные отверстия 2 с диаметром, большим на 10-15 диаметра вставляемых в них игл 3. Наружную поверхность корпуса барабанчика покрывают слоем 4 эластичного материала (фиг....

Гребенная планка для ленточныхмашин

Загрузка...

Номер патента: 815093

Опубликовано: 23.03.1981

Авторы: Румянцев, Карезо, Потапенков

МПК: D01H 5/14

Метки: планка, ленточныхмашин, гребенная

...обойме выполнены продольный паз 5 в верхней стенке б и выпуклости 7 на боковых стенках 8.Боковые стенки 8 обоймы размещены в выемке корпуса, в которой установлены основания игл 9; закрепленные в корпусе посредством полимерного материала 10, с теплостойкостью, меньшей теплостойкости материала корпусаЭтот материал вводят в выемку под давлением через отверстие 11 в корпусе. В качестве материала кор8." 5093 сг. гГ ф ф Фиг. о иг. 3 иг са могут быть использованы стеклопластики, стеклонаполненные полиамиды, фенилон, полиамиды, а в качестве полимерного материала 10 - поли- амид-б, полиамид П 12 Л марки Л, полипропилен и другие, менее термостойкие, чем материал корпусаИзготовление П-образной металлической обоймы 4 производят путем вырубки в...

Рачесывающий барабанчик устройства для бескольцевого прядения

Загрузка...

Номер патента: 791806

Опубликовано: 30.12.1980

Авторы: Сизов, Сергеев, Стерин, Рыжков, Маянский, Белоносов, Карезо

МПК: D01H 1/12

Метки: бескольцевого, устройства, рачесывающий, барабанчик, прядения

...иг791806 формула изобретения Оиг.ИПИ Заказ 9380 ае Тираж 502 Подписн ул, Проектная, 4 ППасент жг лиа лами больше половины средней длины волокна перерабатываемого продукта, то подавляющее число волокон будет фиксироваться на поверхности валика не более чем в четырех точках. Поскольку затрудненный сход характерен прежде всего для синтетических волокон, а их длина выбирается примерно равной средней длине волокна натурального компонента, указанное соотношение справедливо для этих волокон, Уменьшение контактов волокон с по- ф верхностью расчесывающего валика существенно улучшает условия схода волокон с поверхности валика и позволяет уменьшить частоту его вращения.Для того, чтобы не ухудшилось ка чество дискретизации продукта, необходимо,...

Смесительное устройство для приготовления клеящей смеси

Загрузка...

Номер патента: 725689

Опубликовано: 05.04.1980

Авторы: Рыжков, Евтихиев, Карезо

МПК: B01F 5/06

Метки: смеси, приготовления, смесительное, клеящей

...1; на фнг. 3 - разрез Б-Б фиг. 1.Смесительное устройство состоит из корпуса 1, дисков 2 и 3, между кокоторыми установлены регулирующие прокладки 4, крышек 5 и 6, штуцеров 7 и 8 для входа ксипонентов и штуцера 9 для выхода клеящей смеси.У дисков 2 внутренняя поверхность центрального отверстия 10 имеет фор" му двух сопряженных меньшими основаниями усеченных конусов, а диски 3 с отверстиями 11 по периферии снабжены с обеих сторон в центре коническими выступами 12, придегающими своими основаниями к отверстиям 11.7 Й 568 9 4 Формула изобретения 5Смесительное устройство для приготовления клеящей смеси, содержащее.корпус, внутри которого по высотеустановлены диски с отверстиями, чередующимися по периферии и в центре,между которыми...

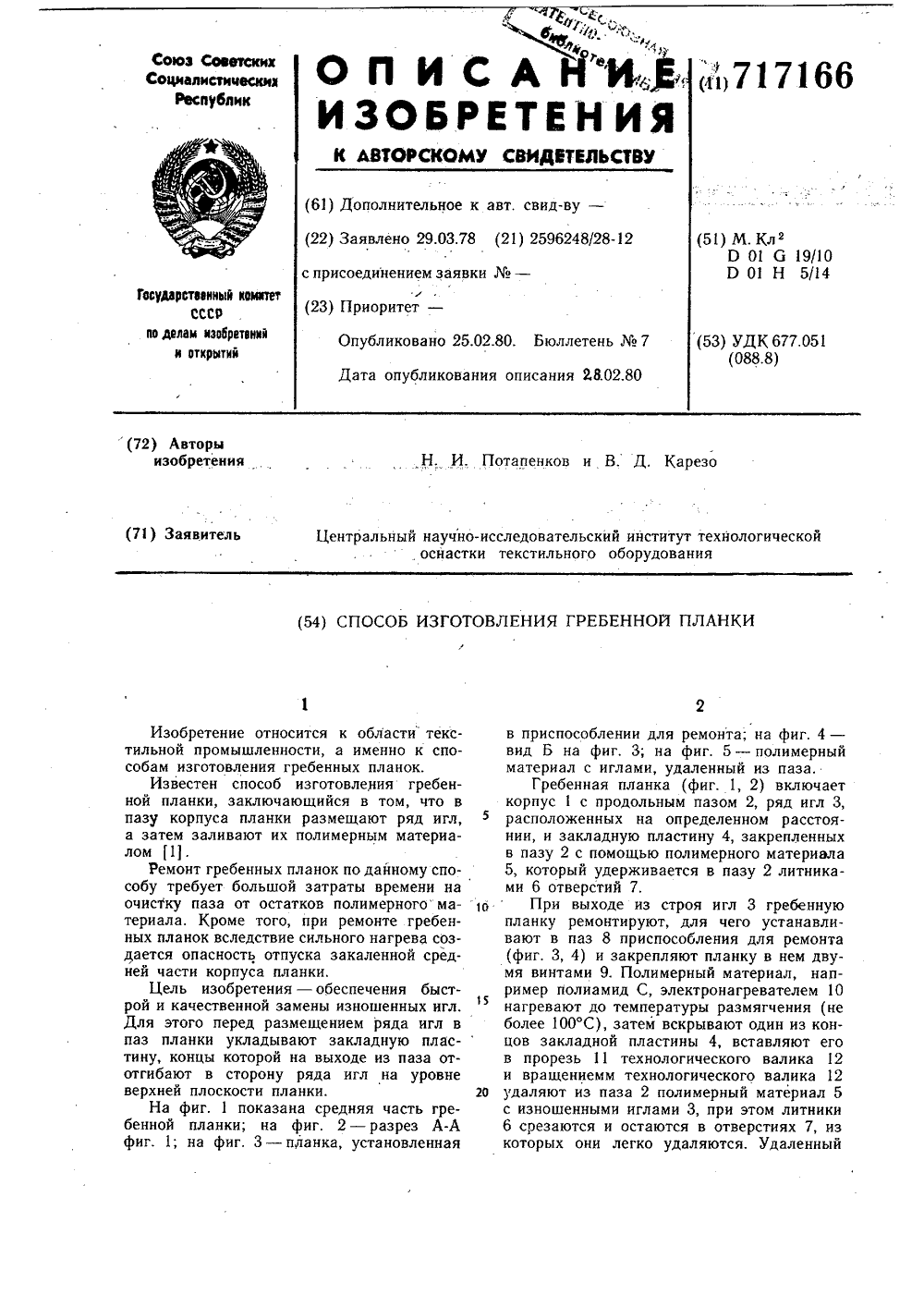

Способ изготовления гребенной планки

Загрузка...

Номер патента: 717166

Опубликовано: 25.02.1980

Авторы: Потапенков, Карезо

МПК: D01G 19/10

Метки: гребенной, планки

...из паза.Гребенная планка (фиг. 1, 2) включает корпус 1 с продольным пазом 2, ряд игл 3, расположенных на определенном расстоянии, и закладную пластину 4, закрепленных в пазу 2 с помощью полимерного материала 5, который удерживается в пазу 2 литниками 6 отверстий 7.При выходе из строя игл 3 гребенную планку ремонтируют, для чего устанавливают в паз 8 приспособления для ремонта (фиг. 3, 4) и закрепляют планку в нем двумя винтами 9. Полимерный материал, например полиамид С, электронагревателем 10 нагревают до температуры размягчения (не более 100 С), затем вскрывают один из концов закладной пластины 4, вставляют его в прорезь 11 технологического валика 12 и вращениемм технологического валика 12 удаляют из паза 2 полимерный материал 5 с...

Гребенная планка для текстильных машин

Загрузка...

Номер патента: 702083

Опубликовано: 05.12.1979

Авторы: Потапенков, Карезо

МПК: D01H 5/14

Метки: планка, машин, текстильных, гребенная

...теле основания.снижает его прочность, а следовательно,и надежность гребенной планки,Целью изобретения является повышениенадежности гребенной планки.Цель достигается тем, что иглоудерживающий элемент снабжен направляющимивыступами, а паз основания имеет П-образную форму, в верхней части паза расположе оны направляющие выступы иглоудерживающего элемента, а в нижних частях закреплены тупые концы игл посредством упругогополимерного материала. На фиг. 1 изображена часть гребенной планки, продольный разрез; на фиг. 2 разрез А - А фиг. 1; на фиг. 3 - гребенная планка, вид сверху; на фиг. 4 - иглоудерживающий элемент с иглами; на фиг. 5 - то же, вид сбоку; на фиг. 6 - вид Б фиг, 4,Гребенная планка состоит из основания 1 и иглоудерживающего...

Способ изготовления игольной планки текстильной машины

Загрузка...

Номер патента: 699045

Опубликовано: 25.11.1979

Авторы: Потапенков, Рыжков, Карезо

МПК: D01H 5/14

Метки: игольной, планки, текстильной

...игл воснование через металлическое покрытие необходимо прошивать отверстиясоответствующего проФиля.Известен также способ изготовления игольной планки текстильной машины путем размещения игл в отверстиях О -образного покрытия основания планки, выравнивания игл по высоте и закрепления их оснований 2,Существенным недостатком данногоспособа изготовления игольной планки .также является низкая производительность труда иэ-за необходимости крепления игл в отверстиях О образного покрытия, а затем закрепления ихоснований в корпусе гребенной планки,Целью изобретения является повышение производительности труда.Укаэанная цель достигается тем,что основания игл размещают внутриО -образного покрытия и их закрепление осуществляют путем заполненияего...

Устройство для набора игл в основание игольно-планочной гарнитуры с текстильной машины

Загрузка...

Номер патента: 696069

Опубликовано: 05.11.1979

Авторы: Рыжков, Карезо

МПК: D01G 15/84

Метки: игольно-планочной, набора, гарнитуры, игл, текстильной, основание

...9 для установкив него основания 10 гарнитуры. Панель6 смонтирована нвд гнездом 9.Продольные стенки 7 панели 6 установлены вертикально или под углом к основанию, причем величина и направление10угла с. наклона соответствуют величинеи направлению угла отверстий для игл.Расстояние 11 между противоположными стенками 7 панели не превышаетполовины длины игл а высота 12 стенок 15составляет не менее половины длины игл.Для удобства загрузки игл в панель 6она имеет наружные стенки 13, высотакоторых больше высоты внутренних стенок7, и они образуют воронкообразное расши 20рение 14 для загрузки игл,Во время работы в гнездо 9 устанавливают набираемое основание 10 гарнитуры, Через воронкообразное расширение14 засыпают иглы 15 в ячейки панели256 и...
