Капанец

Индуктор для закалки щек коленвала

Загрузка...

Номер патента: 1804488

Опубликовано: 23.03.1993

Авторы: Янкевич, Кравчук, Кузьменков, Капанец, Шавловский

МПК: C21D 9/30

Метки: индуктор, коленвала, щек, закалки

...высота СО равна высоте треугольника ВОш Е. Из соотношений для площади Л ВОшЕ имеем:(6) где Й - радиус кривошипа;гш - радиус шатунной шейки до чистовой обработки;гк - радиус коренной шейки до чистовой обработки, 1 СВ 1 =Я, где 3 - толщина трубУдаление центров окружностей от осииндуктора определяются соотношением1 ООш 1 = гшй,100 к 1 гк1 Л 1(4)где гк, гш - радиусы коренных и шатунныхшеек до чистовой обработки; .Л - величина перекрытия шерик,Поэтому центры окружностей радиуса-.ми гк и гш, описывающих форму индуктора в Устройство работает следующим обра; зом.Устройство крепится к трансформатору клеммами 3, Индуктор подводится к обрабатываемой поверхности детали так, чтобы щека кривошипа оказалась между полувитками 1 и 2 индуктора, При этом...

Стенд для испытания амортизаторов

Загрузка...

Номер патента: 1755094

Опубликовано: 15.08.1992

Авторы: Пилипчик, Махомет, Урбанович, Капанец, Кежун

МПК: G01M 17/04

Метки: испытания, стенд, амортизаторов

...поскольку получены при эксплуатационных режимах.На чертеже представлена принципиальная схема стенда для испытания амортизаторов.Стенд представляет собой устройство,состоящее из станины 1, установленных наней вертикальных направляющих 2 и 3, атакже смонтированных на направляющихнижней 4 и верхней 5 траверс. Нижнюютраверсу 4 подпирает механизм нагружения в виде управляемого гидроцилиндра 6,связанного через электрогидравлическийпреобразователь 7 с гидростанцией 8. Контроль за давлением в нагнетающей ветвиосуществляется при помощи преобразователя давления 9, связанного с блоком программного управления 10. С этим блоком1755094 10 15 20 25 30 35 40 Рос = Кпод ЧО 1/соз а; 50 также электрически связан электрогидравлический преобразователь 7,...

Способ восстановления крупномодульных зубчатых колес

Загрузка...

Номер патента: 1613230

Опубликовано: 15.12.1990

Авторы: Капанец, Юруц, Кот, Кривенко, Янкевич, Кузьменков

МПК: B23P 6/00, B21H 5/00

Метки: колес, зубчатых, крупномодульных, восстановления

...зубьев ину выполняют пазы глубиной, ющей высоте зубьев, Затем ве(61) 1255253(71) Институт проблем надевечности машин АН БССР(54) СПОСОБ ВОССТАНОНОМОДУЛЬНЫХ ЗУБЧАТЬ(57) Изобретение относитсстановления деталей давл Изобретение атно нию деталей давлени частности, использов нии крупномодульных ется усовершенствова авт, св. М 1255253,а 51 у торцов зуба выбирают 31 = (1,1-1,2)Б, где 5 -шири- раздачи в среднем сечении. лучена опытным путем (смКак видно из таблицы, при 31 1,15 улучшение равномерности нагрузки по длинезуба незначительно, а при 511,2 Я наблюдается снижение прочности зубаВ полости пазов помещают металлический порошок, затем зубчатый венец нагревают до 1000-1050 С, после чего в штампепроизводят обжатие зубьев.Описанные операции...

Стенд для испытания ведущих мостов транспортных средств

Загрузка...

Номер патента: 1569643

Опубликовано: 07.06.1990

Авторы: Капанец, Бондарь, Касабуцкий, Кушнер

МПК: G01M 13/02

Метки: транспортных, испытания, средств, мостов, стенд, ведущих

...каналом 22 гидронасоса 12, ас помощью параллельно соединенных л и ч а ю щ и и с я тем, что, с35фильтра 23 и обратного клапана 24с выходным каналом 20 гидромотора 14и с выходом предохранительного клапана 19, Для контроля нагрузки к выходному каналу 17 гидронасоса 12 подключен манометр 25.При включении приводного двигателя7 посредством клиноременной передачи6, вала 5 и карданной передачи 4 при=.водится во вращение ведущий вал 3 ведущего моста 1Ведущий вал 3 черезполуоси 8, выдвижные шлицевые валы 9,технологические клиноременные передачи 10 и соединительный вал 11 приводит во вращение гидронасос 12, который забирает рабочую жидкость из ба- ходом предохранительного клапана.Составитель С.БелоуськоРедактор А.Шандор Техред П,Сердюкова...

Способ плоского шлифования

Загрузка...

Номер патента: 1393598

Опубликовано: 07.05.1988

Авторы: Черных, Жилинский, Кузьмич, Вишумирский, Кирпиченко, Лобков, Капанец, Тилигузов

МПК: B24B 7/02

Метки: плоского, шлифования

...уменьшения уровня колебаний системы СПИД,На чертеже изображена схема нлифования указанным способом.Способ осуществляют следующим образом.На шпиндель 1 станка устанавливают шлифовальный круг 2, 111 пиндельнуюголовку 3 поворачивают в плоскости,перпендикулярной направлению продольного перемещения детали 4, на уголтак, чтобы направление действия силырезания в процессе шлифования проходило через центр жесткости переднейопоры 5 шпинделя 1.При использовании конических кругов уголопределяется из соотношения2521М =агср Эгде 1 - расстояниеот торца меньшегодиаметра круга до центра же Осткости передней опоры, мм;р - диаметр меньшего торца шлифовального круга.При этом необходимо, чтобы угол наклона режущей кромки к оси круга р соответствовал...

Электрогидравлическое нагружающее устройство

Загрузка...

Номер патента: 1348689

Опубликовано: 30.10.1987

Авторы: Капанец, Семенко, Леневич

МПК: G01M 7/00

Метки: нагружающее, электрогидравлическое

...и динамической составляющих нагрузки, сумматор 3 их сигналов, связанный с первым входом сравнивающего звена 4, последовательно соединенные гидравлический исполнительный ме ханизм 5 и датчик 6 обратной связи, связанный с вторым входом сравнивающего звена 4, последовательно соединенные пропорциональное звено 7 и второй сумматор 8, а также интегрирующее звено 9.Устройство содержит также последовательно соединенные дополнительные пропорциональное 10 и сравнивающее 11 звенья, связывающие выход сумматора 3 с входом пропорционального звена 7, а выход интегрирующего звена 9 - с входом дополнительного сравниваюкцего звена 11 и с входом гидравлического исполнительного механизма 5.При этом вход второго сумматора 8 связан с выходом...

Способ шлифования с периодической правкой круга

Загрузка...

Номер патента: 1340994

Опубликовано: 30.09.1987

Авторы: Вишумирский, Лобков, Кирпиченко, Кузьмич, Капанец, Жилинский, Тилигузов, Черных

МПК: B24B 1/00

Метки: периодической, шлифования, круга, правкой

...й - целое число, кратное величине подачи детали при шлифовании на проход и величине подачи правящего инструмента. 1 ил.Составитель В. ОнегинРедактор М. Петрова Техред И. Верес Корректор Н. КорольЗаказ 4390/20 Тираж 714 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открьггий113035, Москва, Ж - .35, Раушская наб., д. 415Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к механической обработке материалов, а именно к шлифованию деталей, и является усовершенствованием известного способа по основному авт. св.220760.Цель изобретения - повышение качества обработки деталей.На чертеже изображена схема реализации способа шлифования,Способ осуществляют следующим образом.На...

Установка для проверки муфты свободного хода стартеров

Загрузка...

Номер патента: 1324895

Опубликовано: 23.07.1987

Авторы: Герчиков, Капанец, Касабуцкий

МПК: B60S 5/00

Метки: проверки, стартеров, муфты, свободного, хода

...собой зубчатую рейку, находящуюся в зацеплении с зубчатым колесом 16, причем последнее посредствомшпоночного соединения связано с поводком 17 электромагееитной муфты 18,На верхней крьпшсе 19 силового каркас:я 7 расположены бесконтактные конечные выключатели 20 взаимодействующиес флаяском 21 закрепленном на штоке15 гидроцилиндра 17 е, Контрольное устройство 6 состоиг из силового каркаса 22, в котором ца опорах 23 качениярасположена полая ылицевая втулка 24,ца которой посредством шпонки 25 закреплена звездочка 26, взаимодействующая через цепь 27, шток 28, нагрузочную втулку 29, удерживаемую снизугайками 30 с возвратной пружиной 31,Другой конец цепи 27 через петок 32взаимодействует с грузом 33, удерживаем пе гайками 34,...

Стенд для испытания рессор

Загрузка...

Номер патента: 1286926

Опубликовано: 30.01.1987

Авторы: Капанец, Марутян, Семенко, Ракицкий

МПК: G01M 17/04

Метки: испытания, стенд, рессор

...на наконечнике 9 на осях 13 с возможностью поворота относительно наконечни"ка 9, а шток 7 гидроцилиндра 7 соединен посредством оси 14 с шарнирными подшипниками с рычагом 11,Каждый гидроцилиндр 5 и 7 снабженэлектрогидравлическим следящим приводом,26 2щью элементов 12 крепления закрепляется на средстве 6 для передачинагрузки, которое соединено со штоком гидроцилиндра 5. Рабочая жидкостьот насосной установки 15 подаетсяпод давлением к сервоклапану 16. Взависимости от требуемого режима нагружения задающее устройство 17 (программатор, генератор, магнитограф ит.д.) Формирует электрические сигналы определенного уровня и частоты ивыдает их на блок 18 сравнения, кото"рый усиливает задающий сигнал и подает его на сервоклапан 16. Последний в...

Способ заточки прецизионных червячных фрез

Загрузка...

Номер патента: 1278183

Опубликовано: 23.12.1986

Авторы: Рабинович, Чичерин, Мартышко, Капанец

МПК: B24B 3/12

Метки: фрез, заточки, червячных, прецизионных

...от положения, при котором Й.=О, до данного положения.2 И 50При угле Ч =дискретный поЕворот фреэы 1 на шлифовальный круг3 осуществляется поворотом самойфрезы 1 относительно оправки 2. Приэтом, угол с; =сопвс=О и накопленная 55погрешность окружного шага Г определяется только неточностью изготовления посадочного отверстия фрезы 1. При реапизации способа возможно осуществить угловое смешение фреэы 1 относительно оправки 2 однократно и на угол, не равный 2 й/Е; Например, фреэу 1 устанавливают на оправке 2, базирующейся в шпинделе станка, осуществляют дискретный поворот шпинделя на каждый зуб фрезы, затем снимают припуск с помощью круговой подачи фреэы 1 на шлифовальный круг 3 с учетом его износа, далее осуществляют оборотное выхаживание...

Гидропривод к устройству для определения прочностных свойств упругих материалов

Загрузка...

Номер патента: 1259146

Опубликовано: 23.09.1986

Авторы: Леневич, Клименко, Петухов, Марутян, Капанец

МПК: G01N 3/36

Метки: прочностных, свойств, упругих, гидропривод, устройству

...20 устанавливается рабочее давление, определяе" мое усилием сжатия пружины вспомогательного клапана 18,. ври этом в магистрали 8, гидравлическом аккумуляторе 21 и полостях 4 и 7 цилиндра 1 устанавливается противодавление по величине меньшее, чем рабочее давление, и,определяемое усилием сжатия1259146 При подаче в цепь управления электрогидравлического усилителя 6 дополнительного электрического сигналаполярности, противоположной полярности электрического сигнала, поданногопри предварительном нагружении,золотник распределителя электрогидравлического усилителя 6 смещаетсявлево, соединяя полость 4 цилинд- О ра 1 со сливной магистралью 13. Приэтом давление в полости 4 понижаетсяи плунжер 2 цилиндра 1 под действиемпротиводавления в полости...

Способ шлифования с периодической правкой круга

Загрузка...

Номер патента: 1220760

Опубликовано: 30.03.1986

Авторы: Мартышко, Макаров, Лобков, Вишумирский, Колоницкий, Капанец, Тилигузов, Прибыльский

МПК: B24B 53/00

Метки: правкой, периодической, круга, шлифования

...деталь 4 и правящий инструмент 5, производят шлифование детали кругом 3 и одновременно осуществляют правку другого круга 2. После затупления круга 3 производят шлифование кругом 2, одновременно осуществляя правку круга 3, Таким образом, при обработке предлагаемым способом достигается идентичность упругой деформации системы СПИД при правке и при шлифовании, что обеспечивает снижение волнистости, шероховатости и устраняет неоднородность физико-механических свойств поверхностного слоя обработанных деталей путем образования профиля шлифовального круга, обеспечивающего отсутствие колебаний места его контакта с обрабатываемой деталью.Пример, Проводилась сравнительная обработка партий деталей в количестве 30 шт, как известнь 1 м, так и...

Станок для обработки криволинейных поверхностей

Загрузка...

Номер патента: 1207650

Опубликовано: 30.01.1986

Авторы: Павлов, Марутян, Семенко, Кравчук, Воробьев, Капанец, Берестнев

МПК: B23C 3/16

Метки: поверхностей, криволинейных, станок

...14 установлен на входном валу 7 механизма настройки числа зубьев обрабатываемого профиля, а ползун 16 установлен в направляющих станины 17 с воэможностью перемещения н направлении, перпендикулярном оси выходного вала 10 механизма настройки числа зубьев обрабатываемого профиля. На полэуне 16 установлена каретка 18 с возможностью перемещения относительно ползуна 16 н плоскости последнего, например, посредством винтового механизма 19.На каретке 18 установлен ползун 20 дополнительного кривошипно-шатунного механизма, на котором закреплен привод 21 вращения шпинделя 22 инструмента 23, Ползун 20 установлен на каретке 18 с возможностью перемещения в плоскости, перпендикулярной плоскости перемещения основного ползуна 16 и связан с шатуном...

Устройство для восстановления зубчатых колес

Загрузка...

Номер патента: 1199396

Опубликовано: 23.12.1985

Авторы: Лозовик, Кузьменков, Марутян, Капанец

МПК: B21H 5/04

Метки: восстановления, зубчатых, колес

...4 - сечение Б-Б на фиг. 2. Устройство для восстановлениязубчатых колес содержит корпус 1, 20 в котором размещены в подшипниках (не показаны) зубчатый накатник 2, размещенный на шлицевом валу 3; подпружиненный пружиной 4 относительно зубчатого накатника 2 и размещенный 25 на том же шлицевом валу 3 конический вубчатый синхронизатор 5; вращакщийся пуансон 6, размещенный на оси 7 кронштейна 8; рабочая поверхностьвращающегося пуансона 6 снабжена 30 выступами клиновой формы 9, пуансон 6 жестко связан с зубчатым коническим колесом 10, кинематически связанным с коническим зубчатым синхронизатором 5; опорный ролик 1 1, размещен- З : ный на оси 12 в кронштейне 8, служащий для поддержания вращающегося пуансона 6; шлицевой вал 13 передает усилие...

Способ круглого врезного шлифования деталей

Загрузка...

Номер патента: 1007930

Опубликовано: 30.03.1983

Авторы: Туравинов, Дривень, Володько, Капанец, Кузьмич, Кулешов, Прибыльский, Тилигузов

МПК: B24B 1/00

Метки: врезного, круглого, шлифования

...на этапе выхаживания скорости 90 в 1 м/мин. Этому же диапазону скорости соответствует (фиг, 2) минималь: ное содержание в поверхностных слоях деталей остаточного аустенита, что обусловлено фазовым превращением этой составляющей под действием интенсивного абразивного наклепа при температуре выше критической точки АСз (750 в 8 С). Причем снижение содержания остаточного аустенита наблюдается до значения скорости 110 м/мин и составляет:28/ для закаленной стали 45, 45 А для стали У 8 А и 29/ для ШХ 15. В диапазоне скорости 110 - 160 м/мин содержание остаточного аустенита практически не меняется, а степень дополнительного упрочнения уменьшается в результате теплового разупрочнения и образования структур вторичного отпуска.При шлифовании...

Напорный золотник

Загрузка...

Номер патента: 989179

Опубликовано: 15.01.1983

Авторы: Капанец, Кулешов, Жилинский, Тилигузов

МПК: F15B 13/01

Метки: золотник, напорный

...4, в результате чего обеспечивается разгрузка нагнетательной части системы дозаданной величины давления, настроенной регулируемой пружиной 5.При резком возрастании давления23в нагнетательной части системы жидкость через канал управления 3 подводится к торцу запорного элемента 9.Сопротивление дроссельного отверстия10 большое, поэтому запорный элемент9 смещается в сторону золотника 6,сжимая пружину 11, Жидкость в .полости управления 8 ведет себя как жесткий элемент и передает смещение запорного элемента 9 золотнику б, ко- Мторый смещается в .сторону регулируемой пружины 5 и открывает проточку.При этом жидкость через сливной канал4 начинает переливаться в сливнуюмагистраль, По мере дальнейшего воз Ерастания давления начинается...

Способ шлифования с периодической правкой круга

Загрузка...

Номер патента: 975337

Опубликовано: 23.11.1982

Авторы: Дрон, Капанец, Прибыльский, Тилигузов, Кучеренко

МПК: B24B 1/00

Метки: шлифования, круга, правкой, периодической

...и направлению равно силе резания при шлифовании, т. е, Ршл = Рп + Ра,Затем производят шлифование детали. Таким образом достигается равенство динамических свойств системы СПИД при правке шлифовального круга и шлифовании деталей, чем обеспечивается значительное снижение волнистости, шероховатости, расин сеивания физико-механических свойств поверхностного слоя обработанных деталей. Пример. Проводилось шлифование образцов из углеродистой стали У 10 на уни975337 Формула изобретения Составите Текред И. В Тираж 886 Государственного ам изобретений ва, Ж - 35, Рау Патент, г. Ужго маковаКорректор Подписное а СССР едактор Н. Л аказ 8412/20 Взаренко ер ИИПИпо дел5, МосППП комитет и открыти ская наб., од, ул. Пр д. 4/5 ектная 113...

Гидравлический пульсатор

Загрузка...

Номер патента: 969987

Опубликовано: 30.10.1982

Авторы: Горский, Жилинский, Тилигузов, Дривень, Капанец, Кулешов

МПК: F15B 21/12

Метки: гидравлический, пульсатор

...поток, соответ- ЗО ствующий поставленной задаче, чтозначительно расширяет Функциональные возможности гидравлического .пульсатора и таким образом повышаетего универсальность,На фиг.1 изображен гидравлическийульсатор, продольный разрез; на . 5Фиг.2 - сечение А-А на фиг.1; наФиг.З - диаграмма прохождения вовремени пульсирующего потока жидкости, создаваемого гидравлическимпульсатором. 10Гидравлический пульсатор содержит.корпус 1 с крышкой 2 и золотник 1получающий вращательное движение ототдельного с регулируемой частотойвращения привода (не указан ) и имею-, 15щий осевую расточку 4 и радиальноераспределительное окно 5, периодически соединяющееся с нагнетательноймагистралью б .и магистралью 7 отвода рабочей жидкости Гильза 8 закрепленная...

Бесцентровошлифовальный станок

Загрузка...

Номер патента: 965731

Опубликовано: 15.10.1982

Авторы: Жилинский, Кулешов, Капанец, Тилигузов, Прибыльский

МПК: B24B 5/18

Метки: станок, бесцентровошлифовальный

...блока сравнения 10, второй965731 формула изобретения 1 вход которого соединен с выходом задатчика 11 допустимых величин радиальныхперемещений, Выход блока сравнения 10подключен к входу блока управления2следящего золотника 13. Вход следящегозолотника 13 со штоковыми полостями гидроцилиндров 6, а выход со сливной магистралью 14.Станок работает следующим образом.Перед началом цикла обработки в станочной системе с помощью гидроцилиндров 6 создается определенная величина упругих перемещений. Усилие, создаваемое гидроцилиндрами 6 большее, чем максимальновозможное усилие резания, При этом в шпиндельных узлах шлифовального и ведущегокругов создается предварительный натяг,15что позволяет повысить их жесткость, достаточную для предотвращения...

Аккумулятор давления с температурной компенсацией

Загрузка...

Номер патента: 909357

Опубликовано: 28.02.1982

Авторы: Дривень, Жилинский, Капанец, Горский, Винокуров

МПК: F15B 1/24

Метки: компенсацией, давления, аккумулятор, температурной

...того, тот же механизм 8 управления снабжен задатчиком 9 положения приводного поршня 6 и блоком 10 сравнения. Последний соединен с механизмом 8 управления и подключен одновременно к датчику 11 температуры, который установлен в газовой полости 4. Подвод рабочей жидкости к корпусу 1 осу909357 Формула изобретения авитель В. Рд А. Бойкас730енного комитений и оРаушскаяУжгород,Сост Техре Тираж осударств м Мзобреад Редактор М. ЛысоЗаказ 857/55ВНИ Корректор ЮПодписное,тета СССРкрытийнаб., д. 4/5л. Проектная, 4 ров карен ИПИ Г по дел Моск ППП П1303филиал тен ществляется через штуцер 12, а газа к газовой полости 4 - через штуцер 13.Аккумулятор с температурной компенсацией работает следующим образом.При возрастании рабочего давления в гидросистеме,...

Цанговый патрон

Загрузка...

Номер патента: 900996

Опубликовано: 30.01.1982

Авторы: Ивашин, Карпушин, Капанец, Гаврилов, Кочергин

МПК: B23B 31/20

Метки: цанговый, патрон

...шарикоподшипника 3 жестко закреплен стакан 5с эажимным конусом 6 и упорным торцом 7, В полости стакана 5 помещена цанга 8 с отогнутыми под углом щ вовнутрь лепестками 9, концы которыхзакруглены. Деталь 10 имеет круговую проточку 11, куда входят концылепестков 9. В стакане 5 жесткозакреплены в отверстиях пальцы 12,упирающиеся в выступы 13 цанги 8,рядом с которыми выполнены пазы 14. патрон работает следующим образом.При вводе детали 10 по стрелкев патрон она разжимает лепестки 9цанги 8 благодаря упору торца 7 встакан 5. Затем лепестки 9 цанги 8футопают 1 ф в проточке 11. Провернувдеталь с цангой, выставляют пазы 14против пальцев 12. При осевом перемещении по стрелке пиноли 2 с корпусом 1 патрона зажимной конус 6 воздействует на...

Устройство для контроля автотракторных реле-регуляторов

Загрузка...

Номер патента: 864249

Опубликовано: 15.09.1981

Авторы: Згурский, Осипов, Капанец

МПК: G05B 19/02, G05B 23/02

Метки: реле-регуляторов, автотракторных

...1 производится проверка реле защиты реле-регулятора. При этом . условии электродвигатель 2 увеличивает напряжение в задатчике 3, о чем сигнализирует вольтметр 14. Сигнал о срабатывании или не срабатывании реле защиты реле-регулятора с выхода К блока 4 поступает в блок 7, а с выхода Б - в блок 6. Если величина тока срабатывания реле защиты находится в пределах технических требований, то сигнал с блока 7 поступает в блок 8 и высвечивает на световом табло сигнал "Годен по току", а с блока 6 сигнал поступает в блок 1 на осуществление дальнейших проверок реле-регулятора. В противном случае 8642494 на световом табло б,юка 8 высвечивает-,ся сигнал "Брак по току" и дальнейшая проверка реле-регулятора прекращается. В случае получения сигнала...

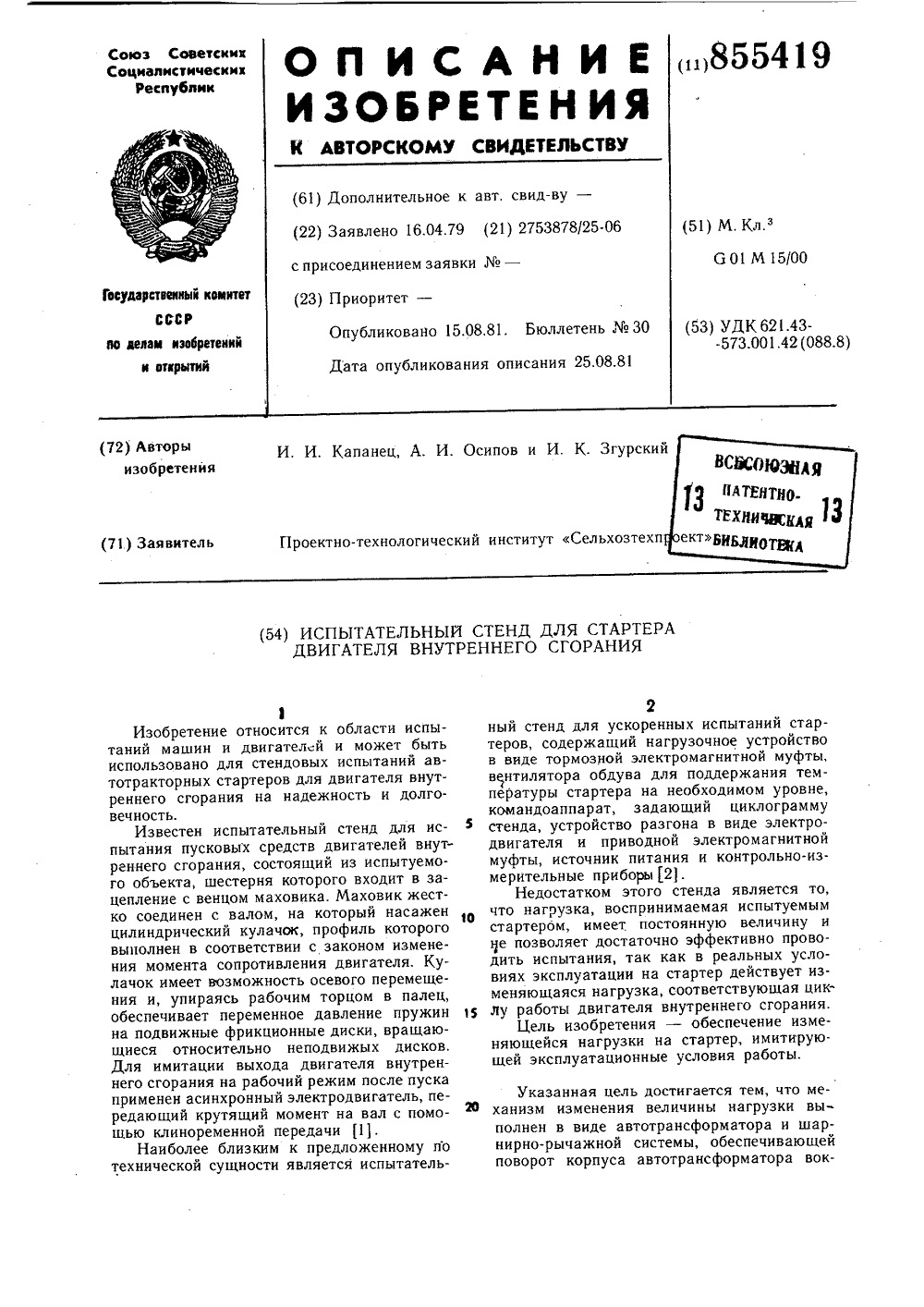

Испытательный стенд для стартера двигателя внутреннего сгорания

Загрузка...

Номер патента: 855419

Опубликовано: 15.08.1981

Авторы: Капанец, Осипов, Згурский

МПК: G01M 15/00

Метки: сгорания, двигателя, стартера, стенд, испытательный, внутреннего

...успокоения.В случае перегрева испытуемого стартера загорается сигнальная лампа 53 Остывание. Механизм 3 изменения величины нагрузки содержит шатун-вилку 54, сопряженный с рычагом 55, установленным на оси авто- трансформатора 56. Кривошип 57 насажен на вал 58 электродвигателя и имеет паз, в котором с помощью винта 59 может перемещаться палец 60. Шатун-вилка 54 насажен на ось 61, закрепленную в вертикальной плите 62, в направляющих которой установлено подвижное основание 63, на котором закреплен автотрансформатор 56, имеет червяк 64 для поворота автотрансформатора вокруг своей оси и винт 65 для его перемещения в направляющих. Рычаг 55 соединен с шатуном-вилкой 54 при помощи пальца 66.Работа стенда осуществляется в автоматическом режиме...

Натяжное устройство для передач сгибкой связью

Загрузка...

Номер патента: 848813

Опубликовано: 23.07.1981

Авторы: Капанец, Володько, Марченко, Тилигузов, Жилинский, Прибыльский

МПК: F16H 7/12

Метки: передач, сгибкой, натяжное, связью

...7 и имеют возможность осевого перемещения. Устройство содержит также станину 8, установленный на ней демпфер 9 с подвижным в осевом направлении элементом 10 и кронштейн, выполненный в ви,яе втулки 11, жестко связанной с элементом 10. Рычаги 5 и 6 снабжены упорами 12 и 13, взаимодействующими с торцами втулки 14, Втулка 11 подпружинена в осевом направлении относительно неподвижной станины 8 при помощи пружин 14 и 15.В нерабочем состоянии ветви 3 и 4 цепи имеют симметричный прогиб относительно оси передачи, При этом втулка 11 вместе с элементом 10 находится в среднем положении под действием пружин 14 и 15, а между сопрягающимися торцами втулки 11, упорами 12 и 13 рычагов 5 и 6 имеются одина" новые зазоры, обеспечиваемые пружиной...

Бесцентровошлифовальный станок

Загрузка...

Номер патента: 831552

Опубликовано: 23.05.1981

Авторы: Жилинский, Тилигузов, Капанец, Кулешов

МПК: B24B 5/18

Метки: бесцентровошлифовальный, станок

...изобретения ВНИИПИ Заказ 34 б 4/ Тираж 915 Подписное ПП "Патент",д, ул,Проектн Филиа г. Ужг 4 На чертеже показана принципиальная схема предлагаемого станка,В станке к гидроцилиндру 1, сое.диняющему бабки 2 и 3, подсоединенследящий золотник 4, рабочий орган5 которого соединен с выходом блока6 управления, Вход следящего золот 5ника 4 подключен к штоковой полостигидроцилиндра 1, а выход - к сливноймагистрали 7, Блок .б управления, входкоторого соединен с выходом блока 8;равнения, преобразует электрическийсигнал в линейное перемещение рабо-,чего органа 5 следящего золотникаБлок 8 сравнения первым входом подклю,чен к выходу датчика 9 нагрузки, установленному на штоке 10 гидропилнндра 1, а вторым входом - к выходу задатчика 11 допустимых...

Гидродинамическая опора

Загрузка...

Номер патента: 821790

Опубликовано: 15.04.1981

Авторы: Капанец, Шевченко, Гавзинский, Щемелев, Тилигузов, Жилинский

МПК: F16C 17/03

Метки: опора, гидродинамическая

...15 имеет эксцентрик 17, установленный в корпусе 2 и взаимодействующий со стенками паза 16.Выступы 7 на внутренней поверхности разрезной втулки 5 выполнены в форме "ласточкиного хвоста"Устройство работает следующим образом.При отсутствии вращения вал 1 лежит на самоустанавливающихся сегментах 12, количество которых может быть три и более. В процессе вращения вала между его наружной поверхностью и внутренней поверхносТью сегментов 12 образуется гидродинамический клин, обеспечивающий жидкостное трение между трущимися поверхностями, Для обеспечения самоустановки сегментов 12 относительно опорной поверхности вала 1 в продольном и поперечном сечениях сегменты опираются на сферические опоры 13, жестко закрепленные в разрезную коническую...

Способ бесцентрового врезногошлифования

Загрузка...

Номер патента: 810448

Опубликовано: 07.03.1981

Авторы: Кузьмич, Тилигузов, Капанец, Шевченко, Жилинский, Прибыльский, Дисон, Володько

МПК: B24B 5/18

Метки: бесцентрового, врезногошлифования

...изобретения - повгеометрической формы дет. В. Жилинский, В. М. ШевченкоВолодько, К. К. Кузьмичрибыльский На чертеже изображена схема рабочейзоны шлифования.В начале рабочего цикла обрабатывас мую деталь 1 располагают на опорном ноже 2 выше линии цснтров шлифовального 3 и ведущего 4 кругов на величину гг. Черновое и чпстовое шлпфование ведут за счет персмсщсния шлифовального круга 3 в ра диальном направлении. В конце этапа чистового шлифования система СПИД находится в упруго деформированном состоянии с величиной упругих деформаций уо, Выхаживание ведут при перемещении детали 1 20 с опорным ножом 2 в направлении увеличения высоты гг на всличину Л/г, которую выбирают в прсдслах величины упругих деформаций уо системы СПИД. Прп этом...

Способ бесцентрового врезного шлифования

Загрузка...

Номер патента: 698750

Опубликовано: 25.11.1979

Авторы: Капанец, Передкова, Володько, Кузьмич, Тилигузов, Жилинский

МПК: B24B 5/12

Метки: бесцентрового, шлифования, врезного

...1 возбужден я одновременно подключаются потенциометры 2 - . Введение дополнительного суммарного сопротивления приводит к ослаблению магнитного потока, создаваемого обмоткой 1 возбуждения, в результате происходит мгновенное увеличение скорости вращения ведугцего круга. По мере срабатывания реле 7 и 8 времени последовательно отключаются потенциометры 2 и 3.Скорость ведущего круга ступенчато уменьшается. В конце цикла обработки срабатывает реле 5 времени, отключается потенциометр 4 и скорость ведугцего круга снижается до наладочной величины, с которой осуществляется черновое и чистовое шлифование.На осциллограмме процесса изменения скорости ведущего круга при выхаживании участки 9 и О соответствуют значению скорости 40 м,мин, скорости...

Устройство для шлифования плоских поверхностей деталей

Загрузка...

Номер патента: 666051

Опубликовано: 05.06.1979

Авторы: Прибыльский, Капанец, Жилинский, Тилигузов, Володько

МПК: B24B 7/04

Метки: поверхностей, шлифования, плоских

...оси поворотаравноцлечих рычагов расположены в плоскости, 2511 роход 11 щей через ось вращения стола под углом1215 к пг 0 скости, проходящей через оси зра.щсни 11 стола и шлифовальпого круга.Оссвыс опоры установлены на сферическихшарнирах 30На фиг. 1 изображено устройство со снятымстолом, вид сверху; на фцг, 2 - разрез Г 10 А-Ана фиг. 1.Колонна 1 несущая шлпфовальную бабку 2,.шпиндель 3 и шлифовалы 1 ыи кру 4 жестко крепитсч к стан 1 гце 5. Круглый стол 6 установлен цасферическом подшипццке 7 и осевых гцдродинамических опорах 8, которые с помощ 1 ю сферическцх шарниров 9 крешгтся к рычагам балансирам 10. Рычаги.балансиры 10 улановлецы на рав- Вноплечцх рычагах 11 с помощью осей 12, Равно.плечие рычаги имеют возможность доворота вокруг...

Способ бесцентрового врезного шлифования цилиндрических деталей

Загрузка...

Номер патента: 604660

Опубликовано: 30.04.1978

Авторы: Кузьмич, Жилинский, Володько, Прибыльский, Тилигузов, Капанец

МПК: B24B 5/22

Метки: бесцентрового, цилиндрических, шлифования, врезного

...шлифовальным кругом 1, ведущий круг 2 приводит во вращение обрабатываемую деталь 3, которая находится в контакте с опорным ножом 4 и упором-штоком 5 гидроцилиндра 6 выталкивателя. Установка ведущего круга 2 осуществляется под углом а к оси обрабатываемой детали 3. Продольная подача, равная осевой составляющей скорости вращения ведущего круга Уз, обеспечивает плотный прижим шлифуемой детали 3 к упору-штоку 5 с силой Рь,Возвратно-поступательное движение обрабатываемой детали обеспечивается за счет движения нежестко связанного с ней упора-штока 5 гидроцилиндра 6 и воздействия осевой силы прижима детали к упору-штоку 5.При этом прямой ход детали осуществляется за счет перемещения упора-штока 5, а для обратного хода используется...
