Генератор псевдослучайных испытательных последовательностей

Загрузка...

Номер патента: 1226621

Опубликовано: 23.04.1986

Авторы: Самофалов, Карачун, Иванов, Вилинский, Гроль, Коваленко

МПК: H03K 3/84

Метки: генератор, псевдослучайных«, испытательных, последовательностей

...выходы блока 2 памяти к входам дешифратора 5 и код номера выхода поступает на входы дешифратора 5, При этом на тактовом входе соответствующего разряда выходного регистра 6 появляется сигнал логической единицы и этот разряд изменяет свое состояние в соответствии с сигналом, поступившим иэ блока 3 формирования выходных сигналов,Если код признака с дешифратора 9определяет, что должен быть сформи" рован сигнал, при котором только на одном выходе генератора происходит изменение значения сигнала, причем единичное значение сигнала устанавливается с заданной вероятностью, то сигнал с выхода дешифратора 9, соединенного с входом коммутатора 4, отклю чает сигналы с первой группы выходов блока 8 памяти иподключает сигналыс первой группывыходов...

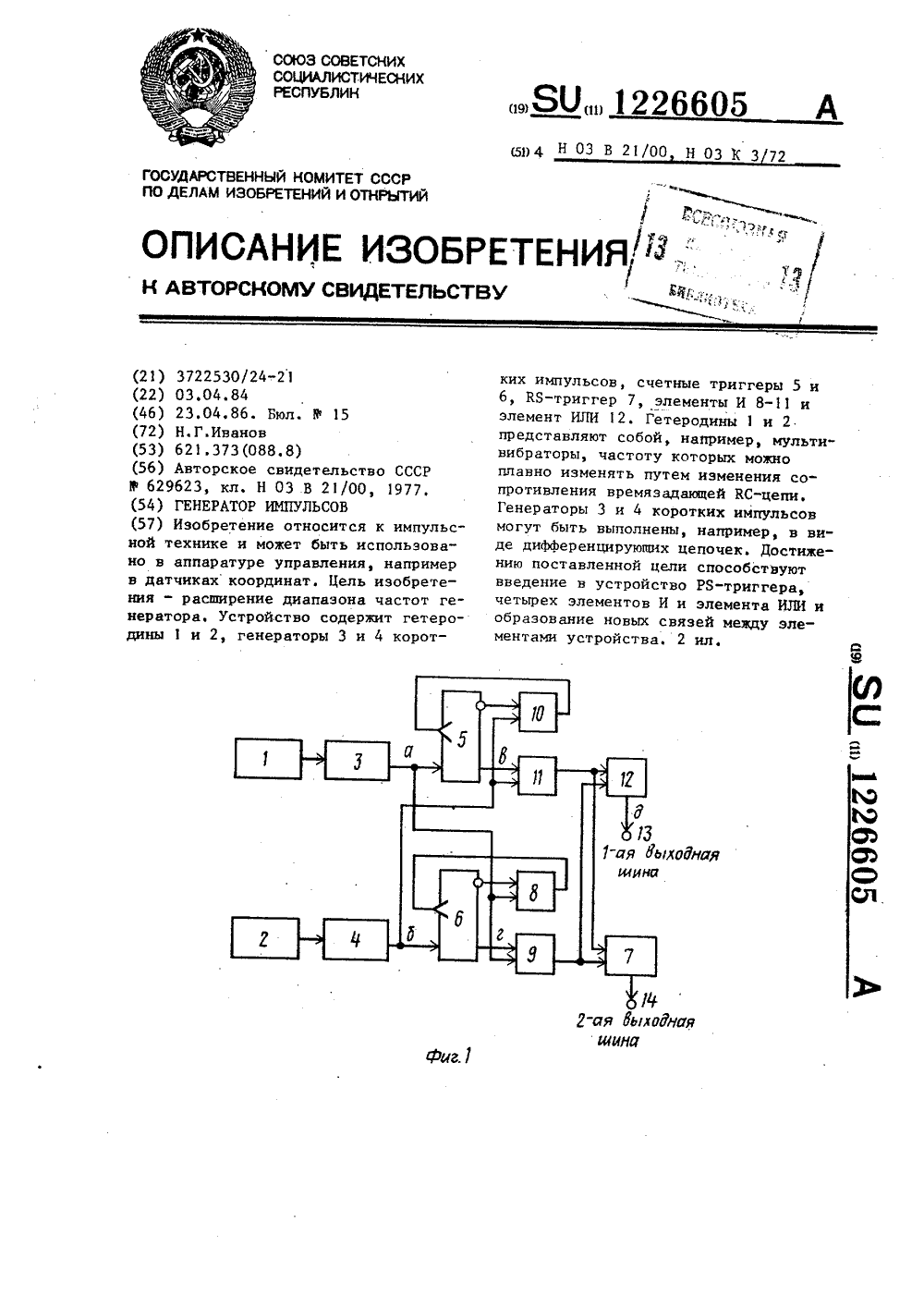

Генератор импульсов

Загрузка...

Номер патента: 1226605

Опубликовано: 23.04.1986

Автор: Иванов

МПК: H03K 3/72, H03B 21/00

Метки: импульсов, генератор

...н единичное состояние, при котором элемент И 10 закрывается, а элемент И 11 открывается.На прямом выходе счетного триггера 5 формируются разрешающие импульсы (Фиг.26), длительность которых равна интервалу времени от заднего фронта импульса генератора 4 до ближайшего переднего фронта импульса генератора 3.Аналогично работает второй счетный триггер 6, так как схема устройства симметрична, Разрешающие импульсы возникают на прямом выходе счетного триггера 6 (фиг,23). При этом элемент И 11 всегда закрыт, а элемент И 9 периодически пропускает отдельные импульсы генератора 3. Эти импульсы через элемент ИЛИ 12 проходят на выходную шину 13 устройства (фиг.2 у).Период нарастания и убывания длительности импульсов, Формируемьгх на прямых выходах...

Газоразрядная индикаторная шкала

Загрузка...

Номер патента: 1226551

Опубликовано: 23.04.1986

Авторы: Иванов, Бантиков, Островерхов, Кухта, Ревуцкий, Иваницкий, Квартенко, Дидух, Кузин

МПК: H01J 17/48, H01J 17/04

Метки: индикаторная, шкала, газоразрядная

...7 - 10 для подачи питания,на анод и катоды, причем катоды объединены электрически в цепи, к которым подводятся проводники 8 - 10.Имеется еще вспомогательный катод 11для подготовки разряда на шкале,Отсчет производится в рабочем режиме индикатора. Он начинается свключения анода 3 (соединительнымпроводником 7) и зажигания вспомогательного катода 11, затем подключается первый дополнительный катод4-1 соедининтельным проводником 8),Возникающий разряд на первом катоде4-1 поддержинается определенное время достаточное для обеспечениябыстродействия шкалы и установлениянормального режима разряда, затемпервый катод отключается и одновременно включается второй катод 4-2соединительным проводником 8). Раз 22655ряд проходит теперь только на...

Способ калибровки приборов для определения водорода в сталях

Загрузка...

Номер патента: 1226231

Опубликовано: 23.04.1986

Авторы: Кунин, Бушлов, Касаткин, Иванов, Гладов, Шалимов, Глебов

МПК: G01N 25/14

Метки: приборов, сталях, калибровки, водорода

...е р. Образец армко-железа чистотой 99,997., диаметром 4 мм, длиной 15 мм, массой 1,5 г помещают в экстракционную камеру прибора для . определения водорода, экстракционную камеру продувают газообразным водородом и оставляют в камере в ,атмосфере водорода под давлением 101,3 кПа, нагревают образец до 500 С и выдерживают в атмосфере водорода при этой температуре 20 мин, далее продувают экстракционную камеру аргоном в течение 10 с, после чего проводят определение водорода в образце армко-железа и записывают показания прибора. Насьпцение водородом и отсчет показаний при данной температуре повторяют три раза, вьгчисляют среднее значение и оценивают дисперсию определения.Повторяя все перечисленные опера ции, проводят определение водорода в этом...

Устройство для испытания нитевидных образцов на прочность

Загрузка...

Номер патента: 1226122

Опубликовано: 23.04.1986

Авторы: Худяков, Иванов, Балашов, Ломовской

МПК: G01N 3/00

Метки: нитевидных, образцов, испытания, прочность

...2 и 5 захватов, опорные пластины 10, размещенные между соответствующими оппозитноустановленными захватами, прикрепленные к центрам 3 и 6 вращения ипредназначенные для размещения образцов 11 и 12.,Устройство также содержит колебательную систему 13, электромагнит14 возбуждения крутнльных колебаний,элементы 15 регистрации крутильных 30колебаний, направляющие 16 толкателей 9, рамку 17, систему 18 питанияс измерительным прибором 19.Устройство работает следующимобразом. 35Между опорной пластиной 10 и рабочей частью 1 каждого захвата закрепляют испытуемый образец 11, например нить из стеклянного волокна.Аналогично между опорной пластиной 4010 и рабочей частью 4 каждого дополнительного захвата закрепляют образец 12, например нить из более...

Стенд для ударных испытаний

Загрузка...

Номер патента: 1226102

Опубликовано: 23.04.1986

Авторы: Иванов, Турков, Леднев, Шишенин, Мотылев

МПК: G01M 7/00

Метки: стенд, испытаний, ударных

...12 и средства для регулирования закона изменения импульса, выполненные в виде сьемных накладок 13 с профилированными щелями 14, установленных напротив пазов 7 с наружной стороны управляющей камеры 5. На боковой поверхности поршня 6 выполнены выступы 15, высота и ширйна которых равны относительно толщине стенки управляющей камеры 5 и ширине пазов 7. На верхнем днище управляющей камеры 5 установлено уплотнение 16 для взаимодействия с поршнем 6. Стенд для ударных испытаний работает следующим образом.В исходном положении полость 12 управляющей камеры 5 заполнена сжатым газом, при этом верхний торец поршня 6, поджатый к уплотнитепю 16,перекрывает отверстие 9.При пуске стенда гаэ из полости 12 в управляющей камере 5 через узел 11 сброса...

Камера орошения

Загрузка...

Номер патента: 1225984

Опубликовано: 23.04.1986

Авторы: Иванов, Степанов

МПК: F24F 3/14

Метки: орошения, камера

...и озкрытийРаушская наб., д. 4/5жгород, ул. Проектная, 4 Редактор Н. ТупиЗаказ 1933/25 окос 1Изобретение относится к технике кондиционирования воздуха и может быть использовано в системах кондиционирования воздуха производственных зданий.Цель изобретения - увеличение коэффициента тепло- и массообмена. На фиг. 1 показана камера орошения; нафиг. 2 - то же, вид сверху; на фиг. 3 -узел перелива. Камера орошения содержит корпус 1 с установленными в его полости стояками,с размещенными на них форсунками (не показаны), сепараторы 2 на входе и выходе воздуха и водяной поддон 3 с расположенными в нем фильтром 4, шаровым клапаном 5 и узлом перелива, имеющим зонт 6 и переливную трубу. Камера снабжена воздухоотсасывающим патрубком 8, выполненным в...

Запорное устройство

Загрузка...

Номер патента: 1225967

Опубликовано: 23.04.1986

Авторы: Иванов, Юрченко, Тесленко, Бойцов, Хохлов

МПК: F16K 7/08

Метки: запорное

...арматуре транспортного трубопровода для перемещения жидких, газообразных и сыпучих материалов, и может быть использовано в промыш 5 ленности, строительстве, сельском хозяистве и бытовой технике. Цель изобретения - расширение функциональных возможностей путем расширения диапазона работы за счет уменьшения гидравлического сопротивления при частичном открытии и упрощение конструкции.На чертеже изображен запорный кран с продольным вырезом, общий вид. Запорное устройство содержит установ ленные шарнирно в двух обечайках, одна из которых 1 жестко закреплена на конце своей части трубопровода 2, а другая 3 установлена с возможностью поворота, жесткие стержни 4, расположенные вдоль оси канала, цилиндрическую оболочку 5, изготовленную из...

Обгонная муфта

Загрузка...

Номер патента: 1225956

Опубликовано: 23.04.1986

Авторы: Сапожников, Ермолин, Иванов

МПК: F16D 41/07

Метки: обгонная, муфта

...и звездочки 3 с двумя рядами противоположно направленных рабочих поверхностей 4 и 5, разделенных выступами 6, установленных на этих поверхностях подпружиненных роликов 7 и 8, имеющих на торцах осевые выступы 9. На торцах муфты подвижно установлены щеки 10 и 11, в которых выполнены пазы 12 и 13, параллельные рабочим поверхностям звездочки, и в них расположены осевые выступы 9 роликов. На щеках также выполнены упоры 14 и 15, расположенные по обе стороны каждого выступа 16 поводковой вилки 17, установленной соосно звездочке.Муфта работает следующим образом.При включении двигателя под действием крутящего момента (направленного в любую сторону), приложенного к поводковой вилке 17, происходит расклинивание роликов.Если поводковая вилка...

Гидротехнический затвор

Загрузка...

Номер патента: 1225890

Опубликовано: 23.04.1986

Авторы: Иванов, Северов, Штенцель

МПК: E02B 7/26

Метки: гидротехнический, затвор

...2 состороны нижнего бьефа 6, в верхней части 7 которой выполнены калиброванные отверстия 8, и привод 9, вклю чающий воздуховоды 1 О, размещенные . на флютбете 1, подкосы 11 и гидро- цилиндры 12, шарнирно прикрепленные 25 к щиту 2 Подкосы 11 выполнены в виде двух шарнирно соединенных между собой звеньев 13, которые шарнирно прикреплены: верхними концами 14 - к щиту 2, нижними концами 15 - к флютбету 1, средними шарнирами 16 к штокам 17 гидроцилиндров 12. Щит 2 по ширине разделен на машинные отсеки 18 и водоизмещающие отсеки 19, причем гидроцилиндры 12 и подкосы 11 установлены с возможностью размеще- З 5 ния в машинных отсеках 18 щита 2. Во флютбете 1 выполнена галерея 20, снабженная шлюзами 21, в которой размещены воздуховоды О.Устройство...

Износостойкий чугун

Загрузка...

Номер патента: 1225873

Опубликовано: 23.04.1986

Авторы: Иванов, Александров

МПК: C22C 37/10

Метки: износостойкий, чугун

...очередь снижает интенсивностьк окислению и способствует повышениюжаропрочности,. жаростойкости и особенно повышает износостойкость приповышенных температурах, 11 од влиянием алюминия в чугуне меняется какприрода высокоуглеродистых фаз, таки твердых растворов. В состав эвтектоида может входить карбид РеА 2 С,межатомные связи в аустените и феррите приобретают ярко выраженный металлический характер.Происходящие изменения в чугунепри вводе в него алюминия существенно изменяют весь комплекс физико-механических характеристик и особенно повышают износостойкость предлагаемого чугуна в интервале температур 873-1273 К при удельном давлении 10-50 МПа,В интервале 2,2-4,0 7. алюминияпроявляется повышенная сопротивляемость к увеличению объема...

Устройство для озонирования воды

Загрузка...

Номер патента: 1225825

Опубликовано: 23.04.1986

Авторы: Ивашкин, Кузнецов, Иванов, Вороненко, Зайцев

МПК: C02F 1/78

Метки: воды, озонирования

...камеру 3 разделения и контактную колон- .ну 4, и тупиковым. трубопроводом 14,соединяющим патрубок 10 с полостьюперегородок. 35Устройство работает следуюЩим образом,Через патрубок 10 обрабатываемаявода, предварительно смешанная созоно-газовой смесью, подаваемой через патрубок 11, поступает внутрькорпуса 1 и попадает в камеру 3 разделения озоно-воздушной смеси и воды. Вода по наружному трубопроводу13 поступает в верхнюю часть контактной колонны 4, а затем проходит сверху вниз через систему перфорированных перегородок и выводится из корпуса 1 с помощью патрубка 11. Пузырьки озоно-газовой смеси иэ камеры 3разделения через фильтросную пластину 2 поступают в нижнюю часть контактной колонны 4, а затем проходятснизу вверх через систему...

Рука промышленного робота

Загрузка...

Номер патента: 1225781

Опубликовано: 23.04.1986

Авторы: Ловкет, Иванов

МПК: B25J 15/00

Метки: робота, промышленного, рука

...цилиндра 1 с полым штоком 2, Внутри которого находится полый телескопический вял 3 с приводом ротации, состояцим из шесерни 4, находящейся в зацеплении с рейкой 5, перемещаемой поршнями цилиндров 6, установленных на задней кры цкс 7 ссуцсго цилиндры 1. 1 сремещецие рейки 5 ограничивается регулируемыми упорами 8.Схват, состоящий из цилиндра 9 с пру)кипой О, приводящей в движение губки 1, установлен иы переднем кон(е телескопического вала 3. 1.1 а нем же выполнено зубс(атое колесо 12, которое кинематически связано с рейкой 13, перемещаемой поршнями дополнительного силового цилиндры 4, установленного на переднем конце полого штока 2 несущего цилиндра 1. Рабочая полость дополнительного силового цилипдра 4 связана магистральо питания...

Устройство для плазменно-механической обработки на строгальном станке

Загрузка...

Номер патента: 1225710

Опубликовано: 23.04.1986

Авторы: Шарый, Иванов, Алифанов

МПК: B23D 7/00

Метки: строгальном, станке, плазменно-механической

...станках.Цель изобретения - снижение металлоемкости и повьппение производительности эа счет сокращения временипереналадки,На фиг.1 изображено устройство,общий вид; на фиг.2 - вид А на 10фиг.1; на фиг.З - вид Б на фиг.1,На резцедержателе 1 с инструментом 2 закреплен плазмотрон 3 иштанга 4, несущая регулируемый упор5. Анод-спутник 6, выполненный в 15виде набора тугоплавких элементов 7,например графитовых, закреплен на .каретке 8, на которой также установлена направляющая 9. Каретка 8 размещена с возможностью. перемещения в 20горизонтальной плоскости на двухштангах 10, которые в свою очередьустановлены с возможностью перемещения на вертикальных направляющих 11,закрепленных на столе 12 станка. 25Регулирование положения каретки 8...

Устройство для нанесения покрытий из металлических порошков на наружные поверхности металлических изделий

Загрузка...

Номер патента: 1225692

Опубликовано: 23.04.1986

Авторы: Горошко, Карпушин, Иванов

МПК: B22F 7/08

Метки: нанесения, поверхности, наружные, покрытий, порошков, металлических

...элемента и изолированный от источника нагрева коробчатым каркасом 6, выполненным из теплонепроводящего материала, например асбеста, и установленным с возможностью перемещения в вертикальном направлении.В зоне источника 4 нагрева установлен бесконтактный датчик 7 температуры, например радиационный пирометр, выход которого связан с входом регистратора 8 температуры, Выход последнего связан с входом блока 9 задания, который связан с регулируемым источником 10 питания, Прижим 5 через токоподводы 11 и кольцевые токосъемники 12 связан с регулируемым источником 10 питания. Устройство установлено в собранном виде с возможностью вращения в центрах 3. Под прижимом 5 установлена теплоизоляционная пластина 4. Устройство работает следующим...

Инструмент для кузнечной раскатки кольцевых поковок

Загрузка...

Номер патента: 1225663

Опубликовано: 23.04.1986

Авторы: Каплунов, Маркин, Иванов, Харитонов

МПК: B21J 5/00

Метки: инструмент, кузнечной, поковок, раскатки, кольцевых

...комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская иаб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. Бобкова Заказ 1920/9 Изобретение относится к обработке металлов давлением и может быть использовано при раскатке различных по длине кольцевых поковок,Цель изобретения - повышение производительности за счет обеспечения точной установки кольцевой поковки соосно бойку после каждой ее кантовки,На чертеже представлен инструмент.Инструмент содержит оправку 1, размещенную на основании (не показано), боек 2, закрепленные наи нем посредством цилиндрических шарниров 3 и ходовых винтов 4 боковые опоры 5, рабочие поверхности которых выполнены параллельно оси бойка. Боковые опоры 5 установлены на...

Устройство для центрирования бесконечного фильтровального полотна

Загрузка...

Номер патента: 1225597

Опубликовано: 23.04.1986

Авторы: Нищеряков, Рабинович, Иванов

МПК: B01D 33/04

Метки: бесконечного, фильтровального, центрирования, полотна

...винтовой поверхности.Левая пара корректирующих роликов 1 центрирует фильтровальное полотно 3 при его смеШении вправо, правая пара корректирующих роликов 2 центрирует фильтровальное полотно 3 при его смещении влево. Так, например, при смещении влево фильтровальное полотно 3 касается левого датчика 22, который подает сигнал на включение игавого привода 21. Последний через кулисный механизм 19 опускает опору 5 оси корректирующего ролика правой пары 2 по стойке 9 вниз. При этом винтовая поверхность 12 прижимает к неподвижной в радиальном направлении винтовой поверхности 13 фильтровальное полотно 3, которое начинает перемещаться от центра фильтра к его продольному краю. Ход опор 4 и 5 верхних корректирующих роликов обеих пар выбирается...

Устройство для лечения заболеваний позвоночника

Загрузка...

Номер патента: 1225561

Опубликовано: 23.04.1986

Авторы: Грунтовский, Маковоз, Кузовиткин, Тимченко, Голухова, Иванов, Склизков, Корж, Михайлов

МПК: A61B 17/66

Метки: позвоночника, лечения, заболеваний

...стержня) с отверстиями 8, нредназначенными для заполнения костной тканью трансплантата. Для прорастания кост 35 ной ткани служит пористое покрытие 9 на контактных с костной тканью поверхностях элементов и стержня 1,Устройство используют следующим образом.Например типичным реберно-паховым забрюшинным доступом производят обнажение переднего отдела четвертого поясничного межпозвоночного диска и тел четвертого и пятого поясничных позвонков. Производят субтотальную резекцию межпозвоночного диска. Удаляют замыкательные пластины со смежных поверхностей артродезируемых поз 50 вонков. В телах последних Формируют паз, причем расстояние между верхней н нижней стенками паза должно быть равно расстоянию между верхней новерхностью верхнего опорного...

Следящий фильтр

Загрузка...

Номер патента: 1224971

Опубликовано: 15.04.1986

Авторы: Иванов, Турбабин, Патлах

МПК: H03H 7/20

Метки: фильтр, следящий

...триггера 8 .(Фиг,2 Я) импуль-. сы длительностью, равной периоду входной частоты, поступают на вход первого элемента 9 совпадения, с другого выхода счетного триггера 8 импульсы длительностью, равной периоду входной частоты, поступают на вход второго элемента 11 совпадения(фиг,2) . На другие входы первого ивторого элементов 9 и 11 поступают импульсы с выходного формирователя 3 импульсов (Фиг,2 а) В момент прихода первого импульса с выходного формирователя 3 первый элемент 9 срабатывает, и сигнал с его выходас поступает через элемент ИЛИ 13 на вход статического триггера 10. Так как статический триггер 10 срабатывает по заднему фронту импульса, т.е, в момент пропадания импульса с выхода выходного формирователя 3, то,третий элемент 12...

Устройство для защиты электронной нагрузки от перенапряжений

Загрузка...

Номер патента: 1224898

Опубликовано: 15.04.1986

Авторы: Иванов, Аркатов, Манаков, Костроминов

МПК: H02H 9/04

Метки: защиты, нагрузки, перенапряжений, электронной

...содержит п проводных цепей 1, соединенных с электронной нагрузкой 2 через линии задержки 3, включенные в провода пцепей. В качестве линий задержек можно использовать катушки индуктивности в сочетании с конденсаторами, либо без них. К проводам цепей 1 анодами подключены основные диоды 4, катоды которых объединены между собой и подключены к анодам тиристоров 5; катоды последних соединены с проводами цепей 1. 20 К катодам основных диодов 4 подключен один вывод порогового элемента 6, другой вывод которого подключен к анодам вспомогательных диодов 7, катоды которых подключены к управляющим электродам соответствующих тиристоров 5. Пороговым элементом 6 может быть стабилитрон, варистор или любой прибор с аналогичными...

Устройство для разряда конденсаторной батареи

Загрузка...

Номер патента: 1224897

Опубликовано: 15.04.1986

Авторы: Иванов, Гомберг, Трофимишин, Курач

МПК: H02H 7/16

Метки: конденсаторной, батареи, разряда

...имт сгбу 12, мехацицески связанную с замыв лем 6. Все элементы устройства зякр.л цы: плоском основании 13. На фц. 4 азя 1 токоограни гивающий резисто) 14,; дккнный к контактам2 и 3.Устройств работае следующим образом.До подави питания ца электромагнит 7 фиг. 1, 2, 4) подвижные замыкатели 5 и 6 находятся и крайнем нижнем положении. При этом .Онтакты 1.2 и 2 - 3 замкнуты. При пода е питающего напряжения на катушку электромагнита 7 его якорь втягивается и, ц,цимая в верхнее положение за. мыкатели 5 и 6, размыкак гся контакты 1 - 2 и 2 3. Поднятие замыкателя 6 производится;ри помощи скобы 12, жестко св- занной с приводом. Установка замыкателя 6 в фиксированное верхнее положение производится при помощи фиксатора 1 и за. щелкиО.После...

Способ наложения алюминиевой оболочки на сердечник кабельного изделия

Загрузка...

Номер патента: 1224832

Опубликовано: 15.04.1986

Авторы: Бажакин, Иванов, Полторацкий

МПК: B21C 23/26, H01B 13/22

Метки: оболочки, изделия, кабельного, наложения, сердечник, алюминиевой

...А. Лежнина Текред И. Всрес Корректор В. Б 1 тяг а Заказ 191650 Тираж 643 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открнтий 113035, Москва, Ж - 35, Раушская наб., д. 45 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к обработке металлов давлением и может быть использовано в прессовых установках для наложения металлических оболочек на изолированные сердечники кабельных изделий.Целью изобретения является повышение5 качества кабельных изделий путем предотвращения подгорания изоляции.На чертеже изображена прессовая головка для опрессования кабельного сердечника. 10 Прессовая головка включает дорн 1, матрицу 2 и установленное в зеве дорна душирующее устройство 3 в виде двух коаксиально...

Устройство для передачи изображения

Загрузка...

Номер патента: 1224767

Опубликовано: 15.04.1986

Авторы: Наронский, Иванов, Меньшенин

МПК: G02B 27/00

Метки: передачи, изображения

...отверстий равно шести (фиг. 2), Три из них, расположенные на одинаковых расстояниях 5 друг относительно друга, используются для связи с нижним соседним фланцем 3, оставшиеся три - с верхним соседним фланцем 3. Гибкие связи выполнены, например, .в виде тросов б, протянутых через отверстия 5 и закрепленных своими резьбовыми наконечниками 7 на фланцах 3 с помощью гаек 8, Между каждыми двумя фланцами 3 на тросах б размещены оправы 9, диаметр которых меньше внутреннего диаметра трубы 1, Тросы 6 протянуты с натягомчерез сквозные отверстия 10 в оправах 9, в которых закреплены линзы 11. Уаждая пара фланцев 3 и промежуточ- . ная оправа 9 образуют единый модуль 12. Аналогично выполнены соединенияв следующей группе линз, образуя модуль 13, причем...

Автоматический весовой порционный дозатор с цифровым управлением

Загрузка...

Номер патента: 1224596

Опубликовано: 15.04.1986

Авторы: Скрипицын, Иванов

МПК: G01G 13/28

Метки: цифровым, автоматический, управлением, порционный, весовой, дозатор

...+р )+ЬТретий такт измерения производится в процессе загрузки бункера дозируемым материалом при Ыпо 11=1,соответствующем нижнему положениюЗОдебаланса,Имеем Электрический сигнал И(Р) с.тен зодатчика 4 усиливается усилителемб, преобразуется аналого-цифровымпреобразователем 7 в цифровой код,который поступает на один из входовячеек И 8 и 9.40 . В момент проведения первого такта измерения, соответствующего горизонтальному положению дебаланса 2(здпы 1=0), по сигналу с блока 15 определения фазового положения дебалан са генератор 16 управляющих импульсов устанавливает реверсивный счетчик 10 в положение вычитания и открывает ячейку И 8.Таким образом, в результате пер вого такта измерения в счетчике 1 Ооказывается записанным число Б,В момент...

Способ обкатки пластинчатого ротационного вакуумного насоса

Загрузка...

Номер патента: 1224446

Опубликовано: 15.04.1986

Авторы: Шушкевич, Кострома, Горбунов, Иванов

МПК: F04B 51/00

Метки: пластинчатого, насоса, обкатки, вакуумного, ротационного

...и касается способов обкатки пластинчатых ротационных вакуумных насосов,Цель изобретения - сокращение времени обкатки.На чертеже изображена блок-схема уст-. ройства для реализации способа обкатки пластинчатого ротационного вакуумного насоса.Устройство содержит пластинчатый ротационный вакуумный насос 1 с всасывающим и нагнетательным патрубками 2 и 3, первый из которых сообщен с атмосферой через последовательно установленные нагрузочное устройство 4 и трехходовой вентиль 5, а второй - с атмосферой и трехходовым вентилем через фильтр 6 трубопроводом 7.На всасывающем патрубке установлен вакуумметр 8.Обкатку насоса осуществляют следующим образом.Перед пуском насоса 1 нагрузочное устройство 4 и нагнетательный патрубок 3...

Механизированная крепь

Загрузка...

Номер патента: 1224410

Опубликовано: 15.04.1986

Авторы: Кравцов, Дудченко, Иванов, Ярошевич

МПК: E21D 23/00

Метки: крепь, механизированная

...дактор М. Келеме Заказ 1898 Тираж 470 ВНИИПИ Государственног по делам изобретений 113035, Москва, Ж, РаПодписноекомитета СССРоткрытийская наб., д. 4/ Производственно-полиграфическое предприятие,г. Ужгород,ул. Проектная,4 Изобретение относится к горному.делу, и частности к средствам механизированного крепления очистныхзабоев крутых пластов.Целью изобретения является повышение надежности ограждения призабойного пространства за счет уменьшения усилий поворота ограждения.На фиг.1 изображена механизированная крель, общий вид, на фиг.2 -вид А на фиг.1,Каждая секция механизированной, крепи включает перекрытие 1, основание 2, связывающие их гидростойки 3, гидродомкрат 4 передвижения,забойную гпдроштангу 5, завальнуюгндроштангу 6 и ограждение 7....

Способ охраны основных подготовительных подземных горных выработок

Загрузка...

Номер патента: 1224404

Опубликовано: 15.04.1986

Авторы: Иванов, Зубов, Лазченко

МПК: E21C 41/06, E21C 41/04

Метки: горных, подготовительных, охраны, основных, выработок, подземных

...расстояние между скважинамиЬ определяют из соотношения1224404 Составитель А. ЛогинскийТехред И.Попович Корректор Л. Зимокосов Редактор М. Келемеш Заказ 1898/28 Тираж 470 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035,Москва, Н, Раушская наб., д. 4/5 11 роиэводственно"полиграФическое предприятие, г, Ужгород, ул, Проектная,4 Изобретение относится к горнойпромышленности и может быть использовано при разработке пластовых местороядений полезных ископаемых набольших глубинах.Целью изобретения является снижение затрат на поддержание и ремонтосновных подготовительных выработокпри разработке пластов полезных ископаемых с пучащими породами почвыпа больших глубинах,Сущность изобретения состоит...

Способ исследования поглощающих пластов в скважине и устройство для его осуществления

Загрузка...

Номер патента: 1224401

Опубликовано: 15.04.1986

Авторы: Иванов, Христиани, Панков

МПК: E21B 49/00

Метки: пластов, исследования, поглощающих, скважине

...чем плотность закачцваемой жидкости. Полость бурильных труб прц спуске заполняется через центральный открытый канал ползуна 7.После спуска устройства в трубы бросают шар 21 и нагнетают жидкость с заданпымц свойствами, обеспечивающими возможность гравитационного осаждения кольматирующего материала в ее среде. Шар 21, дойдя до втулки 20, перекрывает центральный канал ползуна 7.Рост давления внутри труб на 3-4 ИПа приводит к срезанию штифтов 18 и опусканию ползуна 7 и кожуха 5 до упора своим верхним выступом б в торец внешнего цилиндра 3. При этом манжета 9 перекрывает за" трубное пространство скважин. Одновременно открываются радиальные отверстия 14, что приводит к выносу потоком жцдкости кольматирующего материала в затрубное...

Способ упрочнения стальных деталей

Загрузка...

Номер патента: 1224352

Опубликовано: 15.04.1986

Авторы: Матвеев, Иванов, Скрягин, Береснев

МПК: C23C 8/54

Метки: упрочнения, стальных

...к металлургии, в частности к технологии упрочнення стальных деталей химико-термической и термической обработкой,Целью изобретения является повышение качества за счет получения равномерной твердости.Повышение качества обрабатываемой детали достигается отделением кипящего слоя насыщающей среды от ее не- кипящей периферийной массы экраном из проницаемого. для электромагнитно. го поля термостойкого материала.Практически это сводится к тому, что перед погружением детали в жидкую среду вокруг нее дополнительно устанавливают цилиндрический экран из указанного материала, который обеспечивает отделение кипящего слоя от некипящей массы среды.На чертеже изображено устройство для реализации данного способа,Нитроцементацию и закалку прошивного...

Устройство для деминерализации жидкостей

Загрузка...

Номер патента: 1224270

Опубликовано: 15.04.1986

Автор: Иванов

МПК: C02F 1/48

Метки: жидкостей, деминерализации

...270 гпо ней, жидкость и стержни в перегородках подвергаются воздействию непрерывного движущегося магнитного поля, образуемого вращающейся концентричной магнитной системой 1 относительно неподвижной гидродинамической камеры 2 с расположенными в ней камерой деминерализации 4 и камерами концентрации 5 и 6. Поступающая жидкость движется навстречу вращения магнитной системы . При движении по камере деминерализации жидкость подвергается магнитному и электростатическому воздействию, создаваемому стержнями 7, и на ионы содержащихся в ней солей действуют электростатические силы и силы Лоренца. Под суммарным воздействием этих сил ионы перемещаются сквозь пористые перегородки 3 в соответствии со своим зарядом.Проходя вместе с током жидкости через...
