Способ контроля массовой концентрации дисперсных частиц

Загрузка...

Номер патента: 1413487

Опубликовано: 30.07.1988

Авторы: Иванов, Котов, Брусов, Осьминин

МПК: G01N 15/02

Метки: дисперсных, массовой, частиц, концентрации

...на нагревательном элементе настолько мала, что время эксперимента становится неоправдано большим (несколько часов). Это время определяется зарядом, неизменным в большинстве растворов частиц.При температурах выше 430 К при атмосферном давлении наступает кризис кипения анализируемого водного раствора на поверхности нагревательного элемента.При этом поверхность накопителя покрывается слоем пара, что приводит к резкому снижению (и даже полному прекращению) осаждения ДЧ и к большим ошибкам в определении скорости осаждения. Кроме того, при этих температурах может наступить разрушение нагревательного элемента из-за его перегрева.Определение среднего размера ДЧ по предлагаемому способу осуществляется следующим образом.Измеряют. скорости...

Устройство для измерения давления

Загрузка...

Номер патента: 1413457

Опубликовано: 30.07.1988

Авторы: Крючков, Иванов, Лукин

МПК: G01L 11/00, G01L 19/04

Метки: давления

...работает следующим об, разом.Чувствительный элемент 2 вместе свозбудителем 5 и приемником 6 колебаний и усилителем 8 образуют замкнутый контур электромеханической автоколебательной системы, в которой устанавливаются автоколебания, частотакоторых равна частоте 1 собственныхколебаний тонкостенного ЧЭ 2, Этачастота Г связана с измеряемым давлением Р функциональной зависимостью.Кроме давления Р, на частоту Г собственных колебаний оказывают влияниетемпература ЧЭ 2-ТЧЭ и механическиенапряжения, возникающие при разноститемператур корпуса 1 Т 1, и чувствительного элемента 2 Т, Таким обраЦЯзом, статическая характеристика датчика давления имеет вид функции трехпеременных Г = Р(Р, Т ЛТ). Приэтом полагается, что возникающиемеханические...

Измерительная головка

Загрузка...

Номер патента: 1413421

Опубликовано: 30.07.1988

Авторы: Иванов, Поляков, Адамов, Виногоров, Ильин, Ляпунов, Великотный

МПК: G01B 21/00

Метки: измерительная, головка

...34 подключены триггеры 35,Схема одновибратора - схема формирования импульса в обмотке электромагнита - включает логические элементы 36 - 39, транзисторы 40 и 41,резистор 42, диод 43 и конденсатор44,Измерительная головка работаетследующим образом.Перед началом измерения подаетсяуправляющий сигнал на одновибратор8, который формирует электрическийимпульс в обмотке 9. Электромагнитпритягивает и отпускает рычаг 4,приводя его в затухающие колебательныедвижения, вследствие чего щуп 5 занимает исходное (нулевое) положение.При соприкосновении наконечника6 с поверхностью контролируемойдетали измерительный щуп 5 поворачивается относительно оси головки. Приэтом светящееся изображение на светочувствительной поверхности фотоприемника 15 смещается,...

Шестеренная гидромашина внешнего зацепления

Загрузка...

Номер патента: 1413274

Опубликовано: 30.07.1988

Автор: Иванов

МПК: F04C 2/08

Метки: зацепления, внешнего, шестеренная, гидромашина

...между собой с образованием бокового зазора 5, причем эвольвентные профили зубьев 4 шестерен 3 смещены в радиальном и тангенциальном направлении относительно делительной окружности (не показана), боковой зазор 5 выполнен путем дополнительного тангенциального смещения эвольвентного профиля каждого зуба 4, а высота зубьев каждой шестерни 3 выполнена в соответствии с равенством е=1, где ес - коэффициент перекрытия.Шестеренная гидромашина в режиме насоса работает следующим образом.При вращении шестерен 3 рабочая жидкость захватывается зубьями 4 и в межзубовых впадинах переносится из полости низкого давления в полость высокого давления.При этом, в зацеплении всегда находится только одна пара зубьев 4 шестерен 3, так 2как длина...

Способ строгания кожевенного полуфабриката

Загрузка...

Номер патента: 1413138

Опубликовано: 30.07.1988

Авторы: Островский, Иванов, Токарев

МПК: C14B 17/02

Метки: строгания, полуфабриката, кожевенного

...промышленности, в частности кобработке кожевенного полуфабриката посредством резания винтовыми ножами.Целью изобретения является повышение качества строгания.На чертеже схематично изображен ;ножевой вал.Кожевенный полуфабрикат перемещаМт между прижимным и рабочим валами, Последний из которых снабжен разнонаправленными винтовыми режущими Кромками, При этом используют рабочий ал с винтовыми кромками, высота ко 1 горых непрерывно изменяется по следующей зависимости: По предлагаемому способу обработано 100 шкур опойка, такое же количество обработано по способу-прототипу. Результаты наблюдений представлены в табл, 2.Как видно из табл. 1 и 2, количество брака при использовании предлагаемого способа снизилось на 207Безразмерный коэффициент К...

Способ строгания кожевенного полуфабриката

Загрузка...

Номер патента: 1413136

Опубликовано: 30.07.1988

Авторы: Токарев, Иванов, Островский

МПК: C14B 17/02, C14B 1/02

Метки: полуфабриката, кожевенного, строгания

...вычисленная В точке х 45- коэффициент, зависящий от свойствполуфабриката, изменяющийся в диапазоне 0,5-1,В процессе строгания кожевенногополуфабриката винтовыми ножами он деформируется (растягивается) по направлению перемещения ножа. Первый нождеформирует кожу на величину 8, второй соответственно деформирует на ве 55личину 2 о, соответственно деформация,например, от 12-го ножа равна 128,т.е. волна растяжения перемещается от центра вала к его периферии, дополняясь на каждом участке постоянной деформацией. Для равномерного растяжения кожевенного полуфабриката при строгании предлагается изменить угол подъема винтовой линии ножа.Пример исполнения ножевого вала по предложенному способу представлен в табл 1.По предложенному способу...

Виброплощадка

Загрузка...

Номер патента: 1412963

Опубликовано: 30.07.1988

Авторы: Иванов, Савенко

МПК: B28B 1/087

Метки: виброплощадка

...отклоняющие ролики 8, закрепленные в кронштейнах 3 и соединенные с соот ветствующимз рабочим органом 4 через упругий элемент 9, стержни 10 с винтовым хвостовиком и гайки 11. В полостях стержней 10 заплавлены легкоплавким металлом концы гибких свя зей 6.Для исключения отрыва формы от рабочих органов 4 на верхних оверхностях последних закреплены упругие прокладки 12.Виброплощадка работает следующим образом.После установки формы на рабочие органы 4 и заполнения ее бетонной смесью включают возбудитель 5 направленных колебаний, который первую половину периода тянет гибкими связями 6,рабочие органы 4 вниз, сжимая при этом упругие опоры 2 и упругие элементы 9, а во вторую половину периода натяжения гибких связей 6 уменьшается и упругие...

Способ изготовления горловин баллонов

Загрузка...

Номер патента: 1412858

Опубликовано: 30.07.1988

Авторы: Литвинский, Иванов, Щипицын, Шишкин, Макатера, Близнюков

МПК: B21D 51/24

Метки: горловин, баллонов

...устойчивости заготовки не происходит вследствие того, что деформация металла н тангенциальном направлении от воздействия силы Р. уменьшается.Таким образом, н диапазоне углов закатки 2055 уменьшается деформации металла н тангенциальном направлении, что уменьшает устойчивость деформируемой заготовки. В момент, когда достигается угол закатки а=55, длина обрабатываемой части заготовки становится равной величине требуемой для изделия заданной формы, и осевую подачу прекращают.Заключительная стадия закатки (о.=- =55 в ) происходит без осевой подачи заготовки. Прекращение осевой подачи при достижении я=55 необходимо для того, чтобы исключить потерю устойчивости формируемой горловины н осевом напранлении. Впротивном случае образуются ужимы...

Устройство для центрирования к прессу для правки валов

Загрузка...

Номер патента: 1412832

Опубликовано: 30.07.1988

Авторы: Бакаев, Иванов

МПК: B21D 3/00

Метки: центрирования, правки, валов, прессу

...образуя зазор, благодаря которому появляе.- знутри ловителя, а фланец соединен посредся дополнительная свобода радиального пе-:твом резьбы со стержнями, шарнирно устгремещения для фланца 3. Бал 17 под дей- овленными на корпусе шпинделя.Сс стнвитель,1. АйнетдиновРедактор М. Товтин Текред И Ререс Корректор Л. Г 1 илиненкоЗаказ Зб 9812 Тираж 709 ПодьисноеВИИИПИ Государственногс ко;,.итега СССР но делагя изобретений и открьтий113035, Москва, Ж -35, 1 атинская наб., д. 4/5Гроизводственно.нолиграфннеское предг.риятие, г. Ужгород, ул. Проектная,1Изобретение относится к обработке металлов давлением, точнее к устройствам для центрирования валов при правке их на прессах.Цель изобретения - повышение точностицентрирования вала при правке на...

Способ получения кормовой добавки для поросят-сосунов

Загрузка...

Номер патента: 1412707

Опубликовано: 30.07.1988

Авторы: Липницкий, Литвяк, Иванов

МПК: A23K 1/175

Метки: кормовой, добавки, поросят-сосунов

...раствор изолейцина на сахарине (0,06 мас.7.) и вводят его в смесь перед гранулированием.Подбирают 6 групп поросят-сосунов по 40 голов в каждой группе. Поросята первого контроля подкормку не получают. Поросята второго контроля,с 3-дневного возраста получают кормовую добавку вышеуказанного состава без добавления изолейцина. Поросята 1-ой опытной группы получают кормовую добавку с добавлением 0,97 изолейцина, 11-ой опытной группы с добавлением 1,07 и 111-ей опытной группы с добавлением 1,5% изолейцина отвеса кормовой добавки,Перед началом скармливания подкормок и в конце их скармливания поросят взвешивают. У 10 поросят каждойгруппы на 15-ый и 26-ой день жизниберут кровь и анализируют ее на содержание аминокислот,Данные о среднесуточном...

Пороговый измеритель размаха синхроимпульсов в полном телевизионном сигнале

Загрузка...

Номер патента: 1412006

Опубликовано: 23.07.1988

Авторы: Иванов, Фролов

МПК: H04N 17/02

Метки: размаха, пороговый, телевизионном, полном, сигнале, синхроимпульсов, измеритель

...ся последнии в постоянное напряжение Е определяемое выражениемс хса= 1 ПРс "ес + Еккс )где Р ,Р " строчная и кадровая частота;сскс - длительности строчногои кадрового синхроимпульсов.Напряжение Е, поступает на один из входов блока 11 выбора,на другой вход которого поступает напряжение О, от источника 12 опорного напряжения 12,Величина напряжения У, на выходе источника 12 опорного напряжения.устанавливается такой, при которой обеспечивается запрет срабатывания компаратора 9 при входном шумовом сигнале. Для этого необходимо выполнить условие- гмаюсгде 7- максимальное по абсо 1 мамлютной величине значениенапряжения на выходе амплитудного детектора 8при входном шумовомсигнале;В - коэффициент, обеспечивающий запрет срабатывания компаратора...

Устройство для измерения рассогласования между углом и кодом

Загрузка...

Номер патента: 1411973

Опубликовано: 23.07.1988

Авторы: Иванов, Логинов, Гунченков

МПК: H03M 1/48

Метки: углом, между, кодом, рассогласования

...закрывается, а ключ 3 открывается. На вход интегратора 4 начинает поступать напряжениес косинусной обмотки СКВТ 1, Выходнойкод ПЗУ 35 опять не изменяетсяАналогично описанному, следующийимпульс на выходе одновибратора 33появится в момент времени(фиг. 4),5причем(8) По этому импульсу в счетчик 29записывается выходной код регистра 5,Э-триггер 32 устанавливается в нулевое состояние, а по спаду импульсасчетчика 34 переходит в шестое состо"яние, При этом изменяется выходнойкод ПЗУ 35 (табл. 2), в результатечего закрываются ключи 41 блоков 39коммутации и открываются ключи 42 Йа информационные входы счетчика 29 45 начинает поступать код, установленный на сигнальных входах ключей 42.Выходной код ПЗУ 36 не меняется.Учитывая соотношение (1), для...

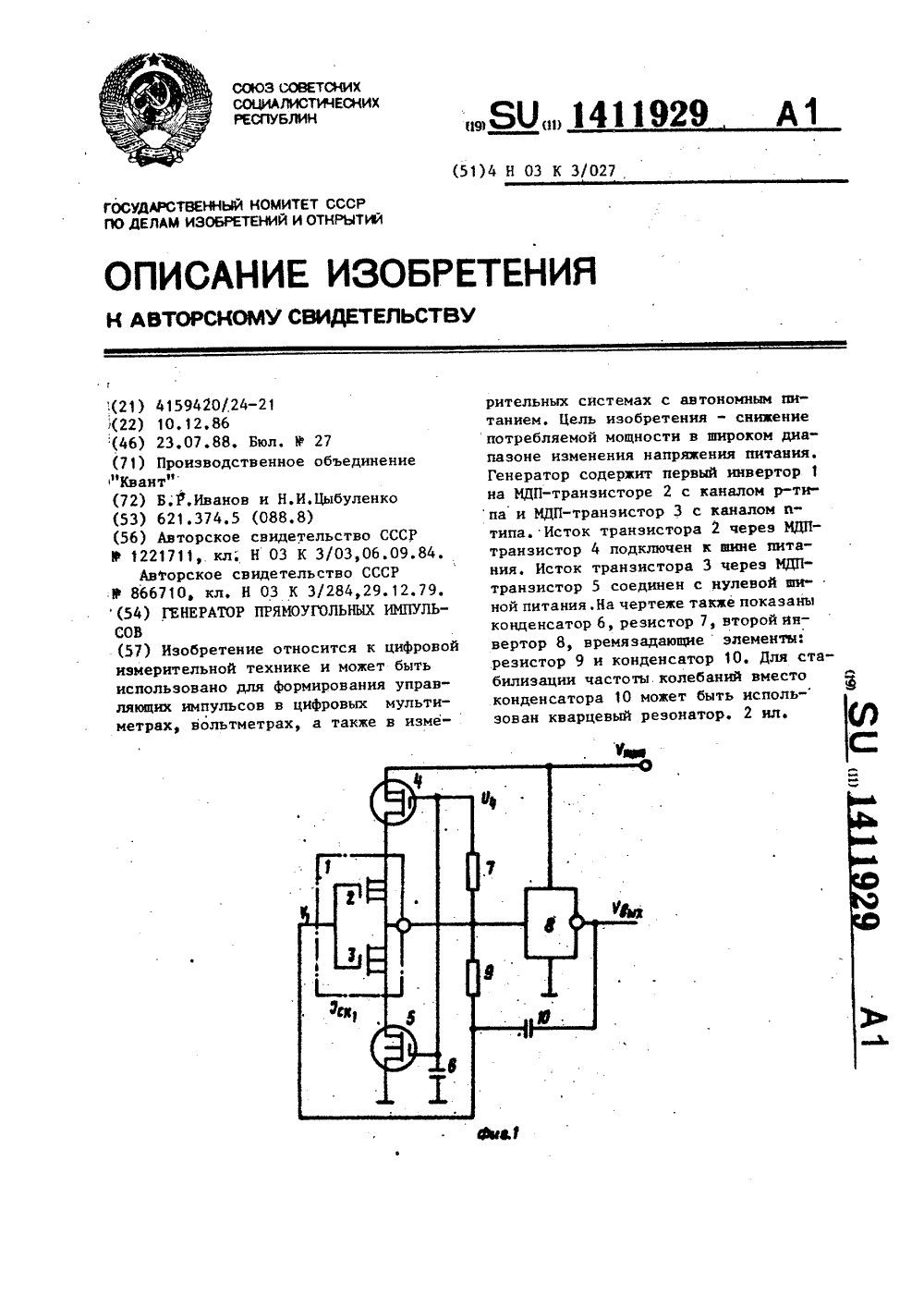

Генератор прямоугольных импульсов

Загрузка...

Номер патента: 1411929

Опубликовано: 23.07.1988

Авторы: Иванов, Цыбуленко

МПК: H03K 3/027

Метки: прямоугольных, импульсов, генератор

...1 через времязадающий конденсатор 10 поступает импульс напряжения с амплитудой 0.пцт, после чего начинается экспоненциальный разряд конденсаторов 6 и 10 до момента следующего срабатывания инверторов 1 и 8. Затем процесс повторяется.В установившемся режиме работыизменение напряжения на времязадаю-, щем конденсаторе 10 в процессе его экспоненциального заряда и разряда не превьппает порогового уровня Бтр, значение которого зависит от .постоянной времени ТСР т заряда конденсатора 6 через резистор 7 и напряжения питания П пт генератораПоор =о пит ехр ( Тд/Т 2) / Г 1+ехр (-Тп /Т ) .При равенстве постоянных времени заряда конденсаторов 6 и 10 Т = = С К= Т длительность Т частота Г генерируемых импульсов определяются выражениями: Тп = 0,48 Т Е...

Устройство для сопряжения эвм с магистралью локальной сети

Загрузка...

Номер патента: 1411764

Опубликовано: 23.07.1988

Авторы: Петросов, Иванов, Сирбиладзе

МПК: G06F 13/14

Метки: эвм, сети, локальной, магистралью, сопряжения

...образом,После того как ведущая ЭВМ 1 заняла магистраль, выполняется выборка иосуществление связи с ведомой ЭВМ 1.Выборка ведомой ЭВМ 1 осуществляетсяпередачей от ведущей ЭВМ 1 по шине 5строба, длительность которого определяет номер ведомой ЭВМ. Указанныйстроб дешифруется в той ЭВМ 1 , скоторой ведущей ЭВМ 1 необходимо выполнить обмен, ПрОцедура заключаетсяв следующем,Ведущая ЭВМ 1 выдает в устройство4 информацию о длине строба генерации в виде двоичного кода. Эта информация поступает на входы элементовИ группы 23, открытых в этот моментвыходным сигналом дешифратора 17.С выходов элементов И группы 23 информация о длине строба параллельнымкодом через группу 33 элементов ИЛИпоступает на входы счетчика 39. Ука-,занный выходной сигнал...

Сигнатурный анализатор

Загрузка...

Номер патента: 1411748

Опубликовано: 23.07.1988

Автор: Иванов

МПК: G06F 11/25

Метки: сигнатурный, анализатор

...изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4. Изобретение относится к вычислительной технике и может использоваться в контрольно-испытательной аппаратуре дискретных объектов,5Цель изобретения - уменьшение аппаратных затрат.На чертеже приведена функциональная схема сигнатурного анализатора.Анализатор содержит информационный 1 и тактовый 2 входы, формирователь 3 сигнатур, первый элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 4, сумматор 5 по модулюдва, триггер 6, второй элемент 15ИСКЛЮЧАЮЩЕЕ ИЛИ 7, элемент И 8 ивыход 9 сигнала ошибки.Анализатор работает следующим образом.В исходном состоянии все последовательные элементы анализатора находятся в нулевом состоянии. В...

Генератор м-последовательности

Загрузка...

Номер патента: 1411724

Опубликовано: 23.07.1988

Авторы: Карягина, Иванов

МПК: G06F 1/02

Метки: генератор, м-последовательности

...в,моменты времении (с+1);Т - квадратная матрица порядка И,вид которой определяется коэффициентами образующего многочлена ф (Х).Генератор работает следующим образом.Передначалом работы сигналом по установочному входу все регистры генератора устанавливаются в одно иэ разрешенных состояний. Запрещенными являются либо нулевое состояние всех регистров одновременно, либо состояния Ь,(Ь+1)(2 - 1) какого-либо из регистров (цепь установки в исходное состояние не показана). Установочный вход соединен с установочными входами всех регистров генерато-: ра.Рассмотрим случай, когда образующий многочлен имеет видФ(Х) а х + а х + а,а ьа 5 а ОБлоки умножения каждой группы осуществляют умножения на а и а в по" ле СР(Ь), блоки деления -...

Фильтр симметричных составляющих

Загрузка...

Номер патента: 1411688

Опубликовано: 23.07.1988

Авторы: Хрипков, Михайлов, Иванов, Дордий

МПК: G01R 29/18

Метки: симметричных, фильтр, составляющих

...Г па О ласового частотного фильтра 5 ч) = -2 ахссс) = 1/(2 ц "а) где ы = 2 о Г - круговая частота.Подставляя в (6) и (7) выражения 20 для постоянных времени С, и с , сучетом (1) и (2) имеют К = К (0,1 Б) Р 2 г К 0 С Ч = -2 агсд Я "Р +Р , Р + гь Р 0,1 К 30(4) 35 50Передаточная функция (4) справедлива для каждого из входов частотного фильтра. С учетом выражения (3) и (4) операторное изображение выходного сигнала фильтра симметричных составляющих принимает вид из совокупности сигналов Б, Б и Б, частота которого измеряется в блоке 3 й/Б. В качестве П может быть взято, например, значение П = Пд - ПАналоговые перемножители в фазовращателе 4 и фильтре 5 выполняют функции потенциометров с регулируемым напряжением Б коэффициента передачи....

Стенд для ударных испытаний

Загрузка...

Номер патента: 1411596

Опубликовано: 23.07.1988

Авторы: Дивеев, Зозуля, Москалюк, Иванов, Проценко, Мироненко

МПК: G01M 7/00

Метки: стенд, испытаний, ударных

...10 газа. Дросселирующий клапан 22 настраивается таким образом, чтобы сила давления в полости 20, действующая на плавающий поршень 18, не превышала 0,2 максимального усилия, действующего на поршень 18 при ударном нагружении.При переключении распределителя 12 на слив поршень б со столом 3 и ис.пытуемым изделием 4 перемещаются вправо, вытесняя жидкость из поршне596 1411 вой полости 11 через сливное отверстие 14 в магистраль 16 слива. Движение поршня 6 с отрицательным ускорением происходит до тех пор, по 5 ка поршень 6 не начнет перекрывать сливное отверстие 14 и в полости 11 не возникнет давление, равное давлению в полости 20. При этом плавающий поршень 18 начинает перемещаться вправо, поддерживая определенное время давление в...

Устройство для контроля герметичности изделий в вакууме

Загрузка...

Номер патента: 1411594

Опубликовано: 23.07.1988

Авторы: Иванов, Третьяков

МПК: G01M 3/04

Метки: герметичности, вакууме

...камеры 3 в направлении, совпадающем с осью о верстия масс-спектрометрической ка м ры 3, с воэможностью взаимодействия в открытом положении с рычажными заж ами 8, и электромагнит 11, закрепл нный на крьппке 10.Устройство работает следующим обр зом.После установки устройства в вакгумную камеру (не показана) и создания в ней требуемого вакуума подается питание на катушку электромаг нита 11. Магнитное поле катушки электромагнита 11 взаимодействует с магнитным полем наконечника 1 и перемещает вверх крышку 10 масс-спектроМетрической камеры 3, Фиксируемую подпружиненными рычажными зажимами 8. После этого отключается .питание катушки электромагнита 11, и крышка 10 находится в открытом положении,По окончании испытаний, во время которых...

Способ установки сейсмоприемника на пневмокостры

Загрузка...

Номер патента: 1411515

Опубликовано: 23.07.1988

Авторы: Иванов, Розенталь, Деглин

МПК: E21F 5/00

Метки: сейсмоприемника, пневмокостры, установки

...С. ЧерниТираж 426 Подписноеенного когиитеза СССР по дезам изобретений и открытий, Москва, Ж -35, Раугнскан наб., д. 415тиграфическое предпринтис, г. Ужгород, угк Проектная, 4 Редактор В. БугренкоЗаказ 3637/33ВНИИПИ Госрдарст13035Произво тствс нно-по 1Изобретение относится к горной промышленности и может быть использовано при проведении сейсмопрогноза газодинамических явлений.Цель изобретения - повышение точности ; замеров и увеличение радиуса действия сей 1смоприемника.На фиг. 1 изображена установка сейсмоприемника в момент его соприкосновения с кровлей; на фиг. 2 - то же, после заполнения пневмокостра сжатым воздухом.Способ осуществляют следующим образом.Сейсмоприемник 1 (фиг, 1) размещаютв металлическом защитном корпусе,...

Исполнительный орган горной машины

Загрузка...

Номер патента: 1411454

Опубликовано: 23.07.1988

Авторы: Иванов, Кутковой, Афендиков

МПК: E21C 25/06

Метки: горной, орган, исполнительный

...в кулакодержателе 6. Кулаки установлены в линиях 7 и 8 резания, соседних с линией 9 резания измерительного опорного элемента 4, т. е. измерительные элементы 4 расположены между кулаками 5. На измерительном элементе 4 закреплены датчики 10, которые связаны с системой управления машиной или регистрирующей аппаратурой (не показаны).Кулаки 5 состоят из головки 11 и хвостовика 12. В головке 11 кулака 5 выполнено отверстие 13 для установки резца 2. Отверстие 13 эксцентрично расположено относительно оси хвостовика 12. При повороте кулака 5 эксцентриситет Х осей отверстия 13 и хвостовика 12 обеспечивает смещение резца 2 и изменение шага резания. Причем на хвостовике 12 выполнены лунки 14, обеспечивающие фиксацию хвостовика 12...

Способ усиления колонны рамного фундамента

Загрузка...

Номер патента: 1411418

Опубликовано: 23.07.1988

Авторы: Швец, Фомин, Лобасенко, Музи, Плахотникова, Иванов

МПК: E04G 23/02

Метки: рамного, колонны, фундамента, усиления

...планок 7 по граням колонны, а нижняя часть обоймы образована из металлических листов 8 и 9 по периметру колонны. Пара листов 8, располокенных в плоскости изгиба колонны, имеет выступы 10 для опирания на опорный элемент 6.Способ усиления колонны рамного фундамента осуществляют следующим образом.До установки металлической обоймы в нижней части колонны снимают защитный слой бетона, оголяют рабочую арматуру 1, 2 и укладывают опорный элемент 6 на фундаментную плиту 3. Опорный элемент 6 выполняют из двух Г-образных элементов и жестко соединяют их между собой. На огнрный элемент 6 устанавливают нижнюю цасть обоймы, выполненную из листов 9 с выступами 10 в средней части листов 9 на противоположных гранях колонны. Затем листы 8 и 9 нижней части...

Горнорежущий инструмент

Загрузка...

Номер патента: 1411400

Опубликовано: 23.07.1988

Авторы: Емельянов, Иванов, Ермоленко

МПК: E02F 9/28

Метки: горнорежущий, инструмент

...д. 4/5 оизводственно"полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к горной технике, в частности к машинам горнодобывающей промьппленности, например, к зубьям ковшей экскаваторов, разрабатывающих породы повьппенной крепости,Цель изобретения - повышение долговечности инструмента путем его самозатачивания.На фиг. 1 изображен горнорежущий 1 О инструмент; на фиг. 2 - то же, поперечное сечение; на фиг, 3 - распределение твердости по сечению инструмента.15 Горнорежущий инструмент включает хвостовик 1, клиновидную рабочую часть 2 с биссекторной плоскостью 3. Рабочая часть включает заднюю 4 и переднюю 5 поверхности и режущую кромку 6; 2 ОПри изготовлении инструмента в литейную форму вводят плавкий каркас 7 с...

Рабочее оборудование экскаватора-драглайна

Загрузка...

Номер патента: 1411388

Опубликовано: 23.07.1988

Авторы: Маммаев, Ямщиков, Иванов

МПК: E02F 3/60, E02F 3/48

Метки: оборудование, рабочее, экскаватора-драглайна

...одним концом пальцами 8, а вторымс цепями 5, снабженными ограничителями 9 движения. Ковш 1 имеет на боковых стенках упоры 10, а подъемныйканат цепи 11. 20Оборудование работает следующимобразом,Ковш путем ослабления подъемного2 и разгрузочного 3 канатов опускается на грунт, После этого с помощью каната 4 и цепей 5 он протаскива, ется по грунту, При этом вначале поддействием тягового усилия в канате4 происходит поворот заслонки 6 засчет поворота рычагов 7 на пальцах 8, 30После подхода ограничителей 9 к упорам 10 тяговое усилие начинает пере 1 мещать ковш 1, который в процесседвижения, снимая слой, наполняетсягрунтом,35Для транспортировки набранногогрунта из котлована к месту выгрузкиковш 1 поднимается канатом 2, Для закрывания...

Устройство для управления режимом наполнения камер многоступенчатого шлюза

Загрузка...

Номер патента: 1411369

Опубликовано: 23.07.1988

Авторы: Терешкин, Иванов, Дробилов

МПК: E02C 1/06

Метки: шлюза, камер, многоступенчатого, режимом, наполнения

...включатель, получив предварительно разрешение на включение по связи25.1 после окончания работы электродвигателя 1,2, включается и запускает3 14113двигатель 1. 2 перепускных клинкетоввторых ворот.По той же самой программе работает аиловая установка 8, 1 на двигатель1,2, питание при этом подается также5по шине 4. Система блокировок (не показана) запрещает включение любой последующей установки (по направлениюшлюзования), если работает предыдущая силовая установка. Поэтому последняя сопровождает шлюзование судкаили группы судов до самого верка припоследовательном включении по командесигналов с конечных выключателей 15(каналов 28, 1-28. 5) остальных двигателей 1,3-1,6 приводов перепусккыхворот камер шлюза. Порядок передачисигналов и...

Устройство для передвижения каретки со стеклом

Загрузка...

Номер патента: 1411305

Опубликовано: 23.07.1988

Авторы: Гришин, Иванов, Порошков, Чернышов

МПК: C03B 35/00

Метки: стеклом, каретки, передвижения

...междусобой через кривошипно-шатунную передачу 11, командоаппарат 12 с пневмоцилиндром 13, демпфером 14 и двуплечим рычагом 15, и каретку 16.25Устройство работает следующим образом.Лист стекла укладывается на каретку 16, включается в работу привод 5,приводится во вращение фрикционный 30блок 6. Одновременно пневмоцилиндр 13опускает рычаг 15 вниз, тем самымпередвигая продольную ось 3 вправои постепенно вводя фрикционный блок6 в зацепление от сил трения с транспортирующим органом 4. Таким образом,каретка 16, постепенно набирая скорость, перемещается в печь, По достижении кареткой заданного положения впечи пневмоцилиндр 13 включается наобратный ход и рычаг 15 поднимается,тем самым постепенно перемещая ось 3влево и выводя из...

Электролизер

Загрузка...

Номер патента: 1411287

Опубликовано: 23.07.1988

Авторы: Тюков, Иванова, Романенко, Максимов, Смирнов, Иванов

МПК: C02F 1/46

Метки: электролизер

...исследования используют сточныеводы. Эксперименты проводят на проточном электролизере. Размер отформованных из углерода в виде пластинэлектродов 300 х 500 х 5 ьщ, Ток,подаваемый на соленоиды 10 А, Сопротивление каждого иэ соленоидов0,06 Ом. Сечение провода, которымнамотаны катушки соленоидов,1,7 Ю 4.Материал - алюминий, изоляция - полихлорвинил. Плотность тока электролчзера 150 А/м,. Стокй для каждогоиз экспериментов отбирают в равныхусловиях и химический состав их одинаков,Сравнение проводят, помещая в корпус электролизера электроды без со 1 леноидов, а сам корпус помещают всоленоид. Для определения степениразрушения используемые электродыпериодически извлекают и взвешивают.Расход энергии для известного ипредлагаемого электролизеров...

Замкнутый конвейер автоматизированной линии

Загрузка...

Номер патента: 1411238

Опубликовано: 23.07.1988

Авторы: Климкин, Шумляев, Иванов

МПК: B65G 25/00

Метки: линии, автоматизированной, конвейер, замкнутый

...содержащий подъемник 21 с кареткой 22. У каждой платформы 3 имеется отверстие, которое выполнено в виде расположенного с торцовой стороны откры того паза 23, предназначенного для расположения в нем выступов 9 или 13 базовых упоров. Кроме того, каждая платформа 3 имеет выступ 24 для захвата и проталкивания платформ 3 нижним толкателем 5. Верхние плечирычагов 14 и 16 также установлены с возможностью размещения в отверстиях-пазах 23 платформ 3.Конвейер работает следующим образом.После окончания рабочего цикла автоматизированной линии отводится верхний толкатель 4 и в начало направляющей 1 прямого хода конвейера с конца направляющей 2 обратного хода подъемником 21 подается платформа 3, заранее установленная на каретку 22, Одновременно...

Камнерезный станок

Загрузка...

Номер патента: 1411155

Опубликовано: 23.07.1988

Авторы: Шишлевский, Ерофеев, Иванов, Сопов, Брянцев

МПК: B28D 1/04

Метки: станок, камнерезный

...жестко закрепленным на поддоне 4, шарнирно установленном посредством поворотных в вертикальной (поперечной) плоскости звеньев 5, длина которых равна длине рычага 6, жестко закрепленного на консоли.Механизм перемещения направляющих образует четырехзвенник, который кинематически связан с механизмом углового перемещения дисковой пилы посредством рычага 6, шарнирно связанного с кронштейном 7, жестко установленным на поперечине поддона 4. К звену 5 приварены шеки 8, в которых установлена шарнирная опора 9. На основании 1 установлена резьбовая опара 10, кинематически связанная с опорой 9 при помощи винта 11, снабженного маховиком 12. На стойке 13 основания 1 установлена опора 14, служащая для установки консоли 15 с возможностью углового...

Устройство для виброизоляции ковочного молота

Загрузка...

Номер патента: 1411088

Опубликовано: 23.07.1988

Авторы: Цымбал, Петрушевский, Соколов, Иванов, Ягнюков

МПК: B21J 13/06

Метки: ковочного, виброизоляции, молота

...9 и шабот 1 приподнимаются над домкратами 3 7 и 1 8 и уравновешиваются в системах "пненмоамортизатор 2 пневмовод 4 - пненмоамортизатор 7" за счет того, что их массы подобраны равными по величине. Принцип действия устройства заключается в том, что в каждый текущий момент времени движения всех подвижных частей молота мгновенная сумма количеств движения их в проекции на нертикальную ось равна нуль, Нулевое значение мгноненной суммы количеств движения всех движущихся частей на, горизонтальную ось обеспечивается массовой симметрией системы относительно вертикальной оси. Разогнанная до заданной скорости подвижная масса привода 10 бьет по обрабатываемому объекту 16 на шаботе 1, Некоторое время обе эти массы идут вниз, удерживаемые давлением в...
