Способ контроля изменения сенситометрических свойств фотоэмульсии

Загрузка...

Номер патента: 1472865

Опубликовано: 15.04.1989

Авторы: Лойко, Бердник, Иванов, Шварц

МПК: G03C 5/02

Метки: свойств, сенситометрических, изменения, фотоэмульсии

...контроля изменениясенситометрических свойств фотоэмульсии (Фиг,1) включает слой 1 эмульсии,подложку 2, емкость 3 с проявителем, 5лампу 4, светофильтр 5, Фотоприемноеустройство 6, электронную систему 7,графопостроитель 8.Способ реализуется следующимобразом. 20В ходе химического созревания собирают пробу эмульсии и поливаютслой 1 толщиной 0,2-5 мм на подлож-.ку 2 с коэффициентом отражения 0,70,99. Эмульсию студенят и экспонисруют заданной экспозицией. Затем образец исследуемой эмульсии опускают вв емкость 3 с проявителем и освещают излучением от лампы 4 через светофильтр 5, пропускающий излучение с 30длиной волны в области 71 = 0,60,9 мкм, к которому эмульсия нечувствительна. Рассеянное образцомизлучение воспринимается...

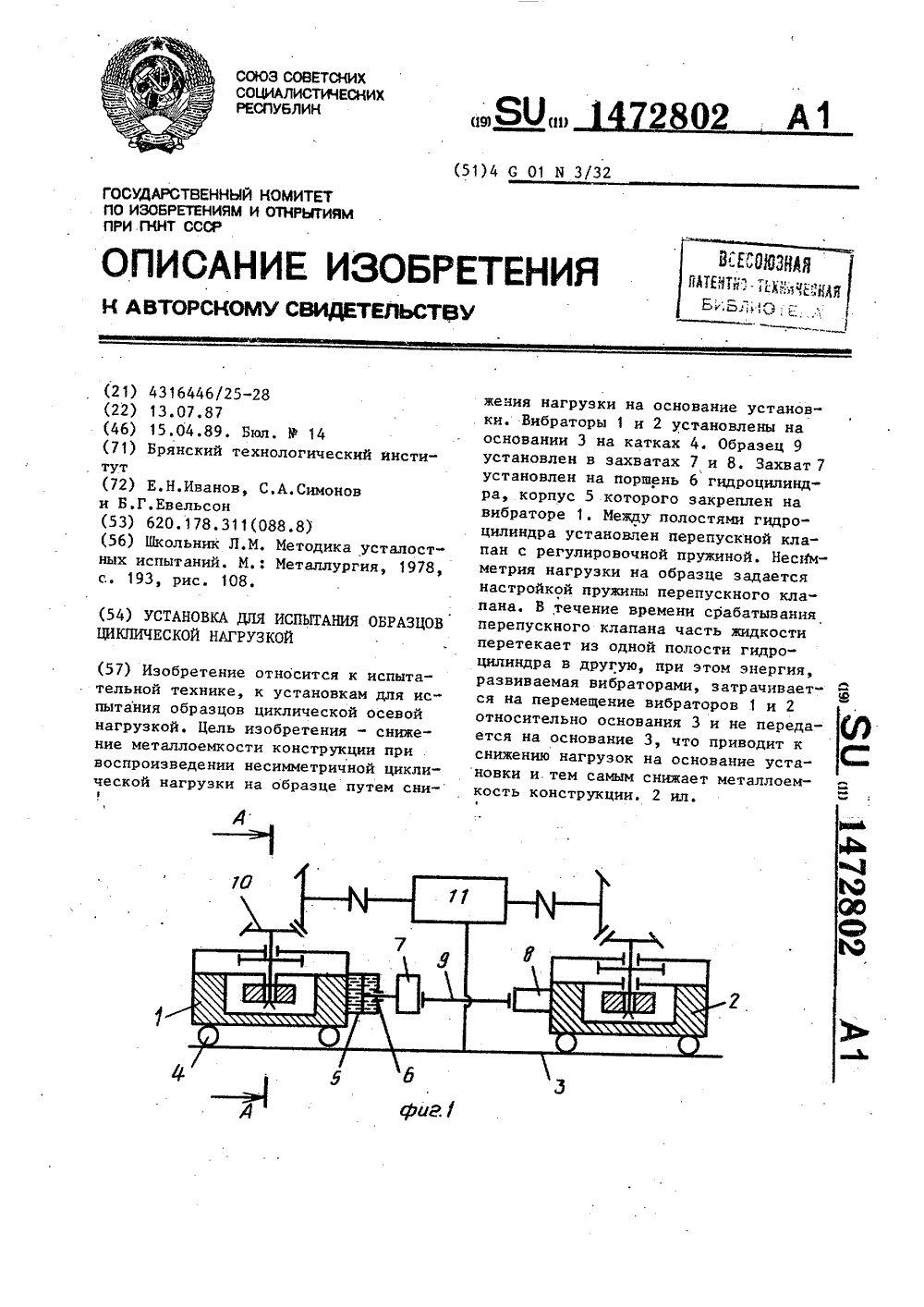

Установка для испытания образцов циклической нагрузкой

Загрузка...

Номер патента: 1472802

Опубликовано: 15.04.1989

Авторы: Симонов, Евельсон, Иванов

МПК: G01N 3/32

Метки: образцов, испытания, циклической, нагрузкой

...два вибратора 1 и 2, установленные на основании 3 с ,:15 возможностью возвратно-поступательно-. го перемещения на катках 4. На вибраторе 1 жестко закреплен корпус 5 гидроцилиндра, поршень 6 которого жестко соединен с захватом 7. 20Второй захват 8 для образца 9 жестко закреплен на вибраторе 2. Валы 10 вибраторов кинематически соединены с приводом 11 вращения, установ- ленным на основании 3. Между рабочими полостями гидроцилиндра установлен перепускной клапан 12 (фиг. 2) с регулировочной пружиной 13.Установка работает следующим образом. 30Вибраторы 1 и 2, валы 10 которых вращаются от привода 11, генерируют гармонические силы, действующие на образец в противоположных направлениях, при этом величина растягиваю- З 5 щей силы,...

Стенд для испытания тормозных систем транспортных средств

Загрузка...

Номер патента: 1472790

Опубликовано: 15.04.1989

Авторы: Макушинская, Иванов, Соколов, Подколзин

МПК: G01M 17/00

Метки: тормозных, испытания, стенд, систем, транспортных, средств

...гидроусилителя и сигналом коррекции по ходу штока 5,Сигнал с выхода входного сумматора 23 усиливается электронным усилите.лем 28 и после сложения сумматором 30 с сигналом дифференциатора 29 поступает на вход электрогидравлического регулятора 31 давления, который перемещает золотник гидроусилителя 27, направляя поток рабочей жидкости через золотник б в гидроцилиндры 4 нагрузочного устройства. Управление по сигналу производной повышает быстродействие золотникового устройства 27.Блок 26 представляет собой датчик хода золотника, сигнал с которого образует местную обратную связь, кото" рая ускоряет переходный процесс при сбросе давления в нагружающем устрой. 45 стве. Таким образом, наличие блоков 29 и 26 обеспечивает необходимые...

Устройство для измерения размеров движущихся материалов

Загрузка...

Номер патента: 1472761

Опубликовано: 15.04.1989

Авторы: Юсов, Павлычев, Иванов

МПК: G01B 21/06

Метки: движущихся, размеров

...Первый импульс с выхода элемента ИЛИ 20 записывается "1" в оба разряда регистра 22, так как на выходе элемента И 23 и на выходе первого разряда присутствовал уровень "1". Эти сигналы поступают на входы элементов И 24 и 25. Если материал не вышел за пределы рабочей зоны осветителей 8 и 16, то на инверсных выходах блокови 12 памяти уровень "0" сохраняется по прохождении первых импульсов с выхода элемента ИЛИ 20. При этом 15 импульс на выходе формирователей 3 или 11 может возникнуть при освещении светодиодами Фотоприемников 1 или 9 только после его окончания на выходе элемента ИЛИ 20, Поэтому сравнение 20 состояния разрядов регистра 22 и состояния блоков 4 и 12 памяти происходит по окончании импульса на выходе элемента ИЛИ 20. Таким...

Электрогидравлическая система привода двухстворчатых ворот шлюза

Загрузка...

Номер патента: 1472565

Опубликовано: 15.04.1989

Авторы: Третьяк, Малюк, Черный, Иванов, Лобанов, Якиревич, Немировский, Черныш

МПК: E02B 7/36

Метки: привода, электрогидравлическая, ворот, шлюза, двухстворчатых

...и положение золотников в усилителях 17. Золотники начинают прикрывать полости 24 питания ЭГУ 17, давление рабочей жидкости в регуляторах 16 мощности начинает повышаться, а расход насосов 15 увеличиваться пропорционально повышению давления жидкости в рабочих полостях регуляторов 16 мощности.Рабочая жидкость из напорных гидро- линий насосов 15 начинает поступать через обратные клапаны 52 и фильтра 53 в напорную магистраль 8 системы. Жидкость, поступив в полости 22 управления ЭГУ 6 от насосов 18 перемещает их золотники на величину, пропорциональную сигналу, поступившему на электромеханические преобразователи 25, т. е. на величину, пропорциональную начальной скорости движения створок 37, соединяя при этом полость 7 питания ЭГУ 6 через...

Устройство для защиты гидротехнического сооружения от брызгового обледенения

Загрузка...

Номер патента: 1472559

Опубликовано: 15.04.1989

Авторы: Кошкин, Погодин, Силин, Панов, Иванов, Богородский

МПК: E02B 3/06

Метки: обледенения, брызгового, сооружения, защиты, гидротехнического

...10 и упорами 11, к которым крепятся основания стоек 4 и подкосов 8 с помощью быстроразъемных соединений, например штифтовых или клиновых (непоказаны).45Устройство работает следующим образом.Монтаж защитного экрана производится перед наступлением периода с отрицательными температурами воздуха. Для этого основание каждой стойки 4 устанавливают в гнезда 10, а сами стойки укладывают на кромке 3 сооружения 1 таким образом, чтобы крючки- зажимы 7 находились сверху. Поверх лежащих стеек укладывают сетные полотна 5 с крупной и мелкой ячейками. Полотна соединяют между собой и прикэепляют к стойкам 4 с помощью крючков-зажимов 7. После укрепления сетных полотен 5 поочередно поднимают стойки 4, шарнирно соединенные с гнездами 10, подкосы 8...

Механизм переноса столбика монет устройства для их упаковывания

Загрузка...

Номер патента: 1472350

Опубликовано: 15.04.1989

Авторы: Снигирев, Иванов, Пономарев

МПК: B65B 11/04

Метки: переноса, монет, механизм, столбика, устройства, упаковывания

...10.Дугообразная пластина 9 имеет радиускривизны Я, равный радиусу окружности, 55по которой размещены гнезда 4, ширину а,равную диаметру поддерживающей площадк; 1 О, и подъем в сторону зоны Б иа высоту в(фиг, 4), равную высоте размещения площадки 10 над основанием 3. Диаметр площадки 10 и ее высота определены из условия обеспечения заделки торцов упаковки, При этом пластина 9 в зоне укладки А находится на уровне опорной площадки 7 для монет.Дугообразная пластина 9 (см. фиг. 4) имеет в продольном сечении форму клина и состоит из наклонного участка 11 и прямолинейного 12, обеспечивающих плавный подъем столбика 8 монет. Она может быть выполнена и с равномерным подъемом по всей длине пластины 9 от зоны А к зоне Б.На нижнем торце...

Устройство для открывания и закрывания крышек разгрузочных люков саморазгружающегося полувагона

Загрузка...

Номер патента: 1472323

Опубликовано: 15.04.1989

Авторы: Тихоненков, Игнатенков, Иванов, Чебаненко, Червонцев, Арбузов, Сень, Азовский, Ойя, Богданович

МПК: B61D 7/28

Метки: саморазгружающегося, люков, закрывания, крышек, полувагона, разгрузочных, открывания

...управления.Шток цилиндра 12 шарнирно соединен с запирающим рычагом 1 О, который смонтирован с возможностью взаимодействия со штоком воздухораспределителя 11. Между рабочим цилиндром 6 и краном управления может быть расположен обратный клапан 13.Для проведения разгрузки кран управления устанавливается в положение Открыто и воздух от крана поступает в воздухораспределитель 11 и пневмоцилиндр 12. Под действием давления воздуха поршень пневмоцилиндра 12 перемешается, сжимая пружину и поворачивая запирающий рычаг 10, Рычаг 10, поворачиваясь, отойдет от ступеньки 9 сектора 7 и одновременно нажмет на шток воздухораспределителя 11, который откроет путь .воздуху в рабочий цилиндр 6. Под действием штока рабочего цилиндра 6 приводной вал 1...

Рессора транспортного средства

Загрузка...

Номер патента: 1472289

Опубликовано: 15.04.1989

Авторы: Козлов, Иванов

МПК: F16F 1/20, B60G 11/04

Метки: транспортного, средства, рессора

...подвески.Цель изобретения - повышение долговечности рессоры путем изменения характеристики рессоры в процессе ее деформации.На фиг. 1 изображена листовая рессоратранспортного средства, вид сбоку; нафиг. 2 - сечение А - А на.фиг. 1; на фиг. 3 -вид Б на фиг. 1.Листовая рессора транспортного средства содержит листы 1 и 2 (фиг, 1), соединенные с осью 3 транспортного средства с помощью стремянок 4, а с его рамой посредством шарниров 5 и 6. Между листами находится антифрикционный элемент, выполненный в виде тел 7 качения, обеспечивающих продольное перемещение листов рессоры друг относительно друга, установлен-ных перпендикулярно продольной оси рессоры (фиг. 2) и удерживаемых обоймой 8.Последняя закреплена в центральной частирессоры...

Устройство для манипулирования объектами в закрытой камере

Загрузка...

Номер патента: 1472248

Опубликовано: 15.04.1989

Авторы: Бондарев, Колесников, Попов, Хохлов, Иванов

МПК: B25J 21/00, B25J 7/00

Метки: манипулирования, камере, закрытой, объектами

...оси 4015. На другом конце стержня 12 закреплен магнит 20 ведомой части магнитной муфты. Магнит 21 ведущей частиэтой муфты закреплен с возможностьюрегулировочного перемещения винтом 22 45в обойме 23, установленной на кронштейне 24 трехкоординатного привода25. Стакан 16 взаимодействует с приводом 25 через бобьппку 26 и мембрану 27, закрепленную в корпусе 3.Устройство работает следующим образом.При вертикальном перемещении кронштейна 24 трехкоординатного микроманипулятора 25 вверх движение переда-. 55ется через магнитную связь магнитов20 и 21, взаимодействующих разноименными полюсами, держателю 13 микроинструмента, жестко закрепленному на стержне 12, и последний поворачивается вокруг оси 15. При этом происходит вертикальное...

Фильтровальная свеча

Загрузка...

Номер патента: 1472093

Опубликовано: 15.04.1989

Авторы: Желткевич, Иванов, Дмитриев, Кузнецов, Серков, Матвеев

МПК: B01D 29/32

Метки: свеча, фильтровальная

...для фильтрования, например осадительная ванна производства химических волокон, поступает через штуцер 11 (см. фиг. 3), проходит фильтровальный материал свечей 17, заполняет межреберное пространство, затем через дренажные и радиальные отверстия 8 и 3 поступает во внутренние полости 4 свечей, откуда через штуцер 12 идет в сборник фильтрата. Регенерацию фильтра проводят в обратном порядке с использованием штуцеров 13 и 14, а также барботеров 8.Важным эксплуатационным свойством фильтра является его производительность, которая может быть выражена уравнением 5 - поверхность фильтрования;р - вязкость жидкой фазы;го - удельное объемное сопротивлениеосадка;Й - толщина осадка на фильтровальнойперегородке;К, - сопротивление фильтровальной...

Устройство для гомогенизации заменителя цельного молока

Загрузка...

Номер патента: 1472003

Опубликовано: 15.04.1989

Авторы: Старцева, Иванов, Старцев

МПК: A01J 11/16

Метки: гомогенизации, заменителя, молока, цельного

...лопатки 17 с прорезями 18, параллельными основанию цилиндра и чередующимися в шахматном порядке относительно прорезей смежных лопаток. При этом отверстия 16 выполненыперпендикулярно поверхностям лопаток,обращенных в сторону отверстия.Устройство работает следующимобразом.Смесь, поступающая по подводящемупатрубку 2 во внутреннюю зону устройства под действием напора, создаваемого внутренними лопатками 6,и разрежения, создаваемого лопатками 17,проходит через прорези 13 и 12 цилиндров 9 и 7 и отверстия 14, 15и 16 цилиндров 10, 8 и 11 вращающихся в противоположном направлении ротором 4 и 5.Попадая через отверстия 16 цилцнд"ра 11 верхнего. ротора 4, струя ударяется о лопатки 17 с прорезями 18 и,дополнительно гомогенизируясь, черезотводящий...

Устройство для пробивки отверстий в заготовках многослойных печатных плат

Загрузка...

Номер патента: 1471323

Опубликовано: 07.04.1989

Авторы: Филин, Рыбакова, Иванов, Варжапетян, Филина, Муха

МПК: H05K 3/00, H05K 3/46

Метки: плат, многослойных, отверстий, заготовках, пробивки, печатных

...4,с подпружиненными пуансонами 5, матрица б и съемник 7 заготовок. На плите 2 установлена кассета 8 с набором упорныхэлементов 9 с окнами в виде пазов10 и с крышкой 11, на которой выпол-иены фиксирующие выступы 12. Дляперемещения кассеты 8 на плите 2установлены направляющие 13 с фиксатором 14. Пазы 10 выполнены параллельно направляющим 13, а длина упорных элементов 9 кратна шагу перемещения кассеты 8 в направляющих 13.Устройство работает следующимобразом.Заготовку укладывают,на матрицуб под съемник 7, Подвижная плитаопускается вместе с кассетой 8,хвостовые части пуансонов 5 входятв пазы 10 кассеты 8, и в зависимостиот положения упорных элементов 9 теили иные пуансоны 5 пробивают отверстия в заготовке. Затем плита 2 под"нимается...

Устройство для измерения превышения температуры обмотки электрической машины переменного тока

Загрузка...

Номер патента: 1471240

Опубликовано: 07.04.1989

Авторы: Иванов, Комаров, Барашев, Эйдельман, Грибакин, Суворов

МПК: H02H 5/04, G01K 5/50

Метки: превышения, переменного, электрической, температуры, обмотки

...индикаторный прибор,контролируют баланс моста. В случае наличия небаланса моста операции измерения и регулирования сопротивлений резисторов 7, 8, 9, 2 и 3 повторяют с помощью более точных приборов, до достижения баланса моста.При балансе моста в диагоналях А-В, В-С, С-А, тока не будет и, следовательно, не будет утечки постоянного измерительного тока в сеть. Из равенства соответствующих сопротивлений следует, что не будет перераспределения тока по ветвям, равенство токов по ветвям обеспечивает равенство коэффициентов пропорциональности между постоянными измеряемыми напряжениями на Фазцых обмотках и их сопротивлениями постоянному току, что дает возможность измерять сопротивление постоянному току любой Фазной обмотки путем...

Способ исследования организованного осадка мочи

Загрузка...

Номер патента: 1471107

Опубликовано: 07.04.1989

Авторы: Генинг, Иванов, Керхер

МПК: G01N 33/48

Метки: осадка, организованного, исследования, мочи

...к медицине, а именно к способам микроскопического исследования мочи, и может быть использовано в нефрологии, урологии, онкологии, педиатрии, гинекологии.Белью изобретения является повыше ние информативности способа исследования организованного осадка мочи.Способ осуществляют следующим об- разом.10 мл свежевыпущенной мочи, полученной через 2 ч после опорожнения мочевого пузыря, центрифугируют 10 мин при 2000 об/мин. Надосадок сливают, а осадок фиксируют в смеси параформглутаральдегида не менее 2 ч, Затем осадок отделяют от фиксатора центрифугированием при 2000 об/мин в течение 5 мин. Осадок ресуспендируют в 0,1 мл цитратно-фосфатного буфера рН 6,8-7,2, готовят мазки, которые окрашивают в растворе акридина оранжевого в указанном буфере в...

Магнитоупругий датчик усилий

Загрузка...

Номер патента: 1471090

Опубликовано: 07.04.1989

Авторы: Иванов, Рубан, Головань, Карцев

МПК: G01L 1/12

Метки: датчик, усилий, магнитоупругий

...Р1 ноаэ 1 ноьэ 11 но)Группа обмоток намагничивания, рас- З 5полагаемая на спицах, соединена последовательно.согласно с группойобмоток намагничивания на внешнеммагнитопроводе.Обмотки измерительные, располагае мые на спицах Р,1 и р1 и рз в11 ц), соединены между собой последовательно-встречно, так же соедине"ны между собой измерительные обмотки,располагаемые на внешнем магнитопроводе РО 1 в 1 из 1 иозе но)Группа измерительных обмоток, размещенная на спицах, соединена последовательно-встречно с группой измерительных обмоток, размещенных на внешнеммагнитопроводе. К выходу измерительной цепи присоединен измерительныйприбор,Магнитоупругий датчик усилийработает следующим образом, 55При подключении цепи намагничивания к источнику переменного...

Способ определения эффективности снятия остаточных напряжений после механической обработки и последующей термообработки детали

Загрузка...

Номер патента: 1471062

Опубликовано: 07.04.1989

Авторы: Иванов, Беляев, Юрьев

МПК: G01B 5/30

Метки: после, эффективности, последующей, термообработки, остаточных, механической, напряжений, детали, снятия

...при производственном объединении "Ленинградский металлич еский з ав од"(56) Авторское свидетельство СССР У 1192454, кл. Л 01 В 718, 1983,Биргер И,А, Остаточные напряжения, - М.: Машгиз, 1963, с. 60-67. (54) СПОСОБ ОПРЕДЕЛЕНИЯ Э(ьФЕКТИВНОС- ТИ СНЯТИЯ ОСТАТОЧНЫХ НАПРЯЖЕНИИ ЛОС- ле мехАническОЙ ОБРАБОтки и ЛОследупЩЕЙ ТЕРМООБРАБОТКИ ДЕТАЛИ(57) Изобретение относится к разрушающим методам определения остаточных напряжений и может быть использовано при контроле эффективности снятия термообработкой остаточных напряжений в поверхностном слое детали, прошедшей механическую обработку, Цель изобретения - повышениеточности и сокращение времени испытаний, что достигается снятием слоевматериала образца дважды до механической обработки и дважды...

Устройство для определения зон поглощения в скважинах

Загрузка...

Номер патента: 1470945

Опубликовано: 07.04.1989

Авторы: Лигай, Иванов

МПК: E21B 47/10

Метки: скважинах, поглощения, зон

...и насосом начинают подавать в колонну бурильных труб промывочнуюжидкость, которая поступает в запорный элемент 7, перемещает его, сжимая пружину 9 При перемещении эле-,.мента 7 отверстия 2 открываются,и 40жидкость попадает в гидравлическийпакер 4, . который под действием всевозрастающего усилия перекрывает затрубное пространство и перемещаетподвижную втулку 5 до совмещения от- д 5верстия 6 с отверстием 3, Если присовмещении отверстий 3 и 6 промывочная жидхость уходит в каналы в стенках скважины, значит ,устройство находится в зоне поглощения и манометрпоказывает незначительное давление,а пакер 4 при этом продолжает перекрывать эатрубное пространство. Вслучае, если пакер начинает освобождать затрубное пространство, втулка5 перемещается...

Расходомер

Загрузка...

Номер патента: 1470664

Опубликовано: 07.04.1989

Авторы: Золотаревский, Никитин, Федоров, Иванов

МПК: G01F 1/10

Метки: расходомер

...едактор О, Нркове Тираж 660 Подписноекомитета по изобретениям и открытиям при ГКНТ ССС Москва, 1(-35, 1 аушская наб., д. 4/5 425/24Государственного113035,3 ак аз ВНИИП 1 ьский комбинат "Патент", г,ужгород, ул. Гагарина,101 1 роизводственно-издат На чертеже представлен предлагаемый расходомер.Расходомер содержит корпус 1 с соосно выполненньии в нем входным отверстием 2, рабочей камерой 3, в которой размещен шаровой ротор 4, намагниченный в диаметральной плоскости вращения, и выходным отверстием 5 и узел 6 съема сигнала. В 1 аровой ротор 4 выполнен в виде шара, соединенного осью с турбинкой , размещенной в выходном отверстии 5, перед которым установлен ограничитель 8 положения шарового ротора 4, предназначенный для предотвращения...

Устройство для расфасовки сыпучих материалов

Загрузка...

Номер патента: 1470611

Опубликовано: 07.04.1989

Авторы: Груничев, Суворов, Иванов, Лебедев, Сальников

МПК: B65B 1/18

Метки: сыпучих, расфасовки

...сыпучих материалов содержит загрузочный бункер 1, сообщенный трубопроводом 2 с системой подачи ":катого воздуха, наполнизельный патрубок 3, весовой механизм 4, раму 5. Загрузочный бункер 1 сообщен с загрузочной горловиной 6 через заслонку 7 с приприводом от пневмоцилиндра, Клапан 10 состоит из корпуса 11 с размещенным в нем эластичным патрубком 12 с соосно расположенными фланцами 13 и 14 и отверстиями 15 и 16. На загрузочном бункере 1 закреплена камера, выполненная в виде диффузора 17, в камере установлен фильтрующий элемент 18, выполненный в виде воздухопроницаемой сетки, прикреплен 5 10 15 20 ной к диффузору 17 с помощью фланца 19, причем диффузор 17 большим основанием обращен в сторону клапана 10. В стенке камеры во флайце 19...

Способ изготовления варочных камер

Загрузка...

Номер патента: 1470567

Опубликовано: 07.04.1989

Авторы: Грошков, Семиколенных, Иванов

МПК: B29C 65/70, B29D 24/00

Метки: варочных, камер

...и на его сердечнике 2 симметрично центру наносят две центрирующие продольные риски, расстояние между которыми определяет диаметр сквозного отверстия под уплотнительную манжету 3. С помощью электробогреваемого ножа, температура которого 300 - 500 С в стенке рукава выполняют сквозное коническое отверстие с гладкой боковой стенкой. Предварительно отформовывают и вулканизуют в пресс-форме уплотнительную манжету 3 с конической боковой поверхностью, На боковой поверхности манжета 3 имеет гладкий конический заходный участок а и участок в с резьбовой нарезкой,Сквозное отверстие выполняют не пре- Вь 1 ШаЮЩИМ ПО ДнаМЕтРУ ЗаХОДНЫй УЧаСтОК а манжеты 3, Свулканизованную манжету 3 шерохуют, промазывают клеем и сушат, После этого манжету 3 вставляют в...

Схват манипулятора

Загрузка...

Номер патента: 1470500

Опубликовано: 07.04.1989

Авторы: Чупин, Мальцевский, Иванов, Воробьев

МПК: B25J 15/00

Метки: схват, манипулятора

...50 нем положении. Рычаги 4, несущие зажимные губки, разведены. Подпружиненные защелки 18 выведены иэ зацепления с Фиксаторами 19 и располагаются над упорами 22. При,подаче энергоносителя (например, воздуха) в надпоршневое пространство начинает движение поршень 8, так как масса поршня 6 и связанных с ним элементов больше массы поршня 8 и штока 11, а силы трения его о цилиндр 2 и силы упругости пружины 21 рычагов 4 больше сил упругости пружин 10 и 14, которые сжимаются. Выдвижение внутреннего штока 11 относительно охватывающего его штока 12 ведет к повороту фиксаторов 19 к оси захвата,что облегчает вхождение в них защелок 18 при их взаимодействии с упорами 22, С движением поршня б происходит перемещение траверсы 15 и поворот рычагов 4....

Литейная форма для отливки сердечника железнодорожной крестовины

Загрузка...

Номер патента: 1470441

Опубликовано: 07.04.1989

Авторы: Логвинов, Смирнов, Аптекарь, Иванов, Стеценко

МПК: B22D 15/00

Метки: литейная, отливки, форма, сердечника, крестовины, железнодорожной

...К) Ч = 2,52 град/с. Такая интенсивность теплоотвода обеспечи-вает в рабочем слое (глубиной 12 мм) поверхностей катания острия и усовиков плотную мелкозернистую структуру с высоким значением ударной вязкости. Плотность металла равна 7834 кГ/м , а ударная вязкость (в3литом состоянии) равна 0,335 ИДж/м Благодаря высокой интенсивности охлаждения в структуре литого металла отсутствует карбидная фаза. Этим объясняется высокое значение плотнос" ти и ударной вязкости металла в рабочем слое сердечника в пределах зоны износа.Испытания такой стали показывают, что ее износостойкость (оцененная по потере размеров) в 2 раза выше износостойкости металла сердечников, отлитых в песчано-глинистую форму поизвестной технологии,Облицовочный слой на...

Передний стол длиннооправочного стана

Загрузка...

Номер патента: 1470374

Опубликовано: 07.04.1989

Авторы: Мухин, Ершов, Иванов, Серман, Кудрявцев

МПК: B21B 17/04, B21B 25/02

Метки: передний, стол, стана, длиннооправочного

...О для подачи оправки. Далее по направлению к стану 11 установлены прижимы 12 для гильзы и задающие ролики 13 для гильзы. По поддерживающим роликам и катковым опорам 14 перемещается штанга. Задающие ролики для оправки снабжены механизмом 15 изменения зазора для прохода штанги. Передний стол длиннооправочного стана работает следующим образом.Гильза после прошивки поступает на поддерживающие ролики 9 и фиксируется прижимами 12. При этом оправка находтсл перед торцом гильзы и задающими ро,кГи 1 О вводи Гся В гильзу, При доститкспии заданного выдвижения переднего кони оравки из гильзы прижимы 12 освобождаот ее ии.ьза направляется в стан 11 .а,Гюними роликами 13. При этом задающие ролики 10 для оправки раскрываются :;, 4 входит в зацепление с...

Мукомольный лабораторный вальцовый станок

Загрузка...

Номер патента: 1470323

Опубликовано: 07.04.1989

Авторы: Денисов, Иванова, Иванов, Штернис

МПК: B02C 4/06

Метки: лабораторный, станок, вальцовый, мукомольный

...между вальцами 3 и 6, вращая подающий ролик 9 по часовой стрелке. Снимают показания датчика силы, установленного на тяге 10.Для измерения тангенциальной составляющей усилия между вальцами устанав-. ливают необходимый зазор между вальцами 2 и 6 и механизмом 7. Подают продукт из бункера 8 в зазор между вальцами 2 и 6, вращая подающий ролик 9 против часовой стрелки, Снимают показания датчика силы, установленного на тяге 10.Для обоснования места расположения опоры 5 и правильности замеров необходимо силы, возникающие в системе после подачи продукта в зону измельчения, рассмотреть в равновесии.(Вес деталей станка в уравнения не учитываются, так как их действие на систему до и после подачи продукта одинаково).Из схемы взаимодействия сил (фиг....

Распределитель питания конусной дробилки

Загрузка...

Номер патента: 1470322

Опубликовано: 07.04.1989

Авторы: Вайсберг, Воронин, Иванов, Рудин, Шулояков

МПК: B02C 2/10

Метки: питания, распределитель, конусной, дробилки

...1 схематично изображен распределитель питания конусной дробилки, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1.Распределитель включает раму 1 с приемной воронкой 2, внутри которой установлен питающий патрубок 3, подающий руду в воронку 4 с боковым окном. На головке дробящего конуса 5 жестко смонтирован колпак 6, выполненный сферической поверхностью с центром О, расположенным в центре качания конуса. На воронке 4 в ее полости закреплен скребок 7, нижняя рабочая кромка которого соответствует профилю 6. Вращение воронке передается приводом 8 посредством клиноременной передачи 9. Воронка закреплена в подшипниковом узле 10.Устройство работает следующим образом.Подлежащая дроблению руда подается в приемную воронку 2, затем в...

Многочастотный кварцевый генератор

Загрузка...

Номер патента: 1469536

Опубликовано: 30.03.1989

Авторы: Рак, Колпаков, Иванов, Мещеряков

МПК: H03B 5/32

Метки: кварцевый, генератор, многочастотный

...8 от частот Г Е .последовательного резонанса кварцевого резонатора 2 происходит соответствующее изменение фаз сигналов на выходе 45 кварцевого резонатора 2. Изменение разности Фаз сигналов на входе фазовых детекторов 6 приводит к изменению управляющих напряжений подстраиваемых генераторов 8. Такое изменение 50 управляющего напряжения осуществляет подстройку частот соответствующих подстраиваемых генераторов 8 до совпадения с частотами Г, Е . Таким образом, осуществляется стабилизация (синхронизация) частот ГЕподстраиваемых генераторов 8 частотами Й, Г 1, последовательного резонанса кварцевого резонатора 2. Сигналы с выхода подстраиваемыхгенераторов 8 поступают на соответствующие входы активной части 1, которая в многочастотном кварцевом...

Способ поэлементной оптической печати комбинированного киноизображения и устройство для его осуществления

Загрузка...

Номер патента: 1469495

Опубликовано: 30.03.1989

Авторы: Иванов, Белостоцкий, Артюшин, Кривовяз, Овилко, Хайкевич, Филонов, Нисский

МПК: G03B 15/10

Метки: печати, поэлементной, киноизображения, оптической, комбинированного

...в плоскость кадро-.вого окна (не показано) фильмовогоканала 7.Световой поток, промодулированныйоптическими плотностями установленного в фильмовый каналпозитива (негатива) с иэображением переднего плана, через оптическую систему 11, светоделительный куб 12 и цветоделительную систему 19 поступает на блок 20из трех фотоприемников, Электрическиесигналы Е, Е, Еб с выходов фотоприемников блока 20 поступают черезблок 21 предварительных усилителей,в которых осуществляются фиксацияуровня черного усиливаемых сигналови их противошумовая коррекция, поступают на блок 22 логарифматоров, вкотором производится преобразование20 виде оси гн алов цв е тоделенных прозрачностей Е, Ее, Е в видеосигналы цветоделенных оптических плотностей Е,Е , Е5Первые...

Дымовая труба

Загрузка...

Номер патента: 1469247

Опубликовано: 30.03.1989

Авторы: Кононов, Башкатова, Михалев, Иванов

МПК: F23J 11/00

Метки: дымовая, труба

...вращения вокруг своеиоси диаметральная лопасть 9, Нижниечасти полостей 1 выполнены в видебункера для сбора уловленной пыли.Дымовая труба работает следующимобразом.Отходящий от печи пылегазовый поток поступает по нагнетательному 4газоходу поочередно то в одну, то 40в другую полости 1 в зависимости от положения лопасти 9 в резонаторе 2. Приположении лопасти 9 в резонаторе 2,указанном на фиг, 1, пылегазовый по-.ток поступает в левую полость 1 ирастягивает левую мембрану 6 до максимальных размеров вверх. Частицыпыли пылегазового потока получаютэлектрический заряд, одинаковый познаку с потенциалом коро электродови за счет кул осаждаются на осадительнь дах, откуда периодически пыли отряхивается в бунк время очищенные от пыли вой полости 1...

Утилизационная котельная установка и способ ее работы

Загрузка...

Номер патента: 1469244

Опубликовано: 30.03.1989

Автор: Иванов

МПК: F22B 33/18

Метки: утилизационная, работы, котельная

...потребления или подвода тепла в контур 9. Например, при отключении одного или нескольких, вентиляторов, подающих воздух в потребитель 12 тепла, или при повышении температуры или количества (или и то, и другое вместе) теплоносителя, увеличивается парообразование на выходе из нагревателя 11. При подаче части питательной воды через циркуляционный контур 9 доля парообразования будет значительно ниже, так как часть тепла расходуется на. нагрев и частичное испарение питательной воды, количество которой увеличивается с увеличением парообразования в контуре 9 ввиду того, что регулирующимклапаном 14 поддерживают заданныйуровень в барабане 5.Количество питательной воды, подаваемой в циркуляционный контур9, выбирают таким, чтобы при нарушении...
