H05B 37/00 — Схемы электрических цепей для электрических источников света вообще

Устройство для включения и выключение на расстоянии уличного освещения

Загрузка...

Номер патента: 20717

Опубликовано: 31.05.1931

Автор: Башкатов

МПК: F21V 23/00, H05B 37/00, H01H 47/22 ...

Метки: уличного, освещения, выключение, расстоянии, включения

...секунд рубильник 23. Реле 2 сработает, включит реле 4, и сердечник последнего собачкой 20,повернет храповик 5. Стер жень выключателя б повернется и замкнет цепь электромагнита 7 в контактах 17 и 18, который включит рубильник 13, при чем собачка 14 удержит последний от выключения. Последнее может быть произведено только вторичным замыканием рубильника 23, Реле 2 и 4 сработает тем же порядком, а храповик 5 повернется теперь уже так, что выключатель 6 разомкнет контакты 17, 18 и замкнет контакты 15, 16 цепи электромагнита 8, Собачка 14 будет притянута последним, а нож рубильника 13, под действием пружинящегося якоря электромагнита 7, выключится и при своем отходе назад заскочитза собачку 14. Принебольших установках электромагниты 7 и...

Устройство для питания электрических ртутных ламп с тремя электродами

Загрузка...

Номер патента: 39274

Опубликовано: 31.10.1934

Автор: Румянцев

МПК: H05B 41/16, H05B 37/00

Метки: ртутных, электрических, тремя, электродами, питания, ламп

...автотрансформаторов. Подмагничивание вызывает изменение степени взаимодействия обмоток и улучшает как пусковой, так и рабочий режим лампы.На прилагаемом чертеже изображено схематически устройство согласно изобретению. Устроиство состоит из двух одинаковых по своим характеристическим данным автотрансформаторов Т и Тимеющих по три обмотки, соответственно 1, 2, 3 и 123,. Обмотки 1 и 1, соединены последовательно и включены в сеть переменного тока нормального напряжения. Обмотки 2 и 2, одними концами соединены с внешними, соединенными с сетью концами обмоток 1 и 1 а другими - с электродами лампы (являющимися анодами), соответственно 4 и 5. С третьим электродом б лампы соединен конец обмотки 3, соединенной встречно с обмоткой 3 другой...

Устройство для автоматического включения и выключения уличного освещения

Загрузка...

Номер патента: 43067

Опубликовано: 31.05.1935

Автор: Брауде

МПК: H05B 37/00, H01H 43/10

Метки: освещения, уличного, выключения, включения

...или иначе, но хоть один раз ежегодно, устройство должно подвергаться осмотру и чистке, во время которых и возможно произвести передвижку барабана на сутки в невисокосном и на двое суток в високосном году.Для того, чтобы от последнего конического колеса 28, имеющего скорость один оборот в Зб 4 дня, передать движение ползунку, вводится передаточный механизм, состоящий из эксцентрика 1 и двух рычагов 19 и 18, сидящих каждый на своем валу со сцепленными между собою зубчатыми колесами 2 и 7. Эксцентрик 1, сидящий на оси конического колеса, выполняетсч, как и в других подобных устройствах, в форме кардиоиды - кривой, обеспечивающей равномерное качательное движение. Длина же рычагов и передаточные числа зубчатых колес подобраны таким обрезом,...

Устройство для автоматического включения уличного освещения при помощи фотоэлементов

Загрузка...

Номер патента: 46291

Опубликовано: 31.03.1936

Автор: Горохов

МПК: H05B 37/00, H01H 43/00

Метки: фотоэлементов, уличного, освещения, помощи, включения

...в двух местах якорем реле 5 и контактным термоме. тром 6, вследствие чего выключатель- реле 7 срабатывает и выключает нагревательный элемент 8,2. Температура ниже нуля; окна про. зрачны При этом контактный термометр 6 также замыкает свои контакты, однако зажженные фонари, освещающие дополнительные фотоэлементы 4, не дают реле 5 отпустить якорь, вследстви чего цепь выключателя 7 остается прерванной (якорем реле 5) и нагревательный элемент не включается. 3, Температура выше нуля; окна про зрачны. При этом зажженные фонарине позволяет реле 5 отпустить якорь,а высокая температура не позволяетконтактному термометру замкнуть своиконтакты, вслецствие чего цепь выключателя: реле 7 остается прерванной вдвух местах и нагревательный элементне...

Способ питания электрических ламп накаливания с двумя телами накала от сети однофазного тока

Загрузка...

Номер патента: 47750

Опубликовано: 31.07.1936

Автор: Гинзбург

МПК: H05B 37/00, H05B 39/02

Метки: двумя, накаливания, электрических, ламп, сети, накала, питания, телами, однофазного

...быть скомпенсировано приключением такого же сопротивления к конденсатору,Эта же схема, конечно, может быть применена не только для описанйой лампы накаливания, но и для всякого другого случая, когда желательно, чтобы активный приемник потреблял при питании от сети отнофазного тока постоянную в продолжение периода мощность.+(а 1 + - "4 /У 7 так как выражение в квадратных скоб. ках равно единице. Следовательно, общая потребляемая нитями мощность постоянна, Ка фиг, 3 дано, изменение мощности в каждом теле накала, а также общая мощность. Предмет изобретения.1. Способ питания электрических ламп накаливания с двумя телами накала от сети однофазного тока, отличающийся тем, что, с целью устранения периодического колебания величины светового...

Устройство для питания газосветных ламп

Загрузка...

Номер патента: 60679

Опубликовано: 01.01.1942

Автор: Хлебцевич

МПК: F21V 23/02, H05B 37/00

Метки: питания, ламп, газосветных

...в обмотках переменного подмагничивания, действие изменяется, а именно, там, где ампервитки складывались, они будут вычитаться, а где вычитались - складываться,Через все обмотки подмагничивания трансформаторов ТрП и ТрП, пропускают постоянный ток, который создает постоянное одинаковое подмагничивание (при этом результирующая э.д.с, во вторичной обмотке равна нулю); величины ампервитков постоянного подмагничивания, а заодно и ампервитков первичной обмотки переменного тока, подбираются таким образом, чтобы появление малейшего тока в обмотках переменного подмагничивания Ю давало максимальную величину результирующего напряжения во вторичной обмотке каскада усиления.В зависимости от того, в каком из трансформаторов суммарные ампер- витки...

Устройство для питания люминесцентных ламп

Загрузка...

Номер патента: 135146

Опубликовано: 01.01.1961

Автор: Щербаков

МПК: H05B 37/00

Метки: ламп, питания, люминесцентных

...устройстве эта задача решается путем использования в качестве балласта полупроводникового триода, коллектор которого подключен к лампе, эмиттер - к регулируемому сопротивлению,а база - к включенному на напряжение сети делителю. в одно плечокоторого включен полупроводниковый диод, а в другое - постоянноеактивное сопротивление.На чертеже представлена принципиальная электрическая схемапредлагаемого устройства для питания люминесцентных ламп,В качестве балласта используется полупроводниковый триод, подключенный через коллектор к лампе Л и через эмиттер к регулируемому сопротивлению й,. База триода подключена к делителю, одноплечо которого образовано полупроводниковым диодом, а другое -постоянным активным сопротивлением Л, Такой триод...

Автомат касперавичюса для включения и выключения осветительной установки

Загрузка...

Номер патента: 143079

Опубликовано: 01.01.1961

Автор: Касперавичюс

МПК: H05B 37/00, H01H 43/10

Метки: включения, касперавичюса, установки, осветительной, автомат, выключения

...блоку освещенности, который дает импулЬс на отключение осветительной установки при достаточной освещенности. Блок времени, согласно установленной грограмме, обеспечивает отключение установки освещения во время перерывов на обед и др.Блок контроля освещенности 1 состоит из последовательно включенных фотосопротивлений гь Ъ реле Р Р, и сопротивления г, питаемых от выпрямителя В.При изменении освещенности меняется сопротивление фотосопротивлений, что вызывает срабатывание промежуточного реле Рь которое своими контактами через реле Р, управляет контактором К, Применение конденсатора С, промежуточного реле Р, и сопротивления г обеспечивает замедление срабатывания реле Р, и тем самым дела:г автомат нечувствительным к коротким изменениям...

Способ питания электролюминесцентных источников света

Загрузка...

Номер патента: 143154

Опубликовано: 01.01.1961

Авторы: Гольдман, Проскура, Дудник

МПК: H05B 37/00

Метки: света, источников, электролюминесцентных, питания

...электролюминесценции от напряжения на ячейке, вызванное резонансом усиление напряжения на электролюминесцентной ячейке ведет к усилению яркости.На фиг.изображена схема приспособления для осуществления предложенного способа, Опытные испытания дали следующие результаты. Электролюминесцентная ячейка (с поверхностью около 2 слР) включалась в цепь звукового генератора, выходное напряжение которого поддерживалось". постоянным и равным 120 в. Яркость электролюминесцентнои ячейки при разных частотах представлена на фиг 2 графиком 7. После включения в цепь последовательно с ячейкой самоиндукции зависимость яркости электролюминесценции от частоты представлена графиком У/. Прп резонансной частоте 6,5 кгц яркость без самоиндукции в цепи была у...

154311

Загрузка...

Номер патента: 154311

Опубликовано: 01.01.1963

МПК: H01H 43/10, H05B 37/00

Метки: 154311

...в коллектор при этом запираегся: ток в обмотке реле Р отсутствует. При размыкании контакта К конденсатор С,начинает разряжаться, Уменьше,ние напряжения на емкости приводит к отпиранию перехода база - коллектор; в обмотке реле Р появляется ток. Разряд конденсатора происходит до напряжения, прои котором переход база - коллектор открывается. Время задержки определяется постоянной времени контура РС.Автомат работает следующим образом (фиг. 3).Если фотосопротивление ФС освещено, средний контакт реле Р находится в положении 1, контактные группы реле Р, разомкнуты, контактная группа реле Рз замкнуты. При затемнении фотосопротивления реле Р, срабатывает и перебрасывает средний контакт в положение 2. При этом конденсатор С, первого каскада...

231420

Загрузка...

Номер патента: 231420

Опубликовано: 01.01.1968

Авторы: Иностранец, Германска, Иностранное

МПК: H05B 37/00

Метки: 231420

...в устройстве в качестве регулировочных сопротивлений применены делители напряжения. Для того, чтобы обойтись лишь одним входом усилгге 151 или Одним соединителы 1 ым проводом, отводимые и попеременно возникающие на сопротивлениях Я 4 и Я напряжения или токи направляются через диоды Д, и Д, на вход усы.Иге я, В остальном это устройство функционирует так же, как и устройство, изображенное на фиг. 1,а.На фиг. З,а изображено управляющее устройство для усилителя 1 с одним входом, которое выполнено аналогично с устройством, изображенным на фиг. 1,а, но в котором, однако, цепи управления 7 и 8 объединены с помощьо диодов Д и Д, Дополнительно предусмотрен также переключатель 9, дающий возможность управления электронньви переключателями 2 и 8 с...

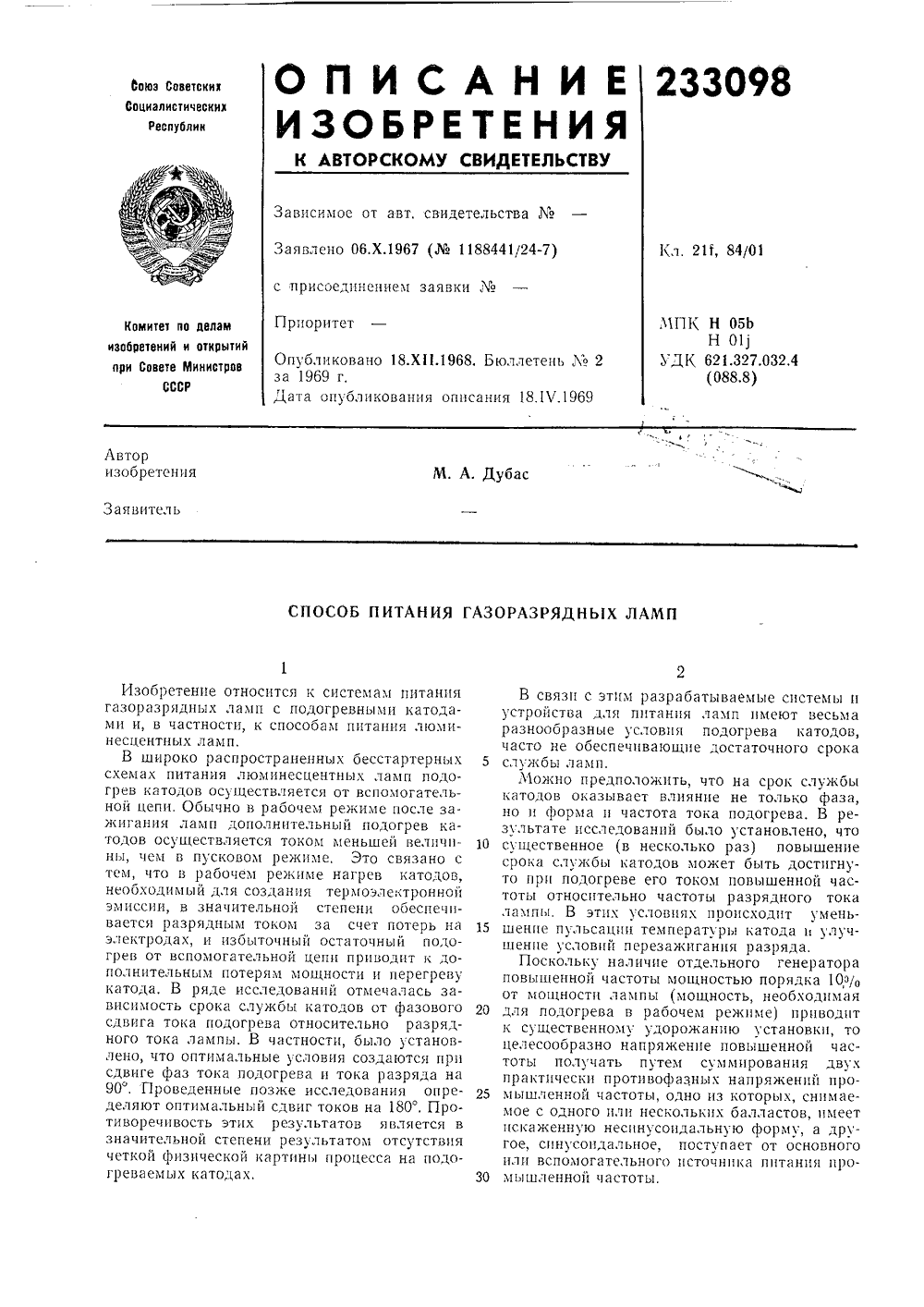

Способ питания газоразрядпых ламп

Загрузка...

Номер патента: 233098

Опубликовано: 01.01.1969

Автор: Дубае

МПК: H05B 37/00

Метки: ламп, питания, газоразрядпых

...при подогреве его током повышенной частоты относительно частоты разрядного тока лампы. В этих условиях происходит уменьшение пульсации температуры катода и улучшение условий перезажпгания разряда.Поскольку наличие отдельного генератора повышенной частоты мощностью порядка 10% от мощности лампы (мощность, необходмая для подогрева в рабочем режиме) приводит к существенному удорожанию установки, то целесообразно напряжение повышенной частоты получать путем суммирования двух практически противофазных напряжений промышленной частоты, одно из которых, снимаемое с одного или нескольких балластов, имеет искаженную несинусоидальн ю форму, а другое, синусоидальное, поступает от основного или вспомогательного источника питания промышленной...

Шахтный искробезопасный взрывной прибор-светильник

Загрузка...

Номер патента: 275804

Опубликовано: 01.01.1970

Авторы: Пастернацкий, Петров, Фурманов

МПК: H05B 37/00

Метки: взрывной, искробезопасный, шахтный, прибор-светильник

...в гнезда специальной вилкой 5. Этим осуществляют подготовку к воспламенению всех электротермических элементов.Прп вставлении вилки с подключенной к ней линией в гнезде аккумулятора загорается индикаторная лампочка ЛН, свидетельствуя о действии линии, После этого на короткое врез 5 нажимают кнопку .Озякорячпвяющую сопротивление и лампочку, при этом ток, ограниченный сопротивле 55 тех 1 р, воспламеняет электротермические элементы. При отпускании кнопки лампа не будет загораться, что явится сигналом восплал 5 епення электротермических элементов.Сопротивление г, равное 30 05, ограничивает ток через лампу н уменьшает величину контрольного тока.Ограничительное сопротивление Яр служит одновременно предохранителем прн случайном длительном...

Пателтно-техгшшш библиотека

Загрузка...

Номер патента: 307470

Опубликовано: 01.01.1971

Авторы: Лебедев, Краснопольский

МПК: H05B 37/00, H02M 7/06

Метки: пателтно-техгшшш, библиотека

...к которому подсоединены первичные обмотки трансформаторов 2 и 3, Ко вторичной обмотке трансформатора 2 через ограничивающее индуктивное сопротивление (дроссель) 4 подключен выпрямитель 5, а ко вторичной обмотке трансформатора 3 через дополнительное индуктивное сопротивление (дроссель) 6 и конденсатор 7 - выпрямитель 8. На стороне постоянного тока оба выпрямителя соединены параллельно и подключены к конденсатору 9 и нагрузке 10.Индуктивность дросселя 6 и емкость конденсатора 7 выбирают таким образом, чтобы их суммарное сопротивление Л. носило емко307470 ьРи Составитель Ю. СпивакРсдактор А. Ю. ПейсоненкоТсхред А, А. КамыщниковаКорректор Л, Б. Бадылама М 90 а дписностам Совет Заказ 1909119 Изд. Тираж 473 ПоЦНИИПИ Комитета по д...

Устройство для светоограждения опор воздушной линии электропередачи

Загрузка...

Номер патента: 527034

Опубликовано: 30.08.1976

Авторы: Галкова, Сидоркин

МПК: H05B 37/00

Метки: линии, светоограждения, воздушной, опор, электропередачи

...реки имеют ся источники питания 7 и 8, папример, в видетрехфазных низковольтных сетей 9 с нулевым приводом 10,Осветительные лампы 11, подвешенные на ,высоких опорах 1 и 2 и служащие для их светоограждения, включены одними своими полюсами (выводами) и фазным проводом, а друтими или,к нулевому проводу 10 непосредственно, или к соединенным с ним металлоконструкциям опор.Между источником питания 7 и тросами 3 и 4 включены однофазные трансформаторы 12 и 13. Аналогично между источником питания 8 и тросами 3 и 4 включены однофазные трансформаторы 14 и 15,К источнику питания 7 подключено промежуточное,реле понижения напряжения 1 б, с размыкающим контактом 17 и замыкающим 1 контактом 18. В режиме, когда в сети имеется напряжение (рабочий...

Устройство для светоограждения опорвоздушных линий электропередачи

Загрузка...

Номер патента: 811512

Опубликовано: 07.03.1981

Авторы: Шехтман, Шур, Книжник

МПК: H05B 37/00

Метки: электропередачи, линий, светоограждения, опорвоздушных

...тока промышленной частоты, причем дроссели включены между лампами и выводами для подключения к грозозащитному тросу, один из которых через фильтр тока промышленной частоты соединен с выводом для подключения к опоре, соединенным с одним из полюсов выпрямителя, другой полюс которого подключен к точке соединения дросселя с лампами освещения.На чертеже представлена принципиальная электрическая схема устройства. Устроиство содержит заземленные опоры 1 ВЛ, грозозащитный трос 2, изолированный от опор 1 с помощью изоляторов 3 и соединенный с соседними участками троса конденсаторами 4, дроссели 5, разрядники б и фильтр 7 тока промышленной частоты, выпрямитель 8 и лампы 9 и 10 освещения, подключенные к концам грозозащитного троса 2 и к опорам 1,/-...

Устройство для питания газосветных ламп

Загрузка...

Номер патента: 847531

Опубликовано: 15.07.1981

Авторы: Мироненков, Никитин

МПК: H05B 37/00

Метки: питания, газосветных, ламп

...ламп.Цель изобретения - повышение надежности путем отключения устройства при возникновении анормальных режимов трансформатора и неисправностиламп.Указанная цель достигается тем,что устройство для питания газосветных ламп, содержащее дифференциальный трансформатор, крайние выводывторичной обмотки которого подключены к двум последовательно соединенным группам газосветных ламп, междуточкой соединения групп ламп и средней точкой вторичной обмотки трансформатора подключен нагрузочныйэлемент, оно дополнительно снабжено коммутирующим элементом, контактыКоторого включены последовательномежду первичной обмоткой трансформатора и питающей сетью, а нагрузочный элемент выполнен в виде реле,контакты которого подключены к управляющему...

Осветительная установка

Загрузка...

Номер патента: 1021027

Опубликовано: 30.05.1983

Автор: Цымбалюк

МПК: H05B 37/00

Метки: осветительная

...нагрузки фаз питающегонапряжения при этом будет минимапь 50 ной.Изобретение позволяет существенно уп,простить монтаж осветительной установки,создает возможность использования попностью унифицированных светильников,10 Изобретение относится к светотехй-,нике, а более конкретно к схемам уст"ройств питания источников света.Известны осветительные установки,содержащие светильники одинаковой мощности с блоками подвода электропитанияи источниками света, подключенными поочередно через блоки подвода к различным фазам источника напряжения 1Необходимость соблюдения равномерной нагрузки фаз накладывает допоаннтельные требования при монтаже освети,тельной установки. Так в случае какихлибо изменений в подключении светильни.ков требуется...

Устройство для освещения лестничной клетки

Загрузка...

Номер патента: 1457177

Опубликовано: 07.02.1989

Автор: Купович

МПК: H05B 37/00

Метки: лестничной, клетки, освещения

...напряжения на основное тело 1накала.Полупроводниковый элемент 5 вклю"чен в цепь питания управляющего тела 40накала. В исходном состоянии к источнику питания через разъем патрона 8 подсоединены дополнительное 2 и управляющее 3 тела накала. Основное тело 1 накала из-за разомкнутых в исход ном состоянии контактов 4 не соединено с выводайи патрона лампы. Нажимной контактный элемент 13 имеет двегруппы контактов, каждая группа содержит размыкающую и замыкающую паРу При включении устройства осуществляется однополупериодное выпрямпение используемого переменного напряжения с полярностью, исключающей с учетом направленности включения полупроводни кового элемента 5 протекание тока по телу 3 накала.В исходном состоянии (при ненажа/том...

Устройство для создания светоограждения высоковольтной воздушной линии электропередачи

Загрузка...

Номер патента: 1657848

Опубликовано: 23.06.1991

Авторы: Терехин, Керимов, Миронов

МПК: H05B 37/00, F21S 3/10

Метки: светоограждения, создания, электропередачи, линии, воздушной, высоковольтной

...быть осуществлен при монтаже самой линии, что значительно упрощает работу, а на действующую линию - при помощи телескопических вышек.При прохождении через фазовые провода высоковольтной линии электрического тока и на коронирующих элементах 3 возникает местный коронный разряд, сопровождающийся свечением. Это свечение, происходящее по длине проводов, обеспечивает маркировку проводов в условиях плохой видимости и является предупредительным знаком, благодаря хорошей визуальной различимости которого исключается возможность столкновения с проводами транспортных средств, например планеров, дел ьтапланов и т.д.Свечение коронирующих элементов хорошо различимо в ночное время суток и в сумерки на расстояние 100-300 м, Поэтому светящиеся...

Способ стабилизации светотехнических характеристик газоразрядного источника излучения и устройство для его осуществления

Загрузка...

Номер патента: 1753631

Опубликовано: 07.08.1992

Авторы: Мельник, Гулин, Саакян, Карпов

МПК: G05F 1/44, H05B 37/00, H05B 41/00, A01G 9/24 ...

Метки: светотехнических, характеристик, газоразрядного, стабилизации, излучения, источника

...и является усовершенствованием технического решения по авт, св. М 1598918,Целью изобретения является повышение эффективности процесса стабилизации путем повышения точности поддержания на заданном уровне параметров спектра мощности и излучения гаэоразрядного источника в течение всего срока его службы.На чертеже представлена схема устройства.Поставленная цель достигается тем, что дополнительно изменяют время проводимости силового ключа в цепи питания газораэрядных источников излучения пропорционально как отклонению от номинального значения текущей оеличины напряжения сети, так и изменению напряжения горения разрядного 10 15 20 25 Устройство для стабилизации светотехнических характеристик газоразрядного источника излучения работает...

Кинопроекционная установка и устройство поджига ксеноновой лампы

Загрузка...

Номер патента: 1795408

Опубликовано: 15.02.1993

Авторы: Плетнев, Дьяков

МПК: G03B 21/32, H05B 37/00

Метки: лампы, поджига, ксеноновой, кинопроекционная

...и 2, устройство 3 автоматики, блок 4 питания ксеноновых ламп.Каждый кинопроектор включает устройство 5 поджига ксеноновых ламп, освети 50 тель 6 с ксеноновой лампой и переключателем ручного перехода с поста на пост, устройство 7 управления блоком питания ксеноновых ламп.Предлагаемая киноустановка выполнена следующим образом (см.фиг.2),55 получения высоковольтных импульсов с амплитудой, достаточной для пробоя межэлектродного промежутка ксеноновой лампы 35 В устройствах 5 поджига контакты 1 соединены между собой и с контактом "минус" конденсатора С 1 платы А 2 устройства 3 автоматики (рис.2), Контакты 2 соединены между собой и с контактом "плюс" конденсатора С 1 платы А 2 устройства 3 автоматики.Контакт 3 устройства 5 поджига кинопроектора...

Устройство для управления электрической нагрузкой

Загрузка...

Номер патента: 1820488

Опубликовано: 07.06.1993

Автор: Соколик

МПК: H02J 13/00, H05B 37/00, H05B 39/04 ...

Метки: нагрузкой, электрической

...через катушкучувствительного реле 3, вызывая кратковре 10 менное переключение магнитоуправляемого контакта 3 на входе ЯЯ-триггера 4. Навыходе триггера 4 формируется четкий одиночный импульс без следов дребезга контактов кнопки и магнитоуправляемого. Этот15 импульс перебрасывает счетный триггер 5.При этом на выходе счетного триггера 5сигнал либо появляется, либо исчезает, чтозависит от его предыдущего состояния. При .появлении сигнала на выходе триггера 5 от 20 крывается транзистор б и срабатывает реле7, своим контактом 11 включая нагрузку, аконтактом 12 - счет времени, т,е. начинается заряд конденсаторе 8. Когда через несколько единиц времени напряжение наконденсаторе 8 станет равно порогу срабатывания порогового элемента 9,...
