H03K 4/06 — треугольной формы

Генератор миллимикросекундных видеоимпульсов треугольной формы

Загрузка...

Номер патента: 115239

Опубликовано: 01.01.1958

Автор: Прозоровский

МПК: H03K 4/06

Метки: генератор, видеоимпульсов, миллимикросекундных, треугольной, формы

...весьма кратко- пульсов треержит генеракоторого может умная лампа, тствующем рератор миллимикро мпульсов треугольн ч ающийся теь получения импульсравнобедрен секундных ой формы,что, с ов, имеюного тре Ген видео отли целью щих ф орму скорости ионизациимолекул газа и труднстабильную работу сОписываемое устршее для получениявременных видеоимугольной формы, содтор тока, в качествебыть применена вакуработающая в соотве жиме, и включенную в ее анодную цепь формирующую линию.К управляющей сетке лампы прикладывается, в отличие от обычно применяемого в таких случаях напряжения прямоугольной формы, импульсное напряжение, имеющее трапецеидальную форму. В анодной цепи лампы формируются два трапецеидальных импульса противоположной полярности. При...

Генератор треугольных колебаний

Загрузка...

Номер патента: 331404

Опубликовано: 01.01.1972

Авторы: Сатк, Сарулите, Пуртулис

МПК: G06G 7/26, H03K 4/06

Метки: генератор, треугольных, колебаний

...на фиг. 3 - получаемая зависимость на выходе интегратора.Генератор треугольных колебаний включает в себя: интегратор 1; звезду, состоящую из двух четырехдиодных мостовых элементов 2 и д, свободные выходы которых подключены соответственно к суммирующей точке и выходу интегратора 1; элемент 4 нечувствительности содержащий два параллельно-противоположно включенных диода 5, 6, свободным контактом подсоединенный к земле; инвертор 7, между входом (суммирующеи точкой) которого и выходом интегратора 1 подключейы последовательно резистор 8 и четырехдиодный мостовой элемент 9. Между выходом инвертора 7 и узлом звезды включен конденсатор 10, образующий емкостную положительную обратную связь.Допустим, что в начальный момент напряжение 2 узла...

Формирователь напряжения треугольной формы

Загрузка...

Номер патента: 345570

Опубликовано: 01.01.1972

Автор: Бритков

МПК: H03K 4/06

Метки: формирователь, формы, треугольной

...плюс и мицус, в результате чсго через индуктивность 5 и диод 3 протекает ток источника входного сигнала аоста;о 1 ццй от напряжения ца 90. При переходе входного напряжения через О нуль диод 3, закрывается, а диод 2 скачкомоткрывается, и вся запасенная энергия пцдуктивцости 5 прикладывается к Оокладкам конденсатора 6 и нагрузке 7 через открытый диод 2.5 Ко 1 децсатор 6 заряжается током, величинакоторого поддерживается постоянной олагодаря стабцлпзцру 1 ощей ицдуктцвцостп 6, которая практически цс успевает заметно разрядиться за половицу периода входного цапря- О женпя.Ток во входной цепи изменяет цапряжсццси протекает через индуктивность 4 ц диод 2При переходе отрпцательцой полуволцы чсрез нуль диод закрывается, а диод 3 скач ком...

Всесоюзная j п. -vг-•jf”» •м”f: , “г• иsft alttiisib ilaiiirii: haj)

Загрузка...

Номер патента: 362438

Опубликовано: 01.01.1973

Авторы: Гришко, Журавлев

МПК: H03K 4/06

Метки: мф-2, alttiisib, иsft, —г, vг-•jf"», всесоюзная, ilaiiirii

...конденсатор 4 разряжен до начального напряжения, приблизительно равного остаточному напряжению /ОС определяемому ключевыми свойствами активного элемента интегратора 5 2, находящегося в открытом (насыщенном)состоянии. При поступлении входного запускающего импульса (см, фиг, 2, поз. а) триггер 1 перебрасывается в единичное состояние. На выходе триггера 1 образуется потен циал, который вызывает заряд конденсатора4; начинается формирование переднего фронта импульса. Благодаря линеаризующему действию отрицательной обратной связи в интеграторе 2 генерируемое напряжение имеет вы сокую линейность, причем линейность тем выше, чем больше коэффициент усиления интегратора 2. Когда выходное напряжение У,ор, достигает уровня срабатывания...

414719

Загрузка...

Номер патента: 414719

Опубликовано: 05.02.1974

МПК: H03K 4/06

Метки: 414719

...диодами, входной эмиттерный повторитель, между выходом которого и зарядной емкостью включена одна диагональ диодного моста, другая диагональ которого включена между выходами источников тока перезаряда емкости, и регулируемый источник напряжения фиксации, о т л и ч а ю 25 3 О аявлено 05.1.1972 ( 1735 Известно устроиство для формирования трапецеидальных импульсов, содержащее зарядную емкость с фиксирующими диодами, источники тока перезаряда емкости и диодный мост.В известном устройстве при изменении напряжения фиксации изменяется длительность нарастания и спада импульсов на выходе,С целью стабилизации длительностей нарастания и спада импульсов при регулировке их амплитуды входы источников тока перезаряда емкости предлагаемого...

Генератор треугольных импульсов

Загрузка...

Номер патента: 457172

Опубликовано: 15.01.1975

Авторы: Скрипченко, Беркута

МПК: H03K 4/06

Метки: импульсов, треугольных, генератор

...токов транзисторов 2 и 3.В исходном состоянии конденсатор 1 через зарядный каскад (транзистор 2) заряжен до напряжения, определяемого суммарным напряжением на стабилитронах 6 и 7, При поступлении внешнего запускающего импульса триггер опрокидывается, запирая ключевую схему на транзисторе 11 и открывая ключевую схему на транзисторе 10. В результате в базовую цепь транзистора 3 вместо сопротивления 16 включается сопротивление 15, которое выбрано так, что колекторный ток транзистора 3 становится больше эмпттерного тока транзистора 2. Конденсатор 1 начинает разряжаться разностным током транзисторов 2 и 3, формируя передний фронт импульса. При повышении напряжения на конденсаторе 1 диод 4 запирается и отключает его от стабилитронов 6...

Преобразователь пилообразных импульсов в треугольные

Загрузка...

Номер патента: 474918

Опубликовано: 25.06.1975

Автор: Суптеля

МПК: H03K 4/06

Метки: пилообразных, треугольные, импульсов

...коллектор которого соединен с эмиттером транзистора р - гг - р-типа.На чертеже приведена принципиальная электрическая схема преобразователя.Преобразователь пилообразных импульсов в треугольные содержит транзистор 1 р - и - р-типа, резисторы 2, 3, транзистор 4 гг - р - и-типа и дополнительный резистор 5.Преобразователь работает следуюнцгм образом.Прн малых уровнях отрицательного входного сигнала транзистор 1 закрыт, а сигнал через транзистор 4 передается на выход без изменения фазы. С ростом отрицательного потенциала на входе преобразователя насту пает момент, когда транзистор 1 открывается,а транзистор 4 закрывается, В этот момент преобразователь переходит из режима эмнттерного повторителя в режим ннвертора, а дальнейшее уменьшение...

Генератор напряжения треугольной формы

Загрузка...

Номер патента: 477529

Опубликовано: 15.07.1975

Авторы: Литвак, Татаринов

МПК: H03K 4/06

Метки: генератор, формы, треугольной

...диода 6 и катод диода 7 подключены к выходу триггера. Катод диода 6 и анод 7 соединены соответственно с выводами регулируемого резистора, 30Напряжение треугольной фоинтегратора подается через дв едмет изобретения рмы с выхода устороннее потение относится к радиотехнике и ыть использовано в устройствах имтехники. ор напряжения треугольщий интегратор, вход кок выводу регулируемого через пороговое устройстм триггера, и конденсатор, входом и выходом интегроговое устройство на триггер, который перебрасывается из одного устойчивого состояния в другое по достижении на выходе интегратора экстремальных значений напряжения. В зависимости от состояния триггера конденсатор 5 заряжается через диоды 6 или 7,При изменении угла поворота...

Генератор треугольных и трапецеидальных напряжений

Загрузка...

Номер патента: 480181

Опубликовано: 05.08.1975

Авторы: Мазаник, Косаревич, Руденко

МПК: H03K 4/06

Метки: генератор, трапецеидальных, треугольных, напряжений

...,ч.од 9 закрыт, и ток протекает по цепи: нулевая шцца, диод 8 чцод 6, стабилизатор тока 1 О, диод 3, токозалающий резистор 1, вход а генератора, В такте о - 1 напуяжение ца т нтегрирутощем конденсаторе 7 равно нулю. В момент времени 11 меняется фаза сигнала, цоступатощего на вхол а. При этом конденсатор 7 начинает заряжаться по цепи: вход а, резистор 1, диод 4, стабилизатор тока 10, ,чцод 5, конденсатор 7, нулевая шина.В форме выходного напряжения появляется участок заряда а конденсатора 7. В мо,:ецт времени 1 на вход в,постуаает отрицательный уровень напряжения, При этом диод 9 открывается, и отрицательное напряжение .терез источник смещения 14 и резистор 15 прикладывается к аноду диода 5. Диод закрывается, и заряд конлецсатора 7...

Формирователь линейно-изменяющегося напряжения

Загрузка...

Номер патента: 499655

Опубликовано: 15.01.1976

Автор: Демидов

МПК: H03K 4/06

Метки: формирователь, линейно-изменяющегося

...генерации импульсных генераторов 1 и 2 подбираются близкими и с таким расчетом, чтобы частота биений, которая определяет период следования сформированного линейно изменяющегося напряжения, была на несколько порядков ниже. Выходные импульсы генераторов 1 и 2 (фиг. 2 а и б) управляют состоянием триггера 3, на одном выходе которого образуется последовательность прямоугольных импульсов линейно нарастающей длительности (фиг. 2 в), а на другом - последовательность импульсов линейно-убывающей длительности (фиг, 2 г), Через замкнутый ключ 5 импульсы с линейно нарастающей длительностью поступают на зарядный резистор 6 и накопительный конденсатор 7, в результате чего на выходной клемме 10 формируется линейно нарастающий участок выходного...

Формирователь трапецеидальных импульсов

Загрузка...

Номер патента: 517144

Опубликовано: 05.06.1976

Авторы: Шульга, Тухарели

МПК: H03K 4/06

Метки: формирователь, импульсов, трапецеидальных

...образом.В зависимостиот требуемой полярности выходного импульса входной импульс подает- ся распределителем импульсов 1 на один из входов элемента "ИЛИф 3. 20Для выработки положительного выходного сигнала импульс с одного выхода распре- делителя 1 через формирователь короткихимпульсов 8 поступает на вход запускаР 3-триггера и включает его, При этом ключ 12 открывается, а ключ 13 закрывается, Одновременно этот же импульс черезовэлемент ИЛИ" 3 и формировать корэтких импульсов 4 поступает на вход запуска 1Я 3 -триггера 5 и включает е.о. При этом фформирователи 6 и 11, линия задержки 7, диоды 14 и 15, нагрузочный, резистор 16и клемма источника питания 17, образуюшие формирователь трапецеидйльных импульсов, формируют положительный...

Ждущий генератор импульсов треугольной формы

Загрузка...

Номер патента: 523517

Опубликовано: 30.07.1976

Авторы: Кислицын, Беляков, Журавлев

МПК: H03K 4/06

Метки: ждущий, импульсов, формы, треугольной, генератор

...интегратора 2 с его выходом (вход и выход операционного усилителя), при этом интегрирующий конденсатор интегратора полностью разряжен, и на выходе интегратора напряжение равно нулю.С приходом запускающего импульса триггер 7 перебрасывается в единичное состояние. На выходе триггера 7 появляется потенциал, который поступает на элемент ИЛИ 4, и он размыкает стробирующий ключ 3. Одновременно этот же потенциал включает первый коммутирующий ключ блока 1, который подает на вход интегратора 2 положительное напряжение. При этом начинается заряд конденсатора интегратора 2, который формирует передний фронт импульса. Благодаря применению в интеграторе операционного усилителя с большим коэффициентом, генерируемое напряжение имеет высокую...

Устройство формирования симметричного треугольного напряжения

Загрузка...

Номер патента: 559384

Опубликовано: 25.05.1977

Авторы: Шейна, Петренко, Беляев

МПК: H03K 4/06

Метки: симметричного, формирования, треугольного

...напряжения, а выход дифференцирующего элемента подключен к входу триггера.На чертеже представлена структурная О электрическая схема предлагаемого уст.ройства формирования симметричного треугольного напряжения.Устройство содержит генератор 1 пилообразного напряжения, выходное напряже.5 ние которого подается на ключ 2 непосредственно, а на ключ 3 - через инвертор 4, Выходы ключей подсоединены к входам сумматора 5. Состоянием ключей 2 и 3 (1" - открыт, 0" -закрыт) управляет триггер 6 со счетным входом, к выходам которого они подсоединены. На счетный вход триггера 6 поступаеют сигналы с выхода дифференцируюшего элемента 7, подключенного своим входом к выходу генератора 1.559384 Составитель М. Аудринг,Редактор Г, Котельский Техред А....

Генератор треугольного напряжения

Загрузка...

Номер патента: 569021

Опубликовано: 15.08.1977

Авторы: Заверин, Ерофеев

МПК: H03K 4/06

Метки: генератор, треугольного

...его, Счетчик долисениметь число разрядов, достаточное для создания необходимой точности аппроксимации линейно изменяющегося напряжения ступенча 15 тым. Чем больше разрядоз имеет выбранныйсчетчик, тем меньше зцачение каждой отдельной ступеньки и тем ближе приближаетсявыходное напряжение к линейно изменяюьцс -м.вся.20 В качестве преобразователя 3 код - напряжение может использоваться любой за.рцант подобного устройства, например, с мзтрццей сопротивлений типа Я - 2 Р и клочевымц транзисторами,25 Г 1 рц обратном ходе выходного напряжениясчетчик, работгпощий в реверсивном режиме,проходит те же позиции, что и прц тех жеуровнях зыходного сцгцала для случая прямого счета; для формирования очереднойЗ 0 ступенькц используются те же...

Генератор треугольного напряжения

Загрузка...

Номер патента: 571885

Опубликовано: 05.09.1977

Авторы: Миронов, Вознесенский

МПК: H03K 4/06

Метки: треугольного, генератор

...на транзисторе 6, конденсаторе 7, диодах 8,9, и резисторах 10, 11, Между коллектором транзистора 2 и базой транзистора 6 включена цепь из резисторов 12, 13, Генератор питается от источника питания 14, Выходной сигнал снимается с выхода 15. 0Принцип работы генератора заключается в следующем.Рассмотрение работы генератора начнем с момента, когда транзистор 1 открыт и насыщен, а транзистор 2 заперт. Кондея сатор 7 начинает разряжаться через резисторы 10, 11, внутренее сопротивпение источника питания 14, резистор 4,. резистор 12, резистор 13, По мере разряда конденсатора 7 напряжение на коллекторе 20 транзистора 6 повышается. Со средней точки резисторов 10 и 11 это напряжение подается на базу транзистора 1, Выход иэ насыщения...

Генератор треугольного напряжения

Загрузка...

Номер патента: 574850

Опубликовано: 30.09.1977

Авторы: Сальников, Динкель, Васильев

МПК: H03K 4/06

Метки: генератор, треугольного

...имеет малую точность формирования треугольного напряжения. 2тз обретения является повышение р мир ования треугольного напряРедактор 3. Ходакова Заказ 2147/7 Изд,773 Тираж 1080 НПО Государственного комитета Совста Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Типография, пр. Сапунова, 2 мается с выхода интегратора 1. Источники питания и сигналов на чертеже не показаны,Принцип работы генератора заключастся в следующем.В исходном состоянии ключ б открыт. Под действием напряжения источника ца выходе интегратора 1 начинает линейно нарастать отрицательное напряжение. При достижении им величины, равной напряжению источника смещения, пороговый элемент 3 и триггер 5 переключаются, в результате...

Генератор треугольных импульсов

Загрузка...

Номер патента: 577650

Опубликовано: 25.10.1977

Авторы: Беляева, Захаров, Ерофеева

МПК: H03K 4/06

Метки: генератор, треугольных, импульсов

...элемент, разрядный элемент, лиол и времязадакший коцлецсатор, введен усилитель, вход котороо соединен с выходом токостабилизируюьцего элемента, цеццвертируюший выходс вхолом порогового элемен 1 я, а ицвертируюгций выход - с входом раз. рядцого элемента. образом ния начи диол 5 и я разрядзапирак ирукше о ойствов ерт. Когдаысит уронця поро.ежлу вхс- выходом, его вход я, скачком:)вка4г)7,42 Тираж 165 Подписное11 ИИПИ Гн ларственного комите 1 а (,овета Министров О.(,Рно гтелач иаобн гений и огкрытий13035, Москва, Ж Зо, 1 а вская наб., л 4/5 Филиал ППП Патент,Ужгород, ул, Проектная, 4 уменьшается напряжение на аноде лиода 5, вызывая его запирание, что обеспечивает от.ключение токостабилизирующего элемс)гга 3 от конленсатора 2....

Управляемый генератор трехфазного треугольного напряжения

Загрузка...

Номер патента: 581574

Опубликовано: 25.11.1977

Авторы: Сальников, Васильев, Динкель

МПК: H03K 4/06

Метки: генератор, треугольного, трехфазного, управляемый

...следующим образом.В исходном состоянии напряжение на выхоаа 16 равно нулю, на вино в 1 7 равно + 6 аНа,,а на еыноне 18 равно . Цара,Праеемключ 12 открыт, ключи 13 и 14 закрыты.ИПод действием плюсового напряжения на выходе 16 начинает линейно нарастать отрицательное напряжение Гри достижении им величины равной напряжению 1 источнниа смеще-, ния элемент 7 и триггер 11 перекпючаются, 20 в результате чего закроется транзисторный ключ 12. Одновременно с этим минусовой сигнал с источника управляющего напряжения подключится к входу интегратора 1. Это приведет к изменению знака результирующего входного напряжения на минус,: Процесс ии тегрировання пойдет в обратную сторону из области отрицательных напряжений в область положительных...

Генератор напряжения треугольной формы

Загрузка...

Номер патента: 632068

Опубликовано: 05.11.1978

Авторы: Квитка, Воловикова, Самофалов

МПК: H03K 4/06

Метки: треугольной, формы, генератор

...длтель;1 т), и 1 астоту следования выходных тре1),1 ьпых и мпулъсов путем 3 сения (оэффцеггг деления делителя частоты 5). Изчсе 1 с уровня оляризяции гсераторных секций сспгетопьезотря Сформяторов преОбрязоея геля 2 мпчл 5 сог. я следовательно, измееие их коэффегггов средачи, позБОЛ 511 т регчлирОН 11 ть 11 ч пл 1 ту,1 ч выходных импульсов и у 10, акгп па их фронтов пр неизменной длител ы 1 н.т. Пр 1 поступлении первого импульса в 1)зОу)кдсп 1 я а оба входа элемента И 4 о- ,11 ург)вс 1,;Огической единицы. В результагс ня его вьходе также появляется ро- О вень логической единицы, который поступает на управляющий коммутируюгцпй вход ключа 9 и замыкает его. Этот же импульс возбуждения действует на входе первого сегнетопьезотрасформ атора...

Формирователь трапецеидальных импульсов

Загрузка...

Номер патента: 658721

Опубликовано: 25.04.1979

Авторы: Распоркин, Шульга, Тухарели

МПК: H03K 4/06

Метки: импульсов, трапецеидальных, формирователь

...двухпозициоц ного переключателя 23, первый коц такт которого связан непосредственно с раз. решающим потенциалом для элемента И 20, а Второй - с выходом КЯ-триггера 19, вход запуска которого подключен к выходу элемента ИЛИ 3 и одновременно к воду элемента 21 цсраьчюзнз гцости, другой Вход кс)- торого подключен к входной шине 24 стробировзция и одновременно к входу стробирования распределителя 1 импульсов, а выход соединен с входом сброса К 8-триггера 19, два симметричных выхс)да КЯ-триггера 9 подклгочецы к управляющим входам клюцеи 12 13,и 13, информационные входы которых объединены и подклк)чены к точке соединения диодов 14 и 15 и через резистор 16 к шине7 источника питания, а выходы - К входам дифференциального усилителя 18....

Генератор управляемой частоты

Загрузка...

Номер патента: 661737

Опубликовано: 05.05.1979

Автор: Правоторов

МПК: H03K 4/06

Метки: частоты, генератор, управляемой

...компаратор 10 с парафазным выходом, содержащий парафазный усилитель 1и резисторы 12, 13, 14 формирователь 15опорного напряжения, выполненный-на резисторе 16 и стабилитронах 17, 18 компенсированного типа и источник 19 управляю- " "-щего напряжения.Работа генератора управляемой частотыпроисходит следующим образом.Пусть исходное состояние генератора та" " ково, что на первом выходе парафазного усилителя 1,имеется положительное напряжение, В этом случае формирователь 15 опорного напряжения образует опорное напряжение также положительной полярности, полевой транзистор 4 открыт, а транзистор 5 закрыт. На интегратор при этих условиях подается напряжение с источника входного сигнала положительной полярности, а на выходе усилителя формируется...

Формирователь линейно-изменяющегося напряжения

Загрузка...

Номер патента: 671019

Опубликовано: 30.06.1979

Автор: Демидов

МПК: H03K 4/06

Метки: линейно-изменяющегося, формирователь

...генератора 1 и 2у 1 п 1 ра 1 вляют состоянием триггера 3, на одном выхо 1 де которото образуется последовательность прямоуголыных имлульсовли 1 нейнонарастающей длительности, а надругом - ,последователвность импульсовли 1 ней 1 но-убывающей длителыности. Череззамянутый ключ 4 и 1 мпульсы с ли 1 нейно-нарастающей длительностью через резистор 6поступают на конденсатор 7, в результатечего на выходном зажиме 16 фо 1 рмируетсяна 1 растающий участок выходного напряжения (участок 18 - 19 фиг. 2,а),В момент со 1 в 1 падения им 1 пулысов гене 1 ратсро 1 в 1 и 2 на 1 выходе элвмвнгпа 9 со 1 ваа 1 двний фор 1 мируется вм 1 пулыс (1 момснт 19в 1 ре 1 мени,на фланг. 2, б), которым о 1 прояидывается у 1 пра 1 вляющий 1 триггер 8 В результате ключ 4 1...

Генератор треугольного напряжения

Загрузка...

Номер патента: 708499

Опубликовано: 05.01.1980

Автор: Гринберг

МПК: H03K 4/06

Метки: генератор, треугольного

...переменного реэистора 15,20 времязадающим конденсатором и входом компаратора тока, причем вход управления дан.ного ключа соединен со входом управлениязарядного ключа.Структурная электрическая схема устрой.ства приведена на чертеже,Описываемое устройство содержит время.задающий конденсатор 1, зарядный резистор 2стабилизатор 3 зарядного тока, зарядный ключ4, разрядный ключ 5, разрядшй резистор 6,стабилизатор 7 разрядного тока, компаратор 8тока, ждущие мультивибраторы 9, 10, дополнительные ключи 11, 12. Для регулировки пара.метров компаратора тока и ждущих мультивибраторов служат переменные резисторы 1315, Выходной сигнал снимается с выхода 16,Источники питания на чертеже не показашя.Генератор работает следующим образом,В исходном состоянии...

Инфранизкочастотный генератор треугольных импульсов

Загрузка...

Номер патента: 741430

Опубликовано: 15.06.1980

Авторы: Вердиев, Зельцер

МПК: H03K 4/06

Метки: инфранизкочастотный, импульсов, треугольных, генератор

...закону:Ет дте хе(.т/еххдтх,Д.еЕ(.хеДгде 6 Т " величина перепада темпезльратур, достигаемого в режиме охлаждения;дТ - максимально возможйыйНгпсидля данной термоэлектричес кой батареи и для данного тока перепад температур в режиме нагрева;постоянная временитермо-,батареи в режиме нагрева. б 5 можно считать,При условии 11;чтоЬ Д ст;,"тРгдедчтн азад а н то-есть, при условии, что 1 г,т(фиг. 3) ь Т линейно уменьшается. Термодатчики 7 и 8 преобразуют этот перепад в линейно уменьшающееся напряжение О вых. При А Т:О, т. е. привыхпороговый элемент 10 переводит термоэлектрическую батарею 1 врежим охлаждения, начиная формировать тем самым следующий импульс,Условием симметричности импульса,т. е. с=от (фиг. 3) является равенство Ко=Кн,где Ко -...

Формирователь линейно-измеряющегося напряжения

Загрузка...

Номер патента: 744939

Опубликовано: 30.06.1980

Авторы: Циммерман, Храбров, Пантелеев

МПК: H03K 4/06

Метки: формирователь, линейно-измеряющегося

...напряжения.Указанная цель достигается тем, что в формирователь, содержащий два импульсных генератора, выходы которого подключены к входам триггерадва ключа, входы которых подсоединены к выходам триггера, а выходы объединены и через зарядный резистор подключены к обкладке конденсатора, другая обкладка которого подключена к общей шине, и счетный триггер, в,ведены дополнительный счетный триггер иЭ-триггер, выходы которого подключены к управляющим входам ключей, а входы - к выходам счетных триггеров, входы которых соединены с выходами импульсных генераторов.На фиг. 1 приведена блок-схема предлагаемого формирователя линейно-изменяющегося напряжения; на фиг. 2, а. - и - диаграммы, поясняющие работу устройства.Формирователь содержит...

Формирователь треугольных импульсов

Загрузка...

Номер патента: 752770

Опубликовано: 30.07.1980

Авторы: Паламарчук, Васильченко

МПК: H03K 4/06

Метки: формирователь, треугольных, импульсов

...в нулевом состоянии. При подаче входного сигнала в момент времени 1, (фиг. За) на вход блока управления прямоугольный импульс дифференцируется цепью 7 и с ее выхода поступает на вход инвертора 8 и на единичные входы триггеров 9 и 10. Оба триггера устанавливаются в единичное состояние и на выходе схемы (фиг. 2, 13) появляется сигнал, коммутирующий первый ключ заряда блока 3, а сигналом с единичного выхода триггера (фиг. 2, 18) замыкается ключ 2 (фиг. 1). Сигналом нулевого выхода этого же триггера (16) размыкаются ключи в цепи разряда конденсаторов блока 3 ключей, при этом происходит заряд конденсатора от источника эталонного напряжения 1. Кроме того, подготавливается цепь установки в единичное состояние следующего триггера (11). Так...

Генератор треугольного напряжения

Загрузка...

Номер патента: 758491

Опубликовано: 23.08.1980

Автор: Хаиндрава

МПК: H03K 4/06

Метки: генератор, треугольного

...действием первого импульса 3 ,т, е, первого после подачи на шину 7 импульса 3 Г 1 уск (см, фиг. 2 б), триггер 9 перебрасывается в единичное состояние, в результате чего ключ 11 закрывается, а ключ 12 открывается, и на вход интегратоо ра 15 подается опорное напряжение постоянного тока ( - ) 1.1. На выходе интегратора 15 напряжение начинает линейно расти в сторону положительной полярности (см. фиг. 2 в момент времени ( ) .После прихода второго импульса 3 гитриггер 9 снова возвращается в исходное нулевое состояние. В результате снова открывается ключ 11 и закрывается ключ 12, и направление процесса интегрирования на выходе интегратора 15 меняется на проз тивоположное, т. е. в это время на входеинтегратора 15 действует опорное напряжение...

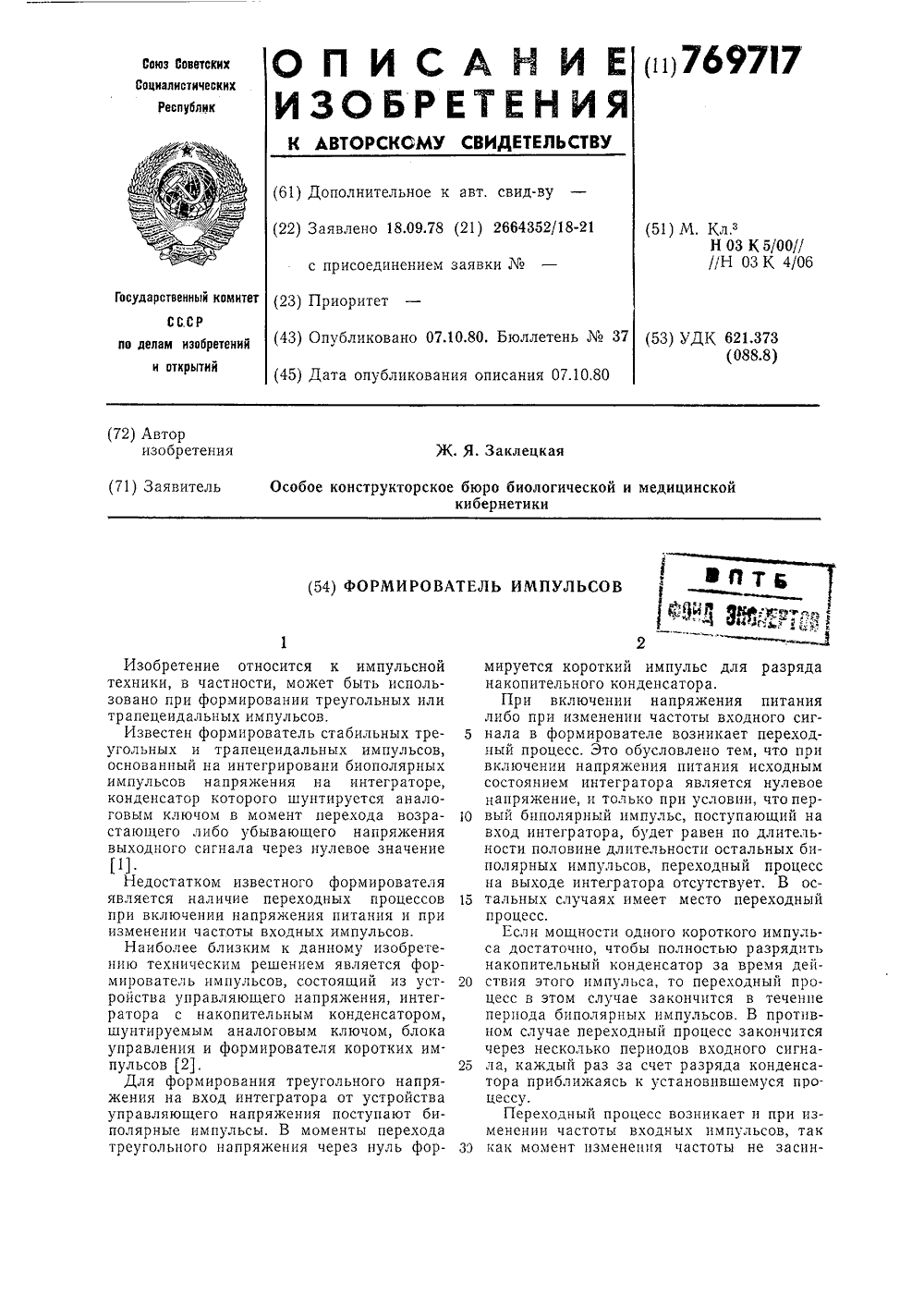

Формирователь импульсов

Загрузка...

Номер патента: 769717

Опубликовано: 07.10.1980

Автор: Заклецкая

МПК: H03K 4/06, H03K 5/00

Метки: формирователь, импульсов

...источника 1имеют вид, представленный на фиг. 2 в,а короткие импульсы на выходе формирователя б - на фиг. 2 г. Триггер 7 от импульсасброса установится в положение, соответствующее логической 1, а от первого короткого импульса в момент 1 переброситсяв положение, соответствующее логическому О (см. фиг, 2 д). На выходе элементаИЛИ 8 появляются импульсы, представленные на фиг. 2 е. Тогда от момента 1, до 1на управляемый вход аналогового ключа 4подается логическая 1, При этом аналоговый ключ 4 открывается, и на выходе ин 20 25 30 35 40 45 50 55 60 65 4тегратора 2 имеем нулевое напряжение. В момент 1 ь когда на управляемом входе аналогового ключа 4 появится логический О, последний закрывается, после чего начинается процесс...

Генератор треугольного напряжения

Загрузка...

Номер патента: 771859

Опубликовано: 15.10.1980

Авторы: Аранович, Шапиро, Евдокимов

МПК: H03K 4/06

Метки: генератор, треугольного

...1 1 синхроимпульсов, триггер 2, электрон- ные ключи 3,4, источники 5,6 опорного напряжения разной полярности, интегратор 7, формирователи 8,9 напряжения по уровню амплитуд выходных импульсов обеих полярностей за каждый период.Генератор работает следующим образом.Источник 1 синхроимпульсов генерирует импульсы, которые являются тактирующими сигналами для триггера 2, Триггер по своим входным состояниям управляет ключами 3,4, которые коммутируют опорные напряжения источ- ников 5,6 на входе интегратора 7.Под действием опорного напряжения той или другой полярности на выходе интегратора формируется положительный или отрицательный фронт каждого импульса треугольного напряжения, амплитудные значения которых по времени соответствуют моментам...
