Устройство для предохранения электрозапальных свечей двигателей внутреннего сгорания от влияния высоких температур

Загрузка...

Номер патента: 68609

Опубликовано: 01.01.1947

Автор: Рево

МПК: H01T 13/16

Метки: влияния, двигателей, предохранения, электрозапальных, внутреннего, сгорания, температур, свечей, высоких

...сгорания, находящиеся в ней в концентричную камеру 4,Изобретение относится к известным в промышленности переходникам для запальных свечей двигателей внутреннего сгорания, предназначаемым для предохранения свечей от влияния высоких температур, возникающих в цилиндре двигателя во время горения смеси. Известны также пред- камеры, выполненные в виде концентрично расположенной относительно свечи цилиндрической полости, сообщенной с полостью цилиндра двигателя каналом для подвода сжатой смеси в предкамеру по касательной,Предлагаемое устройство отличается от подобных тем, что с целью вытеснения из цилиндрической полости продуктов горения предыдущего цикла применена дополнительная камера, расположенная по оси свечи и открытая своим устьем...

Многократный указатель срабатывания трубчатых разрядников

Загрузка...

Номер патента: 70433

Опубликовано: 01.01.1948

Авторы: Иванов, Смольников

МПК: H01T 1/12

Метки: срабатывания, многократный, трубчатых, указатель, разрядников

...аналогичной, еще не поврежденной части указанной детали. Сущность изобретения заключается в том, что означенная деталь выполнена в виде крыльчатки 7, поворотной вокруг центральной оси и нагруженной грузом 73 (или пружиной) так, что после надламывания или изгибания одной из ее лопастей 2 выхлопными газами крыльчатка поворачивается и ставит перед выхлопным отверстием 74 неповрежденную лопасть 2.На фиг. 1 и 2 показана (в двух проекциях) установка предлагаемого указателя на разрядник с прямым торцом. Установка такого указателя на разрядки со срезанным торцом почти аналогична показанной на чертеже.Основной частью указателя является крыльчатка 7 с несколькими (в данном случае - четырьмя) лопастями 2, изготовляемая штамповкой из листового...

Разрядник для линий постоянного тока

Загрузка...

Номер патента: 73820

Опубликовано: 01.01.1948

Авторы: Буткевич, Савельев

МПК: H01T 1/02

Метки: линий, разрядник, постоянного

...2 через большое омичесое сопротивление 6 и главиое раоочсс сопротивление 1.При Г 105 Влении перецапрякени 5проводе, к которяу присоедицеи разр 55 диик, пробиаетс исоовоЙ прохгежуток 1 и 5 мпульсиыЙ ток проходит через раоочее сопротивление 4 ца землю.Прц этом на сопротпвлешш 4 появляется высокое напряжение, кото- торос при лиооой полярности импульсОго разряда окажется Лостаточнъм, чтйбы пробть промсжу ток 6.При прооос промежутка 6 будет зашунтирсвано сопротивление,5 и контур, ссстоящцй из емкости и9 индуктивцости 3, замкнется 5 а искровой промежуток 1. При этом произойдет колебательный разряд этого контура и, следовательцо, появление встречного тока в искровом промежутке с доведением в пем сопровождающего тока до нуля.Прохожден;5 е...

Электромагнитный счетчик количества срабатываний разрядников

Загрузка...

Номер патента: 73920

Опубликовано: 01.01.1949

Автор: Красильников

МПК: H01T 1/12

Метки: срабатываний, электромагнитный, количества, счетчик, разрядников

...СЧЕТи КЗ,1-1; фг. 1 1 предлзгземьш счетчик;1 злбр;жс 1 и трех прлскц;1 ях( с р 3 з р с.11 м 1) .Крепление ссГч 1 кз к . рсзо;заземления разрядикз (труб 1-.) Огли в(зттильногс) или к 31 рс)Сд 1 Г плдклочения разрядника (вентиль)10 гс)к тинзм, лиз рлг рулчзтогоразрядтика л:уцествляется скс)лой л. Крышка 1 счетчкз .: з.ель 2 могут быть устроены:аверГываю 1 цимис 5) 0;нз нз дпуГу 1."8 Свив. Г;Пгн Н В Пру)с 3 а 1) Слтж г дя отрью; якоря ) сстч:кз от люсоз 7 и - гнитопровсдз. Зубцы 11, укрепл;- иые нз 51 торс 1), пр сзждсм срзбс- тывании счетчика поворзчивз 10) диск 4 1 прк)еплениьЙ к нему ци- ер лзт з, против кстсООГО и кры- ке 1 счеткамоется ззстскленн СМОТРОВОЕ ОТВЕРСТЕ.(,.ЧсстК (.Р и с)ТЫ ВЕТ:13 11) ОХОЖ- ,си ерсз разрядник, а...

Искровой промежуток вентильного разрядника

Загрузка...

Номер патента: 74028

Опубликовано: 01.01.1949

Авторы: Савельев, Иванов

МПК: H01T 4/20

Метки: промежуток, вентильного, искровой, разрядника

...в пластмассовой оболочке. дмет изобретени 193 Предлагается искровои промежуток вентильных разрядников для защиты вращающихся машин, состоящий из нескольких последовательно включенных гасительных искровых промежутков с дисковыми электродами и шунтирующих их нелинейных сопротивлений.Согласно изобретению, для снижения импульсного пробивного напрякения часть гасительиых промежутков и рабочее сопротиьление разрядника шунтированы емкостью.На фиг.изображена принципиальная схема предлагаемого разрядника, а на фиг. 2 - эскиз его конструктивного выполнения.Искровые промежутки 1; 2; 3; 4; о и б предлагаемого разрядника комплектуются в виде двух элементов, каждый из которых состоит из трех единичных промежутков, шунтированных...

Устройство для регистрации срабатывания вентильного разрядника

Загрузка...

Номер патента: 74076

Опубликовано: 01.01.1949

Автор: Савельев

МПК: H01T 1/12

Метки: разрядника, регистрации, вентильного, срабатывания

...хромоникелевой проволоки натянуты мюкду зажимами 7, укреп.ленными на поворотном изоляционном основании (диске) 8, Последний нагружен спиральной пружиной, стремящейся повернуть его в направлении стрелки. Вращению диска препятствук т гибкие контакты 9, укрепленные на консоли 10 и зацеп ляощиеся завок б.Плавкая вставка включается в цепь вентильного разрядника через выводы от контактов 9, При прохождении тока через разрядник (в момент срабатывания последнего) плавкая вставка сгорает, диск под действием пружины поворачивается, подводит к неподвижным контактам 9 следующую вставку и останавливается до нового срабатывания разрядника,Число срабатываний определяется через смотровое окно в кожухе по порядковым цифрам, нанесенным па оборотной...

Устройство для крепления вентильных разрядников

Загрузка...

Номер патента: 74142

Опубликовано: 01.01.1949

Авторы: Дубинин, Иванов

МПК: H01T 21/00

Метки: крепления, вентильных, разрядников

...выполняется ления вентильных разрядников на в виде шарнира 2. Последовательно напряжения свыше 110 ка,. , оттяжками встраиваются пружиСогласно изобретеник, разрядни- ны 3, рассчитан 1 ые на компенсацию ки устанавливают на фундаментыветровых нагрузок на колонку раз. при помощи шарнирных.опор и для - рядш ка,удержания в вертикальйом положении закрепляют пзолирующмп от- . П р е д м е т и з о б р е т е н и я тяжками, в которые.евстроены пружины для компенсации ветровых на- ". Устройство для крепления венгрузок. тильных разрядников на напряжеНа фиг. 1 показано крепление:ния свыше 110 кв, отл,н ч а ю щееразрядника; на фиг. 2 в .шарнирная :с я тем, что разрядники устаноеопора для установки разрядника на .-лены на фундаменты" при помощи...

Устройство для защиты оттяжек радиомачт от перенапряжений

Загрузка...

Номер патента: 74471

Опубликовано: 01.01.1949

Автор: Шкуд

МПК: H01T 15/00

Метки: оттяжек, радиомачт, защиты, перенапряжений

...заключается в том, чтопоследовательно с обычным рогообразным разрядником включеныдроссель и силитовое 1 сопротивление,В случае накопления больших статических зарядов атмосферногоэлектричества создавшийся высокийпотенциал будет одинаков как наосновном изоляторе, так и на искровом промежутке разрядника. Если последний выбрать на пробивноенапряжение меньшее, чем выдерживает изолятор, то разряд атмосферного электричества будет всегда проходить через р ез изолятор.Б момент пробоя разрядника атмосферным зарядом сопротивление искрового промежутка разрядника вследствие замыкания через разряд упадет до очень малой величины,В результате этого весь потенциал высокой частоты распределится на дросселе и сопротивлении, а на дуге...

Станок для сборки сердечников запальных свечей двигателей внутреннего сгорания

Загрузка...

Номер патента: 75342

Опубликовано: 01.01.1949

Автор: Кокушкин

МПК: H01T 21/00, B23P 21/00

Метки: сгорания, свечей, сердечников, сборки, двигателей, станок, запальных, внутреннего

...диска 2 один изолятор,Затем производится набивка изоляторов при помощи пневматического устройства, которое имеет цилиндр. Верхняя часть 18 последнего, покоящаяся на корпусе 20, снабжена вверху отверстием для впуска сжатого и выпуска отработанного воздуха. Нижняя часть 19 цилиндра, имеющая в дне четыре отверстия против изоляторов 16 для набивки их цементом, сменная.При движении вверх поворотного диска 2 с изоляторами 1 б последние упираются в съемник 22, который, действуя на тягу 21, открывает канал 23. Через последний в цилиндр пневматического устройства поступает сжатый воздух, в результате чего происходит набивка изоляторов 1 б.При движении диска 2 вниз съемщик 22 отделяет от цилиндра набитые изоляторы и одновременно перемещает...

Трубчатый разрядник продольно-поперечного дутья

Загрузка...

Номер патента: 75668

Опубликовано: 01.01.1949

Автор: Алексеев

МПК: H01T 1/10

Метки: разрядник, трубчатый, продольно-поперечного, дутья

...камеры. В такой конструкции поперечное дутье создается газами, проходящими по полости, образованной между камерой внутреннего (первого) искрового промежутка и корпусом разрядника, а продольное дутье - газами, проходящими через отверстие в дне камеры, Закрывая это отверстие пробкой, можно получить в разряднике только поперечное дутье. Таким образом предлагаемая конструкция позволяет использовать разрядник для работы в различных режимах.На схематическом чертеже предлагаемый разрядник показан в продольном разрезе, где 1 - стержневой электрод разрядника, 2 - внутренний кольцевой электрод, 3 - фибровый или фарфоровый корпус разрядника, 4 - фибровая трубка, внутри которой образуется первый (внутренний) искровой промежуток (между электродами 1...

Счетчик количества срабатываний трубчатых и вентильных разрядников

Загрузка...

Номер патента: 76846

Опубликовано: 01.01.1949

Автор: Мелькумов

МПК: H01T 1/12

Метки: разрядников, количества, вентильных, срабатываний, счетчик, трубчатых

...в исходное положение, а указатель числа срабатываний остается в своем новом положении.Биметаллический элемент может оыть выполнен либо в виде плоской :пластинки, закрепленной одним концом, либо в виде согнутой по спирали пластинки.На фиг, 1 изображена принципиальная схема установки и включения счетчика; на фиг. 2 и 3 - конструкция счетчика в двух проекциях в разрезе,Биметаллическая пластинка 1 (фиг. 2 и 3) прикреплена к корпусу 2 через изолирующую прокладку 3. Свободный конец биметаллической пластинки соединен гибким проводом 4 с корпусом, на котором укреплен искровый наконечник 5 внешнего разрядного промежутка б,В корпусе укреплена ось, на которой свободно вращается храповик 7, жестко связанный с диском 8, имеющим цифры. Храповик...

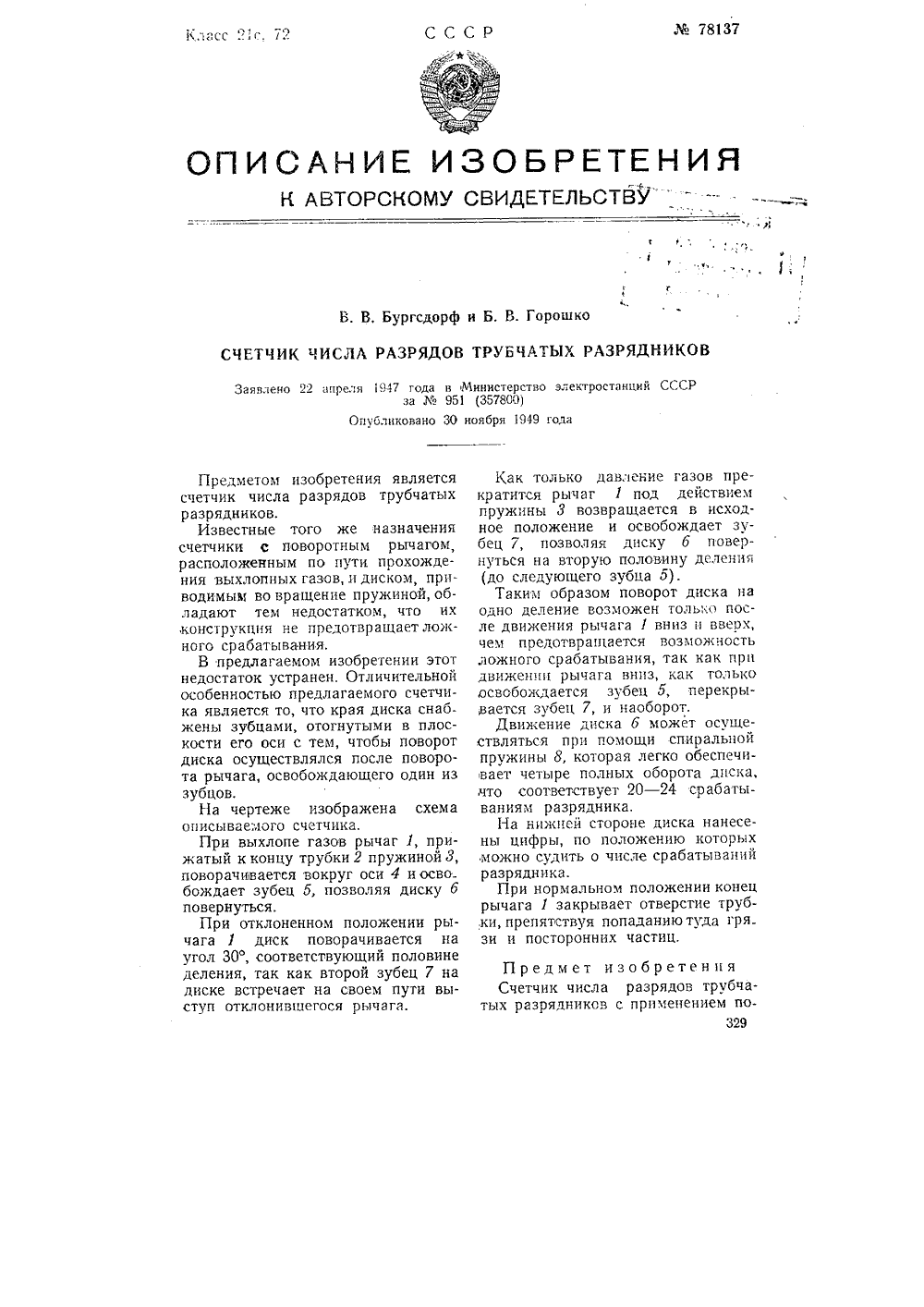

Счетчик числа разрядов трубчатых разрядников

Загрузка...

Номер патента: 78137

Опубликовано: 01.01.1949

Авторы: Бургсдорф, Горошко

МПК: H01T 1/12

Метки: трубчатых, разрядов, счетчик, числа, разрядников

...разрядника.При нормальном положении конец рычага 1 закрывает отверстие труб,ки, препятствуя попаданию туда гря. зи и посторонних частиц. тения являетсядов трубчатых начения ычагом, охождеом, при 1 ной, обчто их ает ложнии этот ительной счетчика снаб в плосповорот повороодин из зубцов.На чертеже изображена схемаописываемого счетчика.При выхлопе газов рычаг 1, прижатый к концу трубки 2 пружиной 3, поворачивается вокруг оси 4 иосво бождает зубец 5, позволяя диску б повернуться.При отклоненном положении рычага 1 диск поворачивается на угол 30, соответствующий половине деления, так как второй зубец 7 на диске встречает на своем пути выступ отклонившегося рычага. Предмет изобретения Счетчик числа разрядов трубча ых разрядников с...

Многократный указатель срабатывания трубчатых разрядников

Загрузка...

Номер патента: 78852

Опубликовано: 01.01.1949

Автор: Савельев

МПК: H01T 1/12

Метки: многократный, указатель, разрядников, трубчатых, срабатывания

...2 вращающийся вместе с осью 3 диск 4. Вращение диску придает спиральная пружина 10, укрепленная между направляющими секторами б.По окружности диска имеется пять фигурных вырезов. Над каждым вырезом отогнуты лапки б, между которыми натягивается проволока - тонкий медный канатпк 7, удерживающий одновременно при помощи проволочки 11 блинкер о, сделанный пз металлической сетки, вставленной в вырез диска.Вращение диска предотвращается стопором 9, который упирается в натянутый канатик 7. При этом вырез диска,с блинкером 3 оказывает 51578852- 2 -Фиг.Фиг. 2 едактор В Чисто 516 ся против выхлопного отверстия раз. рядника, В момент срабатывания разрядника поток горячих газов расплавляет канатик 7 и отбрасывает блинкер 8.При этом диск 4...

Искровой датчик

Загрузка...

Номер патента: 78940

Опубликовано: 01.01.1949

Автор: Гончарский

МПК: G01L 1/00, H01T 15/00

Метки: искровой, датчик

...в го паза. тчик медленных дедарных) сжатия и чающийся тем, чувствительного элеван искровой про.двумя электродами, атмосферу инертно 203 Согласно нзобретенигается искровой датчикдеталей,м,ашики.Датчик представляет собой два металлических электрода, заключенных в баллон, причем один из них может перемещаться под воздействием исследуемых деформаций, меняя тем самым величину искрового промежутка.В основу предлагаемого устройства положена хорошо известная зависимость пробивного напряжения от величины искрового промежутка,Датчик предназначен для фикси; рования медленных деформаций, так как при большой скорости сближения электродов датчик не может обеспечить необходимой точности,Сущность изобретения поясняется чертежом, на котором...

Грозозащитное устройство

Загрузка...

Номер патента: 79940

Опубликовано: 01.01.1949

Автор: Бургсдорф

МПК: H01T 21/00

Метки: грозозащитное

...эскиз предлагаемого устройства.На сгойках 1 опоры, под некоторым углом к ней, укреплены два деревянных бруса-электрода 2 так, что верхний свооодный конец брусанаходится, примерно на расстоянии 1 я от крайнего провода. Этим достигается необходимая координация изоляции, при которой разряд направляется от провода 3 по воздуху на брус и далее на землю вдолстойки 1, минуя гирлянды 4 и траверсу 5.В этом случае имеет место также значительное уменьшение градиента рабочего папряакенил при грозовом перекрытии 1 почти в 3 раза).вследствие чего уменьшается вероятность образования силовой дуги.Гсли дуга все же возникает, то она оказываетсл неустойчивой и благодар 5большой длине самопроизвольно погасает,79940 Установка брусов-электродов легко...

Способ изготовления трубчатых разрядников из органического стекла

Загрузка...

Номер патента: 80958

Опубликовано: 01.01.1949

Авторы: Крылов, Стрельцов, Вершков, Архипов

МПК: H01T 21/00

Метки: трубчатых, разрядников, стекла, органического

...прочность,Если в первом варианте для нропитки бумаги примснястся бад елитовый лак, то во втором варианте предлагается пропитывать сульфитпую бумагу раствором ддолпмера в мономере, с намоткой в трубу на вальцах и последующей полпмерпзацией раствора. Сердечник и его сращивание с трубой производится аналогично первому 1 ьариаддту.Х 80958Согласно третьему варианту, в трубу из сульфцтиой бумаги, пропитанной раствором полимера в мономере или фенол-альдегидцой смолой, заливается раствор полимера в мономере (в этом случае ие требуется заранее выточенного из оргстекла стержня) и производится полимеризация сердечника прц плюсовых пониженных температурах.Согласно четвертому варианту изготовляется трубка, намотанная в два-три слоя...

Многопредельный разрядник

Загрузка...

Номер патента: 89507

Опубликовано: 01.01.1950

Автор: Некрасов

МПК: H01T 1/14, H01T 1/16

Метки: многопредельный, разрядник

...вероятность затягиваниягашения дуги при параллельной работе разрядников и достигается значительное снижениечисла аварий и отключений, однако удорожает разрядник,Сущность изобретения заключается в упрощении конструкции разрядника, достигаемом расположением спиральной пружины клапана,прижимающей его к седлу, между корпусом клапана, выполненнымв виде стакана, ввинчиваемого в трубку разрядника, и его крышкой,снабженной выходным отверстием.На фиг. 1 изображен конец трубки разрядника с клапаном, в рареве; на фпг. 2 - то же, вид сверху.Обозначения; 1 - трубка разрядника, 2 - корпус клапана, 3 - собственно клапан, 4 - спиральная пружина, ирпжпмающая клапан к седлу, 5 - крышка, 6 - гайка, 7 - фвыходнье отверстия в крышке. змет изобретения...

Запальная экранированная неразборная свеча

Загрузка...

Номер патента: 90910

Опубликовано: 01.01.1950

Авторы: Степичев, Каретников, Чижиков

МПК: H01T 13/34

Метки: запальная, свеча, неразборная, экранированная

...герметизатора вокруг центрального электр тральному лятором 5: Особенностью свечи является применение для названной цели глухой гайки, навертываемой на верхний конец центрального электрода,На чертеже изображена запальная свеча в частичном продольном разрезе.Описываемая свеча состоит из следующих основных деталей: стального корпуса 1 с приваренным к нему никелевым электродом 2, центрального электрода, имеющего никелевый наконечник 3 и стальную головку 4, керамического изолятора 5, выполненного из кристаллокорунда, металлического экрана б, и гайки 7.Центральный электрод закреплен в наиболее утолщенной части керамического изолятора 5 на резьбе и термоцементе. Керамический изолятор 5 с центральным электродом закреплен в корпусе 1,...

Многоискровая электрическая запальная свеча

Загрузка...

Номер патента: 86343

Опубликовано: 01.01.1950

Автор: Рянский

МПК: H01T 13/16

Метки: запальная, свеча, электрическая, многоискровая

...1 выполнен с цилиндрической ппжцсй атью,цовой поверхности которого предусмотрена кольцевая канавка.этой частью изолятора и корпусом свечи имеется пебольшоопределяемый из условий термического расширения изоляторапуса.В изоляторе прп помощи термоцементов закреплены центэлектрод 2 п дополнительные электроды 3 и 4, прпчем числопительных электродов может быть и больше двух.Дополнительные электроды выполнены в форме дуговыхтов, частично укрепленных в кольцевой канавке на торцовойизолятора 1Благодаря такому непосредственному сопрпкосповшипо элос массон изолятора улучшаются условия отво;а тепла от эи тем самым уменьпается возможность пх обгоранпя. Егоулучшаются условия очистки свечи от нагара,Для облегчения регулировки зазоров между...

Трехэлектродное искровое реле

Загрузка...

Номер патента: 87748

Опубликовано: 01.01.1950

Автор: Викторов

МПК: H01T 15/00, H01H 47/18

Метки: искровое, трехэлектродное, реле

...5 6, нап)яжением. которое положео . Электродам ) и , расстоянием ме)к- ДУ ЭТИМИ ЭЛЕКТРОДБМ 51, а ТаЖЕ (РОРХО ЭЛЕКТ 1)ОДОБ, ИЗ 5 ЕЦЯ 51 ГЕЛЦеи 1- ну Второго промежутка, пр 5 прочх пеиз.1 снпых параметрах, мокно изменять В ДОВОльцо широких ппеделах П 1)охежток Временц )С)1 еду разрядами.Бо избе)канне иоЗаци; Втооого прохеж 5 та (15 ежду электродами 2 и 1 ультрафиолетоВым излением От первого 5 скрового разряда канал трубки и отверстие 6 Б колпачке 2 распсложеы эксцентрп 10Л" 87748 ., д:аким ООРазоы, что вы ИРЯа(ой сВет От пеРВОГО пскРОВОГО а)аз)яда пе попяда,1( во второй искровый проме;куток. Фг(а фиг. 2 (7 риводится, и качестве п(зиме)я, схеъз д,751 пол(еци 51 ,двух последовятелыых искр В ОднОм разряднике, Где: 7 и 8 - еккОсти,...

Запальная экранированная свеча

Загрузка...

Номер патента: 91800

Опубликовано: 01.01.1951

Авторы: Степичев, Чижиков, Скуридин

МПК: F02P 15/00, H01T 13/36

Метки: свеча, экранированная, запальная

...свинца.В теплоотводную втулку центрального электрода вставляется демпфирующее сопротивление 8, которое благодаря непосредственной близости к искровому промежутку свечи обеспечивает хорошую эффективность экранирования и предотвращает быстрое выгорание и электро- эрозию центрального электрода,М 91800На демпфирующее сопротивление надевается пружина 9 из фосфористой бронзы, после чего эти детали засыпаются герметиком 10, опрессовываются металлической вставкой 11.Узел центрального электрода закреплен стальной заглушкой 12, посаженной на термоцементе. Такое устройство обеспечивает абсолютную герметичность по центральному электроду.Герметичность по корпусу свечи и устранение известных дефектов керамических свечей, сколов, электрического пробоя...

Разрядник для защиты электрических установок от атмосферных перенапряжений

Загрузка...

Номер патента: 94233

Опубликовано: 01.01.1952

Автор: Смирнов

МПК: H01T 21/00

Метки: защиты, атмосферных, электрических, установок, разрядник, перенапряжений

...недостатков,Преимушествами предлагаемой конструкции разрядника по сравнению с известными являются: проще осуществляемый выбор формы и длины поддерживающей изоляторнои конструкции; нормальное вертикальное, а не резко наклонное положение, занимаемое элементами разрядника; взаимозаменяемость отдельных элемептов разрядника, обеспечиваемая без каких-л 14 бо дополнительных требований; возможность более удобного контроля отдельных элементов разрядника.В предлагаемом разряднике рабочие элементы попарно соединены коромыслами, укрепленными в двух взаимно-перпендикулярных плосксстях на поддерживающей конструкции,На фиг, 1 схематически изображен предлагаемый разрядник с подвесной изоляторной конструкцией, в трех проекциях; на фиг. 2 -...

Разрядник для защиты высоковольтных электрических установок от перенапряжений

Загрузка...

Номер патента: 94892

Опубликовано: 01.01.1953

Автор: Смирнов

МПК: H01T 4/18

Метки: электрических, установок, высоковольтных, перенапряжений, защиты, разрядник

...в несколько этажей при помощи тройников 4, причем во всех звеньях колонка 1 связана механически с колонками 2 пирамиды при помощи отрезков 5 труб, Между собой рабочие элементы соединяются механически и электрически при помощи контактных труб 6.Благодаря такой конструкции все усилия (создаваемые ветром, о тяжным тросом и т. д,) воспринимаются всей жесткой системой опорнь изоляторов. Выход из строя одного из звеньев не обязательно привелк аварии, так как жесткости систеМы дост;почно, чтобы временно удержать одну из опорнъх колонок (если нет поаторонгих сил) до Вмешательства обслуживающего персонала.Монтаж разрядника может производится без подьемного крана, лебедок и лесов, так как легкие опорные изоляторы могут быть подняты при монтаже...

Искровое реле

Загрузка...

Номер патента: 95025

Опубликовано: 01.01.1953

Автор: Бакуменко

МПК: H01T 13/50

Метки: искровое, реле

...приспособления достигается уменьшение величины напряжения, требуемого для управления реле.На чертеже схематически представлено устройство предлагаемого искрового реле.Послсднее имеет два полусферических электрода 1, образующих разрядньш промежуток, находящиися под Высоким на пр 51 жением Ц,медостато 1 ным, однако, для того, чтобы пробить его.Для срабатывания реле в откоытой канавке одного из полусферических электродов 1 помещена планкая вставка 2, отделенная от электрода изолирующей прокладкой 3, но своим концом электрически присоединенная к электроду 1,При подаче управляющего электрического импульса Ц плавкая вставка 2 сгорает и ионизирует95025 Предмет изобретения Искровое реле, состоящее извоздушного разрядника с двумя Отв, редактор Е,...

Искровой промежуток вентильного разрядника

Загрузка...

Номер патента: 100578

Опубликовано: 01.01.1955

Авторы: Ерин, Савельев

МПК: H01T 1/00

Метки: вентильного, промежуток, разрядника, искровой

...рабочего п)оме)К 1 тка отгодятся продукты горекця дугп.,Тля увеличения пропускной спос 001 остц ПГК)ОНОГО п)оме лткя Отпо 1 пснце Г с)ке диаметром центрального УглУблспип и цц)1.сгцй Г)л.пегой выпуклости берется цс больпе 9: 16. гГ 1)я Быпмскя продмТо горе- НЦЯ ДУГИ ИЗ ПОЛОСТЦ МС)КДМ ЭЛСКТ)О- да,ц царужпьс боковье стенки кольцевой выпуклости электрода снябжсчь сквозным 1 Отверстиями.Ня чертеже показан поперсчнып разрез вц оизменснного в соответствии с изобретением искрового проме)куткя, применяемого в вентильных разрядниках тцпа РВС.100578 Предмет изобретения Отв. редактор, И, В, МакаровЛ 05024 от 25/У 1 1955 г. Стандартгиа. Объем 0,125 и. гк Тирагк 400. Цена 25 иопТ:биография пал-ва Московская правда, Потаповскп 11 пер., 3. Заи 2778...

Вентильный разрядник постоянного тока с магнитным дутьем

Загрузка...

Номер патента: 104255

Опубликовано: 01.01.1956

Авторы: Иванов, Дубинин

МПК: H01T 1/06, H01T 1/16

Метки: магнитным, вентильный, дутьем, разрядник, постоянного

...из ряда единичных искровых промежутков, включенных последовательно с нелинейными сопротивлениями и расположенных в поперечном магнитном поле.В предложенном разряднике, с целью повышения защитных свойств, каждый единичный искровой промежуток образует дугогасительную камеру с полостью для выдувания электрической дуги. В дугогасительной камере помещены два плоских клинообразных постоянных магнита-электрода, расположенных между дугостойкими изоляционными пластинами в одной плоскости с системой деионизирующих перегородок, установленных в полости на пути движения дуги.Для снижения коэффициента импульса искрового промежутка в предложенном разряднике можно применить коронирующие электроды.На фиг.показанапромежутк 1 и 2 в двух...

Вентильный разрядник

Загрузка...

Номер патента: 104256

Опубликовано: 01.01.1956

Авторы: Савельев, Шматович

МПК: H01T 14/00

Метки: разрядник, вентильный

...2 ц 3, по ооеим сторонам электродов 1 установлены две системы децошзирующх перегородок 8, На кольце 6 закрепле.цы сопротивлеция 9, вкльочецц.ьс параллельно искровому промежутку (для вырав 1 ивафя распределения цапряжеьщя " между едцнишымь искроь 1 ьйи промежутками разряднц,) ь ъ. а 4 ЭЮобеих сторон искрового промежутка располагаются цостояшьыс дцскообразцые магниты верхи магнит показан ца фцг. 1 пунктиром). В таком едицичцом искровом промежутке полости 1 и 11 с децоцизирующимц перегородками 8 образуют двойную дугогасительцую ка меру с магнитным дутьем.Разрядник набирается из подобных единичных искровых промежутков, чередующихся с постоянными магнитами.Искровой промежуток вклк)чается последовательно с рабочим сопротивлением 10 (фиг....

Устройство для осуществления движения электрической дуги по замкнутому контуру

Загрузка...

Номер патента: 112017

Опубликовано: 01.01.1958

Авторы: Шерман, Болотин, Захаров

МПК: G01R 31/333, H01T 1/02

Метки: движения, замкнутому, электрической, дуги, контуру

...т пинцетов. например. для нзмореннн озтаточных тонов в дуготасяцдэтх аппаратах при несетеДОВЫНИН их отнтх-очавоцтет ности.МЗЯ ЭТИ ДДВ 1 ДУДСЕХ 11 З 1многократное РУ На чертеже изображена схема описываемого у: ройства.Устройство состоит из двух паралотедьных разомннутьтх шин 1,концы которых перекрывают их начальные участки.Электрическая дуга. появляющаяся между шпназън в результате Сгорания плавной вгтавкзт 2, прнходттт в двнткенгае под действием влезет;отдвнатт:1 чес 1:1:х сил в направ те указанном стрелой. Дойдя до гьоцюуненътя 15 электрическая дуга Переходит на начальные участнн шин н вновь дтвнэткетзя по замкндцому контуру. Такое двннсеньте ножст 1111 О 20 Г 17 К 1 ТЪ 51 хшогократтто.11 рс"и 1 пнобрстеннъх Гзгройство для...

Устройство управления искровым промежутком

Загрузка...

Номер патента: 116786

Опубликовано: 01.01.1958

Авторы: Арзяев, Чернышев

МПК: H01T 2/02

Метки: искровым, промежутком

...производится с помощью выхлопных газов миниатюрного труочатого разрядника 2, встроенного в один из электродов. Трубчатый разрядник 2 срабатьвает при разряде на него предварительно заряженного конденсатора 3.Для замыкания конденсатора 3 на разрядник 2 могут быть использованы ооычный управляемый искровоЙ промежуток 4, тиратрон или другой прибор, позволяющий с достаточной точностью (по времени) коммутировать импульсные токи.Прн поджигании искрового промежутка 4 срабатывает трубчатый разрядник 2, и под воздействием выхлопных газов замьгкяется цепь между электродами основного промежутка 1.Для снижения пробивного напряжения разрядника 2 при сохранении требуемой длины дуги в нем уста,ювлены дополнительные электроды 5Эти электроды через...

Установка для тренировки разрядников на сверхвысоких частотах

Загрузка...

Номер патента: 117082

Опубликовано: 01.01.1958

Автор: Борисов

МПК: H01P 11/00, H01T 21/00

Метки: сверхвысоких, разрядников, частотах, тренировки

...1, плоскость короткого замыкания которого расположена на расстоянии четверти длины волны от ближайшего бокового плеча тренировочной секции.Тренируемые разрядники 3 подключаются к боковым плечам секции ировки, расположенным для уменьшения габаритов и для снижения огласования по два (или более) в одной плоскости основного волно(коаксиала) .Примененный в установке оконечный элемент (короткозамкнутый поршень) создает отраженную волну, в результате чего появляется возможность равномерной нагрузки всех разрядников, Вследствие этого создаются условия для значительного увеличения числа одновременно тренируемых разрядников,Хорошее согласование (к.с.в.н. менее 1, 3) вдостигается тем, что проводимости тренируемых п117082 рованные в основной...
