Гуттерман

Руднотермическая печь

Загрузка...

Номер патента: 1534261

Опубликовано: 07.01.1990

Авторы: Пыжов, Заборцев, Гуттерман, Сиваковский, Нус

МПК: F27B 3/08

Метки: печь, руднотермическая

Компенсированный преобразователь

Загрузка...

Номер патента: 1403297

Опубликовано: 15.06.1988

Авторы: Ляпкало, Светоносов, Фишляр, Пестряева, Гуттерман, Хохлов, Волвенкин, Денисов

МПК: H02M 7/12

Метки: компенсированный

...действия двухфазного уравнительного реактора 6 работают параллельно со сдвигом коммутационных процессов в одном выпрямителе относительно другого на 60 эл. град. Длительность вентильного тока выпрямителей без учета угла коммутации составляет 120 эл. град., а амилитуа равна половине тока нагрузки. Ток двух иротивофазных всцтилей трансформируется в сетевую обмотку трансформатора 1, а следовательно, протекает и через компенсирующую конденсаторную батарею 9. Этот ток протекает и через стабилизирующие реактор 7 и конденсаторную батарею 8. В силу того, что сопротивления фаз реактора 7 и батареи 8 на частоте сети равны, то ио первой гармонике конденсаторная батарея 9 и сетевая обмотка трансформатора 1 запитываются от источника тока (т. е....

Устройство для питания электротехнологических установок

Загрузка...

Номер патента: 1339534

Опубликовано: 23.09.1987

Авторы: Захаревич, Фишлер, Мусс, Хохлов, Володин, Гуттерман, Пестряева, Светоносов

МПК: G05F 3/06

Метки: установок, электротехнологических, питания

...подключенным к сетевой обмотке трансформатора; на Фиг.З - схема с узлом искусственной коммутации, образованным дополнительной обмоткой трансформатора.Устройство содержит параметрический источник 1 постоянного тока, 25 включающий трехфазный трансформатор 2 с сетевой 3 и вентильной 4 обмот 534чения узла-исскуственной коммутации(к сетевой обмотке, к вентильной обмотке, к дополнительной обмотке трансформатора, как на Фиг,3 и т,п,), по конструктивному выполнению трансформатора, по способу получения сдвига линейных напряжений частей вентильной обмотки и т,+.Сетевые обмотки 3 трансформатора 2, выполненного на двух магнитопроводах, соединены параллельно через уравнительный реактор, шунтированный конденсаторной батареей. В сетевые обмотки 3...

Устройство для питания электротехнологической установки

Загрузка...

Номер патента: 1210238

Опубликовано: 07.02.1986

Авторы: Гуттерман, Володин, Светоносов

МПК: H05B 7/144, G05F 3/06

Метки: установки, электротехнологической, питания

...Затем, постепенноподнимая его, довести до номинального .значения, при котором длительнаэксплуатируется серия.Блок 18 управления выдает сигналблокам 14 и 15 управления реизмомработы, которые через коммута.ционныеэлементы 16 и 17, отключают цепи конденсатора 4 преобразователя 2 идросселя 7 источника 3. При этомпреобразователи 2 и 3 устройства 1переводятся в режим работы источников напряжения, что приводит к снижению выпрямленного напряжения нанагрузке. Одновременно блок 18 управления выдает сигнал принодным механизмам 12 и 13 переключателей ответвлений обмоток 10 и 11, которые устанавливают ответвление обмотки трансФорматоров 8 и 9 в положения, обеспечивающие равномерное деление токовнагрузки между днумя преобразователями 2 и 3 в...

Устройство для питания электроустановок

Загрузка...

Номер патента: 1173487

Опубликовано: 15.08.1985

Авторы: Володин, Светоносов, Гуттерман

МПК: H02J 3/00

Метки: электроустановок, питания

...батарея 3 соединены в 25 три трехфазные звезды 5, которые подключены к фазам питающей сети 6 таким образом, что реактор 2 подключен к отстающей, а конденсаторная батарея 3 - к опережающей фазе сети по отношению к фазе первичной обмотки 4 трансформатора 1, при этом концы фаз вторичной обмотки 7 подключены к трехфазной нагрузке 8, а начала фаз обмотки 7 - к питающей сети, и обмотка 7 выполнена по схеме трехфазный зигн. 35 заг" .Принцип действия устройства поясняется векторными диаграммами (фиг. 2 и 3).40Векторная диаграмма (фиг. 26) построена для случая, когда число витков И вторичной обмотки 7 трансформатора 1 равно нулю и сопротивление нагрузки 8 составляет 0,8 от номинального. Схема параметрического источника тока...

Устройство для питания электротехнологической установки стабилизированным током

Загрузка...

Номер патента: 1150620

Опубликовано: 15.04.1985

Авторы: Светоносов, Гуттерман, Володин

МПК: G05F 3/06, H05B 7/144

Метки: стабилизированным, электротехнологической, питания, установки, током

...- логический элемент ИЗ -имеет один выходи два входа, выходсоединен с выходом 42 блока 39,один из входов - с выходом 47 блока45. Блок 73 - нуль-орган - имеетодин выкод и один вход, выходсоединен с вторым входом блока 72,а вход - с выходом блока 70. Блок74 - элемент задержки - имеет одинвыход 75 и два входа 76 и 77 (выход75 - "Включение", вход 76 - "Отключение", вход 77 - "Включение" ),причем вход 76 соединен с выходом 43блока 39, вход 77 - с выходом 42блока 39, а выход 75 соединен свходом 23 блока 13. Блок 78 - логический элемент И 4 - имеет два входа и один выход, вцход подключен квходу 27 блока 14, один из входовсоединен с выходом 75 блока 74, второй - с выходом 17 блока 13. Входы22 и 26 соединены с выходом блока 39Блоки 79 - 81 -...

Устройство для питания электрических установок

Загрузка...

Номер патента: 307701

Опубликовано: 15.07.1984

Авторы: Ильинский, Михайлов, Гуттерман

МПК: G05F 1/12

Метки: питания, электрических, установок

...дросселя 1 с индуктивным сопротивлением й. = - конденсаторной батареи 2 с емкостным сопротивлением "днагрузки 3 и двух однофазных источников напряжения 4 и 5. Поскольку в такой системе ток в цепи нагрузки 3 описывается уравнением,О -(1,Н 3 хгде (1 - вектор напряжения источника 4;0 - вектор напряжения источни -2ка 5,очевидно, что для регулирования величины тока нагрузки необходимо идостаточно изменять либо амплитуду,либо фазовый сдвиг напряжения одногоиз источников по отношению к напряжению другого, либо то и другое одновременно.При питании трехфазной нагрузкиГв зависимости от того, к каким точкам схемы подключены сопротивления трехфазной нагрузки (3, 3, 3") и от способа соединения реактивных элементов (1, 1, 10 и 2, 2, 2 ),...

Установка для нанесения покрытий на медную фольгу

Загрузка...

Номер патента: 1096311

Опубликовано: 07.06.1984

Авторы: Дятленко, Финкель, Гибер, Гуттерман, Смирнов, Пуолокайнен, Россенков

МПК: C25D 21/12

Метки: покрытий, медную, фольгу, нанесения

...фольги при изменениях усилий натяжения на намоточной и смоточной шпулях вследствие перехода привода задагчикя скорости В режим динамического тсрможения при увеличении усилия натяжения, что вызывает появление периодических полос на фольге уолтги по дли 11 е установки.1 тостЯВлсе 1111 с 1 Я Цель ДосГигаетсвтам что в установку для нанесенияпокрытий ,тя медную фольгу, ссдержащу 1 о ряд гальванических Ванн узлытранспортировки фольг 1 через ва; ны,1 ттшполнт" тнЕЕВтДЕ НЯтРЯБЛЯК)ЦЕИХ РОликов с привацамы. Узлы смотки 11 нямотктл рулота с Г 1 риГодами и боки рагу.ЧИРОВЯНИЯ МОП НОСТИ ПРИВОДОВ УЗЕВ ЗЯЦЯ нтя скорости:тротяжки фольги с приводс 1., 15 напраВляющие поляки снс 1 бжены иЕДтлвицуЯЛЬН 1 ГМИ ЗЛЕКТтЗОПРИБОЦсМИ Я УЗЛЬ ЗЯ" ,цяния...

Устройство для питания электротехнологической установки стабилизированным током

Загрузка...

Номер патента: 1095460

Опубликовано: 30.05.1984

Авторы: Володин, Светоносов, Гуттерман

МПК: H05B 7/144

Метки: электротехнологической, установки, питания, стабилизированным, током

...0,65 где (-а), (+Ь) - максимальные отклонения напряжения питающей сети в долях отноминального, принятого за единицу,й - число преобразователей источника напряжения в источниктока.На чертеже схематически изображено предлагаемое устройство.Устройство содержит три преобразователя источника напряжения в источник тока - нерегулируемые параметрические источники 1-3 тока (ПИТ),подключенные параллельно между собойчерез согласующие нерегулируемыетрансформаторы 4 - 6 к общим шинамнагрузки 7, и один параметрическийисточник 8 тока, подключенный черезрегулируемый согласующий трансформатор 9 к тем же общим шинам нагрузки 7. Трансформатор 9 имеет ответвления на первичной обмотке. Ответвление 10 - стационарное, остальныеответвления 11 - 15...

Статический источник реактивной мощности (его варианты)

Загрузка...

Номер патента: 1035725

Опубликовано: 15.08.1983

Авторы: Шидловский, Фишлер, Пестряева, Трофименко, Володин, Гуттерман, Музыченко, Светоносов

МПК: H02J 3/18

Метки: источник, его, статический, мощности, реактивной, варианты

...45 сети, а вторым - к общей тохе соеди-. реактор и конденсаторная батарея нения конденсаторной батареи и неупнастроены в резонанс, вследствие . равляемого реактора, сопротивление . этого ИРМ, выполненные на базе дан- неуправляемого реактора. сОставляет ных источников, имеют большую уста,5-24,5 Ъ от сопротивления конденновленную мощность. Кроме того, та- . 5 О .саторной батареи на частоте сети, кие устройства имеют невысокую на- а управляемая индуктивная цепь выдежность, вследствие возникновения . полнена линейной,.причем неуправляебольших перенапряжений на конденса- мые цепи соединены в электрический торной батарее и неуправляемом реак- треугольник, к вершинам которого торе при разрывах в цепи управляемо подключены фазы...

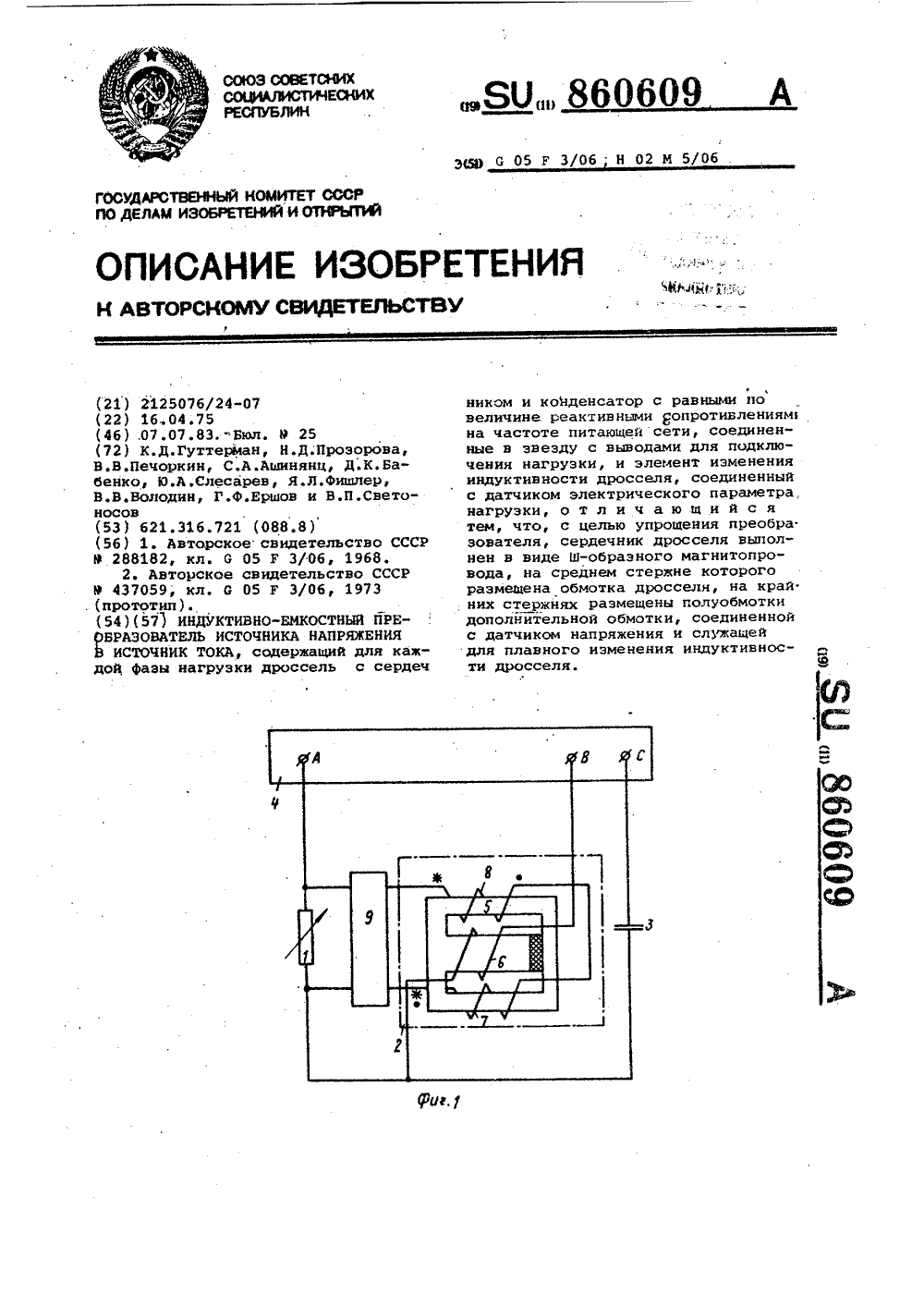

Induстivе-сарасiтivе vоlтаgе source-то-сurrеnт source соnvеrтеr

Загрузка...

Номер патента: 860609

Опубликовано: 07.07.1983

Авторы: Светоносов, Володин, Ашинянц, Фишлер, Прозорова, Печоркин, Ершов, Слесарев, Гуттерман, Бабенко

МПК: G05F 3/06

Метки: соnvеrтеr, source, source-то-сurrеnт, vоlтаgе, induстivе-сарасiтivе

...нагрузки 1, включенной в первую фазутрехлучевой звезды, регулируемыйдроссель 2 во второй фазе и емкость3 в третьей, выводы 4 предназначены для подключения к трехфаэнойсети. Регулируемый дроссель 2 выполнен в виде трехстержневого магнитопровода 5 с зазором на среднем стержне, несущем основную обмотку 6. 60На замкнутом участке магнитной системы размещены половины 7 и 8 шунтирующей обмотки, подключенной черезсогласующее устройство 9 параллельно нагрузке. 1. На графике семейства внешних характеристик предлагаемого устройства точка С - уровень линейного напряжения сети.Данные ИЕП работает в режиме стабилизации тока при изменении сопротивления нагрузки 1 от короткого замыкания до некоторого граничного значения. При этом индуктивность обмотки...

Регулируемый индуктивно-емкостный преобразователь источника напряжения в источник тока

Загрузка...

Номер патента: 860658

Опубликовано: 15.04.1983

Авторы: Печоркин, Светоносов, Володин, Бабенко, Прозорова, Фишлер, Замараева, Ашинянц, Ершов, Гуттерман

МПК: H02M 5/04

Метки: источника, регулируемый, индуктивно-емкостный, источник

...напряжения н источник тока.Преобразонатель представляет собой для каждой фазы нагрузки соединен-.ные в звезду силовой трансформатор 1дроссель 2 и конденсаторную батарею 3,реактинное сопроткнление которой ранс, реактивному сопротивлению дросселя 2 на частоте питающей сети. Дрос- уО1с 1 де .л линейное напряженке гитающей сети,рак:кнное сспротивлениедросселя 2 и конденсаторной сатареи з. При насыщенном дросселс б и ненасыще: ном дросселе 7 часть первичнойОбмотки -". сил 01.ОГО т ра 1 сформатора .заключенная между промежуточным выВодом 8 пе 1 вкное обИОтки 4 1:, Выводом дросселя насыщения б, обтекаетсяполным током 3. и ток нагрузки раВЕН:Б Ф3,2где Ф - число витков первкчной обмотки 4 силового трансформатора 1;42 - число Витков...

Индуктивно-емкостной преобразователь источника напряжения в источник тока

Загрузка...

Номер патента: 1001062

Опубликовано: 28.02.1983

Авторы: Гуттерман, Швангирадзе, Бахтадзе

МПК: G05F 3/06

Метки: источника, индуктивно-емкостной, источник

...еснизу, когда при уменьшений сопротивления нагрузки напряжение на элементахпреобразователя остается неизменным.ограничение сверху, когда напряжениена элемертах преобразователя остается неизменным при увелицении сопротивления нагрузки,Рассмотрим принцип работы преобразователя при ограничении напряжем я сверху.1 огда напряжение на нагрузке (вектор ОА) меньше фазового напряженияЩ01, напряжение между отводом первич-ной обмотки трансформатора и нейтральсети (вектор 00, ) находятся в противофазе с напряжением на нагрузке и,если на первичную обмотку трансформатора блока управления вентилями пода- Зфется напряжение, синхронное по фазес током нагрузки, управляемые вентили 4 и 5 запираются.Увеличение напряжения на нагрузкуприводит к уменьшениЮ...

Устройство для регулирования мощности дуговой электропечи

Загрузка...

Номер патента: 993492

Опубликовано: 30.01.1983

Авторы: Платонов, Васильев, Смирнов, Гуттерман

МПК: H05B 7/148

Метки: дуговой, мощности, электропечи

...2 напряжения на 0дуге выше заданного порогового значения. При этом сигнал с выхода элемента 15 совпадения открывает ключевойблок 16 и, воздействуя на первые управляющие входы соответственно блока Мкоммутации и блока 8 питания, включает двигатель 11 перемещения электрода на номинальное напряжение. В 92 4 момент достижения скорости электрода, измеряемой с помощью датчика 12 скорости перемещения электрода, величины скорости переключения, задаваемой с помощью блока 6 задания, на выходе блока 4 сравнения появляется сигнал, который поступает через открытый ключевой блок 16 на вторые управляющие входы соответственно блока 7 коммутации и блока 8 питания.В результате этого на двигатель 11 перемещения электрода подается напряжение с блока 8...

Устройство для регулирования мощности дуговой электропечи

Загрузка...

Номер патента: 974611

Опубликовано: 15.11.1982

Авторы: Гуттерман, Васильев, Мухин, Платонов, Смирнов

МПК: H05B 7/148

Метки: мощности, электропечи, дуговой

...блок 4 сравнения, блоки 5 и б задания, блоки 7 и 8 питания, двигатель 9 перемещения электрода, датчик 10 скорости перемещения электрода, блоки 11 и 12 коммутации, ключевые блоки 13 и 10 14,.блок 15 определения величины пауз тока дуги, пороговый элемент 16.Блок для определения величины пауз тока дуги содержит нуль-орган 17, ключевой блок 18, генератор 19 импульсов, счетчик 20 1 з импульсов.Устройство работает следующим образом.При превышении сигнала, пропорционального величине пауз тока дуги, поступающего с блока 15 порогового значения, появляется сигнал на выходе порогового элемента 16. Этот сигнал закрывает ключ 13, открывает ключ 14 и, воздействуя на блок 12 коммутации, подключает двигатель 9 перемещения электрода на...

Дыропробивной пресс комбинированных ножниц

Загрузка...

Номер патента: 927423

Опубликовано: 15.05.1982

Авторы: Болсунов, Хотин, Рабинович, Гуттерман

МПК: B23D 33/00

Метки: ножниц, дыропробивной, комбинированных, пресс

...с центром кернения.Эффект использования предлагаемого пресса заключается в снижении трудоемкости наладки (совмещения пуансона с центром кернения) и улучшении условий ее осуществления. формула изобретения Дыропробивной пресс комбинированных ножниц для резки проката, содержащий ползун, связанный с ним пуансонодержатель и узел совмещения осипуансона с центром кернения, содержащий кинематицески соединенный с ручным приводом поворотный элемент, свя.занный с сопряженной с ним.детальюпресса с возможностью относительногоосевого перемещения и поворота посредством пальца и спирального паза,о т л и ч а ю щ и й с я тем, цто,с целью снижения трудоемкости наладки, пуансонодержатель снабжен пружиной, связывающей его с ползуном свозможностью...

Устройство для регулирования мощности руднотермической печи

Загрузка...

Номер патента: 873481

Опубликовано: 15.10.1981

Авторы: Смирнов, Гуттерман

МПК: H05B 7/148

Метки: руднотермической, печи, мощности

...номинальноенапряжение. При этом на выходе формирователя импульсов 16 появляется 20 импульс, который открывает .на определенное время ключи 24 и 26 и сигналыс выхода блока 3 для определенияактивного сопротивления и выходаблока 19 для определения косинуса 25 сдвига Фаз между током фазы и питающим напряжением поступают на входыблоков 20 и 21 памяти соответственно. При перемещении электрода сигналы с импульсного датчика 14 пере- ЗО мещения электрода поступают на входсчетчика импульсов 15.Сигналы с выхода счетчика импульсов 15 поступают напервый вход блока 5 сравнения,на вто" Рой вход которого поступает сигнал с блока 7 задания. При перемещении электрода вниз на заданную величину на выходе блока 5 сравнения появляется сигйал, который...

Регулятор мощности дуговой электропечи

Загрузка...

Номер патента: 873480

Опубликовано: 15.10.1981

Авторы: Эдемский, Тимошин, Смирнов, Гуттерман

МПК: H05B 7/148

Метки: электропечи, дуговой, регулятор, мощности

...13.Устройство работает следующим образом.Сигнал с датчика 1 тока дуги поступает на вход блока 7 для определения длительности пауз тока дуги и5 далее на вход порогового элемента 8. , При возникновении положительного перерегулирования процесса ликвидации отклонения электрического режима фазы от заданного, которое вызывает10 появление пауз тока дуги, превышающих по величине уставку порогового элемента 8, на.его выходе появляется сигнал, который поступает на первый вход элемента 9 совпадения. 5 При движении электрода вверх сигнал с датчика 12 скорости двигателя, в качестве которого может быть использован,тахогенератор постоянного тока., положительный, Поэтому, поступая на щ второй вход элемента 9 совпадения, он вызывает появление сигнала...

Автоматический регулятор мощности дуговой электропечи

Загрузка...

Номер патента: 873479

Опубликовано: 15.10.1981

Авторы: Смирнов, Гуттерман

МПК: H05B 7/148

Метки: мощности, электропечи, регулятор, дуговой, автоматический

...электрода 9 через откры-44.СССР 5 тый ключевой блок 13 номинальное напряжение. Сигнал с датчика скорости перемещения электрода поступает на первый вход блока сравнения 4, на второй вход которого поступает сигнал с блока задания 6, пропорциональный величине скорости переключения.При этом скорость переключения определяют из решения уравнения ч сч(1-ед-)3 причем величина С находится из условия минимума величины Фо, определяемой следующими уравнениямиФ сф Ч - установившаяся скоростьдвижения электрода при номинальном напряжении на двигателе перемещения электроданачальное запаздывание всистеме двигатель-электрод,обусловленное зазорами в:кинематических передачах;Т - электромеханическая по 6 тоянная времени системз двигатель - электрод;Ги -...

Устройство для определения градиента потенциала в столбе дуги дуговой электропечи

Загрузка...

Номер патента: 873478

Опубликовано: 15.10.1981

Авторы: Гуттерман, Смирнов

МПК: H05B 7/148

Метки: столбе, электропечи, потенциала, дуговой, дуги, градиента

...положительной полярности, который открывает ключ 19 на интервал времени, необходимый для прохождения сигнала с блока для определения напряжения на дуге 1 в блок памяти 23. При движении электрода вверх сигналы с импульсного датчика перемещения электрода 17 через открытый ключ 21 поступают на вход счетчика импульсов 29. В момент окончания движения электрода вверх сигнал на выходе блока 27 исчезает. Это приводит к появлению импульса отрицательной полярности на выходе блока дифференцирования 28, запиранию ключа 21 и открыванию ключа 22. Импульс отрицательной полярности на выходе блока 28 открывает ключ 20 на время, необходимое для прохождения сигнала с блока для определения напряжения на дуге 1 на первый вход элемента вычитания 25, на...

Устройство для регулирования мощности руднотермической печи

Загрузка...

Номер патента: 873477

Опубликовано: 15.10.1981

Авторы: Смирнов, Гуттерман

МПК: H05B 7/148

Метки: мощности, печи, руднотермической

...прОмежуток времени срабатывает реле временй 24, которое открывает ключевые блоки 13 и 15, включает реле вре"э меии 23 и, воздейсгвуя на блок комму- рр тации 25, включает двигатель перемещения электрода 7 на номинальное напряжение (Ои) . При этом в блоки памяти 17 и 18 поступают значения тока фазы и полезного напряжения с дат- З чика тока фазы 2 и блока определения напряжения 1, а двигатель 7 начинает перемещать электрод. Через заданный промежуток времени срабатывает реле времени 23, которое запускает реле времени 24, открывает ключевые 4 О блоки 14 и, 16 и, воздействуя на блок коммутация 25, выключает двигатель перемещения электрода 7. При этом, на выходе блоков вычитания 20 и 21 образуются сигналы, пропорциональные приращению тока фазы...

Автоматический регулятор мощности трехфазной дуговой электропечи

Загрузка...

Номер патента: 873476

Опубликовано: 15.10.1981

Авторы: Гуттерман, Смирнов

МПК: H05B 7/148

Метки: автоматический, дуговой, регулятор, мощности, трехфазной, электропечи

...ключ 11 на вход блока сравнения 2, где сравнивается с сигналом, поступающим с блока задания 3через ключ 12. Сигнал, пропорциональный разности отклонения напряженияна дуге от заданного значения ( дед) поступает на один из входов блока деления 16, на второй вход которого поступает сигнал, пропорциональный величине напряженности столба. дуги 1). Сигнал (Д(ф поступает свыхода блока деления 16 на усилитель4 и далее через ключ 13 на двигатель перемещения электрода 5. Таким образом, величина общего коэффициента усиления системы регулирования не зависит от коэффициента уси-.ления печи , который меняется походу плавки в значительных пределах,Величинавычисляется по ходуплавки автоматическим образом. Релевремени 20 срабатывает через заданное...

Регулятор мощности трехфазной дуговой электропечи

Загрузка...

Номер патента: 873475

Опубликовано: 15.10.1981

Авторы: Гуттерман, Смирнов

МПК: H05B 7/148

Метки: регулятор, мощности, электропечи, трехфазной, дуговой

...11-14, блок коммутации 15, блок деления 16, блок 17 для оп 1 ределения градиента потенциала в столбе дуги, ключевой блок 18, блоки. совпадения 19 и 20, нуль-органы 21 и 22, датчики линейных напряжений сети 23 и 24.Устройство работает следующим образом.При автоматическом зажиганиидуг номинальное напряжение,с блоков ком-. 15 мутации 15 регуляторов каждой фазы подается на соответствующие двигатели перемещения электродов 5. В результате этого три электрода движутся вниз. В моменты касания электрода ми шихты вырабатываются сигналы на выходах пороговых элементов 8, 8 и 8 , которые отключают. ключевые.блояки 13 и поступают на входы блока совпадения 19. В момент, когДа пос ледний из трех электродов касается шихты, на выходе блока совпадения...

Устройство для регулирования электрического режима трехфазной руднотермической печи с непроводящей подиной

Загрузка...

Номер патента: 873474

Опубликовано: 15.10.1981

Авторы: Гуттерман, Смирнов

МПК: H05B 7/148

Метки: электрического, непроводящей, подиной, трехфазной, печи, руднотермической, режима

...блока алгебраического сложения 15 поступает сигнал с датчика,5 угла сдвига фаз между током дуги отстающей фазы и током дуги регулируемой фазы. Сигнал с выхода блока умножения 9.поступает на первый вход блока для алгебраического сложения 16. Сигнал с датчика 5 угла сдвига фаз между током дуги отстающей Фазы и током дуги регулируемой фазы поступает на вход блока для вычисления синуса б и на вход блока для вычисления косинуса 8. Сигнал с выхода блока для вычисления синуса б поступает на вход блока умножения 10, на второй вход которого поступает сигнал с выхода блока умножения 13. На первый вход блока умножения 13 поступает сигнал с датчика тока дуги регулируемой фазы 2, а на его второй вход - сигнал с блока ввода параметра активного...

Регулятор мощности дуговой трехфазной электропечи

Загрузка...

Номер патента: 873473

Опубликовано: 15.10.1981

Авторы: Смирнов, Гуттерман

МПК: H05B 7/148

Метки: трехфазной, регулятор, мощности, электропечи, дуговой

...совпадения 23. Блок индика" ции отключения печи содержит трансформаторы напряжения 24-2 бпервичная обмотка которых включена между зажимом электрододержателя и штырем, замурованным в подину для каждой фазы печи, элементы индикации нуля 27"29. Регулятор мощности для электродуговой печи работает следующим образом.При включении печи, когда дуги не горят, появляется сигнал на выходе блока для обнаружения одновременного обрыва трех дуг 9, который запирает ключи 11 и 12 и, воздействуя на коммутатор 15 через открытый ключ 14, подает на якорь двигателя перемещения электрода 5 номинальное напряжение. Ключ 13 при этом открыт. Двигатель перемещения электрода 5 перемещает электроды до момента соприкосновения их с,шихтой. В момент...

Устройство для питания однофазной активно-индуктивной нагрузки

Загрузка...

Номер патента: 873471

Опубликовано: 15.10.1981

Авторы: Сельский, Мухин, Гуттерман

МПК: H05B 6/08

Метки: нагрузки, питания, активно-индуктивной, однофазной

...8, достигается тем, что датчиком б измеряется напряжение на первичной обмотке трансформатора 3, вы 5 ходной сигнал датчика на элементе сравнения 5 сравнив ется с сигналом 1уставки 7, равным 3 0 а сигнал,лин,фнебаланса подается на вход блока уп- Я равления переключением отпаек 2 индуктивно-емкостного преобразователя.Симметричное распределение нагрузки на питающую сеть при напряжениина первичной обмотке трансформатораф 15 равном У О обеспечивается в том случаеесли соьЧ контура равен 1,0. В случае нарушения этого равенства датчики тока 12 и напряжения 11 выдают сигналы на стабилизатор коэффициента мощности 10, на выходе которо- ф го формируется напряжение, пропорциональное фазовому сдвигу между током и напряжением нагрузки. Это напряжение...

Регулируемый стабилизатор тока

Загрузка...

Номер патента: 873352

Опубликовано: 15.10.1981

Авторы: Григолишвили, Швангирадзе, Суладзе, Гуттерман, Кикнадзе, Навдарашвили, Тадумадзе, Геленидзе

МПК: H02M 5/06

Метки: стабилизатор, регулируемый

...нагрузка Я,Принцип работы устройства состоит в следующем, 0Индуктивно. емкостный преобразователь, например, собранный по схеме, показанной начертеже, при условии Х - Хявляется источником тока, т.е, ток Р а н ветви ОА не зависит от величины нагрузки, соответственно токЭи в цепи нагрузки не зависит от величинысопротивления нагрузки Я Н.Для регулирования тока нагрузки по задан.ной программе изменяют ток управления Зув цепи обмотки управления, питаемой от источника постоянного тока. При этом насыщаетсясердечник трансформатора, изменяется коэффициент трансформации и при неизменном токе3, в обмотках индуктивно.емкостного преоб.разователя устанавливается другая величина тока нагрузки 3 м, соответствующая току управления 2, Таким образом,...

Индуктивно-емкостной преобразователь источника напряжения в источник тока

Загрузка...

Номер патента: 873231

Опубликовано: 15.10.1981

Авторы: Григолишвили, Суладзе, Швангирадзе, Гуттерман, Тадумадзе

МПК: G05F 3/06

Метки: источника, индуктивно-емкостной, источник

...преобразователь источника напряжения в источник тока ( ИЕП ) состоит из двух согласующих трансформаторов 1 и.2, сУммавыходных мощностей которых равнасумме потребляемой мощности нагрузкии реактивных элементов - конденсаторной батареи 3 и дросселя 4, которыесоединены в "звезду", одним лучом:которой является последовательно соединенные обмотки согласующих трансфор,маторов 1 и 2, вторым лучом, отстающим от первого по фазе - дроссель 4и третьим - батарея конденсаторов 3,реактивное сопротивление которой рав5но реактивному сопротивлению дросселя. Ко вторичным обмоткам трансформаторов, соединенным последовательно, подключена нагрузка 5,На векторной диаграмме (фиг, 2) 20О - первичное напряжение (фазное )на трансформаторе 1, О -...

Индуктивно-емкостный преобразователь источника напряжения в источник тока

Загрузка...

Номер патента: 873230

Опубликовано: 15.10.1981

Авторы: Григолишвили, Швангирадзе, Гуттерман, Геленидзе, Тадумадзе, Суладзе

МПК: G05F 3/06

Метки: источник, индуктивно-емкостный, источника

...при переходе источникав режим холостого хода при НН оотеоретически -,О и соответственно стремятся в бесконечность напряжения навсе элементы установки. Практическипри наличии согласующего трансформатора железо сердечника трансформатора насыщается уже прик= 1,214(фиг. 2), нагрузка становйтся чистоиндуктивной и, как показано на векторной диаграмме (фиг. 2), напряжение на конденсаторной батарее увеличивается примерно в 2,6 раза, ана дросселе в .1,б раза. Соответственно для обеспечения работы известногоустрОйства, рассчитанного на номинальный режим, в режиме холостого ходанеобходимо увеличение установленноймощиости конденсаторной батареи Св 6,75 раза, а дросселя Ь в 2,5 раза,Для ограничения возрастания напряжений на элементах устройства...

Автоматический регулятор мощности дуговой электропечи

Загрузка...

Номер патента: 864602

Опубликовано: 15.09.1981

Авторы: Гуттерман, Смирнов

МПК: H05B 7/148

Метки: мощности, регулятор, электропечи, дуговой, автоматический

...с выхода блока 7 определения длительности паузтока дуги поступают на вход сумматора 18. Если за заданный интервалвремени величина на выходе сумматора 18 не превышает порог срабатывания порогового элемента 19. то навыходе порогового элемента 19 сигнал равен нулю. При этом на выходефнуль-органа 20 образуется сигнал,равный нулю, который запирает ключ22 и поступает на первый вход блока24В момент поступления на второйвход этого блока сигнала с реле времени 16 (н момент окончания очередного временного цикла) на выходеблока 24 совпадения появляется сигнал, который открывает ключ 21. Блоксравнения 14 устроен таким образом,что в случае, если сигнал к=а,-ЬОбольше нуля, то на его выходе образуется "1", а если он меньше нуля,то "0". Сигнал с...
