Гримитлин

Воздухораспределитель

Загрузка...

Номер патента: 1793165

Опубликовано: 07.02.1993

Авторы: Давыдов, Баландина, Панкин, Гримитлин, Овчинников

МПК: F24F 13/06

Метки: воздухораспределитель

...совместно с поворотом осей 3, причем их концы с контргрузами 4 опускаются, Синхронность поворота створок 2 на равные углы обеспецивается за счет взаимодействия фрикционных пар, образуемых втулками б, .выполняемьми, например, из резины, В результате скорость вь 1 пуска струй воздуха из патрубка 1 остается стабильной несмотря на уменьшение расхода подаваемого воздуха. Одновременно снижается количество воздуха; эжектируемого через щель 8. Расход воздуха через щель 8 зависит от разрежения под створками 2, определенного величиной импульса количества движения воздуха в струях, сформированных в патрубке 1, Поскольку расход подаваемого воздуха уменьшился, соответственно снижается и колицество эжектируемого из помещения воздуха через щель...

Вентиляционное устройство

Загрузка...

Номер патента: 1737230

Опубликовано: 30.05.1992

Авторы: Гримитлин, Панкин, Баландина, Овчинников

МПК: F24F 13/06

Метки: вентиляционное

...на регулируемых направляющих10 с возможностью углового поворота. Направляющие 10 выполнены в виде регулировочных винтов,Устройство работает следующим образом, 40Приточный воздух из магистрального воздуховода не показан) нагнетается в короб 1, Воздух перед входом в насадок 3 под действием соударения встречных плоских струй, образующихся при прохождении в 45 воздушном канале 12, между горизонтальной продольной пластиной 9 и верхними полками 6 Е-образных боковых стенок 4 насадка 3, теряет свою скорость, Выходящий из продольной щели 2 поток воздуха с пони женной скоростью поступает в рабочую зону помещения (не показано) симметричными струями под определенным углом, заданным отражателем 11 потока, 55 Вертикальные лопатки 8...

Фильтровентиляционный агрегат для сварочных работ

Загрузка...

Номер патента: 1666161

Опубликовано: 30.07.1991

Авторы: Гордон, Цыганков, Коузов, Гримитлин

МПК: B01D 46/02

Метки: работ, фильтровентиляционный, сварочных, агрегат

...20 и радиального прямоточного вентилятора 21, а затем через совпадающие отверстия 24 в горизонтальной части нижнего переключательного клапана 23 и отверстия 26 для выхода очищенного воздуха в основании 2 выбрасывается из агрегата наружу,Регенерация тканевого фильтра 13 путем его мгновенного энергичного вытряхивания и обратной продувки происходит комплексно за счет изменения направления потока воздуха. Для этого переключательные клапаны 22 и 23 с помошью, например. соленоидов 29 и 30 устанавливаются таким образом, чтобы отверстия 9 для проходавоздуха в горизонтальной перегородке 8 совпали с отверстиями 24 в горизонтальной части переключательного клапана 22, отверстия б во внутреннем цилиндре 5 были перекрыты промежутками между...

Осветительно-вентиляционное устройство

Загрузка...

Номер патента: 1627778

Опубликовано: 15.02.1991

Авторы: Пятигорский, Панкин, Гримитлин, Айзенберг

МПК: F21V 33/00, F21V 29/00

Метки: осветительно-вентиляционное

...щелью 2,входное 3 и продольные выходные 4вентиляционные отверстия. Входноеотверстие 3 подключено к системевентиляции или кондиционировання 15воздуха. Каждое выходное отверстие 4снабжено с наружной стороны канала 1патрубком 5 с направляющими лопатками 6, установленными перпендикулярно оси световода. Патрубок 5 имеет 20входное 7 и выходное 8 окна, причемвходное окно 7 совмещено с выходнымотверстием 4, перед которым размещенрегулируемый винтами 9 щиток 10, Завыходным окном 8 патрубка 5 установлены регулируемые пластины 11 на стойках 12 в осях 13, причем стойки размещены по торцам патрубка 5Осветительно-вентиляционное устройство работает следующим образом. 30Приточный вентиляционный воздух,обработанный и очищенный до требуемыхкондиций в...

Воздухораспределитель

Загрузка...

Номер патента: 1545037

Опубликовано: 23.02.1990

Авторы: Гримитлин, Келина, Шуманн, Лесков, Мысливец, Лауб, Осадчий, Живов, Пеньям

МПК: F24F 13/06

Метки: воздухораспределитель

...и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д. 1/5 Производственно-издательский комбинат "Патент", г.ужгород, ул.Гагарина, 101 Изобретение относится к вентиляционной технике и может быть использовано для раздачи притоцного воздуха в помещениях различного назначения.,Цель изобретения - улучшение аэродинамических и акустических характеристик.На чертеже изображен воздухораспределитель, продольный разрез. 10Воздухораспределитель содержит расширяющийся по ходу воздуха корпус 1 с входным отверстием 2, закрепленный в нем по оси шток 3 и установлен 1ный на штоке 3 с возможностью осево г перемещения отражатель 1 с вогнутй боковой поверхностью 5, отражатель 1 снабжен дном 6, выполненным в виде шарового сегмента, сопряженным с...

Вентиляционное устройство

Загрузка...

Номер патента: 1537974

Опубликовано: 23.01.1990

Авторы: Туманов, Гримитлин

МПК: F24F 7/06, F24F 13/08

Метки: вентиляционное

...2 - 8 с механизмами9 - 11,управления, при этом поворотные пластины 3 - 7 выполнены в видеравнобочных трапеций, последовательносопряженных боковыми сторонами с чередованием больших и меньших оснований,а крайние поворотные пластины 2 и 8 25выполнены в виде прямоугольных трапеций.Поворотные пластины 3 - 7 могутбыть выполнены в виде равнобочных треугольников, а пластины 2 и 8 - в Зовиде прямоугольных треугольников. Механизмы управления (тяги) в данномслучае обслуживают: тяга 9 - пластины 2 и 8, тяга 10 - пластины 3, 5 и7, тяга 11 - пластины 4 и 6,35Устройство работает следующим образом. Для создания максимального удаления вредностей иэ эоны их образования в зависимости от местонахождения этой зоны можно открыть только пластины 3 и 5....

Способ вентиляции помещения

Загрузка...

Номер патента: 1523853

Опубликовано: 23.11.1989

Авторы: Яшкуль, Келина, Гримитлин, Булаковская, Осадчий, Мысливец, Живов

МПК: F24F 7/00

Метки: вентиляции, помещения

...Авторское свидУ 1368583, кл. Р 24 обретение относится к област м.б. использовано яции помещений по- Цель изобретения - чности вентиляции ия траектории сумтруи приточного яют одна над друя направлена под образованием сумэменяют соотношени1523853 Для того, чтобы подвижность воздуха в рабочей зоне при максимальном расходе воздуха не превышала нормируемую величину в этом режимеФ5 обеспечивают наибольшую длину суммарного потока до места ее внедрения в рабочую зону за счет выпуска ее в направлении, близком к горизонтальному,1 ОПри снижении расхода приточного воздуха (в связи с уменьшением теплопоступлений в помешение) нормируемую подвижность воздуха в рабочей зоне и отсутствие застойных (плохо вен тилируемых) эон обеспечивают...

Воздухораспределитель

Загрузка...

Номер патента: 1499075

Опубликовано: 07.08.1989

Авторы: Баландина, Гримитлин, Овчинников, Кример, Агафонов, Панкин

МПК: F24F 13/06

Метки: воздухораспределитель

...и уравновешиная величину динамического давления. В результате скорость выпускапотока водуха из патрубка 1 остается постоянной, сохраняются неизменными схем циркуляции и зона действияприточной струи, что обеспечинает 54поддержание требуемых санитарно-гигиенических условий Труда в рабочей зоне помещения, По мере увеличения теплоизбытков в помещении система с переменным расходом увеличивает количество подаваемого воздуха и соответственно возрастает скорость выпускавоздуха и создаваемое им динамическоедавление в патрубке 1. Под действиемувеличивающегося динамического давления створки 2 раскрываются, увеличивая живое сечение патрубка 1, чтогозволяет стабилизировать скорость исте,ения воздуха иэ патрубка 1,На выходе из патрубка 1...

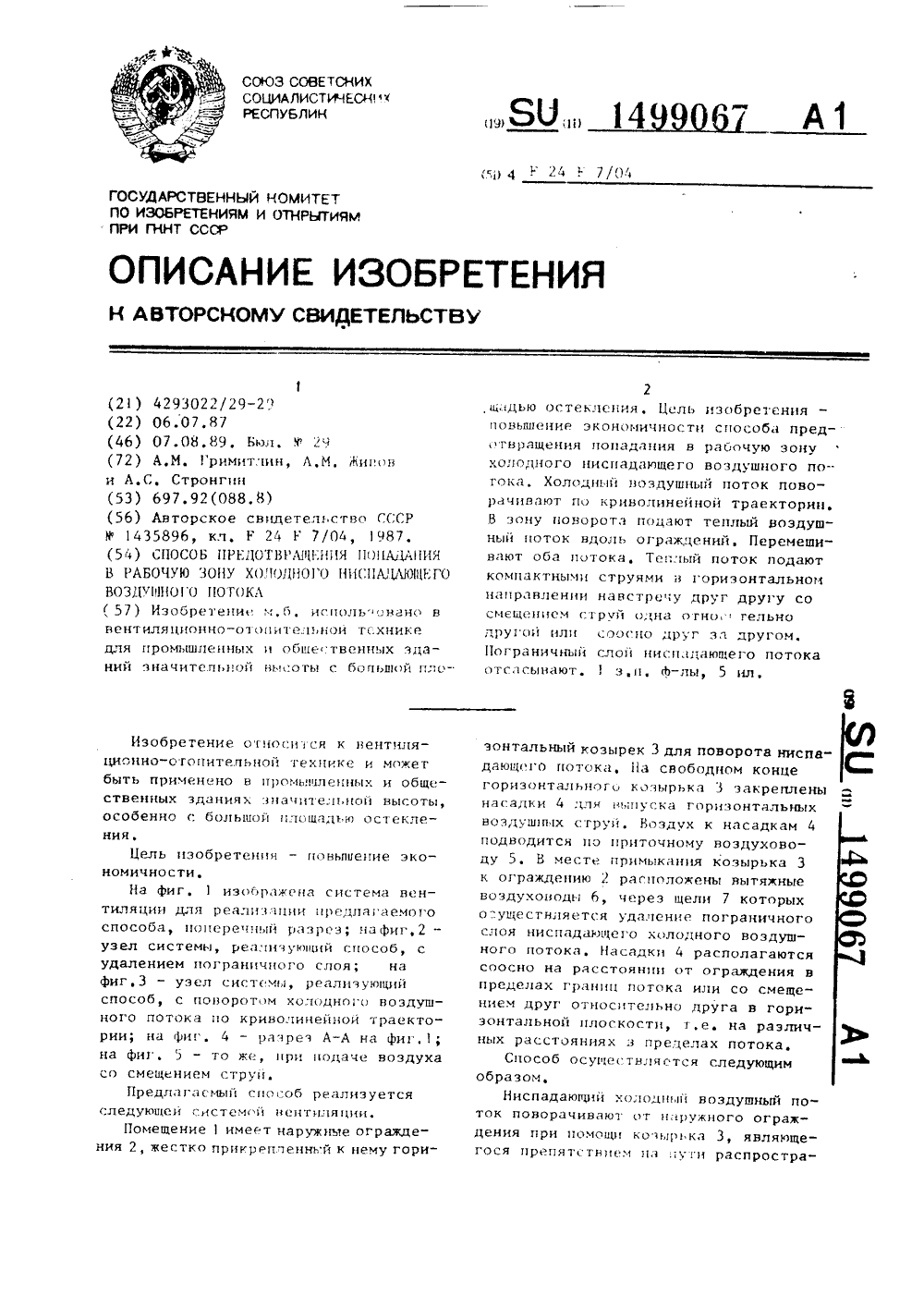

Способ предотвращения попадания в рабочую зону холодного ниспадающего воздушного потока

Загрузка...

Номер патента: 1499067

Опубликовано: 07.08.1989

Авторы: Живов, Гримитлин, Стронгин

МПК: F24F 7/04

Метки: предотвращения, рабочую, воздушного, зону, попадания, ниспадающего, холодного, потока

...насадки. Поскольку в начале развития воздушных струй, 20 выпускаемых через насадки 4, ширина их может быть меньше ширины ниспадающего потока, их перемешивание будет неполным. Для лучшего перемешивания потоков компактные струи выпускают 25 навстречу друг другу со смещением струй одна относительно другой. Формула изобретения1, Способ предотвращения попадания в рабочую зону холодного ниспадаю щего воздушного потока, настилающегося на внутреннюю поверхность наруж" ных ограждений помещения, путем поворота ниспадающего холодного воздушного потока по крйволинейной траектории, подачи в зону поворота теплого воздушного потока вдолЬ ограждений, перемешивания ниспадающего холодного и :плого потоков, о т л и ч а ю - щ и й с я тем, что, с целью...

Аспирационное укрытие мест перегрузки сыпучего материала

Загрузка...

Номер патента: 1456607

Опубликовано: 07.02.1989

Авторы: Вайсман, Поляков, Гримитлин, Знаменский, Грачев, Бондарев

МПК: E21F 5/00, B65G 21/00

Метки: укрытие, аспирационное, перегрузки, сыпучего, мест

...корпусом 4, пеногенератора 5, соединенного через пенопровод 6 с кольцевым пено распределителем 7, установленным на загрузочном желобе 2 над верхней точкой внутреннего корпуса 4, ,и аспирационного патрубка 8, соединенного с полостью наружного корпуса 1, 30 При этом внутренний корпус 4 выполнен, из сетки (например, металлической), имеет выпуклую обтекаемую форму и расположен выпуклостью к верхней части наружного корпуса, а кольцевой пенораспределитель 7 выполнен кольцевой формы и закреплен над верхней точкой сетки, причем загрузочный желоб 2 соединен с полостью корпуса 4.Аспирационное укрытие работает 4 р следующим образом.По загрузочному желобу 2 материал 3 поступает на ленту транспортера, над которой установлены наружный 1 и...

Способ защиты рабочей зоны помещения

Загрузка...

Номер патента: 1435896

Опубликовано: 07.11.1988

Авторы: Манкевич, Гримитлин, Тарасов, Кузьмин

МПК: F24F 7/04

Метки: защиты, рабочей, помещения, зоны

...д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к области вент 11 ляции и отопления зданий и может быть использовано в отопительных системах крупногабаритных цехов в судостроительной, авиационной и других отраслях промышлен. ности.Целью изобретения является повышение экономичности,На чертеже изображено устройство, реализующее предлагаемый способ, поперечный разрез.Устройство содержит установленную над рабочей зоной (не показано) вдоль наружной стены помещения 1 горизонтальную площадку 2. На свободном конце площадки 2 вдоль нее закреплено воздуховыпускное устройство, выполненное в виде коллектора 3, имеющего щель 4.Способ осуществляют следующим образом.Ниспадающий поток холодного...

Установка для выкладки ленточного материала

Загрузка...

Номер патента: 1380979

Опубликовано: 15.03.1988

Авторы: Голод, Ткаченко, Энглин, Гримитлин, Эльтерман, Беднягин

МПК: B29D 9/00, B29C 43/46, B29C 41/32 ...

Метки: ленточного, выкладки

...ца дце 9 со стороны матрицы 1закреплены профилировацные воздухонаправляющие щитки 14.Установка работает следующим образом,Оператор иэ кабины 7 устанавливает тележку 3 с кареткой 2 и матрицей 1 в исходное положение относительно 40 викладочной головки 8, включает систему 6 вентиляции, регулируя с помощью шторки 13 длину проема 12 и тем самым - расход удаляемого воздуха.Кромку выкладываемого материала крепят на матрице 1. Включают приводы тележки 3 и каретки 2 и головки 8.В зависимости от конструкции выкладываемой заготовки осуществляют выкладку ленточного материала с головки 8 под заданными углами за счет сочета 50 ния перемещений каретки 2 и тележки 3 в двух взаимно перпендикулярных на-. правлецийх и вращения головки 8, Дляэтого тележка...

Способ воздушного отопления и вентиляции помещения

Загрузка...

Номер патента: 1373983

Опубликовано: 15.02.1988

Автор: Гримитлин

МПК: F24D 5/02, F24D 7/00

Метки: вентиляции, помещения, отопления, воздушного

...Б,СосновскаяРедактор А.Маковская Техред М.Цпдык Корректор О.Кундрик Заказ 557/33 Тираж 663 ПодписноеВНИИПИ осударственного комитета СССРпо делам изобретений и открытий3035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к отопительно-вентиляционной технике и можетбыть использовано преимущественно впомещениях с различными температурами внутреннего воздуха в рабочее инерабочее время, а также в цехах,характеризующихся периодическими резкими снижениями температуры,Целью изобретения является повышение экономичности и сокращение времени нагрева внутреннего воздуха.На чертеже схематично изображеноустройство, реализующее предлагаемыйспособ. 15Устройство...

Воздухораспределитель

Загрузка...

Номер патента: 1305504

Опубликовано: 23.04.1987

Авторы: Баландина, Яшкуль, Ушаков, Колкота, Живов, Осадчий, Гримитлин, Шикаленко, Потехин

МПК: F24F 13/06

Метки: воздухораспределитель

...работает следующим образом,Приточный воздух поступает вовходной патрубок 1 и, проходя по каналам, образованным лопатками 4 закручивателя, приобретает вращательное движение и за счет центробежной силысмещается к стенкам корпуса 2. Приэтом в центральной части корпуса 2 после закручивателя образуется зонаразрежения, засчет чего воздух изперемещения (не показано) эжектируется через центральное отверстие в отражателе 3 и перемешивается с приточным воздухом, поступающим из впускно"го патрубка 1.При расположении отражателя на расстоянии от края корпуса 2 закру 5504 2 5 10 15 20 25 35 40 При этом воздухораспределитель позволяет в широком диапазоне изменять форму струи и температурные и скоростные характеристики, что крайне необходимо для систем...

Ворота промышленного здания

Загрузка...

Номер патента: 1305289

Опубликовано: 23.04.1987

Авторы: Гримитлин, Кузьмин, Эльянов, Забавский

МПК: E06B 3/00

Метки: промышленного, здания, ворота

...этом обе половины элементауплотнения соединены со стенками воздуховода 5, а в стенке гибкой вставки 9 со стороны потока наружного воздуха, проникающего через щель между элементами уплотнения 7 и 8, выполнены отверстия 1 О.Гибкая вставка 9 может выполняться различной формы, например в видепластины или элемента 1)-образной ,формы с отверстиями 10 в своей закругленной части. В узле уплотнениявертикальной стороны между створками1 (фиг.3) уплотнение 7 устанавливается на одной створке, а уплотнение8 - на второй створке.Для предотвращения проникновенияхолодного наружного воздуха через холодного воздуха.Использование изобретения позволит20 снизить потребление электроэнергииза счет уменьшения обЪема воздуха,подаваемого воздушной завесой....

Воздухораспределитель

Загрузка...

Номер патента: 1241036

Опубликовано: 30.06.1986

Авторы: Ушаков, Живов, Овчинников, Шикаленко, Келина, Яшкуль, Осадчий, Гримитлин

МПК: F24F 13/06

Метки: воздухораспределитель

...концентрично расположенных кольцевых рассекателей 4 и центрального отражателя 5, закрепленных на оси 6 с возмож 15 ностью осевого перемещения относительно выходного патрубка 3. Корпус 1, кольцевые рассекатели 4 и центральный отражатель 5 выполнены с криволинейной поверхностью и увеличивающимся диаметром в поперечном сечении в направлении движения воздуха, причем образующие криволинейных поверхностей корпуса 1, кольцевых рассекателей 4 и центрального отражателя 5 выполнены в виде дуг окружностей равного диаметра д/2, угол а между касательной к 25 обарзующей и,горизонтальной плоскостью в выходном сечении кольцевых рассекателей 4 составляет 30 - 31, расстояния в между касательными к образующим криволинейных поверхностей корпуса 1,...

Устройство для отсоса вредных выделений

Загрузка...

Номер патента: 1231326

Опубликовано: 15.05.1986

Авторы: Тимофеева, Гримитлин, Тупчий, Кисляков, Трофимович, Лорберг, Кондрашов

МПК: F24F 7/06

Метки: выделений, вредных, отсоса

...(не показан) и установленным между воздухоприемником 3 и первым поворотным звеном 1 с возможностью осевого перемещения относительно последнего. Поворотные звенья 1 и 2 соединены между собой посредством гибкой вставки 9 и проушин 10, закрепленных на звеньях 1, 2 и соединенных между собой осями 11, а противовесная система установлена на первом звене 1 и снабжена дополнительным грузом 12, установленным на рычаге 6 с возможностью перемещения и соединенным с одной стороны с пружиной 13 растяжения, закрепленной на рычаге 6, а с другой стороны - при помощи гибкого троса 14 и системы 15 блоков с дополнительным звеном 7. Фиксатор 8 закреплен на торце первого поворотного звена 1, а его связь с приводом выполнена в виде троса 16,В первом...

Воздухораспределитель

Загрузка...

Номер патента: 1191692

Опубликовано: 15.11.1985

Авторы: Лесков, Прохоров, Мамкин, Виноградский, Гримитлин, Овчинников, Живов, Шилькрот, Каган, Пончек

МПК: F24F 13/06, F24F 13/062

Метки: воздухораспределитель

...преимущественно имеющих крупногабаритное оборудование, воздухообмен в которых определяется из условия ассимиляции тепло- избытков или компенсации теплопотерь.Целью изобретения является повышение экономичности путем увеличения эжектирующей способности результирующей струи воздуха,На фиг. 1 изображен воздухораспределитель, продольный разрез; на фиг. 2 - вид А на фиг. 1. Воздухораспределитель для подачи воздуха в рабочую зону содержит установленный в воздуховоде (не показан) насадок 1, расположенные на его стенке 2 сопла 3 - 6, выходные отверстия 7 - 10 которых направлены в сторону рабочей зоны. Сопла.3 - 6 размещены под углом к оси насадка 1 равномерно по окружности с центром, расположенным на оси насадка 1. Расстояние между...

Фильтр для очистки воздуха

Загрузка...

Номер патента: 1183153

Опубликовано: 07.10.1985

Авторы: Франкштейн, Бюрюков, Островой, Найденов, Гримитлин, Балакирев, Забавский, Рощупкин

МПК: B01D 46/02

Метки: фильтр, воздуха

...расположены как цилиндр в цилиндре, Материал рукавов - многослойный лавсанили трехслойная 35 хлопчатобумажная ткань типа кирза, толщина ткани 1-1,5 мм. Рукава 9, 11 и 12 подвижные и имеют возможность встряхивания. Для этого необходимо штоком 6 несколько раз резко 40 опустить и поднять подвижное основание 7. Эта операция проделывается сварщиком один раз в смену.Периферийный рукав 13 выполнен неподвижным на жестком каркасе из 45 металлической сетки 14. Необходимость в нем определяется составом и размерами частиц аэрозоля, а также качеством ткани рукавов 9, 11 и 12, Материал рукава 13: - ткань Петрякова, 5 ф обеспечивающая ультратонкую очистку. Основания 5 и 7 выполнены с концентричными прорезями для прохода пыльного и обеспыленного...

Воздухораспределитель

Загрузка...

Номер патента: 1161795

Опубликовано: 15.06.1985

Авторы: Панкин, Гримитлин

МПК: F24F 13/06

Метки: воздухораспределитель

...выполненное в виде фильтра, а на выходе из щели установлена отражающая пластина, состоящая из двух элементов, каждый из которых укреплен на продольной оси с возможностью поворота, внутри короба на его. стенке, в которой выполнена продольная щель, расположен змеевик, подключенный к источнику тепла хладоносителю, на стенке короба по обе стороны продольной щели перед отражающей пластиной по ходу воздуха установлены с возможностью вертикального и горизонтального перемещения подпружиненные направляющие пластины, размещенные параллельно нижней стенке короба. На фиг. 1 изображен воздухораспределитель, поперечный разрез; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Воздухораспределитель содержит коробпостоянного сечения с...

Подвижная траверса пресса

Загрузка...

Номер патента: 1141272

Опубликовано: 23.02.1985

Авторы: Нестеров, Вержбицкий, Эльтерман, Гримитлин, Филатов, Слободник, Андреев

МПК: F24F 7/06, B30B 15/00

Метки: пресса, подвижная, траверса

...известной траверсе узел местного отсоса выполнен в виде кожуха заборника, жестко закрепленного по периферии траверсы на ее боковых стенках 1. Недостатком известной конструкции является то, что отверстия заборника, которыми производится отсос воздуха, удалены от штампа, что снижает эффективность отсоса.Цель изобретения - улучшение условий техники безопасности.Поставленная цель достигается тем, что в подвижной траверсе пресса, содержащей плиту для крепления штампа и узел отсоса вредных летучих веществ из штампового пространства с патрубком, подключенным к отводящей магистрали, траверса выполнена полой в виде связанных с плитой для крепления штампа стенок и крышки, герметично закрывающей полость траверсы со стороны,...

Способ вентиляции помещения

Загрузка...

Номер патента: 1097862

Опубликовано: 15.06.1984

Авторы: Живов, Гримитлин, Мамкин

МПК: F24F 7/00

Метки: вентиляции, помещения

...подачи наружного воздуха иудаления отработавшего воздуха соответственно через приточный и вытяжной аэрационные проемы, принудительного забора внутреннего воздуха из верхней зоны помещения и подачи его в помещение через воздухораздающее устройство 12. 30 Однако и этот способ не обеспечивает требуемое состояние воздушной среды в рабочей зоне помещения, а также неэкономичен, вследствие того что в холодный период года объем наружного воздуха поступает через аэрационный проем естественным путем.Цель изобретения - повышение экономичности.Указанная цель достигается тем, что согласно способу вентиляции помещения путем подачи наружного воздуха и удаления отработавшего воздуха соответственно через приточный и вытяжной аэрационные проемы,...

Воздухораспределитель

Загрузка...

Номер патента: 1086314

Опубликовано: 15.04.1984

Авторы: Гримитлин, Смирнова, Панкин

МПК: F24F 13/06

Метки: воздухораспределитель

...входяшей из щели,Цель изобретения - расширение диапазона обдува,Указанная цель достигается тем, что в воздухораспределителе, содержащем короб постоянного поперечного сечения с продольной щелью и размещенный в коробе вдоль щели выпускной насадок с расположенной в нем продольной регулируемой пластиной и вертикальной направляющей тягой, в насадке расположены горизонтальная ось, размещенная вдоль щели, и вторая регулируемая пластина и обе пластины краями шарнирно закреплены на оси, а тяга прикреплена к последней и снабжена фиксатором положения пластин, выполненным в виде горизонтальной планки, установленной на тяге с возможностью перемешення по ней,На чертеже схематически, изображен предлагаемый воздухораспределитель, поперечный...

Способ автоматического регулирования производительности воздушной завесы створа ворот

Загрузка...

Номер патента: 1079963

Опубликовано: 15.03.1984

Авторы: Шилькрот, Нефелов, Гримитлин, Сергеев, Стребейко, Забавский, Эльтерман, Стронгин

МПК: F24F 9/00

Метки: производительности, ворот, створа, воздушной, завесы

...давления, степени герметичности здания и работы систем механической вентиляции, что приводит к перерасходу тепловойи электрической энергии и снижает функциональную надежность воздушной завесы. З 0Цель изобретения - повышение экономичности работы воздушной завесы.С этой целью согласно способу автоматического регулирования производительности воздушной завесы створа ворот, заключающемуся в измерении температур наружного и внутреннего воздуха и регулированиирасхода воздуха в зависимости от значения указанных температур, дополнительноизмеряют температуру воздуха в створе ворот и сравнивают ее с температурой наружного и внутреннего воздуха, а расход воздуха, проходящего через завесу, регулируют в зависимости от разности между величинами...

Воздухораспределительное устройство

Загрузка...

Номер патента: 1025967

Опубликовано: 30.06.1983

Авторы: Углова, Бурцев, Гримитлин

МПК: F24F 13/06

Метки: воздухораспределительное

...работы путем повышениястепени турбулизации потока.Указанная цель достигается тем,что в воздухораспределительное устройство, содержащее корпус с впускным натрубком и выпускным окном иразмещенные в корпусе поперечныеструны, снабжено планкой, установленной перпендикулярно к струнам свозможностью перемещения и имеющей 30отверстия, причем струны пропущенычерез указанные отверстия и каждаяиз них разделена планкой на два рас-положенных под углом друг к другуотрезка. 35На чертеже изображено устройство,продольный разрез.Воздухораспределительное устройство содержит корпус 1 с впускным.патрубком 2 и выпускным окном 3 и 4 Оразмещенные в корпусе 1 поперечныеструны 4, причем воздухораспределительное устройство снабжено планкой5, установленной...

Воздухораспределительное устройство

Загрузка...

Номер патента: 985624

Опубликовано: 30.12.1982

Авторы: Углова, Бурцев, Гримитлин

МПК: F24F 13/06

Метки: воздухораспределительное

...выравнивающее поток сопротивление, последнее выполнено в виде решетки расположенной перпендикулярно потоку воз- ЗО духа и образованной струнами, струны выполнены в виде полых эластичных трубок и к их полостям подключен источник управляющей среды.На фиг. 1 изображено устройство, продольный разрез, "на фиг. 2 - узел 1 на Фиг. 1.Воздухораспределительное устройство содержит корпус 1 с патрубком 2 подвода воздуха и выпускным окном 3 и размещенное в корпусе 1 выравнива-ющее поток сопротивление, последнее выполнено в виде решетки, расположенной перпендикулярно потоку воздуха и образованной струнами, причем струны выполнены в виде полых эластичных трубок 4 и к их полостям подключен источник 5 управляющей среды, К источнику 5 управляющей...

Устройство для удаления газа, пыли и сбора грата

Загрузка...

Номер патента: 912549

Опубликовано: 15.03.1982

Авторы: Муравьев, Никифоров, Гримитлин, Эльтерман, Смирнова

МПК: B30B 15/28

Метки: грата, газа, пыли, удаления, сбора

...3 укреплен воздухозаборник 8, плошадь сечения которого равна площади сечения. отсоса. Складываюийяся шторка 5 одной стороной крепитсяк верхней части ограждающего кожуха 1,а противоположной стороной - к ползуну 9пресса 2. На ползуне 9 закреплена зубчатаярейка 10, входящая в зацепление с шестерней11, вращающейся на укрепленной в верхнейчасти ограждающего кожуха 1 оси 12 и перемещающей тягу 13, на которой шарнирноустановлен жесткий экран 6, выполненныйиз светоотражающего материала, например,полированного алюминия.Устройство работает следующим образом,Выделяющиеся при прессования газы н тепло поступают в ограждающий кожух 1 и че.рез воздухозаборник 8 и отсос 3 удаляютсяв вентиляционную систему. Воздухозаборникрасположен таким образом, что...

Устройство для подачи приточного воздуха

Загрузка...

Номер патента: 907357

Опубликовано: 23.02.1982

Авторы: Нефедова, Бурцев, Рымкевич, Гримитлин

МПК: F24F 13/06

Метки: воздуха, подачи, приточного

...устройство для подачи приточного воздуха, содержащее корпус с входным и выходным окнами, выполненными в его противоположных стенках, и перекрывающую выходное окно подвижную заслонку 1.Однако это устройство не обеспечивает автоматическое регулирование расхода воздуха.Цель изобретения - автоматическое регулирование расхода воздуха.Указанная цель достигается тем, что одна из стенок корпуса выполнена из эластичного материала и кинематически соединена с заслонкой,На чертеже изображено устройство для подачи приточного воздуха, общий вид.Устройство содержит корпус 1 с входным и выходным окнами 2 и 3, выполненными в его противоположных стенках, и перекрывающую выходное окно 3 подвижную заслонку 4, причем одна из стенок корпуса 1 выполнена из...

Воздухораспределитель

Загрузка...

Номер патента: 879181

Опубликовано: 07.11.1981

Авторы: Рымкевич, Гримитлин, Верхова, Бурцев

МПК: F24F 13/06

Метки: воздухораспределитель

...4 соосно закреплен стержень 9, кинематически соединенный с шатунами 5 и 6.Воздухораспределительное у5 работает следующим образом.Воздух через впускной патрубок 2 поступает в корпус 1, оттуда через подвижной выпускной патрубок 4, закрепленный в карданном подвесе 3, подается в помеще ние.Выпускной патрубок 4 приводится вдвижение с помощью стержня 9, жестко закрепленного на патрубке 4, кривошипов 7 и шатунов 5 и 6. Кривошипы 7 приво дятся в движение приводами 8, которыеуправляются командным прибором, обеспечивающим их работу по заданной программе. Наличие двух шатунов 5 и 6 обеспечивает движение выпускного патруб ка 4 по любому закону в двух или в однойплоскостях.Распределение воздуха с помощью описываемого устройства обеспечивает...

Гидравлическая установка для визуализации потоков текучих сред

Загрузка...

Номер патента: 857655

Опубликовано: 23.08.1981

Авторы: Позин, Гримитлин, Карлин, Булат, Ткаченко

МПК: F24F 13/06

Метки: гидравлическая, сред, потоков, визуализации, текучих

...7 с гидронасосом 8, напорная магистраль 9 которого связана с напорным баком 2. Моделирующая установка снабжена блоком 10 управления, связанным кабелями 11 и 12, соответственно, с термопарами (не показаны) и электронагревателями 13, установленными в гидравлическом аппарате 1, Корпус 14 гидравлического аппарата образует проточный канал 15, в котором установлено устройство для ввода в поток красящего вещества, выполненное в виде рамки 16 с теллу857655 4 ровыми электродами 17. Последние подключены кабелем 18 к блоку 10 управления. По меньшей мере одна иэ стенок корпуса 14 выполнена прозрачной. Над рамками 16 с теллуровыми электродами 17 установлен распределительный насадок 19, подключенный трубопроводом 4 к баку 2 В гидравлическом...
