Гардт

Устройство для регулирования расхода суспензий

Загрузка...

Номер патента: 1777125

Опубликовано: 23.11.1992

Авторы: Нишанбаев, Трусова, Гардт, Лихачев, Мацуцын, Елисанов

МПК: G01F 13/00, G05D 11/00

Метки: расхода, суспензий

...расхода суспензий, содержащее. входной патрубок, связанный с регулирующим органом, корпус, снабженный отбойной плитой, и расположенным под ней наклонным лотком соединенным с выходным патрубком, в ко тором размещена силоизмерительная плита, подвешенная через сильфоны на безмоментном подвесе и соединенная через рычаг и тягу с преобразователем, связанным через регулирующий прибор с исполнительным механизмом регулирующего органе, она содержит регулятор давления подачи суспензии в виде подпружиненного поршня, установленного за регулирующим органом во входном пат 17771255 10 15 20 30 50 рубке, в боковой стенке которого над отбойной плитой выполнены выпускное отверстие, образующее с поршнем дросселирующую щель, и сбросное отверстие,...

Способ восстановления насосно-компрессорных труб

Загрузка...

Номер патента: 1775262

Опубликовано: 15.11.1992

Авторы: Малько, Гардт, Джамгаров, Сабирзянов

МПК: B23P 6/00

Метки: насосно-компрессорных, труб, восстановления

...освобождая заводское реэьбовое соединение трубы и муфты, Далее на ниппельный конец трубы со стороны ее изношенной части насаживают по скользящей посадке кольцо, выполненное из малоуглеродной стали, например, ст. 3, имеющее скос на кромку сварного шва под углом порядка 60 к поверхности трубы. После соответствующей подготовки к сварке муфту изношенной (рабочей) резьбой навинчивают на изношенную (рабочую) резьбу ниппельного конца трубы и устанавливают необходимый зазор 2 между торцами .зльца и муфты.1775262 Составитель Н.ГрудевРедактор К,Соколова, Техред М.Моргентал Корректор С,Лис каз 4012 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб 4/5 оиэводственно-иэдательский...

Устройство для регулирования расхода суспензий

Загрузка...

Номер патента: 1688231

Опубликовано: 30.10.1991

Авторы: Иванов, Костиков, Гардт, Гайдабура

МПК: G05D 7/06, G01F 13/00

Метки: расхода, суспензий

...лотка 8, Сформированный ноток поступает на силоизмерительнув плиту 10, но которой стекает в нижнюю часть корпуса в выходной натрубок 16, Поток суспенэии оказывает давление - . на силоизмерителвнув плиту 1 О, Давление потока суснензии пропорционально величине ее.расхода, Усилие, развиваемое падающим потоком на силоизмерительной плите 10, через механйческий привод 12, 13 передается на стандартный электросиловой преобразователь 15, преобразующий колебания силоизиерительной плиты 10 в сигнал постоянного тока. Каждому значению расхода суспензии, проходящему через устройствосоответствует определенное значение выходного тока преобразователя 15, который соединен с регулятором 17, Ма вход, регулятора 17 поступает также сигнал постоянного...

Дозатор сыпучего материала

Загрузка...

Номер патента: 1682811

Опубликовано: 07.10.1991

Авторы: Ищенко, Лихачев, Гардт, Соломахин, Харабет

МПК: G01F 13/00

Метки: дозатор, сыпучего

...заслОнкой 4 устачовлен шибер 11 Ось шлюзовой камеры 11 нэправлен 3 под острым углОм ю ь Оси бункера 1.ДВЙствие доэаторэ ОсьювэнО на приведе нии сыпуч 8 го материала В движени 8 с ПО мощью Виброактивации включение Виброактиваторов приводит к передаче механических колебаний от конусов 8 сыпучего материалу. В результате материал активируется и движется Вдоль поверхности конуса к ХОльценой щели в проходном отверстии 7, а из нее - В выпускную воронку ,"1.Йэменение проияводятельности доыто ра Осуществляетсл включением различных груг 4 п конусов 8,При засорении кольцевых щелей твердыми Включ 814 иямч заслонку 4 опрокидыВают после закрытия шибера 14, В результате материал, засоряющий кольцевые щели, ссыпаб ется в выходную воронку 2,...

Способ дозирования и смешения сыпучего материала и суспензии

Загрузка...

Номер патента: 1647529

Опубликовано: 07.05.1991

Авторы: Гайдабура, Петроковский, Гардт, Лупаков, Иванов

МПК: G05D 11/02

Метки: дозирования, сыпучего, суспензии, смешения

...непрерывно измеряемые параметры процесса доэирования поступают на вход управляющего вычислительного 40 блока 13. Величины расходов сыпучих материалов и суспензии регулируются УВУ посредством электропривода 2 шне" кового питателя 1 и клапана 11, и .стабилизированы. на заданном уровне. 453На вход УВУ подают также дискретнуюин-, формацию о показателе качества химических превращений К о (например, степень разложения сыпучего материала, или степень нейтрализации пульпы) в химическом реЪкторе 12, полученную лабораторным путем (три раза в смену) .В блоке 13 происходит программное усреднение за 5 мин непрерывно измеряемых величин (См,Ч ) 6, П) и программное усреднение всех вводимых в блок величин за промежуток времени от 30 мин до 12 ч...

Устройство для регулирования расхода суспензий

Загрузка...

Номер патента: 1617302

Опубликовано: 30.12.1990

Авторы: Гайдабура, Иванов, Костиков, Шумаев, Гардт, Бурлаков

МПК: G05D 11/02, G01F 13/00

Метки: суспензий, расхода

...101 Изобретение относится к автоматическоу регулированию расхода пульп, суспенэийи жидких агрессивных смесей и может бытьиспользовано в химической промышленнос и и в производстве минеральных удобрений, и является усовершенствованиему тройства по авт,св, К. 1408231,Целью изобретения является повышение точности устройства путем предварительного регулирования подачи суспензии 10и формирования ее потока,На чертеже изображено устройство дляегулирования расхода суспенэии, попеечный разрез.Устройство содержит корпус 1 с входым патрубком 2, связанным с регулируюим органом 3 и снабженным отбойнойлитой 4, Во входном патрубке 2 под угломк его вертикальной оси размещена щелевая насадка 5, а под отбойной плитой 4 20у тановлен наклонный лоток...

Устройство для регулирования расхода сыпучего материала

Загрузка...

Номер патента: 1531074

Опубликовано: 23.12.1989

Авторы: Гардт, Костиков, Лупаков, Гайдабура, Силкин

МПК: G01F 13/00, G05D 7/00

Метки: расхода, сыпучего

...плитой 8, используемых в качестве чувствительного элемента измерительногопреобразователя влажности и выполненных в виде измерительных электродоввлажности, а выход - с входом корректирующего регулятора 16, выход которого соединен с входом регулирующегоприбора 13.Устройство работает следующим образом.Сыпучий материал с помощью шнекового питателя 2 подают через отверстие3 в бункер 4 отдозированного материа-ла по наклонной отбойной плите 5.Попадая на наклонный лоток б, сыпучийматериал Формируется в устойчивыйпоток с постоянной скоростью,Падая с нижнего конца наклонноголотка 6, поток материала пьступаетна силоизмерительную плиту 8, оказываядавление на ее поверхность, Давление потока сыпучего материала, оказываемое на...

Устройство для регулирования расхода сыпучего материала

Загрузка...

Номер патента: 1506280

Опубликовано: 07.09.1989

Авторы: Гардт, Вассерман, Ищенко, Альтман, Гайдабура, Костиков

МПК: G01F 13/00

Метки: расхода, сыпучего

...Первый торец 21 сильфона 17 имеет конусную форму, а нижняя часть канала 20 имеет форму, эквидистантнуюформе первого торца 21 сильфона 17,второй 22 торец которого связан сбуферной емкостью.Угол при вершине конуса составляет90-120 диаметр соединительного канала 20 равен 0,5-1 мм, ось измерительной плиты и ось демпфирующего сильфона расположены на равном расстоянии от оси тяги преобразователя, Демпферное устройстро соединено рычагом23 с тягой 12,Устройство работает следующим образом,Дозирующий сыпучий материал, подаваемый шнековым питателем 2, поступает через входное отверстие 3 вбункер 4, где формируется с помощьюотбойной плиты 5 и наклонного лотка6 в устойчивый поток материала, чтообеспечивается выбранными соотношениями проходных сечений...

Способ очистки проточной части центробежного компрессора

Загрузка...

Номер патента: 1506149

Опубликовано: 07.09.1989

Авторы: Казаков, Ахметшина, Гардт, Вахрушев, Шведов

МПК: F04D 29/70, F01D 5/28

Метки: проточной, части, компрессора, центробежного

...ул. Гагарина,101 рессора.Устройство, реализующее способочистки проточной части центробежного компрессора, содержит герметичную камеру 1, в которую устанавливают на подшипниках 2 ротор 3 комп -рессора, соединенный с электроприводом 4. Напротив каждого рабочегоколеса 5 ротора 3 установлена струйная форсунка Ь подачи растворителя,В камере 1 установлен. нагревательныйэлемент 7. У.тройство также содержитемкость 8 с растворителем на органической основе и емкость 9 с растворителем на неорганической основе. Форсунки 6 через насос 10, трубопроводы11 и вентили 12 сообщены с емкостями8 и 9 и с камерой 1, последние сообщены через вентили 13 и трубопровод14,Способ очистки проточной частицентробежного компрессора заключается в том, что...

Устройство для регулирования расхода суспензий

Загрузка...

Номер патента: 1428931

Опубликовано: 07.10.1988

Авторы: Иванов, Призанд, Ищенко, Гардт, Анохина

МПК: G01F 13/00

Метки: суспензий, расхода

...кото. ром расход суспензии через сменную 30 5 10 15 20 водом 16 исполнительного механизма, выполненного в виде бесконечной ленты, натянутой между приводным и направляющим шкивами, причем приводной шкив 1 бесконечной ленты 18 расположен в верхнеи части корпуса 1 и связан с приводом 16, а направляющий шкив 19 расположен у дна корпу- . са, которое снабжено вентилем 20 для периодической очистки емкости корпуса от загрязнений, Верхний конец трубы 6 соединен с бесконечной лентой между приводным и направляющим шкивами, выходной патрубок 5 расположен на уровне верхнего конца трубы в ее вертикальном положении, а лоток 9 выполнен с обеспечением схода суспенозии под углом 80-90 к силоиэмерительной плите.Устройство работает следующим образом....

Устройство для регулирования расхода суспензий

Загрузка...

Номер патента: 1397736

Опубликовано: 23.05.1988

Авторы: Гардт, Изотов, Гайдабура, Лупаков

МПК: G01F 13/00

Метки: суспензий, расхода

...при помощи ограничителя хода, размещенного в исполнительном механизме,Если угол рабочего ходабольшео50 , возможны соприкасание в процессе очистки резака-очистителя 19 сконцами щелевой насадки 6 и поломкарезака, если гол рабочего хода "меньше 30 , наблюдается неполнаяочистка щелевой насадки, которая ведет к уменьшению расчетной производительности,Устройство работает следуюпдм образом.Суспензию под давлением подают вовходной патрубок 2, Через шелевую насадку 6 подаваемая суспензия попадаетна нож-делитель 7. Размер щели насадки выбирают в зависимости от требуемого расхода суспензии, осуществляятаким образом предварительное регулирование ее подачи, Ножом-делителем 7суспензия разделяется на два потока,один из которых попадает в бункер...

Устройство для регулирования расхода суспензий

Загрузка...

Номер патента: 1381336

Опубликовано: 15.03.1988

Авторы: Ищенко, Мишин, Гардт, Гайдабура, Призанд, Иванов

МПК: G01F 13/00

Метки: расхода, суспензий

...суспензии, в котором у, тановлены отбойная плита 7 и наклони й лоток 8, связанный с выпускным . п трубком 9, в котором размещена силои мерительная плита 10, установленная вертикально на безмоментном подвесе 11 и соед ненная через рычаг 12 и тяги с элект осиловым преобразователем 13, связанным ч рез регулирующий прибор 14 и исполн тельный механизм 15 с органом тонко- и регулирования расхода суспензии, выполн иным в виде шлангового клапана 16, с единенного с выходным патрубком излишн й суспензии. Над отверстием 5 установл н орган предварительного регулирования р схода суспензии, выполненный в виде с енной диафрагмы 17, расстояние от кото. р й до плоскости отверстия 5 составляет О, 7 - 0,1 от высоты корпуса над этим отв рстием, что...

Устройство для регулирования расхода сыпучего материала

Загрузка...

Номер патента: 1381335

Опубликовано: 15.03.1988

Авторы: Гардт, Изотов, Призанд, Гайдабура

МПК: G01F 13/00

Метки: расхода, сыпучего

...материала, снабженного расположенной под входным отверстием отбойной плитой 5, установленной с обеспечением схода с нее сыпучего материала под углом, близким к 90 к наклонному лотку 6, установленному на горизонтальной оси 7 с возможностью поворота вокруг нее, и связанному с силоизмерительной плитой 8, установленной вертикально на безмоментном подвесе 9 в выходном патрубке 10, и соединенной через рычаг и тяги 11 с электросиловым преобразователем 12, связанным через регулирующий прибор 13 и исполнительный механизм 14 с питателем 2, причем ширина 1 проходного сечения между отбойной плитой и наклонным лотком составляет 0,4 - 0,7 от щирины Н входного отверстия, наклонный лоток выполнен вогнутым в продольном сечении, максимальная величина...

Устройство для дегазации жидкости

Загрузка...

Номер патента: 1306591

Опубликовано: 30.04.1987

Авторы: Малясов, Гардт, Райко, Зиберт

МПК: B01D 19/00

Метки: жидкости, дегазации

...элементы 2,проекция которых на поперечное сечение емкости образует сегмент с горизонтальной хордой 3, Дегазационныеэлементы 2 выполнены из последовательно расположенных друг за другом25с определенным шагом рядов вертикально установленных уголков 4, сопряженных с корпусом, и уголков 5, расположенных над уголками 4, Вершины уголков 4 и 5 противоположно направлены,расположены друг над другом и смещеЗОны относительно друг друга вдоль продольной оси емкости .Для обеспечения устойчивости дегазационных элементов плоскости направленных навстречу друг другу вершин З 5верхних и нижних рядов уголков 4 и 5соединены жестко между собой стойками б. Емкость 1 снабжена патрубком7 входа газожидкостной смеси, патрубками 8 и 9 выхода газа и...

Устройство для дегазации жидкости

Загрузка...

Номер патента: 1304845

Опубликовано: 23.04.1987

Авторы: Малясов, Гардт, Райко, Зиберт

МПК: B01D 19/00

Метки: дегазации, жидкости

...8, имеющие периметр кромок в форме ромба, установлены плотно и без зазора к кромкам наклонных перегородок 6 и 7 и полностью перекрывают проходное сечение между поперечными рядами 9 в поперечном направлении.Наклонные перегородки 6 и 7 образуют с плоскостью вертикального поперечного се. чения камеры 1 условную непрерывную горизонтальную линию 12 пересечения и состыкованы между собой в точках 13 боковых кромок,На корпусе камеры 1 установлены патрубок 14 входа газированной жидкости и патрубки 5 и 16 выхода газа и дегазированной жидкости соответственно. Движение двух пар потоков жидкостиосуществляют по винтовым линиям 7 и 18 тока,Устройство работает следующим образом.Поток газированной жидкости поступает в камеручерез патрубок 14 и...

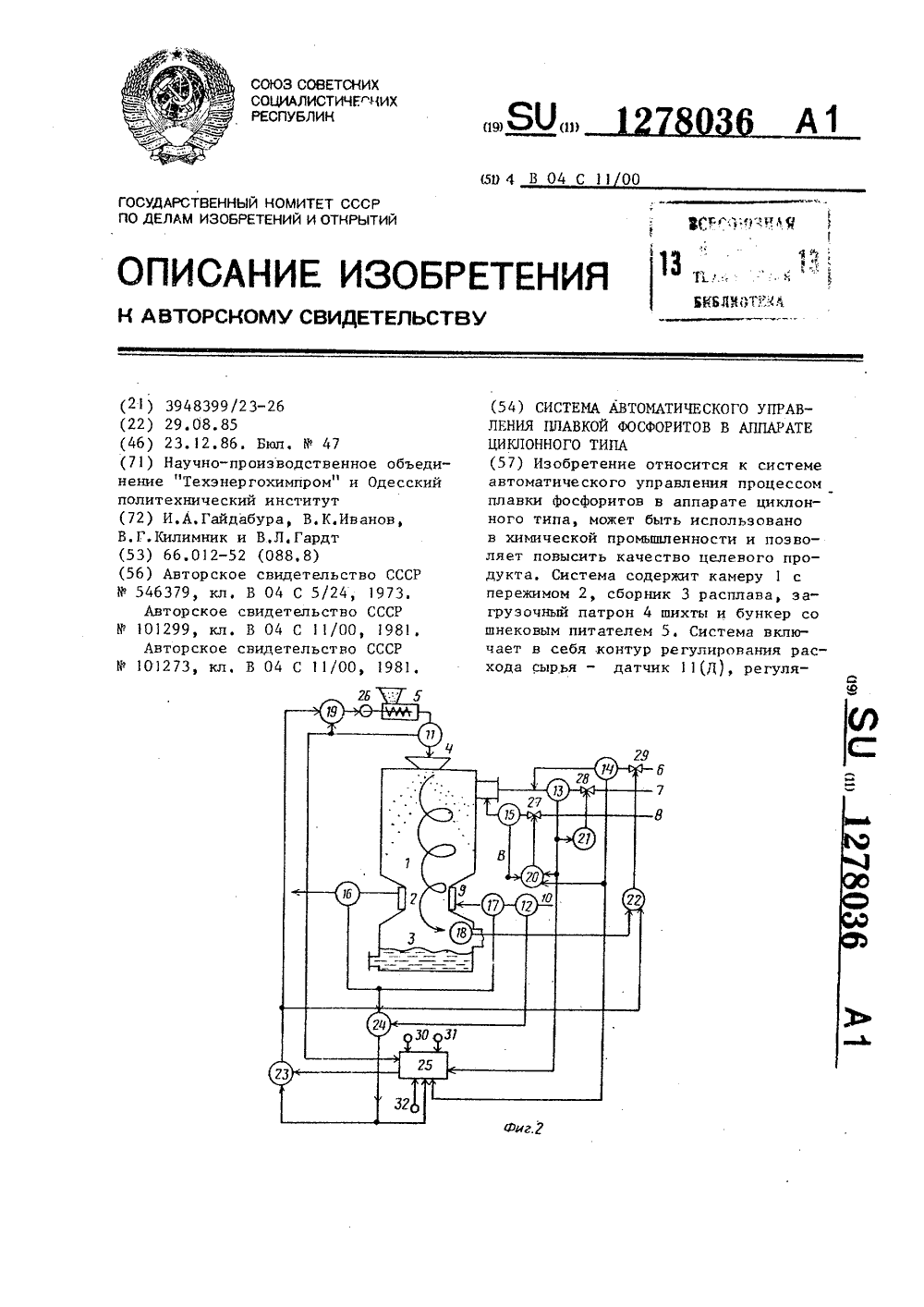

Система автоматического управления плавкой фосфоритов в аппарате циклонного типа

Загрузка...

Номер патента: 1278036

Опубликовано: 23.12.1986

Авторы: Гайдабура, Килимник, Гардт, Иванов

МПК: B04C 11/00

Метки: плавкой, аппарате, фосфоритов, типа, циклонного

...формируя корректирующиесигналы связанным с цим регулятору19 расхода сырья и регулятору 22 Расхода кислорода в зависимости от сигнала теплового потока 11, поступающего от вычислительного блока 24, и сигнала задания по тепловому пото - ку, поступающего от дополнительного вычислительного блока 25.Температура воды, охлаждающей пережим, измеряется на входе в змеевик 9 датчиком 17 и на выходе из змеевика 9 датчиком 16, Сигналы от датчиков 16 и 17, включенныхвстречно, вычитаются, образуя сигнал ЬТ (разность тел 1 ператур, который поступает в вычислительный блок 24, В этот блок поступает также сигнал расхода охлаждающей воды С от датчика 12, путем умножения поступивших сигналов в вычислительном блоке 24 формируется сигнал текущего значения...

Способ автоматического управления процессом разложения минерального сырья кислотой в производстве удобрений

Загрузка...

Номер патента: 1271857

Опубликовано: 23.11.1986

Авторы: Сидоренко, Призанд, Гайдабура, Ким, Баркас, Гардт, Селицкий

МПК: G05D 27/00, C05B 1/04

Метки: сырья, разложения, производстве, процессом, удобрений, минерального, кислотой

...которая начинается в смесителе 4 в месте смешения исходных компонентов и заканчивается в зоне реактора 1, ограниченной сектором с углом 10-30 от места ввода пульпы в реакторе (фиг.2).Кинетика разложения фосфоритной муки протекает по известному соотно- шениюПри изменении степени разложения исходного сырья, например ее снижении (ухудшился химсостав исходного 40 минерального сырья), разность температуры пульпы в активной зоне разложения и скорость изменения температуры пульпы в смесителе 4 понижаются. Пропорционально этому изменению сиг налы поступают от датчиков 11 и 13 разности температур пульпы в активной зоне разложения минерального сырья на регулятор 24 и от датчика 11 через дифференциатор 27 скорости из менения температуры...

Устройство для дегазации жидкости

Загрузка...

Номер патента: 1247039

Опубликовано: 30.07.1986

Авторы: Райко, Малясов, Зиберт, Гардт

МПК: B01D 19/00

Метки: жидкости, дегазации

...изобретения является повышение эффективности дегазации жидкости за счет увеличения регулярности перемешивания и интенсификации обновления плоской поверхности раздела газа и жидкости и уменьшения гидравлического сопротивления движению потока жидкости.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2.Устройство состоит из горизонтальной цилиндрической камеры 1, внутреннее пространство которой разделено плоской поверхностью 2 раздела газа и жидкости на сепарационный объем 3 газа и сепарационный объем 4 жидкости. В сепарационном объеме 4 жидкости неподвижно и жестко размещен дегазационный элемент 5, выполненный в виде винтовых поверхностей 6 и 7.Винтовые...

Устройство для регулирования расхода суспензий

Загрузка...

Номер патента: 1164553

Опубликовано: 30.06.1985

Авторы: Сидоренко, Гардт, Ищенко, Гайдабура, Изотов, Призанд, Селицкий

МПК: G01F 13/00

Метки: расхода, суспензий

...фазеугол с наклона лотка 9 выбирают вдиапазоне 50-80 ф. Это объясняется усложнением схода измеряемой суспензии с лотка 9 на силоиэмерительнуюплиту 11, При угле большем 80 возможно затормаживание суспензии налотке и ее излишнее накопление (ухудшаются условия схода суспенэии). При/оугле меньшем 50 значительно возрастают габариты 1 металлоемк ость )дозатора и излишне возрастает скорость схода суспенэии на силоиэмерительную плиту 11, что увеличивает погрешность дозатора.Отношение выходного сечения бункера отдозированной суспензии квходному сечению его выходного патРрубка - подбирают таким образом,чтобы через сечение выходного патрубка заведомо проходила вся суспензия, которая прошла через выходное сечение бункера отдоэированнойсуспензин,...

Способ автоматического управления аппаратом циклонного типа

Загрузка...

Номер патента: 1011273

Опубликовано: 15.04.1983

Авторы: Левин, Тодорцев, Килимник, Курбацкий, Гардт, Гайдабура, Теске

МПК: B04C 11/00

Метки: циклонного, типа, аппаратом

...на фиг. 2 - зависимость теплового потока через стенку циклонразом. При нарушении теплового состояния пленки расплава, например, образовании настылей на стенке, изменяется тепловосприятие воды в змеевике зоны наиболее вероятного образования настылей(зоны максимальной сепарации материала). Это тепловосприятие определяютпутем измерения температуры воды: навходе и выходе змеевика 1 первичнымипреобразователями 2 и 3. Сумматор 4формирует сигнал разности измеренныхтемператур, который на устройстве 5умножения умножается на сигнал, пропорциональный расходу охлаждающей всды, постутающей от первичного преобразователя 6. При этом получается корректирующий сигнал пропорциональный тепловосприятию воды, который подают на входрегулятора 7 расхода...

Устройство для плавления мелкодисперсного материала

Загрузка...

Номер патента: 958823

Опубликовано: 15.09.1982

Авторы: Теске, Бабич, Килимник, Гайдарь, Гардт

МПК: F27B 15/00

Метки: мелкодисперсного, плавления

...достигает рассекателя 4, который делит поток расплавленных частиц и газов на две части, .поступающие тангенциально в горизонтальную циклонную камеру 3, Здесь потоки вначале закручиваются в противоположных направлениях. За счет возникновения центробежных сил при криволинейном движении потоков газа, находящиеся в нем расплавленные частицы материала отбрасываются на стенку и стекают в ванну 5. В нижней части циклонной камеры над ванной с расплавом потоки газов с неотсепарированными частицами сталкиваются, взаимно гасят инерцию друг друга, вследствие чего частицы, не успевшие перейти в расплав, выпадают из потока газов в расплав и на стенки плавильной камеры. При этом за счет незначительной скорости газов по отношению к поверхности...

Устройство для эвакуации расплава из циклонной печи

Загрузка...

Номер патента: 953411

Опубликовано: 23.08.1982

Авторы: Гардт, Елшибеков, Дунаевский, Тодорцев, Ваганов

МПК: F27B 15/02, F27B 15/09

Метки: эвакуации, расплава, печи, циклонной

...расплава от места ее образования при выходе из циклонной камеры до достижения поверхности сборника расплава,На фиг, 1 предстешленв циклоннаякамера, продольный разрез, "на фиг. 2,то же, поперечный разрез,Устройство ссдержит 1 шклонную камеру 1, пережим с порогом 2 и сборник 53 расплава, В нижней исти камерырасположен под 4, нв котором скапливается расплав 5, в поду 4 расположенЫдва канала; канал-пережим с порогом 2для выхода дымовых газов и соедини- .0тельный канал 6 для перетока расплаваиз циклонной камеры 1 в сборник расплава; леткв 7 для выпуска рвсплввавыполнена в боковой стенке сборника,газоход 8 служит для удаления дымовыхгазов,Устройство работает следующим образом.Расплав скапливается на поду 4 вокругканалв-пережимв с порогом 2 и...

Способ регулирования плавки фосфоритов

Загрузка...

Номер патента: 741671

Опубликовано: 30.05.1981

Авторы: Иванов, Тодорцев, Илимник, Гардт

МПК: G05D 27/00

Метки: плавки, фосфоритов

...регулирования плавки.Цель достигается тем, что опреде ляют содержание ионов фтора в воде,транспортирующей расплав. На чертеже изображен энерготехнологический циклонный агрегат для 20 осуществлени способа.Он состоит из циклонной плавильной камеры (ЦПК) 1, пережима 2, соединяющего ЦПК со сборником расплава 3, где собирается готовый продукт 4, поступающий через летку 5 вгранжелоб 6 на грануляцию. ЦПК снабжена горелочными устройствами 7 дляподачи топлива и воздуха, загрузочным патроном 8,куда поступает сырье ЗО 9, подаваемое шнеком 10. Дымовые741671 Формула изобретения ППП "Патент",од, ул.Проектная,4 или газы поступают в котел-утилизаторначертеже не показан).Система управления состоит из регулятора тепловой нагрузки 11, измерителя...

Кресло с откидными локотниками

Загрузка...

Номер патента: 5600

Опубликовано: 30.06.1928

Автор: Гардт

МПК: A47C 1/03

Метки: кресло, откидными, локотниками

...для откидываниялокотник. в сторону,Предлагаемое кресло состоит из, ящика Ж с рамой Е для мягкогосиденья Е, спинной подушки Д, локотников А, А, откидывающихся на шарнирах и снабженных подем-ными полками Б, закрепляемыми выдвижными планками В. Для поворота локотника А и удержания его в крайних положениях служит шарнирное приспособление, состоящее из металлической планки Л с прорезом М, по которому передвигается штифт Н (фиг. 4 и 5), укрепленный к локотнику, и из подпорки Г, шарнирно соединенной одним концом с металлической пластинкой К, прикрепленной к остову кресла, а другим концом к такой же пластинке О, находящейся на локотнике.При откидывании одного локотника А кресло принимает вид кушетки (фиг, 1), при чем локотник для...
