Способ спектрального анализа радиосигналов

Загрузка...

Номер патента: 594823

Опубликовано: 15.03.1985

Авторы: Круглов, Наумов, Егоров

МПК: G03H 1/16

Метки: радиосигналов, спектрального, анализа

...линзы 7 установленадиафрагма 8 и голограмма 9. В канале опорного светового пучка имеется полупрозрачное зеркало 10,зеркало 11 и дискретный дефлектор12, на который подано напряжениеот блока 13 п авления. у Р1В схеме восстановления (см.фиг.2)голограмма 9 установлена под угломк плоской световой волне 14, за голограммой в направлении нормали к ней расположен фотоприемник 15.Установка (см.фиг.3) содержит дополнительно канадит восстановления голограммы, состоящий из лазера 16 и дефлектора 17.Запись голограммы производят следующим образом.1 Анализируемый радиосигнал 5 М) поступает на пьезопреобразователь 5 модулятора света и на блок 13управления. Акустическая волна распространяется в звукопроводе 4 со скоростью Ч и создает...

Способ восстановления изображения объекта

Загрузка...

Номер патента: 696851

Опубликовано: 23.03.1985

Авторы: Аблеков, Фролов

МПК: G03H 1/22

Метки: изображения, объекта, восстановления

...плоские светочувствительные де.текторы, затрудняет или делает нецозможххым исследование ряда процессов,. при Которых неОбходимо восстановление голографического изображения объекта,Цель изобретения - расширениекласса восстанавливаемых без опорного пучка плоских голограмм. Указанная цель достигается тем,что голограмму преобразуют в транспарант с логарифмической функциейпропускания Формируют распределениеинтенсивности с помощью системы преобразования Гильберта, преобразуютполученное распределение в Фазовьхй щОтранспарант и восстанавливают изображение объекта, перемножая световыеполя исходной голограммы и ФазовоготранспарантафНа Фиг. 1 представлена оптическая щщ.схема двумерного преобразователяГильберта; на фиг. 2 - схема перемно:жения...

Способ восстановления голограмм фурье без опорного пучка

Загрузка...

Номер патента: 723922

Опубликовано: 23.03.1985

Авторы: Аблеков, Колядин, Фролов

МПК: G03H 1/22

Метки: фурье, опорного, восстановления, голограмм, пучка

...обратная оптическая связь,которая реализуется с помощью Зеркал8 - 11, С помощью диафрагмы 7 происходит вырезание углового элементаавтокорреляционного образа, прилежащего к его границе. Проектированиеэтого углового элемента на местообъекта в плоскости Я, в соответствиис расположением автокорреляционногообраза.в оптической схеме осуществляется зеркалами 8 - 11. Спроектированное в плоскости изображение углового элементаавтокорреляционного 1образа оптоэлектронной системы 1модулирует когерентное излучение,.освещающее голограмму 3. Промодулированный в плоскости Я и отфильтрованный в плоскости С световой пучок,распределение амплитуды поля которогоявляется изображением контура исследуемого объекта, фиксируется нафотопластинке 6.а Корректор М....

Голограммный анализатор

Загрузка...

Номер патента: 1149122

Опубликовано: 07.04.1985

Авторы: Белозеров, Мустафина, Кутикова, Белобородов, Камалов

МПК: G03H 1/22, G01B 9/021

Метки: голограммный, анализатор

...измерений.Цель изобретения - повышение информативности за счет изменения ориентации интерференционных полос настройки и точности измерений. Указанная цель достигается тем, что в голограммном анализаторе волновых фронтов, содержащем последовательно расположенные осветительную систему, опорную голограмму, блок оптического сопряжения голограмм с пространственным фильтром, объектную голограмму, причем опорная и объектная голограммы выполнены с возможностью поворота вокруг оптической оси, блок оптического сопряжения голограмм выполнен однокомпонентным, осветительная система расположена за двойным фокусным расстоя,- нием блока сопряжения голограмм, причем выходной зрачок ее расположен в главной плоскости блока сопряжения голограмм и совмещен...

Голографическое устройство

Загрузка...

Номер патента: 1149206

Опубликовано: 07.04.1985

Автор: Согоконь

МПК: G03H 1/04

Метки: голографическое

...прямоугольой ЦРСМС; ЯД)Т)ЦЗ " ;.;Тг) З)ЗС -)Я,-т;ТССНР-.,(:Ова = -б"ект 1) )(ас)дктер 1 лсг; 1(О)" Р ; Ьрс( ; ч Е 3 Я )( т р Я )ч О Р ,р)ч с ) И133 Е.гтЬЮ ТлЗобпе 1 екис) яБЛ-.; -яЛИЧРНИР то(П-ОСТ" ОГР ,Дттивос .ИЕ Т ИГ ТРЯНИ С) С ТТЧР ч. Кой ТифР);Я)111(гОб исслед,гемых Объектах.Постаезпенная гель достигаетсятем что Р ГолОГряфическом устрОЙ(тве, содержащем лазер, систему формира нация Опорно о каналаБк.тючдю -щего голяризатор Предметный каня:И ОЕГИСтРатОР. ПРИЧЕМ ОПТИЧЕСКИЕ ДТРЬТ,) О УС Тр Бис."Вс.(,;гр)л позлсьги кс)торой делят излуче - т.ТР:та Объе( "цьй и ОГ,01)цый пучки.ЕбзекГтлпл сучок От,)ЯжсзетсЯ От сфе рчгского згркалди направляется ц я исс.ледуемьй Объект з, Оторный пуТОК О. рджяезтся О)т зРркяла 6 и нятрявляется ця...

Способ записи информации

Загрузка...

Номер патента: 1149207

Опубликовано: 07.04.1985

Автор: Мешковский

МПК: G03H 1/04

Метки: записи, информации

...407 трудно получить у технологически, да к тому же при большей пористасти оптические характеристики носителя практически не улучшаются, но существенно снижается его механическая прочность.Носитель для этого способа записи мажет быть получен любых требуемых размеров (площади),Записанные таким способом голограммы относятся к толстым Фаэавым,имеют высокую контрастность, а ихдифракцианная эффективность составляет 90-1007,Число циклов запись-стирание практически неограничено, так как нетрудно предусмотреть простые мерыдля поддержания постоянного давления паров жидкости, а свойства пористого материала практически неизменяются при воздействии излучения .С тир ание записанной информации осуществляется либо выдержкой носителя при повьппенной...

Устройство ввода информации в когерентно-оптический процессор

Загрузка...

Номер патента: 1151920

Опубликовано: 23.04.1985

Авторы: Мельтрегер, Ермаков

МПК: G03H 3/00

Метки: когерентно-оптический, ввода, информации, процессор

...телевизионного типа 2.Недостатком известного устройства являются энергетические потери записывающего и считывающего световых пучков, обусловленные применением полупрозрачного зеркала и приводящие к потере качества ввода из-за уменьшения отношения сигнал-шум при записи, уменьшение дифракционной эффективности и разрешающей способности транспаранта, а также уменьшение отношения сигнал-шум в устройстве вывода из процессора.Целью изобретения является улучшение качества ввода путем уменьшения потерь 35 света.Указанная цель достигается тем, что в устройстве ввода информации в когерентно-оптический процессор, содержащем управляемый транспарант, оптически связанный через последовательно расположенный микрообъектив, объектив и зеркало с лазером, а...

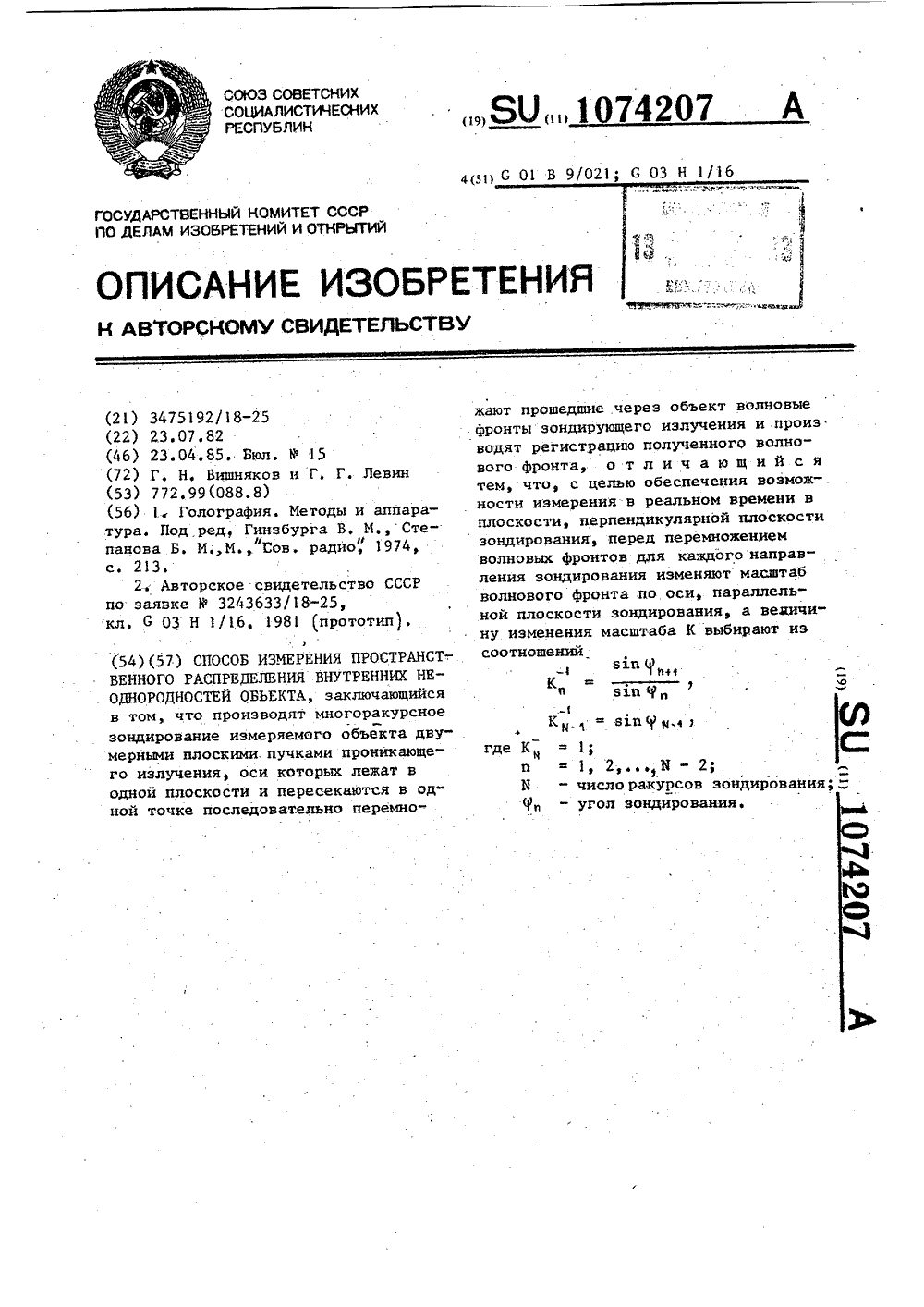

Способ измерения пространственного распределения внутренних неоднородностей объекта

Загрузка...

Номер патента: 1074207

Опубликовано: 23.04.1985

Авторы: Левин, Вишняков

МПК: G03H 1/16, G01B 9/021

Метки: пространственного, объекта, внутренних, неоднородностей, распределения

...А(у г) -" Ао ехр1 У, (К у , г) + + фг (у, г)1 Перед третьим перемножением изменяют масштаб Вф (4) на величину КМь,у где- направление третьего ракурса зондирования, т.е. получают ВФ А 1(К 1 Кгу, г) А(Кг у, г)згп узгпу"уПосле третьего зондирования ВФ (5) под направлением 45 выполняют третье. неремнцжение и формируется ВФ,А 1(К.К у, г) А (К у, г) А (уг) у которого перед четвертым перемножением изменяют масштаб в -1 з 1 ЮК;:, ф-Му раэ и т,д. Вся зта последовательность операций выполняется для всех угловондиров ния ( ф 1,перекрывающих (равномерно или неравномерно) диапазон углов от О до 180 фа Пусть ( ф О, а 1180 Закон изменения масштаба в любом и"ом ракурсе для а1, 2. . . Иследующий.,вхп УДля 0-1 и И"го ракурса коэффициенты изменения...

Устройство для считывания голограмм

Загрузка...

Номер патента: 1116864

Опубликовано: 23.05.1985

Автор: Сороко

МПК: G03H 5/00, G03H 1/22

Метки: считывания, голограмм

...что аГлмтуд - , волнового полк в фокусе, формируемая оптическойистемсь с чзким тгсц;1 ев ьре.01,. О 1;1 свается функцией Бе сегу: нуле 1) 1,1 Гг 1 , ЛОНО,Л ВЕК; Ор СВЕТЯ.Г, - гнус:.Огьцевол дНафаги.1;у- О 1 дЯфра;г ц,11а а: 11 ЛЯ(, ,.1 г-.г ГЛОКГЯЫЕво 1; и ам 1тца "0 тс)рыу вьце ;лп" 1;т гГЬ бохоВЫХ ЛВЕСТКОВ ф Н, ч.Лг/,.Ноог гцпЕ ОПСЬ 1 асг .и.И 1д волнового,";рля в фокус -., лотогЫй ОрИиргется К 1 гугпОЙ диафрагмой; 41 енно зто является ричиной пояВ- ,1 ения интенсив 1 их и далеко простираЮдгнХСЯ боКОВЫХ;1 НПЕСТКОВ В ОПтической систе 1 е с относительно узкимКОЛЬДЕВЬ 1 М гаг 1 рЕЗОЬДва кольцевых выруза формируОтволногое поле в фокусе, амплитудакотогого может б.ггь описана суммой- )( где ;" ( 1, Еслгл, напвимер ВЗЯть0,7 , то...

Устройство для измерения трехмерных микрообъектов и изображений

Загрузка...

Номер патента: 1116865

Опубликовано: 23.05.1985

Авторы: Рыбаченко, Юрпалов, Зотов, Попов, Гончаров, Лонгинов, Медведь

МПК: G03H 1/26

Метки: микрообъектов, изображений, трехмерных

...поворотной турели с жесткой фиксациеймеханизм смены увеличения с наборомобъективов и ттередающяя видеокамера,в систему освещения введены осветитель с источником некогерентного света, конденсоп, и подвижное зеркало, а также оптический канал прецироняния измерительного перекрестия на видеокамеру, смонтированный на каретке вертикальной координаты,35 На Фиг,изображена компоновоч Оная схема устройства: на Фиг, 2огтическяя схема на Фиг. 3 - блок".схема управления одной нзттернтельной кареткой,Устройство содержит станин.; М 5(см. Фи ,). на которой смонтированы каретка 2 продольного перемещения с кадровым окном 3 и лентопротяжным механизмом 4, кареткя 5 поперечного перемещения,; а которой 50размещена каретка 6 вертикальнойкоординаты ;....

Волоконно-оптическое устройство для передачи изображения объекта (его варианты)

Загрузка...

Номер патента: 1158967

Опубликовано: 30.05.1985

Авторы: Мировицкий, Дубровин, Бондарев, Смык

МПК: G03H 1/04

Метки: варианты, волоконно-оптическое, его, объекта, изображения, передачи

...и неоднородностей, то предлагаемое устройство пригодно и для гибкихволоконно-оптических трактов. Влия ние плавного перехода на работу устройства аналогично влиянию планшайбы; поскольку модовый состав излучения выходного торца тракта не зависит от смещений предметной точки, так как 25 тракт на выходном конце представляет собой жгут одномодовых волокон,При указанном отношении, равном 1, вклад в основную моду планшайбы (выходного конца плавного перехода ) вносится только основной модой тракта, увеличение мощности не происходит, При соотношении отношений радиу сов к числовой апертуре, равном 2 3.,9 ф ъ вклад основной моды тракта становит- ся столь малым, что потеря мощности уже не компенсируется вкладом мод высших порядков тракта,...

Фотографический способ регистрации амплитудных и фазовых неоднородностей

Загрузка...

Номер патента: 764502

Опубликовано: 23.06.1985

Авторы: Колядин, Аблеков, Денисов, Фролов

МПК: G03H 1/00, G03C 9/08

Метки: регистрации, амплитудных, фотографический, фазовых, неоднородностей

...изоб ния распределения плотности в некото. ражения геометрической фигуры.ром объеме приходится исгрльзовать5действительно, пусть(х) функнесколько теневых систем, либо голо- ция рассеяния от геометрической фиграфическую технику записи волнового гуры в виде полого цилиндра, а1(хфронта, Применение набора теневых функция, описывающая, например фазоприборов значительно удорожает уста- вые неоднородности. Фотопластинка,20- новку, делает ее громоздкой и неудоб- на которой зарегистрирована дифракной в практике исследований. Примене- ционная картина, будет иметь посление же голографической техники запи- ,проявления пропусканиепропорциоси волнового фронта для исследования нальное интенсивности света+ М Ф +трехмерных полей плотности...

Устройство для вычисления частичного объема тела неопределенности сигналов

Загрузка...

Номер патента: 1166050

Опубликовано: 07.07.1985

Авторы: Цикин, Гутин

МПК: H04B 9/00, G03H 1/06

Метки: сигналов, вычисления, объема, частичного, неопределенности, тела

...записывается в виде пространственного сигнала ) П"(х) вдоль оси Х на транспаранте 4. В системе координат (х, у), повернутойотносительно оптической.оси ( х, у) на 45 , этот же сигнал представляетсях-у5 в виде 0/, т,е. оказывается растянутым по осям в Г 2 раэ. При освещении транспаранта 4 когерентным све- том в виде плоской электромагнитной волны световое поле на выходе оптической отображающей системы (в плоскости транспаранта 5), состоящей из линз 6 и 7 и имеющей увеличение 1/ У 2, формируется в соответствии с транспарантным сигналом П+ (х - у) . Функция Ц пропускания транспаранта 5 определя" ется записываемым на нем вдоль оси сигналом Б (х) и, таким образом, световое поле на выходе транспаранта 5 соответствует произведению ьО 8(х) П...

Голографический способ исследования фазовых объектов

Загрузка...

Номер патента: 1028152

Опубликовано: 30.08.1985

Авторы: Островская, Филиппов, Комиссарова, Шедова

МПК: G01B 9/021, G03H 1/22

Метки: голографический, объектов, исследования, фазовых

...восстановления за счет испальзования одного из восстановленных голограммой пучков в качестве восстанавливающего.Голограмма исследуемого объектарегистрируется обычным способом с помощью предметного и опорного пучков,направляемых на голограмму под углом 4 Одруг к другу, Затем голограмму .освещают восстанавливающим световымпучком. При этом восстанавливаютсясветовые пучки "+" и "-" - первогопорядка, а при нелинейной регистрации голограммы также пучки высших порядков. Один из этих пучков, например пучок +1-го порядка, характеризу,емый фазовым множителем с; ( хЫ, 1 Рвновь направляют на ту же голограмму . 5 ОПри этом в + 1 -ом порядке в ос станавливается световой пучок с Фаз овым множителем с " с" с . Этот пучок т акже, в свою очередь, может...

Способ локального проявления оптических голограмм на фототермопластических носителях

Загрузка...

Номер патента: 1179260

Опубликовано: 15.09.1985

Авторы: Почерняев, Филина, Мамулия, Максименко, Каганович, Аязян, Находкин, Павлов, Баженов, Кувшинский

МПК: G03H 1/18

Метки: голограмм, локального, проявления, фототермопластических, носителях, оптических

...полимерного фотоприемника и прц экспонировании возникаетдоцснтцитсльцый ттотецциальцый рельеф цаповерхцости фотопонупроводника, соответ.ствутотцттй раснрсдслсцито интенсивности света в изображении, и ицжскция токоцоситслей через границу фотополупроводнцка сцолимсрцой фотополупроводниковой пленкойсоответствует распределению интенсивностисвета в иэображении, тем самым увеличивая светочувствительность полимерного фотопроводника,Способ позволяет достичь необходимойдля проявления величины фототока с помощью повышения подаваемого на фототтолупроводттик напряжения, так как расстояние между электродами возрастает ( 1 мм)и пробойцвте напряженности достигаютсянри больших значениях напряжения. Зтопозволяет снизить интенсивность освещения35...

Способ голографического измерения спектрального состава модулированного оптического излучения

Загрузка...

Номер патента: 1053575

Опубликовано: 15.10.1985

Авторы: Зубов, Султанов, Боркова, Крайский

МПК: G01J 3/28, G03H 1/00

Метки: оптического, излучения, спектрального, состава, голографического, модулированного

...Это обстоятельство снижает динамический диапазон и дифракционную зф 45 фективность. Формирование спектра в плоскости голограммы на фоне постоянных засветок усложняет считывание его, так как требуется использование оптической системы и фильтрации.50Целью изобретения является расширение динамического диапазона, увеличение дифракционной эффективности и упрощение считывания,Цель достигается тем, что в спо собе голографического измерения спектрального состава модулированного оптического излучения, заключающемся в записи голограммы сигнальнойволны лри помощи опорной волны сизменяющейся по сечению частотой,последующем восстановлении голограммы плоской волной и считывании спектра, в каждой точке опорной волныосуществляют дополнительное...

Способ голографической записи электрических сигналов

Загрузка...

Номер патента: 936717

Опубликовано: 23.10.1985

Автор: Елисеев

МПК: G03H 1/04

Метки: электрических, голографической, сигналов, записи

...воде с апертурой 30 мкс и применяя полную компенсацию опорного пучка, можно записывать сигнал длительностью 15 мкс в течение 15 мкс, Очевидно, что, если с помощью данного 40 УМС требуется записать сигнал длительностью 25 мкс, то для регистрации голограммы остается лишь 5 мкс и т.д, Известно, что величина апертуры современных УМС ограничена 45 (затуханием акустических волн в звукопровоцах - для жидкостных и аморф" ных гвердотельных УМС и технологическими условиями выращивания кристаллов для многокристаллических 50 УМС) значением в несколько десятков микросекунд. Поэтому увеличение времени регистрации голограммы за счет увеличения временной апертуры УМС практически невозможно. 55 Целью изобретения является увеличение эффективности записи...

Устройство для голографической регистрации информации

Загрузка...

Номер патента: 1191879

Опубликовано: 15.11.1985

Автор: Согоконь

МПК: G03H 1/04

Метки: голографической, информации, регистрации

...неполяризованный или частично поляризованный фон легко отделяется от циркулярно и эллиптически поляризованного излучения, Кроме то-. го, появляется возможность определения знака эллиптичности. Так, например, если от объекта распространяется лево-циркулярное излучение, то минимум интенсивности восстановленного изображения наблюдается в том участке голограммы, на который падало право-циркулярное излучение опорного пучка. Если же от объекта распространяется неполяризованное излучение, то интенсивность восстановленного изображения во всех точках голограммы одинакова, что и позволяет отделить один вид излучения от другого. На чертеже дана схема устройства для голографической регистрации информации.Устройство содержит цилиндрические...

Устройство для регистрации голограмм фазовых объектов

Загрузка...

Номер патента: 1193630

Опубликовано: 23.11.1985

Автор: Согоконь

МПК: G03H 1/04

Метки: регистрации, объектов, фазовых, голограмм

...глубинУ голографической сцены, что позволяет использовать для записи голограмм источни-. ки излучения, обладающие малой длиной когерентности.Конструктивные особенности выполнения поляризационной призмы позволяют получать в плоскости голограммы различные распределения состояния поляризации опорного пучка.Так, призма, выполненная в виде цилиндрической кюветы 7 с конической перегородкой 8, делящей ее на две части, одна из которых заполнена иммерсионной жидкостью 10, а другая- оптически активным веществом 9, создают распределение состояния поляризации, содержащее линейно поляризованные компоненты, азимут которых линейно изменяетсм вдоль радиуса. Призма со сферической перегородкой создает распределение состояния поляризации,...

Устройство для воспроизведения модулей информационных массивов

Загрузка...

Номер патента: 647926

Опубликовано: 30.11.1985

Авторы: Ярмош, Ероховец, Куконин

МПК: G11C 13/04, G03H 1/26, G06G 9/00 ...

Метки: информационных, модулей, воспроизведения, массивов

...технике и может быть использовано при созда- нии многоабонентных систем информационного обеспечения с хранением документов в виде микроголограмм и их преобразованием в естественную форму при воспроизведенииЦель изобретения - упрощение схемы и увеличение коэффициента полезного действия.На чертеже приведена функциональная схема описываемого устройства.Устройство содержит источник 1 когерентного излучения, хранилище 2 матриц микроголограммы, функционально связанное с модулями 3 и, каждый из которых содержит матрицумикроголограмм с возможностью шагового движения в двух взаимно перпендикулярных направлениях и диффузный экран 5,.По запросам от потребителей из хранилища матриц микроголограмм 2 в модули 3 -Зп поступают матрицы...

Устройство для измерения координат изображений микрообъектов, восстановленных с плоских голограмм

Загрузка...

Номер патента: 1196800

Опубликовано: 07.12.1985

Авторы: Гончаров, Юрпалов, Медведь, Рыбаченко

МПК: G03H 1/26

Метки: плоских, координат, изображений, микрообъектов, голограмм, восстановленных

...сферическую волну, которая распространяется в апертурномугле дифракции на микрообъекте,согласно теории дифракционного образования изображений, Апертурныйугол определяется из соотношения401 22 Агр= - , - , - ,вхпГ где ) - радиус микрообъекта;Л - длина волны;0 - апертурный угол в прост-ранстве иэображений,По известным размерам микро- объектов и .оптическим параметрам оптики определяется размер и форма отверстия в зеркале.Сферическая волна от мнимого изображения распространяется в таком же апертурном угле, что и от действительного иэображения. Поскольку расстояние от мнимого источника сферической волны до зеркала с эллипсным отверстием значи" тельно больше, чем расстояние от196800 5 10 15 50 55 з 1сопряженного действительного...

Способ преобразования когерентных световых пучков

Загрузка...

Номер патента: 1090152

Опубликовано: 15.01.1986

Авторы: Тараненко, Одулов, Кондиленко, Соскин

МПК: H01S 3/10, G03H 1/00

Метки: световых, преобразования, пучков, когерентных

...используют нелинейную среду,.с показателем преломления, изменяющимся на низких пространственныхчастотах.Для получения максимального энергообмена между преобразуемыми пуч- .ками один из них направляют по нормали к поверхности нелинейной среды.На фиг.1 показаны ход лучей преобразуемых пучков и структура их интерференционного поля для Начальногоэтапа записи (пунктир) и стационарного состояния сплошные линии); нафиг.2 - схема рассматриваемого взаи .модействия в пространстве волновыхвекторов, где 1, и- волновыевекторы взаимодействующих пучков,волновой вектор записываемойрешетки. Индексы "о" и "ст" указывают на начальный этап записи и стационарное состояние соответственно,Для упрощения изображения полагается, что пучки входят в...

Голографический вершинный детектор

Загрузка...

Номер патента: 1126105

Опубликовано: 23.03.1986

Авторы: Скрыль, Козубский

МПК: G03H 5/00, G01T 5/06

Метки: голографический, вершинный, детектор

...сфокусированных изображенийследов заряженных частиц от разделенных опорного и предметного потоков света,Представленная на фиг,1 блок-схема вершинного детектора содержит импульсный лазер 1систему 2 формирования широкого по сечению параллельного потока света, детектор 3 следов заряженных частиц (пузырьковуюкамеру), систему 4 формирования оптического иэображения следов заряженных частиц, фотоприемник (фоторегистратор голографических иэображе"ний) 5 и трехмерную координатнуюсетку 6.Конструктивное взаимное расположение перечисленных основных элементов заявляемого устройства типичнодля всех схем голографирования проз"рачных объектов: в схеме Габора всеэлементы расположены в линию по пути светового потока от лазера дофотоприемника...

Способ реверсивной записи голограмм

Загрузка...

Номер патента: 1223201

Опубликовано: 07.04.1986

Авторы: Цукерман, Карнатовский

МПК: G03H 1/18

Метки: реверсивной, голограмм, записи

...и стирания от температуры подогрева материала без дополнительного облучения света (кривая 2) и с облучением светом (кривые 3 и 4), причем увеличение интенсивности облучения приводит к увеличению скорости стирания (кривая 4 смещена в область более низких температур). Время стирания для кривой 2 составляет 3 - 4 мин, а для кривых 3 и 4 - 20 с.Кривые 3 и 4 приведены в качестве примера активации светом процесса стирания записанных элементарных голограмм при разных мощностях облучения и постоянной экспозиции 20 с. Эти кривые построены таким образом: строилась зависимость стирания величины дифракционной эффективности элементарных голограмм от времени облучения светом при фиксированных температурах материала и мощности света. Затем из этих...

Устройство для сканирования трехмерных изображений

Загрузка...

Номер патента: 1155092

Опубликовано: 23.04.1986

Автор: Сороко

МПК: G03H 5/00, G03H 1/22

Метки: трехмерных, сканирования, изображений

...данном устройсмве устранены не все причины появления боковых лепестков распределения интенсивности света в области фокуса. Одной из этих причин является то, что общая апертура линзы-аксикона имеет резкие обрывы на краях. В результате огибающая боковых лепестков изменяется с расстоянием х между элементом трехмерного изображения трека и оптической осью линзы-аксикона как 1/х, в то время как соответствующая огибающая в традиционной линзе с круглой апертурой изменяется как 1/х . Цель изобретения состоит в увеличении динамического диапазона устройства.Поставленная цель достигается тем, что устройство для сканирования трехмерных изображений, содержащее последовательно расположенные систему формирования трехмерного изображения, линзу-аксикон и...

Устройство для записи объемного изображения объектов

Загрузка...

Номер патента: 1244630

Опубликовано: 15.07.1986

Авторы: Голенко, Комар, Дягилева

МПК: G03H 1/04, G02B 13/08

Метки: изображения, объектов, объемного, записи

...объекта в плоскости 4.Одновременно с этим лучи, несущие информацию о вертикальной состав.ляющей обьекта, проходят через первую группу линз 5-8 как через плоскопараллельную пластинку, попадаютво вторую группу линз 9-11, в которой претерпевают преломление и даютрезкое изображение меридиональнойсоставляющей объекта в плоскости,где располояен носитель 3 записи,Таким образом, без растра анаморфот не обеспечивает совмещение двухсоставляющих изображения в однойплоскости.Поскольку растр состоит из вертикально расположенных цилиндрическихлинз, то он не оказывает влиянияна лучи, несущие информацию о меридианальной составляющей изображенияобъекта, и эти лучи формируют изображение в плоскости носителя 3 за 40писи, Лучи, несущие информацию...

Устройство для получения магниторезонансных интроскопических изображений

Загрузка...

Номер патента: 1249472

Опубликовано: 07.08.1986

Автор: Цитович

МПК: G03H 3/00

Метки: изображений, интроскопических, магниторезонансных

...9, Времязадающий генератор 10 соединен с СВЧ-генератором и приемником голограммь 1,40Для питания градиентных катушек имеется устройство 11 управления градиентами,На фиг.2 представлены временныедиаграммы, поясняющие процесс записиголограммы в устроистве. Зцесь 245возбуждающий (насыщающий) СРЧ-импульс, излучаемый антенной 4,; 13и-образный импульс, блокирующий 11 риемник 7 голограммы на время действиямощного возбуждающего СВЧ-импульса 12;14 - магниторезонансныи сигнал (сигнал спада свободной индукции - ССИили ЭХО); 15 - опорный СВЧ-импульсизлучаемый антенной 5.Устройство работает следующим образом,Исследуеи 1 й объект 3 помещаетсяв однородное магнитное поле соленоила 1 и с помощью градиентных.катушек 2 выделяется слой, в котором поле...

Способ получения голографического сканирующего элемента

Загрузка...

Номер патента: 1251008

Опубликовано: 15.08.1986

Авторы: Каарли, Ребане, Саари

МПК: G02B 26/10, G03H 1/04

Метки: элемента, сканирующего, голографического

...элемент.Способ получения голографического сканирующего элемента заключается в следующем.В качестве регистрирующей среды берут спектрально-селективный материал, например пластину толщиной 4 мм из полистирола с примесью октаэтилпорфина, размещенную в криостате и охлажденную до температуры жидкого гелия. Регистрирующую среду экспонируют многократно опорным и предметным когерентными световыми импульсами длительностью 3-5 пс,причем предметный световой импульс сфокусирован на экране за голограммой и задержан относительно опорного, Точку фокусировки меняют кот экспозициик экспозиции в соответствии с законом сканирования, а задер. жку С предметного светового импульса относительно опорного меняют в преде- ЗО лах времени фазовой релаксации...

Устройство для голографической регистрации информации

Загрузка...

Номер патента: 1251013

Опубликовано: 15.08.1986

Авторы: Марти, Островский, Рейнганд

МПК: G01B 9/021, G03H 1/02

Метки: голографической, информации, регистрации

...с использованием названной кюветы,Лазер 1 освещает кювету 2, содержащую прозрачное окно с плоской наружной поверхностью 3 и внутреннейповерхностью 4, выполненной с рельефом, обратным рельефу эталона,Исследуемый объект 5 помещен в иммерсионную среду. Результат интерференции пучка света, рассеянногообъектом и отраженного полупрозрачным зеркалом 6, и опорного пучка7 регистрируется на фотопластинке 8.Запись производится методом двухэкспозиций с изменением показателяпреломления иммерсионной жидкостимежду экспозициями. Восстановленнаяволна идентична волне, рассеянойобъектом, а ее фаза в данной точкевосстановленного изображения где Ф, - фаза волны, рассеяной данной точкой объекта во время первой экспозиции, когда в кювете находится жидкость...

Устройство для регистрации отражательных голограммных оптических элементов

Загрузка...

Номер патента: 1251014

Опубликовано: 15.08.1986

Автор: Корешев

МПК: G03H 1/04, G02B 5/32

Метки: оптических, элементов, голограммных, отражательных, регистрации

...плоскими волнами, направления распрос хранения которых в регистрирующей среде и светофильтрах заданы стрелками О и ВПри этом интенсивность распространяющегося в направлении О пучка в плоскости его падепия на светофильтр 1 равна. 1 а интенсивность второго пучка распространяющегося в направлении Кгв плоскости его падения на светофильтр 2 равна 1 Тогда пучок, распространяющийся в направлении О в объеме регистрирующей среды 5 имеет интенсивность 1, =, а на границе раздела светофильтр 2 - воздух его интенсивность 1 = 11 Частичное отражение этого пучка от указанной выше границы раздела приводит к появлению паразитного пучка, распространяющегося в направленииО , Его интенсивность в объеме ре и гистрирующей среды 1, = 1 1 Р где 1 -...
