G03B 21/08 — дающие только эпидиаскопическую проекцию

Проекционный фонарь

Загрузка...

Номер патента: 5219

Опубликовано: 30.04.1928

Автор: Ковалев

МПК: G03B 21/08

Метки: проекционный, фонарь

...на просвечивание (когда экран расположен между зрителем и фонарем) и на фиг. 4 в расположение фонаря при использовании непрозрачного экрана.В случае демонстрирования на экране непрозрачного обекта, согласно фиг. 1, последний (например, чертеж) закладывается в нижнюю часть фонаря в вырез б кожуха и освещается лампой с направляющим отражателем 5. Изображение через длиннофокусный обектив 3 и зеркало 4 попадает на экран, При таком положении прибора обектив 2 может быть снят и отверстие для него закрыто.Для демонстрирования диапозитивов, кино-фильм и т. д., согласно фиг. 2, последние вставляются в соответствующие пазы в короткофокусном обективе 2 и лампа с отражателем поворачиваются так, чтобы свет был направлен по осиобектива. В этом случае...

Эпидиаскоп

Загрузка...

Номер патента: 6900

Опубликовано: 31.10.1928

Автор: Токмачев

МПК: G03B 21/08

Метки: эпидиаскоп

...к нормат 14 марта 1927 года, а остальныхот с 7 марта 1927 года. лям; предмет находится в месте, отделенном.от конвекционной теплоты источника света; сходящиеся лучи конуса света, идущие за поверхность предмета 4, могут быть использованы без дополнений,для проектирования прозрачных картин на экран при повороте аппарата и перестановке обектива 3 в точку схождения этого конуса,Вышеозначенный эпископ может применяться в качестве эпидиаскопа, при помещении прозрачной картины вместо непрозрачного предмета 4. При этом обектив 3 (фиг. 2) помещается вблизи второго,"фокуса эллипсоида 5.Если отражатель 5 будет приложен к плоскому срезу эллипсоида через центр под углом к большой оси, то получится возможность регулировать этим углом распределение...

Эпидиаскоп для детских театров

Загрузка...

Номер патента: 10346

Опубликовано: 29.06.1929

Автор: Горностаев

МПК: G03B 21/08

Метки: театров, детских, эпидиаскоп

...который имеет откидные части ж в верхней стенке и в задней стенке, при чем в последней откидная часть-снабжена вкладышем ггиг, служащим, по вынимании его, для проектирования цветных, вращающихся виньеток, и, кроме того, ящик аб имеет двойное дно с выдвижной доской, несущей монтированную на ней электрическую лампу с отражателем. Предлагаемый детский театральный эпидиаскоп предназначен для проектирования в отраженном свете как неподвижных, так и подвижных картин и виньеток.На чертеже фиг. 1 изображает общий вид эпидиаскопа, а на фиг, 2 - его вертикальный продольный разрез,Прибор состоит из двух вдвижных друг в друга ящиков АБ и аб, перемещение которых друг относительно друга дает возможность регулировать ясность проекции. Внешний ящик АБ...

Проекционный фонарь

Загрузка...

Номер патента: 12973

Опубликовано: 31.01.1930

Автор: Ковалев

МПК: G03B 21/20, G03B 21/08

Метки: фонарь, проекционный

...вырезом для закладывания проектируемых в отраженном свете чертежей и производимых от руки надписей. Источник света в виде электрической лампы накаливания с направляющим отражателем устроен подвижным в кожухе фонаря, с целью возможности установки его или против короткофокусного объектива по оптической оси последнего при проектировании в проходящем свете, или наклонио к окну, в которое закладывается, например, чертеж, при проектировании в отраженном свете при помощи длиннофокусного объектива и зеркала.Предлагаемое изобретение является видоизменением вышеописанного и состоит, согласно чертежу, в том, что лампа 5, установленная на оси короткофокусного объектива 2 для проектирования в проходящем свете, имеетподвижный отражатель,...

Аппарат для проектирования с прозрачных или непрозрачных лент

Загрузка...

Номер патента: 15634

Опубликовано: 30.06.1930

Автор: Борц

МПК: G03B 21/08

Метки: прозрачных, лент, проектирования, аппарат, непрозрачных

...конденсатором для лучей диаскопической проекции, а перед отверстием стенки располагается рамка 9 для диапозитивов, состоящая из доски 47 с окном и двух дощечек 48 (фиг. 7 и 8), Дощечки 48 диапозитивной рамки снабжены такими же окнами, как и доска 47, расположены по одной с каждой стороны последней и соединены шнуром, перекинутым через блоки 49, При проектировании диапозитива, заложенного в одну из дощечек 48, в дру, гой дощечке, расположенной вне окошка, пропускающего свет, производится смена уже показанного .диапозитива. При эпископическом проектировании доска 22 удаляется, отверстие передней стенки камеры закрывается крышкой 10 (фиг. 2) и электрическая лампа с патроном, ввинченные в отверстие 16, занимают положение 28, 29....

Прибор для эпидиаи микропроектирования

Загрузка...

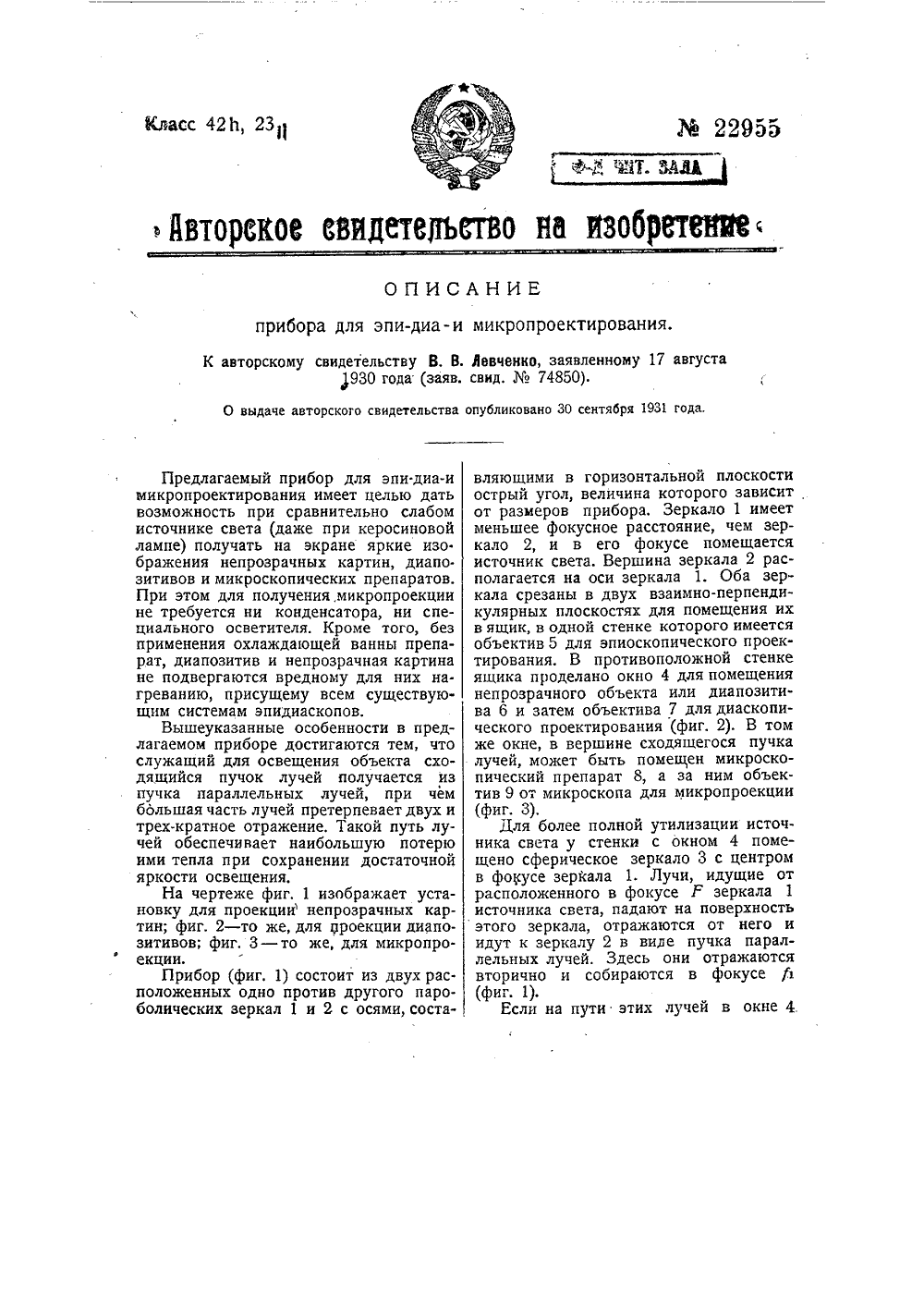

Номер патента: 22955

Опубликовано: 30.09.1931

Автор: Левченко

МПК: G03B 21/08

Метки: микропроектирования, эпидиаи, прибор

...плоскостях для помещения их в ящик, в одной стенке которого имеется объектив 5 для эпиоскопического проектирования, В противоположной стенке ящика проделано окно 4 для помещения непрозрачного объекта или диапозитива 6 и затем объектива 7 для диаскопического проектирования (фиг. 2). В том же окне, в вершине сходящегося пучка лучей, может быть помещен микроскопический препарат 8, а за ним объектив 9 от микроскопа для микропроекции (фиг. 3).Для более полной утилизации источника света у стенки с окном 4 помещено сферическое зеркало 3 с центром в фокусе зеркала 1, Лучи, идущие от расположенного в фокусе Р зеркала 1 источника света, падают на поверхность этого зеркала, отражаются от него и идут к зеркалу 2 в виде пучка параллельных лучей....

Проекционный фонарь для проектирования в проходящем и в отраженном свете

Загрузка...

Номер патента: 24665

Опубликовано: 31.12.1931

Автор: Коломиец

МПК: G03B 23/14, G03B 21/08

Метки: отраженном, свете, проектирования, проекционный, фонарь, проходящем

...с прозрачных рисунков р ционный фонарь (фиг. 1) со стоит из коробки, рззцеланнойна две камеры А и В. Камабжена отверстиями 1, 2, 3 исгие 1 служит цля притокснизу, 2 - для выпуска газов, 3тока холодного воздуха, нуохлажцения нагревающейся ввархности кожуха,4 - дпя усганщения, В этой же камера А иисточник света 5, В стенке Ссветособирательные линзы 5.в вархней части имеет поформу с отварстием б, в нижскую наклонную с огварстием ования в проходящевете,а, заявленному 18 марта66625). ие б служит для объе рь используется для в отраж нном свете, диапозитизоз во время стве волшебного фонар вании прозрачных рисун служит для установки рисунков и предметов служит для проектиров ном свете. В камере ж для диапозитивов. Р набжена пазами дляижения...

Прибор для эпи-диаи микропроектирования

Загрузка...

Номер патента: 26095

Опубликовано: 30.04.1932

Авторы: Минчиковский, Левченко

МПК: G03B 21/28, G03B 21/08

Метки: эпи-диаи, прибор, микропроектирования

...прибора предназначен лишь для эпи- и диа- проектирования, при чем, с целью более равномерного освещения проектируемого не прозрачного предмета, в нем применен ряд цилиндрических параболических зеркал, расположенных как позади источника света, так и перед ним.Чертеж изображает схематический разрез прибора.Около источника 2 света установлены два цилиндрических зеркала 1 и 3, из которых зеркало 1 согнуто по контуру параболы с фокусом в точке 2 (волосок лампы), а зеркало 3 согнуто по контуру круга с центром в той же точке 2. Против источника света расположены три соединенных друг с другом цилиндрических зеркала 4, 5, б, каждое из которых согнуто по контуру параболы. Оси этих парабол образуют с главной оптической осью острые углы, при...

Проекционный аппарат

Загрузка...

Номер патента: 26096

Опубликовано: 30.04.1932

Автор: Ковалев

МПК: G03B 21/08, G03B 21/20

Метки: аппарат, проекционный

...кривошипа 11 переводится в положение между зеркалом 5 и конденсором 22,П редмет изобретения.1. Проекционный аппарат для проектирования в проходящем и отраженном свете со сменными объективами, уста.навливаемыми по общей оси и с плоским, находящимся внутри корпуса перекидным на шарнирах зеркалом, отличаюиийся темчто держатель 4 электриче:;:кой лампы, помещенной внутри корп уса, выполнен подвижным, с целью помещения источника света или между зеркалом 5 и объективом при проектировании в проходящем свете, или сбоку зеркала 5 при проектировании в отраженном свете.2. Форма выполненияаппарата по и, 1, отличавицаяся тем, что для перемещения источника света применено устройство, состоящее из поперечины 7 с держателем 4, укрепленным с...

Кинематографический аппарат для съемки и проектирования снимков, расположенных по спиральной линии на непрозрачной пластинке

Загрузка...

Номер патента: 29348

Опубликовано: 28.02.1933

Автор: Гресерман

МПК: G03B 21/08, G03B 21/28, G03B 23/10 ...

Метки: пластинке, спиральной, непрозрачной, аппарат, съемки, кинематографический, линии, проектирования, расположенных, снимков

...сообщения вращательного и поступательного движения непрозрачному диску 8 (фиг, 1) с изображениями 11, расположенными по спиральной линии, служит винт 1 с нарезкой 2, цо кото рому передвигается диск 3. Последний снабжен стержнем 4 с роликом 5, кото.рый соприкасается с нарезкой 2, при чем .стержень 4 снабжен зубчатым колесом, сцепляющимся с зубчаткой 6, сидящей на оси диска 8Проектируемые изображения 71 расположены на диске 8 со стороны, противоположной экрану. Лучи от находяВ А сновно патент на имя т етельства опубликовано 28 февраляода. щегося сверху источника света 72 отражаются в наклонном зеркале 13 и освешают изображения 11. Эпископически проектирующий пучок проходит через объектив 14 на зеркало 15, которое отбрасывает его...

57108

Загрузка...

Номер патента: 57108

Опубликовано: 01.01.1940

МПК: G03B 21/08

Метки: 57108

...камера имеет рамку б, к которой может прижиматься предметный столик 7, укрепленный на рычаге, а вверху камеры имеется отверстие для конденсора 9. Над камерой установлена стойка 8, по которой могут передви. гаться и устанавливаться объективы 3, 4 и зеркало 5.Работа производится следующим образом. При диа- и графопроекции отражатель, в котором заключен источник света 1, устанавливают в нижнее положение; при этом лучи света направляются в конденсор 9 и после объектива 3 зеркалом 5 отбрасываются на экран. Применение микро-и кинонасадок позволяет осуществить микро-и кинопроекцию.При эпипроекции конденсор 9 отодвигают в сторону или удаляют, а отражатель с источником света 1 перемещают по шлицу, имеющему некоторую кривизну, в положение 1 а,...

Проекционный аппарат для эпидиаграфоскопии

Загрузка...

Номер патента: 58633

Опубликовано: 01.01.1940

Автор: Крейнин

МПК: G03B 21/08, G03B 21/20

Метки: эпидиаграфоскопии, проекционный, аппарат

...против двух отверстий в корпусе.При проектировании в отраженном свете отражатель 1 занимает под неко. торым углом верхнее положение, показанное на чертеже сплошной линией, и оба отражателя 1 и 2 направляют лучи наклонно вниз для освещения непрозрачного объекта 8. Для прижима 1 оследнего служит подвижный столик 9. После объектива 6 лучи света призмой 7 отбрасываются на экран, При проектировании в проходящем свете источник света в отражателе 2 выключается, отражатель 1 перемещается в нижнее положение 1, показанное на чертеже пунктиром, и лучи света, проходя через конденсср 3 и объектив 4, отбрасываются призмой 5 на экран,Для микропроекции над конденсором 3 может быть использован микроскоп или микроприставка; для графо- и...

Устройство для автоматического проектирования диапозитивов

Загрузка...

Номер патента: 81575

Опубликовано: 01.01.1949

Авторы: Бодров, Штейнгардт, Анисимов, Гущин

МПК: G03B 21/08

Метки: проектирования, диапозитивов

...кармана в транспортирующий канал.Работа плунжеров производится таким образом, чтобы рабочий ход совершался ими под действием пружины 14, а возвратный ход осу 1 цсств81575лялся бы толкающим действием кулачкового эксцентрика, что предохраняет устройство от поломок.Охлаждается диапозитив с помощью ротора вентилятора, расположенного на оси электродвигателя между электродвигателем и радиатором,Над объективом расположена подвижная заслонка, закрывакшая объектив на время смены кадра.Устройство предназначено для демонстрации серии из 80 диапозитивов форматом 24 )(36 сл. Светооптическая часть рассчитана для демонстрации цветных диапозитивов на экран размером 0,5(0,75,и в условиях затемненного помещения.Работает устройство следующим...

Стереодиаскоп

Загрузка...

Номер патента: 95737

Опубликовано: 01.01.1953

Авторы: Иванов, Бутов

МПК: G03B 21/08, G02B 27/24

Метки: стереодиаскоп

...источником о:вещения и передвижным для пленки механизмом, вид сбоку.Стереодиаскоп состоит из четырех зеркал 1 наружного отражения,установленных жестко между пленкой и двумя линзами 2,Все четыре зеркала 1 расположе.ны в стереодиаскопе под углом 45 по отношению к оптической оси (оси симметрии).Металлическая фигурная пл анка 3 со стопорным винтом 4 служит для подвижного крепления линз 2 стереодиаскопа,Конструкция пленочного канала б гарантирует сохранность пленки и ее равномерную освещенность. Последнее обеспечивается применением молочного стекла б.Передвижной механизм 7 (фиг, 2) поволяет плавно передвигать пленку с расположенными на,ней рядом изображениями стереопары.Корпус стереодиаскопа может быть выполнен из пластмассы или другого...

Эпидиаскоп с выдвижным наклонно расположенным экраном

Загрузка...

Номер патента: 147341

Опубликовано: 01.01.1962

Автор: Безух

МПК: G03B 21/08, G03B 21/56

Метки: расположенным, наклонно, экраном, выдвижным, эпидиаскоп

...13, фиксатора 14, крышки 15 держателя, рефлектора 1 б, лампы 17, трех плоских зеркал 18, отражательного зеркала 19, объектива 20.Подъемник содержит мостик 21, натяжную вилку 22, стойку 23, ручку 24, червяк 25, ленту 2 б с насечкой, натяжной ролик 27, винт 28, скобу 29, вилку 30, фиксатор 31.147341Подъемник обеспечивает возможность получения необходимого фокусного расстояния головки объектива для получения необходимого масштаба изображения. Перемещение головки объектива осуществляется по стойке при вращении. ручки.При помощи поворотной вилки эпидиаскоп поворачивается на 90 для работы на выдвижном экране, а относительно стола на 353.Получение небольших масштабов осуществляется при проектировании предмета на экран стола. В этом случае...

178678

Загрузка...

Номер патента: 178678

Опубликовано: 01.01.1966

МПК: G03B 21/08

Метки: 178678

...обращение малых плотностей, и вуаль из поглотителя света превращается в излучатель, При этом места, лишенные оптической плотности, не светятся, а участки с большей плотностью поглощают рассеянный свет от темнопольного осветителя. Участ ки с небольшой оптической плотностью излучают рассеянный свет с интенсивностью, приблизительно пропорциональной оптической плотности. Рассеянный свет добавляется к свету просветного осветителя и выравнивает яркость штри.;ов, а также сокращает ширину зоны нерезкости. Соотношение освещенности ог темнопольного освсгителя и яркости просветного балансируетсл так, чтобы оптическая плотность, получаемая в результате суммарного действия света, пропущенного прозрачными участками изооражения и рассе 51...

Устройство для выбора кадра из круглой кассеты и подачи его к кадровому окну диапроектора

Загрузка...

Номер патента: 206862

Опубликовано: 01.01.1968

Авторы: Иванов, Межекрв, Руденко, Кост, Писаревский, Золотарев, Савинков, Коровкин

МПК: G03B 21/08, G03B 23/14

Метки: диапроектора, окну, кадра, выбора, кассеты, подачи, круглой, кадровому

...6 и 7.Вращением рукоятки 8 совмещаются индек 9 и 10, При этом зубчатое колесо 11 занимает такое положение, при котором, укрепАДРА ИЗ КРУГЛОЙ КАССЕТЬОМУ ОКНУ ДИАПРОЕКТОРА ленное на нем токопроводящее полукольцо 12 не касается токосъемных контактов б и 7 (они находятся на изолированном участке зубчатого колеса),5 Зубчатое колесо 13, несущее кассету 1, вращается соленоидами 14 и 15 через толкатели 16 и 17, Соленоиды 14 и 15 параллельно соединены с электромагнитами 18 и 19, вращающими зубчатое колесо 11 исполнительного 10 механизма через толкатели 20 и 21. При выборе кадра рукояткой 2 индекс 3 устанавливается по шкале 4 на номер требуемого кадра, После этого один из токосъемных контактов б и 7 будет находиться на токопроводя щем...

Диапроектор

Загрузка...

Номер патента: 257069

Опубликовано: 01.01.1969

Авторы: Межеков, Иванов, Писаревский, Кост, Савинков, Золотарев

МПК: G03B 21/08

Метки: диапроектор

...по нижним направляющим кассеты. Прп дальнейшем дви жении каретки б кулачок 11 сходит с копира9, толкатель 10 с захватом 12 опускается.Рамка устанавливается под кадровым окном, и копир 13, управляемый от командного уст.ройства (не показано), воздействует через 20 рычаг 14 на фиксатор 15 (фиг. 4), выполненный в виде П-образного рычага. Фиксатор поворачивает рамку на 90 в сторону кадрового окна и прижимает ее на время проецирования. Одновременно с поворотом рамки 25 шарнирное устройство 1 б, связанное с рычагом 14, воздействует на шторку 17 (фиг, 2), которая, поворачиваясь вокруг оси, открывает кадровое окно. При последующей смене рамок копир 13, управляемьш от командного 30 устройства, приподнимаясь, опускает рычаг14. При опускании...

Устройство для смены кадров в проекторах типа эпидиаскоп

Загрузка...

Номер патента: 260220

Опубликовано: 01.01.1970

Автор: Сальник

МПК: G03B 21/08

Метки: эпидиаскоп, типа, кадров, смены, проекторах

...диск 11.Устройство работает следующим об й Включенный электромагнит 1 втягисебя сердечник 2, который, двигаясь вниз, вводит в зацепление зубчатый сектор 3 с червяком б.Червяк, вращаясь от реверсивного двигате- О ля (на чертеже не показан), поворачиваетзубчатый сектор вокруг его оси 4, на которой расположен рычаг 5. Рычаг, поворачиваясь, одним концом давит на левый ведущий диск 7 и таким образом вводит его в зацепление Ь с ведомым диском (на чертеже не показан)вала механизма эпипроекции. В это время другим концом рычат 5 с помощью тяги 8 и рычага 9 опрокидывает отражатель (на чертеже не показан) эпидиаскопа в положение 0 эпипроекция.В конце опрокидывания отражатель рычагом давит на один из контактов концевого выключателя (на чертеже не...

263931

Загрузка...

Номер патента: 263931

Опубликовано: 01.01.1970

МПК: G03B 21/08

Метки: 263931

...к которому прикреплена пипотенузной гранью прямоугольная приззта,Настоящее изобретение относится к оптикомеханической промышленности.В известных эпископах, содержащих осветительную оистему, склеенные между собой прямоугольную и ромбическую призмы, предметный столбик, объектив и экран, изображенне непрозрачных предметов на экране имеет малую яркость и недостаточную контрастность.В предлагаемом эпископе одна из граней 1 ромбической призмы выполнена в виде сферической зеркальной поверхности с прозрачным центральным участком, к которому прикреплена гипотенузной гранью прямоугольная призма.1Такое выполнение эпископа позволяет повыоить яркость и контрастность изображения контролируемой детали.На чертеже представлена принципиальная схема...

Эпидиапроектор

Загрузка...

Номер патента: 509854

Опубликовано: 05.04.1976

Авторы: Корышев, Погосов, Соколов

МПК: G03B 21/08

Метки: эпидиапроектор

...изображе 1 вй и дианоэитгв врамке 8.Эпндиапроектор работает следующим обНа предметный столик (фильмовый канал)4, находянвейся в фокальной плоскости объектива 5, помещается диапозитив в рамке8, илн прозрачный нли непрозрачный объект,иэображение которого необходимо наблюдатьна экране 6. Прн включении осветителя 2столик 4 освещается сверху. Свет, рассеянный объектом, зеркалом 3 направляется вобъектив 5, который формирует изображениеобъекта на экране 6. Для пропуска светового потока от осветителя 2 в зеркале 3 выполнено отверстие, центр которого совпдаетс точкой фокуса светового потока от осветителя 2. Осветитель 1 формирует световойпоток, проходящий через прозрачный объект(поэитив). Зеркалом 3 световой ноток отосветителя 1...

Проектор

Загрузка...

Номер патента: 1153846

Опубликовано: 30.04.1985

Автор: Ульф

МПК: G03B 21/08

Метки: проектор

...чтобыпроизводить наматывание рулона, икроме того, вал предпочтительноимеет наматывающую защелку (не показано), которая освобождается в ре Озультате ограниченного протягивания рулона 9 в направлении разматывания.Световая шахта 7, которая можетбыть в в виде сильфона или складывающихся ограждающих панелей, имеетбоковые отверстия а , через которыеможно осуществлять смену проецируемого материала и/или наводки проецируемого материапа в проекторе. Отверстие а может быть закрывающимся.Согласно первому варианту выполнения проектора верхняя поверхностьрулона 9 может быть светоотражающей,так что свет от светового источника 255 отражается вверх через линзы 2, 3и 4, благодаря чему проектор можетпроецировать кадры (не показано) диапозитивов большого...
