G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Страница 193

Ультразвуковой частотно-временной расходомер

Загрузка...

Номер патента: 864011

Опубликовано: 15.09.1981

Авторы: Измайлов, Киясбейли, Гуревич

МПК: G01F 1/66

Метки: ультразвуковой, расходомер, частотно-временной

...или уменьшения. Генератор 8 управляемый выходным напряжением дифференциального интегратора 6,имеет два режима работы: режим поиска,когда импульсные воздействия следуютлишь по одному из каналов и режим слежения, когда наблюдается чередованиеимпульсных воздействием по обоим каналам.При этом, режим поиска генераторавозникает при переходном процессев потоке измеряемой среды(скачкообразное увеличение или уменьшение расхода)а режим слежения наблюдаетсяв случае установившегося расхода измеряемой среды. Упомянутые импульсныевоздействия поступают на выходы триггера )1 и вызывают на его выходе импульсные сигналы, которые воспринимаются дискриминатором длительностиимпульсов 13,В установившемся режиме работы расходомера на выходе...

Устройство для измерения уровня в емкостях, работающих под давлением

Загрузка...

Номер патента: 864012

Опубликовано: 15.09.1981

Автор: Сорокин

МПК: G01F 23/00

Метки: уровня, давлением, емкостях, работающих

...и уплотнительная канавка, в которой установлен эластичный кольцевой уплотнительный элемент б. Узел крепления трубы выполнен в виде первой втулки 7, второй нтулки 8, нажимной гайки 9 и цилиндрической пружины сжатия 10. Первая втулка 7 выполнена с наружным буртиком н нижней части и разрезной конической цангой в верхней, при этом нижним торцом втулка опирается на уплотнительный элемент б, что способствует дополнительному обжатиюуплотнительного элемента вокруг трубы, вторая втулка 8 выполнена с коническим отнерстием, конусность которой равна кон,сности цанги - это способствует лучшему обжатию цанги и исключает проворот втулки при нанорачивании гайки 9. Пружина 10 установлена межпу буртиком первой втулки 7 и нижним торцом второй втулки...

Устройство для градуировки ультразвуковых расходомеров

Загрузка...

Номер патента: 864013

Опубликовано: 15.09.1981

Автор: Глушнев

МПК: G01F 25/00

Метки: расходомеров, градуировки, ультразвуковых

...стенках трубопровода 2, поэтому средняя скорость в зазоре имеет величину 0,5 Ч . чески прозрачного материала, закрепленных на валу 8, установленном в подшипниках 9 и 10. Вал 8 соединен с электроприводом 11 через редуктор 12. На кожухе закреплены пластины 13 и 14, иммитирующие стенки контрольного трубопровода, на котором установлены датчики 15 и 16 испытуемого ультразвукового расходомера и блок 17 измерения, представляющий собой измерител скорости вращения, соединенный с валом 8, Полость замкнутого трубопровода 2, а также зазор между ним, кожухом 1 и пластинками 13 и 14 заполнЕ- ны контролируемой жидкостью (не показана), а для уменьшения времени установления движения жидкости внутри трубопровода 2 установлена перегородка 18, например, из...

Массовый расходомер

Загрузка...

Номер патента: 866412

Опубликовано: 23.09.1981

Автор: Наволоцкий

МПК: G01F 1/10

Метки: массовый, расходомер

...устройства.Устройство содержит подводящийканал 1, установленный на подшипниках в сферическом корпусе 2 снабженЧ - образным разветвлением 3, сообщенным с внутренней полостью вала 4,внутри которого выполнен коллекторс окнами 5. На двух полых полуосях6 и 7 укреплены крыльчатки, 8 и 9,полуоси шарнирно прикреплены к валу4, внутренние полости полуосей сообщены через окна 5 сполостью вала 4и с радиальными каналами 1 крыльчаток. Наружный контур крыльчатоквыполнен в виде сферического магнитопровода 11, взаимодействующего сузлом съема сигнала - катушками ин"дуктнвности 12 и 13.При отсутствии расхода полые полуоси б и 7 с крыльчатками 8 и 9 поддействием вращения подводящего кана;ла 1 от постороннего привода со скоростью %1...

Электромагнитный бесконтактный расходометр

Загрузка...

Номер патента: 866413

Опубликовано: 23.09.1981

Авторы: Кирштейн, Климов

МПК: G01F 1/58

Метки: электромагнитный, расходометр, бесконтактный

...3 катушек через коммутирующее устройство4 подсоединены к блоку 5 питания иусилителю 6 измерительной схемы,Выход усилителя 6 соединен с первымфазочувствительным детектором 7,выход которого соединен с фильтром 8верхних частот. Выход фильтра 8 верхних частот подсоединен ко второмуфазочувствительному детектору 9, который, в свою очередь, подсоединенк измерительному прибору 1 О. КоммутиРующее устройство 4 подключенок генератору 1 прямоугольныхимпульсов, который соединен,кроме того, со вторым входомФазочувствительного детектора 9,20Коммутирующее устройство 4 обеспечивает поочередное переключение счастотой одной из групп, например .2,катушек с блока 5 питания на усилитель 6 измерительной схемы и одновре 25менно другой группы 3 катушек - с...

Дозатор жидкостей

Загрузка...

Номер патента: 866414

Опубликовано: 23.09.1981

Авторы: Гуревич, Тараканов, Збирный, Соколов

МПК: G01F 11/00

Метки: жидкостей, дозатор

...соединен с УВМ управ" 4 4ляющей вычислительной машиной), соединенной с первым входом схемы И 13.Дозатор работает следующим образом.Если в начале работы поршень 2 нахрдится не в крайнем положении и не взаимодействует с датчиком 16 или 71 то жидкость начнет поступать в правую половину цилиндра 1,в результате чего поршень 2 пойдет влево, перекроет запорным шариком 3 выходное отверстие цилиндра 1 и датчик 16 выдаст командный сигнал. Командный сигнал поступит на схему 10 коммутации и на счетчик 18 числа доз. С выхода схемы 10 через схему 12 задержки схемы И 13 и схему 9 коммутации поступит команда на включение привода двухходового клапана 6, в результате чего сработает клапан 6 и жидкость начнет поступать в левую часть цилиндра 1. Но...

Дозатор для сыпучих материалов

Загрузка...

Номер патента: 866415

Опубликовано: 23.09.1981

Авторы: Писарев, Помещикова, Мараховский, Скворцов, Орехов, Барышев

МПК: G01F 11/24

Метки: сыпучих, дозатор

...3, который опирается на опору 4, состоящую из радиального и упорного под866415 шипников, Над диском - дозатором установлен бункер 5, плотно контактирующий с днском-дозатором через стакан 6. Стакан эакреплен на кронштейне 7, который можно Регулировать .на штативе 8, что дает возможность получения постоянного прилегания, По ленте 9 подается поток банок 10,.Дозатор работает следующим образом.В бункер 5 засыпается сыпучий материал, например соль, Движущаяся лента 9 подает поток банок.с рыбным продуктом 10. За счет подбора банки входят в специальные пазы звездочку 1, форма пазов которой соответствует размеру банки. Банка проворачивает звездочку, а вместе с ней и дозирующий диск 2.В дозирующем диске-дозаторе над каждым пазом звездочки...

Способ хроматографического выделения скандия

Загрузка...

Номер патента: 866416

Опубликовано: 23.09.1981

Авторы: Игнашкин, Спевак, Романцева, Коленкова, Сажина, Шманенкова, Чумаченко, Макалкина, Кахаева

МПК: G01F 17/00

Метки: скандия, выделения, хроматографического

...ТБФНС 104 (0,5, а 5 с30, последний прочно удерживается сорбентом, в то время как сопутствующие элементы вымываются из колонки небольшими объемамиэлюата. Разделение проводили а 5 МНС 1104. Для выделения микроколичествскандия из раствора, содержащего 5001000-кратные количества 2 г РЗВ, Ге,А 1,Са и др., требуется около 10 млЯСН 10. Для элюирования сорбированного скандия достаточно 10 мл 0,010,5 М СН 1,Содержание сопутствующих элементовв выделенном концентрате 5 с не превы-.шает допустимых значений при количественном определении 5 с реагентамиарсеноза 1 и ксиленоловым оранжевым.1П р и м е р 1. Технологический солянокислый раствор,. полученный из отходов циркониевого производства, содержащий 0,01-15 мг 5 сО , упаривают до влажных солей,...

Тепловой измеритель границы раздела двух сред

Загрузка...

Номер патента: 545172

Опубликовано: 23.09.1981

Авторы: Парамонов, Шмулевич, Усов, Исаев, Усков

МПК: G01F 23/22

Метки: тепловой, двух, раздела, границы, сред, измеритель

...сечения, термопа ры 2, клеммы 3, источник 4 питания и вторичный прибор 5. Изолированные спаи термопар равномерно распределены по длине профилированной трубы нагревателя, установлены в местах измененного сечения нагревателя и соединены последовательно в термобатарею.При измерении уровня среды, тепло- отдача чувствительного элемента в которой отличается от теплоотдачи его в среде над ней, изменяется температура профилированной трубы по ее длине, а соответственно и выходной сигнал с термобатареи Е = Г(Н), где Е электродвижущая сила термобатареи;20 Н - измеряемый уровень.Введение профилированной трубы с размещенными вдоль ее внутренней поверхности спаями термопар и обогреваемой электрическим током позволяет25 исключить теплоноситель,...

Корреляционный расходомер двухфазных сред

Загрузка...

Номер патента: 870931

Опубликовано: 07.10.1981

Авторы: Верещагин, Николаев, Козлов, Полозов, Кратиров, Казаков

МПК: G01P 5/22, G01F 1/712

Метки: корреляционный, расходомер, двухфазных, сред

...генератора, поступает на вход умножителя 13, на второй вход которого поступают импульсы с выхода блока детектирования 5, Сигнал на выходе умно- жителя 13 пропорционален отношению частоты следования импульсов на выходе блока детектирования 5 в двух соседних тактах.Совместная работа второго блока детектирования 6, формирователя 11 и первого формирователя временных интерваловвыход которого через блок регущ руемой ждержки соединен с вторым входом,первого умножителя, а выход, второ го первичного преобразователя и выход второго формирователя временных интервалов соединены соответственно с первым и вторым входами второго умножителяНа чертеже изображена функциональная схема корреляпионного расходомера двухфазных сред. 15 20 25 30 35 ф 45...

Устройство для подсоединения блока диагностических датчиков

Загрузка...

Номер патента: 870932

Опубликовано: 07.10.1981

Авторы: Федорченко, Колосов

МПК: G01F 1/00

Метки: блока, датчиков, подсоединения, диагностических

...2, трубопровода 3, запорного элемента (втулки) 4, пружины 5,штыря 7 блока диагностических датчиков8, гайки 9, уплотнения 10 и стопорногокольца 11. 1 ОУстройство для подсоединения блокадиагностических датчиков работает следующим образом,Когда патрубок 1 закрыт заглушкой 2,жидкость протекает йо трубопроводу 3.Втулка 4 под действием усилия пружины 5 и давления жидкости находится вкрайнем верхнем положении, При этом.головка 8 штыря 7 упирается в нижний буртик втулки 4 и ограничиваетосевое перемещение поршня,Для установки блока диагностическихдатчиков 8 отворачивают гайку 9 сзаглушкой 2. Втулка 4 остается в томже положении и, контактируя наружнымбуртиком с уплотнением 10, препятствует вытеканию рабочей жидкости из патрубка. На место...

Датчик мгновенного расхода жидкости

Загрузка...

Номер патента: 870933

Опубликовано: 07.10.1981

Авторы: Смольянинов, Рогунов, Цыплаков, Бритвин

МПК: G01F 1/00

Метки: расхода, датчик, мгновенного, жидкости

...перемешения 5 тягой 6. Седло 2 имеет уплотнительную кромку 7,а клапан 4 - уплотнительную кромку 8.Взаимодействие между седлом 2 и клапаном 4 осуществляется по уплотнительным кромкам 7 и 8.Седло .2 имеет также уплотнительныйпоясок 9, расположенный на стороне, обращенной к клапану 4.В корпусе 1 установлено неподвижноеседло 10, к уплотнительному пояску 11которого поджимается седло 2 своимуплотнительным пояском 9. Поджатие седла 2 к неподвижному седлу 10 осуществляется пружиной 12.Регулировочное устройство 13 служитдля изменения соотношения величин усилий предварительного поджатия пружин 3и 12.Для встройки датчика расхода в гидролинию предусмотрены флвнцы 14 и 15,Работа датчика расхода происходитследующим образом.При подводе жидкости...

Тахометрический расходомер жидкости

Загрузка...

Номер патента: 870934

Опубликовано: 07.10.1981

Авторы: Хакимов, Ермишев

МПК: G01F 1/00

Метки: жидкости, расходомер, тахометрический

...коэффициентов преобразования.При протекании жидкости через изме 30 рительный участок трубопровода первичный преобразователь вырабатывает частичный сигнал, который через усилитель-формирователь 2 поступает на вход триггера 3, работающего в режиме деления входного частотного сигнала на два. При этом за положительный полупериод напряжения через схему И 5 с выходами генератора импульсов 4 на счетчик импульсов 7 проходит количество импульсов, пропорциональное периоду входного сигнала. Со счетчика 7 кодированный сигнал поступает на дешифратор 8, На выходе дешифратора 8, который соответствует данному участку диапазона измерения появляется потенциал высокого уровня, подготавливающий 45коммутатор 10 для прохода через него хода, соответствующего...

Турбинный расходомер

Загрузка...

Номер патента: 870935

Опубликовано: 07.10.1981

Авторы: Аронов, Бухонов, Жерлицын

МПК: G01F 1/10

Метки: расходомер, турбинный

...турбинок потоку также уменьшается. При уменьшении расхода пружины 11 сжимаются и поворачивают рычаги 10 и турбинку 6 в обратном направлении, увеличивая тем самым суммарную эффективную площадь решетки лопастей турбинок. установленные на осях 9 рычаги 10 с пружинами 11, На плечах рычагов закреплены пальцы 12, установленные своими . свободными концами в радиальные пазы ступицы турбинки 6, имеющей возможность 20 поворота на валу 8. На поверхности корпуса 1 в области вращения турбинок установлен вторичный преобразователь 13.Расходомер работает следующим образом. 25При небольшом расходе решетка лопастей турбинок 6 и 7 имеет максимальную эффективную площадь (иг. 50). При увеличении расхода за счет действия центробежной силы рычаги 10...

Расходомер жидкостей и газов

Загрузка...

Номер патента: 870936

Опубликовано: 07.10.1981

Автор: Иванов

МПК: G01F 1/28

Метки: жидкостей, газов, расходомер

...воэможностью перемещения в полостикорпуса, причем длина прорезей равна высоте полости корпуса, а их суммарнаяплощадь равна площади сечения выходного патрубка.На фиг. 1 представлен преала аемыйприбор, общий вид; на фиг. 2 подвижнаявтулка.Прибор состоит иэ корпуса 1 с входным 2 и выхоюым 3 патрубками и измерительного устройства в виде трубки 4 спрорезями 5, перегородкой 6 и буртиком7, упирающимся в торец входного патрубка под действием пружины 8, Трубка 4связана с катушкой 9 инауктивности иуказательным прибором 10. Количествои размеры прорезей 5 выбираются такимобразом, чтобы максимальная суммарнаяплощадь прорезей ограничивалась площадью сечения выходного патрубкв для увеличения хода трубки 4 за счет удлинения.прорезей 5,Прибор работает...

Расходомер

Загрузка...

Номер патента: 870937

Опубликовано: 07.10.1981

Авторы: Фарадж-Заде, Киясбейли, Перельштейн

МПК: G01F 1/32

Метки: расходомер

...вихревых колебаний выполнен в виде встроенных в стенки трубопровода мембран, к которым внутри трубопровода крепятся втулки с резьбой разного направления, соединенные жестким стержнем, приемники вихревых колебаний установлены нв мембранах, а схема управления гйдроусилителем выполнена в виде двух подключенных к выходам приемников вихревьв колебаний усилителей, к выходам которых подключены усйлите- Э 51ли мощности формирователи, при этом выход первого усилителя мощности - формирователя подключен к входу второго усилителя, а выход второго усилителя мощности - формирователя подключен к 40 входу первого усилительНа чертеже показан предложенный рвсходомер, общий вид.Расходомер содержит корпус с генера тором вихревых колебаний 1,...

Расходомер

Загрузка...

Номер патента: 870938

Опубликовано: 07.10.1981

Авторы: Перельштейн, Киясбейли

МПК: G01F 1/32

Метки: расходомер

...выделяет полезныйсигнал и компенсирует шумы, но при этом искажает, форму выходного напр жения, что снижает информативную емкост сигнала, позволяя использовать только частоту, пропорциональную значениям обьемного расхода, тогаа квк амплитуда сигнала, несущая информацию о массовом расхсде и плотности исследуемой среды не может быть использована.Йелью изобретения является повыше" ние помехоэашишенности и точности и расширение аиапвз она измерения.Это достигается тем, что сигнал каждого приемника-преобразователя одинаковой полярности прикладывается раздельно к двум усилителям. Коэффициенты.их регулируются плавно и в широких пределах, но так, чтобы выхощой сигнал во всем диапазоне ожидаемых амплитуд не попадал в ограничение. Выхоаы...

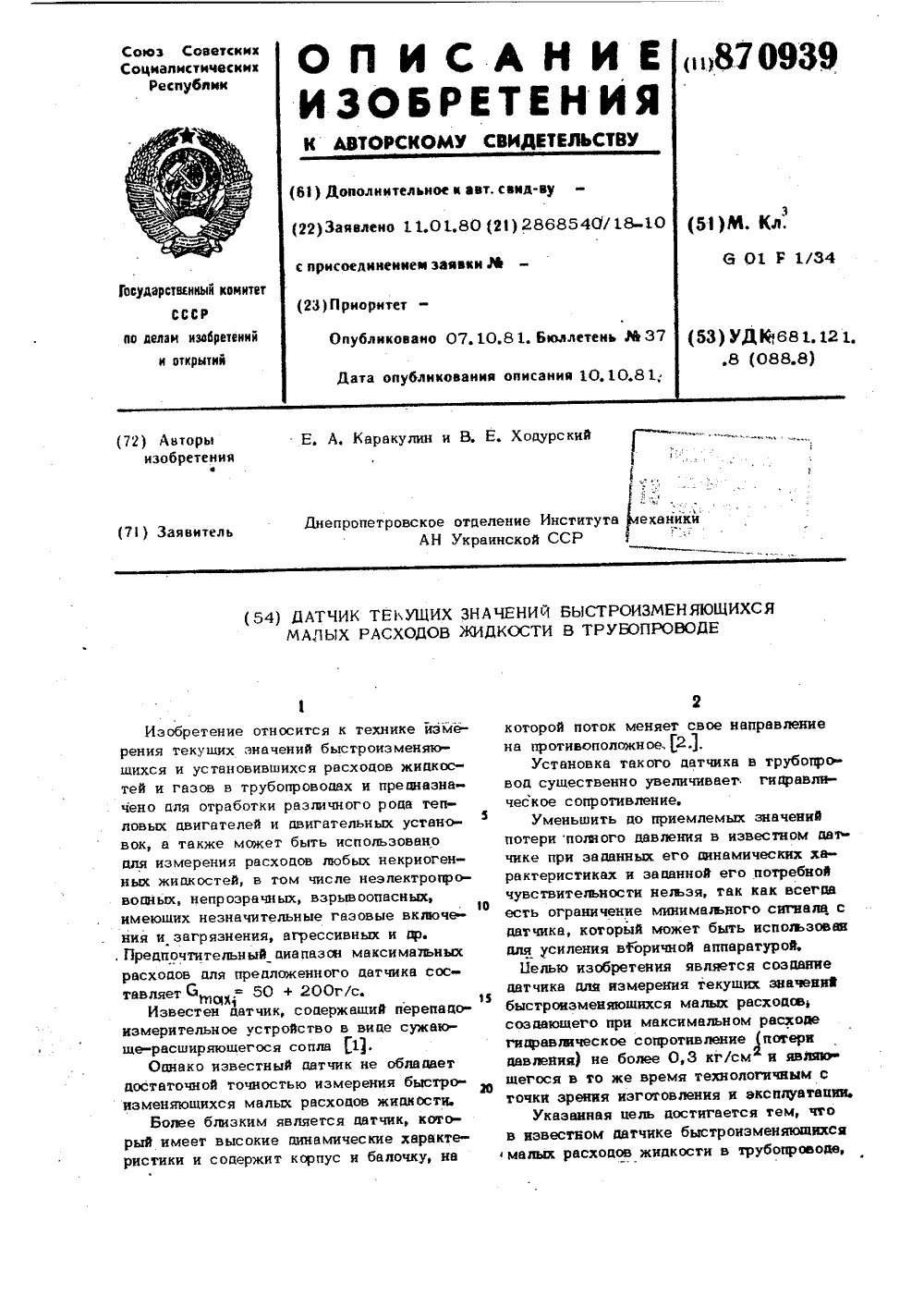

Датчик текущих значений быстроизменяющихся малых расходов жидкости в трубопроводе

Загрузка...

Номер патента: 870939

Опубликовано: 07.10.1981

Авторы: Ходурский, Каракулин

МПК: G01F 1/34

Метки: малых, быстроизменяющихся, трубопроводе, расходов, датчик, жидкости, текущих, значений

...сопла, В дефлекторе 8 имеются отверстия 9 для соединения полости втекання жидкости 10 (щг. 1) в корпус датчика с полостью 11 (фиг. 1) зазора между балочкой 5 и держателем 2. яБоковые стенки дефлектора 8 отделеныминимальными зазорами от боковых стенф балочки. Црдость втекания 10 (фиг. 1) 39 4к вытекания 12 жидкости из датчика раэпелены перегородкой 13 (фиг. 1),При наличии расхода жидкости черездатчик образуется разность цавлений впроточной части 7 датчика и в полости11 зазора между балочкой 5 и держателем 2. Эта разность давлений равна падению статического давления в сужающерасширяющемся канале, который образован цефлектором 8 и балочкой 5. Разностьдавлений или перепад давления над и подбалочкой чувствительного элемента 5 вызывает...

Расходомер

Загрузка...

Номер патента: 870940

Опубликовано: 07.10.1981

Авторы: Мифтахов, Хамитов

МПК: G01F 1/36

Метки: расходомер

...деформации мембраны пропорциональна расходу газа и измеряется тензорезисторами 5 и 6. Возникающие в результате дросседирования газа градиенты температурна мембране взаимно компенсируются,в результате чего выравнивается поле температур в зоне расположениятензорезисторов 5 и 6, что обеспечивает стабильный выходной сигналот тензорезисторов,Указанное соотношение площадейцентрального и дополнительных от-верстий обеспечивает создание тепло 25вого барьера, что также позволяетснизить погрешность измерения,Формула изобретенияРасходомер, содержащий установленную в трубопроводе мембрану сцентральным отверстием н с закрепденными на, ней тенэорезисторами, связанными с преобразователем, о т -л и ч а ю щ и й с я тем, что, сцелью повышения....

Устройство для измерения расхода сыпучих и волокнистых продуктов

Загрузка...

Номер патента: 870941

Опубликовано: 07.10.1981

Авторы: Терехов, Закорюкин, Силуянов, Ершов, Бойцов

МПК: G01F 1/52

Метки: продуктов, волокнистых, расхода, сыпучих

...экспоненциальный преобразователь постоянного напряжения, два интегратора с запоминанием информации на выходе и устройство сброса информации, коммутаторы входного итаепвх цилиндров. Если частота вращения питающих цилиндров равна 0 (контакты 5,6 разомкнуты), то расхода из бункера не происходит. При работающем двигателе 3 происходит выведение материала, и производительность (расход) больше нуляТаким образом замкнутое состояние контакта 6 фиксирует выход материала из бункера, отключенное состояние - отсутствие материала.Если приводной двигатель 3 питающих цилиндров 2 работает (контакты 5 и 6 замкнуты), то напряжение О через замкнутый контакт 6 подается на вход фильтра 15 инфранизких: частот.Наличие в устройстве преобразователя длительности...

Преобразователь расхода

Загрузка...

Номер патента: 870942

Опубликовано: 07.10.1981

Авторы: Семчевский, Орехова, Пинхусович, Мурзин, Подругин

МПК: G01F 1/64

Метки: расхода

...ячейки расположены последовательно по потоку, а нагреватель выполнен в риде двух секций, одна из45 которых, с постоянным нагревом, расположена в области первого по потокуэлектрода, а другая секция, с регулируемым нагревом, - в области второго по потоку электрода,50 Источники информации,принятые во внимание при экспертизе1. Коротков П.А. Тепловые расходомеры, И.,"Иашиностроение" ,1969,2. Авторское свидетельство СССР55 У 488069, кл, 6 01 Г 1/64, 1972(прототип). На чертеже схематически изображен описываемый преобразователь расхода.Преобразователь расхода содержиттвердоэлектролитную ячейку 1, выполненную, например, в виде трубки,во внутренней полости которой нанесены, например, путем вжигания металлические электроды 2 и 3,...

Устройство для измерения малых объемных расходов газов и паров

Загрузка...

Номер патента: 870943

Опубликовано: 07.10.1981

Авторы: Никаноров, Компанец

МПК: G01F 1/64

Метки: малых, объемных, расходов, газов, паров

...8 и через отверстия,в немк стержням 24 присоединены электропроводники 19,20 и 21. Снаружи отэлектровводов отходят три коаксиальных радиочастотных кабеля к вторичному прибору.Датчик покрыт тепловой изоляциейи имеет температуру трубопровода.Дпя точных измерений он термостатируется,Вторичный прибор является автоматическим квазиуравновешенным трансформаторным мостом с аналоговым илицифровым выходом (и при необходимостис регулирующим устройством), предназначенным для точного измеренияразности емкостей конденсаторов,составленных из пластин 1-3 и 1-4.Мост (фиг.6) состоит из плечевоготрансформатора напряжения 26, на первичную обмотку 27 которого подаетсяпитающее напряжение. Со вторичной,синфазно включенной, обмотки 28 одинаковые напряжения...

Пьезоэлектрический расходомер

Загрузка...

Номер патента: 870944

Опубликовано: 07.10.1981

Авторы: Трофимов, Кербель, Шмитов

МПК: G01F 1/66

Метки: пьезоэлектрический, расходомер

...а опора 4 выполнена,пустотелой и герметичной, В полостиэтой опоры размещен возбуждаемый отгенератора электрических колебаний пьезотрансформатор 5, выходные электродыкоторого подключены к измерительномуприбору, Пьеэотрансформатор жестко соединен с входным сечением акустического концентратора 6, выходное сечениекоторого нагружено на активную насадку 7, выполненную в виде опорного конуса, снабженного струевыпрямляющимэлементом 8 и аксиалъно упертого в коническую выемку оси крыльчатки, Приэтом внешние соединения пьезотрансформатора на электрической стороне осуществляются через пустотелые ребра 9основных струевыпрямителей 10 и гермовводы 11.Пьезоэлектрический расходомер работает следующим образом,Пьезотрансформатор 5 возбуждаетсяот генератора...

Тепловой раходомер

Загрузка...

Номер патента: 870945

Опубликовано: 07.10.1981

Авторы: Поволоцкий, Сазонов, Дубовой

МПК: G01F 1/68

Метки: раходомер, тепловой

...достаточно, чтобы скорость потока, омывающего измерительный термочувствительный элемент 3, была отличной отскорости потока, омывающего компенсационный термочувствительный элемент4. Это,условие обеспечивается засчет установки в начале ответвлейиятрубопровода с компенсационным термочувствительным элементом калиброванной втулки 2. Коэффициент деленияпотока между двумя разветвляющими патрубками регулируется выбором сечения25проходного отверстия втулки 2,При появлении расхода теплообменобоих термочувствительных элементовинтенсифицируется еще более.Из-за наличия разности скоростейпотоков отвод тепла от термочувстви 30тельного элемента 3 будет превышатьколичество тепла, поступающего к немуот светодиода 14. В результате рабочая точка...

Ротационный счетчик жидкости

Загрузка...

Номер патента: 870946

Опубликовано: 07.10.1981

Авторы: Асатуров, Киясбейли, Минасян, Карагичев, Гаджиев

МПК: G01F 3/08

Метки: ротационный, жидкости, счетчик

...органов в пазахротора в значительной мере ограничи- ро26вает скорость их, повышает перепад жедавления, что приводит к увеличению динеучтенных протечек жидкости через о870946соответственно для входа и выхода жидкости в камеру.Устройство работает следующим образом.Так как ось вращения ротора 3б расположена эксцентрично по отношению к корпусу 1, разность давления жидкости действует только на один из шаров 6, находящийся на желобе 7 нри произвольном угле поворота ротора, 1 О вызывая его вращение. За один оборот . ротора через измерительную камеру пройдет определенное количество жидкости, пропорциональное объему, запираемому в желобе шарами, плюс объем жидкости, вытесняемой шарами иэ цилиндрических пазов ротора через каналы 5.Наличие рабочих...

Устройство для измерения расхода топлива двигателем внутреннего сгорания

Загрузка...

Номер патента: 870947

Опубликовано: 07.10.1981

Авторы: Хромов, Лукин, Жарков, Мягков, Леднев

МПК: G01F 3/20

Метки: сгорания, внутреннего, двигателем, топлива, расхода

...работает следующим образом.В обесточенном состоянии соленоид ных катушек соответствующие клапаны 1,2,3 и 4 под действием пружин 5 открыты. Топливо из впускного патрубка б через цткрытые клапаны 1 и 3 заполняет первую 7 и вторую 8 из мерительные полости, образованные корпусом 9 прибора и подвижной перегородкой 10. Из полостей 7 и 8 4топливо через открытые клапаны 2и 4 поступает к выпускному патрубку 11,При подаче напряжения питания Епспусковой элемент 12 устанавливается в одно из двух своих устойчивыхсостояний. При этом один из элементов задержки 13 или 14 закрываетсоответствующие клапаны (клапаны1,4 или клапаны 2,3). На чертежепоказаны закрытыми элементом задержки 13 клапаны 1 и 4, При таком состоянии клапанов 1,2,3 и 4...

Дозатор для жидкости

Загрузка...

Номер патента: 870948

Опубликовано: 07.10.1981

Авторы: Кулаковский, Кукта, Дешко, Тенщук, Костенко

МПК: G01F 11/00

Метки: жидкости, дозатор

...8 и 9, и20 отверстие 11, размещенное над пере" пускным каналом, которое перекрыто диафрагмой 12. На крышке закреплен датчик 13 давления, взаимодействую 25 щий с диафрагмой и включенный в электрическую цепь, имеющую световой сигнал, например, лампочку 14. В диске выполнены дополнительные пары 15 и 16 входных и выходных жиклеров различного поперечного сечения, а также один входной жиклер 17, соответствующий которому выходной жиклер заглушен. Концы входных и выходных киклеров, ббращенные к соответствующим патрубкам, выполнены со сфери-35 ческим расширением 18.1При работе дозатора питательный раствор, проходя через входной патрубок 3, дозируется жиклером 8 и40 по перепускному каналу 1 О, жиклеру 9 и выходному патрубку 4 поступает в...

Устройство для дозирования сыпучих материалов

Загрузка...

Номер патента: 870949

Опубликовано: 07.10.1981

Автор: Лийвакант

МПК: G01F 11/24

Метки: дозирования, сыпучих

...точку соединения внутреннейстороны соседней лопасти с валом.Кроме того, радиус кривизны Й лопастей выбирается из соотношенияР-с 3Й 4 ,где О - диаметр барабана;д - диаметр вала,.На фиг.1 изображено поперечное сечение устройства для доэирования; на фиг.2 - процесс заполнения ячейки дозируеьым материалом.Устройство содержит вал 1, лопасти 2, бункер .3 с задней стенкой 4.Устройство работает следующим образом.Заполнение ячейки дозирующим материалом начинается после удаления 10 кромки предыдущей лопасти 2 от задней стенки 4 бункера 3. Заполнение задерживается, посколько на кромке лопасти 2 образуется динамический свод (фиг,2), ширина которого зависит от физико-механических свойств доэирующего материала и во время вращения барабана она...

Пневматический дозатор агрессивных сред

Загрузка...

Номер патента: 870950

Опубликовано: 07.10.1981

Авторы: Якобсон, Логинов, Пешехонов, Гуревич, Соколов

МПК: G01F 11/28

Метки: агрессивных, пневматический, сред, дозатор

...13.Устройство работает следующим образом.В начальный момент времени импульсами от прибора управления 13 закрыты клапаны 3.,4 и 10, Дозируемая жидкость иэ трубопровода 12 под давле- инее дрступает в правую полость мерной емкости 6, сжимает газ в ней и в газовой емкости 8, заполняет правую полость мерной камеры, а излишек жидкости через перегородку 7 переливается в левую полость. Давление газа в мерной емкости 6 достигает величины давления в. питающем трубопроводе .12. Затем импульсом от прибора управления 13 закрывается клапан 2 и снимается давление с клапанов 4 и 10, причем клапан 10 открывается с задержкой, Жидкость из правой долости через клапаны 5 и 4 поступает в технологический аппарат 11.В следующий полупериод происхо дит...

Способ определения объема гидравлических систем

Загрузка...

Номер патента: 870951

Опубликовано: 07.10.1981

Авторы: Зубарев, Орещенко, Суслов

МПК: G01F 17/00

Метки: гидравлических, объема, систем

...объема определяемого по существу заливкой и испарением легколетучей жидкости и проведением замеров давления и температуры, повышение точности вследствие испарения жидкости в герметичной системе и исключение таким образом потерь пара,20 Формула изобретения Источники информации,принятые во внимание при экспертизе1Авторское свидетельство СССРУ 475509, кл. Я 01 Г 17/00, 1975,2. Авторское свидетельство СССРУ 480915, кл. 6 01 Г 17/00, 1975,Составитель Н. НикитенкоРеактор Т. Кузнецова ТехвеД.ИаточкаКорректор Г. Решетннк Заказ 8418/11 Тираж 705 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва ЖРаушская наб. и, 45 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4е 5 где щ - заливаемая масса...
