G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Страница 173

Маслоуказатель

Загрузка...

Номер патента: 679804

Опубликовано: 15.08.1979

Авторы: Стаценко, Лебедев, Волох

МПК: G01F 23/02

Метки: маслоуказатель

...к тор цу диска.Конструкция маслоуказателя поясняется чертежом,К корпусу 1 маслоуказателя мембрана 2 крепится через шайбу 3 стопорным пружинным кольцом 4,К торцу диска 5 с дроссельнымотверстием 6 прикреплен маслозаборник 7, обеспечиваюший забормасла с на предельном уровне масла в контролируемой емкости 8. 30 Маслоукаэатель работает следуюшим образом, При контроле нажимают пальцем на мембрану 2 и воздух или масло иэ камеры мембраны перетекает через дроссельное отверстие в маслозаборних 7 и в контролируемую емкость 8, после чего мембрану отпус - .кают, После этого воздух или масло перетекает иэ емкости 8 в камеру мембраны.По усилию нажатия мембраны и продолжительности восстановления ее формы определяется наличие илн отсутствие...

Метрошток для измерения уровня жидкости

Загрузка...

Номер патента: 679805

Опубликовано: 15.08.1979

Авторы: Варгин, Вайнруб, Чулин, Пьянков, Баканов, Юркевич, Годик

МПК: G01F 23/04

Метки: жидкости, уровня, метрошток

...внутреннего диаметра верхнейтрубчатой секции,жении; на фиг. 4 - аксонометрическое изображение верхней части метроштока.Метрсшток состоит из нижней 1,1 средней 2 и верхней 3 секций, рукоятки 4, гибкой подпружиненной тяги,состоящей, например, иэ гибкой металлической тяги 5 и пружины 6. Нанаружных поверхностях секций 1,2 и.3 нанесена шкала 7, Центровка секций1,2 и 3 обеспечивается направляющимивтулками 8.Гибкая подпружиненная тягаснабжена на концах петлями 9,однаиэ которых - нижняя одета на установленный в нижней секции 1 поперечныйштырь 10,а другая - верхняя одета нарукоятку 4,установленную в пазу 11,вы полненном в торце верхней секции З.Ру,коятка 4 представляет собой рамку сполукольцевым выступом, выполненным наодной из ее сторон,...

Пьезометрический уровнемер

Загрузка...

Номер патента: 679807

Опубликовано: 15.08.1979

Автор: Золотопуп

МПК: G01F 23/14

Метки: пьезометрический, уровнемер

...второй вход - с импульсной трубкой избыточного давления, а выход подключен к минусовой камере дифманометра 3.Основной функцией регулятора 6 питания поддува является стабилизация минимального расхода воздуха, поступающего в импульсную трубку 8 и Уравновешиваемого избыточным давлением.Следовательно,в камере элемента сравнения 7 давление изменяется аналогично изменению избыточного давления в резервуаре.Это позволяет в данном случае использовать воздух в качестве разделительной среды и,следовательно,предложенное устройство - для измерения уровня агрессивных сред в обычном исполнении.Компенсационное давление также, как и в прототипе, создается в автоматическом переключателе 4.Вторичный прибор 5 состоит из двух шкал, одна из которых по...

Устройство для измерения количества вещества

Загрузка...

Номер патента: 679808

Опубликовано: 15.08.1979

Автор: Лаптев

МПК: G01F 23/296

Метки: количества, вещества

...также с зонансных колебаний, например, в проыходом дифференцирующей цепочки 12. дольном направлении емкости - черезУстройство работает следующим об- приемник б, при последующем запускеразом. 35 генератора и цикле возбуждения колеГенератор 1 синхронизирующих им- баний - через приемник 7 и т.д.пульсов формирует и вырабатывает ко- Уровень вещества, а следовательно,роткие импульсы (с периодом повторе- и частотный диапазон резонансных кония Т) и запускает генератор 2 пило- лебаний значительно изменяются в осеобраэного напряжения. Линейно изме вом вертикальном направлении. Обраэоняющееся напряжение с генератора 2 вание углов откосов, волн, воронокподают на генератор 3 качающейся час- и других неровностей вещества привототы. Поступающие с...

Поршневая объемно-динамическая установка для точного воспроизведения и измерения расхода газа

Загрузка...

Номер патента: 679810

Опубликовано: 15.08.1979

Авторы: Праскова, Билоус, Бродин

МПК: G01F 25/00

Метки: поршневая, объемно-динамическая, газа, точного, расхода, воспроизведения

...газа, задается с помощью реостата 13 грубой регулировки оборотов двигателя, ползунок которого сблокирован с заслонкой 2.Поскольку диаметр измерительного трубопровода в сотни раз превышает диаметр трубок, которыми подводится давление к измерительному прибору, перепад давления на поршне можно измерять как разность давлений на концах измерительного трубопровода, т.е между левым и правым пускоприемными устройствами. Отобранный таким образом перепад давления подводится к малоинерционному дифманометру 14 с дифференциально-трансформаторным преобразователем 15, вторичная обмотка которого соединена с электронным усилителем 1 б. К выходу усилителя 1 б подключен ренерсивный двигатель 17, вал которого связан с ползунком реостата 18 тонкого...

Шприц для дозирования субмикролитровых проб

Загрузка...

Номер патента: 681325

Опубликовано: 25.08.1979

Автор: Воробьев

МПК: G01F 11/04

Метки: субмикролитровых, проб, шприц, дозирования

...торцовая часть иглы выполнена ввиде заостренной фасонной заглушки,а игла снабжена подвижной втулкой дляперекрытия бокрвого канала, расположенного под торцом заглушки,На фиг. 1 представлен микрошприц,общий вид; на фиг. 2 - часть иглы.Устройство содержит иглу 1, фторопластовую втулку 2, корпус 3, обойму 4, колпачок 5, внешний шток 6, фасонную заглушку 7, фторопластовыйпоршень 8 и внутренний шток 9.Микрошприй работает следующим образом.30 По шкалам на корпусе и обойме шприца устанавливают необходимый дозируемый объем. Перемещают фторопластовую втулку в положение 1-1, Погружают иглу в жидкость и вытягивают шток до упора, а затем передвигают фтопластовую втулку в положение 11-11. Шприц готов к дозировке, Дозировка в анализатор...

Счетчик молока

Загрузка...

Номер патента: 681326

Опубликовано: 25.08.1979

Авторы: Писаренко, Чистиков, Розенберг

МПК: G01F 13/00

Метки: молока, счетчик

...атрубопровода, подводяшего атмосфедавление, выполнен в виде конулом, расположенным на боковойности конуса.681326 ИИПИ Заказ 5075/39 Тираж 866 Подписное филиал ППП Патент" . Ужгород, ул. Проектна 3бы 11, молочной емкости 12 и узла счета 13.Счетчик молока работает следующим образом.При включении вакуума создается разрежение в камерах 1 и 2 и в отводящих от камер трубопроводах 3, 4 и 5. По трубопроводу 6 молоко поступает в приемную камеру 1 и из нее - в мерную камеру 2. При определенном уровне молока в мерной камере 2 поплавок 7 с конусным углублением 8 под действиемвыталкивающей силы молока и силы атмосферного давления отрывается от конической части 9 трубопровода 10. При этом воздух, поступающий в пространствоограниченное стенками...

Ротаметрический расходомер

Загрузка...

Номер патента: 681327

Опубликовано: 25.08.1979

Авторы: Тарелкин, Матвеев, Кинтикова, Сиваков

МПК: G01F 1/66

Метки: расходомер, ротаметрический

...ротаметрического расходомера.В ротаметрической трубе 1 размещен поплавок 2 и преобразователь 3 акустических колебаний в электрические, Согласующее устройство 4 связано с импуль сным генератором 5 непосредственно, а с измерителем 6 временных интервалов- через усилитель 7, Выход измерителя 6 через интегратор 8 подключен к индикатору 9.681327 3Устройство работаег следующим образом.Импульс с генератора одновременно подается на первичную обмотку трансфор матора и измеритель временных интервалов. Но при поступлении импульса на первичную обмотку он в трансформированном виде попадает на преобразователь 3, который формирует акустические колебания, распространяющиеся вдоль ротаметрическкой трубки, и отражается от поплавка по- падая обратно...

Устройство для дозирования жидкости

Загрузка...

Номер патента: 682764

Опубликовано: 30.08.1979

Авторы: Деев, Комков

МПК: G01F 11/00

Метки: дозирования, жидкости

...клапаном. зоб етения На чертеже представлено о устройство, содержащее емкость и выходной патрубки 2, 3, кон пан 4, направляющую 5, клапан чатель 7, воздуходелитель 8. исываемое 1, входной уаный кла б, переклюозирования жидкости отличающееся ышения точности допатрубок снабжен коПо основному автно устройство длящее емкость с ревходной и выходнойрекрывающий подачВ этом устройстве впроисходит подсифорез клапан в емкостьдозирования. 0 извест- содержаобъемом, апан, пеемкость. ирования кости че Оточность тво работает следующим образом.При соединении входного патрубка 2 через переключатель 7 с атмосферой открывается клапан б и происходит заполнение емкости 1 жидкостью. При подаче воздуха клапан б закрывается, и жидкость выдавливается через...

Устройство для дозирования сыпучих материалов

Загрузка...

Номер патента: 682765

Опубликовано: 30.08.1979

Авторы: Арабаджиев, Самсонов, Сидоров

МПК: G01F 13/00

Метки: сыпучих, дозирования

...в виде полусферы и закрепленной в верхней части внешней перемещаемойтрубки.На чертеже схематично показано предлагаемое устройство,5В корпусе 1 устройства для дозированиясыпучих материалов с помощью сальника2 подвижно закреплена трубка 3, внутрикоторой установлена жестко соединенная сней трубка 4, оканчивающаяся раструбом 105. Нижняя часть трубки 4 является выходом б для транспортируемого материала,Трубка 3 соединена с трубопроводом 7 длятранспортирующего агента (газа) . Надсальником 2 в корпусе 1 выполнено отверстие 8, сообщающееся с трубопроводом 9 подачи транспортирующего агента (газа) .В трубке 3 имеются радиально расположенные отверстия 10. К верхней частитрубки 3 с помощью стальных стержней 11жестко прикреплена...

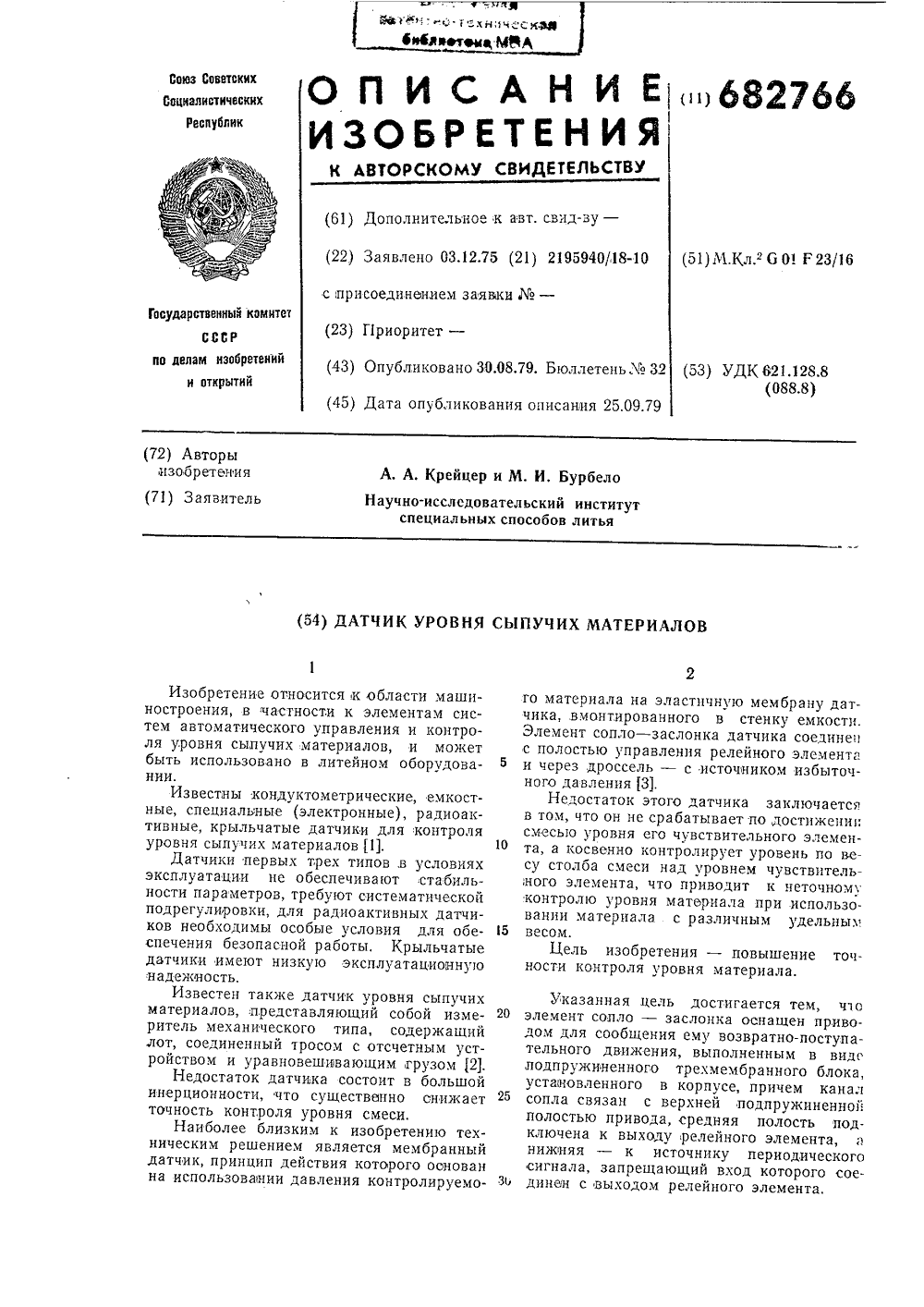

Датчик уровня сыпучих материалов

Загрузка...

Номер патента: 682766

Опубликовано: 30.08.1979

Авторы: Крейцер, Бурбело

МПК: G01F 23/16

Метки: сыпучих, датчик, уровня

...Запрещающийвход последнего соединен с выходом релейного элемента 8. Питание дросселя 7, релейного элемента 8 и источника 11 периодического сипнала осуществляется от источника избыточного давления.Датчик р а ботает следующим образом.При подаче давления питания и отсутст 25вии смеси на уровне элемента сопло в заслонка сжатый воздух проходит через дроссель 7 и открытое сопло 1 в атмосферу. Вэтом случае в полости управления релейного элемента 8 сигнал равен нулю. Одновременно получают, питание релейный элемент308 и источник 11 периодического сигнала,Снпнал на выходе элемента 8 равен нулю,а источник 1,1 в соответствии с настроеннымциклом,периодически сообщает нижнююполость 10 привода 3 с источником избыточного давления. Элемент сопло в...

Устройство для градуировки расходомеров

Загрузка...

Номер патента: 682767

Опубликовано: 30.08.1979

Авторы: Фомин, Заря, Емельянов, Свирин

МПК: G01F 25/00

Метки: градуировки, расходомеров

...полость 27, 5образованную поршнем 18 и трубопроводом13.Штоки 7 и 19 соединены между собойпосредством переключающего узла 28 спомощью муфты 29. Поршни со штоками 10перемещаются как под воздействием давления среды, создаваемым насосом 9, таки от автономного привода 30 через приводной узел 31 с датчиком перемещения 32.В зависимости от способа подачи и слива 15среды распределительные узлы 21 и 24 мо. гут быть соединены между собой черезраспределительный орган 33 так, что прпперемещении поршней с помощью привода30 среда будет перетекать из полостей 11 20и 20 через орган 33 в полости 10 и 27, образуя замкнутый контур.Устройство для градуировки расходомеров работает следующим образом,Градуируемые расходомеры 8, 8 г, 8 з рассчитаны для работы с...

Устройство для измерения расхода жидкого топлива двигателем внутреннего сгорания

Загрузка...

Номер патента: 684311

Опубликовано: 05.09.1979

Авторы: Ашуров, Миркин, Киясбейли, Арутюнов

МПК: G01F 1/34

Метки: жидкого, топлива, расхода, сгорания, внутреннего, двигателем

...бака 2 в двигатель 3 внутреннего сгорания и одновременно обеспечивает вращение с постоянной скоростью ротора датчика 4 и полуколец 5. 20Постоянная производительность топливного насоса 1 обеспечивается приводом 6 и стабилизатором 7 числа оборотов топливного насоса 1.Неиспользованная часть топлива из двигателя 3 внутреннего сгорания возвращается через датчик 4 расхода в топливный бак 2, Перепад давления на роторном датчике 4, соответствующий расходу возвращаемого в топливный бак 2 топлива, вос- зо принимается сильфонным датчиком 8 перепада давлений, связанным со стрелкой 9 указателя расхода, шкала которого отградуирована соответственно разности расходов в подводящей и отводящей ветвях топливопровода. Одновременно перемещается контакт 11,...

Электромагнитный расходомер

Загрузка...

Номер патента: 684312

Опубликовано: 05.09.1979

Авторы: Вельт, Туленинов, Петрушайтис, Спрыгин

МПК: G01F 1/58

Метки: электромагнитный, расходомер

...наводится электрическое поле, обусловленное взаимодействием потока жидкости смагнитным полем индуктора 1. Напряженность электрического поля пропорциональна индукции магнитного поля и скоростипотока, Под действием этого электрическогополя в жидкости и стенках трубопроводапротекают циркуляционные токи, которыесхематично показаны на фиг. 2 а, при условии, что ток от генератора 4 равен нулю.Если же жидкость неподвижна, а ток отгенератора 4 не равен нулю, то в жидкостии стенках трубопровода протекают циркуляционные токи, схематично показанные на фиг. 2 б и обусловленные током генератора 4.Когда оба источника циркуляционных токов (один из которых - наведенное в жидОкости электрическое поле, а второи - ге нератор переменного тока)...

Датчик для ультразвуковых расходомеров

Загрузка...

Номер патента: 684313

Опубликовано: 05.09.1979

Авторы: Платонов, Горшков, Решетников, Бекетов, Зубов, Рохлин

МПК: G01F 1/66

Метки: расходомеров, датчик, ультразвуковых

...преобразователи датчика включены в схему расходомера, кото684313 формула изобретения И П И Заказ 6268/30 Тираж 866 Подписное филиал ППП Патент, г. Ужгород, ул. Проектная, 4 рый содержит генератор 6 импульсов, коммутаторы 7 и 8, усилитель-формирователь 9, еше один коммутатор О, а также блок 11 выделения разности, счетчик 12 и регистрируюгцее устройство 13.Ультразвуковой расходомер работает следук)гцим образом.В такте излучения По потоку генератор 6 выдает серию импульсов, возбуждающих через электронный коммутатор 7 акустический преобразователь 2. Пройдя через жидкость, акустический сигнал принимается 1 н приемным преобразователем 3, далее через коммутатор 8 поступает на усилитель-формирователь 9, с которого через коммутатор 1 О...

Устройство для автоматического управления выгрузкой осадка из песколовок

Загрузка...

Номер патента: 684314

Опубликовано: 05.09.1979

Автор: Воробьев

МПК: G01F 11/00

Метки: выгрузкой, песколовок, осадка

...механизм 7. По истечении заданного времени выгрузки осадка блок 1 вы.держки времени через промежуточное реле 3 отключает блок управления 4 и включает блок 2 выдержки времени. 45 Цикл повторяется, однако в следующее включение блок управления 4 уже анализирует в первую очередь вХодной сигнал от датчика уровня 6 об уровне осадка во второй песколовке 50 10 и при наличии от него разрешения вырабатывает команду на выгрузку осадка иэ второй песколовки 10 включается исполнительный механизм 8. Таким образом, при наличии разрешающих сигналов от датчиков уровня 5 и б блок управления 4 включает выгрузку осадка поочередно из каждой песколовки, В данном случае уставка по времени в блоке 2 выдержки должна быть вдвое меньше заданного времени...

Устройство для поверки датчиков уровня

Загрузка...

Номер патента: 684317

Опубликовано: 05.09.1979

Автор: Карпов

МПК: G01F 25/00

Метки: поверки, датчиков, уровня

...малому 35 проходному сечению отверстия 8 в бачке, через которое в него поступает жидкость, и более высокому расположению этого отверстия по отношению к концу сифонного трубопровода в бачке, основная часть жидкости пойдет40на заполнение сифонного трубопровода , 3 и цилиндра 1. Контроль за оплошностью потока осуществляется по смотровому стеклу 4. В процессе заполнения сифонного трубопровода45 кратковременно открывается и закрывается вентиль 13 для устранения газовой пробкиПри наличии сплошного потока закрывается вентиль 12, открывается вентиль 10 для сброса давле ния иэ бачка 6 и трубопровода.Таким образом, после заполнения сифонного трубопровода жидкостью емкость для хранения жидкости и цилиндр 1 стали сообщающимися сосудами, 55 и...

Расходомер

Загрузка...

Номер патента: 685915

Опубликовано: 15.09.1979

Авторы: Кравцов, Лукс

МПК: G01F 1/00

Метки: расходомер

...описываемого расходомера,Расходомер содержит подводящий патрубок 1, чувствительный элемент 2 со штоком 3, промежуточную перемещаемую втулку 4 с неподвижным упором 5 и уплотнениями 6, связанный со втулкой рычаг управления 7 с неподвижной осью 8 и ограничителем 9 перемещения и фиксации рычага, дополнительный упор 10, электродвигатель вращения 11 с редуктором 12, преобразователь 13 перемещения чувствительного элемента в выходной сигнал, отводящий патрубок 14, расположенный под 90 к подводящему, корпус 15.Расходомер работает следующим образом.Поток среды, например цемента или шлака, свободно выливается из подводящего патрубка 1, натекает на чувствительный элемент 2 и, изменяя свое направление на 90, вытекает из отводящего патрубка 14,...

Микропитатель для сыпучих и порошкообразных материалов

Загрузка...

Номер патента: 685917

Опубликовано: 15.09.1979

Авторы: Репкин, Целиковская, Мурашкин

МПК: G01F 11/24

Метки: микропитатель, порошкообразных, сыпучих

...технически трудно осуществим и ненадежен из-за воэможности забиванияпускного отверстия трубы (особенпрн подаче сыпучих материалов сниченной сыпучестью),тенне относится к устройдоэирования сыпучих мате- технологические устройства, онкретно к устройствам для ия порошков в установки го напыления тугоплавких мана изделия.дачи и дозирования сыпучих в в установках плазменного тугоплавких материалов ися питатели, разработанные эвестных дозаторов и пита- сыпучих и порошкообразных В других устройствах подобноготипа на расход оказывает влияние уровень материала в бункере. Для устранения этого явления при подаче металлических порошков предлагается устройство, содержащее бункер с приемной воронкой, разгрузочной трубой и каналом с электромагнитным...

Устройство для автоматического измерения объемного расхода жидкости

Загрузка...

Номер патента: 685918

Опубликовано: 15.09.1979

Авторы: Шевчишин, Магдесиев, Прилепский, Огородник

МПК: G01F 13/00

Метки: жидкости, расхода, объемного

...1 и через некоторое время касается электрода сигналиэатора 4, который запускает реле 5времени 7. Выходной сигнал Р. измерителя уровня 3 через клапан 9 считывается на повторителе 11, управляющий сигнал устройства считыванияРя = О. Жидкость заполняет мернуюемкость 1 до тех пор, пока реле времени 7 не отработает заданного промежутка времени, По истечении указанного промежутка реле времени 7 черезрелейный блок 8 открывает вентиль 6,и жидкость начинает сливаться иэ мерной емкости 1Одновременно на выходе реле времени появляется сигналР = 1, клапан 9 закрывается, и выходное давление измерителя уровня 3,соответствующее положению уровня жид" 2 Окости в мерной емкОсти в конце эа" данного промежутка времени, запоминается на повторителе 11. С...

Устройство для автоматического дозирования газов

Загрузка...

Номер патента: 685919

Опубликовано: 15.09.1979

Авторы: Баранов, Огурцов, Веденский, Бражников

МПК: G01F 13/00

Метки: газов, дозирования

...в объеме фГффзависит от времени сообщения его сатмосферой, что достигается регулировкой положения стабилизатора б относительно поворотного механизма ивремени контакта рычага 7 с роликами 10. При этом клапан 14 открыт, асброс давления сжатого воздуха обеспечивается стабилизатором давленият.е. снижается точность доэирования.Щоме того, устройство не позволяет дозировать пробы, находящнвсяпри давлениях, отличных от атмосферного.Цель изобретения - повышение точности дозирования и расширения функциональных возможностей.Это достигается тем, что цредлагаейое устройство снабжено стабилизатором давления и установленным наплите кольцевым сектором, привод выполнен в виде поршневого пневмопрнвода, а поворотный механизм установлен коаксиально...

Устройство для непрерывного измерения расхода жидкости

Загрузка...

Номер патента: 687343

Опубликовано: 25.09.1979

Авторы: Матвеев, Ракинцев, Шестеров, Зуев

МПК: G01F 7/00

Метки: жидкости, расхода, непрерывного

...с датчика через электронный коммутатор 5 поступает на вход блока 7 масштабного преобразования, который делит пэступаюшую на его вход частоту на коэффициент, равный отношению коэффициента передачи датчика 2 малого расхода к коэффициенту передачи датчика 1 большого расхода. Коэффициент переда .чи датчика расхода есть отношение частоты вьгэднэго сигнала к величине расхода 1топлива.При достижении величины расхода значения, равного верхнему пределу датчика 2 малого расхода, сигнал, поступающий с датчика 1 большого расхода на вход блока 6 управления, превысит значение, установленное на его задатчике. Блок выдаст сигналы на открытие эпектроклапана 4 обводной магистрали 3, на переключение электронного комммутатора 5 и на переключение...

Трубопоршневая установка для градуировки и поверки счетчиков и расходомеров

Загрузка...

Номер патента: 687345

Опубликовано: 25.09.1979

Авторы: Селепей, Чеховский, Билоус, Каличак, Середюк

МПК: G01F 25/00

Метки: поверки, трубопоршневая, расходомеров, счетчиков, градуировки

...образом.Перед началом испытательного циклазадатчиком 4 частоты устанавливаетсявеличина скорости подачи сигналов нашаговый привод 5 поршневого разделите 25ля 3. Задатчик 4 частоты запускает вработу шаговый привоц 5, который черезвинтовую 1 ару 6 перемешает поршневойразделитель 3 вдоль калиброванного трубопровода 1, При этом гофры трубы 230начинают распрямляться, и за счет цавлеция от источника 12 сжатого воздухатруба плотно прилегает к стенке калиброванного трубопровода 1, Во время перемещения пэршневого разделителя газ ипижидкость, находящиеся в трубопроводе, вытесняются из него через испытуемый прибор 7. По известному калиброванномуобъему между детекторами 10 и 11 по 40пожения поршневого разделителя можно. судить о действ тельном...

Массовый расходомер

Загрузка...

Номер патента: 688825

Опубликовано: 30.09.1979

Авторы: Смоляк, Латифьянов, Верещага, Дроздецкий, Дук

МПК: G01F 1/42

Метки: расходомер, массовый

...9 питания подключена к выходу датчика 1 скорости потока 15 через усилитель 2, Мембрана также связана с сердечником 10 электромагнитного датчика перемещения с обмоткой 11. Электромагнитная пружина и электромагнитный датчик перемещения герметично закрыты 20 крышками 12 и 1 З,Массовый расходомер работает следующим образом.Измеряемый поток жидкости проходитчерез датчик скорости потока и дроссель 3 25 датчика перепада давления. Выходной сигнал датчика скорости, соответствующий измеряемой скорости потока жидкости в трубопроводе 4, усиливается и с выхода усилителя 2 подается на обмотку 9 питания ЗО электромагнитной пружины. Усилие от пе688825 Кро, К К,о; К,Формула изобретения оставитель А. Елкин дактор Т, Рыбалова Техред Н. Строганова Корректор...

Дозатор трудносыпучих материалов

Загрузка...

Номер патента: 688826

Опубликовано: 30.09.1979

Авторы: Степук, Лабоцкий, Горпинченко

МПК: G01F 11/00

Метки: дозатор, трудносыпучих

...например, на движущейся транспортерной ленте в виде циклоиды, т, е. на равных участках а полосы укладывается разное количество дозпруемого материала,Цель изобретения - повышение равномерности дозирования. затор,10 Дозатор состоит из кожуха 1, которыйкрепится к фланцу бункера 2, Внутри кожуха приварена направляющая 3, по которой обкатываются ролики 4, удерживающиеверхнюю часть 5 скребка. Нижняя частьскребка 6 насажена на вал 7 мотор-редуктора. Мотор-редуктор соединен с диском 8,который кронштейнами 9 опирается па регулировочную втулку 10. К нижнему фланцу кожуха 1 крепятся собирающий конус11 и ленточный транспортер 12 с регулировочным устройством 13.Дозатор работает следующим образом.Материал, поступивший из бункера 2 на нет.о.-,вцжный...

Устройство для смешивания и дозирования жидкости

Загрузка...

Номер патента: 688827

Опубликовано: 30.09.1979

Автор: Карликов

МПК: G01F 11/04

Метки: жидкости, смешивания, дозирования

...поршнями имеются уплотнения 11. Сверху цилиндр 3 имеет крышку 12 с уплотнением 13, через кото рую пропущен шток 7 для соединения с приводом. В верхней половине цилиндра 3 установлена трубка 14 для сообщения полости 8 с атмосферой, выпускной патрубок 15 размещен по центру дозировочного цилиндра 3, Различное положение поршня б за. дается рядом сквозных отверстий 16, имеющихся на штоке 7.Устройство работает следующим образом,В исходном положении в наполнительной камере 1 находится жидкость или смесь жидких компонентов, поршень 5 находится в верхнем положении, а поршень б занимает положение, соответствующее необходимой дозе. Полость 17 через радиальные отверстия 4 заполняется жидкостью из наполннтельной камеры 1, При перемещении штока 7 вниз...

Динамический дозатор для получения парогазовых смесей

Загрузка...

Номер патента: 688828

Опубликовано: 30.09.1979

Авторы: Воеводский, Шкондин, Голиков, Рогов

МПК: G01F 11/28

Метки: дозатор, смесей, парогазовых, динамический

...появляются пузырьки различного диаметра, что снижает точность поддержания концентрации парогазовой смеси.Цель изобретения - диапазона концентраций наро си. Г 1 оставленнаяпоплавок полностпри этом на стакаемой жидкости уна участке стакародкой и уровнемвыполнены отверсстеляНа чертеже показан предлагаемый до Дозатор содержит сос 1 д 1 с выпариваемой жидкостью, омещсный в термостат 2,поплавок 3, в центре которого установленопрокнутый вверх дном стакан 4. Во внут 15 реннюю полость стакана 4 снизу подведенштуцер 5 ввода газа-носителя, который является направляющим элементом для поплавка и стакана при их опускании в процессе выпаривания жидкости. На стакане20 устяновлеа перегородка 6, а на участке стакана, ограниченном перегородкой 6 и...

Устройство для подачи высокодисперсных порошковых материалов

Загрузка...

Номер патента: 688829

Опубликовано: 30.09.1979

Авторы: Лазутин, Мяздриков

МПК: G01F 13/00

Метки: порошковых, высокодисперсных, подачи

...частиц к каналу 3, В верхнем электроде 1 есть смещенное относительно оси канала отверстие 4, через которое в межэлектродную область введен выпускной патрубок 5 расходной емкости б для порошка 7, выполненной из неполярного диэлектрика с высокой диэлектрической прочностью. Торец выпускного патрубка 5 расположен от нижнего электрода 2 на расстоянии с/, обеспечивающем запирание 5 истечения порошка при отсутствии напряжения на электродах 1, 2. Электроды установлены в диэлектрическом корпусе 8.Устройство работает следующим образом. 10В статическом состоянии устройства разность потенциалов между электродами равна пулю (с/=О). В этом случае из емкости 6 порошок 7, высыпаягь по патрубку 5, создает на электроде 2 пробку 9, 15 которая и прекращает...

Устройство для подачи присадочной жидкости

Загрузка...

Номер патента: 688830

Опубликовано: 30.09.1979

Авторы: Екатов, Евстешин, Жаров, Огарков, Кожетьев, Текиниди

МПК: G01F 13/00

Метки: присадочной, подачи, жидкости

...воду присадочной жидкости, содержащий емкость для присадочной жидкостис входным, отводным и сливным патрубками, регулировочный вентиль, напорный трубопровод обрабатываемой жидкости с манометром 2,Недостатком этого устройства являетсясложность регулировки и контроля работы,так как в нем не предусмотрены регулировочные элементы и элементы для осуществления контроля.Цель изобретения - упрощение регулировки и обеспечение визуального контроляза работой устройства.Эта цель достигается тем, что емкостьснабжена сифонной трубкой с ротаметроми воздухоотводной трубкой, а на участкенапорного трубопровода установлены эжекклапаном и двумя регули. илями и съемная диафраг688830 25 Подписно зд.556 Заказ 2124/1 ПО Пои Типография, пр,...

Кран-дозатор для жидкости

Загрузка...

Номер патента: 688831

Опубликовано: 30.09.1979

Авторы: Лебедь, Солдаткин, Гущин

МПК: G01F 13/00

Метки: жидкости, кран-дозатор

...состоянии упирающийся под действием пружины 10 в корончатую втулку 11, На наружной поверхности запорного элемента 2 имеется кольцевое ребро 12, в дозировочном цилиндре 3 - дренажное отверстие 13, закрытое от набегающего потока козырьком 14, и радиальные пазы 15 с ориентацией на выходной патрубок 5 корпуса 1.Дозатор работает следующим образом.В исходном положении подводящая к дозатору магистраль перекрыта. Дозатор опо рожнен. Обратный клапан 7 и клапан 9 на688831 едакто каз 2124/2 Изд.НПО Поиск Госудапо делам изоб113035, Москва, Ж 56 Тираж 866 П ственного комитета етений и открытий 5, Раушская наб., д. дписн ССР/5 Типография, пр. Сапунова, 2 3полнения открыты, Запорный элемент 2 находится в крайнем нижнем положении, опираясь на...
