G01C 19/30 — устройства для установления оси ротора в заданное положение

Компас

Загрузка...

Номер патента: 49302

Опубликовано: 31.08.1936

Автор: Коган

МПК: G01C 19/30, G01C 19/34

Метки: компас

...дает абсолютную неподвижность шестерни 5, которая служит указателем полюсных направлений.Для того, чтобы вращение земли невлияло на компасные показания, на шестерне 5 установлены часы 11, к стрел. ке которых,.привинчена картушка 10, Стрелка часов с картушкой 10 вращает.ся в том же направлении, что и земля и компенсирует изменения показаний компаса, зависящие от вращения земли,Картушка 1 О компаса находится на одном уровне с крышкой 8 коробки, в которую он свободно врезан (фиг. 3). На крышке ., стрелкой обозначен курс корабля. Диаметр, проходящий через эту стрелку, должен быть параллельным продольной оси корабля.В видоизмененном компасе ось ротора 1 входит в полость ротора 2 (фиг. 4), ось коего поддерживается станиной. В полости...

Гироскопический компас временного действия

Загрузка...

Номер патента: 49305

Опубликовано: 31.08.1936

Автор: Молчанов

МПК: G01C 19/34, G01C 19/30

Метки: гироскопический, временного, компас, действия

...или иной конструк 1 ии через редуктор г, при помощи пеедачи фЬ картушке К. Вращение гиро,копа да относительно той же рамы ередается посредством следящей ситемы М, через редукор г, на часовой еханизм У, стрелка 1 которого служит .урсовой линией, Если гироскопы нахо 1 ятСя под действием случайных моменов, то они получают, вообще говоря, неюльшие смещения относительно пер Фчального положения, Так как, одна ращеньия гироскоповпроисходят в и рет ения едмет воко, рооскопического ком торскому свидетельств 25 февраля 1936 годавыдаче авторского свидетельс тивоположные стороны, то эти отклонения взаимно компенсируются тем, что одновременно со смещением картушки К происходит смещение в. ту же сторону и курсовой черты 1. Если смещение гироскопов...

Устройство для коррекции свободного гироскопа

Загрузка...

Номер патента: 58994

Опубликовано: 01.01.1941

Автор: Молчанов

МПК: G01C 19/30

Метки: коррекции, свободного, гироскопа

...подвешен на кардано- ( вом подвесе с осями Х - Х и У - У, Кожух А гироскопа герметичен, причем и разрежение и,подача воздухапроизводятся обычным путем через осиподвес а. На осях подвеса имеются муфть; ш, ш, и и, и с винтовой нарезкой, расположение которых может регулироваться.Муфты ш, ш и и, и снабжены маятниками ММ, и М,Мкоторые подвешены к .этим муфтам с таким расчетом, чтооы при вертикальном расположении осн гироскопа маятники взаимно попарно уравновешивали друг друга (т. е. чтобы центр тяжести ка ждой пары проходил под точкой пересечения осей), а при уходе оси гироскопа из вертикального положения, например, перпендикулярно к плоскости чертежа, маятники ММ, повора-чивались около своих муфт и, вследствие наличия нарезки в последних,...

89149

Загрузка...

Номер патента: 89149

Опубликовано: 01.01.1950

МПК: G01C 19/34, G01C 19/30

Метки: 89149

...ротор сельсина 4. Статор этого сельсина соединен проводами 5 со статором сельсина б, ротор которого поворачивается вместе с вертикальной осью 7 подвеса 8 курсового гироскопа 9. Напряжение с обмотки ротора сельсина б через усилитель 10 воздействует на азимутальный корректор 11 гироскопа.Питание ротора сельсина 4 включается реле 12 в те моменты, когда освещение фотоэлемента прерывается вследствие заслонения оптической системы теневым стержнем 13 солнечно 1 о компаса. Если при этом гироскоп занимает правильное положение по отношению к географическому меридиану, то напряжение с обмотки ротора сельсина 6 не поступает, и коррекция гироскопа бездействует, При рассогласовании между гироскопом и компасом в момент затенения фотоэлемента на...

Бортовое устройство коррекции уходов гироскопов относительно неизменных в инерционном пространстве направлений

Загрузка...

Номер патента: 151835

Опубликовано: 01.01.1962

Автор: Гришин

МПК: G01C 19/30

Метки: пространстве, гироскопов, коррекции, уходов, неизменных, инерционном, относительно, направлений, бортовое

...- циклы программных поворотов) повторяются.Устройство может быть построено и без преобразователя 14 координат, однако при этом необходимо введение третьего гироскопа 35 и вычислительного устройства Зб для определения и компенсации постоянных составляющих ошибок ухода свободных гироскопов, Вычислительное устройство Зб вырабатывает сигналы, величина которых пропорциональна моментам, вызывающим эти уходы.При,наличии трех свободных гироскопов устройство функционирует следующим образом.В момент времени 1 о разарретируются гироскопы 35, 37, 48, включается система стабилизации платформы 38 от датчиков 39, 40, 41. Одновременно с разарретированием гироскопов 35 и 37 в вычислительном УстРойстве Зб фиксиРУютсЯ показаниЯ фзо, Ои, взо в 20, 02 о, ф...

Способ определения азимута маятникового трехстепенного гирокомпаса

Загрузка...

Номер патента: 288321

Опубликовано: 01.01.1970

Авторы: Мирошниченко, Дмитриев

МПК: G01C 19/30

Метки: трехстепенного, гирокомпаса, азимута, маятникового

...переключенийОО и О"О следующие:(., - О+.,)+ " =( - -+.О).Движение чувствительного элемента изпроизвольной точки М фазовой плоскостипроисходит в соответствии с уравнением (1)фазовых траекторий до пересечения с линиейпереключения в точке О.В точке .0 вычислительное устройство, имеяинформацию о движении чувствительного элемента, изменит знак управления, которое служит для получения максимального быстродействия согласования чувствительного элементасо следящим корпусом релейным и изменяется по закону,Ь=С ядпСяп(со 1+С) ,гдеУ (С,и чувствительный элемент по линии переключения приходит в согласованное со следящимкорпусом положение. Предполагается, что начальные условия движения чувствительногоэлемента таковы, что приход чувствительногоэлемента...

Двухосный силовой гиростабилизатор

Загрузка...

Номер патента: 295976

Опубликовано: 01.01.1971

Авторы: Патентно, Джагаров

МПК: G01C 19/30

Метки: силовой, гиростабилизатор, двухосный

...систему разгрузки, зависимость величины приложенных к гироскопам моментов для их вращения от положения платформы, постоянная работа системы разгрузки, а следовательно, нагрев прибора.Указанные недостатки являются следствием того, что гироскопы вращаются под действием моментов двигателей стабилизации.Предложенное устройство отличается повышенной точностью благодаря тому, что гиростабилизатор снабжен жестко связанным с корпусами гироблоков маховичком, собственная ось вращения которого направлена по биссектрисе угла, составленного собственными осями вращений роторов гироскопов, а привод корпусов гироблоков, маховичка и ротора координатного преобразователя выполнен червячным,Корпуса гироблоков 1 с статорами 2 датчиков углов, маховичок 3 и...

Торцовый датчик момента

Загрузка...

Номер патента: 343148

Опубликовано: 01.01.1972

Авторы: Беседин, Московский, Маст

МПК: G01C 19/30

Метки: момента, датчик, торцовый

...и основания производится при помощи немагнитных призм.На чертеже показан датчик момента.Датчик состоит из основания 1 с закреп ленными на нем постоянными магнитами 2,намагниченными в осевом направлении с чередующейся полярностью. Каждый из магнитов 2 снабжен полюсным наконечником 3, имеющим впадину в осевом направлении дат чика. Во впадинах полюсных наконечниковустанавливается магнитомягкое ярмо 4, фиксация которого относительно наконечников 3 и основания производится при помощи немагнитных призм 5. В рабочем зазоре датчика, 15 образованном наконечниками 3 и ярмом 4,устанавливается немагнитный каркас б с секционированной по числу магнитов обмоткой 7. В собранном состоянии каркас с обмоткой перемещается на некоторый угол относитель но...

Способ ориентирования оси ротора гиромотора в гирокомпасе относительно астрономического

Загрузка...

Номер патента: 361393

Опубликовано: 01.01.1973

Авторы: Бакарев, Игошкин, Берсенева, Шацкий, Будрин

МПК: G01C 19/30

Метки: относительно, оси, ротора, гирокомпасе, гиромотора, астрономического, ориентирования

...совершает симметричные прецессонные колебания (синусоидальные в случаемалых амплитуд) около плоскости астрономического меридиана. Амплитуда прецессионныхколебаний определяется ьачальным положением оси ротора гиромотора относительно астрономического меридиана и качеством работыарретира. Если при грубой начальной ориентации гирокомпаса в момент разарретирова.ния включить счетчик времени и через чет.верть периода прецессиснных колебаний дляданной широты места наблюдений произвестипромежуточное арретирование и затем резарретирование, то амплитуда последующих прецессионных колебаний будет значительно меньшей и определяться в основном качеством работы механизма арретира (точностью его юстировки), что, в свою очередь,...

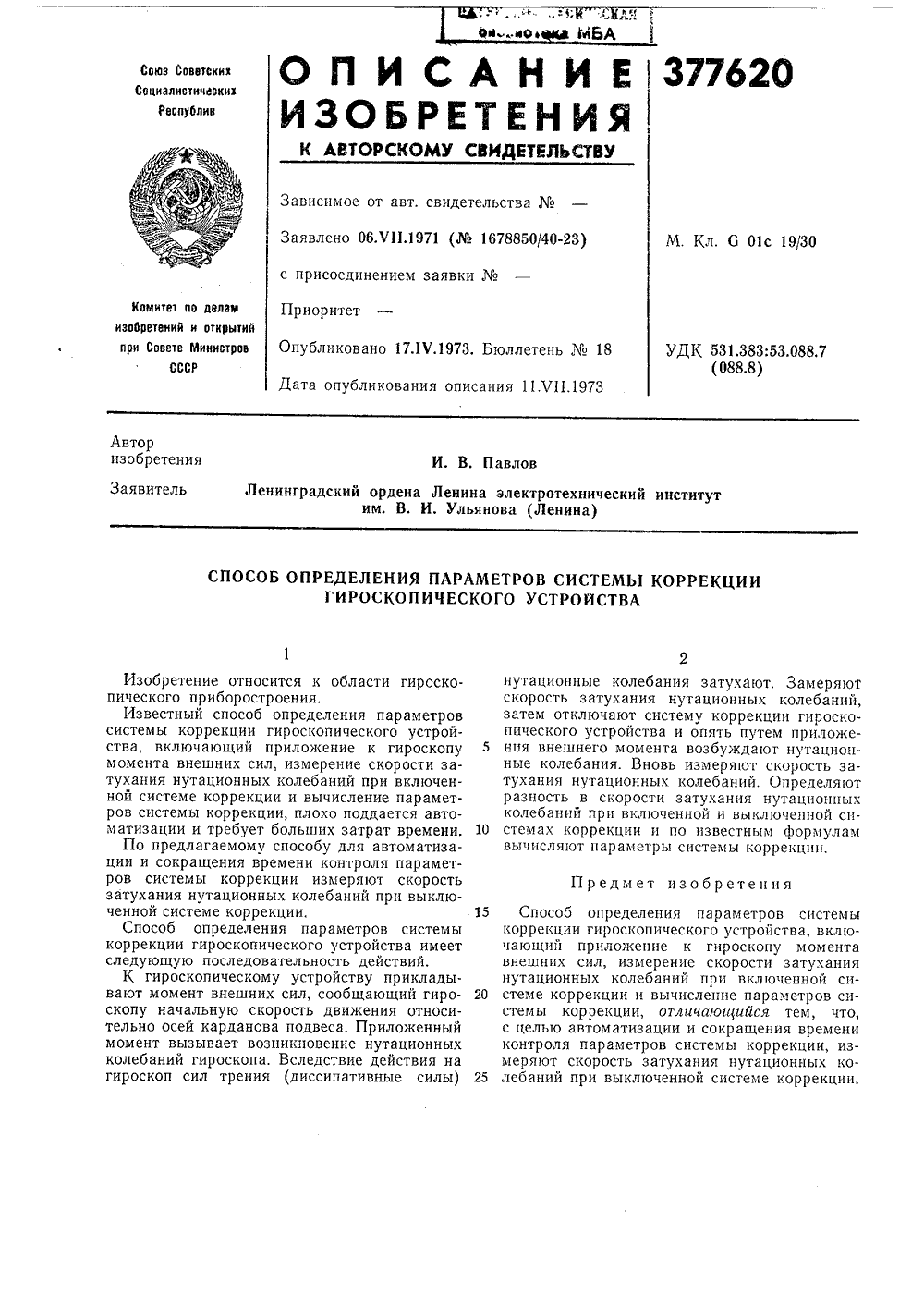

Способ определения параметров системы коррекции гироскопического устройства

Загрузка...

Номер патента: 377620

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01C 19/30

Метки: гироскопического, устройства, параметров, системы, коррекции

...параметров системы пического устройства, вклюние к гироскопу момента ерение скорости затухания баний при включенной сивычисление параметров сиотличающийся тем, что, ации и сокращения времени ров системы коррекции, иззатухания нутационных кооченной системе коррекции. Изобретение относится к области гироскопического приборостроения.Известный способ определения параметров системы коррекции гироскопического устройства, включающий приложение к гироскопу момента внешних сил, измерение скорости затухания нутационных колебаний при включенной системе коррекции и вычисление параметров системы коррекции, плохо поддается автоматизации и требует больших затрат времени, 10По предлагаемому способу для автоматизации и сокращения времени контроля...

Гироскопический чувствительный элемент для навигационных приборов

Загрузка...

Номер патента: 71053

Опубликовано: 15.07.1975

Автор: Хохлов

МПК: G01C 19/30

Метки: элемент, приборов, навигационных, гироскопический, чувствительный

...угловая скорость вращения земли вокруг оси мира.В целях оптической передачи показаний направлений курса и вертикали, на внутренней рамке гироскопа укрепляется неподвижный индекс /, который освещается лампочкой 1,. Тень индекса падает на матовую трапспарантную шкалу А в виде стрелки Т. Направление стрелки относительно меридиана указывает магнитный курс, а расстояние конца тени индекса от вертикальной оси наружного подвеса К - угол наклонаМ 71053оси гироскопа относительно горизонта. При движении корабля в горизонте длина тени будет сохраняться. Наоборот, выдерживая известную длину тени для места отхода (вылета) и заданный курс, можно вести корабль в горизонте и по заданному курсу.Пр едм ет изобретения1. Гироскопический чувствительный...

Способ установки в “нулевое” положение катушек магнитоэлектрического датчика момента относительно магнита

Загрузка...

Номер патента: 488064

Опубликовано: 15.10.1975

Авторы: Ефанов, Рябов, Лабин, Власов

МПК: G01C 19/30

Метки: датчика, магнитоэлектрического, нулевое, магнита, момента, относительно, установки, катушек, положение

...поплавкового гироскопа.Сложностью технологии выставки датчика момента, так как измеряемая величинамомента ротора от переменного тока, например, в гироскопах определяется по скоростидрейфа полностью собранного и работающегогироскопа, в котором технологически труднопроизвести поворот статора датчика момента,особенно поплавкового, так как он герметичен. Кроме того, для определения скоростидрейфа гироскопа требуется специальноесложное дорогостоящее поверочное оборудование.С целью повышения точности и упрощенияустановки по предлагаемому способу создаютпеременное магнитное поле по оси магнита иперемещают катушки до момента достиженияминимального значения разности наведенныхв них электродвижущих сил.На чертеже показана схема...

Датчик угла и момента

Номер патента: 809942

Опубликовано: 10.12.1999

Авторы: Золотов, Беляев

МПК: G01C 19/30

Метки: момента, датчик, угла

Датчик угла и момента, содержащий подвижный магнитомягкий магнитопровод с рабочими зазорами и статор в виде тонкостенного цилиндра с катушкой возбуждения и двумя парами сигнальных катушек, включенных попарно последовательно и встречно и расположенных в рабочих зазорах подвижного магнитомягкого магнитопровода, отличающийся тем, что с целью повышения точности, в него введено дополнительное кольцо, установленное на статоре с возможностью поворота относительно катушки возбуждения, на котором установлена пара сигнальных катушек.

Двухосный комбинированный датчик углов и моментов гироскопа с упругим подвесом ротора

Номер патента: 1301093

Опубликовано: 10.06.2000

Авторы: Филиппов, Сучков, Лушников, Борисов

МПК: G01C 19/28, G01C 19/30

Метки: комбинированный, датчик, углов, моментов, упругим, гироскопа, подвесом, двухосный, ротора

Двухосный комбинированный датчик углов и моментов гироскопа с упругим подвесом ротора, содержащий статор с магнитопроводом, управляющими и сигнальными обмотками по каждой оси, магнит и магнитопровод ротора, отличающийся тем, что, с целью расширения его диапазона измерения, магнитопровод статора выполнен в виде двух идентичных зубчатых частей каждая с 2n зубцами, а в магнитопроводе ротора выполнено n зубцов, магнит магнитосвязан дополнительным магнитопроводом с магнитопроводом статора и через зазор - с магнитопроводом ротора, образуя униполярную магнитную цепь, каждая сигнальная обмотка сформирована из двух пар диаметрально противоположных секций, каждая пара размещена на одной из зубчатых...

Магнитоэлектрический обратный преобразователь компенсационного прибора

Загрузка...

Номер патента: 1302868

Опубликовано: 10.08.2005

Авторы: Старосельцев, Елисеев

МПК: G01C 19/30, G01P 15/13

Метки: обратный, компенсационного, магнитоэлектрический, прибора

Магнитоэлектрический обратный преобразователь компенсационного прибора, содержащий магнитную систему, состоящую из двух постоянных магнитов, магнитопровода и термомагнитного шунта, а также расположенную в воздушном зазоре магнитной системы катушку, соединенную с выходом усилителя контура компенсации, отличающийся тем, что, с целью повышения технологичности регулировки, один постоянный магнит магнитной системы выполнен из железоалюминийникелькобальтового сплава ЮНДК, а другой - из сплава кобальта с редкоземельными элементами.

Способ калибровки гироприбора

Загрузка...

Номер патента: 818244

Опубликовано: 27.08.2005

Авторы: Фрейман, Делекторский, Никаноров, Ушаков, Мирошников, Антошин

МПК: G01C 19/30

Метки: гироприбора, калибровки

Способ калибровки гироприбора с неподвижным относительно корпуса статором электродвигателя и установленным с возможностью поворота относительно статора по трем осям магнитотвердым ротором, включающий измерение постоянной времени гироскопа и ее увеличение регулировкой корректирующего момента до уровня, при котором постоянная времени гироскопа достигает максимума, отличающийся тем, что, с целью повышения стабильности калибровки в процессе эксплуатации и упрощения реализации способа, корректирующий момент регулируют увеличением степени возбуждения электродвигателя.

Магнитоэлектрический преобразователь

Загрузка...

Номер патента: 664392

Опубликовано: 27.08.2005

Авторы: Шмулев, Локтев, Калашников

МПК: G01C 19/30

Метки: магнитоэлектрический

Магнитоэлектрический преобразователь, содержащий многополюсный постоянный магнит с продольной осью, термомагнитный шунт, установленный на продольной оси магнита, магнитопровод и катушки, расположенные в зазоре между полюсами магнита и магнитопроводом, отличающийся тем, что, с целью упрощения, термомагнитный шунт выполнен в виде многополюсной шайбы, установленной с возможностью разворота вокруг продольной оси магнита, а каждый полюс многополюсной шайбы перекрывает соседние полюса магнита.
