F16B — Устройства и детали для закрепления или соединения конструктивных элементов или деталей машин, например гвозди, болты, пружинные кольца, скобы, зажимы или клинья; соединения или виды соединений

Страница 111

Стопорная шайба

Загрузка...

Номер патента: 1564419

Опубликовано: 15.05.1990

Автор: Птиченко

МПК: F16B 43/00, F16B 39/24

Метки: стопорная, шайба

...кольца больше, чем его размер спротивоположной кольцу стороны,Острые грани 4, образованные плоскими и коническими поверхностями выступов,взаимодействуют с пазом 5 соединяемой детали при затяжке гайки 6. Для осуществления соединения с пазом 5 выступы 3 выполнены таким образом, что ширина их в основании несколько больше ширины паза 5. Дляобеспечения стопорения узла в отверстии 7коническая поверхность выступов 3 имеет насечки 8, выполненные в сечении в видеравнобедренных треугольников, грани которых при закручивании гайки врезаются в тело детали соединения, имеющей отверстие,Шайба работает следующим образом,При фиксации узла в пазу шайба устанавливается выступами вдоль него так, чтобы выступы вошли внутрь паза и при закручивании гайки...

Способ изготовления самоконтрящейся гайки

Загрузка...

Номер патента: 1564420

Опубликовано: 15.05.1990

Автор: Гаврилов

МПК: F16B 39/28

Метки: самоконтрящейся, гайки

...упругой деформации в направлении от тела гайки на угол, равный углу подгиба, фиксируют гайку в этом положении и калибруют резьбу. Затем производят расфиксацию торцовой части гайки. Витки резьбы торцовой части гайки прижимаются к виткам болта, полностью выбирая зазоры в резьбе, увеличивая давление между витками и силу трения. 1 ил. наворачивания гайки на болт необходимо в поперечный паз 2 гайки 1 установить инструмент и после затяжки гайки инструмент убрать. Упругая торцовая часть 3 создает в резьбе перекос с необходимым давлением между витками резьбы, причем перекос удерживается упругими силами, возникающими в торцовой части 3 гайки . Витки резьбы части 3 гайки 1 прижимаются к виткам болта, полностью выбирая зазоры в резьбе, увеличивая...

Способ определения усилий затяжки в крепежном резьбовом соединении

Загрузка...

Номер патента: 1566110

Опубликовано: 23.05.1990

Авторы: Платонов, Мальцев

МПК: F16B 31/02

Метки: усилий, резьбовом, затяжки, крепежном, соединении

...При свинчивания гайка деформируется и деформирует индикаторную шайбу, в результате чего в шайбевозникает эффект двойного лучепреломления, который наблюдают в отраженном поляризованном свете, Визуально он выражается в изменении цветашайбы вследствие интерференции, Величину двойного лучепреломления можно измерить,Для уменьшения Погрешности измерения усилий, вызванной погрешностьюопределения оптической чувствительности шайбы и погрешности определения разности хода, после разборкисоединения гайку устанавливают нашпильку, производят нагружение контролируемым усилием до исчезновенияоптической разности хода световыхлучей, Для этого гайку 4 навинчиваютна шпильку 9, которая нагружается си"ловоэбудителем 10 (гидроцилиндром),55Усилие...

Болт-заклепка

Загрузка...

Номер патента: 1567808

Опубликовано: 30.05.1990

Авторы: Кондрашов, Фомин, Годовалов

МПК: F16B 19/08

Метки: болт-заклепка

...6" была равна усие20 лию Р: Площадь кольцевых выступов по де формации 81, равна сумме площадейвнешнего и внутреннего кольцевых выступов. 7( (с 1+21) И сБввтР -(2) где П - наружный диаметр кольцас 1 - внутренний диаметр кольца;1 - толщина кольцевого буртика 45 Объем кольцевых выступов находят иэ соотношения Где П - глубина кольцевой выемки, мм.Подставляя Б иэ формулы (2) получаем: 55Учитывая, что при деформации объемкольцевых выступов остается неизменным, находят площадь кольцевых выступов после деформации1567808 6где 1 - толщина стенки кольцевогобуртика, мм;Ь - глубина кольцевой выемки, мм;- внутренний диаметр кольца, мм,Е - модуль упругости материалак2кольца, кг/ммКритические напряжения должны превышать предел прочности...

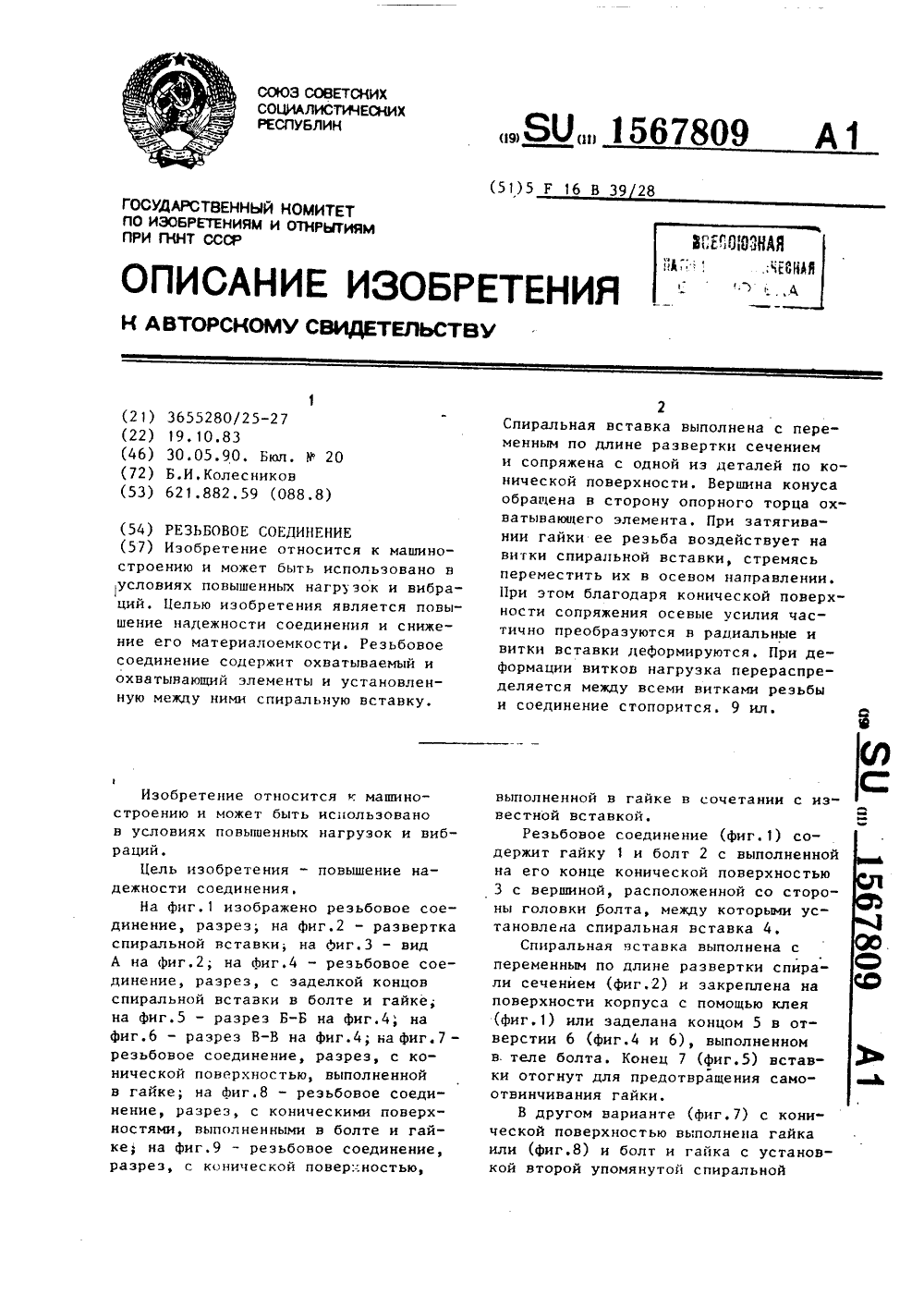

Резьбовое соединение

Загрузка...

Номер патента: 1567809

Опубликовано: 30.05.1990

Автор: Колесников

МПК: F16B 39/28

Метки: соединение, резьбовое

...проволоки, стремясь перевести их вверх.Благодаря конусу, который, действуякак клиновой механизм, преобразуетчастично осевые усилия в радиальное,витки вставки 4 деформируются, равномерно перераспределяя нагрузку между всеми витками резьбы, и стопорятсоединенИе,Формула изобретения Реэьбовое соединение деталей, содержащее охватываемый и охватывающийэлементы и установленную между нимиспиральную реэьбовую вставку, о т -л и ч а ю щ е е с я тем, что, с целью снижения материалоемкости и повышения надежности соединения, резьбовая вставка выполнена с переменнымпо длине развертки сечением и сопряжена с одной иэ деталей по коническойповерхности с вершиной конуса, обра щенной в сторону опорного торца охватывающего элемента..Лончакова оррек Зака...

Телескопическая подставка

Загрузка...

Номер патента: 1567843

Опубликовано: 30.05.1990

Автор: Тимохин

МПК: F16M 11/28, F16B 7/10

Метки: подставка, телескопическая

...и наклонными участками,Пластина размещена между подшипниками фиксаторов для взаимодействия с их наружными поверхностями,К нижней части пластины прикреплен трос 9, запасованный через блок 10, закрепленный на секции и заканчивающийся рукоятью 11,Саморазгружающаяся подставка для вывешивания автомобилей работает следующим образом.Чтобы опустить вывешенный на подставках автомобиль, необходимо потянуть трос 9 за рукоятку 11. Трос 9, обогнув блок 10, перемещает распорный элемент вниз. При опускании пластины распорного элемента 8 вниз подшипники 6 встают напротив наклонных участков распорного элемента. Под действием радиальной силы от массы вывешенного автомобиля диски 4 заходят внутрь секции 1 и расстопоривают 5 10 15 20 25 30 35 40 45 50...

Узел крепления ситовых элементов

Загрузка...

Номер патента: 1569452

Опубликовано: 07.06.1990

Авторы: Иванов, Бинбашиев, Попсавова, Ангелов

МПК: F16B 5/01

Метки: элементов, узел, ситовых, крепления

...образом.Ситовый элемент 1 помещают на решетку так, чтобы он лежал на соединительных опорах, которые зафиксированы на решетке, Их правильное расположение находится, когда отверстия 26 цилиндрического профиля полностью совпадают с крепежными отверстиями 24 соединительных опор. Фиксирующие элементы вставляются в каждое отверстие 26 цилиндрического профиля ситового элемента 1, в результате чего опорная головка 5 каждого фиксирующего элемента проходит последовательно через нижний цилиндрический профиль 28 ситового элемента 1 и крепежные отверстия 24 соединительной опоры. Продольные зубья 12 врезаются в наружную сторону 27 отверстия 26 цилиндрического профиля. Внутренняя сторона фиксирующей головки 7 прижимает уступ 29 к отверстию 26...

Заклепка для односторонней клепки

Загрузка...

Номер патента: 1569453

Опубликовано: 07.06.1990

Авторы: Сасин, Романов

МПК: F16B 5/04, F16B 19/06

Метки: заклепка, односторонней, клепки

...1 выгравирована указательная стрелка 6, призванная служить источником информации"при эксплуатации соединяемой детали 3. Кроме того, головка 1 снабжена конусным пояском 7 для установки справки при осадке " заклепки,При приложении осевого усилия к конусному пояскустержень 2 заклепки оседает за счет смыкания вырезов 4 и 5. Поскольку смыкание выреза 4 способствует повороту головки 1 против часовой стрелки, а имен 3 но по стрелке Б, а смыкание выреза 5 по часовой стрелке В, происходит как бы взаимное уничтожение этих поворотных движений головки 1 и положение стрелки 6 удается обеспечить совпадающим с осевой линией А на изделии.Если предлагаемой заклепкой для односторонней клепки производить крепление тонколистных бирок, шильдиков или...

Соединение деталей

Загрузка...

Номер патента: 1573245

Опубликовано: 23.06.1990

Авторы: Мисник, Зилицкий, Бришка

МПК: F16B 2/20

Метки: соединение

...проекция. Соединение содержит защитную крышкуи основание 2 номеронабирателя. На основании 2 имеется П-образная скоба 3 со стенкой 4, в которой выполнена Т-образная прорезь 5. Крышка 1 выполнена со стержнем 6, имеющим на конце плоскую прямоугольную лапку 7, перпендикулярную оси стержня 6. Лапка 7 в собранном положении расположена в основании П-образной скобы 3 и перекрывает формовочное отверстие 8 в основании, а стержень 6 расположен в прорези 5. При этом внутренние поверхности П-образной скобы 3 и стенки 4, а также плоская поверхность лапки 7 и стержень 6 образуют открытую с одной стороны емкость, в которую заформована пломба 9.Соединение собирается следующим образом. Лапка 7 продевается в горизонтальную часть Т-образной...

Мебельная стяжка

Загрузка...

Номер патента: 1573247

Опубликовано: 23.06.1990

Автор: Мулявичюс

МПК: F16B 12/18

Метки: стяжка, мебельная

...в деталях мебели, общий вид; на фнг. 6 - то же, поперечный разрез; на фиг. 7 - 10 варианты возможного применения стяжки.Мебельная стяжка состоит из пластмассового корпуса 1, скобы 2, пластинки 3 с направляющей 4 и зажимного элемента 5. Пластинка 3 установлена в радиальном пазу 6, выполненном на внутренней поверхности скобы 2, образуя эксцентрик 7 с возможностью свободного поворота в пазу скобы. Корпус 1 состоит из коробчатого участка 8 для размещения эксцентрика 7 и хвостового участка 9. Эксцентрик размещен в гнезде 10 коробчатого участка корпуса. Положение(54) М (57) И динени но-разб ляется увели ч мешен ной ск со спи распол ного п фикса ц пуса в т хвостовик 15 ения крюка 17 полненный, какой, Зажимной в вертикальном тие 19.ли...

Устройство для осевой фиксации кольцевой детали на валу

Загрузка...

Номер патента: 1574183

Опубликовано: 23.06.1990

Авторы: Эрнст-Оскар, Рольф-Герд

МПК: F16D 1/06, F16B 21/16

Метки: кольцевой, детали, фиксации, валу, осевой

...соответствуют пазам 13 опорных полуколец 9 и 10, Цилиндр 5 в положении, в котором его выступы 18 расположены соосно с пазами 13 составного опорного кольца, может быть перемещен вдоль оси по цапфе 2 валка посредством поворота цилиндра осуществляется его осевая Фиксация за счет того, что выступы 18 заходят за выступы 11 полуколец,Как следует иэ Фиг,2, опорные поверхности выступов 12 и 11 опираю гся на наружную поверхность кольцевого выступа 3, опорные поверхности имеют больший осевой размер, чем буртик 15,На цапфе 2 валка. диаметрально противоположно установлены два радиальных упорных штифта 20, которые имеют определенное положение относительно пазов 19 цилиндра 5 - расположены в пределах двух соосных диаметС ральных пазов 19, так...

Клиновой тормоз

Загрузка...

Номер патента: 1574930

Опубликовано: 30.06.1990

Авторы: Барласов, Кочетков

МПК: F16B 1/02

Метки: тормоз, клиновой

...с ограничительной гайкоР 10. Корпус имеет наружную резьбу, по которой могут 210перемещаться гайка 10 и контровочняягайка 11, С помощью винтов 1 2 крышка5 крепится к корпусуТормоз работает следукщим образом.В исходном положении шток эафиксирован в верхнем положении и вкладыш3 прижат пружиноР 4 крышке 5, Сцепляющий клин 7 пластинчатой пружиноР 8 исобственным весом заклинивается между штоком 2 и вкладышем 3 так,чтоэти три тела составляют одно. целое(Фиг.1).После расфиксации штока вес удерживаемого изделия двигает шток внизсовместно с вкладышем З,сжимая пружину 4. Это совместное движение про-,должается до тех пор, пока концы клина 7 не опустятся до положения упора вгайку 10 (Фиг,З), после чего клин,сжимая пластинчатую пружину 8, расцеп....

Многорядное соединение деталей

Загрузка...

Номер патента: 1574931

Опубликовано: 30.06.1990

Авторы: Шаманов, Румянцев, Румянцева, Бабичев

МПК: F16B 5/02

Метки: соединение, многорядное

...элементов. Длину и количество прорезей подбирают, исходя из потребной нагрузкиеднего ряда крепежных элементов. исходит по сечению, ослабленно вым относительно нагрузки на д рядом крепежных элементов (КЭ соединяемого листа 1 - это сеч -Б, а для листа 2 - сечение С увеличения усталостной долгов соединяемых листов необходимо чить податливость КЭ в этих с Выполнение прорезей возле этих ческих сечений в ответных при157493 возле последнего ряда КЭ, а не первогоДлину прорезей необходимо выбирать из соотношения 1 п = 0 25-0 5Э 1 3 С) где 1- шаг крепежных элементов, а толщину прорези - Ея = 0,2-0,3 дгде Й- диаметр крепежного элемента.Таким образом, изобретение позволит повысить усталостную долговечность соединения деталей. Формула и э о б р е...

Соединение деталей с односторонним доступом

Загрузка...

Номер патента: 1574932

Опубликовано: 30.06.1990

Автор: Емельянов

МПК: F16B 5/02

Метки: соединение, односторонним, доступом

...с цилиндрическоР проточкой 10 (Фиг.5), выполненной в детали 1 со стороны, противоположной головке крепежного элемента. Диаметр 0 проточки выполнен в соответствии с выражением где Й - диаметр стержня;3 - толщина пластины.Ширина пластины 7 и расстояние В (Фиг.7) между основаниями пазов, с которыми она взаимодействует, больше диаметра Р. Расстояние 1 от прорези 6 до головки стержня 5 соответствует зависимости где Н - суммарная толщина соединяемых деталей;Ь - глубина цилиндрической прогочки;1 - осевой зазор (достаточно0,1-2 мм).Для разборного соединения угол пооворота выбирают до 10-15, чтобы приизгибе пластины ее концы оставалисьв пазах соединяемых деталей. Для демонтажа стержень поворачивают на тотже угол в противоположном направлении...

Замок для разъемного соединения

Загрузка...

Номер патента: 1574933

Опубликовано: 30.06.1990

Авторы: Инчин, Букин

МПК: F16B 5/10

Метки: замок, соединения, разъемного

...в кольцевую проточку 25 10 нижнего корпуса и контактируют с одной иэ двух дугообразных,симметрично расположенных в указанной проточке, лысок 11. Одна пара лысок расположена на большой оси нецилиндриче ского отверстия 6, а концы усов 12 пружины 5 выполнены по контуру лысок 11 . Замок работает следующим образом. Штырь 3 вставляется в отверстие 6. нижнего корпуса до соприкосновения верхнего корпуса 1 с нижним корпусом 4. При этом головка 8 штыря 3 входит в отверстие 9 С-образной пружины; Затем отверткой, вставленной в шлиц 7 штыря 3, поворачивают последний на 90 , стягивая верхний корпус 1 и ниж ний корпус 4. При этом концы усов 12 пружины 5 выходят из зацепления с лысками 11 кольцевой проточки", 10, Когда штырь 3 полностью...

Устройство для контроля усилия затяжки резьбового соединения

Загрузка...

Номер патента: 1574934

Опубликовано: 30.06.1990

Автор: Гонченко

МПК: F16B 31/02

Метки: затяжки, усилия, соединения, резьбового

...проточкой кольца 1зована полость,.в которой размещен дикатор 5,Индикатор может быть выполнен виде шайбы иэ пластичного материала (Фиг.2) или из пластин различного материала с различным модулем упругости, уменьшающимся в сторону от 1 ерстия (Фиг.4), пример, пластина - из Фторопласта, пластина 7 - из 10 миния, пластина 8 . - из меди. Устройство работает следующим обаэом,При достижении расчетного усилия атяжки под действием осевого усилия о стороны гайки или головки болта атериал индикатора 5 пластически еФормируется. Верхнее кольцо 1 проедает" и часть материала индикатора ыжимается через отверстие 3 наружу цвиде уса, Вылет индикатора свидетельствует о достижении усилия затяжи, Достаточным является выход уса индикатора 5 на величину...

Резьбовое соединение

Загрузка...

Номер патента: 1574935

Опубликовано: 30.06.1990

Авторы: Столбов, Курасов

МПК: F16B 39/02

Метки: резьбовое, соединение

...и углубляясь постепенно в кольцевую проточку в детали, завальцовывает цилиндрический поясок на коническую поверхность кольцевой канавки 4 на.стержне болта 1, Причем, при завинчивании болта нажимное кольцо сначала касается цилиндрического пояска 8 выступающей частью винтовой поверхности и начинают с ним взаимодейстовать, завап - цовывая его, постепенно увеличивая сопряжение по винтовой поверхности 1 2,При выполнении нажимного кольца 6 разрезным, а дна кольцевой проточки 5 в виде винтовой поверхности 12, упор 14 не позволяет кольцу остановиться или заклинить при вращении .болт 1.Стопорный элемент 8 в виде завальцованного кольцевого пояска, внутренний диаметр которого меньше наружного диаметра болта, препятствует отвинчиванию болга,...

Самостопорящееся резьбовое соединение

Загрузка...

Номер патента: 1574936

Опубликовано: 30.06.1990

Автор: Науменко

МПК: F16B 39/10

Метки: резьбовое, соединение, самостопорящееся

...15, в которых расположены элементы 1 6 устройства 2; ограничивающие его угловое перемещение. Элементы 16 выполнены за одно целое с втулкой 12 в виде отогнутых лапок, образованных прорезями. Ври этом втулка 12 демонтажного устройства установлена на цилиндрической гайке 1 с воз 5 157493 можностью поворота, ограниченного угловым расположением торцов 17 и 18 секторных углублений 15. Для уменьшения трения при повороте между внутренней цилиндрической поверхностью5 втулки 12 и наружной цилиндрической поверхностью гайки 1, последняя снабжена кольцевой проточкой 19, которая может быть заполнена (при сборке деталей 1 и 2) пластичной смазкой. Центральный угол Ю (Фиг.3) расположения торцов 17 и 18 секторных углублений 15 выбирается с таким...

Самоконтрящееся резьбовое соединение

Загрузка...

Номер патента: 1577773

Опубликовано: 15.07.1990

Авторы: Никогосян, Ходжаев, Гулоян, Мурадян, Чобану

МПК: A61B 17/58, F16B 39/00

Метки: резьбовое, самоконтрящееся, соединение

...4. Резьбовая часть 1 имеет по крайней мере одну канавку 5 на глубину резьбы. Канавка 5 с одной стороны имеет скругленные резьбовые витки 6, а с другой стороны острые резьбовые витки 7. Ширина канавки в поперечном сечении равна 1/5 диаметра резьбы. При этом на каждом остром резьбовом витке 7 выполнена кромка 8 с углом 15, направленным в сторону, обратную направлению резьбы.Самоконтрящееся резьбовое соединение применяют следующим образом.В кости высверливают канал, служащий для направления хода болта при завинчивании. Затем болт резьбовой частью 1 вставляют в отверстие направляющего канала и начинают завертывать его отверткой за шлицу 4. При этом канавка 5при правозаходной резьбе обеспечивает с одной стороны беспрепятственное...

Устройство для фиксации подвижного элемента

Загрузка...

Номер патента: 1580058

Опубликовано: 23.07.1990

Авторы: Котов, Ватутин, Кудрявцев

МПК: F16B 1/00

Метки: элемента, фиксации, подвижного

...функциональных возможностей за счет безлюфтовой фиксации подвижного элемента в произвольной точке.На чертеже схематично изображено конструктивное выполнение устройства.Устройство содержит зубчатую рейку 1, жестко закрепленную на основании 2, подпружиненные фиксаторы 3, установленные с возможностью поступательного перемещения в корпусе 4, жестко закрепленном на подвижном элементе 5, причем рабочие поверхности фиксаторов 3 оперты на рабочую поверхность зубчатой рейки 1, зубья которой образованы двумя наклонными плоскостями, угол наклона только одной из которых удовлетворяет условию самоторможения, а рейка расположена вдоль траектории подвижного элемента 5.Устройство работает следующим образом.При перемещении подвижного элемента 5 в...

Соединение деталей с натягом

Загрузка...

Номер патента: 1580059

Опубликовано: 23.07.1990

Авторы: Качан, Мишнев, Архипов

МПК: F16B 4/00

Метки: натягом, соединение

...и повышение надежности.На фиг. 1 показано соединение, общий вид; на фиг, 2 - схема положения деталей в начале сборки; на фиг, 3 - то же, в начале геометрического замыкания; на фиг, 4 - то же, в конце геометрического замыкания и, соответственно, сборки соединения.Соединение состоит из охватываемой детали 1, снабженной двумя противолежащими лысками 2, и охватывающей детали 3 с отверстием 4, Сопрягаемые поверхности 5 и 6 охватываемой 1 и охватывающей 3 деталей выполнены с коническими участками 7 и 8 соответственно, Охватываемая деталь 1 имеет упор 9, который контактирует с торцом охватывающей детали 3. Меньшие основания конусов, образующих сопрягаемые поверхности 7 и 8, обращены в сторону упора 9 и торца охватываемой детали 1. Поперечное...

Резьбовое соединение

Загрузка...

Номер патента: 1580060

Опубликовано: 23.07.1990

Автор: Глазман

МПК: F16B 5/02, F16B 31/00

Метки: резьбовое, соединение

...резьбового элемента 1. 30Графическое построение профиля канавки, находящейся на расстоянии 5 отцентра О, и линии контакта витка резьбырезьбового элемента с поверхностью канавки(фиг. 3) осуществляют следующим образом(без учета зазоров). Для точек М и М 35профиля, находящихся на расстоянии а отоси резьбового элемента, строится сечениевитка резьбы, находящегося в данной канавке, плоскостью, перпендикулярной оси0 - 0 и отстоящей от оси резьбового элемента на расстоянии а. Затем определяют 40ся точки Мз и М на контуре данногосечения, соответственно максимально и минимально удаленные от центра О, и из центра0 проводятся дуги окружностей радиусамиОМз=й кс и ОМ 4=йч н. Точки Ми Мз, 45которые получаются при пересечении этихА-А дуг с...

Устройство для соединения деталей

Загрузка...

Номер патента: 1580061

Опубликовано: 23.07.1990

Авторы: Кулаков, Жуков

МПК: F16B 39/00

Метки: соединения

...5. Паз 5 выполнен наклонным к оси стержня 3, а фиксирующий элемент 8 - в виде проволоки, охватывающей одну из частей 6 стержня 3 в зоне меньшего поперечного сечения 9, причем периметр поперечного сечения части 6 со стороны торца 10 превышает периметр поперечного сечения со стороны дна 11 паза 5.Устройство работает следующим образом.В случае возникновения вибрации стержень 3 не может отвинтиться, поскольку часть 6 на стержневом элементе 3 отогнута. Невозможность отгиба в обратном направлении обеспечивается обвязкой отогнутой части 6 в еенаименьшем сечении 9 фиксирующим элементом 8, что, в свою очередь, обеспечивает невозможность выпадения самого фиксирующего элемента 8,11 а фиг. 4 приведен вариант стопорения гайки 2 пн редством...

Устройство для стопорения резьбового элемента

Загрузка...

Номер патента: 1580062

Опубликовано: 23.07.1990

Авторы: Ершов, Зоров, Нечепуренко

МПК: F16B 39/284

Метки: резьбового, элемента, стопорения

...в резьбовой паре возрастает осевое усилие. При достижении заданного усилия, определяемого усилием пружин подпружиненного шарика 13, дисковая рукоятка 12 получает возможность проворачи ваться под действием приложенного крутящего момента относительно остановленного силами трения резьбового элемента 1, При этом вращающееся резьбовое отверстие 18 дисковой рукоятки 12 воздействует на резьбовой хвостовик 9 зажимного элемента 2. Зажимной элемент 2 начинает перемещаться вдоль своей оси, так как шарик 5, находящийся в поперечной прорези 3 резьбового элемента 1, одновременно охвачен продольным пазом 10 зажимного элемента 2 и препятствует вращению зажимного элемента 2. При перемещении зажимного элемента 2 продольный паз О воздействует на шарик 5...

Быстродействующий зажим

Загрузка...

Номер патента: 1581879

Опубликовано: 30.07.1990

Автор: Цыганов

МПК: F16B 2/18, B23K 37/04

Метки: быстродействующий, зажим

...в 1 аклонному пазу 12 буферной скобы,торая базовая опора 3 также выпол 1 ена с наклонным пазом 13, в котором установлены ползуны 14 с эксцентриковой осью. 9, На оси 9 установленаукоятка 5, Все детали соединенияазовой опоры 3 зафиксированы от осевого смещения с помощью шайб 16, 17 и гаек 18, Фиксирующий рычаг 8 ;набжен винтовым прижимом 19 с пягой 20,Работа зажима осуществляется следующим образом.При установке свариваемого (зажимаемого) изделия 21 на основание 1 кантователя буферную скобу О устанавливают в соответствующее положение в зависимости от профиля контактирующей поверхности изделия, путем перемещения по пазу 12 или поворотом относительно оси 11, изменяя угол прилегания контактирующей поверхности скобы 10 к изделию. После это 5 1...

Заклепочное соединение

Загрузка...

Номер патента: 1581881

Опубликовано: 30.07.1990

Авторы: Коняхин, Дунаев

МПК: F16B 19/08, F16B 5/04

Метки: заклепочное, соединение

...4 стержней, а вокруг этих отверстий с наружной стороны закладныхголовок образованы гнезда 9, в которых расположены замыкающие головки10 стержней, выполненные при расклепке концов 4,Стержни имеют сегментную Формупоперечного сечения и такую же, нос меньшими размерами имеет форму поперечное сечение конца 4 стержня исоответственно отверстие 8 и гнездо9 (фиг. 1, 3 и. 5). Но конец 4 стержня может быть выполнен цилиндрическойформой с соответствующей Формой отверстия 8 и-гнезда 9 (Фиг.2, 4 и 6).Сборка заклепочного соединенияосуществляется следующим образом,В отверстия 7 соединяемых деталейНавстречу друг другу устайавливаютстержни сборной заклепки, при этом наклонные плоскости 5 стержней совмещаются, а концы 4 заходят в отверстия 8...

Шиферный гвоздь

Загрузка...

Номер патента: 1581882

Опубликовано: 30.07.1990

Автор: Ощепков

МПК: F16B 15/00

Метки: шиферный, гвоздь

...стержня, выполненной конической с большим основанием насвободном торце,Выполнение верхней части дополнительной головки с большими, чемнижняя часть, размерами и с покатымикраями ббеспечивает надежное закры, тие нижней части и голонки стержня,от атмосферных осадков. Кроме того,выполнение нижней и верхней частейпо радиусу, центр которого находитсяна оси стержня, с образующей цилиндра, перпендикулярной линии сгибаобеспечивает плотное рилегание нижней части головки к шиферу и защемление веохней и нижней частей между1,собой, что создает плотно закрытуюи упругую дополнительную головку. хорошо противостоящую ударным нагрузкам,По сравнению с известным гвоздем,нижняя иверхняя ча тидополнительной головки которого выполнены в виде...

Заклепка

Загрузка...

Номер патента: 1581883

Опубликовано: 30.07.1990

Авторы: Стебенев, Гребеников, Бабичев, Румянцев

МПК: F16B 19/08

Метки: заклепка

...- от автоматической до ручной. Симметричная конструкция заклепки при симметричных усилиях клепки обеспечивает и равномерность (во всяком случае55симметричность) радиальной деформации заклепки,Иаксимальный эффект от разработанной заклепки получают при ее установ 34ке в крайних рядах заклепочных соединений, особенно односредных, где локальный изгиб крепежного эдемента наибольший, Усталостное разрушение многорядного эаклепочного соединения (фиг,2) происходит по крайнему левому ряду заклепокдля верхнего листа и по крайнему правому ряду заклепок для нижнего листа. С точки зрения усталостной долговечности целесообразно укаэанные ряды заклепок выполнять повышенной податливости, что приводит к уменьшению их нагруженности (уменьшению...

Резьбовое соединение

Загрузка...

Номер патента: 1581884

Опубликовано: 30.07.1990

Автор: Сливка

МПК: F16B 39/10

Метки: резьбовое, соединение

...два винта 11, 25Резьбовые отверстия б равномерно асположены по окружности. Пазы 8 асположены на шайбе 3 диаметрально ротивоположно. Длина хорды каждого ,аза превышает расстояние между ося,ми двух резьбовых отверстий.Монтаж соединения производится в следующем порядке. Сначала затягивают на рабочую нагрузку. гайку 2, приЛегающую к поверхности соединения, затем, совместив жесткий лепесток шайбы 9 с пазом в резьбовом стержне 4, шайбу 3 устанавливают в кольцевую 1 роточку гайки 5, и при помощи двух винтов 11, проходящих через два 40 сквозных паза 8 и вкрученных в резьбовые отверстия 6, шайба 3 притягивается к гайке 2.Демонтаж осуществляется в обратном порядке. Винты 11 выкручивают из 45 отверстия 6, снимают шайбу 3 и отвин.чивают гайку 2....

Устройство для неразрешенного отвинчивания

Загрузка...

Номер патента: 1581885

Опубликовано: 30.07.1990

Автор: Свинаренко

МПК: F16B 41/00

Метки: отвинчивания, неразрешенного

...10 с многогранной головкой 11 и полой головкой 12 для взаимодействия со стаканом 3, Головка 12 имеет радиальныевыступы 13 для ввода их в пазы 8стакана и обоймы. На резьбовом стержне 10 навинчен опорный корпус 14 с.отверстиями 15 под монтажный инструмент, при этом шаг резьбы стержняленин и отвинчивания резьбового элемента ролики утопают в пазах что 35обеспечивает свободное вращение обоймы относительно головки н направлении отвинчивания. Для извлечениярезьбового элемента из соединениянеобходимо ключ выступами установить 4 в пазы, Затем на резьбовой стерженьнавинтить опорный корпус до упораего в соединяемую деталь. После этого, придерживая опорный корпус заотверстия монтажным инструментом,вращают за головку ключ в направлении вывинчивания...
