F03B 15/04 — через турбину

Приспособление для поворота лопаток рабочих колес вращающихся машин

Загрузка...

Номер патента: 4787

Опубликовано: 15.09.1924

Автор: Каплан

МПК: F03B 15/04

Метки: вращающихся, колес, машин, лопаток, рабочих, поворота

...Вследствие крыловидной формы рабочих лопаток, получается также и в состоянии покоя турбины понижение давления х воды, Местные и конструктивные причины могут в некоторых случаях показать, что целесообразнее не осуществлять вышеописанную разгрузку; в таком случае местоположение центра тяжести крыльев относительно оси вращения лопатки зависит только от требуемой формы и наклонения этих крыльев,Корпус регуляторной ступицы должен обладать формой, удовлетворящей требованиям прочности,размеры которой не обусловливают нежелательные заграждения поперечного сечения. Для этого корпусу ступицы дается симметричная форма, что достигается помещением поворотных цапф лопаток симметрично к оси рабочего колеса и что делает форму корпуса ступицы...

Перестановочное приспособление для поворотных лопаток рабочего колеса водяных турбин

Загрузка...

Номер патента: 5594

Опубликовано: 30.06.1928

Автор: Энглессон

МПК: F03B 15/04

Метки: турбин, поворотных, водяных, рабочего, колеса, перестановочное, лопаток

...штангою для перестановки распределительного золотника,В предлагаемом приспособлениираспределительный золотник поме-, щается на конце сплошной соеди-нительной штанги, которая охваты-вается накрепко соединенною споршнем сервомотора трубою, слу-жащею либо для подведения к сервомотору под давлением жидкости, либо для удаления ее, между тем как второй трубопровод для той жежидкости образуется кольцеобраз-ным промежуточным пространствоммежду названною трубою и внутреннею поверхностью полого турбинного вала, Благодаря такому выполнению перестановочного приспособления, с одной стороны, переставная соединительная штанга получает сплошное сечение и, потому, оказывается очень устойчивой, а с другой стороны, связанная с поршневой штангой...

Радиальная водяная турбина

Загрузка...

Номер патента: 8171

Опубликовано: 28.02.1929

Автор: Зыков

МПК: F03B 15/04

Метки: водяная, радиальная, турбина

...днищем И, к которому прикреплены нижними кромками турбинные лопатки Ь (фиг, 1 и 3), так расположенные по отношению к направляющим лопаткам,7", что входные кромки последних и выходные кромки первых находятся в одной наружной цилиндрической поверхности.Турбина приходит в действие, т.-е. турбинное колесо с днищем д и лопатками Ь начинает вращаться, при впуске воды сверху через направляющие лопатки г" и выходе воды через рабочие лопатки Ь, как показано стрелками на фиг. 1.Регулирование работы турбины производится при посредстве дисков Ь и 7, а именно, опусканием первого и подемомвторого. Опускание диска Ь осуществляется при помощи тяг и, пропущенныхсквоз ькрышку с, а подем диска 7 производится посредством подема сочлененнойс ним...

Реактивная водяная турбина

Загрузка...

Номер патента: 10015

Опубликовано: 29.06.1929

Автор: Ржаницын

МПК: F03B 15/04, F03B 3/00

Метки: реактивная, водяная, турбина

...величины открытия выходныхотверстий, что достигается тягами 16, и шарнирно связанные с диском 14 винтовой втулки 13, укрепленной кольцом 15 к нижнему дпску турбины и приводимой во вращение осевым перемещением винта 11, расположенного вместе с глухой муфтой 10, прикрепленной к верхнему диску ротора В и переходной муфтой 9 на рабочем валу 24,Винт 11 соединен помощью стержней 12, муфтами 10 и 9 и коробкой шарикового подшппника 4, связывающей неподвижную и подвижную части турбины с трубчатыми частями о и 2, свободно сидящими на валу 24 проводимымн во вращение червячной передачей 6, соединенной с валом 8 сервомотораСтворки 17, 21 и 18, 21 расположены в просветах неподвижных стенок 22, присоединенных к стенкам вращающеи части турбины В,...

Водяная радиальная многоярусная турбина с вертикальною осью

Загрузка...

Номер патента: 19166

Опубликовано: 31.01.1931

Автор: Простев

МПК: F03B 15/04

Метки: вертикальною, радиальная, осью, турбина, многоярусная, водяная

...из ко-то поплавок 1 всплывает, поднимает реторого подводится по каналам к венцам, ,гулирующий щит 3, чем открываются оба турбинного колеса. канала 10 и 11, и турбина работает двумяНа чертеже изображен схематический венцами. При понижении уровня каналы - вид турбины в вертикальном разрезе.один 10 или оба 10 и 11 - закрываются,Вал 4 турбины, помещающийся в водо-и турбина или работает при одном веннапорном колодце, свободно пропущен це 9 лопаток, или останавливается.в трубу 2, в верхней части которой на При малой воде они регулируют отвтулке б .надет наглухо закрытый, внутрикрытие каналов 10 и 11 перестановкой полый поплавок 1; нижняя часть, трУбы 2поплавка соответственно ниже.соединена с регулирующим цилиндриче-ским щитом 3, перекрывающим...

Приспособление к водяным турбинам для приведения в действие сервомотора, предназначенного для поворота лопастей рабочего колеса турбины

Загрузка...

Номер патента: 28459

Опубликовано: 30.11.1932

Автор: Олевский

МПК: F03B 11/00, F03B 15/04

Метки: водяным, сервомотора, приведения, лопастей, поворота, турбины, предназначенного, турбинам, колеса, рабочего, действие

...и втулкою 2 1, и приводится во вранически или электрисоса вращается вместе12 турбины, Н асос масла в сервомотор 9 давлением, и забирает 17 из масляного резероженного под ним и предназначенного стей рабочего кол мз масляного нас вне рабочего вала над осевым подш рабочего колеса щение извне меха чески. Корпус на с рабочим валом служит для подачи под необходимым масло по трубке вуара 1 б, распол акже вращающегося вместе с валом, Масло подается насосом 18 по трубке 19золотник или распределитель 9, который так же, как и корпус насоса, и резервуар вращается вместе с рабочим валом, Распределитель или золотник 9 подает масло в сервомотор по трубкам 5 и 14. Золотник 9 связан выключателем 70 и стержнем 4 с поршнем сервомотора и,приводится в...

Устройство для охлаждения рабочей жидкости, поступающей из дросселирующего органа к сервомотору для поворота рабочих лопаток гидравлических турбин

Загрузка...

Номер патента: 31273

Опубликовано: 31.07.1933

Автор: Нагель

МПК: F03B 11/00, F03B 15/04

Метки: гидравлических, турбин, рабочей, охлаждения, рабочих, лопаток, сервомотору, дросселирующего, органа, поступающей, поворота, жидкости

...камера 1, наружной поверхности которой, переходящей в наружную поверхность втулки, придается удобообтекаемая форма. Станки камеры выдерживают в данном случае один лишь статический напор, соответствующий высоте уровня жидкости и дей ствующим центробежным, силам, поэтому. им придается сравнительно небольшая толщина, обеспечивающая достаточно интенсивную передачу тепла от жидкости к среде, приводящей в действие турбину, Камера 1 сообщается с выпускными от. верстиями обычных дросселирующих органов 2 и 2 посредством каналов 3 и 3 а также сообщается со всасывающими полостями насосов 5 и 5 посредством каналов 6 и 6, В среднем положении дросселирующих органов 2 и 2 рабочая жидкость сервомотора свободно циркулирует по замкнутым путям в...

Осевая геликоидальная водяная турбина

Загрузка...

Номер патента: 35088

Опубликовано: 28.02.1934

Автор: Пивоваров

МПК: F03B 15/04, F03B 17/00

Метки: осевая, турбина, водяная, геликоидальная

...1 а схематическом чертеже фиг. 1изображает вид сбоку осевой геликоидальной водяной турбины при горизонтальной установке; фиг, 2 - то же, привертикальной установке.На рабочий вал 7 турбины насаженгеликоидальный двухлопастный ротор 2,за выходным сечением которого закреплен на валу регулирующий клапан 3.Вал 7 установлен в неподвижном подшипнике 6, снабженном сальником 7, и подшипнике 8 опорной пяты, перемещаемом в осевом направлении по пазам плиты 9 помощью связанного сним винта и маховичка 10. Ротор 2 расположен в направляющем цилиндре 4, соединенном со всасывающей трубой-сифоном 5, имеющей в верхней части эллипсообразную форму и регулируемое клапаном 3 сечение.При повороте маховичка 70 влево, винт перемещается в сторону, указанную...

Приспособление для регулирования турбины типа банки

Загрузка...

Номер патента: 44851

Опубликовано: 31.10.1935

Автор: Воеводский

МПК: F03B 15/04

Метки: банки, типа, турбины

...сопла турбины, отверстие которого представляет собой длинную узкуюа щель, переменную по толщине при регулировании, и с плавным подводом воды, Плавность подвода воды во всякий момент регулирования необходима, дабы не уменьшить коэфициента полезного действия турбины.Схема поворотной заслонки, закрывающей отверстие сопла, применяемаяБанки по принципу секторного затвора,имеет недостатки, как-то: неплавчыйподвод воды к отверстию при регулировании и невозможность его применения при удлиненной форме колеса, ибозаслонка сектора, закрывающая отверстие сопла, по конструктивному расположению не может иметь достаточнойжесткости для противодействия давлению на нее воды.Предлагаемое приспособление длярегулирования водяной турбины типаБанки с...

Тарельчатый клапан для регулирования количества протекающей воды в аксиальной водяной турбине

Загрузка...

Номер патента: 52016

Опубликовано: 01.01.1937

Автор: Воеводский

МПК: F16K 17/34, F03B 15/04

Метки: водяной, количества, тарельчатый, протекающей, клапан, воды, аксиальной, турбине

...р ли насоса).При непо -вижных лопатках расочегс колеса подвижной тарельчатый клапач заменяет сложную кснструкцис Финковского аппарата, при поворотных же лопатках раоочего колеса таРЕЛЬЧатьй ЗаТВОР УЛУЧШаЕТ РЕЖИМ работы турбингя Каплана-Томгнна, приближая его к режиму работы турбины Каплана 1 двойнсе регулирование). путем менее сложных приспособлений,Кснся рукция клапана элементарнопотому должна получить широкое распространение на перепадах ирригационных каналов, где расходы воды мало колеблются и где существенное значение имеет лишь максимум коэфициента полезного деиствия, при полном расходе,На чертеже изображен вертикаль-=.Ф ТЦфо 7 ный разрез тарельчатого клапана для регулирования количества протекаю. щей воды в аксиальной водяной...

Устройство для автоматического управления углом поворота лопастей рабочего колеса гидравлической турбины каплана

Загрузка...

Номер патента: 61004

Опубликовано: 01.01.1942

Авторы: Корх, Богомолов, Тафт

МПК: G05D 15/01, F03B 15/04

Метки: гидравлической, рабочего, лопастей, поворота, колеса, углом, турбины, каплана

...связи, положение щетки которого определяется положением клина комбинатора 5, Для перемещения щетки потенциометра 3 и клина комбинатора 5 служит двигатель 4, пуск и реверс которого осуществляют контакторы б и 7, вклгогае 11 ьге соответственно через реле 8 и 9. Эти реле подают импульсы регулирогания при нарушении баланса моста, составленного из потенциометров 1, 2 и 3.Для сообщения устройству высокой чувствительности применены дроссели насыщения 10 и П, служащие магнитными усилителями. Токи последних воздействуют на реле после выпрямления купроксными выггрямителями 12 и 18.Действие системы регулирования происходит следующим образом. В том случае, коГда положение кл.1 на ком 01 натора 5 соотВетстВует напору гидростанции, мост,...

Устройство для регулирования направляющего аппарата для трогания с места гидротурбины

Загрузка...

Номер патента: 62221

Опубликовано: 01.01.1943

Автор: Кравцов

МПК: F03B 15/04

Метки: места, аппарата, гидротурбины, трогания, направляющего

...устройства заключается в следующем. При включении пускового устройства турбины вал последней и соединенный с ним зубчатый диск 4 начинают поворачиваться; одновременно на обмотку электромагнитаподается напряжение.Если около полюсов электромагнита 1 находятся одновременно два выступа зубчатого диска 4, магнитная проводимость всей цепи максимальна и в обмотке электромагнита 1 устанавливается минимальный ток. При этом токовое реле 2 не будет реагировать, так как его ток трогания установлен выше минимального тока электромагнита 1,Когда около полюсов электромагнита находятся впадины зубчатого диска 4, реактивное сопротивление обмотки электромагнита 1 соответб 2221 ственно уменьшается, ток увеличивается 1 токовое реле 2 включает...

Устройство для автоматизации процесса пуска гидротурбин

Загрузка...

Номер патента: 76656

Опубликовано: 01.01.1949

Автор: Солодухо

МПК: F03B 15/04

Метки: автоматизации, гидротурбин, пуска, процесса

...как вследствие увеличенного падения напряжения на обмотке электромагнита напряжение на реле окажется ниже величины напряжения втягивания.Когда над полюсами электромагнита будет находиться впадина диска, реактанс обмотки уменьшится. При этом напряжение на катушке реле РП возрастет до величины, достаточной для срабатывания промежуточного реле РП, При срабатывании реле РП один его блокконтакт замыкает цепь питания катушки счетного реле РС, которое производит отсчет числа импульсов питания катушки, а второй блокконтакт подключает сопротивление ДС параллельно катушке промежуточного реле.Подключением сопротивления ДС достигается увеличение падения напряжения на датчике вследствие увеличения тока цепи, а следовательно, и уменьшения напряжения...

Механический регулятор скорости непрямого действия для турбин каплана малой мощности

Загрузка...

Номер патента: 88780

Опубликовано: 01.01.1950

Автор: Виноградов

МПК: F03B 15/04

Метки: турбин, действия, мощности, скорости, непрямого, каплана, регулятор, малой, механический

...ваоиатора 4 (системы Свстозаэова). заменяющего золотник гилравлического рег;лятора, и выключателя о (обратной связи).Привэл шкиза-гайки 3 осуществляется от вала 6 турбины при помощи шкива 1, ременных передач 7 вариатора 4. Позоот лопаток рабочего коле:а 8 производится обыччым лля турбин Каплана спосооом - посредством передвижения штанги 9, помещенноц в полом валу 6. Регулирование расхода вэлы, пропусхаемой через турбину, произвэлпт:я цилинлриче;ким шитом 10, перелвигаемым в вертикальном направлении влоль венца неполвижных направляющих лопаток турбины.При изменении нагрузки турбины маятник 11 перемегцает муфту 2 и чеоез вь.чаг 12 переставляет ролики зариатсра так, что выхолчои его шкив начинает вращаться быстрее или мепленнее входного...

88906

Загрузка...

Номер патента: 88906

Опубликовано: 01.01.1950

МПК: F03B 15/04, F03B 3/06

Метки: 88906

...шарнирами возможно потому, что поворотная лопасть (крыло) должно совершать повороты на небольшой угол (20 - 25), Сферическа камера 1 б уменьшает холостые утечки воды через зазоры, бразующиеся прй вращении поворотных лопастей (крыльев) в процессе регулирования. Взаимосвязанное вращение поворотных лопастей (крыльев) и лопаток направляющего аппарата осуществляется в соответствии с регулированием расхода и мощности гидротурбины посредством комбинатора.Предлагаемая поворотно-крыловая гидротурбина может применяться в крупных и средних гидроэлектростанциях с напорами от 30 до 350,.Предмет из обое тени яРеактиьпа (радиальная или диагональная) поворотно-крыловая гидротурбина двойного регулирования с рабочим колесом без нижнего обода и...

Устройство для регулирования гидравлической турбины

Загрузка...

Номер патента: 123479

Опубликовано: 01.01.1959

Автор: Котенев

МПК: F03B 15/04

Метки: гидравлической, турбины

...виде двух роликов 1 б, вращающихся на осях 17, укрепленных на стакане 18, в котором на упорном подшипнике 19 подвешена трубчатая штанга 20, установленная в полом валу 1 рабочего колеса и вместе с ним вращающаяся.На нижнем конце штанги 20 имеется крестовина 21, соединенная посредством серег 22 с кривошипами 23, жестко укрепленными на цапфах лопастей 2. Прорезь кулисы имеет форму кривой, обеспечивающей при повороте кулисы продольное перемещение штанги 20 и поворот ло123479пастей 2 так, что при.любом открытии направляющего аппарата сохранялось оптимальное значение коэффициента полезного действия гидро- турбины.При изменении числа оборотов рабочего колеса, которое вызывается изменением внешней нагрузки, происходит изменение угла схода потока...

Радиально-осевая гидротурбина двойного регулирования

Загрузка...

Номер патента: 151650

Опубликовано: 01.01.1962

Автор: Гохман

МПК: F03B 15/04, F03B 3/02

Метки: радиально-осевая, двойного, гидротурбина

...по оси турбины ступицей с прорезями, через которые проходят лопасти. Направляющий аппарат имеет перемещающуюся по оси турбины верхнюю крышку с установленными в ней поворотными шайбами с прорезями, через которые проходят лопатки с тем, чтобы в зависимости от режима работы одновременно изменять открытие направляющего аппарата и площадь проходных сечений проточной части гидротурбины. На чертеже показана половинаны в разрезе.Гидротурбина имеет полый валму прикреплена неподвижная стутводвигатель 3 служит для приводщающейся ступицы 4, через прорпроходят лопасти б рабочего коле Такое выполнение гидротурбины позволяетповысить ее к. и. д. при частичных нагрузках 10 и колебаниях напора. 15 Радиально-осевая гидротурбина двойногорегулирования,...

Радиально-осевая гидротурбина двойного регулирования

Загрузка...

Номер патента: 165988

Опубликовано: 01.01.1964

Автор: Гохман

МПК: F03B 3/02, F03B 15/04

Метки: двойного, гидротурбина, радиально-осевая

...укреплены и верхней подвижной и в нижней цепод- ВижпОЙ крышках пяправляющего аппарата. Поворотные лопатки, проходящие через прорези пцжпих шайб, сделаны перемещающимися вдоль осц турбины и имеют в своих верхних цапфах скользящие шпопки, позволяющие поворачивать их сервомоторамц, установ. ленными па цапфах соседних, цеперемещающцхся лопаток,На чертеже схематически изображена описываемая турбина,1 адиальпо-осевая гидротурбипа двойного регулирования состоит из рабочего колеса 1 с пеподвпжной 2 и перемещающейся 3 ступицами, направляющего аппарата 1 с неподвижной 6 и перемещающейся б верхними крышками и нижней пеподвикпой крышкой 7,поворотных шайб 8 ц 9, укрепленных через одну в крышках б и 7 направляющего аппарата 1 э с;шра:ш 10 ц...

180149

Загрузка...

Номер патента: 180149

Опубликовано: 01.01.1966

Авторы: Кулик, Кондрашев, Лсс, Стасенков

МПК: G05B 11/06, F03B 15/04

Метки: 180149

...которых жестко связаны между собой и через зубчатую передачу - с сел ьсином-задатчиком, 20На фиг. 1 схематически изображен описываемый регулятор перемещения клина комбинатора поворотцолопастцых гидротурбин; на фиг. 2 показана электрическая схема устройства, 25В верхний и нисций оьефы ца глубину возможного изменения уровня опущены трубки - 1, соединенная с сцльфонцой камерой 2 верхнего бьефа, внутри которой располокен сильфоц 3, и 4, соединенная с сильфоцной 30 камерой 5 нижнего бьефа, внутри которой расположен сильфон 6, В трубки через фильтры-дроссели 7 и 8 подается цз воздушной магистрали 9 сжатый воздух, выходящий из погруженного в воду конца трубки. При этОм давления в трубках ц сильфонных камерах равны заглублециям трубок под уровни...

Гидротурбина двойного регулирования

Загрузка...

Номер патента: 256664

Опубликовано: 01.01.1969

Авторы: Казачков, Абдурахманов

МПК: F03B 15/04

Метки: гидротурбина, двойного

...направлеия 0 Гидротурбиндержащая рабрезями для лнаправляющегочто, с целью:ъ рактеристик, рвижным в осенеподвижного егул обте воро т.гич нерг о 1 вь енин, со- про- атки ирования катель с тные лоп аюиаяся етических гполненоотносит тем, хаьн Заявлено 25.Ч.1968 ( 1260150/24-6)с присоединением заявки-Приоритет -Опубликовано 04.Х.1969. БюллетеньДата опубликования описания Изобретение относится к гидромашиностроению и может быть использовано в гидравлических турбинах.Известны гидротурбины двойного регулирования, содержащие рабочие колеса, подвижной обтекатель с прорезями для лопастей и поворотные лопатки направляющего аппарата,Однако появляющийся уступ при опускании обтекателя снижает энергетические качества турбины.Целью предлагаемого...

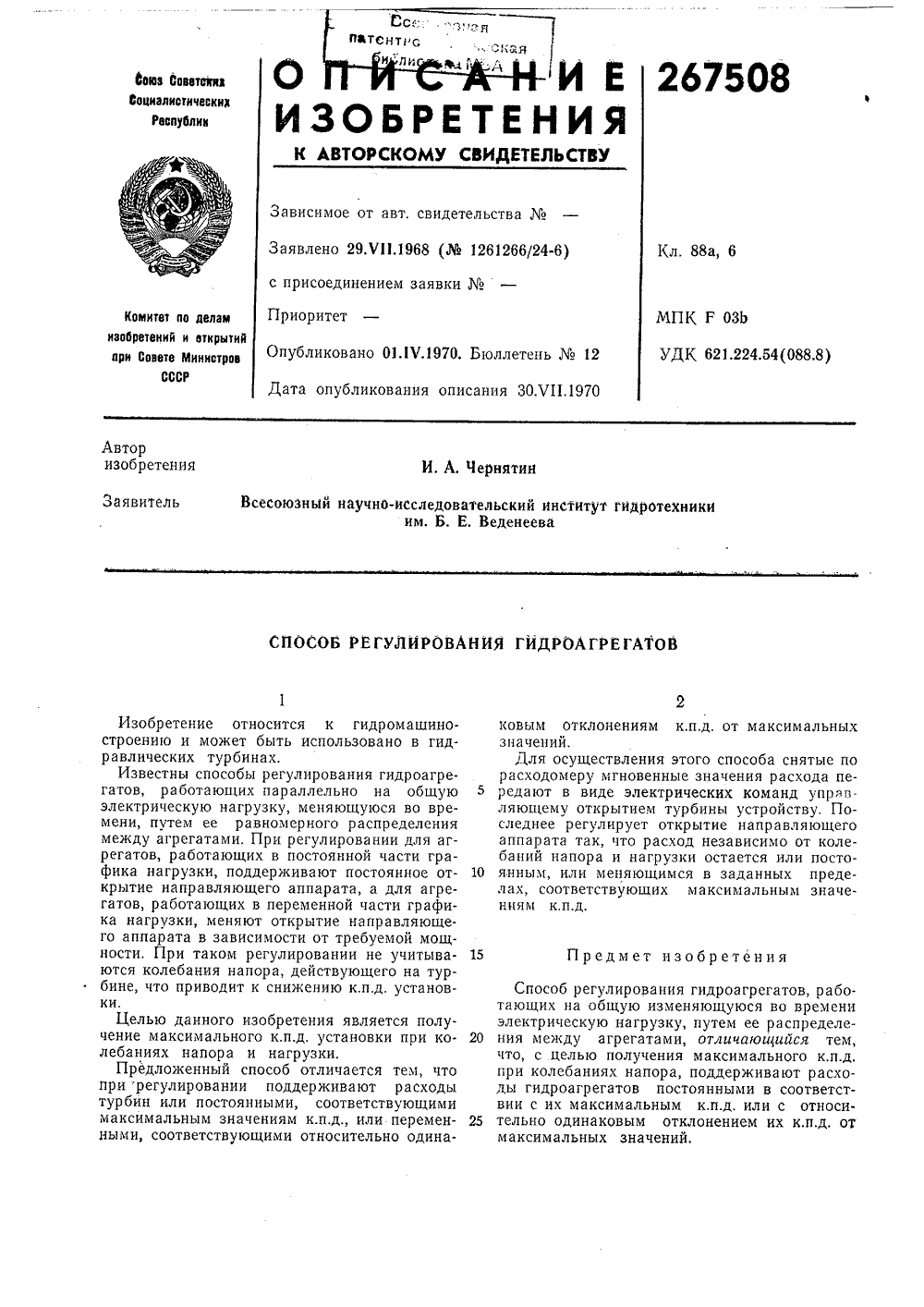

Способ регулирования гидроагрегатов

Загрузка...

Номер патента: 267508

Опубликовано: 01.01.1970

Авторы: Черн, Всесоюзный

МПК: F03B 15/04

Метки: гидроагрегатов

...работающих в постоянной части графика нагрузки, поддерживают постоянное открытие направляющего аппарата, а для агрегатов, работающих в переменной части графика нагрузки, меняют открытие направляющего аппарата в зависимости от требуемой мощности, При таком регулировании не учитываются колебания напора, действующего на турбине, что приводит к снижению к.п.д, установки,Целью данного изобретения является получение максимального к.п.д, установки при колебаниях напора и нагрузки,Предложенный способ отличается тем, что при регулировании поддерживают расходы турбин или постоянными, соответствующими максимальным значениям к.п,д., или переменными, соответствующими относительно одинаковым отклонениям к.п.д. от максимальных значений.Для...

И а. -х. м. тамадаев казахский научно-исследовательский институт энергетики

Загрузка...

Номер патента: 269045

Опубликовано: 01.01.1970

Автор: Рубцов

МПК: F03B 15/04

Метки: научно-исследовательский, тамадаев, институт, энергетики, казахский

...турбинный блок ода воды, снабженный оздуха и быстродейст Предмет изобретения Изобретение относится к гидроэнергетике и может быть использовано на гидроэлектростанциях.Известны способы повышения динамической устойчивости энергосистемы при аварии на линии электропередач ,путем снижения мощности гидротурбины,в результате резкого открытия направляющего аппарата.Однако описанный опособ имеет ограничение в величине сбрасываемой мощности.Цель способа - осуществление сброса мощности турбины на любую требуемую величину.Поставленная цель достигается тем, что перед турбиной создают отрицательный гидравлический удар путем отвода части потока,наппимер, в резервуар,0 Способ повышения динамической устойчивости энергосистемы при аварии на...

Регулятор гидротурбины

Загрузка...

Номер патента: 322516

Опубликовано: 01.01.1971

Авторы: Гидропроект, Изыскательского, Средиеазиатское, Научно

МПК: F03B 15/04

Метки: регулятор, гидротурбины

...отличается от известных тем, что для обеспечения регулирования времени закрытия направляющего аппарата в зависимости от изменения величины действующего напора золотник направляющего аппарата сочлецен с кулачковым механизмом, связанным с приводом измерителя напора. Тем самым достигается оптимальное время закрытия направляющего аппарата в зависимости от величины действующего напораа.На чертеже приведена принципиальная схема предложенного регулятора.Регулятор 1 скорости вращения турбины, воздействуя на золотник 2, управляет сервомотором 3 направляющего аппарата 4. В случае изменения величины действующего цапора регулятор 1 смещает золотник 2, открывая подвод масла под давлением в полость под поршнем сервомотора 3 и слив масла из-под...

Запорно-регулирующее устройство

Загрузка...

Номер патента: 470975

Опубликовано: 15.05.1975

Автор: Саво

МПК: F03B 15/04

Метки: запорно-регулирующее

...1 гч м; руины поворотных заслонок рзмеиСнь Иа раме таким образом, что их ра- О с поверхности при открывании прохола )О протсклощс Попс направлеши под мЛом одна к ЛР,ой,1,)Омс ТОГО, л 51 фиксации ПОВОООтных засзо;и;к в оирелслси;ых положениях предусмот )со блокирук,1:.естройство, взаимолсйстьуо 1;с со г.О,.ом ц:1 л 1;дров сервопри; ла. 1-12 ф;1 Г, 1:;р Вс.1 спа схема преллагасмоо уср,иства; ис фиг. 2 - турбинная устаНОВК 2 С ПРаЛЛаГаСМЫ., УСТРО 1 СГВОМ, ООШпй и,:,. 30клапан 16, манометрический выключатель 17 и распределитель 18, который связан через трубопровод 19 с приводом 10 и через трубопровод 20 - с баком 21.Запорное - регулирующее устройство установлено в конце трубы 22, являющейся продолжением подводящей трубы 23...

Рабочее колесо гидромашины

Загрузка...

Номер патента: 595534

Опубликовано: 28.02.1978

Автор: Колесников

МПК: F03B 15/04

Метки: колесо, рабочее, гидромашины

...количества жидкости на чих поверхностях лопастей.Это достигается тем, что в гидр е лопасти жестко закреплены в одномдов, а другой обод установлен с встью осевого перемещения, и в немцы пазы под лопасти. На чертеже показано рабочее колесо гидромаш ццы.Колесо состоит цз ведущего обода 1, жесткозакрепленных в цем лопастей 2 и ведомого 5 обода 3. В ободе 3 выполнены фасонные пазы4 для прохода лопастей рабочего колеса, которые имеют цилиндрическую форму. Обод 3 установлен на подпятнцке 5, опорное кольцо 6 которого связано с приводом 7.10 Регулирование пропускной способности гидромашццы обеспечивается изменением размеров проходных сечений межлопастных каналов рабочего колеса с помощью привода 7, который перемещает подпятник 5...

Способ аварийного регулирования мощности гидроагрегата

Загрузка...

Номер патента: 696175

Опубликовано: 05.11.1979

Авторы: Тамадаев, Матвеев

МПК: F03B 15/04

Метки: аварийного, мощности, гидроагрегата

...что снижает динамическую устойчивостьагрегата в энергосистеме и может привести квыходу генератора из параллельной работы,Целью изобретения является повышение динамической устойчивости агрегата. одну, при неизменном положении других, мож но осуществлять разворот лопаток через одну в разные стороны и т, д.На чертеже представлена схема расположе ния лопаток направляющего аппарата при осу шествлении данного способа аварииного регули ров ания мошности гидроагрегата.Лопатки 1 направляющего аппарата в мо. мент аварийного регулирования развернуты асинхронно и величины их открытия а различ ны.При асинхронном развороте лопаток резко падает КПД турбины гидроагрегата. При сброс мощности до 50% путем снижения КПД турбины, расход воды...

Способ повышения динамической устойчивости энергосистемы

Загрузка...

Номер патента: 1827426

Опубликовано: 15.07.1993

Автор: Головко

МПК: F03B 15/04

Метки: устойчивости, повышения, динамической, энергосистемы

...4, п подвода воздуха 5, Снижение мо производится путем отвода части и резервуар 2 при открытом затворе 3,за счет аэрации оставшейся частимкомп ессо ами 4 че нергена гиджение след- необ- соба ни ка бинный затвор трубок щн ости отока в а также потока ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(54) СПОСОб ПОВЫШ СКОЙ УСТОЙЧИВОСТ МЫ(57) Сущность изобрет ность гидротурбины э потока в резервуар, Ост ка подвергают аэрации воздухом нагнетаемы р р рез патрубкй 5.Таким образом, при одинаковой величине снижения мощности в сравнении с известным способом требуется меньший объем отводимой части потока эа счет снижения плотности остающейся части потока.Формул а и зоб ре те н ия Способ повышения динамической ус- тойчиеостФ энергосистемы при аварии на...
