Способ автоматического регулирования напряжения пылеочистительных многопольных электростатических фильтров

Загрузка...

Номер патента: 217193

Опубликовано: 01.01.1968

Авторы: Ермилов, Решидов

МПК: B03C 9/00

Метки: многопольных, пылеочистительных, электростатических, фильтров

...то при постоянном подмагничивании магнитного усилителя изменению запыленности соответствует изменение напряжения.На кривых фиг. 2 видно, что увеличение тока первого поля электрофильтра, т. е. уменьшение запыленности потока, выходящего во второе поле, вызывает уменьшение напряжения второго поля. Однако при увеличении тока первого поля выше некоторого значения напряжение на втором поле начинает повышаться, т. е. эффективность очистки газа падает. Это объясняется ухудшением очистки газа в первом поле при увеличении в нем числа искровых пробоев выше некоторой оптимальной величины. Таким образом, при выборе тока или напряжения второго поля в качестве параметра регулирования первого поля напряжение или ток регулируемого поля можно...

Устройство для исследования газовых неоднородностей

Загрузка...

Номер патента: 200816

Опубликовано: 01.01.1967

Авторы: Ермилов, Овечкин, Харитонов

МПК: G01B 9/02

Метки: газовых, исследования, неоднородностей

...2, с помощью линзы 3лиматора 4 преобразуется 30 на пути которого помещена камера 5 для исследуемой неоднородности, Пройдя камеру 5, пучок падает на коллиматор б; отражается от него и попадает на полупрозрачную пластину 7. Свет, отраженный от пластины 7, проходит через светофильтр 8, пропускающий излучение только от ОКГ, и попадает на экран 9.Часть пучка от ОКГ, прошедшая через полупрозрачную пластину 2, проходит через фильтр 10, срезающий излучение источникасвета 11.Пучок света от второго источника 11 проходит оптическую систему 12, рабочую ветвь интерферометра (2, 3, 4, 5, б, 7), светофильтр 13, срезающий излучение от ОКГ, и попадает на экран 14. Для получения теневой картины в фокальной плоскости коллиматора б установлен нож Фуко...

195202

Загрузка...

Номер патента: 195202

Опубликовано: 01.01.1967

Автор: Ермилов

МПК: G06F 7/60

Метки: 195202

...из координат исходной кривой последовательно поступают на входы отдельных сдвцгающцх регистров 1 - 4 и запоминаются с их знаками, При этом происходит сдвиг всех регистров на один разряд, и одновременно выходные импульсы регистров через разделительные схемы 5 с соответствующим сдвигом во времени поступают на вход реверсивных счетчиков 6 ц 7. Содержимое этих счетчиков через группы вентилей 8 параллельно передается в ттакапливающие сумматоры 9 и 10, вые Составитель А. А. МаслоТехред А. А. Камьгшвикова Редактор Л, А. Утех Корректоры: О. Ь, Тюрина и М. П. Ромашова Заказ 739,10 Тираж 535ЦНИИПИ Комитета по делам ггзобретений н о крытий при СМосква, Центр, пр. Серова, д. 4 Поднисгк ете Министров СССгпотрафия, пр. г нова,ходные импульсы которых...

Бесконтактная электромагнитная муфта-редуктор

Загрузка...

Номер патента: 190158

Опубликовано: 01.01.1967

Авторы: Варлей, Ермилов, Мизюрин

МПК: F16D 27/10, H02K 49/00, F16D 27/14 ...

Метки: электромагнитная, муфта-редуктор, бесконтактная

...магнитопровода 3 из магнитной стали, сваренный с немагнитной перегородкой 4 и уста;ювленцый соосцо с индуктором;кольцевую обмотку б возбуждения, питаемую от сети постоянного тока ц укрепленную ца сердечнике так, что ее цамагццчивающая сила направлена по осц вращецця ццдуктора, а концы обмотки выведены через полый вал индуктора (в отдельных случаях обмотка возбуждештя может быть заменена постоянным магнитом; тогда сердечник выполняют цз магцитотвердого материала.);дисковый якорь б цз магнитной стали, связанный посредством шарнирного соединения 7 с ведомым валом 8. Последний соединен с исполнительным механизмом 9 шлццами. На перегородке закреплены направляющие опоры 10.Прц протекании тока по обмотке возбуждения возникают силы...

Линейный микродилатометр

Загрузка...

Номер патента: 184486

Опубликовано: 01.01.1966

Авторы: Отченашенко, Ермилов, Неймарк

МПК: G01N 25/16, G01B 5/30

Метки: микродилатометр, линейный

...толкателя закреплен в серьге 22, верхняя часть которой через кварцевую колонку 23 соединена с плоской пружиной 24, а нижняя - с плоской пружиной 25, Данная система подвески толкателя компенсирует его веси уменьшает измерительное усилие механотрона. Регулировка величины компенсации производится прп помощи эксцентрика 2 б.Для автоматической и дистанционной установки толкателя на образец сигнал с механотрона, система которого в свободном состоянии неуравновешена, подается посредством релейной схемы на вход фазочувствительного усилителя следящей системы и после усиления приводит во вращение в соответствующей фазе двигатель 20, включенный на выходе этого усилителя. Двигатель через редуктор вращает микрометрический винт, который перемещает...

Полуавтомат для стачивания деталей швейныхизделий

Загрузка...

Номер патента: 172620

Опубликовано: 01.01.1965

Авторы: Ермилов, Рухович, Корчагина, Черв

МПК: D05B 21/00

Метки: стачивания, полуавтомат, швейныхизделий

...на вертикальном валу 5 эксцентриком 18, который обеспечивает прерывисто-вращательного движение приводному валу 7.Для сообщения кассете 9 реверсивного движения на приводном валу 7 установлены две втулки 19 и 20, соединенные посредством фигурных рычагов 21 и 22, которые шарнирно закреплены в корпусе машины, с пазом копирного диска 23 и храповым механизмом, содержащим храповое колесо 24 и собачку 25, Храповое колесо 24 и копирный диск 23 укреплены на общем валике 2 б, на котором помещен рычаг 27, который под действием электромагнита (на чертеже не изображен) поворачивает посредством собачки 25 храповое колесо 24 и копирный диск 23. При этом на шарнирах 28 поворачиваются рычаги 21 и 22, перемещая на валу 7 втулки 19 и 20.Механизм...

Устройство для поинтервального гидроразрыва пласта и щелевой перфорации

Загрузка...

Номер патента: 152214

Опубликовано: 01.01.1962

Авторы: Бабошкин, Потехин, Ермилов, Корнеев, Федоров

МПК: E21B 43/25, E21B 43/114

Метки: пласта, перфорации, гидроразрыва, поинтервального, щелевой

...в неразрезное резиновое кольцо, предохраняющее диафрагму от распадания,Устройство спускают на бурильных трубах, в которых устанавливается диафрагма,Вначале промывают скважину, а затем долотом очищают ее, После этого сбрасывают в трубы шарик 21, который перекрывает проходное отверстие в долоте и, установив сопла песочного перфоратора на нужной глубине, закачивают в трубы пульпу, которая, выходя из сопел, производит резку колонны и породы за ней. Форма щели в колонне зависит от направления перемещения перфоратора, После окончания резки сбрасывают второй шарик 14, который перекрывает седло И и отключает перфоратор. После это. о в трубы засыпают песок: сначала до 60 кг крупного, а затем до 40 кг мелкого, который скапливается на...

Жидкая консервационная смазка к-19

Загрузка...

Номер патента: 151753

Опубликовано: 01.01.1962

Авторы: Ермилов, Астафьева, Поляков, Волобуев, Герасимов, Данилов, Щипина, Титова, Макеева

МПК: C10M 163/00

Метки: смазка, жидкая, консервационная, к-19

...образующихся в процессе работы двигателей,Состав жидкой консервационной смазки Кприводится в таб. .".ице 1.151753 Таблица 1 Количество % вес, Компоненты Масло МС Трансформаторное маслоОкисленный петролатум сомыления 115 130 мг КОН насодержанием окснкислот не16%Гидрат окиси литияКаучук СК Присадка ЦИАТИМ 339(при. 2,00,10,30,03 Физико-химическая характеристика и свойства смазки Кприведены в таблице 2,Таблица 2 Методы испытанияЩ п,п. Нормы ПоказателиВнешний видоКинематическая вязкость, при 100в сстИспытание защитных свойств в отношении черных и цветных металлов вциклических условиях (98% абсолютной влажности, 1 - 55 в 2, 14 суток)Содержание свободной щелочиСодержание свободных высокомоле-кулярных органических кислот в %Содержание воды в...

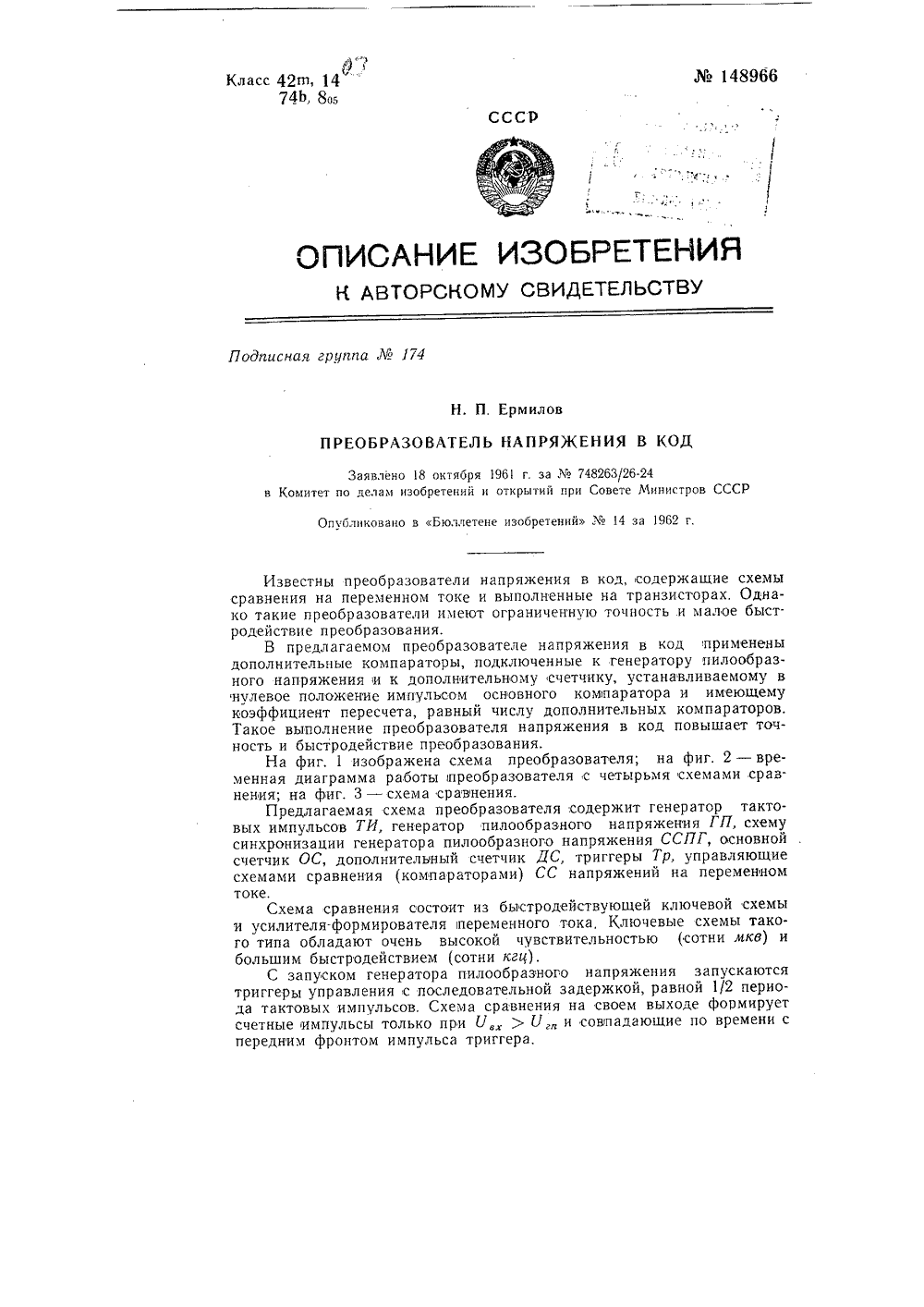

Преобразователь напряжения в код

Загрузка...

Номер патента: 148966

Опубликовано: 01.01.1962

Автор: Ермилов

МПК: H03M 1/56

Метки: код

...счетчик - младшие.При и = 4 дополнительный счетчик имеет 2 разряда.Предлагаемая схема преобразователя напряжения в код методом временного кодирования повышает точность и быстродействие преобразования за счет использования схем сравнения на переменном токе, При этом повышение точности преобразования не вызывает уменьшения быстродействия и повышение быстродействия преобразования не влечет за собой понижения точности преобразования при постоянстве тактовых импульсов,Предмет изобретенияПреобразователь напряжения в код, содержащий схемы сравнения на переменном токе и выполненный на транзисторах, отличающийся тем, что, с целью повышения точности и быстродействия, в нем применены дополнительные компараторы, подключенные к генератору...

Магнитная муфта

Загрузка...

Номер патента: 147644

Опубликовано: 01.01.1962

Авторы: Бертинов, Мизюрин, Ермилов

МПК: H02K 49/04, H02K 49/06

Метки: магнитная, муфта

...4 посредством гайки 5 закреплен на внутреннем валу б, Принципиально безразлично, какая часть муфты - внешняя или внутренняя - является ведущей или ведомой, однако целесообразней в качестве ведомой применить внутреннюю часть, имеющую меньший момент инерции, Принцип действия муфты состоит в следующем. При вращении постоянного магнита 1 ведущего барабана в воздушном зазоре муфты возникает вращающееся магнитное поле, которое перемагничивает гистерезисный слой пакета 4, В результате циклического перемагничивания этого слоя появится вращающий гистерезисный момент, под действием которого ведомый вал муфты войдет в синхронизм с ведущим барабаном.1 о 147 Я 4 Так как гистерезисный момент действует на всем диапазоне скоростей от пуска до...

Индуктор бесконтактной синхронной машины

Загрузка...

Номер патента: 143878

Опубликовано: 01.01.1962

Авторы: Ермилов, Мизюрин, Аветисян

МПК: H02K 21/12

Метки: бесконтактной, индуктор, синхронной

...фиг. 2 - то жс, вид с торца.Полюсная система выполнена в виде диска 1 с зубцами и представляет собой поковку из мягкого манитного материала, изготовленную заодно с валоъ. Все зубцы являотся севсрныъи (лп ожныхп) по;осами, а их число равно числу пар полюсов. Диск 1 размещен внутр; полого цилиндра 2 с окнами 3, также выполненного пз мягкого магнитного материала. Цилиндр представляет собой систему полюсов противоположного знака. Число окон 3 равно числу пар полюсов.Концентрически с валом расположен кольцевой постояный агнит 4, намагниченный радиально.Бандажи б, служащие для повышенич механической прочности всей консруц, напрессованы на индуктор с торцов и оеы из высокопрочной немагнитной стали.Междуполюсное пространство, с целью придания...

Импульсное цифровое устройство для вычисления произведения двух переменных величин

Загрузка...

Номер патента: 135699

Опубликовано: 01.01.1961

Автор: Ермилов

МПК: G06F 7/60

Метки: вычисления, цифровое, переменных, двух, величин, импульсное, произведения

...При переполнении счетчика 3 на сго выходе возникает импульс, который псреводцт трцггср 10 в состояние 0 ц закрывает вентили 11 и 12. Импульсы, характеризующие приращение сомножителей х и у, поступают на входы 15 ц 1 б. Триггеры 17 и 18 предцазна135699чены для синхронизации входных импульсов и управляют вентилями 19 и 20. Линии задержки 21 и 22 служат для выдерживания необходимых временных соотношений в логических связях.Для вычисления произведения немонотонно меняющихся сомножителей необходимо, чтобы счетчики 1 и 2 были реверсивными. Лбсолютные величины приращений (4 х) и (Лу) поступают в виде числа импульсов на входы 23 и 24 (фиг, 2), а знаки приращений задаются отдельными импульсами, подаваемыми на входы 25, 2 б и 27, 28...

Устройство для растяжения пленки

Загрузка...

Номер патента: 135633

Опубликовано: 01.01.1961

Автор: Ермилов

МПК: B29C 55/16, B29C 55/20

Метки: растяжения, пленки

...3 - схема расположения клуп в шлицах,Устройство состоит из двух усеченных конусов 1 ина одном вращающемся валуи имек:щих на своих повеально расположенные (по образующег шлицы 4.Перпендикулярно к поверхностям онусов монтированы направляющие 5 и б. Конусы 1 и 2 обращены один к другому меньшими основаниями. В шлицах 4 размещены ползунки 7 с клупами 8. Вышедшая из фильеры пленка 9 проходит направляющие ролики 10 и 11 и попадает в зев клупа, который при взаимодействии с упором 12, расположенным на траектории движения, разжимается; при дальнейшем движении клуч под воздействием другого упора 13 закрывается и зажимает кромку пленки. Аналогично происходит зажим и другой кромки пленки.При движении пленка растягивается в продольном направлени;1 в...

Рабочая головка магнитострикционного преобразователя для герметизации пластмассовых аккумуляторных сосудов

Загрузка...

Номер патента: 128505

Опубликовано: 01.01.1960

Авторы: Каждан, Ермилов

МПК: H04R 15/00, H01M 2/02

Метки: сосудов, магнитострикционного, рабочая, аккумуляторных, головка, преобразователя, герметизации, пластмассовых

...схема сварки аккумуляторных сосудов с помощью предлагаемой головки; на фиг. 2 - головка в общем виде.Для приварки крышки 1 к стенкам аккумуляторного сосуда 2 он закрывается крышкой и вставляется в рабочую головку 3, жестко связанную с магнитострикционным преобразователем 4. На дно сосуда опускается прижимная плита 5, после чего включается генератор ультразвуковых колебаний и к свариваемым деталям прикладывается нагрузка около 80 кг в направлении, указанном стрелками на фиг. 1.Головка 3 имеет форму пуансона (фиг. 2) с двумя рабочими поверхностями б и 7, контактирующими с сосудом в разные моменты времени. Сначала в процессе сварки участвует скошенная поверхность б, передающая ультразвуковые выступающие колебания краям сосуда, Когда...

Способ выполнения математических операций на регистрах сдвига и устройство для осуществления этого способа

Загрузка...

Номер патента: 126305

Опубликовано: 01.01.1960

Авторы: Ермилов, Радченко

МПК: G06F 7/38

Метки: математических, выполнения, способа, сдвига, регистрах, операций, этого

...Л 1, - линии задержки. Из регистра а в регистр в передаются коды, соответствующие лишь нечетным импульсам сдвига, так как четные запрещаются обмоткой запрета феррита П 0, Генератор сдвигавших импульсов ГИ превращает код, переписанный на регистр в в последовательность импульсов. В результате сумма выходных импульсов является квадратом от суммы входных импульсов.На фиг. 4 представлена схема устройства для выполнения операции у= 1 . Она содержит те же функциальные блоки и ячейку запрета 3, через которую входные импульсы проходят на выход усч ройства лишь при очищенном регистре в, Входные импульсы через линию задержки Л проходят на регистр П 9 - П 0 и удваивают записанный па нем выходнои импульс, который через формирователь Ф воздействует на...

Смазка для опорных поверхностей

Загрузка...

Номер патента: 117008

Опубликовано: 01.01.1958

Авторы: Мартьянов, Верещагин, Ермилов, Зубков

МПК: C10M 169/06

Метки: опорных, поверхностей, смазка

...циклическому нагружению усилием, меняющимся от максимального до минимального и от минимального до максимального.Хлористое серебро, применяемое для смазки испытываемых на трение деталей, применено в виде кристаллов и к нему по объему добавлено 25% солидола, Таким образом, смазка состоит из смеси 75% хлористого серебра и 25% солидола.Исследованию работоспособности на циклическую нагрузку в условиях этой смазки подвергнуты детали из стали КДЛВТ с бронзовой наплавкой по шаровой поверхности, из стали 38 ХМОА с азотацией и изстали ШХ.На испытываемые детали нагрузка менялась от 15000 до 2640 кг,цикличность 30 - 40 цикл./мин,После 50000 циклов качания на исследуемых деталях никаких дефектов обнаружено не было и они были пригодны для...

Смачиватель высокодисперсной пыли при мокрой очистке газов

Загрузка...

Номер патента: 116202

Опубликовано: 01.01.1958

Автор: Ермилов

МПК: B01D 47/02

Метки: очистке, мокрой, высокодисперсной, смачиватель, газов, пыли

...с чистой водой, имеют относительный коэффициент захвата пыли от 3,5 до 12 (в зависимссти от аэрогидродинамических условий и применяемой аппаратуры) Так, при улавливании пыли окиси свинца со средним размером частиц 0,6 мк в центробежном промывателе, остаточное содержание пыли в газе составляет 0,3 - 0,5 мг/м при начальном содержании 80 юг/мз и скорости входа запыленного газа 10 м/сек, При применении других смачивателей оптимальные результаты по улавливанию пыли в этом же пыле- уловителе достигались при входной скорости газа 16 - 18 мсек; при этом остаточное содержание пыли в очищенном газе не снижалось ниже 1,8 мг/мз.Предлагаемый смачиватель устойчив в кислой и щелочной средах, а также при псвышенной температуре и не вызывает...

Импульсное устройство для извлечения квадратного корня

Загрузка...

Номер патента: 114565

Опубликовано: 01.01.1958

Авторы: Ермилов, Семенов

МПК: G06F 7/20

Метки: корня, извлечения, квадратного, импульсное

...положительных чисел, согласно которому квадрат любого целого положительного числа п равен сумме последовательного ряда нечетных чисел, начиная с единицы, причем число слагаемых равноПри приходе первого импульса х счетчик А вначале сбрасывается на 000000 и на его выходе возникает импульс. Значит при х = 1 получаем у = 1. Кроме этого, выходной импульс через цепь обратной связи устанавливает единицы в первом разряде счетчика Л, а также через вентили во всех его высших разрядах, начиная с третьего, Первый вентиль в момент прихода импульса заперт. Таким образом, в счетчике А установится состояние 101111. Одновременно выходной импульс поставит счетчик Б в состояние 01000.После прихода второго импульса х счетчик А перейдет в состояние 011111,...

Квадратор

Загрузка...

Номер патента: 113563

Опубликовано: 01.01.1958

Авторы: Ермилов, Семенов

МПК: G06F 7/48

Метки: квадратор

...одповрсмснНО ЯВЛ 51 ОСЯ ВЫХОДНЬ 1 М СИНЛОМквадратора.В исходном состоянии квадратора счетчик 1 должен иметь сдишцыво всех разрядах, а в счетчике Пв первом разряде. Триггер В должен находиться в состоянии 1.При проходс псрВОГО им(ульсав счетчике 1 устанавливается состояние 00000, открываются со(пветствующис вентили. 3 тс.5 чер(з1 ЛЗ приходит импульс, которыйпереводит счетчик 1 в состояние 111111. После этого входнойимпульс через 2 ЛЗ переводит три.гор В В О, и От Спсратор 1 импульСОВ ГИ прохОдит О,и(1 импульс ивыход квадратора и в счетчик 1,который сбрасывается на нуль. Приэтом последняя ячейка счетчика 11через цепь обратной связи устанавливает 1 в первом разряде и переводит триггер В В положение 1.Благодаря этому вентиль закрывается...

Механизм для резервной намотки пряжи на шпули уточных прядильных машин

Загрузка...

Номер патента: 102242

Опубликовано: 01.01.1956

Авторы: Трабер, Ермилов, Телиходжаев, Ким

МПК: D01H 1/38

Метки: прядильных, машин, уточных, механизм, намотки, шпули, резервной, пряжи

...поворота ВО щсмя имотки сс:ВИОИ Г 15 н.Пд Фиг. 1 изсбратжена скема устройтСт 51мскапиза и па иг. 2 - Ви; по стоскс (Л) па 1 иг, 1.Гпттдра (1) мо:тировапа н головнойт 1 Е уоиой п 15 д;т и но(т 1 ттт т Птжииа (2) ОдтИ:, Копцо 1 ПртиПстптС 1 Китдрс, д други и раме машины.15 Д СИДОКСИД ИОД 1 ПППГП" 1, , К.торит рсположсп ьдл (3) с двсм; срвиктмт.) и (йс,цгрвяк (г) во врезя наработки сСтеп;5 стен С ЧЕРВЯИЫМ КОЛЕСОМ т),РОДОПИх ДВПЯ;СИИС МОтаЛЬНОМУ 1тзМСНд оси (7), укрепленной иа раме сшп:ы, насажена свооодио Враи,дющяся ОБРЕТЕН И шестерня (8)т пметощдя иОтивовес и па.И тт (т)Нд оси (10), так;ке укрепленной нараме машпнд, устаиовлсит защелка (11),ВЗ 1 МОДСЙСТВС 10 ЩЯ ОДИИМ КОНЦО Спальцем (9), а друппм с пазот Плеча (12)гитары.На шпинделе (1...

Приспособление для регулирования количества сжатого воздуха, подаваемого к месту его потребления

Загрузка...

Номер патента: 99706

Опубликовано: 01.01.1955

Автор: Ермилов

МПК: C03B 9/40

Метки: потребления, сжатого, месту, подаваемого, количества, воздуха

...устройства и приспособления для регулирования количества сжатого воздуха, поступающего к месту его потребления, известны.Настоящее приспособление предназначено для тех же целей и отличается тем, что оно выполнено с поворотным золотником, кинематически связанным посредством роликов и троса с подпружиненным двуплечим рычагом, оформленным в виде педали,На чертеже изображены две проекции приспособления.На раме 1 монтирована подпружиненная педаль, выполненная в виде поворотного двуплечего рычага 2, Один конец педали связан тросом 3 через ролик 4 с золотником б и дальше через ролик б с другим концом педали. Золотник снабжен каналами для подвода к нему сжатого воздуха и отвода его к месту потребления,Каналы соединены с штуцерами 7 для...

Горизонтальная печь для получения печной сажи

Загрузка...

Номер патента: 98263

Опубликовано: 01.01.1954

Авторы: Теснер, Келыдев, Ермилов, Еременко

МПК: C09C 1/50

Метки: печной, печь, сажи, горизонтальная

...Эта поверхность образована вь 1- ступающими кирпичалги, расположенными по винтовой линии или в шахматном порядке, Ребристая поверхность внутренних стенок печи уееличивмт туроулс 1 игнссть:1 гхресбразного потока галазов в по 111, что обеспечивает получека 1 е во всем объеме пе И интенсивного микродиФФузпонного горе- ЮИЯ. КЕМС 11 а Раздожен 11 Я ЗаКан ПГВаетгв кснусным переходом в диаФрагму (Т). В дюаФрагме скорость газсвмо потока резко возГастаст, что ооеспсчпвает хорошее пе 15 емеш 11 вание газог п тем самым полу 11 сно 10 сажи хороп 1 его качества,ЛиаФрагма заканчивается конусным пе - реходомв длинный Футерованный трубопровод в активат . В активаторе сажа проходит температурную сбрадотку для улучшен 11 я своего качества. Активатор может...

Приспособление для транспортировки лент на гребнечесальной машине

Загрузка...

Номер патента: 82365

Опубликовано: 01.01.1950

Автор: Ермилов

МПК: D01G 19/10

Метки: машине, гребнечесальной, лент, транспортировки

...г обрынс)с 3, ленты, увеличивает производптельшсть мяпи)ы 1 облегчает 73 с)луатагито мапнгп.На фпг. 1 3 оказано нр)способ)ение, )иг; сверху; ня фпг. 2 - то же, нродольпь)й разрез,Летт)1 из выпУск 033 1 мзи 1 и)ы, О)Оги У 3 33)и )с) в)тс;и 1 Зс 5 клсчныва 10 тся на верхи)0 о ветвь бесконечной трансиортериой ленты 2, 3 мего)цс г ;игиейную скорость, равнуго окружной скорости,313;ис)о 1 илии;1)з ьгт 5 жсего зг 31 ЯРзта ОлагОДЯ 1)51 чем 5 с ссанс ПС 1)смсиаются и вытЯжпомУ аппарату без натяжсни. а следоатс)гг,ио - с минимальным количеством обрыво. Трансггортернзя лепта 2 гголучзст свое;и;жение от привод. иьх 70;131 ков 4 н О, я 3)ерхп 5 вст)ь сс 33)д)с 17)313)зется 170 ликями 6, ирслотвращягошимп ировисание этой 3)ет 311.110 Т 05 пст 30...

Приспособление для введения волоком в игольчатую зону барабанчика гребнечесальной машины

Загрузка...

Номер патента: 81921

Опубликовано: 01.01.1950

Автор: Ермилов

МПК: D01G 19/12

Метки: гребнечесальной, волоком, игольчатую, зону, барабанчика, введения

...барабанчика каждого выпуска гребнечесальной машины. Циимсет воздшныс цели:Х, рясно,1 О 5 кенгые тя.же протиВ каждого выпуска машины.ДЛИНа ВОЗДУШНОЙ ЩЕЛИ 3 ЦсаИНДРЯ 1 И УЧЯСтКа 4 ПОВЕРХНОСтн С Отверстиями воздушной трубки 2 на 30 - 40 я., больше ширины выпуска МВШИНЫ, ЦИЛИПяр 1 ПОЛ Ч 2 ЕТ ВрящяТЕЛЬНОС ДВИ 5 КЕННЕ ЧЕРЕЗ цЕПНуЮ передачу От Ва;12 Гребе.1 ых бярябяП 1 ПКОВ, 1 см до:тиГястся с.нхронцзированное действие приспособления с пооцессом чесания и не нар- шается цикловая зависимость между процессами гребнечесальной МЯШИЫ.Приспособление приводится в действие только в процессе чесания бородки гребенным сегментом барабанчика, а в последующие периоды цикла одо выключается.Мо 81921Для питания воздушной трубки 2 может Оыть применен...

Тиски для гребнечесальных машин

Загрузка...

Номер патента: 90149

Опубликовано: 01.01.1950

Автор: Ермилов

МПК: D01G 19/16

Метки: тиски, гребнечесальных, машин

...в устройстветисковых гуоок (1) и (2) является увеличенная поверхность .пх соприкосновения, а также отсутствие вредного пространства между тискамп и кончиками иглгребенного сегмента. Для усиления зажимания холста край верхней губки (2) угыхода одз тисков снабжен образующим замочньш выступ ребром (3), прилегающимк соответству 1 ощей выемке края нпжнспгубки (1).Кроме того. тисковый зажим обеспечигает максимально плотный и надежный зажим холста в процессе греонечес вследствиеонрпкосновения тисковых бок как в вертикальном, так и в г зонтальном направлении.Для возможности регулирования зажима холста в зависимости от его тол 1 цины верхняя губка (2) на своих торцах имеет цапФы (4), заходящие за соответствующие пм захваты (5) нижней губки...

Вытяжной аппарат для гребнечесальных машин

Загрузка...

Номер патента: 79012

Опубликовано: 01.01.1949

Автор: Ермилов

МПК: D01G 19/18

Метки: машин, гребнечесальных, вытяжной, аппарат

...гребенной ленты по спайкам, которое происходит на существующих вытяжных аппаратах, и полу- ЧЕНИЯ ВЫСОКОЙ ВЫТЯ 2 ККИ,Переделки существующего вытяжного аппарата в указанных целях уже предпринимались ранее. Известны, например, вытяжные аппараты двухремешкового типа, снабженные цилиндром с ромбической накаткой.Особенностью предлагаемого вы тяжного аппарата является то, что он снабжен двумя бесконечными ремешками, расположенными последовательно на нижних цилиндрах аппа,рата.На чертеже изображен общий вид аппарата, согласно изобретению.Аппарат состоит из:трех вытяжных цилиндров 1, П и П 1, из которых 1 - 1 рифленый, а П и Ш - с ромоической накаткой;пяти верхних валиков 1, 2, 8, 4 и 5, поверхность костичное покрытие;двух ремешковыи...

Питающий аппарат гребнечесальной машины

Загрузка...

Номер патента: 78285

Опубликовано: 01.01.1949

Автор: Ермилов

МПК: D01G 19/08

Метки: гребнечесальной, аппарат, питающий

...верхнему; на фиг. 2 - передача движения нижнему питающему цилиндру при помощи храповогомеханизма., ФПредлагаемый питающий аппарат к гребнечесальной,машине предназначается для переработки тяжелых холстиков.Для равномерного продвижения холстика питающим цилиндрам сообщают принудительное движение с обеих сторон,Периодииеское движение питающий аппарат получает при движении тисков вперед к отделительным парар, При помощи храповой передачй это движение сообщается нижнему питающему цилиндру , который является ведущим.Принудительное движение от нижнего цилиндрак верхнему 2 осуществляется при помощи шестерен 3 - 4 и 5 - б, расположенных с обеих сторон питающего аппарата.В предлагаемом питающем аппарате диапазон регулирования величины...

Приспособление для очистки игл верхнего гребня гребнечесальной машины

Загрузка...

Номер патента: 78239

Опубликовано: 01.01.1949

Автор: Ермилов

МПК: D01G 19/22

Метки: игл, гребня, верхнего, гребнечесальной

...1.ци 51 плавке;10 пОГ/цитсльиос) движе//ия, с целью сброся с игл грсс)ця нука и сора в прочесывдемый холстик.На фиг 1 изо/)ра)ксц общий Вцд присиосоолсция; цд фиг. 2 прис Особлсиис и иопсрсч/ом разрезе: ид фиг. 8 -дстдлц приспособленияПриспособление выполнено в Виде двух планок 4 и 6, ии/жимдн)- шихся к иглам гребня с их внутрсицсй и наружной стороцы.Виутреицяя пг/дцк/1 4 ОдОи сгороцоЙ прикреплец/1 к ВсрхцеЙ Гуокс ) тисков, я другоЙ стороцой 5 рижетс 51 к иглам 1 Г) греби 1 .) и Во Врем 51 иодъсма пос;едцеГО и Оиускяии 51 ВсрхцсЙ Г 1 Оки с;Ви гает п 1 х и СОР Ца КОИ/СЫ ИГЛ.Н 3 р ужд 5 п. я 1 к д Г) у к р е иг 1 е д и и 11 ч 1 10 псе м с 51 р ь ч я Гс 7, П 13 р и р 8 которого находится в прорези кроцшгсйцд 2, прикрсплениого к верхией...

Устройство для питания холстиками гребнечесальной машины

Загрузка...

Номер патента: 76038

Опубликовано: 01.01.1949

Автор: Ермилов

МПК: D01G 19/08

Метки: холстиками, гребнечесальной, питания

...направляющие 4 для опускания холстика по вертикали.Торцы валика как находящегося в работе, так и резервного холстиков входят в прорезы направляющих 4.Поворот рамок 5 и опускание резервного холстика на смену сработанного осуществляется автоматически электромагнитным реле 8, взаимодействующим с торцами валика при помощи концевого выключатсля 2, головка которого под дей ф ствием пружины выступает из порези направляющей 4.Момент взаимодействия реле с торцами валика наступает тогда, ,когда на валике останется один-полтора слоя холстика и головка выключателя 2 попадет в отверстие валика срабатываемого холстика. Электроцепь замкнется,и, так как якорь реле выполнен в виде защелки, входящей в прорези рамок 5, защелка реле выйдет из рамок 5 и...

Ограничитель мычки для гребнечесальных и ленточных хлопчатобумажных машин

Загрузка...

Номер патента: 74985

Опубликовано: 01.01.1949

Автор: Ермилов

МПК: D01H 5/72

Метки: ограничитель, хлопчатобумажных, ленточных, гребнечесальных, мычки, машин

...между отдельными линиями цилчндров вытяжного аппарата или одновременно между всеми цилиндрами. 659 Предлагаемый ограничитель мычки для гребнечесальных и ленточных хлопчатобумажных машин отличается от известных тем, что он выполнен в виде двух пластин, укрепленных на ползушках. С целью изменения расстояния между пластинами, ползушки перемещаются по валику, имеющему правую и левую нарезки н смонтированному под цилиндрами вытяжного аппарата.Ограничитель мычки имеет две пластины 1 с никелированной металлической поверхностью, между которыми проходит мычка, изображенная в виде глоскости, Пластины приварены к ползушкам 2 и о, которые могут передвигаться по правой и левой резьбе валика 4. Раздвижение пластин 1 производится при...
