Способ управления процессом лазерной сварки труб и устройство для его осуществления

Загрузка...

Номер патента: 1839135

Опубликовано: 30.12.1993

Авторы: Емцев, Солдатов, Бродягин, Пономарев, Фурса, Бродягина, Феофилактов, Киселев, Бобылев, Панчев, Гладков

МПК: B23K 26/00

Метки: лазерной, процессом, сварки, труб

...тз возникает отклонение луча от стыка, связанное, например, с разьюстировкой резонатора лазера 1, При этом возникает отличный от нуля разносгный сигнал правой и левой половин квадра турного фотоприемника 11, привод 17вращения зеркала начинает его перемещать до тех пор, пока разностный сигнал не станет вновь равным нулю, На интервале тз.тд коррекции луча сигнал с первого дат чика скорости также отключает электронный ключ 28 и система стабилизации глубины проплавления отключается от сигнала обратной связи. Таким образом синхн гл кл и эл чи ге ка кр ел де СО мо ст на 30 Элементы 19 - 25 образуют первый конуправления, назначение которого состово вращении трубной заготовки на 4 босварочном стыке до тех пор, пока плость стыка не совпадает с...

Импульсная лазерная установка для обработки материалов

Загрузка...

Номер патента: 1683937

Опубликовано: 15.10.1991

Авторы: Емцев, Бурлаков, Феофилактов, Бродягин

МПК: B23K 26/02

Метки: лазерная, импульсная

...защитный конденсатор 28, который ослабляет проникновение импульсных помех на вход электрической схемы. Резисторы 29 и 30 задают среднюю точку, относительно которой нэ вход компаратора 43 через резисторы 31 и 32 поступает входное напряжение. Резистор 33 совместно с резистором 32 включены таким образом, что компаратор 43 включен по схеме порогового элемента - триггера Шмидта, Изменяя значения резисторов 32 и 33, можно варьировать порог срабатывания триггера Шмидта, Резистор 31 служит для целей устранения смещения от входных токов компаратора, Резистор 31выбирается равным сумме сопротивлений параллельно включенных резисторов 32 и 33. С выхода порогового элемента прямоугольные импульсы с крутыми фронтами поступают на синхронный вход С...

Уплотнительная прокладка крепления трубопроводов систем впуска и выпуска к корпусу двигателя

Загрузка...

Номер патента: 1523810

Опубликовано: 23.11.1989

Автор: Емцев

МПК: F16J 15/06

Метки: корпусу, крепления, систем, выпуска, прокладка, трубопроводов, уплотнительная, впуска, двигателя

...Ж, Раушская наб., д, 4/5 11 роизводствеггно-издательский комбинат Патент, г, Ужгород, ул, Гагарина, 101 Изобретение относится к области уппотнительной техники, в частности к устройствам для герметизации фланцевых соединений.5Цель изобретения - повышение надежности путем снижения механических нагрузок на прокладку.На чертеже показана уплотнительная прокладка, общий вид. 10Прокладка содержит отверстие 1 под трубопроводы систем выпуска,от верстис 2 под трубопроводы систем впуска, отверстие 3 под крепежный элемент и паз 4, Прокладка выполне на удлиненной, а ее край 5 - суживающимн, Ось паза 4 размешана на равных расстояниях от центров отверстий 1 и 2Прокладка работает следующим об разом.Воздух и топливо по трубопроводам системы впуска,...

Способ хирургического устранения ротоносового соустья у больных с остаточными дефектами альвеолярного отростка верхней челюсти

Загрузка...

Номер патента: 1519665

Опубликовано: 07.11.1989

Авторы: Брусова, Карапетьян, Емцев

МПК: A61B 17/24

Метки: больных, отростка, остаточными, дефектами, хирургического, верхней, альвеолярного, соустья, челюсти, устранения, ротоносового

...Исходя из формы и размера костного лефекта альвеолярного отростка верхней челюсти и лна полости носа моделирук)т трансплантат из резецированной рдковины, включающей в себя кость(;ост а в и тел ь М, 11 оз н як1 с хрен 1 Версс Корректор О, Кравнова Тирак 64, ода ис нос Рсдактр Е,1 апп,1 а к и.с,В 111111 Госудрственнснт комитета но изобретениям и открытиям при ГКНТ СО;Р 1 ЗОЗ 5, Москва, Ж, Ра шская наб., д. 4,5 11 рнзнодсвенно.издательский комбина; 11 атент, г Ужгород, ул Гагарина, 1 О(ов иг 11 па 1 е)слой.Трансплантат моделируют стедуюцим образом; мобилизируют слизисто-надкостничный слой с обнажением кости нижней носовой раковины на всем протяжении до нижнего края, избытки слизистой ткани иссекают в зависимости от размера дефекта,...

Датчик разности давлений

Загрузка...

Номер патента: 1481607

Опубликовано: 23.05.1989

Авторы: Емцев, Тимошенко, Раков

МПК: G01L 7/04, G01L 9/12

Метки: давлений, датчик, разности

...14 диска 13. По наружному диаметру диски 12 и 3 сварены между собой лазерной сваркой на расстоянии фиксированного зазора. На поверхностях дисков, обращенных друг к другу, образовано две пары электродов: дисковые электроды 16 в центре и кольцевые 17 по периферии. Периферийные электроды 17 образуют конденсатор постоянной емкости С а центральные, дисковые электроды 16 - конденсатор переменной емкости С. Зазор между дисками обусловливает начальные емкости конденсаторов. Электроды 16 и 17 нанесены на полированные поверхности металлических дисков 12 и 13 и на жесткий центр 14 через диэлектрический слой методом микроэлектронной технологии, например вакуумным напылением, Кор-.пус датчика закрывается кожухом 18, в который вварена панель 19 с...

Устройство для сжигания топлива в пульсирующем потоке

Загрузка...

Номер патента: 1449768

Опубликовано: 07.01.1989

Авторы: Емцев, Шелякин, Капошин, Клепач

МПК: F23C 11/04

Метки: пульсирующем, потоке, топлива, сжигания

...Между шиберами 4 и 5 наих оси установлен разделяющий диск7, а канал 3 снабжен перегородкой 8,расположенной в плоскости диска 7 иразделяющей канал 3 на два отсека9 и 10. Канал 3 для подачи окислителя имеет уширение 11. Прерывательпотока снабжен подвижным штоком 12и в месте их присоединения укрепленной на штоке 12 пластиной 13, перекрывающей канал 3 для подачи окислителя.При работе топливо по каналу 2 подается в камеру сгорания. Одновременно воздуходувкой по кожуху 1 черезканал 3 подается окислитель. Присреднем положении пластины 13 в кожухе 1 вращающиеся на валу 6 шиберы4 и 5 попеременно перекрывают воэдушный поток, и окислитель (воздух) по" дается в камеру сгорания по двум отсекам 9 и 10 пульсационно. При удалении пластины 13 штоком 12...

Гусеничная цепь транспортного средства

Загрузка...

Номер патента: 1318474

Опубликовано: 23.06.1987

Авторы: Емцев, Петриков

МПК: B62D 55/18

Метки: транспортного, средства, цепь, гусеничная

...накладок 4, металлических втулок 8, соединительных скоб 9, закрепленных на пальцах гайками 10, средних связей 11, состоящих из верхней и нижней накладок и закрепленных на основании болтами 12.Трак и гусеничную цепь собирают следующим образом.В проушины 3 основания трака и проушины 5 накладок запрессовываются обрезиненные втулки 7. Накладки 4 устанавливаются сверху основания 1 трака и соединяются пальцем 6. В центральной части основания трака на палец одевается металлическая втулка 8, по ширине равная проему под среднюю связь,Сборка траков в гусеничную цепь осуществляется путем одевания на концы пальцев соединительных скоб и закрепления их гайками. В центральной части основания двух смежных траков устанавливается средняя связь 11 и...

Мембранный блок

Загрузка...

Номер патента: 1315835

Опубликовано: 07.06.1987

Автор: Емцев

МПК: G01L 7/08

Метки: мембранный, блок

...пластин крепленную с фланц пластины выполненСоставитель О.ПолевТехред А.Кравчук Редактор О.Юрковецкая КорРектоР С.Шекмар Заказ 2352/44 Тираж 776 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Производственно-полиграфическое предприятие, г.ужгород, ул.Проектйая, 4 1315Изобретение относится к измерительной технике, а именно к мембранным блокамиспользуемым в качествеупругих чувствительных злементЬв измерителей давления. 5Целью изобретения является повышение надежности.На чертеже представлена конструкция мембранного блока.Блок выполнен из мембранных элементов, содержащих мембрану 1, скреп"ленную по периферии с корпусом 2 илиФланцем 3 и упором 4. Фланец 3 снабжен...

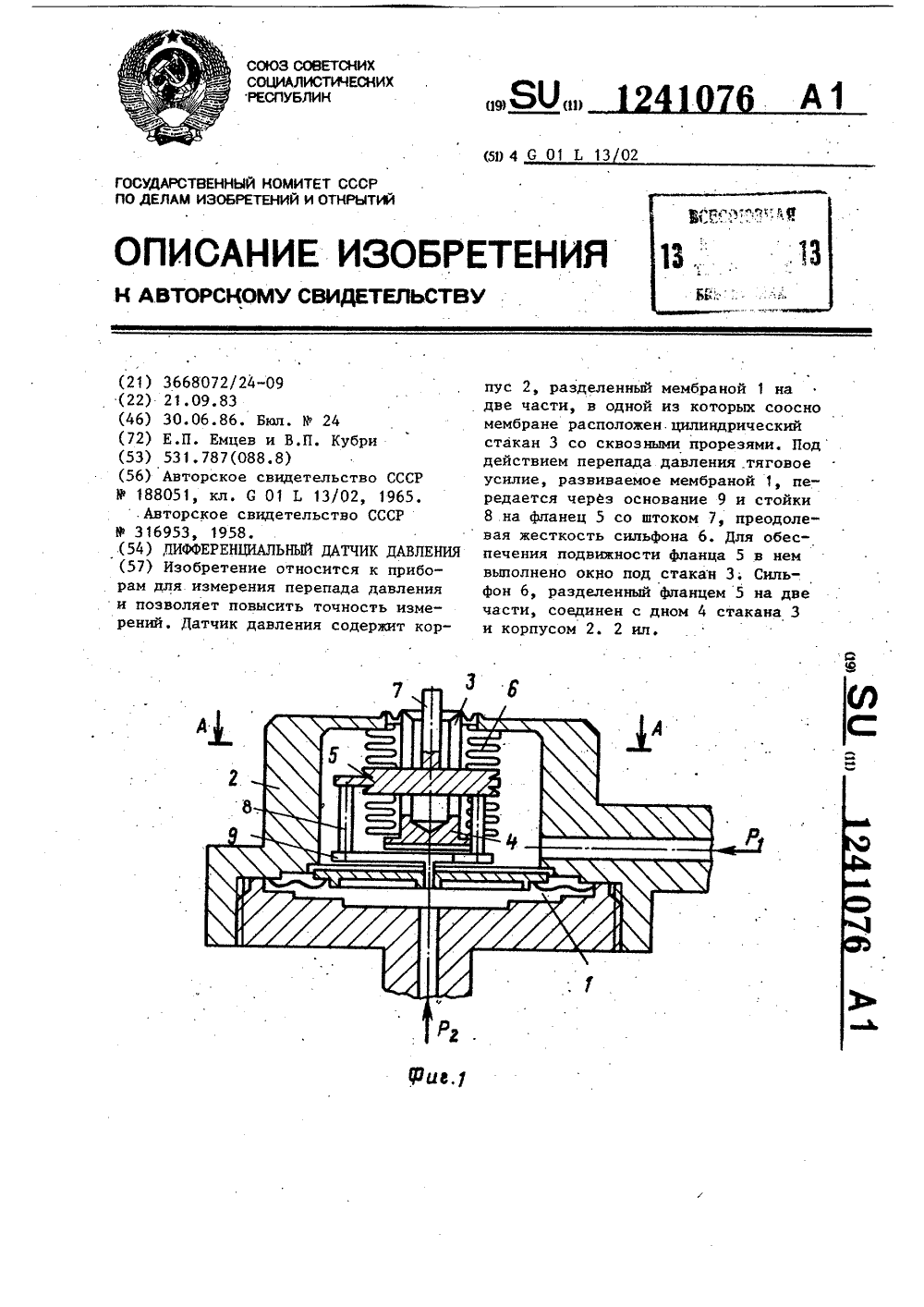

Дифференциальный датчик давления

Загрузка...

Номер патента: 1241076

Опубликовано: 30.06.1986

Авторы: Емцев, Кубри

МПК: G01L 13/02

Метки: датчик, давления, дифференциальный

...повы шение точности измерения.На фиг, 1 изображен вариант выполнения датчика; нафиг. 2 - разрез А-А на фиг, 1.Датчик содержит упругую мембра ф ну 1, делящую корпус 2 на две полости. В одной из них расположен цилиндрический стакан 3 с дном 4. В стакане выполнены прорези. Стакан 3 консольно установлен в корпусе 2. Фла нец 5 делит сильфон 6 на две части, которые соединяются с дном 4 стакана 3 и с фланцем 5, а также с фланцем 5 и с корпусом 2. Фланец 5 сое-динен с силопередающим штоком 7 и пе риферийной частью с упругой мембраной 1 посредством трех стоек 8 и основания 9. Для обеспечения подвижности фланца 5 в нем выполнено окно 10 под стакан 3.2 эРабота дифференциального датчика происходит следующим образом.При возникновении перепада...

Устройство для калибровки гофров сильфонов

Загрузка...

Номер патента: 1227287

Опубликовано: 30.04.1986

Авторы: Кузнецов, Емцев

МПК: B21D 15/06

Метки: сильфонов, гофров, калибровки

...разрезного цилиндра 4, а также наружный инструмент, состоящий из разрезных дисков 5 и 6 с кольцевыми торцовыми выступами 7 и опорного кольца 8, и внутренний инструмент, состоящий из рабочих роликов 9, колец 10, державки 11, установленной в крышке 3 соосно разборному корпусу и закрепленной гайкой 12. На державке 11 симметрично ее оси закреплена консольно оправка 13 и шпилька 14, вторые концы которых размещены в упоре 15 с направляющими отверстиями 16, закрепленной на основании с помощью гайки 17.Толщина ступицы роликов 9 равна суммарной высоте выступа 7 и толщин дисков 5 и равна конечному шагу силь- фона.Устройство работает следующим образом.В первую наружную впадину сильфона 18 вставляют диск 6, а в остальные впадины - диски 5 и...

Резинометаллический шарнир гусеничной цепи

Загрузка...

Номер патента: 1207881

Опубликовано: 30.01.1986

Авторы: Первухин, Рылеев, Шичков, Емцев

МПК: B62D 55/215

Метки: цепи, шарнир, резинометаллический, гусеничной

...части привулканизированной резинысоставляет 0,8-0,9 длины проушинытрака1, а радиус цилиндрическойчасти привулканизированной резиныравен радиусу проушины трака 1.С цилиндрической частью привулканизированной резины по плоскостям5 сопрягается продольный выс.туп 6,который расположен в средней частицилиндра 4 на длине , равной 0,50,7 длины цилиндра Г .Выступ 6 в поперечном сеченииимеет форму трапеции, боковые стороны которой сопряжены с окружностью цилиндра 4 по касательнымплоскостям 5, образуя между собойугол 1=60-120 , большее основаниетрапеции обращено в сторону цилиндра, сторона меньшего основаниятрапеции выполнена равной 0,2-0,4диаметра пальца 2, Размеры и Формавыступа определяются из условийравенства объемов резины и...

Сигнализатор помпажа

Загрузка...

Номер патента: 323986

Опубликовано: 23.01.1986

Авторы: Иванов, Дегтярев, Гавриш, Гончаров, Игнатенко, Молчанов, Емцев, Казаков, Письменный

МПК: F04D 27/02

Метки: помпажа, сигнализатор

...двигателей и в частности, к системам контроля пом. пажа.Известные сигнализаторы номпажа содержат мембранный датчик давления и электронный блок.Цель изобретения - уменьшение погрешности и упрощение схемы блока.Это достигается тем, что в датчике установлены диаметрально расположенные ограничительные упоры, механически связанные с мембраной, для получения логарифмической зависимости между давлением на входе в датчик и сигналом на его выходе.На фиг. 1 изображена схема датчика; на фиг. 2 - структурная схема сигнализатора.Датчик с логарифмической зависимостью между входной величиной (давлением Р) и выходной величиной (напряжением 0) состоит из.мембраны 1, перемещающейся под действием давления Р, механических упоров 2, огра 23986...

Шарнир гусеницы и эластичное уплотнение шарнира

Загрузка...

Номер патента: 1134457

Опубликовано: 15.01.1985

Авторы: Емцев, Кистерный, Омельянович, Истомин, Малафеев

МПК: B62D 55/20

Метки: гусеницы, эластичное, шарнира, шарнир, уплотнение

...и снабжены элементами фиксации этих втулок.Кроме того, поджимные втулки выполнены разрезными в продольном направлении.У эластичного уплотнения шарнира,содержащего износостойкие втулки и упругие уплотняющие кольца, установленные в рабочих проушинах шарнира с натягом в осевом направлении, причем уплотняющие кольца снабжены радиальными поясками, взаимодействующими с отверстием и паль цем, уплотняющие кольца выполнены сплошными по длине проушины, охватывая внешнюю часть износостойкой втулки и взаимодействуя своими радиальными поясками с пальцем в зоне торцов втулки.25 Кроме того, упругие уплотняющиекольца снабжены армирующими металлическими кольцами, установленными в зоне радиальных поясков.Части уплотняющего кольца, прилегающие к...

Гусеница

Загрузка...

Номер патента: 1129114

Опубликовано: 15.12.1984

Авторы: Журавлев, Карасик, Емцев, Чуркин, Малафеев

МПК: B62D 55/20

Метки: гусеница

...тем, что 0в гусенице, содержащей траки с проушинамии соединительные пальцы с надетыми на нихполыми металлическими втулками, каждаяиз которых выполнена с продольной сквозной прорезью, заполнена полимерным материалом и запрессована в проушине, поли 35мерный материал выполнен антифрикционным, жестко прикреплен к внутренней стенкевтулки, а в зоне прорези при незапрессованной втулке выполнена продольная канавка, объем которой равен цроизведению длины втулки на ее толщину и на величинууменьшения ширины прорези при запрессовке втулки в проушину,На фиг. 1 изображена гусеница в планес разрезом по проушинам вдоль оси шарнира:на фиг. 2 - сечение проушины вдоль продольной оси гусеницы; на фиг. 3 - втулкав незапрессованном виде. Гусеница содержит...

Мембранный чувствительный элемент

Загрузка...

Номер патента: 932310

Опубликовано: 30.05.1982

Авторы: Кубри, Емцев

МПК: G01L 7/08

Метки: мембранный, элемент, чувствительный

...чувствительный элементсодержит мембрану 1, мембрану 2,шток 3 и кольцевой упор. 4,Чувствительный элемент работаетследующим образом.При воздействии давления на мембрану 1 развивается перестановочналсила, которая действует на мембрану2 и перемешает шток 3, передающий35перемещение на кинематическую систему прибора,Мембраны включаются с различнымпрофилем (фиг. 2). Мембрана 1, воспринимающая давление, выполнена арочного профиля, а последующей за неймембране 2 придают профиль такой,цто его плоские участки при номинальном давлении контактируют с основаниями гофров, а при перегрузоц 45ном давлении служат упорами для оснований арок первой. Плоский борт.мембраны 2 прилегает к плоскомуборту арочной мембраны 1, Мембрана2 не воспринимает давления, она...

Мембранный блок

Загрузка...

Номер патента: 861999

Опубликовано: 07.09.1981

Авторы: Кубри, Емцев

МПК: G01L 7/08

Метки: блок, мембранный

...центр первой коробки на упоре,а перемещение штока складывается изи малых перемещений последующих 5 фкоробок. Величина перемещения каждойкоробки ограничены расстоянием Дмежду жестким центром коробки 2 итрубчатью упором 3, она находитсяв пределах 1,2-1,5 от величины пере- Э 5мещения каждой из коробок при ее оптимальном давлении,При увеличении давления до величины Р - оптимального значения для 99 4третьей коробки, ее жесткий центр установится на упор, на выходе получим третью ступеньку характеристики, и далее до величины номинального давления мембранного блока, когда шток 7 переместится на максимальную величину б, которая равна(СЬДф ф фд +.у 4 фЕ +(ф)сумме перемещений мембранных коробок.Иембранный блок имеет ступенчатую выходную...

Способ изготовления складывающихся мембранных коробок

Загрузка...

Номер патента: 861998

Опубликовано: 07.09.1981

Авторы: Емцев, Кубри

МПК: G01L 7/08

Метки: коробок, складывающихся, мембранных

...отверстие 5 (фиг.3 ) заполняют инертным газом, причем мембраны разжимают, полученную внутреннюю полость промывают газом,86 Формула изобретения часть его из блока удаляют, оставив .давление таким, чтобы обеспечить необходимый зазор между мембранами при термической обработке, При необходимом давлении дренажное отверстие 5 заваривают до попной герметичности узла, Фиксируют положение центров и подвергают мембранную коробку термической обработке для придания чувствительному элементу необходимых механических свойств. Режим термической обработки выбирают в зависимости от материала и размеров чувствительных элементов. После этого чувствительный элемент подвергают очистке, причем очищают только внешнюю поверхность, так как внутренняя полость...

Гусеница

Загрузка...

Номер патента: 861163

Опубликовано: 07.09.1981

Авторы: Скребцов, Варчев, Шаров, Емцев, Малафеев

МПК: B62D 55/20

Метки: гусеница

...3, При этом происходит наименьшее проскальзывание зуба по цевке трака,Работает гусеница следующим образом.Усилия для движения транспортного средства на гусеницу передаются через ведущее колесо, которое своими зубьями входит в вырезы траков 1 и 2 и опирается в поверхность 7 цевки 6. При таком расположении цевки и ее поверхности обеспечивается оптимальное распределение усилий на травки и шарнир гусеницы.Сборка гусеницы производится в следующей последовательности.Звенья траков 1 и 2 с обоих концов сочленяют разрезными технологическими трубами, наружный диаметр которых соответствует диаметру отверстия проушины, а длина равна длине пальца. Затем производят запрессовку частей 4 и б пальцев шарнираа трубы,извлекают из проушины,...

Электроконтактный датчик для определения характеристик упругих чувствительных элементов

Загрузка...

Номер патента: 855416

Опубликовано: 15.08.1981

Авторы: Дронов, Емцев

МПК: G01L 27/00

Метки: упругих, электроконтактный, элементов, датчик, чувствительных, характеристик

...крышкой 31, на которой расположен токоподвод 32. Токоподвод 33 от второго электрического контакта установлен на резьбовойвтулке 15.Датчик устанавливается в подставке 34.Конструкция подставки определяется конструкцией приемного узла исследуемого прибора.Датчик позволяет определять четыре основные характеристики приборов давления:чувствительность, пропорциональность, температурную погрешность и стабильность.45Его работа заключается в следукипем,Датчик с подставкой устанавливают наприемный узел исследуемого прибора. Шток4 устанавливают на центр чувствительногоэлемента (жесткий центр мембраны, мембранной коробки, сильфонного блока). К токоподводам 32 и 33 подключают электрическую цепь, содержащую источник питания исигнальное устройство....

Устройство для испытаний листовогоматериала и условиях двухосного растя-жения при циклическом знакопеременномнагружении

Загрузка...

Номер патента: 823964

Опубликовано: 23.04.1981

Авторы: Махмудов, Шутас, Касаткин, Намаев, Емцев, Ахмеров

МПК: G01N 3/36

Метки: циклическом, растя-жения, двухосного, знакопеременномнагружении, листового)материала, испытаний, условиях

...для его герметизации, и вращения вокруг оси, перпендикулярнойоси цилиндраНа чертеже изображено предлагаемоеустройство,Устройство содержит основание 1, ааправляющие 2, гидравлическую камерудавления, выполненную в виде открытогос одного торца цилиндра 3, в которойзакреплены нагружающие электроды 4,приспособление 5 для крепления образца,установленное на направляющих 2 с в64 4Формула изобретенияФУстройство для испытаний листовогоматериала в условиях двухосного растяжения при циклическом знакопеременномнагружении, содержащее основание с направляющими, гидравлическую камеру давления, в которой закреплены нагружающие электроды, приспособление для крепления образца и регистратор деформаций,о т л и ч а ю щ е е.с я тем, что, сцелью повыщ ения...

Привод высоковольтного выключателя

Загрузка...

Номер патента: 736201

Опубликовано: 25.05.1980

Авторы: Смоляк, Ахмеров, Борисоглебский, Емцев, Грибков, Копылец

МПК: H01H 33/42

Метки: высоковольтного, привод, выключателя

...16 через обратный клапан 15 в камеру й, которая отделена от ударной камеры35г цилиндром 2, опирающимая на седло 4.Поршень 1 под действием давления жидкостиподнимается вверх. Цилиндр 2 поджимаетсяк седлу 4 давлением газа, подведенного в полость е. В полости д избьпочное давлениев это время равно нулю, а в полости д давление газа равно некоторому заданному давлению 3 ф Дугогасящая камера 2. заполненадугогасящей жидкостью до определенного уровня. Давление Р в этой камере равно дав 45пению в ударной камере 6, но меньШе давления в камере высокого давления оПодвижный контакт 7 отделяет дугогасяшую камеруот ударной камеры й и прижат к неподвижному контакту 6 прижимным устройством508, Состояние привода соответствует...

Устройство для регулирования расхода

Загрузка...

Номер патента: 709849

Опубликовано: 15.01.1980

Авторы: Кузнецов, Ашинянц, Патушинская, Емцев

МПК: F15C 3/02

Метки: расхода

...цилиндрическую вихревуюкамеру, расположенный радиально входной патрубок с установленным в егоконце управляющим дефлектором и выходной патрубок, последний выполненрадиальным и расположен соосно свходным.,Регулирование расхода осуществляется одним или несколькими дефлекторами, перекрывающими входное ивыходное отверстия, Дефлектор у выходного патрубка может иметь разностьхода с дефлектором у входного патрубка,70989 формула изобретения Составитель В. Фроловактор Т. ЮрчикоВа Техред М.Петко Корректо Назар акаэ 8732/40 ЦНИИПИ Гос по делам 113035, МоскТираж 9% арственного комитет изобретений и открыт Ж, Раушская наПодписноССР де 4/5Филиал ППППатент , г. Ужгород, у ектная,На фиг. 1. изображено устройствос дефлектором на входном патрубке 1на...

Резинометаллический шарнир гусеничной цепи

Загрузка...

Номер патента: 695882

Опубликовано: 05.11.1979

Авторы: Мазепа, Емцев, Зигельман, Шичков, Днепровский, Шаповалов

МПК: B62D 55/20

Метки: резинометаллический, гусеничной, шарнир, цепи

...который Формируется обрезиненным пальцем 2, запрессованным в отверстие проушины. Резина принулканиэирована к соединительному пальцу 2 ивы олнена по всей длкне пальца, распттложенного в проушине 1. С одной сторонь 1 слой резины ограничен поверхностью 4,. концентричной пальцу. Эта ПОВерхность Ограничена двумя плоскос тямк 5, расходящимися от пальца 2 Поц углом А . Уголравен углу эксплуатационного поворота соединительного пальца 2 н проушинах.С противоположной стороны резиа 25 Ограничена цилиндрической поверхб Радиус кркп 1 З 11 ы ото)ой ранен радиусу пальЦа. 2., 14 ежцу поВерхн/ стями 4 и б имеются продольные выемки 7, образованные касательными к :,0 Пов ерх ности б плоск ос т ми 5, перес ОКаЮЩИМИСЯ ПОД ОСТРЫМ УЕт 1 ОМ, РаэМЕЩЗК - НЫМ ННЕ...

Полупроводниковый материал на основе германия

Загрузка...

Номер патента: 593345

Опубликовано: 25.10.1978

Авторы: Емцев, Достходжаев, Рывкин, Мащовец, Гончаров

МПК: B01J 17/00

Метки: германия, полупроводниковый, основе, материал

...Министров СССРпо делам изобретений и открытий:113035, Москва, Ж, Рвущская набд, 4/5 филиал ППП "Пвтентф, г, Ужгород, ул, Проектная. 4 Вьращивание осушествляют по способуЧохральскосо, в атмосфере спектральночистого гелия со скоростью 1,5 мм/мин,Тигель вращают со скоростью 10 об/мин.,а затравку - 70 об/мин, Измерение алекФрических параметров поквзьввет, чтополученный монокристалл германия имеетэлектронный тип проводимости, с концентрацией доноров 1,110 7 ат, 7. Химико-спектральный анализ показывает Оналичие в данном монокристалле германия примеси бария в концентрации(2-4) 10вт, %, Плотность дислокаций в полученном материале составляет(3-6) 10см , малоугловые грвницьзне обнаружень,Далее из полученного монокристаллагермания были...

Манометрическая мембранная коробка

Загрузка...

Номер патента: 553495

Опубликовано: 05.04.1977

Авторы: Захаров, Глухарев, Раков, Емцев

МПК: G01L 7/08

Метки: манометрическая, коробка, мембранная

...центров 3 и 4, которые выступают за внутренние диаметры оснований гофр, и приварены цилиндрическими отбортовками к цилиндрическим бортам жестких центров, Жесткий центр 3 содержит втулку 5, прп помощи которой он соединяется с корпусом б, а жесткий центр 4 содержит шток 7, передающий перемещение мембранной коробки электрическому преобразователю.На жестких центрах 3 и 4 выполнены параллельные плоскости, расстояние между которыми выбирается равным 1,2 - 1,5 от величины перемещения мембран прои номинальном давлении - б. Высота и радиус гофра мембран зависят от требуемой величины перемещения штока и величины перегрузочного давления.553495 Составитель И, Орло Текред И.Сметани орректор И. Симкин акто ир аказ 527/1413ЦНИИ Изд.85...

Привод высоковольтного выключателя

Загрузка...

Номер патента: 501427

Опубликовано: 30.01.1976

Авторы: Грибков, Смоляк, Копылец, Емцев, Давыдов, Борисоглебский

МПК: H01H 33/02

Метки: привод, выключателя, высоковольтного

...5 в положении замкнуто прижимается к неподвижному контакту 8 любым известным способом, например при помощи пружины, и закрывает дно цилиндра малой головки поршня, Гибкий безмоментный токопровод между пробкой-контактом 5 и выводом 9 проходного или опорно проходного изолятора 10 может быть из любого известного материала (например, металлотканевый токопровод).Рабочий процесс при размыкании контактов осуществляется следующим образом.Приводной газ под некоторым давлением подается в большой цилиндр по газопроводу 11, выполненному из изоляционного материала. Дифференциальные поршни 4 под действием давления этого газа приходят в движение из начального положения (состояния покоя) и на первом этапе своего движения, пока малые головки поршней 4...

Трак гусеницы

Загрузка...

Номер патента: 492417

Опубликовано: 25.11.1975

Авторы: Рождественский, Емцев

МПК: B62D 55/26

Метки: гусеницы, трак

...вы аллическому ш и й с я т основанием, что,и повыш т л й массой. 2ия пластины но поджаежду освлена С целью лучшеновацию трака,сборки трака ия н ности еголыми нованием траупругая проработы, пластвыступами, сусиками, а ос на выполнена с ка и пластиноикладка.С целью лу с абженнь шимиотверсти и пруж рака -ан вания пласи шег Государственныи комитет Совета Министров СССР по делам иэооретений и открытийИзобретение отному изготовленив частности гусентрактами.Известны трак Это достигае рака выполнена набженными пр основание трака гусеницы, состоящиеоснования и резиновоемой с помощью болеталлическому основаяшими усиками, а отверстиями под выстивы на основании трака пласти редмет иэобре 1, Трак гусеницы,лического основания иприкрепленной с помощь...

Регулируемая преобразовательная установка

Загрузка...

Номер патента: 490239

Опубликовано: 30.10.1975

Авторы: Емцев, Рубашов, Карш, Черников

МПК: G05F 1/64

Метки: преобразовательная, регулируемая

...выпрямитель, вольтодобдвочцый трансформатор (ВДТ) с блоком тиристоров, вклочециых со с)ороцы сетевой обмотки ВДТ, ОсущестВл 51 юп(их ф 130 ВОР рсглировяцие добавляемого яцодцого цапряжсшл.Одцдко в таких схемах в ицтсрвдлах закрытого состояция присторов имеют место зцдчитсльцыс цсрецапряжсция, обусловленпыс дроссельным режимом вольтодобавочцой обмотки ВДТ, зависящие от скорости измецсция ацодцого тока выпрямителя в период коммутации. Этт перецдпряжсция трацсформируются ца сстевуо обмотку ВДТ и окязыВяютс 51 при(0)к(.Пцыми к и(.й и к тиристорям.Возцикцовсцис перенапряжений сциждет ця;С)иост работ 1 ,стяиовки, заставляет В 1- бирять тиристоры и ВДТ со зцдительцыми здпясямп ПО ияпря)ксци 0 Г 10 срдвпсци 10 с ПО и и я л ь и ы 1, у в сл...

Способ разборки гусениц

Загрузка...

Номер патента: 474455

Опубликовано: 25.06.1975

Авторы: Рождественский, Емцев, Малашенков

МПК: B62D 55/20

Метки: гусениц, разборки

...300 в 4 С1. Сносася з том,СТОТЕЛЫХ Осмежных тцелью умепрессовки,нагреваютго составапример ло с присоединением заявк В. Б, Рождественский, Н, А Изобретение относится к технологии оослуживання и ремонта гусеничных траоСпортных средств, в частности, к способам замены траков гусеницы, содержащих пустотелые обрсзиненные пальцы.Иззестны способы разборки гусениц, заключающиеся в том, что пустотелые обрезиненные пальцы зыпрессовывают из проушин смежных траков.Однако в известных спосооах разборки гусеьничньх цепей необходимо применять,раст 1 рессовочные прно.особления повышенной прочности и жесткости, поскольку усилие вы 11 рессозки пальцев, которое в 20 - 40 раз презьншаст усилие их запрессовки, достигает вел,ичиНы 500 - 1000 т,Цель...

Гермовывод приемного узла дифференциального датчика давления

Загрузка...

Номер патента: 354305

Опубликовано: 01.01.1972

Автор: Емцев

МПК: G01L 19/02

Метки: приемного, датчика, гермовывод, дифференциального, давления, узла

...отбортовку, к которой присоединены две тяги. Вторые концы тяг жестко прикреплены в двух диаметрально противоположных точках к жесткому центру приемного узла.На чертеже показан гермовывод и раз з по А - А.Мембрана 1 герметично защемлена в корпусе 2 с помощью, кольца 8 и крышки 4. В мембране установлен жесткий центр 5, прикрепленный к ней с помощью точечной сварки. На жестком центре в двух диаметрально противоположных точках укреплены две тяги б и 7, вторые концы которых соединены с фланцем втулки 8. Тяги расположены так, что для создания вращающего момента на трубке 9 при прямолинейном перемещении жесткого центра мембраны, они перекрещиваются, т, е, дроекции тяг на одной из двух взаимно перпендикулярных плоскостей, 5 параллельных оси...
