Терморезистор

Загрузка...

Номер патента: 769645

Опубликовано: 07.10.1980

Авторы: Елисеев, Люцарева, Халанская, Чуйкина

МПК: H01C 7/04

Метки: терморезистор

...из трех сл выполнены ренний -Изобретение относится к радиоэлектронике, в частности, к изготовлению терморезисторов с ионной проводимостью.Известен терморезистор, содержащий керамическую основу из стабилизированнойдвуокиси циркония с размещенными в нейэлектродами 11.Однако у данного терморезистора недостаточно широкий диапазон использованиярабочих температур.Наиболее близким по технической сущности является терморезистор, содержащийкерамическую основу и размещенные в нейпроволочные электроды 121. Однако известный терморезистор работает в интервале400 в 12 С, что для решения целого рядазадач недостаточно, т. к. необходима чувствительная температурная индикация вболее широкой области, начиная с комнатных температур,Целью данного...

Виброплощадка для формирования трубчатых изделий из бетонных смесей

Загрузка...

Номер патента: 768637

Опубликовано: 07.10.1980

Авторы: Фридман, Моргайло, Пескин, Елисеев, Лаваришек

МПК: B28B 1/087

Метки: трубчатых, виброплощадка, смесей, бетонных, формирования

...колебаний, опертую на основание посредством центральной опоры исимметрично расположенных, относительнонее упругих боковых опор 2.Недостатком указанной в иброплощадкиявляется неравномерное уплотнение изделий вследствие воздействия на бетоннуюсмесь силовыми импульсами в одной плоскости.Целью изобретения является интенсификация процесса уплотнения бетонных смесей прецессирующими силовыми воздействиями. Указанная цель достигается тем, что ввиброплощадке для формования трубчатых изделий из бетонных смесей, содержащей подвижную раму с дебалансным возбудителем колебаний, опертую на основание посредством центральной опоры и симметрично расположенных относительно нее упругих боковых опор, центральная опора выполнена шарообразной, а...

Таксометр

Загрузка...

Номер патента: 767797

Опубликовано: 30.09.1980

Авторы: Тенин, Бромберг, Клигман, Молчановский, Елисеев

МПК: G07B 13/00

Метки: таксометр

...19, Рычаг 29, связывающий переключатели 20 и 21, шарнирно закреплен на первом из них. В свою очередь рычаг 29 несет ось суммирующего рычага 30, который связывает рычаги 28 и 29. Рычаг 30 шарнирно связан с поступательно перемещаемой вытяжной шпонкой 31 зубчатых колес 6 - 9 редуктора.Работает таксометр следующим образом.Во время поездки без пассажиров все переключатели 18 - 21 находятся,в исхо ном положении, изображенном на чертеже. При этом врашение от вала 1 не передаетСя на вал 10 и далее, так как вытяжная шпонка 31, переключающая редуктор, находится вне зубчатых колес 6 - 9,5 10 15 О 5 30 35 40 Фтой же скоростью, что и вал 1, поскольку при таком включении редуктора передаточное число межцу ними равно 1.При посадке двух...

Пластичная смазка для опор шарошечных долот

Загрузка...

Номер патента: 767185

Опубликовано: 30.09.1980

Авторы: Елисеев, Сульженко, Молчанов, Кручинин, Мокшин, Константинов, Поляков, Зуев, Палий

МПК: C10M 5/02

Метки: долот, шарошечных, смазка, пластичная, опор

...свинец 1,0-3,5,Таблица 1 Дису моли вес. ефтяноасло,ес.Ъ 18 До 100 До 100 До 100 О 0 О,о 1 5 Табли я с 20 2,0 356 356 7 2 0 31 5 8 43 7 6,12 60 27-3 Дисульфид молибдена 2,0-4,0Минеральное масло До 100Приготовлены следующие рецептуры пластичных смазок (табл. 1) .Указанные рецептуры 1-4 испытаны в сравненйиао смазкой 5, описанной в 2 .5Результаты испытаний приведены в табл,2.цПредлагаемая смазка прошла промысловые испытания в опорах шарошечных долот для бурения нефтяных скважин. Ввиду того, что применение известной смазки в тяжелонагруженных Узлах не рекоменду- ется, испытания смазки ЛПИв опорах буровых долот серии 2 АН,5 СЗГ и на стенде ВНИИ буровой техники на двух типах разборных образцов долот СДС-1 и СДС-П проводились в сравнении с...

Устройство для колебания сварочной горелки по дуге окружности

Загрузка...

Номер патента: 766786

Опубликовано: 30.09.1980

Авторы: Елисеев, Агеев, Просвирин, Рощин

МПК: B23K 9/30

Метки: дуге, колебания, горелки, окружности, сварочной

...на фиг. 2 - сечение А-А на фиг. 1; на Фиг. 3 - вид по стрелке Б на Фиг. 1; на фиг. 4 сечение В-В,на фиг. 1; на фиг. 5 - 40 кинематическая схема полуавтомата.Устройство состоит иэ корпуса 1, в котором закреплен привод 2, взаимодействующий посредством ведущего вала 3 универсального шарнира 4 и ме ханизма 5 регулирования амплитуды колебания с ведомым валом б.На ведомом валу б закреплена шпонка 7 и свободно посажена втулка 8 с трапецеидальиым зубом 9 и эксцентрик 5 р 10 с рукояткой, 11. На цилиндрической части 12 эксцентрика 10 свободно размещен зубчатый сектор 13 с радиальвьщ пазом 14, а на рабочей поверхности,15 эксцентрика 10 свободно размещен двуплечий рычаг 1 б,.один конец которого выступом 17 взаимодействует с радиальным пазом 14, а...

Магнитный сепаратор

Загрузка...

Номер патента: 766647

Опубликовано: 30.09.1980

Авторы: Захарченко, Шаранов, Ольгинский, Щербаков, Марголин, Зайнуллин, Елисеев

МПК: B03C 1/10

Метки: сепаратор, магнитный

...с соплами и лоток 12 с Вибратором 13 для отвода магнитной ,фракции в емкость 14, которая может быть выполнена в виде бункера или конвейера.Лоток 12 располагается внутри барабана 3 по всей его длине непосредственно эа магнитной системой 5 по направлению вращения. Также внутри барабана 3 параллельно лотку 12 раз.мещается воздухопроводящий коллектор 11, сопла которого направлены тангенциально на внутреннюю поверхность барабана 3, расположенную в зоне действия магнитной системы 5.Предлагаемый магнитный сепаратор работает следующим образом.Посредствомпривода 2 и роликов 1 1 барабан 3 приводится во вращение со скоростью, равной половине кри 15тической, т.е. й =об/мин, где В - радиус барабана 3 (в метрах). Материал (граншлак) с питателя 8 через...

Целевой знак биссекториального типа

Загрузка...

Номер патента: 765652

Опубликовано: 23.09.1980

Авторы: Контиевский, Елисеев

МПК: G01B 11/30

Метки: биссекториального, знак, типа, целевой

...значениядуг, ограничивающих светлые полукольца 2, расположенные по одну сторонуот оси асимметрии ХХ, равны среднимарифметическим значениям радиусовдуг, ограничивающих темные полукольца 3, расположенные по другую сторонуэтой оси, При визировании операторвыбирает наиболее благоприятный длянаблюдения размер полуколец 2, 3,Целевой знак предназначен для использования в визирных марках с автоколлимационными зрительными трубами 40 и зрительными трубами двойного изображения, Оператор в поле зрения этихприборов видит не одно изображениезнака, а комбинацию из самого знакаи его изображения или двух изображе ний знака, При этом одно изображениеповернуто относительно самого знака или другого изображения на 180овокруг оптической оси...

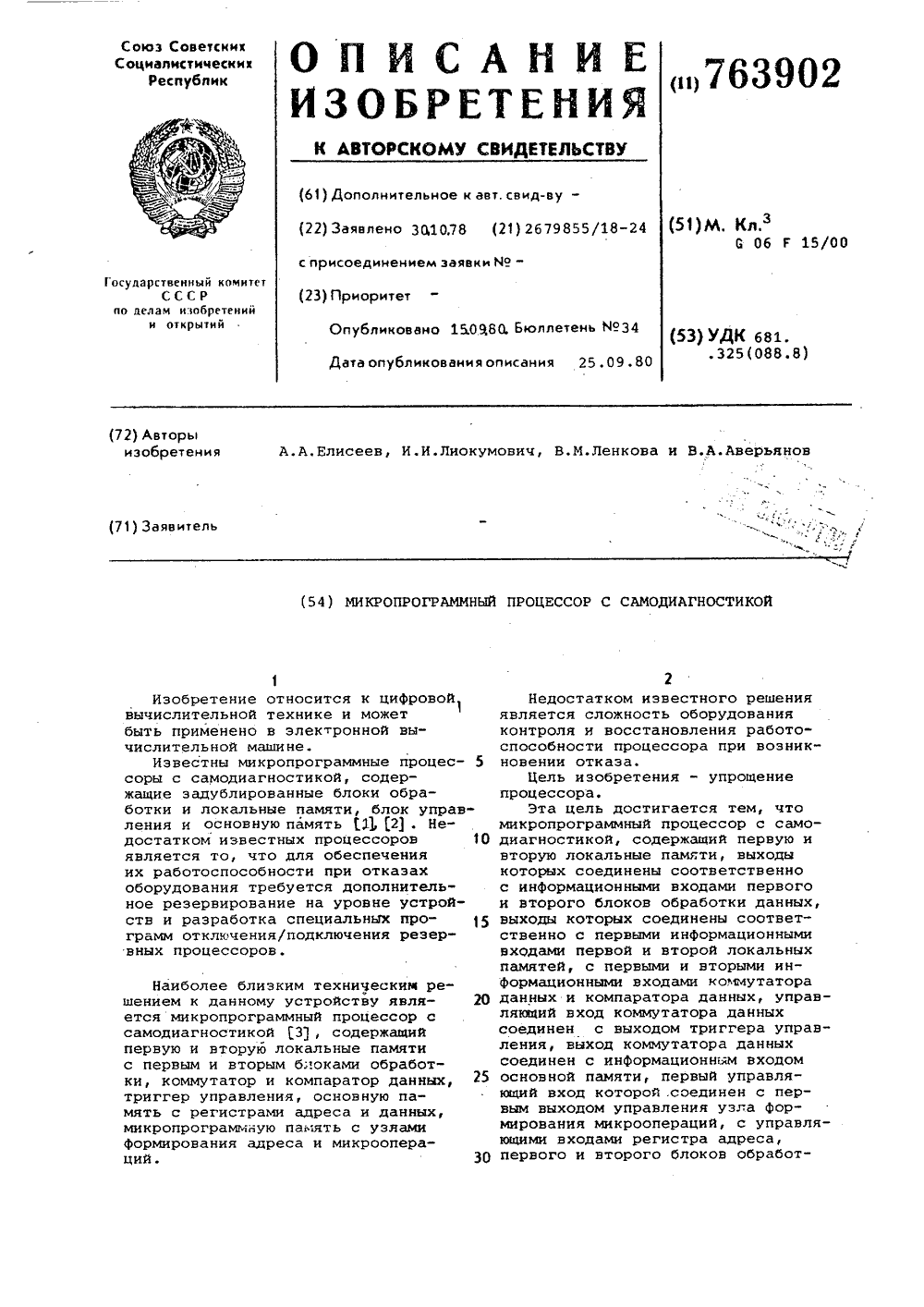

Микропрограммный процессор с самодиагностикой

Загрузка...

Номер патента: 763902

Опубликовано: 15.09.1980

Авторы: Елисеев, Лиокумович, Ленкова, Аверьянов

МПК: G06F 11/22

Метки: процессор, самодиагностикой, микропрограммный

...неисправного блока. Это обусловлено тем,что компаратор 5 данных разрешаетвыполнять запись информации в основную память 9 только при совпадениисигналов на выходах первого 3 и второго 4 блоков обработки данных.Кроме этого, в момент обнаруженияотказа исправные блок обработки данных и локальная память содержаткорректную информацию, соответствующую данному моменту обработки. Присрабатывании компаратора 5 данных(обнаружен отказ) для адресации микропрограммной памяти 15 формируется И)начальный адрес микропрограммы обработки отказа узлом 13 формированияадреса,Адрес микрокоманды, которая должна была выполняться следующей, если 65 бы отказ не был обнаружен, запоминается в регистре 14 возврата. Кроме того, в основную память 9 выдается сигнал,...

Способ изготовления охлаждаемой лопатки

Загрузка...

Номер патента: 754094

Опубликовано: 07.08.1980

Авторы: Семенченко, Мартынов, Хандрос, Елисеев

МПК: F01D 5/18

Метки: лопатки, охлаждаемой

...заготовки. Термофиксация дефлектора 2 заключается в заневоливании заготовки по требуемым 1 после введения в оболочку) наружным обводам в оснастке при 500 С с выдержкой при этой температуре в течение 5 - 20 мин. Затем остуженный до комнатной температуры дефлектор извлекается из оснастки.Полученный дефлектор 2 не может быть н установлен в оболочку, так как имеющиесяво внутренней полости ребра препятствуют свободному вводу дефлекторов. Кроме того, в отдельных случаях входное отверстие в полость оболочки может быть меньше габаритов одного из поперечных сечений дефлектора. В этом случае дефлектор 2 переформовывают вхолодную в специальном штампе. Причем эта деформация не должна превышать 9,0/ для материала ТН - 1, в противном случае...

Устройство для формования трубчатых изделий из бетонных смесей

Загрузка...

Номер патента: 753641

Опубликовано: 07.08.1980

Авторы: Пескин, Елисеев, Моргайло, Лаваришек

МПК: B28B 1/087

Метки: трубчатых, бетонных, формования, смесей

...форму 2, сердечник 3, бандажи 4 которого посредством клиновых распорных приспособлений 5 соединены с размещешым вдоль его продольной оси деба. лансным возбудителем колебаний 6. Возбуди 7536 л 1тель колебаний выполнен сос(авным из со-:д(з 1 нентых последоваельно друг с другом прг( помощи упругих элементов 2 секций 8, пр(чс(л каждая секщи 1 эасположенд симметричт(с соответствующему бдндаж 1( серДечника. Ьнхпял секция возбудителя колебаний установлена на упругих опорах, смонтированных пд (рунаменте 9, на котором также установлен привод .10, Врагцение от привода дебалансным Валом 11 передается через карданный Вал 12, а между секциями возбудителя колебаний кдрданкым валом 13.Устрой"тво для формсваннч тр 1.бчать 1 х изделий из...

Устройство для защиты коммутационного оборудования от электрической дуги короткого замыкания

Загрузка...

Номер патента: 752604

Опубликовано: 30.07.1980

Авторы: Шолохов, Елисеев, Поляков, Рубинович

МПК: H02H 7/22

Метки: коммутационного, защиты, оборудования, дуги, замыкания, короткого, электрической

...с одной из шин питания, датчики 5 проводимости плазмы подсоединены параллельно тормозному фотодатчику.Принцип действия устройства основан на сравнении выходного сигнала фотодатчика 4 с выходным сигналом датчика 5 проводимости плазмы. Срабатывание реагирующего органа 2 устройства происходит в том случае, когда потенциал точки В мостовой схемы превышает уставку срабатывания органа 2. В исходном состоянии (электрическая дуга отсутствует) сопротивления фото- датчиков 3, 4 составляет величину 10 МОм, датчиков проводимости плазмы - 100 - 1000 МОм, поэтому они практически не влияют на баланс моста, схема сбалансирована (разность потенциалов между точками В и А близка нулю), сигнал на входе реагирующего органа отсутствует.При...

Гидравлический усилитель мощности

Загрузка...

Номер патента: 748040

Опубликовано: 15.07.1980

Автор: Елисеев

МПК: F15B 3/00

Метки: мощности, усилитель, гидравлический

...счет упругого элемента 1521, связанного с заслонкой 2. Кроме того, усилитель содержит канал 22 сливарабочей жидкости.Гидравлический усилитель работаетследующим образом. В исходном положении 20жидкость по нагнетатепьному каналу 19.через дополнительный дроссель 20 подводит.,ся к постоянным дросселям 5 и 6.Заслонка 2занимает среднее положение относительносопел 3, 4 и, соответственно, давления 25в гидролиниях 10 и 11 равны, Перепаддавлений на торцах распредепителей 7 и12 равен нулю. Распределители 7 и 12находятся в среднем положении,При отклонении заслонки 2 влево проводимость сопла 3 уменьшается, а сопла4 - увеличивается, Давление в гидролинии10 увеличимется, а в гидролинии 11 уменьшается Перепад давлений в торцовыхкамерах 17 и 18 создает...

Гидравлический усилитель мощности

Загрузка...

Номер патента: 748039

Опубликовано: 15.07.1980

Авторы: Елисеев, Буслов, Домрачев

МПК: F15B 3/00

Метки: усилитель, мощности, гидравлический

...гидравлический усилитель 15 следующим образом.В исходном пОложении заслонка 2 за-е нимает одинаковое положение относительно сопел 3, 4 и соответственно, Давления в гидрапиниях 10, 11 равны, Жидкость из междроссепьных гидролиний .подводится к торцовым камерам 20 и 21 промежуточ ного распределителя 14 и через демпферы 12 и 13к торцовым камерам 8 и 9 гидрораспределителя 7. Распределители 7 и 14 находятся в среднем положении.При отклонении с,аслонки 2 влево проводимость сопла 3 уменьшается, а сопла 4 - увеличивается. Давление в гидролинии 10 увеличивается, а в гидролинии 11- уменьшается. Под действием перепада дав лений жидкости, поступающей через демп феры 12 и 13 к торцовым камерам 8 и 9 гидрораспределителя 7, последний начинает...

Захватное устройство для кантования и укладки прокатных ферромагнитных изделий в штабель

Загрузка...

Номер патента: 747799

Опубликовано: 15.07.1980

Авторы: Чаплыгин, Иванов, Кравцов, Гостев, Елисеев

МПК: H01R 9/00

Метки: укладки, захватное, штабель, ферромагнитных, кантования, прокатных

...8 равно величине голоки 12 прокатного иэделия. В зоне работы устройства также установлен немагнитный поддон 13 с гнездами,Устройство работает следующим образом,В эависиглости от размеров прокатных изделий, например рельсов, вначале регулируют взаимное положение выступа 9 относительно края боковой поверхности 8, а также зазор между выступом и упором. Затем поворачивают.балКу .4,так. что выступ 9 и упор 10 обращены вверх, и Фиксируют это положение стопорогл б. Перемещают траверсу 1 к рельсл, подлежацим штабелированию, напри;лер при погрузке в транспортное средство. При этом полюсные поверхности 7 располагают над головками 12 рельс, включаются электромагниты 5, а также подъем траверсы 1 и перемещение ее с рельсагли к месту...

Устройство для защиты распределительных щитов

Загрузка...

Номер патента: 746808

Опубликовано: 05.07.1980

Авторы: Ступишин, Михайлов, Елисеев, Магрилов, Рокотян, Шолохов, Андреев

МПК: H02H 7/22

Метки: распределительных, щитов, защиты

...величину интерваловвремени, при котором происходит срабатывание устройства, и выбирается меньшим30времени срабатывания выкщочателя защищаемого щйта. Величина выдержки времени элемента,6 выбирается больше макммальной длительности импульса излучения алектрической дут и огключения внешнего короткого замыкания,35Устройство работает следующим образом.В исходном состоянии (атвктрическаядуга отсутствует) сигналы на выходахфотодатчиков и датчика отклонения напряженин близки к нулю, пороговый элемент4 и одновибратор 2 выключены. Привозййкйбвенйи-внутри "защищаемого распределительного шита алектрической дуги ко.- роткого замыкания происходит резкое сни 45жение "напряжения и появляется излучениедуги. На выходе датчика 1 и фотодатчика3 появляются...

Термостатированный столик

Загрузка...

Номер патента: 746348

Опубликовано: 05.07.1980

Авторы: Долгов, Соколов, Михайлова, Родичев, Елисеев, Спиглазов

МПК: H01L 21/66, G01R 31/26

Метки: термостатированный, столик

...резервуар закрыт колпачком0, Для установки контрольного термометра 11 выполнено гнездо 12, При использовании столика беэ осветителя снизу к его корпусу прикрепляется электрический нагремтель 13 с теплоиэоляцией 14,При применении столика в устроЕстве контроля КПД фотопреобразомтеля устанавливают зеркальную лампу 15 под кожухом 16, водяной светофильтр 17, держатель 18, фотопреобраэомтель 19,Работа термостатированного столика заключается в следующем. 46348Фтурой и равномерно распределяется повсей поверхности нагреваемой стенки,Данное устройство повышает надежность термостатирования, сокращает расход электроэнергии и воды и значительно упрощает техническое обслуживание,Термостатированный столик можетприменяться и в виде...

Ротационный протяжной станок для обработки шлицевых канавок в непрерывно перемещяющихся деталях

Загрузка...

Номер патента: 745609

Опубликовано: 05.07.1980

Авторы: Елисеев, Шишов, Васильев

МПК: B23D 37/18

Метки: деталях, станок, шлицевых, протяжной, канавок, перемещяющихся, ротационный, непрерывно

...симметрии зубьев протяжки. Державка 16 содержит приводной вал 19, на которомустановлен режущий инструмент 20, выполненный в виде дисковой фреэы, сприводом, содержащим электродвигатель21, от которого через шестерни 22 и23 вращение передается на вал 24,имеющий предохранительную муфту 25.С вала 24 вращение через шестерни 26и 27 передается на вал 28, от которого через шестерню 29 вращается ротор 405, а через шестерню 30 - приводнойвал, который получает направленноевращение, совпадающее с напранлением перемещения призм ротора, Державка 16 имеет рычаг 31, жестко на нейустановленный, и подвижно присоединенную к рычагу планку 32 с регулируемым наконечником 33, На призмах бимеются скосы 34, которые образуюткопир. Державки 16 при помощи...

Установка для очистки емкостей

Загрузка...

Номер патента: 745565

Опубликовано: 05.07.1980

Авторы: Соболев, Бечерман, Багларов, Елисеев

МПК: B08B 9/08

Метки: емкостей

...- на грибовидной втулке.Ось 2 имеет упор 44 с подшипником 45, установленный с возможностью.взаимодействия со столом 1.Механизм поворота стола имеет кулачок 46 с фигурным пазом 47, установлен ный на столе концентрично его оси. Ось 2 снабжена упором 48 для взаимодейст- вия с грибовидной втулкой, Участки 49, 50 и 51 фигурного паза имеют одинаковую постоянную глубину (фиг, 6). Глубина участка 52 по всей его длине постоянна, но меньше глубины участков 49, 50 и 51. Глубина участка 53 уменьшается до 0 по направлению вверх.На станине, вокруг кулачка 46, расположены фиксаторы 54, 55, 56 и 57 спружинами 58, контактирующие с фигурным пазом, В моечной камере имеютсяфорсунки 59 для подачи моечной жидкости под давлением из насосной станции(на чертеже...

Распределитель импульсов

Загрузка...

Номер патента: 744987

Опубликовано: 30.06.1980

Авторы: Елисеев, Люлинский

МПК: H03K 17/62

Метки: импульсов, распределитель

...сбросаподаются сигналы сброса каналов, на управляющую шину 14 поступает либо разрешение включения распределителя импуль-сов лиоо сигнал с предыдущего разряда,Устройство работает следующим абразомаПри отсутствии разрешения по шине 3.4 д(высокий уровень) и при незанятых каналах триггеры 3., 2 находятся в единичном состоянии, а триггеры 3, 4 - в нулевом, элементы И-НЕ 5, 6 закрыты.25Сигнал по шине 14 (низкий уровень) разрешает устанавливать триггер 1 в нулевое состояние и через элемент НБ 7 открывает по первому входу элемент И-НБ 5.зоИмпульс по входной шине 9 переводит в нулевое состояние триггер 1, с единичного выхода которого низким уровнем устанавливается в единичное состояние тригГер 3, который высоким уровнем с единичного выхода...

Запоминающее устройство с коррекцией ошибок

Загрузка...

Номер патента: 744740

Опубликовано: 30.06.1980

Авторы: Ленкова, Елисеев, Жаворонков

МПК: G11C 29/00

Метки: запоминающее, коррекцией, ошибок

...все разряды равны единице.При записи в накопитель 1 произвольнойинформации по какому-либо адресу выполняются следующие действия,В регистр адреса 9 помещается адресячейки памяти, в которой выполняется запись н первоначальное содержимое записываемого слова считывается в регистр 2, В регистр 5 с выхода блока 6 заносится новая записываемая информация. Селектор 4 по сигналу из блока 8 управления передает на один из входов блока 11. содержимое регистра 2. На другой вход блока 11 поступает содержимое регистра записи 5. Если в какой-либо паре -ых разрядов регистра 2 (старые данные) н регистра 5 (новые даиные) обнаружено несравнение, на выходе 1-го разряда блока 1 вырабатывается сигнал переключения 1-го разряда регистра 10.Каждый разряд...

Датчик горизонта

Загрузка...

Номер патента: 744229

Опубликовано: 30.06.1980

Авторы: Контиевский, Елисеев

МПК: G01C 9/28

Метки: датчик, горизонта

...сечения лупы пересекает поверхность разделительного зеркала на оптической оси лупы, а с концами пузырька совме 1 цена фокальная плоскость меридионального сечения лупы, расположенного в продольной плоскости симметрии пузырька.На фиг, 1 изображен датчик, общий вид: на фиг. 2 - то же, вид сбоку; на фиг. 3 - поле зрения лупы.Устройство содержит цилиндрическую ампулу 1 с жидкостью 2 и пузырьком 3. разделительное зеркало 4, которое расположено над ампулой 1 в ее поперечной плоскости симметрии и по одну сторону от продольной плоскости симметрии пузырька 3 так, что край 5 зеркала 4 лежит в этой плоскости, лупу 6 и зеркало 7 для подсветки, установленное под ампулой 1. Лупа 6 выполнена бифокальной в меридиональном и сагиттальном сечениях (на...

Устройство для ввода информации

Загрузка...

Номер патента: 742918

Опубликовано: 25.06.1980

Автор: Елисеев

МПК: G06F 3/02

Метки: информации, ввода

...счетчика увеличивается на единицу. Блок 16 адреса определяет текущий адрес, т, е. знакоместо 1 О каждого символа. Если в характеристике оператора указан начальный адрес, то на выходе блока 16 адреса устанавливается значение адреса, зафиксированное во втором блоке 13 регистров. В дальнейшем 15 после определения числа символов опе,ратора вторым счетчиком 18 блок 16 адреса последовательно увеличивает значение текущего адреса на это число. Текущий адрес поступает в блок 26 записи, 2 О в регистрах которого в соответствии с текущим адресом размещаются коды символов и операторов одной строки записи.Блок 1 6 адреса настроен на максимальное число знакомест в строке и по запол ненни строки возвращается в исходное состояние, вырабатывая при этом...

Устройство для дополнительного измельчения древесины

Загрузка...

Номер патента: 742129

Опубликовано: 25.06.1980

Авторы: Елисеев, Акмалов, Бажанов

МПК: B27L 11/08

Метки: древесины, измельчения, дополнительного

...крыльчаток 6, концы которых снабжены передними. 7 и боковыми 8 билами. В верхней части барабана установлены полукольца 9, каждое из которых расположено между лопастями 10 соседних крыльчаток 6 и имеет на боковых по.верхностях ребра 11. В нижней части корлуса 1 расположен выгруэочный патрубок 12.Устройство работает следуюшим образом.Сырье (стружка, опилки, мелкая щепа) через загрузочныйпатрубок 2 поступает во внутрь барабана 3 с ситовой поверхностью в нижней части, где происходит перераспределение поступающегоматериала в воздушном потоке, Лопасти крыльчаток захватывают древесные частицы и эа счет центробежной силы крупные некондиционные частицы стремятся к периферии и; встречаясь на своем пути сребрами, иэмельчаются, перетираясь...

Способ разработки месторождений полезных ископаемых подземным выщелачиванием в блоках

Загрузка...

Номер патента: 740939

Опубликовано: 15.06.1980

Авторы: Елисеев, Культин, Атакулов, Перевалов

МПК: E21B 43/28

Метки: блоках, разработки, подземным, ископаемых, полезных, выщелачиванием, месторождений

...полезного ископаемого в пределахблока, подачу через скважины в разрушенный массив выщелачиваюшего раствора исбор продуктивного раствора, о т л и ч ею щ и й с я тем, что, с целью повышения безопасности работ и сокращенияудельного объема подготовительных выработок, буровые выработки проходят в диагонально-противоположных углах блока разрушение массива полезного ископаемогоосуществляют путем проведения поинтервальных гидравлических разрывов из скважин участков массива, расположенных между скважинами, а образованные при этомтрещины заполняют зернистым материалом,например, песком,2. Способ по и. 1, о т л и ч а ю - ш и й с я тем, что гидравлические разрывы из соседних скважин производят с их смещением вдоль оси скважин на половину...

Коммутатор

Загрузка...

Номер патента: 738169

Опубликовано: 30.05.1980

Авторы: Фролин, Бурлаков, Елисеев

МПК: H03K 17/64

Метки: коммутатор

...а вторые контакты 11 - 11 ч - (1-3)-полюсник. Одноименные выводы всех контактов.10 -10 и 11 -11 объединены и подключены к входам 15 -15 коммутатора. Другие выводы контактов 10 -10 я и 11 - 11 являются выходами 13, 14 коммутатора и могут пспользоваться в качестве токового и потенциального-зажимов при коммутации малых, сопротивлений.Устройство работает следующим образомВ исходнбм состоянии сигналы с ключей 1, 2, 3 не поступают. Триггер 7 находится всостоянии 0. Сигнал на единичном выходе триггера отсутствует. Ток через обмотку 9 управлениянепротекает, и все конЧтакты коммутатора находятся в выключеннном состоянии.Для подключения выбранного входа коммутатора к выходам 13, 14 необходимо подать сигналы управления н соответствующую...

Устройство для измерения времени работы устройств ввода вывода

Загрузка...

Номер патента: 737944

Опубликовано: 30.05.1980

Авторы: Елисеев, Захарова, Доля, Шепелева, Сапсуев, Дворжанский

МПК: G06F 3/06

Метки: работы, ввода, времени, устройств, вывода

...адрес задан, начинается подсчет первым счетчиком 2 отдельно служебных байтов (адреса, команды, состояния) и байтов данных, проходящих. через интерфейс ввода-вывода приработе данного внешнего устройства.Одновременно на регистре первогослагаемогосумматора б Фиксируетсявремя начала работы внешнего устрой(ства, а также по сигналу физмерениеканалЯф и отметкам времени, поступающим из таймера 10, второй счетчик4 начинает подсчет времени работыканала ввода-вывода.По окончании передачи байта (байтов) данных, определяемому вторым блоком сопряжейия 1 по снятию сигнала Щработа абонента 1, сумматор бвычисляет время, которое проработаловнешнее устройство. Информация свыхода первого счетчика 2 и сумма,тора б по айресу внешнего устройстваЗ...

Вибрационный насос

Загрузка...

Номер патента: 737645

Опубликовано: 30.05.1980

Авторы: Усаковский, Елисеев, Нефедов, Иванов, Брейтер

МПК: F04B 43/04

Метки: вибрационный, насос

...клапан 15 и резиновая часть амортизатора 7 выполнены из вибростойкой резины. Общая осевая жесткость амортизатора 7 и диафрагмы 13 должна отвечать условию С (4 Ма, где С - общая осевая жесткость системы; М - приведенная масса; о - частота колебаний, создаваемых вибратором. При этом жесткость амортизатора должна составлять 80 - ;900/о, а диафрагмы - 20 - :10% от общей жесткости системы в зависимости от высоты подъема жидкости. Указанные соотношения жесткости системы обеспечивают наилучшую настройку вибратора в резонансный режим. В центральное отверстие амортизатора 7 заармирована дистанционная втулка 18, а с двух сторон от нее на штоке 3 установлены зажимные шайбы 19 и 20, поджатые к амортизатору гайками 21 и 22. Регулйруя поджим шайб...

Автомат для изготовления фильтров

Загрузка...

Номер патента: 737535

Опубликовано: 30.05.1980

Авторы: Елисеев, Жиров, Цыганов, Грунин

МПК: D06C 27/00

Метки: автомат, фильтров

...в плите 102 и маховик 10 поворотом которого вручную устанавливается заданная длина отрезки блока фильтров. Привод узла ножей осуществлен посредством тяги 110, соединенной с рычагом 111, который установлен на оси 112 и имеет горку 113, взаимодействующую с барабаном 114, причем на барабане также имеется горка 115, жестко закрепленная, а для возврата подвижного рычага 103 установлена пружина 116. Далее по ходу технологического процесса установлен механизм надрезания блока фильтров на единичные фильтры, он смонтирован на наклонной плоскости 117, предназначенной для приема готового блока и имеющей убирающийся упор 118 для фиксации блока фильтров в момент надрезания. Упор 118 подпружинен, для его управления служит кулачок 119, установленный...

Устройство для обработки данных

Загрузка...

Номер патента: 736106

Опубликовано: 25.05.1980

Авторы: Ленкова, Елисеев, Переверзева, Кондратьев

МПК: G06F 15/00

Метки: данных

...синхроимпульсу СИ 1 на вход двухбайтного операционного блока 9 принимается старшее полуслово входного регистра 6, а результат обработки в двухбайтном операционном блоке 9 по синхроимпульсу СИ 2 заносится в старшее полуслово выходного регистра 7. Во второйполовине машинного такта по синхроимпульсу СИЗ принимается и обрабатывается младтат по синхроимпульсу СИ 4 заносится вмладшее полуслово выходного регистра 7. 5 736106 6формирование адреса микропрограммнойпамяти 1 и т, д.). Существенно важнойдля настоящего изобретения являетсятолько одна микрооперация поля многоцелевого назначения, управляющая направлением обработки информации, Этамикрооперация вызывает выработку сигнала на выходе изменения направленияобработки дешифратора 3...

Гаситель крутильных колебаний

Загрузка...

Номер патента: 735849

Опубликовано: 25.05.1980

Авторы: Горчаков, Лонцих, Елисеев

МПК: F16F 15/18

Метки: гаситель, колебаний, крутильных

...колебаний,15ючающий расположенный на валу маховик,, упругий элемент и устройство, обеспечиваияцее их упругую связь, включаняцее расположенные по окружности ступицы полюсас обмотками возбуждения, а устройство упругойсвязи снабжено дополнительными полюсами собмотками возбуждения, которые расположенына маховике и число которых равно числу полюсов на ступице (21,крутильных колебаний в с упругим элементом 2, р валу, выполненном, из ведущ3 7358и ведомого 4 лолувалов. В маховике 1 выпол.нено сквозное отверстие, состоящее по длинеиэ шлицевого 5, винтового 6 и расположенного между ними цилиндрического 7 участков,Ведущий 3 и ведомый 4 полувалы имеют наконцах соответственно шлицевой 8 и винтовой9 участки, взаимодействующие с соответствую.шими...
