Секция механизированной крепи

Загрузка...

Номер патента: 848673

Опубликовано: 23.07.1981

Авторы: Будник, Куракин, Грицаюк

МПК: E21D 23/04

Метки: механизированной, крепи, секция

...кровли в процессе обрушения из-за деформации основания и ограждения.Цель изобретения - повышение эксплуатационной надежности работы секции в условиях трудноуправляемой кровли и упрощение конструкции.Эта цель достигается тем, что упругие элементы установлены между пальцами и проушинами шарнирного соединения и выполнены из сетчатых пружин,На чертеже изображена секция механизированной крепи, вид сбоку.Секция механизированной крепи вклю-чает основание 1, ограждение 2, соединенные друг с другом гидростойкой 3 и шарнирным соединением, состоящим из проушин 4, внутри которых установлены пальцы 5 с, упругими элементами 6, ограждение 2 снабжено перекрытием 7,Секция механизированной крепи работает следующим образом.реваректор Г. Наза ставитель В,...

Перекрытие секций механизирован-ной крепи

Загрузка...

Номер патента: 848674

Опубликовано: 23.07.1981

Авторы: Потапенко, Парфенов, Куракин, Волков, Дубовский, Грицаюк, Беззубов

МПК: E21D 23/06

Метки: перекрытие, механизирован-ной, секций, крепи

...и ее. нарушениях.Эта цель достигается тем, что оно снабжено ограничителем поворота, жестко закрепленным на балансире, и серьгами, соединяющими плиты между собой посредством закрепленных на них осей,На фиг. 1 изображено перекрытиесекции механизированной крепи; нафиг. 2 - узелна фиг. 1,На перекрытии 1 шарниром 2 закреплен балансир 3, на концах которогошарнирно установлены плиты .4 и 5 ссоответствующими шарнирами 6 и 7, Балансир 3 снабжен ограничителем 8 по-ворота на забой, жестко закрепленнымна балансире 3, Плиты 4 и 5 (узел )соединены между собой с помощью серег9 взаимодействующих с осями 1 О и 11,закрепленными в сОответствующих плитах.4/ 4 Проек 3 84867Перекрытие работает следующим образом.При распоре секции или под действием сил горного...

Секция механизированной крепи

Загрузка...

Номер патента: 848675

Опубликовано: 23.07.1981

Авторы: Исаев, Пономаренко, Пекер, Шеин, Суслов

МПК: E21D 23/16

Метки: механизированной, крепи, секция

...5, имеющей стоечный гидроблок 6.Секция имеет также обратные клапаны7, устройство 8 для обеспечения активного подпора с клапаном 9 и пружиной 1510, а также подводы 11,12,13 и 14 клапана,Крепь работает следующим образом.Рабочая жидкость через гидрораспределитель 1 одновременно подается в ра- -Обочую полость гидродомкрата 4 передвижения под толкатель разгрузочногоклапана стоечного гидроблока 6, в што -ковую полость гидростоек 5 и черезустройство 8 для обеспечения активного подпора - непосредственно подразгрузочный клапан стоечного блока 6,Под действием давления рабочей жидкости разгрузочный клапан открывает. -ся, а клапан 9 активного подпора пере- ЗОмещается вправо, преодолевая уилиепружины 10, Происходит разгрузкагидростойки до...

Распределительное устройство управле-ния механизированной крепью

Загрузка...

Номер патента: 848676

Опубликовано: 23.07.1981

Авторы: Юрьев, Кувшинов, Макаров

МПК: E21D 23/16

Метки: механизированной, крепью, распределительное, управле-ния

...элемента,На фиг, 1 - изображен распределитель (сливные каналы не показаны), общий вид; на фиг. 2 - то же вид сбоку; на фиг. 3 - разрез вому профилю крана; на фиг сечения крана по осям расп тельных отверстий.Распределит Р ления механизи к держит распредвыполненный в о на 1 со входом й жид8676мым .раздвижение и складывание цилиндра,Возможны и иные схемные решения,в частности запирание полости или по 5лостей цилиндра в нейтральном положении,25 30 3 84 гистралью 3 через управляемый отсечной клапан 4, который имеет толка- тель 5, взаимодействующий с кулачковым профилем 6 поворотного распределительного элемента крана 1, Кран 1 имеет отводы 7 и 8 к полостям цилиндра управления механизированными крепями (на чертеже не показаны) и отвод 9 к...

Индикатор давления для шахтныхгидравлических крепей

Загрузка...

Номер патента: 848677

Опубликовано: 23.07.1981

Авторы: Погорелов, Самохвалов, Сасов

МПК: E21D 23/16

Метки: индикатор, давления, крепей, шахтныхгидравлических

...паз корытообразного профиля, а торец - открытый паэ.Такое конструктивное решение сводит до минимума вероятность заштыбов-ки и расклинивая указателей давления, что повышает точность измерения и надежность работы индикатора.На фиг. 1 представлена конструкция индикатора давления; на фиг. 2 - сечение по А-Ана фиг. 1.Индикатор состоит из плунжерной пары 1 и 2, указателя 3 текущего и указателя 4 максимального давления, компенсирующей пружины 5, направляю8486 3щей втулки 6 с упругим ор о ,м лцом 7. Перечисленные детали заключеныв корпус 8.Указатели давления выполнены издвух полуцилиндров, причем указатель 35текущего давления имеет уступ и взаимодействует с компенсирующей пружиной 5, а указатель 4 максимальногодавления своим торцом...

Секция механизированной крепи

Загрузка...

Номер патента: 848678

Опубликовано: 23.07.1981

Автор: Богатырев

МПК: E21D 23/16

Метки: секция, механизированной, крепи

...обратные клапаны 2 с выходными камерами А переключателей 3, с камерами уп-равления Б этих переключателей и с предохранительным 4 и разгрузочным 5 клапанами, которые через секционный гидрораспределитель 6 соединены магнстрапями напора 7 и слпва 8 с насосной станцией 9.Камера входа В .переклю- чателя Э.соединена через дроссель 10 н гидромагистраль 11 распора с насо- ;50 сом 12 высокого давления Для регулирования величины срабатывания переклю чателя 3 он имеет пружину 13. В исходном положении, т.е. когда давление в гидравлических стойкахи гидро- магистралях отсутствует, переключатель Э с помощью пружкны 13, настроенной иа величину предварительного распора, изолирует магистраль 11 рас". Секция работает следующим образом.Распор...

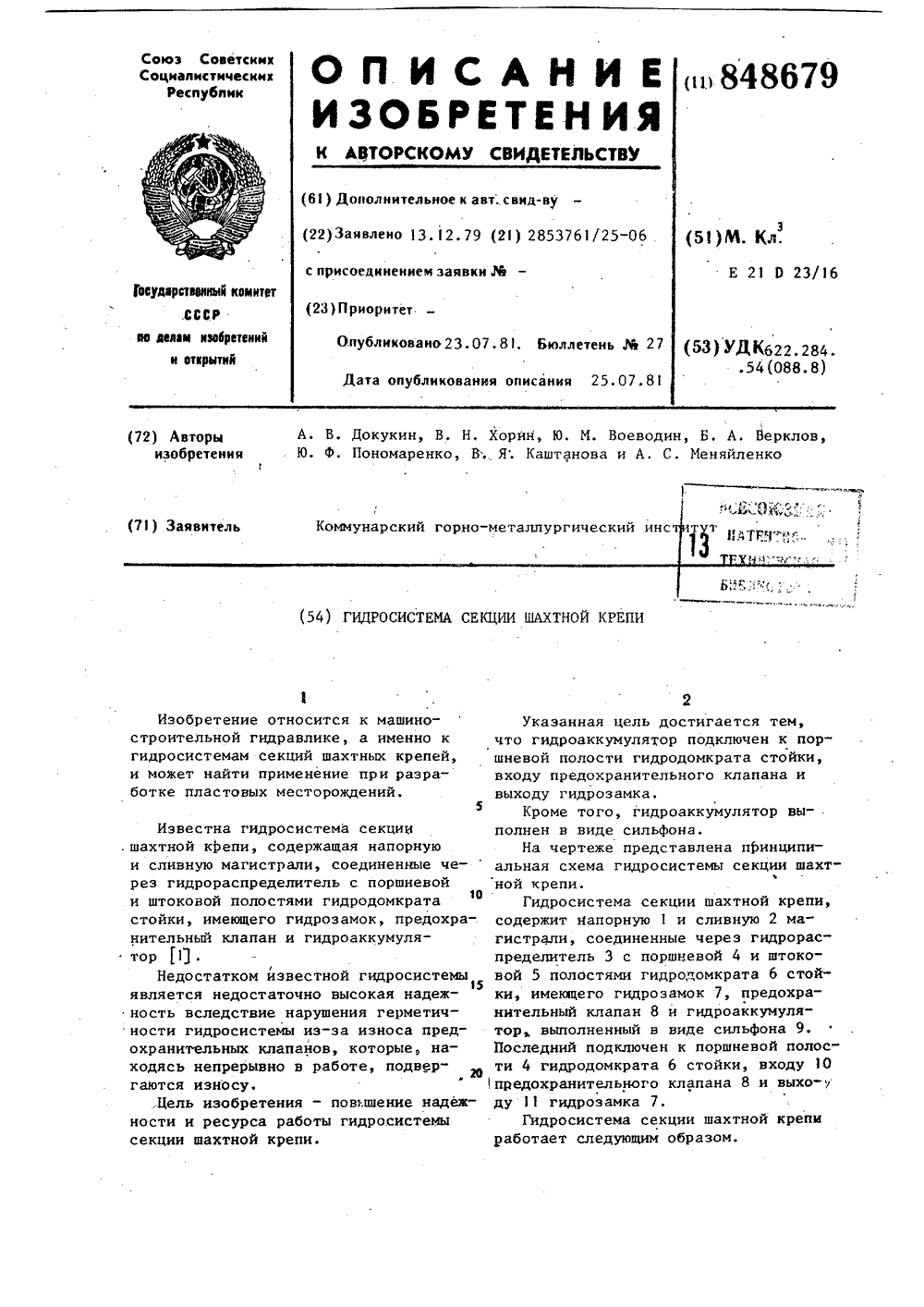

Гидросистема секции шахтной кре-пи

Загрузка...

Номер патента: 848679

Опубликовано: 23.07.1981

Авторы: Верклов, Воеводин, Пономаренко, Каштанова, Докукин, Хорин, Меняйленко

МПК: E21D 23/16

Метки: шахтной, кре-пи, гидросистема, секции

...выполненный в виде сильфона 9.Последний подключен к поршневой полости 4 гидродомкрата 6 стойки, входу 10предохранительного клапана 8 и выхо-тду 11 гидрозамка 7,Гидросистема секции шахтной крепыработает следующим образом.3 84При включении гидрораспределителя 3напорная магистраль 1 соединяется через гидрозамок 7 с поршневой полос-.тью 4 гидродомкрата 6 стойки и с сильфоном 9. При этом происходит выдвижение гидродомкрата 6 стойки и начальная деформация сильфона 9 давлением,равным рабочему давлению в напорноймагистрали 1, на этом операция распора заканчивается. Дальнейшая работагидросистемы происходит в:режиме нарастающего сопротивления. При опуска. нии гидродомкрата 6 стойки рабочаяжидкость перемещается из поршневойполости 4 в...

Секция механизированной крепи

Загрузка...

Номер патента: 848680

Опубликовано: 23.07.1981

Авторы: Батыгин, Аверкиев

МПК: E21D 23/18

Метки: секция, механизированной, крепи

...размещены соединенные с.последними гидропатроны, рабочие полости которых также объединенЫ в Общую гидросистему с поршневыми полостями гидродомкратов передвижки, кроме того в каждом осно" ванин расположены опорные ролики, укрепленные на штоках гидропатронов и контактирующие с опорными лыжами. Объединенные по принципу сообщающихся сосудов рабочие полости гидро- стоек с элементами управления представляют собой систему подпитки стоек.Гидродомкраты передвижения, гидрав" лически объединенные с гидропатронами, управляются; автономно и образуют оперативную систему передвиженйя секции.Система подпитки стоек и оперативная система образуют в совокупности гидросистему секции.Для обеспечения непрерывности передвижки и активной подпитки стоек при...

Жесткая рамная крепь из стальногопрофиля

Загрузка...

Номер патента: 850021

Опубликовано: 23.07.1981

Авторы: Харальд, Франц, Вальтер

МПК: E21D 11/14

Метки: жесткая, крепь, стальногопрофиля, рамная

...из стального профиля.Известна жесткая рамная крепь и стального профиля, включающая сегменты, установленные встык:и связанные между собой плоскими накладками на четырех болтах 11 .Недостаток такой крепи заключается в недостаточной прочности соединения, вследствие чего его разрушение наступает раньше, чем самой крепи.Известна также другая жесткая. рамная крепь из стального профиля, включающая сегменты, установленные встык сонаправленно и связанные между собой накладкамй, обхватывающими их профиль Г 23.Недостаток такой крепи заключается в сложной конструкции соединения иэ накладок специального профиля и болтов иля штырей с клиньями, вставленных в .просверленные в сегментах 25 и накладках отверстия.Цель изобретения - снйжение...

Гидросистема секции механизированнойкрепи

Загрузка...

Номер патента: 850869

Опубликовано: 30.07.1981

Авторы: Мячин, Антонцев, Иващенко

МПК: E21D 23/16

Метки: секции, механизированнойкрепи, гидросистема

...разгрузке гицродомкрата 4стойки на необхоцимую величину, послечего двухпоэиционный золотник 13 возвращают в исходное положение, т.е. в по/зицию, обеспечивающую завершение передвижки секции крепи.Преалагаемая гицросистема обеспе 10 чивает расширение функциональных воэможностей по управлению секции механизированных крепей в сложных горногеологических условиях. отводами 14, 15, 16 и 17. Отводы 14 15 соединены с выходами 18 и 19 мног позиционного гицрораспрецелителя 3, отвод 16 - со штоковой полостью 8 гицродомкрата 4 стойки, а отвод 17 - с управляющей полостью 12 поцпорного клапана 11 и штоковой полостью 9 гидроцомкрата 5 переавижения конаейера. Гиц росистема имеет обратный клапан 20 и преаохранительный клапан 21.Гидросистема секции...

Пневмобетономашина

Загрузка...

Номер патента: 853111

Опубликовано: 07.08.1981

Автор: Максимчук

МПК: E21D 11/10

Метки: пневмобетономашина

...При вращении шнека с различным шагом навивки происходит дозировка компонентов сухой смеси, транспортирование их к смесепроводу 8 и перемешиванпе. Наиболее интенсивно перемешнвание производится между последними витками шнека, чему способствуют лопатки 15 и лопасти 11. На этом участке отдозпровапным и частично перемешанным компонентам сухой смеси лопасти 11 придают вращательное движение вокруг оси шнека, а стоящие на пути движущейсяЗаказ 1564/18 Изд.488 Тираж 634 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 смеси лопатки 15 производят ее дополнительное перемешивание.Наличие прорезей 10 позволяет лопаткам 15 пересекать витки во время...

Устройство для извлечения крепи

Загрузка...

Номер патента: 853112

Опубликовано: 07.08.1981

Авторы: Постоенко, Шуплецов

МПК: E21D 13/04

Метки: извлечения, крепи

...на траверсе.На фиг. 1 и 2 изображено устройство врабочем положении, вид сбоку и спереди;10. на фиг, 3 и 4 - то же, в транспортном положении.Устройство для извлечения крепи состоит из гусеничной ходовой части 1, закрепленной на ней платформы 2, поворотного 15 кронштейна 3 с гидростойкой 4 и гидроцилиндра 5 для поворота гидростойки 4 в вертикальной плоскости, и траверсы. Основание гидростойки 4 прикреплено к кронштейну 3, опорой для нее служит пята 6.20 Траверса состоит из балки 7 с шарнирноустановленными по концам упорами 8 и 9, причем упор 8 снабжен захватом 10. На траверсе установлены два направляющих ролика 11 для гибких элементов 12 с зах ватами 13 и гидроцилиндр 14 для извлечения стоек крепи.Устройство для извлечения крепи...

Способ упрочнения угольногомассива

Загрузка...

Номер патента: 853113

Опубликовано: 07.08.1981

Авторы: Боровиков, Кузин, Томашевский

МПК: E21D 20/00

Метки: угольногомассива, упрочнения

...необходимой глубины.На фиг. 1 представлена схема работ по упрочнению угольного массива; на фиг,2 - разрез А - А на фиг. 1.Работы по упрочнению угольного массива начинаются с выбуривания в ослабленном угле скважины 1 диаметром 45 - 60 мм на возможную длину (15 - 20 м), Затем в скважине 1 устанавливается герметизирующее устройство 2 и нагнетательной установкой 3 подается в скважину упрочняющий раствор, например, следующего состава, /,: смола марки УКС 48 (по весу сухого остатка), щавелевая кислота 1 - 3, вода 49 - 51, время затвердевания которого составляет 0,5 - 1,5 ч. В конце нагнетания скважину заполняют раствором следующего состава, %: смола УКС 48, щавелевая кислота 0,5 - 1,0, вода 51 - 51,5, время затвердевания которого в 2 - 3...

Устройство для предварительногоукрепления ctehok скважин

Загрузка...

Номер патента: 853114

Опубликовано: 07.08.1981

Авторы: Заневчик, Ладыженский, Спиваков, Ротарь

МПК: E21D 21/00

Метки: скважин, ctehok, предварительногоукрепления

...т устройство снабжено возвратной тр сменной кали 6 рующей головкой, возвратная труба жестко закреплен ри подающей трубы, а калибрующ ловка закреплена на торце возврати бы, и имеет проемы для возврата ков твердеющего материала.Для нанесения равномерного слоя на поверхность скважины на наружной поверхности подающей трубы могут быть выполнены центрирующие элементы.На фиг. 1 изображено устройство жине; на фиг. 2 - разрез А - Ана фиг. 3 - разрез Б - Б фиг. 1.аказ 1564/20 Изд.488 Тираж 634 ПодписноеПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 ипография, пр. Сапунов наружной поверхности подающей трубы закреплены центрирующие элементы 6.Устройство работает следующим образом.По...

Односводчатая станция метрополитена

Загрузка...

Номер патента: 855132

Опубликовано: 15.08.1981

Авторы: Шкута, Айвазов, Лысяк

МПК: E02D 29/00, E21D 13/00

Метки: станция, метрополитена, односводчатая

...элемент стен выполнен с наружным опорнымвыступом, причем элементы каждой стены,примыкающие к лотку, объединены между собой по длине станции распределительной балкой.При этом в каждом элементе стен, примыкающем к лотку, может быть образованаоткрытая с внутренней стороны полость подраспрелелительную балку, Кроме того, каждая распределительная балка может бытьзаанкерена в грунт.. На чертеже изображена конструкциястанции, поперечное сечение.Предлагаемая станция метрополитенавключает свол 1 из элеентов 2, опертый настены элементов 3, име 1 ощих опорные выступы 4, Замыкается конструкция сборнымлотком иэ элементов 5. В нижних элементахстен могут быть образованы открытые свнутренней стороны полости 6, в которыхустраивается сборная или...

Балка перекрытия шахтной крепи

Загрузка...

Номер патента: 855182

Опубликовано: 15.08.1981

Авторы: Егоров, Данилин, Чечельницкий

МПК: E21D 17/00

Метки: балка, шахтной, крепи, перекрытия

...смещаются относительно друг друга ипозже разрушаются по отдельности.Цель изобретения - увеличение удельной прочности перекрытия.Поставленная цель достигается тем, что,промежуточный элемент выполнен с линейно возрастающей амплитудой от оси к боковой поверхности, а спрягаемые поверхностисоставных элементов балки выполнены в виде впадин и выступов, повторяющих формупромежуточного элемента. На фиг. 1 ивображена балка, общий вид;на фиг, 2, 3 - разрез А-А на фиг. .Предлагаемая конструкция балки перекрытия шахтной крепи включает в себя составные элементы 1 и 2, которые изготавливаются, например, из полимерных материалов и промежуточного элемента 3, изготавливаемого нз конструкционных сталей, Сопря.1 В гаемые поверхности составных...

Грейферная породопогрузочная машина

Загрузка...

Номер патента: 855211

Опубликовано: 15.08.1981

Авторы: Кузнецов, Гуменников, Осадчих

МПК: E21D 1/04

Метки: грейферная, породопогрузочная

...ирно установлена под полком с воэможност кальной плоскости.показано устройство грейогрузочной машины.содержит пневмогрейфер лебедку 2, которая установческом полке 3. Канат подогрейфера 1 пропущен через ок 5, прикрепленный к35 3 8882шарнирно-поворотной раме 6, и закреплейна этой раме 6. На шарнирно-поворотнойраме 6 крепится второй канат 7 к лебедке 8. Пневмогрейфер 1 подвешивается спомощью полиспастного блока 9.5Управление породоногрузочной машинойосуществляется с места установки лебедок 2 и 8, оборудованного воздушным краном управления пневмозатвором грейфера1, Лебедка 2 установлена так, что пневмогрейфер 1 стремится под действиемсобственной тяжести повернуть раму 6 иприблизиться к одной из стенок ствола.Вторая лебедка 8 перемещает...

Проходческая лестница

Загрузка...

Номер патента: 855212

Опубликовано: 15.08.1981

Авторы: Леонов, Тюркян, Кирилюк, Кухаревский, Новик, Потукаев, Хохлов

МПК: E21D 7/00

Метки: лестница, проходческая

...на крайних несущихэлементах, полукольца установлены на несущих элементах шарнирно, соединены споручнями посредством захватов, а площааки выполнены съемными, причем продольные несущие элементы, поручни и полукольца выполнены гибкими,На фиг, 1 изображена предлагаемаялестница, вид спереди; на фиг. 2 - то же,вид сбоку; на фиг. 3 - то же, вид сверху; на фиг. 4 - узел крепления полукольца к несущему элементу.Лестница включает три гибких несущихэлемента 1-3, Между элементами 1, 2и 3, 2 установлены перекладины 4, амежду элементами 1 и 3 - гибкие откидные ограждаюшие полукольца 5. Междуэлементами 1 и 2 и 3 и 2 в шахматномпорядке установлены съемные площадки 6.Вдоль лестницы протянуты канатные поручни 7, оконтуривающие полукольца 5 иплошадки 6,...

Машина для томпонажа и набрызгбетонирования горных выработок

Загрузка...

Номер патента: 855213

Опубликовано: 15.08.1981

Авторы: Великий, Богатиков, Пиньковский, Усатенко, Глушко, Хрон, Штепа

МПК: E21D 11/10

Метки: выработок, набрызгбетонирования, томпонажа, горных

...ее приемного бункера 2, устанавливается разгрузочно-подающее устройство 9. 11 ри ус-тан овне разгрузочно-подающего устройств:.; егэ ходовые колеса 20 откидываются и стопорятся в верхнем положении, при этом опорой устройства 9 слу хат на:- 45 правляющие 19, охватывающие головк рельс.Под разгрузочно-подающее устройство 9 подается обычная шахтная вагонетка 21 с сыгу г:.мя составляющими бетонной смеси, во внутрь котОООЙ до загрузки уло.-, 55 О жено съемное днище из эластичного мате= риала 13 разгрузочноподающего устройстьа 9;аким образом, чтобы петли 15 сьемног;о днища в верхней части шахтной5 вагонетки 21 в загружеяяом состоянии сыпучпмп материалами нахедпггись в свобод- ном состоян"-:и. Затем захваты 12 домкра-. тов 11 заводятся в петли...

Податливое соединение для крепи

Загрузка...

Номер патента: 855214

Опубликовано: 15.08.1981

Авторы: Лисичкин, Лондон, Мининберг, Хуторной

МПК: E21D 11/14

Метки: крепи, соединение, податливое

...из скобы, вала и эксцентриков с криволинейной рабочей частью )21.Недостатком этих конструкций являет ся невозможность самонастройки соедине ния на заданный диапазон сопротивления.Цель изобретения - обеспечение самонастройки соединения на заданный диапазон сопротивления.Поставленная цель достигается тем, что рабочая криволинейная часть выполнена в виде упругого элемента.На фиг. 1 изображено податливое соединение в сборе, общий вид, разрез А-А на фиг. 2, на фиг. 2 - упругий эксцентрикПодатливое соединение состоит из скобы 1, вала 2 и упругих эксцентриков 3рабочая часть которых выполнена в в дкриволинейного бруса с ограничителями6 и элементов крепи 4 и 5,Монтаж соединения осуществляется следующим образом,В месте нахлестки элемент 4и...

Узел податливости шахтной металлической крепи

Загрузка...

Номер патента: 855215

Опубликовано: 15.08.1981

Авторы: Патрикеев, Брайцев, Батуринцев

МПК: E21D 11/14

Метки: податливости, крепи, узел, металлической, шахтной

...металлической крепи включает фигурную скобу, гайки, Ч-образные элементы профиля и планку, установленную параллельно боковой стороне профиля. На чертеже показан пример конструктивного выполнения узла податливости шахтной металлической крепи.Узел попатливости состоит иэ сегменттов 1 и 2, выполненных из Ч -образного профиля, соепиненных внахлестку и скрепленных фигурной скобой 3, планкой 4 и гайками 5, Сегменты, расположенные в веркней части стойки, взаимодействуют с веркняком, установленным на опорах.Узел податливости шахтной металлической крепи работает следующим образом.Под действием сил горного давления сегменты 1 и 2 перемешаются относительно друг друга. Сила реакции, возника 5 ющая при этом, т.е. рабочее сопротивление крепи,...

Способ крепления горных выработок в условиях многолетней мерзлоты

Загрузка...

Номер патента: 855216

Опубликовано: 15.08.1981

Авторы: Розенбаум, Громов, Слепцов, Кругликов, Иванов

МПК: E21D 11/14

Метки: мерзлоты, горных, многолетней, выработок, условиях, крепления

...использования крепежного материала.Цель изобретения - повышение эффек-тивности закрепления горных пород и обеспечение многократного использования крепи.Поставленная цель достигается тем, что шпуры бурят до их взаимного пересечения и пропускаю выл полненный в виде трос ляют в выработке.На чертеже изображ анкер, общий вид.Анкер включает пере ры 2, гибкий трос 3, шайбу 6, гайку 7, и в троса, вместо винта м встаьленный в петлю н уривания в породу 1 кровлиин конец торса 3, выпопе петли 4, пропускают черезвают на верхняк 5, а второйпродевают через отверстиечерез шайбу 6, после чего. клином натягивают трос,рхняк к кровле и скрепляяслои пород. При етом, несущаезакрепляющего тего прочности3 Ф ормула изобретения Способ крепления горных...

Узел жесткого соединения элементов арочной крепи из спецпрофиля

Загрузка...

Номер патента: 855217

Опубликовано: 15.08.1981

Авторы: Глушко, Штепа, Усатенко, Стадничук, Евтушенко, Ягодин

МПК: E21D 11/14

Метки: узел, элементов, арочной, крепи, спецпрофиля, соединения, жесткого

...выполнепластин, жестко соединенныкэлементов крепи из спецпрофилимодействующих между собойчастью.На иг. 1 и б ажен ф зо р узел, общ й вид,на фиг, 2 - вид А на фиг. 1.Узел жесткого соединения элементоварочной крепи из спецнрофиля состоит изскобы 1 хомута, планки 2 с гайками 3пластин 4 и 5, жестко присоединенных кстойке 6 и верхняку 7, комут устанавливается в отверстия 8.Сборка и работа данного узла жесткого соединения элементов арочной крепизаключается в следующем,В горной выработке устанавливаютсягстойки 6, у которых на верхних концах свнутренней стороныпрофиля к днищу жестко присоединены пластины 5. Затем укладывают на стойки веркняк 7 с жестко присоединенными пластинами 4 таким образом,чтобы торцы пластин 5...

Межрамная стяжка крепи

Загрузка...

Номер патента: 855218

Опубликовано: 15.08.1981

Авторы: Шишов, Алферов, Шаповал

МПК: E21D 11/15

Метки: стяжка, крепи, межрамная

...рядом отверстий.Такое выполнение межрамной стяжки крепи позволяет применить ее с любым типоразмером спецпрофиля, ускорить процесс монтажа крепи и значительно сократить расход металла.На фиг, 1 изображена межрамная стяж. ка крепи, общий вид, на фиг. 2 - то же для первой от забоя арки постоянной крепи.Мажрамная стяжка крепи состоит из распорньтх элементов 1; выполненных с рядом отверстий, левой 2 и правой 3 скоб и клина 4, Как левая 2, так и правая 3 скобы с одного конца выполнены в виде крючьев, а с другого конца - в ви де петель.Установка межрамной стяжки производится следующим образом.Левую скобу 2 вводят крючком в соответствующее данному типоразмеру спецпрофиля отверстие распорного элемента 1;опирающегося на постоянную крепь 5...

Динамометрический элемент крепи

Загрузка...

Номер патента: 855219

Опубликовано: 15.08.1981

Авторы: Троян, Литвинский

МПК: E21D 11/15

Метки: динамометрический, крепи, элемент

...- обеспечожности замера касательных нагрузок.Эта цель достигается тем, что нижняя плита снабжена. секторами для рег страции продольных деформаций упругих элементов, а отверстия в нижней плите больше диаметра эамерных штоков на ве,личину расчетных продольных перемеше ний верхней плиты.На фиг. 1 изображен динамометрический элемент (затяжка) в продольном разрезе., вид сбоку; на фиг, 2 - го же, ввд снизу.Дии ий алЮР 7 узк Й аж 627 Подписно Заказ 6855/47 илиад ППП "Патент д, ул, Проектная, 4 3 85521 верстия 5 выполнены диаметром, больше диаметра зайерных штоков 4 на вели-, чийу расчетных продопьных перемещений верхней плиты 1. Для измерения перемещений верхней плиты 1 отнбситедьно ниж5 ней 2 предусмотрено отсчетное устройство 6 с секторами 7....

Способ крепления подготовительных выработок нижних слоев мощных угольных пластов

Загрузка...

Номер патента: 855220

Опубликовано: 15.08.1981

Авторы: Громов, Кругликов, Андранович, Розенбаум

МПК: E21D 13/02

Метки: нижних, выработок, крепления, слоев, пластов, подготовительных, угольных, мощных

...на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2;на фиг. 4 - разрез В-В на фиг. 2.Крепление подготовительных выработок нижних слоев производят следующим образом,При погашении выработок 1, пройденных в условиях многолетней мерзлоты по верхнему слою 2 мошного пласта и закрепленных анкерной крепыш 3, производят3 8882 выемку врубовйх щелей 4 в нижележаа щем слое 5.Выемку щелей 4 производят со стороны выработанного пространства на сопряжении очистного забоя по мере его подвигання., Работы по воэвеавию крепи для выработки нижележащего слоя 5 выполняют под защитой крепи сопряжения 6, примыкающей к крепи 7 очистите о забоя. По мере выемки врубовых щелей 4 их 1 о заливают водой из трубопровода 8. Одновременно заливают водой почву выработки 1 за...

Крепь для подземных выработок

Загрузка...

Номер патента: 855221

Опубликовано: 15.08.1981

Авторы: Кулагин, Антонов, Сильвестров

МПК: E21D 13/04

Метки: подземных, крепь, выработок

...4 все время сохраняется зазор, создание которого обеспечивается наличием ,клиньев 13, прикрепленных к задним кон цам профилей 9 и распором вверх передК кружальной арке 10 шарнирно подве 40 шены телескопические стойки 14 с гидравлическими ипи винтовыми домкратами 15, Стойки 14 служат одновременно дпя поддержания через арку 10 передних концов козырьков 4 и в качестве балок крепления 45 лба забоя. Между грунтом лба.забоя и телескопическими стойками 14 заложены доски 16 лобовой забирки.Для перемещения секции крепи в продольном направлении служат двухходовые цилиндры 17, помещенные в зазор 5 между обделкой свода и парйой, причем полые штоки 18 гидроцилиндров шарнирно соединены с кружальной аркой 10, а на самих. гидроцилиндрах имеются...

Анкерная крепь

Загрузка...

Номер патента: 855222

Опубликовано: 15.08.1981

Авторы: Боронов, Широков, Лидер

МПК: E21D 21/00

Метки: крепь, анкерная

...плиткой 6, и натяжной гайки7, Стержень 1 приварен точечной свара копьцевой упор 8 и продольныйуп 9, Упорная шайба 5 выполненапругой листовой стали в форме звеи со шлицевым пазом 10 для уста- .ковки на продольном выступе 9 стержня1, Цилин,щическая емкость 3 выполненаиз эластичного мягкого материала, например резины толщиной 0,5-2 мм.Анкерную крепь устанавливают следующим образом.При изготовлении анкера после прлваривания к стержню 1 кольцевого упора 8и продольного выступа 9 надевают настержень 1 упорную шайбу 5 и цилиндрическую емкость 3,насыпают в последнююсыпучий материал 4(крупнозернистый песок) и навинчивают замковую гайку 2 доирижатия зайкой (или специальной шайбой)сыпучего материала и утапливания еенутрь емкости. Собранный таким...

Устройство для крепления горных выработок

Загрузка...

Номер патента: 855223

Опубликовано: 15.08.1981

Авторы: Горбунов, Счастливцев, Нагорный

МПК: E21D 23/00

Метки: горных, выработок, крепления

...и стоек постоянной крепи 35 17; с которыми оно было связано замками 2 и 18, и укладывается на стоп-крепеустановщик 5. При помощи манипуляторов 6 на каркас 1 укладываются верхняки 3 и затяжки 4 постоянной крепи. 40 Стол 5 передвигается по направляющим 14 под распорно-поддерживающую секцию 7 и выдвигается в положение "ожидания". По мере продвигания забоя, на рассго якие, краткое длине перекрытия, смонтированного на каркасе, проиэвадигая снятие распора распорных гидростоек и распарно-поддерживающая секция 7 передвигается нужными домкратами передвиже - .ния 13.50оВ это время каркасы 1 опираются на поддерживающие гидростойки 11 поддерживающей секции 8, Обнаженное пространство кровли выработки между перекрытием 10 распорнмподдерживающей...

Ограждение механизированной крепи

Загрузка...

Номер патента: 855224

Опубликовано: 15.08.1981

Авторы: Шутько, Гордиенко, Борисов

МПК: E21D 23/04

Метки: крепи, ограждение, механизированной

...шарнирно со-единенных между собой к установленныхс возможностью взаимодействия звеньево упорами в крайних положениях щитков.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРМ 378385, кл, Е 21 В 23/00, 1969.2. Авторское свидетельство СССР)Ь 573898 э кл, Е 21 Э 23/04 ф 19741 прототип). 3 85522ностью взаимодействия звеньев с упорамив крайних положениях щитков.Такая конструкция ограждения позволяет при меньшем количестве щитковиметь большой диапазон раэдвижности, кв период рабочих процессов (раздвижностьи складывание) перемешаться щитком только в попЕречном направлении с сокращением заданной прямоугольной конструкцииограждения в любом диапазоне его раздвкжности, что обеспечивает нормальнуюего работу при...
