E04C 3/02 — балки; прогоны; фермы или подобные конструкции, например, полуфабрикаты; сборные дверные и оконные перемычки; переплеты

Шарнирное соединение для узлов ферм

Загрузка...

Номер патента: 10535

Опубликовано: 31.07.1929

Автор: Грейм

МПК: E04C 3/02, E04B 1/58

Метки: ферм, соединение, узлов, шарнирное

...с наружныюи шарнирными шайбами 10. С помощью этого расположения можно соединить в одном узле наибольшее возможное количество стержней ферм.Вместо того, чтобы зажимать части 7 стержней двумя шарнирными шайбами 10, их можно также выполнить в виде вилки, таким образом, чтобы они охватывали только одну шарнирную шайбу. Фиг. 6 изображает, напр вилкообразные концы 17 двух стержней с расположенной между ними одной шарнирной шайбой 110, на которой с обеих сторон имеются реборды в форме окружности. Для того, чтобы вилки 17 не могли быть излишне сжаты, в последние вложены прокладки 18, которые со стороны торцев, так же как и охватывающие их внутренние стороны соедительдых вилок 17, могут быть, снабжены круговыми пазами и гребняюи, и...

Строительный элемент

Загрузка...

Номер патента: 51838

Опубликовано: 01.01.1937

Автор: Горнов

МПК: E04C 3/29, E04C 3/02

Метки: строительный, элемент

...сбоку); фиг. 2н 3 в поперечн разрез элементав двух вариантах; фиг. 4 в час элемента в продольном разрезе.Строительный элемент (балка) состоит из двух поясов 1 и волнистойстенки 2. Пояса имеют форму коробок или труб с продольной щелью.Волнистая стенка 2 вставлена в этущель и втоплена в бетон (или другоевяжущее вещество), заполняющийпояса 1,Волнистая стенка, без ущерба дляее устойчивости, может быть болеетопкой по сравнению с гладкой стенкой и безупречно передает скалывающие усилия,Волнистая стенка может быть не только сплошной, но и сквозной. В плане балка может быть прямой и изогнутой. Направление ложбин волнистой стенки может быть не только перпендикулярным к стенке, но и наклонным. У опор может быть двойная стенка с...

Шпренгельная ферма (балка)

Загрузка...

Номер патента: 65455

Опубликовано: 01.01.1945

Автор: Дембовский

МПК: E04C 3/02

Метки: шпренгельная, балка, ферма

...у фермы, а другим концом укреп на противоположной половине мы,к нижним узлам ее. олиойки иены злам тены ферПредмет изобре тв. оедактор Д, А. Михайлов Техн, редактор М. В. Смолякова А 06608. Подписано к печати 9 гЧ 1-1947 г. Тираж 500 экз. Цена 65 к. Зак. Типография Госпланиздата им. Воровского, КалугаИзобретение имеет целью усавершенствовать конструкцию шпренгельной фермы с криволинейным нижним поясом, стойками и косыми тяжами. Особенностью предложенной фермы является то, что косые тяжи соединяют опорные узлы фермы (балки) с узлами нижнего пояса на противоположной половине фермы. Таким расположением тяжей имеется в виду увеличить жесткость фермы при работе ее, главным образом при несимметричной нагрузке.На схематическом чертеже...

Устройство стыка элементов сборных строительных конструкций

Загрузка...

Номер патента: 68853

Опубликовано: 01.01.1947

Автор: Уткин

МПК: E04B 1/58, E04C 3/02

Метки: строительных, стыка, сборных, конструкций, элементов

...то, что фланцы выполнены в виде двугранного угла, на одном элементе - входящего, на другом - выступающего.На фиг. 1 схематически изображен фасад предлагаемого стыка металлической прокатной двутавровой балки; на фиг. 2 - разрез по А - Б фиг. 1; на фиг. 3 - фасад стыка железобетонной балки; на фиг, 4 - разрез по В - Г фиг. 3; на фиг, 5 - фасад стыка, устраиваемого на клееной конструкции из досок; на фиг. б - фасад стыка пояса формы, например, стропильной; на фиг. 7 - разрез по Д - Е фиг. б,Стык устраивается путем углового выреза вертикальной стенки стыкуемого элемента с последующим прикреплением к элементу фасонных фланцев, например, из уголков 7. Уголки прикрепляются вдоль кромок выреза с обеих сторон вертикального листа каждой...

Способ изготовления составных балок

Загрузка...

Номер патента: 68974

Опубликовано: 01.01.1947

Автор: Деревягин

МПК: E04G 21/12, E04C 3/02

Метки: балок, составных

...при помощи стяжных хомутов. Это можно производить в станке служащем для изготовления балок.Предмет изобретения Способ изготовления составных балок, при котором элементы, составляющие балку, изгибают до установки связей, отличающийся тем, что после установки связей балку загружают до полного У 1 ли частичного уничтожения строительного подъема за счет пластических деформаций в соединениях., Веретенников.185 едактор В составных балках для компенсации их прогиба применяют так называемый конструктивно-строительный подъем, т, е. предварительный выгиб, Однако в некоторых случаях, например, в междуэтажных перекрытиях строительный подъем мало желателен, с другой стороны, весьма желательно повысить жесткость составных балок.Предлагаемый способ...

Стенд для изготовления предварительно-напряженных, преимущественно железобетонных пролетных строений

Загрузка...

Номер патента: 123443

Опубликовано: 01.01.1959

Авторы: Дубров, Минчин, Баренбойм, Ройзман

МПК: B28B 7/16, E04C 3/02

Метки: железобетонных, пролетных, преимущественно, стенд, строений, предварительно-напряженных

...работающие на изгибающии момент.К упорам стенда с помощью комплекта тяжей 3 крепятся металлические подвижные упорные щиты 4, разрезанные по высоте на две части с вкладышем 5 между ними. В щитах имеются отверстия для пропуска пучков, расположение которых в щитах соответствует заданному распсложению пучков на их выходе из торцов пролетного строения. упора о е и вос- считаныМ )23443Арматурные пучки устанавливаются на стенде в заданное положенне (соответствующее положению пучков в пролетном строении) следующим образом.фПрямолинейные пучки б заводятся в соответствующие отверсгия упорных щитов, и их концы закрепляются в конических анкерах, уста 1 авливаемых на упорных щитах.Криволинейные пучки 7 закрепляются на упорных щитах стенда...

Пространственная ферма, образованная нижней и верхней параллельными решетчатыми с треугольной ячейкой плоскостями

Загрузка...

Номер патента: 131067

Опубликовано: 01.01.1960

Автор: Шмелев

МПК: E04C 3/02

Метки: параллельными, треугольной, пространственная, образованная, ферма, плоскостями, решетчатыми, нижней, ячейкой, верхней

...азованная нижней и верхней паральной ячейкой плоскостями, соединенями, которые являотся гранями обракостями пирамидальных обьемов, отумсцьшсцця вдвое свободной длины плоскости стержней, последние пере- по три в середине, образуя при этом инами равновеликих треугольных пни в отношении друг друга ца 60. Пространственная ферма, обр лельными решетчатыми с треугол ными мекду собой в узлах стержц зусмых в пространстве между плос ли чающа яся тем, что, с целью СОСДИЦЯЮЩИХ ПИЖ 1 ЮЮ И ВСРХНЮ 10 сска 1 отся и соединяются взаимно объемы соединенных своими вери рамид с основаниями, повернутым Известные пространственны цсй параллельными решетчатым соединенными между собой в узл Сжатые стержни, являясь гран плоскостями пирамидальных об...

Составная балка швеллерного сечения ломаного очертания

Загрузка...

Номер патента: 151461

Опубликовано: 01.01.1962

Автор: Тоцкий

МПК: E04C 3/02

Метки: швеллерного, ломаного, составная, сечения, очертания, балка

...выполненная из четырех элементов, вид сверху,Расчеты показали, что наличие одного стыка в такой балке, загруженной равномерно распределенной вертикальной нагрузкой, снижас, величину максимального бимомента в 4 раза, а величину максимально - го полного крутящего момента - в 2 раза.При этом величина секториальных нормальных, напряжений, являющихся функцией бимомента, в месте стыка - середине балки, то есть там, где найряжение от поперечного изгибающего момента имеют максимальное значение, оказывается равной нулю.При наличии трех стыков максимальная величина бимомента уменьшается в 16 раз против величины бимомента в обычной швеллерной балке; величина полного крутящего момента уменьшается в 4 раза.Сектором сборного железобетона НИИсельстрой...

Пролетное строение крана

Загрузка...

Номер патента: 248934

Опубликовано: 01.01.1969

Авторы: Крутилин, Колганов, Котельников, Абрамович

МПК: E04C 3/02, B66C 5/02

Метки: строение, пролетное, крана

...строение состоит из двух боковых листов 1 и 2, изогнутых по дуге радиуса 1 т. Верхние кромки листов приварены к стенке двутавровой балки 3, несущей подтележечный рельс 4. По рельсу перемещается 10 опорное ходовое колесо 5 грузовой тележки.Между нижними кромками боковых листов1 и 2 укреплена корытообразная балка 6, полки которой обращены вниз. Внутренние полки служат направляющими для удерживающих 15 колес 7 грузовой тележки. Между балками 3и б установлены вертикальные трубчатые стойки 8. К внутренней стороне боковых листов 1 и 2 приварены ребра 9 и 10, расположенные по длине пролегного строения. Стопки 8 сов.20 местно с ребрами 9 и 10 выполняют роль поперечных диафрагм, Местная прочность и жесткость верхнего пояса двутавровой...

Стык оболочки трубобетонной колонны

Загрузка...

Номер патента: 321606

Опубликовано: 01.01.1971

Авторы: Донецкий, Харин, Научно

МПК: E04B 1/38, E04C 3/02

Метки: трубобетонной, оболочки, колонны, стык

...стык оболо:гки трубобетонцой колонны и ригеля, образующих кар(ас многоэтажного здания и сооружения.Известная конструкция связана с необходимостью установки стыковых фасоцок, привариваемых к поверхности трубы или жс пропускаемых внутрь конструкции, что усложняет конструкцию стыка и его монтаж.Цель изобретения - упрощение монтажа стыка и повышение его надежности, Достигается это тем, что в предлагаемом стыке в обо. лочке трубобстоццой колонны выполнен вырез на высоту ригеля, в котором расположен его конец с укрепленными ца нем ребрами жесткости, имеющими кривизну, соответствующую кривизне оболочки. ющис вырез в ооолочкс. Радиус кривизны рс. бср жестОсти соотвстств) ст 13 адиусу 1 рцвизны ооолочки колонны.Стык выполнягот...

359356

Загрузка...

Номер патента: 359356

Опубликовано: 01.01.1972

Авторы: Нтно, Илленко

МПК: E04C 3/02

Метки: 359356

...оболочку, отличающаяся тем, что, с целью рационального распределения усилий между элементами балки, сердечник выполнен составным из соединенных между собой, например с помощью клея, продольных элементов, концы которых жестко заанкерены в опорах, а оболочка соединена с сердечником, например с помощью клея, и имеет пролет меньший пролета между опорами. женная балка. 15 порах 1 конца.к 3, заключенсоедимощью 2 кото- есткая рисоединением заявки1В известной балке с закрепленными нрах концами, включающей гибкий сердзаключенный в жесткую оболочку, не очивается рациональное распределениемежду ее элементами.С целью рационального распределенлия между элементами в предложенноке сердечник выполнен составным изненных между собой, например с поклея,...

Балка с перфорированной стенкой

Загрузка...

Номер патента: 391245

Опубликовано: 01.01.1973

Авторы: Березин, Вроно, Вител, Бобровников

МПК: E04C 3/02

Метки: стенкой, перфорированной, балка

...по высоте с отдельными жестко соединенными между собой частями, одна из которых, меньшего поперечного сечения, выполнена из материала большей прочности, чемпрочность материала другой части балки,Кроме того, отношение высоты одной части 2стенки балки к высоте стенки меньшего поперечного сечения 0,5 - 1.На фиг. 1 изображена предлагаемая балкас перфорированной стенкой, фасад; на фиг,2 - то же, поперечное сечение по А - А на 2фиг. 1.Балка выполнена составной из двух частей 1 и 2, жестко соединенных между собой свар. кой 3.Часть 2 балки, меньшего поперечного сечения, и примыкающий к ней пояс 4 выполнены из материала большей прочности, например из низколегированной стали марки 1412, а часть 1 балки, большего поперечного сечения,...

Сталежелезобетонная балка

Загрузка...

Номер патента: 452654

Опубликовано: 05.12.1974

Авторы: Клименко, Шеховцев

МПК: E04C 3/02

Метки: балка, сталежелезобетонная

...показатели конст нрукции,Целью изобретения является обеспечение возможности передачи на бетон усилияпредварительного напряжения арматуры.Это достигается тем, что установленныйв нижнем поясе балки лист выполнен предварительно напряженным и имеет размещенные на его концах упоры, причем листжестко соединен со стальным листом верхнего пояса поперечными стержнями. На фиг. 1 изображена предложеннаябалка, продольный разрез; на фиг, 2 разрез по А-А фиг. 1,Балка включает пространственный арматурный каркас, состоящий из стальноголиста 1 растянутой зоны, стального листа 2, сжатой зоны балки, соединенцыхдруг с другом стержнями 3, которые одновременно являются анкерующими элементами стальных листов. Лист 2 выполняетсяиз обычных углеродистых...

Способ образования проема в стене

Загрузка...

Номер патента: 510571

Опубликовано: 15.04.1976

Автор: Григорьян

МПК: E04C 3/02

Метки: проема, образования, стене

...ца к мя устройства п Изобретение относится к области строительства, а именно к способам образования проемов с нссущимц железобетонными монолитными перемычками в существующих степа., из каменной или кирпичной кладки. 5Известен способ образования проема в существующей стене, заключающийся в установке над будущим проемом металлических несущих элементов с обеих сторон стены, с последующим удалением кладки в месте проема. 10 Для установки металлических несущих элементов в стене выбивают нишу по размерам элемента,Недостатком известного способа является то, что при создании ниш по размерам несу щих элементов в стеце появляются трещины.Цель изобретения - обеспечить передачу нагрузки от вышележащей кладки на кладку под перемычкой на время...

Вантовая ферма

Загрузка...

Номер патента: 514075

Опубликовано: 15.05.1976

Автор: Лоевский

МПК: E04C 3/02

Метки: вантовая, ферма

...яустранение влияния удлинения нижнегфермы на ее несущую способность.Поставленная цель достигается темопорные узлы снабжены натяжными блшарнирно укрепленными на концах вепояса и имеющими связанные междурычаги разновеликих радиусов.Нижний гибкий пояс вантовойет форму веревочного многоуголветствующего постоянным вертиловы м н агр узка м.На фиг, 1 и 2 показанадвух проекциях; на фиг. 3на фиг. 1; на фиг. 4 - натВантовая ферма включани пояс 1, гибкий нижнийи орные узлы 4. Опорные узлы 4 снабжены натяжными блоками, которые имеют связанные между собой рычаги 5, 6 разновеликих радиусов (К, г) и шарнирно закреплены на концах верхнего 5 пояса.При удлинении нижнего гибкого пояса происходит опускание всей вантовой фермы и устранение...

Несущий строительный элемент

Загрузка...

Номер патента: 516796

Опубликовано: 05.06.1976

Авторы: Зайдман, Никиреев, Куперман, Сергеев, Ливщиц

МПК: E04C 3/02

Метки: несущий, строительный, элемент

...н нии может быт шно использован, н ах, ригепях, в виде 25 ример в лег л технологии изготовления строительных элементов И. Ш, Куперман, Ю. В. СергеевЗайдман фиг. 2 - разрез по А-А на фиг. 1; на фиг, несущий строительный элемент с многопанельной рамой; на фиг. 4 - разрез по 1-Б на фиг. 3; на фиг. 5 - разрез по В-В на фиг. 3; на фиг. 6 - дан вариант выполнения несущего строк .алиного элемента для использования его в качестве, например подкрановых балок, колонн, ригелей; на фиг. 7, 8 - варианты соединения элемента п использовании его в складчатых покиз уголка, тавра, ш оброднопанельную или сдополнительными ре р естк513граней складок в складчатых покрытиях, Впоследнем случае , т.е. при использованиипредлагаемого элемента в качестве...

Металлическая балка

Загрузка...

Номер патента: 560957

Опубликовано: 05.06.1977

Автор: Фридкин

МПК: E04C 3/02

Метки: металлическая, балка

...балки.Поставленная цель достигается тем, чтоверхняя полка соединена со стенкой балкичерез расположенную по верхней кромкебалки упругую прокладку и сходящиеся книзу продольные накладки ломанного очертания с ребрамн жесткости, примыкающими кстенке балки.На фиг. 1 - подкромовая балка общийвид; на фиг, 2 - разрез А-А на фиг. 1; нафиг. 3 - Разрез Б-Б фиг. 1 и узел 1; нафиг. 4 - разрез В-В фиг. 1,Верхний пояс балки, выполненный в виде фасонного элемента 1, свободно опертна стенку 2, жестко прикрепленную, например, на сварке, к нижнему поясу 3. К полкам фасонного элемента 1 жестко прикреплены сходящиеся книзу продольные накладки 4 при помощи высокопрочных болтов 5,56095 7 Такие же болты прикрепляют нижние кромки накладок 4 к стенке 2....

Длинномерная строительная конструкция

Загрузка...

Номер патента: 567797

Опубликовано: 05.08.1977

Автор: Туллер

МПК: E04C 3/02

Метки: длинномерная, конструкция, строительная

...цель достигаетс ем, что ставкаи кольвыполнен жесткижду пояс ко с пол ыми ме ыми элементам На фиг. 1 изоб а длинномерная не- имер балка, в ковки между поясами и выполнены в виде фиг, 2 - балка, вставки выполнены икрепленных в ме- кольцевым эл ка, в которой усилины в виде плоских сущая конструкция, напр торой усиливающие вста и кольцевыми элем.нтам бетонного заполнения; на в которой усиливающие в виде колец, жестко пр тах контакта к поясам и ментам; на фиг. 3 - бал вающие вставки выполне фасонок на фиг, 4 - бал вставкой; на фиг. 5 - ва балки переменного сечен ка с бетоннойриант выполнеия. 1.оительная конструкция,ючаег верхний и нижний ыполненную в виде коль. Между поясами 1 и ами 2 расположены Длинномнапример бпояса 1 и рная...

Составная балка

Загрузка...

Номер патента: 635195

Опубликовано: 30.11.1978

Авторы: Шумицкий, Борисенко

МПК: E04C 3/02

Метки: составная, балка

...двтав 1 ы,состоящие цз стенок пояса 2, внутреннихЗц меньших полок 3 ц наружных полок 4.(.оста втель ректоры: Л, Брахнина и Т, Добровольская Тскрсл Л, 1,ааышнико Редактор ыи на акзз 2054,14 1 ад, .д 739 Тираж 778 Годписио 11 ПО Гостларствсииого коли;ста ОХР ио лелм иаобрссий и открытий 113035, 3 осина 1,-35, Рауиска иаб., л. 1,5Таограрви. р. Савуо Двутавры примыкают и стенке хеньш 1 ми полками, В случае необходимости по условиям местной устойчиво ти стенка может быть подкреплена ребрами 5. Вместе с полками эти ребра образуют эффективную систему обеспечения местной устойчивости стенки, Внутренние полки учитываются в составе расчетного сечения и одновременно служат продольными ребрами жесткости, обеспечивающими местную устойчивость...

Железобетонная балка

Загрузка...

Номер патента: 638698

Опубликовано: 25.12.1978

Автор: Бондарь

МПК: E04C 3/02

Метки: балка, железобетонная

...арматуру в виде хомутов 1.Недостатком известных балок является большая толщина сечения в растянутой зоне, так как растояние между отдельными стержнями должно быть достаточным для всестороннего обвалакиванияих бетоном. Это приводит к увеличениювеса балки и перерасходу бетона,Известна также железобетонная балка, включающая арматурный каркас с продольной растянутой арматурой, располоионной в Вертикальных клоскостнх 2,Рабочие стержни укладываются без зазоров между ними и соединяются сварнымишвами. Такай конструкция балки являет-.ся наиболее близкой к изобретению по единения арматуры и бето овышение экономичности к608,15 1Рог. Составитель В. ШатиловаРедактор А. Морозова Техред Н, Андрейчук Корректор И. Гоксич Заказ 7245/23 Тираж 778...

Строительный элемент

Загрузка...

Номер патента: 767315

Опубликовано: 30.09.1980

Авторы: Амелькин, Матвеев

МПК: E04C 3/02

Метки: элемент, строительный

...упор 6, одна часть 7 которого установлена с возможностью перемещения по направляющим стержням 8, Упор может быть выполнен в виде Г-образных направляющих 9 с вкладышами 10, соединенными стержнями 11 со свободно надетыми втулками 12.Уголки 2 установлены по граням элемента заподлицо с бетоном 1. Упоры установлены с определенным шагом по длине уголка, причем упоры смежных уголков смещены относительно друг друга на половину шага.Раздвижной упор выполнен в виде цилиндрического выступа, составленного из равных неподвижной и подвижной 7 частей. Центральная часть этого упора снабжена углублением со скошенными стенками, в котором установлен распорный вкладыш 13, зафиксированный болтом 14.В пазы упоров заводят непрерывную арматуру 3, объединяя...

Перемычка для проемов в наружных стенах кирпичных зданий

Загрузка...

Номер патента: 787593

Опубликовано: 15.12.1980

Авторы: Эпельбаум, Цукерман

МПК: E04C 3/02

Метки: проемов, стенах, кирпичных, перемычка, зданий, наружных

...имеют различную высоту в зависимости от ширины проемов и от вышележащих нагрузок, а также различные длины опирания на стены. Из-за отсутствия фиксаторов они часто укладываются несимметрично по отношению к проемам, а это не удовлетворяет и требованиям к архитектурному решению фасадов.Цель изобретения - фиксация ширины проема, симметричное размещение по отношению проема, и повышение архитектурной выразительности здания.Поставленная цель достигается тем, что перемычка для проемов в наружных стенах кирпичных зданий, выполненная в виде бруска, снабжена выступом, высота которого соответствует высоте ряда кирпича, а длина - ширине проема. На фиг. 1 изображена перемычка, общий вид; на фиг, 2 - вид проема с перемычкой; на фиг. 3 - разрез А-А...

Деревянная большепролетная ферма

Загрузка...

Номер патента: 838043

Опубликовано: 15.06.1981

Авторы: Акатова, Кацман, Котов

МПК: E04C 3/02

Метки: большепролетная, ферма, деревянная

...нижнего пояса; на фиг. 3 - Ферма с восходящими крайними раскасами и четным количеством панелей нижнего пояса, на Фиг. 4 - то же, при нечетном количестве панелей нижнего пояса; на фиг. 5 - бесклеевой стык ферулы; на838043 Формула изобретения ЯРр фиг. 6 - возможное крепление сжатогс подкоса.Деревянная ферма составляется из блоков 1 и вставки 2, соединенных между собой бесклеевым стыком 3. Вставка 2 при четном числе панелей нижнего пояса имеет Ч-образную, а при нечетном Ч-образную форму, обрамленную внизу и вверху поперечинами с консольными свесами, которые при сборке фермы стыкуются со смежными свесами поясов крайних блоков. Длина консольных свесов принимается с таким расчетом, чтобы стыки поясов располагались в местах минимальных...

Строительный элемент для обрамления проема

Загрузка...

Номер патента: 872688

Опубликовано: 15.10.1981

Авторы: Мошков, Соловьев, Гурарий

МПК: E04C 3/02

Метки: элемент, обрамления, строительный, проема

...выполнен с двумя стойками, жестко,соединенными напрягаемой арматурой с перемычкой и расположенными на расстоянии 1/3 пролета от ее торца и на рас- стоянии одна от другой, равном длине проема, а высота стоек равна половине высоты проема По наружному контуру стоек предусмотрены шпонкн для монолитного соединения с бетоном ядра жесткости.(Рьг.8НИИПИ Заказ 8968/47 Тираж 768 Подписи илиал П "Патент", г. Ужгород, ул. Проектная, 4 На фиг . 1 изображен строительный элемент, общий вид; на фиг, 2 - обрамление оконного проема.Строительный элемент содержит перемычки 1 со стойками 2, имеющими напрягаемую арматуру 3 с выпусками 4. По контуру стоек и перемычки Имеются шпонки 3, в торце каждой стойки - центрирувщий элемент 6. Строительные элементы 1....

Балка

Загрузка...

Номер патента: 881248

Опубликовано: 15.11.1981

Авторы: Скоморохова, Воронецкий, Вылегжанина, Силенко, Катюшин, Янковский

МПК: E04C 3/02

Метки: балка

...собой и с поясами. Кольцевые элементы О расположены в два ряда и ам ны поотношению друг к другу на чинуот 0,4 до 0,6 диаметра.Кроме того, кольцевые элементыодного ряда имеют поперечный вырезна величину от 0,2 до 0,5 шириныкольца, с помощью которых они соединены между собой.На фиг, 1 изображена балка, нафиг. 2 - соединение кольцевых элементов между собой.Балка состоит из верхненего 2 поясов, опорного рекольцевых элементов 4,Балка работает следующим образом.Под действием внешней нагрузкив конструкции возникают изгибающиймомент и перерывающая сила. Изгибающий момент воспринимается верхним инижним поясами, а перерывающая сила - кольцевыми элементами стенки,работа которых в предельном состояниианалогична работе ромбической решеткиСнижение...

Длинномерная несущая конструкция

Загрузка...

Номер патента: 885491

Опубликовано: 30.11.1981

Авторы: Бахмутский, Тарасов, Туллер, Павлов

МПК: E04C 3/02

Метки: конструкция, длинномерная, несущая

...элементов, жестко присоединенных по линии реза к боковым сторонам стенки.На фиг.1 изображена балка с нижним поясом переменной ширины из тавров, образованных из двутавров; на фиг.2 - сечение А-А на фиг.1, на фиг.3 - сечение Б-Б на фиг.1, на фиг.4 - то же, вариант с поясами из уголков, образованных иэ швеллеров, на фиг.5 - диагональный раскрой стен 885491ки двутавра или швеллера; на фиг,6несущий элемент в виде колонны, нафиг.7 - вариант балки с переменнойвысотой стенки и шириной пояса, нафиг,8 - сечение В-В на фиг,7.Длинномерная несущая конструкциясостоит из стенки 1, верхних поясов2, нижних поясов 3, опорных ребер 4В случае развязки верхних поясовиз плоскости настилом они могут бытьизготовлены из плоского листа. Приотсутствии...

Балка

Загрузка...

Номер патента: 919601

Опубликовано: 07.04.1982

Автор: Бенгт

МПК: E04C 3/02

Метки: балка

...изготовлении балки в б1 или 2ки в русьяхи делают углубления сстанс заранееу овленными интервалами.Затем брусья 1 раскладывают нар деленное расстояние оие одно от другоу полго, соответствующее высоте междками. Иоверхность брусьев имеющуюуглубления, покрывают клеем и зиг.загообразно изогнутый элемент запрессовывают коленами в гБ сья 2и в углубления.русья 2 помещают на покрытые клеем поверхности и после отверждения клея балка готованиюк использоваУглубления 4 имеют два прямьаспрямыхуч тка, которые наклонены1 друг к 23другу и сходятся на сторостороне полки,обращеннойот стенки но если балкадолжна вь евыдерживать большие нагрузки, то целесообразно придавать коле,нам стенки специальн ю фу орму, например, в виде контура.(фиг. 2).Повысить...

Линейый строительный элемент

Загрузка...

Номер патента: 927928

Опубликовано: 15.05.1982

Авторы: Зверев, Каневский, Железнов, Канцир, Горев

МПК: E04C 3/02

Метки: линейый, элемент, строительный

...пересекающимся под углом ", обеспечивающимсовмещение узловых зон перегиба заготовки с поясами 1, с образованием пластинок 6 решетки,Величина угла у между линиямигиба определяет свободную длину ветвилинейного элемента и его конструктивную форму. При 60 о (( 90 о формируется только трехгранный элемент. Условие 90 (( 120 отвечает трехгранному и четырехгранному элементам,Могут быть образованы 5-ти, б-тии -гранные элементы при увеличенииугла у до 180Трехгранный элемент (фиг. 1) состоитиз трех поясов 1, выполненных МЬ уголков с углом раскрытия 60 О и пространственной решетки 2. Решетка изготовлена из последовательно изогнутой вразных направлениях листовой заготовки. Для облегчения решетки возможнаперфорация 7 листовой заготовки...

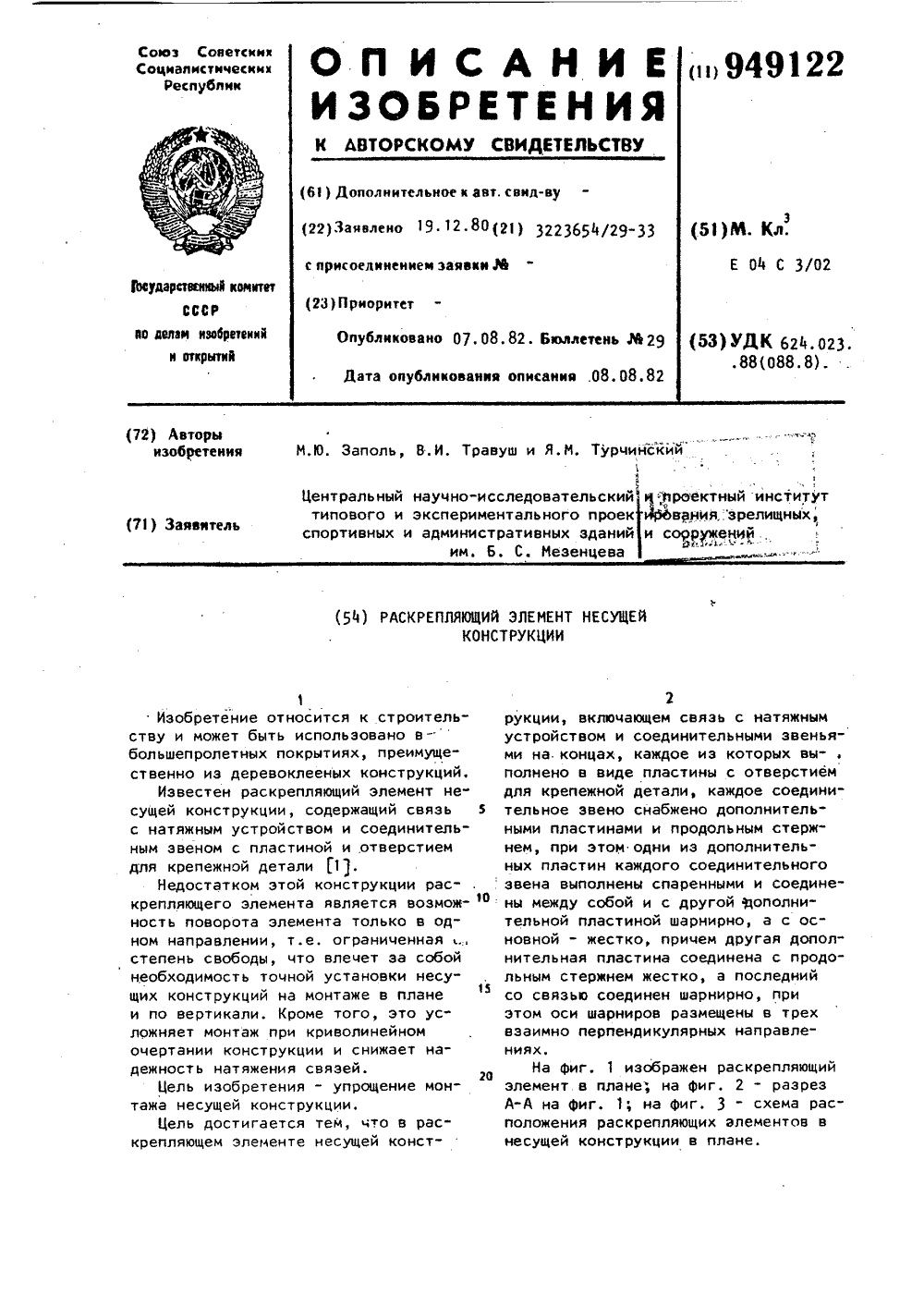

Раскрепляющий элемент несущей конструкции

Загрузка...

Номер патента: 949122

Опубликовано: 07.08.1982

Авторы: Турчинский, Травуш, Заполь

МПК: E04C 3/02

Метки: несущей, раскрепляющий, элемент, конструкции

...трех взаимно перпендикулярных направлениях.На фиграэлемент в иА-А на фиг. 3положения р элементов в несущей кон лане.3 94912Раскрепляющий элемент несущей конструкции 1 с закладными деталями 2 состоит из связи 3 с натяжным устройством 4 и соединительными звеньями на концах. Каждое соединительное5 звено содержит основную пластину 5, дополнительные спаренные пластины 6 и дополнительную пластину 7 с отверстиями на концах для крепления, причем пластины 6 спарены, развернуты 1 о под углом к пластине и жестко соединены с ней концами без отверстий. Другая дополнительная пластина имеет на одном конце отверстие, а на другом жестко прикрепленный к ней стержень 15 8, устанавливаемый в отверстии шайбы 9, жестко закрепленной на конце связи 3. Пластина...

Узловое соединение пространственной металлической конструкции

Загрузка...

Номер патента: 1013598

Опубликовано: 23.04.1983

Авторы: Трулль, Зеленченков, Зернов

МПК: E04C 3/02

Метки: узловое, соединение, пространственной, конструкции, металлической

...металлической конструкции, включающей плоский и гофрированные листы, соединенные между собой через соединительный элемент встык 2 .Однако такое соединение трудоемко в изготовлении, а наличие большого количества швов создает поле высоких остаточных растягивающих напряжений от сварки и концентрацию напряжений, что заметно снижает прочность при вибрационной нагрузке.Целью изобретения является повышение надежности конструкции путем уменьшения концентрации напряжений.Поставленная цель достигается тем, что в узловом соединении пространственной металлической конструкции, включающей плоский и гофрированные листы, соединенные между собой через соединительный элемент встык, соединительный элемент расположен в плоскости стыкуемых листов и имеет...
