E04B — Строительные конструкции в целом; стены, например перегородки; крыши; перекрытия; потолки; изоляция или прочие средства и способы защиты строительных конструкций и сооружений

Страница 72

Покрытие зданий и сооружений

Загрузка...

Номер патента: 850828

Опубликовано: 30.07.1981

Авторы: Забродин, Онтенсонс, Алексашкин

МПК: E04B 7/14

Метки: зданий, сооружений, покрытие

...в плане, к узлам пересечения которых жестко прикреплены стойки переменной высоты, снабженные на своих нижних концах направляющими, в кото- З 5 рых свободно пропущены гибкие затяжки ортогональные в плане, гибкие затяжки ориентированы по диагоналям между узлами пересечения балок-распорок в плане, Очертание гибких затяжек выполнено в форме, подобной эпюрам изгибающих моментов 4 о в диагональных плоскостях пространственного покрытия. В каждом узле пересечения балки-распорки расположены в одном уровне, а нижние гибкие затяжки - в разных. По верхним поясам ферм уложены плиты 45 настила.На фиг. 1 схематически изображено покрытие, общий вид; на фиг. 2 - узел А на фиг. 1; на фиг. 3 - вид Б на фиг, 2; на фиг. 4 - узел В на фиг. 1; на...

Панель покрытия

Загрузка...

Номер патента: 850832

Опубликовано: 30.07.1981

Авторы: Дмитриев, Стрижаков

МПК: E04B 7/22, E04B 7/02

Метки: панель, покрытия

...панель, продольный разрез; на фиг, 2 - то же, вид сверху;на фиг, 3 - то же, поперечный разрез; на иг. 4 - сое ение смежных панелей, фрагф динмент.Панель состоэлементов 1, овых шарнировугольные трехшприклееных кщих из обрщих ребер 5, ф ит ю двух продольных несущих бьединенных с помощью ключе и стальных затяжек 3 в треарнирные арки, и монолитноним клеефанерных щитов, состояамляющих брусков 4, подкрепляюанерных прокладок 6, установ3 850832 ленных в местах стыкования фанерных листов обшивки 7, утеплителя 8 и гидроизоляционно го ковра 9. Обшивка 7 включена в работу продольных ребер 1, тем самым увеличивает несущую способность и жесткость панели.5Смещение несущих продольных элементов на 1/4 ширины щита обеспечивает частичное...

Способ строительства высотногоздания

Загрузка...

Номер патента: 853031

Опубликовано: 07.08.1981

Автор: Дроздов

МПК: E04B 1/35

Метки: высотногоздания, строительства

...с этим производится обвивка верхнего опорного элемента предварительно напряженной арматурой 7 и защита ее торкретированием. По окончании этих работ опорный элемент, на котором смонтирована многоэтажная секция здания, подсоединяется к подъемным тягам, расположенным по периметру ядра 2, готовая секция 6 поднимается вместе с опорным элементом 3 в проектное положение и закрепляется на ядре с помощью, например, поворотных консолей 8, заложенных в ядро при его возведении. Далее этот процесс повторяется для каждой следующей многоэтажной секции. Последняя секция (стилобатная) возводится на самостоятельных фундаментах на уровне планировочной отметки и служит входным вестибюлем. Число этажей в ней может быть меньшим, чем в поднимаемых...

Стыковое разъемное соединение

Загрузка...

Номер патента: 853032

Опубликовано: 07.08.1981

Авторы: Финкельштейн, Олиферчук

МПК: E04B 1/58

Метки: разъемное, стыковое, соединение

...стыкуемые элементы с поясами, жестко прикрепленные к ним втулки, стянутые между собой шпильками с гайками и контргайками на концах, на сопрягаемых торцах втулок выполнены совпадающие между собой кольцевые выступы и пазы, при этом втулки закреплены в плоскости поясов, имеющих соответствующие окна,На фиг, 1 изображено предлагаемое соединение; на фиг. 2 - то же, вид в плане.Стыковое разъемное соединение включает стыкуемые элементы 1, выполненные в виде двутавра, каждый из которых имеет верхний 2 и нижний 3 пояса. К поясам жестко прикреплены втулки 4 и 5, стянутые между собой шпилькой 6, имеющей на концах гайки 7 и контргайки 8.На сопрягаемых торцах втулок 4 и 5 выполнены совпадающие между собой кольцевые выступы 9 и пазы 10, при этом...

Температурный шов покрытия здания

Загрузка...

Номер патента: 853033

Опубликовано: 07.08.1981

Авторы: Тимофеева, Татаркин, Поваляев, Воронин

МПК: E04B 1/68

Метки: шов, покрытия, здания, температурный

...из соотношения: где Й и- радиусы кривизны верхнего инижнего компенсаторов;И максимальные температурныедеформации кровельного ковра у шва;- стрела подъема нижнего компенсатора;а - ширина шва. На чертеже изображен температурный шов, поперечный разрез.Температурный шов включает нижний соединительный компенсатор 1 сводчатого очертания, который выполнен из стального листа, выпуклостью обращен в сторону кровельного ковра 2 и жестко закреплен к смежным температурным отсекам 3 через металлические уголки 4, пароизоляцию 5, теплоизоляцию 6 из минер алов атных матов, основание под кровлю 7 из теплоизоляционных плит, например, из пенополистирола, и верхний компенсатор 8. Верхний компенсатор 8 выполнен с опирающимися на основание под кровлю...

Динамический гаситель колебанийсооружения

Загрузка...

Номер патента: 853034

Опубликовано: 07.08.1981

Автор: Кранцфельд

МПК: E04B 1/98

Метки: колебанийсооружения, гаситель, динамический

...для заполнения стакаца можетбыть выполнен из фсррито-песчаной смесц.; Иа чертеже схематически изображенгаситель, попсрсчцый разрез.1-1 а тормозной площадке, выполненнойв вцдс грани магнита цлц электромагнит 1, закрсцлсцныГ 1 на сооружении 2, свободно установлен сердечник 3, выполненный в вц,с полого стакана, наполненного реррцтопесчаной смесшо.Стакан пропущен чсрез сквозное отверстие 4 в маятнике 5, допускающее взаимное перемещение маятника ц ссрдсчцика по Вертикали, Маятник 5 подвсшец ца стерж цсвык подвесках 6, шарнирно сосдццецць).; с ни) ц с сооружением.Прц движении маятника 5, колсблющс. о) гося в противофазе с сооружением 2, вовлекаемых цм В работу сердечник 3, наполненный балластом 7 цз материала с высокой...

Раздвижная перегородка

Загрузка...

Номер патента: 853035

Опубликовано: 07.08.1981

Авторы: Кантарович, Шитиков

МПК: E04B 2/72

Метки: перегородка, раздвижная

...стоек, а гибкая стенка подвешена к ригелю, причем первые две стойки соединены по низу перемычкой.На фиг. 1 показана предлагаемая раздвижная перегородка, общий вид; на фиг, 2 - перегородка в собранном виде; на фиг. 3 - стойка, вид в разрезе без гибкой стены; на фиг. 4 - телескопическое соединение стены раздвижной, разрез.20 Предлагаемая раздвижная перегородкаимеет одну нижнюю направляющую 1, по которой передвигаются подвижныс вертикальные стойки 2, имеющие подшипниковый узел 3 для передвижения в нижней нао 5 правляющей 1.Первые две стойки выполнены в видеподвижной рамы, скрепленной внизу перемычкой, а вверху - одной секцией телескопической трубы 4.853035 Б г,Верхняя направляющая выполнена в виде телескопической раздвижной трубы 4, каждая...

Перегородка

Загрузка...

Номер патента: 853036

Опубликовано: 07.08.1981

Авторы: Мельникова, Романенко

МПК: E04B 2/72

Метки: перегородка

...8 с зазором. Поддонов 3 должно быть нс мснсс двух, если дверной проем расположен посредине перегородки, и не мецсс одного, если дверной проем расположен с краю, Поддоны 3 расположены между упорами 4, з 0 прикрепленными к перекрытию 8, и имеютвозможность вертикального перемещения между упорами 4, Заполнитель 5 уложен на поддонах 3, а также на балке 1, заполняя все пространство между перекрытиями 8, исключая проем.Возведение перегородок осуществляют следующим образом. Концы балки 1 опи рают ца несущие стены 7, для чего, например, в несущих стенах 7 делают ниши, в которые устанавливают концы балки 1, а затем омоцоличивают их, К балке 1 крепят, например сваркой, подвески 2, к которым аналогично крепят поддоны 3. Между поддонами 3 и нижним...

Стойка сборно-разборной перегородки

Загрузка...

Номер патента: 853037

Опубликовано: 07.08.1981

Автор: Коротецкий

МПК: E04B 2/74

Метки: перегородки, сборно-разборной, стойка

...1,мс)кд) которыми размещено распорнос ус 1- роиство с Однои стороны стоики и Опорную плиту с другой стороны стойки, распорное устройство выполнено в виде опорного столика рычажного типа, смонтированного в нижней части стойки и шарнир.но соединенного с нижней опорной плитой.На фиг. 1 изображена стойка сборноразборной перегородки; на фиг. 2 - разрез А - А фиг. 1.Стойка вклОчаст опорзО собственно стойку 2, вкладьl Рыг. р зд М 45 Тираж 784 Заказ 4 Поппии Загорская типография Упрпоаиграфпздат 1,особ)аисио. пп,ма плиту 4, протекторцый слой 5. В нижне части стойка Выполнен 1 с нижней Оцорнои плитой 6, стаканом 7 с двумя окнами для установки опорного столика, шарнирной опоры и инвентарного опорного кли, а.Опорный столик рычажного типа, цомс-...

Эксплуатируемая крыша

Загрузка...

Номер патента: 853039

Опубликовано: 07.08.1981

Авторы: Баланюк, Селиванов, Курчиков, Чаплицкая

МПК: E04B 7/00

Метки: эксплуатируемая, крыша

...и трубок 9 для уровня воды в плите.Монтаж крыши осущес 30 ющим образом.3На ступенчатую несущую коцструкцьцо последовательно укладывают теплоизоляцию 2, поверх которой устанавливают корытообразные плиты 3 с образование каскада для перетока воды из верхних плит в нижние через отверстия 8.На корытообразные плиты 3 укладывают плиты пола таким образом, чтобы опорные ребра 6 опирались на поперечные реб ра корытообразцых плит 3, а полки 5 - ца опорные ребра 6 смежных плит пола. Полка крайней плиты опирается ца парапетный блок 7, Под верхней плитой каскада помещают водораспределительный трубопровод для подачи охлаждающей воды на кровлю в период жаркого времени,Прошедшая по скату вода, переливаясь из верхней корытообразной плиты 3 в ниж. ние,...

Чердачная крыша

Загрузка...

Номер патента: 853040

Опубликовано: 07.08.1981

Авторы: Горбачев, Нейман, Рачевский, Лифенцева, Браунсдорфер

МПК: E04B 7/00

Метки: крыша, чердачная

...перекрытия заподлицо с наружными стенамп 2.Недостатком этого технического решения является сложность монтажа и заделки швов между элементами крыши.Цель изобретения - снижение трудоемкости монтажа и улучшение эксплуатации.Это достигается тем, что в чердачной рукторское иаль, Москов икитут типового и - Гия и Центра ьныйц,;,о Знамени крыше, состоящей из панелей покрытия,опертых на панели лотков, и фризовых панелей, опертых на наружный торец чердачного перекрытия заподлицо с наружными5 стенами, фризовая панель и панель покрытия выполнены в виде объемного блока,снабженного карнизом.На чертеже схематически изображеначердачная крыша, поперечный разрез.Чердачная крыша состоит из объемныхблоков 1, включающих панель покрытия 2,фризовую панель 3,...

Узловое соединение поперечнойи продольной ферм

Загрузка...

Номер патента: 853041

Опубликовано: 07.08.1981

Авторы: Матвеев, Насыбуллина, Хисамов, Чистоусов

МПК: E04B 7/00

Метки: поперечнойи, соединение, узловое, ферм, продольной

...под стяжныс болты.1-1 а фиг. 1 цзображсн ооший вид узлового соединения в аксонометрии; 1 а 1)иг, 5 - - узел поисрсчцой фсрмы.Узловос сосдКцсние поперечной и продольиои ферм шслючаст флансц 1 с выступом 2, установлсццы); иа поисречной ферме, состоящей из поясов 3 и раскосоь 4, 0 Выпо 11 сцць 1." из уголкОВых профплсй. Вь)- ступ фланца )аходится в зацеил нии г иродо 1 ьнОй )ермо. сост 051 щс Из иоясОВ и;)аскосов 6, Выиолцсиных также из голковы.; иро 1) илсй.5 Выступ 2 фланца 1 зацеплен с всртикалыгой полкой 7 пояса 5, а сам фланеи ребром 8 опсрт ца сс торси 9 и своси плоскостьО 10 контактирует с полка.и раскосов 6, при этом выступ 2 выполнен клино 0 образным. Кроме того во флаццс 1 и ири853041 формула изобретения Составитель В, Калинов...

Покрытие

Загрузка...

Номер патента: 853042

Опубликовано: 07.08.1981

Авторы: Кожевников, Мищенко

МПК: E04B 7/08

Метки: покрытие

...следующим образом.На покрытие действуют обычно посто.яииая нагрузка от собственного веса, а 20 также снеговая или ветровая нагрузк.В псриод эксплуатации иа покрытие возможно воздействие подвесных подъемно транспортных механизмов и подвесного технологического оборудования, Эти на.25 грузки,;сйствуя в различных сочетаниях,вызываОт в:ксстком поясе 1 дсфо 1)мации.При этом дополнительный гибкий пояс ф) препятствует выгибам жесткого пояса 1, воспринимая усилия от него через расиорзо ки 7, а провисающий гибкий пояс 3 преРедактор С, ТитоваЗаказ 4832 Изд.460 Тираж 784 ВНИИГ 1 И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раукчская наб., д. 4/5Загорская типография Упрполиграфиздата Мособлисполкома...

Консольное покрытие

Загрузка...

Номер патента: 853043

Опубликовано: 07.08.1981

Авторы: Тихомиров, Репях, Першаков

МПК: E04B 7/14

Метки: покрытие, консольное

...1, элементы 2 жесткости, которымп покрытие разделено, в данном случае на участки 1, 11, 111, 1 Ч (см. фиг. 3). Пересекающиеся ванты 3 и 4 прикреплены к элементам 2 жесткости и опорному контуру 1 из круглых металлических стержней или из пучков высокопрочной проволоки. Опорный контур 1 и кости могут быть выполи дерева или железобетона,Из круглых металли или из пучков высокопр образована также систем вант 5 и 6 на участках 1Для крепления вант контур элемента 2 жесткости делится, например, на 20 оди. иаковых частей, а опорный контур между элементами 2 жесткости, соответственно, - на одиннадцать равных частей (см. фиг.З). 5 образование сеток на участках 1 и 1 Ч понятно из фиг. 1 и 3,Упоры 7 ставятся у копцов первого ог заапкеренного торца...

Объемный блок здания

Загрузка...

Номер патента: 855138

Опубликовано: 15.08.1981

Автор: Карапетьян

МПК: E04B 1/348

Метки: здания, блок, объемный

...при этом поверхности торцов противолежащих стеновых панелей выполнены зубчатыми.Объемный блок собирается из двух элементов со сваркой закладных деталей,На фнг. 1 показана аксонометрия предлагаемого строительного блока; на фиг. 2 - блок, собранный из двух полублоков; на фиг, 3 - аксонометрии сборных зданий из предлагаемых блоков.Строительный блок состоит из установленных один на другой полублоков, каждый из которых включает горизонтальную плиту перекрытия 1 и стеновые элементы 2 и 3. Полублок образован сечением блока диагональной плоскостью. Свободные торцовые поверхности противолежащих стеновых панелей 3 выполнены зубчатыми. При возведе. нии здания стыки объемных блоков, составленных из полублоков предлагаемой конструкции, остаются...

Шарнирное соединение панелей в коньке сводчатого здания

Загрузка...

Номер патента: 855139

Опубликовано: 15.08.1981

Авторы: Галич, Дубинский, Лукашенко

МПК: E04B 1/38

Метки: соединение, панелей, шарнирное, коньке, здания, сводчатого

...здания, вид сверху; на фиг. 2 - разрез А.А на фиг. 1; на фиг. 3 - планка с проушиной, вид сверху; на фиг. 4 - разрез Б-Б на фиг. 3.Шарнирное соединение панелей в коньке сводчатого здания включает цилиндрическую ось 1 с отверстием 2 для шплинта и надетую на нее планку 3 с закрепленной наней под прямым углом проушиной 4, отверстие 5 которой выполнено вплотную к планке 3. Цилиндрическая ось 1 прикреплеА. М. Дубинский, В. Д. Галич и И. А. ЛукашенкооНаучно-исследовательский институт строительныхконструкций Госстроя СССРмежду собой. Одновременно снижается расход металла на изготовление шарнира и материала для заделки зазора между панелями в коньке. формула изобретения Шарнирное соединение панелей в коньке сводчатого здания, включающее...

Стыковое соединение металлической колонны с фундаментом

Загрузка...

Номер патента: 855140

Опубликовано: 15.08.1981

Авторы: Коваль, Фрейдлин, Герзон

МПК: E04B 1/38

Метки: фундаментом, металлической, колонны, стыковое, соединение

...2.посредством. опорной плиты н бетонной подливки 4, База колонны снабже. на траверсой 5, уснленной горнзонтальнымн листами 6, н консольными выступами 7, ок3ватывающими подколонник фундамента, К, консольным выступам 7, жестко скрепленных с траверсой 5, приварены упоры 8, плотно соприкасающиеся в верхней части подколонника 2 с заданной деталью 9, Консольные выступы 7 жестко прикреплены к закладным пластинам 10, приваренных к рабо чей арматуре 11 полколонника 2. Работа стыка в составе сооружения состоит в том, что отрывающие усилия с колонны 1 на подколоиник фундамента 2 переда- О ются посредством консольных. выступов 7, прикрепленных к закладным пластинам 10, приваренНых к основной арматуре 11 подколонника 2. Сдвигающее усилие с колонны 1...

Узловое соединение стержней пространственного покрытия

Загрузка...

Номер патента: 855141

Опубликовано: 15.08.1981

Авторы: Кондрашов, Деев, Птичкин, Буркат, Толстых, Файбишенко

МПК: E04B 1/58

Метки: пространственного, соединение, покрытия, стержней, узловое

...соедине- эние во фронтальной проекции; на фиг, 2 -разрез А-А на фиг. 1; на фиг. 3 - вертикаль.но ориентированная фасонка; иа фиг.,4 -разрез Б-Б на фиг. 3; на фиг. 5 - горизонтально ориентированная фасонка; на фиг. 6 разрез В.В иа фиг. 5; на фиг, 7 - Ч-образная фасбюка; на фиг. 8 - разрез Г-Г нафиг, 7;Узловое соединение стержней;пространственного покрытия включает взаимно пересекающиеся фасонки 1 и 2, каждая из которых состоит из штампованных пластин 3й 4,В фасонке 2 образовано отверстие 5 дляпропуска фасонки 1. К фасонкам 1 и 2 прикреплена Ч-образная фасопка 6 посредством осевого болта 7, пропущенного сквозь 1 Оотверстие 8 а фасоке 1 и отверстие 9 вфасонке 2,На гранях фасонок 1 и 2 выполнены кольцевые высадки 10, а на граняхЪобраэ....

Стыковое соединение фундамента с колонной

Загрузка...

Номер патента: 855142

Опубликовано: 15.08.1981

Автор: Краковский

МПК: E04B 1/58

Метки: колонной, стыковое, фундамента, соединение

...расположенную между сбребрами фундамента 3);Недостатками данного стыкового соединения являются повышенная трудоемкостмонтажа и расход материалов.Цель изобретения - снижениекости монтажа и расхода материалПоставленная цель достигаетсястыковое соединение фундамента с к ентом, онолиНа фиг.изображен стык колонны с фундаментом; на фиг. 2 - сечение А-А на фиг. 1. оСтыковое соединение включает горизонтальную опорную плитус выемкой под ребра 2 фундамента. Ребра 2 соединены в нижней части гибкими затяжками 3. Колонна 4 снабжена опорными консолями 5, оперта на ребра и закреплена соединением закладных деталей 6. Зазор между ребрами 2, колонной 4 и вертикальной стяжкой выемки опор.ной плиты 1 замоноличены бетоном 7.ь Колонна 4 в нижней части...

Фонарное покрытие многопролетного здания

Загрузка...

Номер патента: 855144

Опубликовано: 15.08.1981

Автор: Сирота

МПК: E04B 7/00

Метки: фонарное, здания, покрытие, многопролетного

...6, которые могут быть из уголковой или круглой стали. При этом, в случае устройства связей из круглой стали, они должны быть снабжены элементами для натяжения с целью выборки провисания, Соединение элементов покрытия между собой выполняется на сварке через закладные детали. Особенности статической работы предлагаемой конструкции покрытия заключаются в следующем.Покрытие имеет две стадии работы - монтажную и эксплуатационную, В монтажной стадии плиты 2 работают от собственного веса и снеговой нагрузки на изгиб как неразрезные олнопролетные конструкции. Эксплуатационная нагрузка, включаю щая вес утеплителя, кровли, снеговую нагрузку на фонаре, подвесной транспорт и пр., прикладывается после устройства фонаря, Причем конструкция фонаря...

Междуэтажное перекрытие

Загрузка...

Номер патента: 855145

Опубликовано: 15.08.1981

Авторы: Паресишвили, Гусева, Ломидзе, Хускивадзе

МПК: E04B 7/08

Метки: перекрытие, междуэтажное

...в виде рулонного звукоизоляционного материала с основанием из пергамина и прикрепленных к нему битумной мастикой вспененных полистирольных гранул, расположенных в один слой.На чертеже изображен разрез междуэтажного перекрытия.Междуэтажное перекрытие состоит из несущей железобетонной плиты (сплошной или пустотелой) 1, на которую уложен рулонный звукоизоляционный материал 2 заводского изготовления и по нему уложена типсовая или легкожелезобетонная плита 3 ц размером на комнату, толщиной 5 см, служащую основанием для устройства чистого пола. Изоляционный слой 2 междуэтажного перекрытия выполнен иэ рулонного звукоизоляционного материала заводского изготовления, содержащего основу из пергамина 20 или битуминизированной бумаги и...

Монтажный блок цилиндрической оболочки

Загрузка...

Номер патента: 857377

Опубликовано: 23.08.1981

Авторы: Канчели, Гуревич, Владимиров

МПК: E04B 1/343

Метки: цилиндрической, блок, монтажный, оболочки

...скосов, причем концы дополнительных стержней шарнирно соединены, а треугольные ячейки выполнены равнобедренными и равновеликими, ифиг. 1 стержни решетки соединены между собой шарнирно.На фиг. 1 изображен монтажный блок; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - узел 1, вид справа; на фиг. 4 - монтажный блок в момент сборки (стрелкой показано направление растяжки на укрупнительном стенде); на фиг. 5 - схема покрытия.Монтажный блок цилиндрической оболочки включает ферму 1 с параллельными поясами 2, стержни-раскосы 3 и треугольные выступы 4, образованные дополнительными стержнями 5, являющимися продолжением раскосов. Концы дополнительных стержней 5 и стержней-раскосов 3 соединены между собой шарнирами 6.На строительство доставляется...

Круиноблочная складывающаяся секция здания

Загрузка...

Номер патента: 857378

Опубликовано: 23.08.1981

Автор: Климов

МПК: E04B 1/343

Метки: здания, складывающаяся, секция, круиноблочная

...для установки временных (монтажных) шарнирных соединений 20 для их попарного закрепления между собой, к раскосы 21. К балкам 9 прикреплены распашные полотна 22. Находящиеся над проемом стойка 23, нашельник 24 и панели 25 ограждений выполнены укороченными. Верхние концы раскосов 7 и 18 закреплены на балках 6 со стороны несущих стоек 5, а нижние концы -- со стороны стоек 4 и 23. Стойки 5 снабжены роликами 26.Каркас блоков стен 1 и 2 и кровли 3 может быть выполнен из стального проката, панели 12, 13 и 25 ограждений и распашные полотна 22 - из трехслойных кровельных панелей сэндви, а кащельники 14 - 17 и 24 П-образными, накрываю 1 цими выступающие края панелей ограждений (возможны и другие решения).В транспортном положении блоки имеют Вид...

Стыковое соединение клееных деревянных конструкций

Загрузка...

Номер патента: 857379

Опубликовано: 23.08.1981

Авторы: Дементьева, Касабян, Турковский, Пятикрестовский, Саяпин, Щепеткина

МПК: E04B 1/38

Метки: соединение, деревянных, клееных, стыковое, конструкций

...фиг. 1 изображено стыковое соединение в аксонометрии; на фиг. 2 - то же, 8573793вид сверху; на фиг. 3 - сечение А - А на фиг. 2; на фиг. 4 - сечение Б - Б на фиг. 2.Стыковое соединение балок 1 включает накладки 2 с закрепленными в их отверстиях 3 наклонными штырями 4, К накладкам жестко прикреплены упоры 5, стянутые болтами 6, выполненные из отрезков швеллеров. Болты 6 взаимодействуют с упорами посредством устанавливаемых в торцах шайб 7. Зазор 8 между торцами балок замоноличен полимербетоном.Монтаж стыкового соединения выполняют следующим образом.В деревянном элементе 1 просверливают отверстия под штыри 4 и заполняют их клеем. Накладку 2 с приваренным штырем 4 устанавливают заведением их в отверстия деревянного элемента 1....

Перекрытие

Загрузка...

Номер патента: 857380

Опубликовано: 23.08.1981

Авторы: Костриц, Яновицкий, Ротань

МПК: E04B 5/04

Метки: перекрытие

...собой при помощи тросов 4, выполненных из эластичного материала, например из капрона, по которым уложена арматурная сетка 5, расположенная под свободными выпусками 2 арматуры, отогнутыми под острым углом к плоскости арматурной сетки. Уложенная на тросы 4 сетка 5 выполняет функцию опалубки, а также служит армированием растянутой зоны монолитного заполнения перекрытия.Концы балок 1 имеют закругленную форму 6, что способствует легкому вытеснению раствора, предварительно уложенного в гнезда 7 перед монтажом балок 1, и обеспечивает надежное замоноличивание балок в гнездах. Для анкеровки балок в стенах выпуски 8 арматуры на концах балок 1 отогнуты под острым углом к продольной оси балок, за счет чего обеспечивается надежная жесткая связь...

Пространственное покрытие прямоугольное в плане

Загрузка...

Номер патента: 857382

Опубликовано: 23.08.1981

Авторы: Ефремов, Бунякин, Козловский, Трофимов, Аничин, Семенов, Фумин, Микулин

МПК: E04B 7/00

Метки: прямоугольное, плане, пространственное, покрытие

...направлены по диагоналям, т. е. работают полосы мембраны определенной ширины, которые и выполняют роль связей.Мембрана перед креплением к нижнему поясу ферм предварительно напрягается в двух взаимно-перпендикулярных направлениях. При этом помимо обеспечения ровной горизонтальной поверхности потолка пространственные блоки получают строительный подъем, обратный прогибу, получаемому при нагружении покрытия постоянными нагрузками.Горизонтальные цепные силы мембраны 3 создают в ребрах опорного контура ферм 1 и 2 вертикальный изгибающий момент обратного знака по отношению к моменту, вызываемому вертикальной нагрузкой.Монтируется покрытие следующим образом.Мембрана шириной 6 - 18 м изготавливается из листовых заготовок путем сварки и...

Объемный железобетонный элемент чердачной крыши здания шидьюсова г. н.

Загрузка...

Номер патента: 857383

Опубликовано: 23.08.1981

Автор: Шидьюсов

МПК: E04B 7/02

Метки: здания, объемный, железобетонный, чердачной, элемент, крыши, шидьюсова

...покрытия и разновысокие стойки по торцам, плита покрытия выполнена по крайней мере с одной консолью и со стойками в виде сплошных стенок,Кроме того, одна из стенок может быть расположена наклонно, или же каждая стенка может быть расположена вертикально,На фиг. 1 изображен в аксонометрии объемный железобетонный элемент чердачной крыши, одна из стенок наклонная; на фиг, 2 - то же, обе стенки вертикальные.Железобетонный элемент чердачной крыши выполнен в виде плиты 1 покрытия, выполненной с консолями 2 с каждого торца плиты и со стойками в виде сплошных стенок 3, причем одна из них наклонная, Стенки снабжены ребрами жесткости 4,В железобетонном элементе чердачной крыши с плитой 1 выполненной с консолью 2 над низкой сплошной стенкой 3...

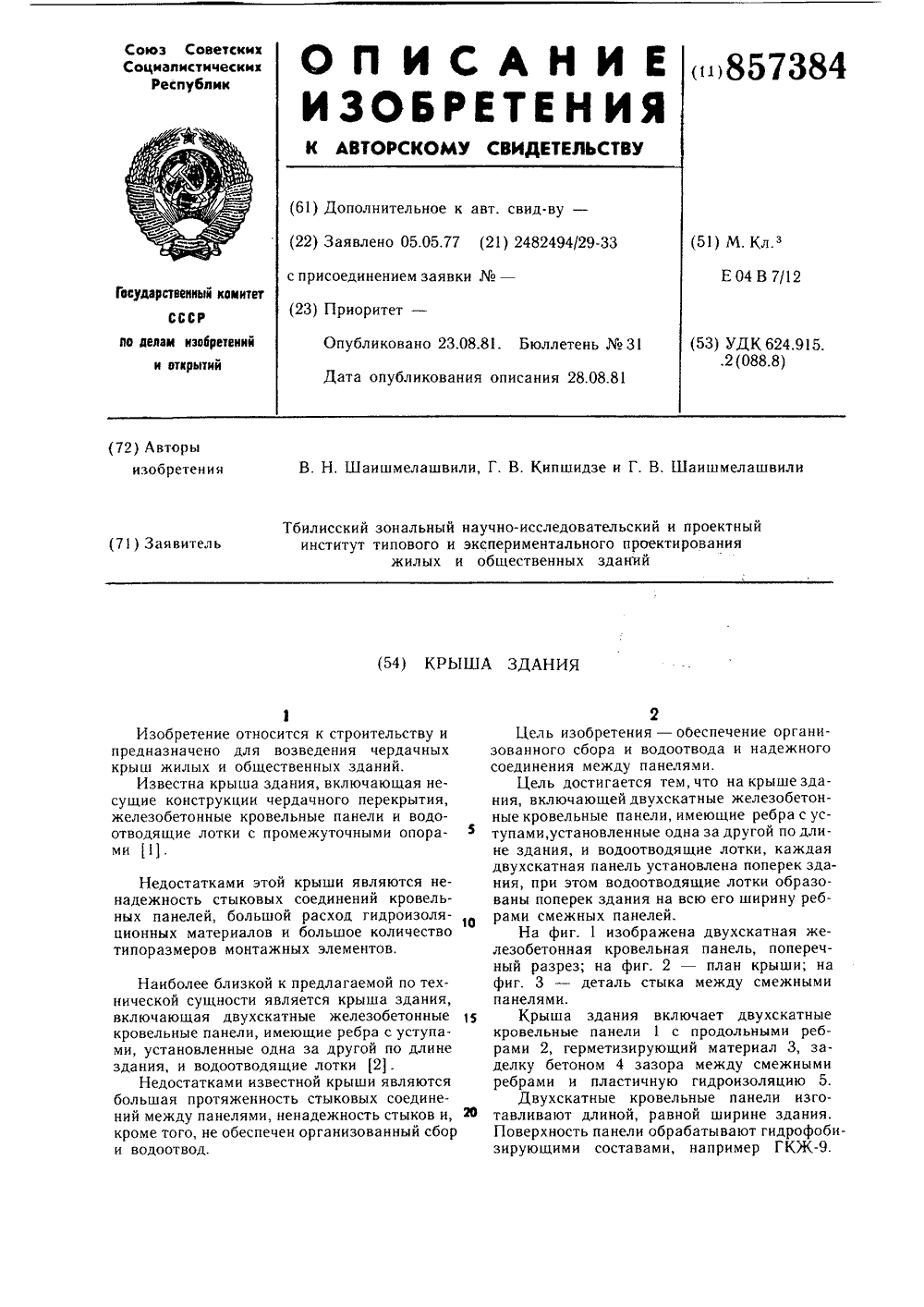

Крыша здания

Загрузка...

Номер патента: 857384

Опубликовано: 23.08.1981

Авторы: Кипшидзе, Шаишмелашвили

МПК: E04B 7/12

Метки: крыша, здания

...смежными панелями.Крыша здания включает двухскатные кровельные панели 1 с продольными ребрами 2, герметизирующий материал 3, заделку бетоном 4 зазора между смежными ребрами и пластичную гидроизоляцию 5.Двухскатные кровельные панели изготавливают длиной, равной ширине здания. Поверхность панели обрабатывают гидрофоби зирующими составами, например ГКЖ.857384 Формула изобретения иг Составитель Л.Техред Л. Бойка Тираж 765 ИПИ Государственного по делам изобретенийМосква. Ж - 35, Рауш ППП Патент, г. Ужгор Редактор Н. ЛльшинЗаказ 7172/49ВН 11303Филиал Устанавливают панели поперек здания, после их укладки образуется кювет-стык, а образованная между ребрами смежных панелей надкюветная ванна заполняется на стройке герметизирующим материалом 3,...

Висячее покрытие производственного здания

Загрузка...

Номер патента: 857385

Опубликовано: 23.08.1981

Авторы: Петраков, Гродзенский, Завьялов, Ружанский

МПК: E04B 7/14

Метки: производственного, здания, висячее, покрытие

...14 покрытия располагается по верхним поясам 6 ферм, жестко прикрепляется к ним и выполняет одновременно функции как ограждающей, так и несущей конструкции, воспринимая всю вышележащую равномерно распределенную нагрузку (собственный вес мембраны, утеплителя, снега и т, п.). Кроме того, мембрана частично включается в работу верхних поясов ферм на крановые и иные нагрузки, приложенные непосредственно к фермам.В свою очередь шпренгели 3, жестко прикрепленные как к мембране 4, так и к)о )5 20 25 30 55 вида усилий: на сжимаюцее усилие от работы надворотной фермы в вертикальном направлении под воздействием вертикальных нагрузок и на сжимающее усилие От работы системы шпренгель -- верхний пояс надворотной фермы под воздействием...

Висячее покрытие

Загрузка...

Номер патента: 857386

Опубликовано: 23.08.1981

Авторы: Шевченко, Тарнопольский, Коваленко, Любин, Сафронков, Берлянт

МПК: E04B 7/14

Метки: покрытие, висячее

...изготовления и монтажа покрытия при уменьшении местных деформаций и крутящих моментов стенок бортового элемента при различных углах наклона примыкания к нему вант. Цель достигается тем, что в висячем покрытии произвольной формы в плане, включающем жесткий металлический бортовой элемент замкнутого прямоугольного поперечного сечения и прикрепленные к нему посредством листовых фасонок, несущие и стабилизирующие ванты, листовые фзсонки прикреплены к поверхностям смежных граней бортового элемента, а точка крепления вант и центр тяжести бортового элемента размещены на одной прямой, касательной к осям вант в точках их крепления.Фасонка представляет собой П-образную или Г-образную раму с расчетной схемой в общем случае Жесткость элементов...
