Площадка для обслуживания технологического

Загрузка...

Номер патента: 378612

Опубликовано: 01.01.1973

Автор: Авторы

МПК: E04B 1/62

Метки: обслуживания, площадка, технологического

...электроизоляции площадки, Достигается это тем, что каждая опора выполнена составной по высоте с отдельными, объединенными между 15 собой диэлектрической прослойкой частями, причем арматурные элементы нижней части заключены в оболочку из диэлектрического матернала, а диэлектрическая прослойка выполнена из материала, равнопрочного мате риалу частей вертикальных опорных элементов, например из текстолита.На фиг, 1 схематически изображен поперечный разрез площадки обслуживания; на фиг. 2 - узел А на фиг. 1. 25Предлагаемая площадка для обслуживания технологического оборудования состоит из собственно площадки 1 с технологическим оборудованием 2, установленной на вертикальных опорах 3, армированных стержневой 30 арматурой 4.Каждая вертикальная...

Пространственное покрытие

Загрузка...

Номер патента: 378613

Опубликовано: 01.01.1973

МПК: E04B 7/08

Метки: пространственное, покрытие

...и опертые на орные плиты и имеющее местах соединения плит, о, с целью увеличения при сосредоточенных наборных плит выполнена ющей кривизну огибаюИзобретение относится к строительству зданий и сооружений, преимущественно для промышленных предприятий,Известно пространственное покрытие зданий в виде оболочки с огибающей поверхностью положительной гауссовой кривизны, включающее контурные элементы и опертые на них сборные криволинейные плиты и имеющее изломы поверхности в местах соединения плит.Цель изобретения - увеличить несущую способность оболочки при сосредоточенных нагрузках,Это достигается тем, что в предлагаемом покрытии плиты выполнены с кривизной, превышающей кривизну огибающей поверхности.На чертеже изображена схема...

379757

Загрузка...

Номер патента: 379757

Опубликовано: 01.01.1973

Автор: Луговцов

МПК: E04B 1/98

Метки: 379757

...включен демпферсильфон с дроссельным отверстием, то при возвратно-поступательных движениях торца 0 сильфона через дроссельное отверстие егопроталкивается воздух, что способствует повышению поглощения энергии колебаний. и гаситель не всегда н к стенкам сооруже к горизонту- гашение колебаний тис упругих систем при мих носителя.ль, содержащий сейсмичеляющую 1 - 2% от массыивают на горизонтальп ных подшипниках, свяс дросселями со стенками вл ор редмет и тени Гаситель колебаний включающий сейсмиче щую 1 - 2% от массы и 1 ийся тем, что, с цел 20 типа ветровой резонан мическая масса устан ной площадке на о связана сильфонами ми сооружения.На чертеже изображен п тель. Гаситель вкл опорный подш руемое отверст платформе 4 и жения.едложенныи гас...

Подвесной потолок

Загрузка...

Номер патента: 379758

Опубликовано: 01.01.1973

Авторы: Общественных, Дендерин, Экспериментального, Проектный, Вител

МПК: E04B 9/18

Метки: потолок, подвесной

...резьбой размещены между плитами перекрытий, К резьбовой части анкеров 1 прикреплен при помощи гаек каркас 2, например деревянный, с которым при помощи болтов соединены на правляющие 8 с выступами 4. На направляющие навешивают элементы б крепления, соединенные шурупами с плитами б заполнения, имеющими пазы 7 со специальными вырезами или стопором. В пазы плит заполнения 30 редмет из о бр ете Подвесной потолок,закрепленный на анкешвах между плитами пые с каркасом направл включающии каркас, рах, пропущенных в ерекрытия, соединеняющие, плиты заполЗаявитель Ленинградский институт типосвободно входит соединительная пластина 8, например, из дерева или оргстекла.При монтаже потолка плиты заполнения, сдвинутые друг с другом и скрепленные...

Купол

Загрузка...

Номер патента: 379759

Опубликовано: 01.01.1973

Авторы: Проектный, Цзе, Кофман, Кимберг, Экспериментального, Общественных, Вител, Калмахел, Шайшмелашвили

МПК: E04B 7/08

Метки: купол

...концентриа повышают акустиче 2образуют ой дефорнагрузкой на растяПредмет изобретения ол, включающии прикрепленные к оп адиальные ребра и горизонтальные ко 0 с присоединением заявкиПриоритет аявитель Тбилисский зональный научно-исследо типового и экспериментального проект зданиИзобретение относится к области строительства и может быть использовано в покрытиях зданий и сооружений типа куполов.Известно покрытие - купол, включающий прикрепленные к опорам радиальные ребра и горизонтальные концентрические кольцевые ребра.Ограниченная несущая способность и жесткость этих покрытий не позволяет разместить на них трибуны и проходы при использовании сооружения в качестве спортивного и зре. лишного.Цель изобретения - увеличение жесткости...

Покрытие типа купола

Загрузка...

Номер патента: 379760

Опубликовано: 01.01.1973

Авторы: Ганин, Жил, Зайденберг, Мирзаев, Шевцов

МПК: E04B 7/10

Метки: купола, типа, покрытие

...обращены вершинами внутрь покрытия и снабжены дополнительными стержневыми элементами, вмонтированными во внутреннюю часть каждого из объемных элементов.На фиг. 1 изображено предложенное покрытие, в разрезе; на фиг. 2 - стыковка объемных элементов с разрезом одного из них; на фиг. 3 - объемный элемент, в разрезе; на фиг, 4 - то же, в плане с частичным разрезом.Объемные пирамиды 1, имеющие внутреннюю стержневую систему 2, объединены в жесткую пространственную конструкцию покрытия связями 3 талрепного типа. По наружной поверхности покрытия уложен слой 4 пенопластмассы, по которому выполнен наружный абляционный слой б,Внутренняя стержневая система объемных пирамид, из которых выполнено покрытие,1. Покрытие типа купола, например, для...

Всесоьэзндяпапнш-тни: ims1

Загрузка...

Номер патента: 379761

Опубликовано: 01.01.1973

МПК: E04B 7/14

Метки: всесоьэзндяпапнш-тни

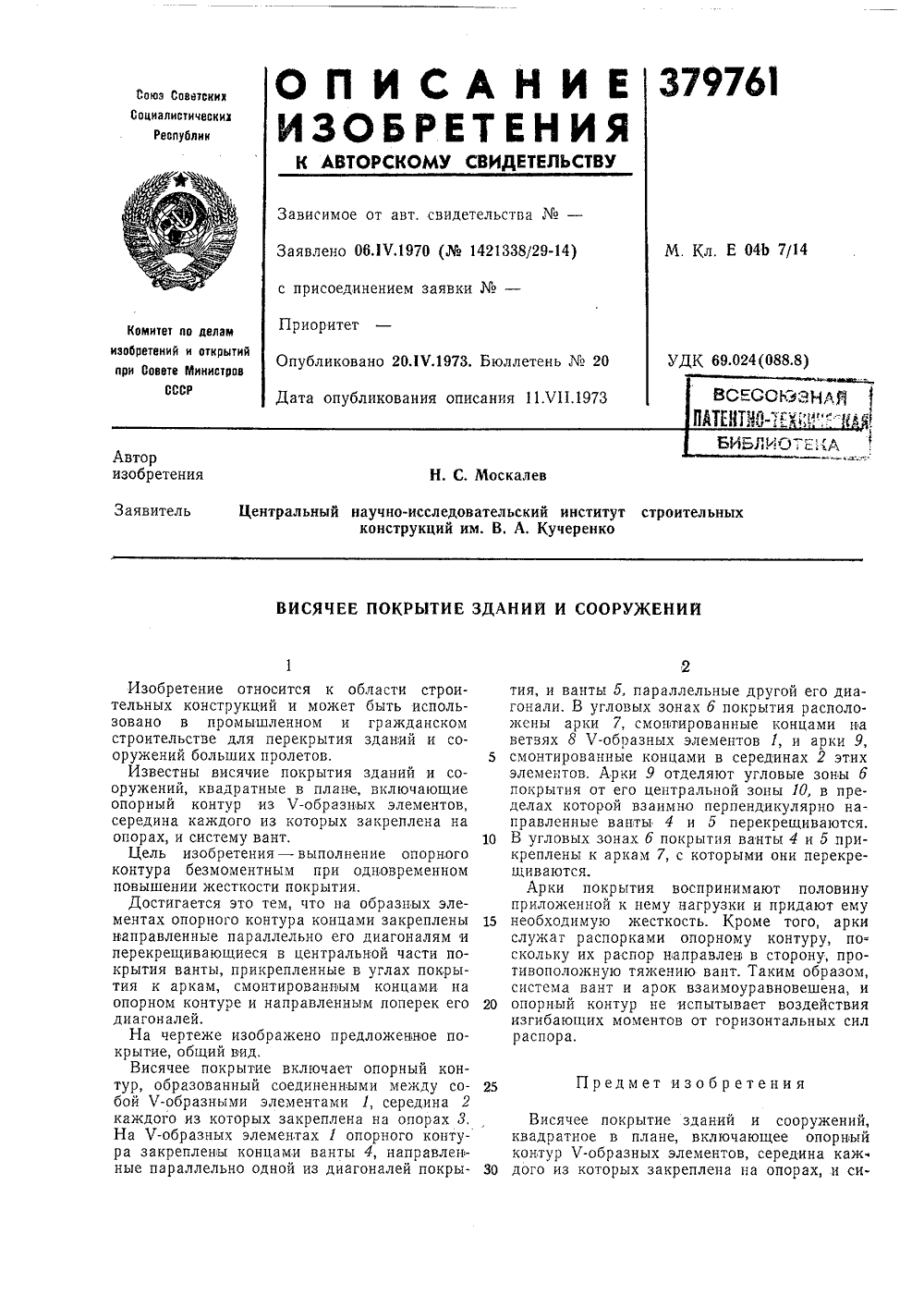

...диагоналей.На чертеже изображено предложенное покрытие, общий вид.Висячее покрытие включает опорный контур, образованный соединенными между собой Ч-образными элементами 1, середина 2 каждого из которых закреплена на опорах 3, На Ч-образных элементах 1 опорного контура закреплены концами ванты 4, направленные параллельно одной из диагоналей покрытия, и ванты 5, параллельные другой его диагонали. В угловых зонах 6 покрытия расположены арки 7, смонтированные концами на ветвях 8 Ч-образных элементов 1, и арки 9, 5 смонтированные концами в серединах 2 этихэлементов. Арки 9 отделяют угловые зоны 6 покрытия от его центральной зоны 10, в пределах которой взаимно перпендикулярно направленные ванты 4 и 5 перекрещиваются.10 В угловых зонах б...

•алиотекд

Загрузка...

Номер патента: 380803

Опубликовано: 01.01.1973

Авторы: Проектно, Дев, Буренков, Механизации, Савин, Шамберг, Завражин, Технической

МПК: E04B 1/68

Метки: •алиотекд

...писто=щий вид; ца фиг. 2 - разрез по А - А1; на фиг. 3 - разрез по Б - Б на Пистолет для нанесения гидроизоляциоцного покрытия вкгиочает корпус 1, эжектор 2, форсуцку 3 и приспособление для резки стеклово.токна, состоящего из опорного ролика 4 с кольцами цз эластичного материала 5, расположенными на канавках, Выпотнеццых на опорном роли,.е, ц фрезу 6. Фреза содержит наружную обойму 7, в прорезях которой установлены ножи 8, опирающиеся на эластичную втулку 9, коаксиальцо установленную ца внутренней обойме 10 с возможностью поворота относительно оси фрезы.Подача гжгута стекловолокна осуществляется направляющцхт устройством, содержащим направляющий канал 1 и,прижимной ролик; 12. Усилие резки жгута регулируется винтом 13.Работает...

Перекрытие здания и сооруженияасесоюзнл; оатйт10-т1х1; вобилог: д

Загрузка...

Номер патента: 380804

Опубликовано: 01.01.1973

МПК: E04B 5/02

Метки: перекрытие, оатйт10-т1х1, здания, вобилог, сооруженияасесоюзнл

...- схемати Целью нзооретения я зация изготовления сбор повременном увеличении и жесткости в продольн правлениях. Так в прод каждая панель перекрыт раскосная ферма, а в п нии как двутавровая бал рекрытия,Для этого каждая сбо речном направлении вы рично расположенными па расстоянии друг от др двух диаметров смежных уменьшающиеся от ее се метры, равные от (Й - 6 высота панели. На фиг. 1 схематичес крытие в плане; на фиг тия по А - А на фиг.чески изображена сборная паел перекрытия.Перекрытие включает располагаемые с заполняемым бетопой смесью зазором 1 сборные панели 2, имеющие по периметру соединяемые друг с другом выпуска 3 рабочей арматуры и отверстия 4 для пропуска колонн 5.Соорная панель в поперечном направлении выполнена с...

Стеновой блок из местного строительного материала

Загрузка...

Номер патента: 380805

Опубликовано: 01.01.1973

Автор: Бородулин

МПК: E04C 1/40, E04B 2/02

Метки: блок, местного, строительного, стеновой

...стеновые блоки из местных строительных материалов, например из .грунтобе тона, золобетона со сквозными пустотами.Целью изобретения является повышение долговечности блоков и их эксплуатационных качеств.Достигается это тем, что блок выполнен с 10 облицовочным слоем, имеющим анкеры, размещенные в пустотах блока.На чертеже изображен стеновой блок в аксонометрии.Предложенный стеновой блок 1 имеет пу стоты 2 с размещенными в них анкерами 8 облицовочного слоя 4,Тело блока 1 формирусы на толщину ложково ным образовани одновреме их пустот мованный ная смесь го валика ывается в ологическ цовочных слоев ем технологическНа свежеотфо ся бетонораствор ем вибропрокатн ностью запрессо положенные техн образуя анкеры. 2.блок уклад и под возде частично...

Блок для сооружений типа цилиндрической

Загрузка...

Номер патента: 380806

Опубликовано: 01.01.1973

Авторы: Подлесный, Вител

МПК: E04H 7/00, E04B 2/12

Метки: типа, блок, цилиндрической, сооружений

...этого на смежных торцовых поверхностях блока образованы пазы, а на других противоположных торцовых поверхностях - соответствующие им по конфигурации выступы.На чертеже изобраяен предложенный блок.На противоположных боковых поверхностях 1 и 2 блока имеются углубления, равные полови;е длины блока, и выступы 3, равные четверти длины его. На торцовых поверхностях 4 и 5 блока образованы пазы, а на торцовых поверхностях 6 и 7 - выступы, соответствующие по конфигурации этим пазам. Сборка цилиндрических емкостей из блоковпроизводится следующим образом,По периметру фундамента сооружения устанавливают ряд блоков, в нижнеп опорной 5 поверхности которых отсутствугот замковыеуглубления. Затем последовательно устанавливают блоки так, что...

Стыковое соединение элементов сборных железобетонных колонн

Загрузка...

Номер патента: 380807

Опубликовано: 01.01.1973

Авторы: Авторы, Запруднов, Загонов, Шул, Зсг, Организаций, Отека, Вител

МПК: E04C 3/34, E04B 1/38

Метки: элементов, сборных, стыковое, железобетонных, колонн, соединение

...длинны наибольшей стороны поперечного сечения элементов.Изобретение поясняется чертежом.Сборная железобетонная колонна вклю чает элементы 1 и 2,каждый из которых имеет вогнутый д и выпуклый 4 торцы с равными радиусами кривизны У.Монтаж колонны производят путем первоначальной установки элемента 1, например, 20 вогнутым торцом 3 вверх. Затем на него устанавливают элемент 2 также вогнутым торцом кверху, При этом выпуклый торец 4 элемента 2 ложится на вогнутый торец 3 элемента 1, после чего производят выверку элемента 2 25 относительно вертикальной разбивочной оси. При несовпадении вертикальных осей элементов 1 и 2 за счет смещения торцовых поверхностей выпуклую сферу 4 элемента 2 совмещают с вогцутои сферой 3 элемента 1 до полного...

Устройство для герметизации перекрытия в месте прохода горловины котла

Загрузка...

Номер патента: 381727

Опубликовано: 01.01.1973

Автор: Удк

МПК: E04B 1/66

Метки: герметизации, месте, горловины, прохода, перекрытия, котла

...горловины котла, включающее фартук, лабиринтную камеру и герметнзирующий элемент, закрепленный в перекрытии, отличаюцееся тем, что, с целью повышения герметизации, лабпринтная камера заполнена дезинфицирующим парожидкостным раствором и выполнена кольцевой формы в плане, причем одни из ее стенок закреплены на фартуке, а другие - на герметизпрующем элементе,Изобретение предназначено для ветеринарно-санитарных утилизационных заводов.Известное устройство для герметизации перекрытия в месте прохода горловины котла, включающее фартук, лабиринтную камеру и 5 герметпзнрующий элемент, закрепленный в перекрытии, не обеспечивает требуемой герметизации.В описываемом устройстве с целью повышения герметизации лабнринтная камера вы полнена...

Сборное железобетонное перекрытие

Загрузка...

Номер патента: 381728

Опубликовано: 01.01.1973

Авторы: Вител, Семенец, Петраков

МПК: E04B 5/28

Метки: сборное, железобетонное, перекрытие

...расположенные балки, В,известных перекрытиях 1балочные схемы и настилы из сборных плитработают раздельно, так как не предусматриваются конструктивные связи их совместнойработы.Цель изобретения - обеспечение совместной 1работы балок и плит в двух направлениях.Для этого в предложенном перекрытии каждое цз торцовых, ребер плиты, опертое ца балкусое и,цецо с последней посредством вяжущего. 2Иа фиг. 1 и 2 показано предложенное перекрытие в разрезе и в плане.Сборное железобетонное перекрытие включает балки 1 и ребристые плиты 2,Ребристые плцть размещевы в смежных ячейках, образованных сеткой,колонн 3 в шахматном порядке одна относительно другой н оперты торцовыми ребрами ца взаимно перпендикулярно расположеные балки. Совместная раоота...

Узел пространственного каркаса

Загрузка...

Номер патента: 382304

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: E04B 1/38

Метки: пространственного, узел, каркаса

...следует сделать отверстия, для штоков соединительных элементов, головтси которых будут примыкать и внутренним поверхностям стакана.11 я фцг. 1 изображен узел пространственного каркаса, разрез в плоакости, поперечцьш к осн стакана; на фиг. 2 - разрез по А - А на фцг. 1; на фпг. 3 - стержень, продольный разрез; на фцг. 4 - соединительный элемент.Узел пространственного каркаса образован стерхонялти 1, прикрепленными посредством соеданз 1 тельцых элементов 2 к расположенному в центре цх пересечения стакану 3. Калтедтлй стержень снабжен патрубком 4, в стенках которого выполнены проттиволежатцие по диаметру прорези б, Патрубок, как правило, прцварнвают и стержню.Каждый соедцнпттельный элемент пмеет головку 6 и шток 7 с прорезью 8.Стакан...

412361

Загрузка...

Номер патента: 412361

Опубликовано: 25.01.1974

МПК: E04B 1/38

Метки: 412361

...применением закладных деталей, размещенных в зазоре между панелями и элементами каркаса здания, закрепляющих панель при ее установке и рихтовке.На фиг. 1 показано стыковое соединение, общий вид; на фиг. 2 - сечение по А - А на фиг. 1; на фиг, 3 - сечение по Б - Б на фиг. 1.Стыковое соединение стеновых панелей с элементами каркаса выполнено с помощью соединительных элементов - плоских крюков 1 и клина 2, размещенных в зазоре между панелями 3 и элементами каркаса 4; закладных деталей 5 панелей 3 и закладной детали б элемента каркаса 4. 2Плоские крюки 1 имеют 1.-образную форму, одним концом сопрягаются посредством отверстий 7 с наклонными направляющими выступами 8 закладной детали-пластины 6, а другим входят в прорези 9 закладных...

412362

Загрузка...

Номер патента: 412362

Опубликовано: 25.01.1974

МПК: E04B 1/38

Метки: 412362

...изогнут под углом пре угой конец 4, обращеннь 5 здания - в вертикальнд углом от 15 до 75 вриала соединяемых элем самого стержня. Взаимодействующая с соединительнымстержнем 2 часть панели 3 выполнена с пазом а, соответствующим рабочему направлению горизонтального конца 1 соедичштельпого 5 стержня 2, так, что при повороте стержня относительно оси отогнутого в вертикальной плоскости конца 4 горизонтальный конец 1 соедипителыюго стержня 2 войдет в паз а панели 3.10 Монтаж производится следующим образом.После установки панели 3 в заранее изготовленное отверстие б в каркасе здания 5 вставляют отогнутый в вертикальной плоскости конец 4 соединительного стержня 2 (см.15 фиг. 3). Затем, вращая соединительный стержень 2 относительно оси отогнутого...

413248

Загрузка...

Номер патента: 413248

Опубликовано: 30.01.1974

МПК: E04B 1/38

Метки: 413248

...в этом стыковом ся через бетон замонотакана, плоскости котс ну действия усилия. Предм изобретения Изобретение относится к стыковым соединениям сборных железобетонных элементов типа колонны или ветви колонны с фундаментом, в котором устанавливают стакан для закрепления этих элементов.Известны стыковые соединения фундамента, имеющего стакан с наклонными стенками, с колонной, установленной в последнем с замоноличенным зазором.Известные стыковые соединения стаканного типа воспринимают знакоперемецные усилия, действующие вдоль оси стакана, за счет различных конструктивных мероприятий, которые вызывают увеличение габарита стыка, или значительного усложнения его конструкции по сравнению со стыковыми соединениями, воспринимающими...

413249

Загрузка...

Номер патента: 413249

Опубликовано: 30.01.1974

МПК: E04B 7/18, E04D 13/03

Метки: 413249

...в горизонтальномположении фиксирующими тросами 9. Противопожарный кран в закрытом состоянии отделяет легко возгорающийся светопрозрачный элемент 1 от помещения и препятствует про никанию горящих частей зенитного фонаря в Изобретение относится к области использования зенитных фонарей из органического стекла и может быть применено в зданиях гражданского и промышленного назначения.Известен зенитный фонарь, включающий криволинейный светопрозрачный элемент, опорный стакан и противопожарный экран со створчатыми заслонками, имеющими плавкий держатель и фиксирующие тросы. Однако автономность срабатывания плавких держателей приводит к неодновременному закрыванию створок, и, следовательно, к неполному перекрытию проема при неодинаковом...

414387

Загрузка...

Номер патента: 414387

Опубликовано: 05.02.1974

МПК: E04B 1/61

Метки: 414387

417587

Загрузка...

Номер патента: 417587

Опубликовано: 28.02.1974

МПК: E04B 1/35, E04G 21/14

Метки: 417587

...нагораволзупах 5 в сферических подновлены толкатели 8, внешоторых меньше внутреннего атых стоек 9, Толкатели имеупоров 10, шаг которых равен гидродомкратов 3. Общая выолкателя 8;равна высоте стозаны с ползуном 5, а гайки, имеют приводы, синхропизированные с гидродомкратами 3.Монтаж башни с,помощью описанного устройства производят следующим обоазом.В исходном состоянии, когда ползуны 5 находятся в крайнем нижнем положении, на толкатели 8, поо еремино отклоняемые от вертикали с помощью подпятнихов 7, насаживают трубчатые стойки 9, которые последовательно с помощью сварки соединяют друг с другом распогками 24 и частично - раскосами 25, образуя первую секцию башни. Затем во всех втулках 11 поворотные части 14 ориентируют таким образом,...

Висячее покрытие зданий и сооружений

Загрузка...

Номер патента: 419603

Опубликовано: 15.03.1974

Авторы: Зональный, Экспериментального, Дмитриев, Общественных, Проектный, Гильман, Касилов

МПК: E04B 7/14

Метки: покрытие, сооружений, зданий, висячее

...усилий вовсех вантах перекрестной сети при действиивертикальной нагрузки вантовая сеть предлагаемого покрытия в зоне примыкания к опорному контуру выполнена с дополнительнымивантами, соединенными между собой и с основными вантами под углом 120 в плане.На чертеже изображен общий вид предлагаемого висячего покрытия, состоящего из основных вант 1, узлы пересечения которых ооеспечивают оощ ние, но не преп вант относительно ном направлении, 5 турных вант 2 и 3собой и с основнь в плане и псредаю тур. ее вертикал ятствуют п друг друга и дополнит , которые с ми вантами т мсилия н ное перемещероскальзыванию в горизонтальельных прпконединены между под углом 120 а опорный кон 0 В качестве ограждаю крытия могут примен плиты с последующим о а...

Узловое соединение стержней

Загрузка...

Номер патента: 421741

Опубликовано: 30.03.1974

Авторы: Хисамов, Агафонкин, Замалеев

МПК: E04B 1/58

Метки: соединение, стержней, узловое

...соединения к нпм стержневыхобразовано ых с цент- связями 4, сового соеконцы гибвым фасонльным для в процессе ирны. Прочют на стык нтом послеэлементов. Узловое венного к ствляемос объединен чающее подвижно рировапия соединены связями. й пространст жений, осущевых фасонок, ментом, о т л ию устраненияанением центтовые фасонки ентом гибкими соединени аркаса здан посредств ных центра. ся тем, чт сти соедине осеи стер с централье стержне й и соору ом листо чьным эле о, с цель ния с сохр жней, лис ным элем Изобретение относится к области строительства, а именно к строительству каркасных оболочек, например, спортивных сооружений, и касается узловых соединений стержней пространственного каркаса.При создании конструкций узловых соединений...

Панель светоаэрационного фонаря

Загрузка...

Номер патента: 421742

Опубликовано: 30.03.1974

Авторы: Велькин, Харьков

МПК: E04C 2/54, E04B 7/18

Метки: светоаэрационного, панель, фонаря

...светоаэрационного фонаря включает обрамляющую раму 1 с соединенными с ней дополнительными элементами-раскосами 2 и стойками 3, К элементам Изобретение относитс с конструкциям, применяе ном строительстве.Известна панель светоаэрац включающая обрамляющую переплеты, при этом оконные пятся в верхней части рамы к и вертикальным импостам, а н мы представляет собой фермуЦель изобретения - повыш панели, а также снижения ее и объема ручных сварочных р рамы и дополнительным элементам прикреплены оконные переплеты 4 на шарнирах 5, На низ панели 6 установлен гнутый по форме лист, в полость которого в заводских условиях укладывается утеплитель 7. Для применення контактной точечной сварки концы стоек и раскосов выполнены с профильной частью 8,...

Стена составная

Загрузка...

Номер патента: 424952

Опубликовано: 25.04.1974

Авторы: Минько, Винников, Савранский

МПК: E06B 3/40, E04B 2/00

Метки: стена, составная

...упрощения трацсфордовая роликовая тележка 1 рцкрецленной к цей верна которой шарнирноца коцце стойки устацовСтена составная имущественно, про орукеций, включаю можностью поворо г тикальной оси в ход щиты, перемещаемь личающаяся те надежности работь мации, каждая хо, снабжена жестко тикальной стойкой смонтирован щцт, а лен ролик. Изобретение относится к строительству.Известна составная перегородка из отдельных связанных между собой секций, включающая установленные с возможностью поворота вокруг центральной вертикальной оси в ходовых роликовых тележках щиты, перемещаемые по направляющим. Однако, размеры таких секций ограничены из-за возможности их перекоса.Цель изобретения - повысить надежность работы и упростить...

424953

Загрузка...

Номер патента: 424953

Опубликовано: 25.04.1974

Авторы: Курбатов, Изобретени, Москалев

МПК: E04B 7/14

Метки: 424953

...на фиг. 2 - то же, разрез А - А на фиг. 1.Внутренний опорный контур висячего покрытия содержит криволинейные элементы 1 замкнутого опорного контура, ванту 2, анкер 3, сферическую шайбу 4, съемный опорный вкладыш 5, вертикальные ребра 6 и стягивающие болты 7.Внутреннии опорный контур выполнен в виде замкнутой балки с криволинейными элементами 1, каналами для пропуска вант 2 с ФЯЩ 3 "1-"ИТУР ВИСЯЧЕГО ПОКРЫТИЯ анкерами 3 на конце. Ванты с осями, проходящими через центр тяжести поперечного сечения опорного контура, сохраняют центральную передачу усилия сферических шайб 4, 5 опирающихся на съемные вкладыши 5, которые в свою очередь упираются в приторцованные грани ребер 6. В момент заводки анкера 3 ванты 2 вместе со сферическими шайбами 4 в...

Предварительно напряженный пространственный строительный элемент

Загрузка...

Номер патента: 424954

Опубликовано: 25.04.1974

Автор: Колейчук

МПК: E04B 7/14, E04C 3/00

Метки: элемент, строительный, напряженный, предварительно, пространственный

...конструкцию и уменьшить длину вант.Достигается это тем, что он выполнен с пропущенными через концы двух смежных жестких стержней и соединенными между собой вантами, при этом жесткий стержень и ванта в каждом узле соединения расположены в одной плоскости.Это позволяет сократить число вант в узле соединения до двух, а длину растянутого контура - на 25%.На фиг. 1 изображен предлагаемьш предварительно напряженный пространственный элемент, вид сбоку; на фиг, 2 - то же, в аксонометрии; на фиг, 3 - то же, план; на фиг.4 - вариант конструкции плоского перекрытия пространственных элементов,Пространственный элемент выполнен с пропущенными через концы двух смежных жестсоединенными ь 1 и ванта 2 асположены в нсны своими окрытия из та хся стержне 1...

Крепежная деталь

Загрузка...

Номер патента: 426379

Опубликовано: 30.04.1974

Авторы: Федеративна, Иност

МПК: E04B 1/61, E04B 1/38

Метки: крепежная, деталь

...с расходящимися части 8 выполнены параллельными продольной оси. Прп этом наклонные части 6 распорных элементов имеют большую толщину, чем параллельные части, снабженные составным фланцем, На наружной поверхности каждого из распорных элементов образованы ребра.При креплении панелей, непосредственнопримыкающих к крепежной детали, от стержня 1 расходятся в продольном направлении распорные элементы, которые входят в отверстия 9 панелей 10, Образованный на концах распорных элементов фланец 5 захватывает панель 10 на ее внешней поверхности в месте соприкосновения, При ввннчиванпп крепежного элемента 11 во внутреннюю резьбу 8 продольного отверстия стергкня последнии притя гивается к обратной стороне панели 10, Приэтом распорные элементы в...

Звукоизолирующие обои

Загрузка...

Номер патента: 429171

Опубликовано: 25.05.1974

Автор: Тимофеенко

МПК: D06N 7/00, E04B 1/99

Метки: обои, звукоизолирующие

...ные листы 1 и 2, между которымисредний слой 3, выполненный из поп 2мещенных гофрированных пленочных листов 4, гофры 5 которых расположены симметрично относительно друг друга и соединены между собой и с наружными листами в местах контакта. Полости, образуемые каждой парой гофр, заполнены звукопоглощающим материалом б, например микростеклошпоном, волокна которого ориентированы поперек гофра,Гофрированные листы 4 могут быть покрыты слоем тяжелых металлов 7, например, из группы свинца, и могут содержать продольные 8 и поперечные 9 приливы, выполненные из такого же материала, Такой вариант предпочтителен для обоев, изолирующих интенсивный шум с ярко выраженными высокочастотными составляющими,Звуковые волны, генерируемые источником шума,...

Вращающийся купол

Загрузка...

Номер патента: 431287

Опубликовано: 05.06.1974

Авторы: Дворников, Проектный, Центральный, Шаргородский, Новиков, Бондарев, Игкарев

МПК: E04B 7/08

Метки: вращающийся, купол

...купола от ветровых нагрузок иобеспечения правильного зацепления цевочной передачи установлены боковые ролики 14.Приводы вращения 7 и 8 состоят из электродвигателя 15, предохранительной муфты 16, червячного самотормозящего редуктора 17, цилиндрического редуктора 18, раздаточной коробки 19, имеющей выходные шестерни 20 и 21, и секторов 22 и 23, жестко прикрепленных к створкам забрала. Ручное перемещение створок забрала в случае обесточивания приводов осуществляется от рукоятки 24, установленной на валу каждого электродвигателя.Противовесы состоят из штанги 25 с концевыми упорами 26 и 27 и пружинами 28 и 29, Штанга пропущена через цапфы 30 и 31, каждая из которых шарнирно крепится к одной из створок 4 и 5 и поджимается пружинами 28 и 29, В...
