E01C 19/35 — ручные

Ручная вибрационная шпалоподбойка с электромотором

Загрузка...

Номер патента: 114101

Опубликовано: 01.01.1958

Автор: Потупин

МПК: E01C 19/35, E01B 27/14

Метки: электромотором, шпалоподбойка, ручная, вибрационная

...чего рабочий орган ее выполнен в виде жесткого стержня с продольной осью, расположенной в плоскости, параллельной плоскости вращения дебаланса,Благодаря этому значительно повышается эффективность шпалоподбойки и представляется возможным снизить ее вес примерно на 25% .На чертеже изображен общий вид описываемой шпалоподбойки с частичным разрезом.На вал 1 электромотора 2 насажен дебаланс 3, сообщающий возмущающую силу корпусу 4 посредством подшипкпксв б, с помощью которых Вал монтирован в корпусе. К последнему с одной стороны прикреплены при помощи амортизирующих пружин б, 7, 8 и ремней 9, 10 ручки 11 для управления шпалоподбойкой, а с противоположной стороны, с помощью болтов 12 прикреплен рабочий орган, выполненный в виде жесткого...

Электрошпалоподбойка

Загрузка...

Номер патента: 116340

Опубликовано: 01.01.1958

Автор: Потупин

МПК: E01B 27/14, E01C 19/35

Метки: электрошпалоподбойка

...трубчатого подбойника 2, с рабочим наконечником 3, рамки 4, натяжного болта 5; на валу электродвигателя снаружи от подшипника б укрепляется рабочий деба- ланс 7; на другом конце вала электродвигателя около подшипника 8 - малый дебаланс; к трубе подбойника приваривается ребро жесткости 9; подбойник крепится к корпусу электродвигателя двумя болтами 10, Рабочий наконечник крепится к муфте 11, с помощью заклепки, Рамка служит для соединения корпуса электродвигателя с рукояткой при помощи амортизационной системы, к которой относятся ремни 12 и 13, вертикальные пружины 14, горизонтальные пружины 15 и ремни электродвигателя 1 б, клеммная коробка электромотора 17, нижняя крышка электромотора 18, дебаланс амортизатора 19.Предмет...

Рукоятка для вибрационной шпалоподбойки

Загрузка...

Номер патента: 128893

Опубликовано: 01.01.1960

Авторы: Шестопалов, Карпов

МПК: E01C 19/35, B25G 3/20, E01B 27/14 ...

Метки: шпалоподбойки, рукоятка, вибрационной

...шсчкамц, крспЯщимис 5 посрсдстВОМ Втулок и ст 55 кных болтоВ на рамкс шпалоподбойки.На фиг. 1 изображсца рукоятка для вцбраццоццой шпалоподбойки; ца фиг. 2 - вид по стрелкс А ца фцг. 1.Рукоятки сОстОят из мсталли 1 сскцх пластцц 1, к которым прцвулкацизированы рсзицовыс амортизаторы 2 С-образной формы, внсшццх щечек 3 и дерсвяццых ручек 4, которые сцаожсны объемлющими металлическими зажимами 0, сосдицсццымц с пластинами 1 прц помощи заклепок 6. Ручки 4 закрспляются в зажимах 5 болтами 7. Вцсшццс щс:1- ки 3 привулкацизировацы к резиновым амортизаторам 2 ц сосдццяются мс)кду сОбОЙ посрсдстВОМ Вт 1 ЛОк 8 и проходящих скВОзь ццх ст 51 жцых болтов 9, которыс одповрсмснно прцкрспляот рукоятку и ракк 10 шпалоподбойкц. Прсдм ет цзобр стснця...

Пневматическая шпалоподбойка

Загрузка...

Номер патента: 130057

Опубликовано: 01.01.1960

Авторы: Михеев, Светополянский, Грязев

МПК: E01C 19/35, E01B 27/14

Метки: пневматическая, шпалоподбойка

...а в нижней части - подпружиненным хвостовиком, взаимодействующим с пятой ударного патрона,На чертеже изображена пневматическая шпалоподбойка.Пневматическая шпалоподбойка состоит из рабочего цилиндра 1, плунжера 2, используемого в качестве золотника, пружины 3, надетой на хвостовик 4 плунжера 2, втулки б, наконечника б и ударного патрона 7, несущего рабочий орган 8.Сжатый воздух, поступая через напорный канал 9, проходит через внутренний канал 10 в рабочую камеру 11, находящуюся в верхней части 12 плунжера 2. Плунжер 2 движется вниз, при этом его хвостовик 4 наносит удар по пяте 13 ударного патрона 7, а пружина о сжимается. Прн перекрыванип верхней цастью 12 плунжера 2 канала 9 подача сжатого воздуха прекращается, а отработанный воздух...

Амортизационное устройство для вибрационных шпалоподбоек

Загрузка...

Номер патента: 137127

Опубликовано: 01.01.1961

Авторы: Карпов, Шестопалов

МПК: E01B 27/14, E01C 19/35, E02D 3/046 ...

Метки: шпалоподбоек, вибрационных, амортизационное

...верхнем конце рукоятку с резиновых 1 и на 1 онечниками.Однако известные амортизаторы не предотвращают вибрации рукоятки шпалоподбойки во время работы,Предложенное амортизационное устройство с целью уменьшения вредной вибрации рукоятки шпалоподбойки имеет на нижнем конце рамки расположенные по вершинам треугольника, амортизаторы цнлиндрнческой формы.Амортизаторы изготовлены из вибростойкой резины со стальными привулканизированными к ним соединительными наконечниками с винтовой нарезкон.На фиг. 1 изооражепо предложенное устройство вместе с шпалоподбойкой; на фиг. 2 - три варианта устройства амортизаторов,Устройство состоит из трех амортизаторов 1 с деталями крепления: гибкими ремнями 2, шайбами 3 и болтами 4, Устройство крепится с одной...

Съемный механизм для уплотнения балласта под шпалами железнодорожного пути

Загрузка...

Номер патента: 137529

Опубликовано: 01.01.1961

Авторы: Горохов, Огар, Чугунов

МПК: E01B 27/14, E01C 19/35

Метки: балласта, уплотнения, пути, съемный, железнодорожного, шпалами, механизм

...электрошпа к со штангами в шпа-,ю по ыми реднои в я, неудо и сняти ляются наличиеукоятки управлесточникам питан меныи узел шпалойке и поворотной несет шпалопода раме тележки положенный на ороб кой с зетками, а азъемным. ыполне На чертеже схематически представлена конструкция механизма с четырьмя шпалоподбойками, в двух проекциях.На раме 1 тележки посредством шарнирных кронштейнов 2 подвешены электрошпалоподбойки 3. С помощью гибкого элемента 4 больп 1 ая часть веса шпалоподбоек воспринимается пружинами 5, одни концы которых соединены с гибким элементом, а другие - с рамой тележки.Каждая шпалоподбойка соединена с шарнирной тягой посредством быстродействующего шарнирного соединения б. На раме тележки расположена распределительная коробка...

Пневматическая трамбовка

Загрузка...

Номер патента: 140074

Опубликовано: 01.01.1961

Автор: Белов

МПК: E01C 19/35, E01C 19/34

Метки: пневматическая, трамбовка

...пята 4 с резиновой подушкой часть ствола посажен на резьбе стакан 6 с каналом 7 того воздуха, проходящим через штуцер 8. На штуце пус 9 регулятора, внутри которого размещен золотник при помощи ручки-рычага 11. В торцовой части ствола под стаканом выполне точка 12, в которую помещено золотниковое кольцо большим диаметра ствола. Перемещением золотниковог стороны в другую регулируется впуск сжатого воздуха ные каналы 14, так и надпоршневую полость 15, зак крышкой 16. Настоящая пневматическая трамбовка может по применние в литейных цехах для уплотнения формо опках.кованные на исным с пятой, негеет указанного твола трамбовки иотниковое колыхающееся в двухсжатого воздуха.в продольном возвратно-посту- алкой 3, на кон. На всрхн 1 ою для...

Пневматическая трамбовка для уплотнения смеси

Загрузка...

Номер патента: 199186

Опубликовано: 01.01.1967

Авторы: Ветров, Тьлг, Эсаулов, Микулинский

МПК: E01C 19/35, E02D 3/046, E01C 19/34 ...

Метки: пневматическая, уплотнения, смеси, трамбовка

...с целью удобства управления ее работой, руко ятка снабжена продольным пазом, а распределительное устройство размещено внутри рукоятки и выполнено в виде поворотного золотника с упором, взаимодействующим с пазом рукоятки,г 1 а чертеже изображена описываемая трамбовка,Трамбовка состоит из ствола 1 и трубки 2, соединенных между собой втулкой 3; свободно скользящих пластмассовых верхней 4 и нижней 5 рукояток, четырех упорных колец б из эластичного материала, например резины и упорно-разделительного кольца 7. Внутри верхней рукоятки 4, снабженной продольным пазом 8, размещено распределительное устройство, которое выполнено в виде неподвижного 9 и поворотного 10 клапанов с отверстиями 11 и 12. Поворотный клапан снабизобретени П реда...

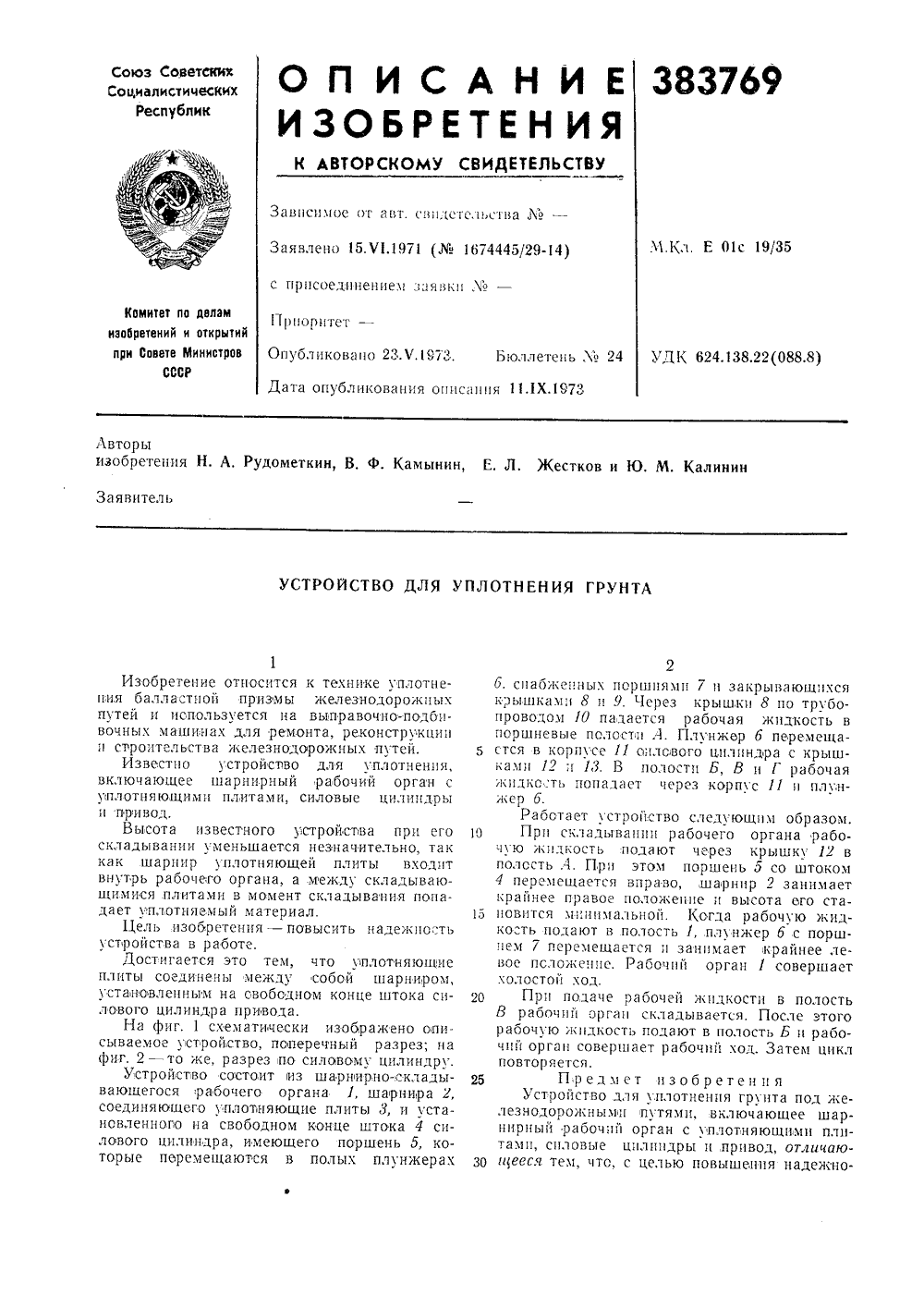

Устройство для уплотнения грунта

Загрузка...

Номер патента: 383769

Опубликовано: 01.01.1973

МПК: E01C 19/35

Метки: грунта, уплотнения

...фиг. 1 схематически изображено описываемое устровство, поперечный разрез; нафиг. 2 - то же, разрез по силовому цилиндру.Устройгство состоит из шарниргго-складывающегося рабочего органа 1, шарнира 2,соединяющего уплогняющие плиты 8, и устансвленного на свободном конце штока 4 силового цилиндра, имеющего поршень 5, которые перемещаются в полых плунжерах 6, снабженных поршнями 7 и закрывающихся крышками 8 и 9. Через крышки 8 по трубопроводом 10 палается рабочая жидкость в поршневые пслостгг А. Плунжер 6 перемеща ется в корпусе 11 сгилсвого цгглггндра с крышками 12 .г 13. В полости Б, В и 1 рабочая жнлкс,.ть попаласт через корпус 11 и плунжер 6.Работает устройство следующим образом.О Прн склалывании рабочего органа рабочую жнлкость...

Рабочий орган к машине для уплотнения грунтов

Загрузка...

Номер патента: 445719

Опубликовано: 05.10.1974

Авторы: Бобылев, Горелов

МПК: E01C 19/35

Метки: грунтов, машине, рабочий, уплотнения, орган

...на верхней части корпуса, а обойма выполнена полноповоротйой.Сущност изобретения поясняется чертежом.25 Рабочий орган 1 монтируется на базовой машине. На корпусе рабочего органа закреплен разравнивающий нож 2, установленнныИ в направляющей обойме 3 с возможностью возвратно-поступательного движения посредством силового цилиндра Ю, закрепленного на верхней части корпуса. Обойма выполнена полноповоротной и может быть зафиксирована . в любом положении.Рабочий оргай работает следующим образом.Перед началом разравнивания грунта нож 2 устанавливается с помощью гидроцилиндра Ф в крайнев положение, йри атом его режущая кромка расположена ниже уровня уплотняющей плиты 5. Манипулируя рабочим органом, производят разравниваниа грунта ври...

Трамбовка

Загрузка...

Номер патента: 537157

Опубликовано: 30.11.1976

Авторы: Адамов, Никишин, Шишулин, Пятов, Куликов, Гольдштейн, Батуев

МПК: E01C 19/35

Метки: трамбовка

...образом.5 10 При поднятом положении корпуса 1 ползун 7 под действием силы тяжести трамбующего башмака 9 ложится на ограничитель перемещения 10. Нижний конец шатуна 3 выходит из замка 6, и двухшарнирное звено 4 совершает колебательное движение в некотором секторе одной из полуплоскостей, не давая возможности шатуну 3 передавать возвратно-поступательное движение штоку 5. При этом нижний предел величины зазора между ползуном 7 и ограничителем перемещения 10 обеспечивает надежный переход трамбовки на холостой ход и удерживание ее в этом режиме, так как шатун 3 при движении вверх не подхватывает шток 5 с ползуном 7. Соблюдение верхнего предела величины зазора необходимо для того, чтобы двухшарнирное звено 4 не могло перейти в другую...
