Устройство для очистки и сортирования семян хлопчатника

Загрузка...

Номер патента: 1756395

Опубликовано: 23.08.1992

Авторы: Покрас, Ракипов, Гулямов, Дьячков, Осипьянц

МПК: D01B 1/02

Метки: хлопчатника, сортирования, семян

...скоростей витания Семян, но меньшей тяжелых примесей (камешек, металлических предметов).Путем регулирования размера С (фиг. 2)устанавливается У 5 большей скорости витания легких (недоразвитых, щуплых) семян, но меньшей скорости витания зрелых, полноценных ( поэтому относительно тяжелых) семян.В связи с этим в камере 5 разделенияосуществляется разделение семян по фракциям - осаждаются полноценные семена (посевная фракция), которые иэ рабочей камеры выводятся через вакуум-клапан 9, а легкая (техническая) фракция пролетает дальше и попадает в камеру 10, Поперечное сечение камеры 10 больше поперечного сечения камеры 5, поэтому здесь скорость1756395 6движения воздуха меньше, чем в камере 5. Скорости витания семян завйсятотмно- С помощью...

Резец

Загрузка...

Номер патента: 1756023

Опубликовано: 23.08.1992

Авторы: Курдюков, Дьячков, Фандиков

МПК: B23B 27/16

Метки: резец

...режущей и ствуют посредством оси две конец которых закреплен н на верхней поверхности де гнезде державки осуществляется прихватом, зафиксированным нэ оси, например винтом, причем ось может вращаться в проушинах, выполненных на верхнем торце державки. В качестве одного из видов крепления оси, возможна установка шплинтов в отверстия, выполненные на выступающих концах оси. На прихват посредством оси действуют две пружины, один конец каждой закреплен на оси, а другой конец - на верхней поверхности державки. Закрепление концов может осуществляться винтами.На фиг.1 изображен резец; на фиг.2 - вид А на фиг,1,Резец состоит из державки 1, в гнезде которой установлена режущая пластина 2, закрепленная прихватом 3, зафиксированным винтом 4 на...

Радиально-поршневой эксцентриковый гидромотор

Загрузка...

Номер патента: 1753016

Опубликовано: 07.08.1992

Автор: Дьячков

МПК: F03C 1/04

Метки: эксцентриковый, гидромотор, радиально-поршневой

...из двух продольных поясков, разделенных канавкой, соединенной с полостью гидростатической разгрузки Ь любым из известных способов,Цилиндрические расточки под поршни закрыты крышками 5.Гидромотор работает следующим образом,Подводимая под давлением рабочая жидкость через распределитель"и"канэлы (не показаны) поступает в рабочие камеры К, Под действием усилия давления рабочей жидкости поршень 2 перемещается к центру гидромотора О, воздействует на шатун 3, который передает усилие и движение поршня через опорную поверхность на эксцентриковый кулачок 4, Эксцентриковый кулачок вращается вокруг оси О, При этом опорная поверхность шатуна скользит по наружной цилиндрическбй поверхности эксцентрикового кулачка, Силы трения, возникающие на опорной...

Способ осаждения полезных компонентов из пульпы

Загрузка...

Номер патента: 1752424

Опубликовано: 07.08.1992

Авторы: Зюган, Марутов, Бажал, Маслов, Дьячков, Гальперин

МПК: B03B 5/02

Метки: полезных, пульпы, компонентов, осаждения

...1/с; 35а - угол наклона генератора к поверхности осаждения, град;А - длина волны, м;- длина модуля, на котором происходит осаждение, м, 40 а амплитуду давления в волне берут не выше предела прочности полезного компонента на раздавливание и больше удельных сил вязкости среды,45На фиг.1 приведен пример осуществления осаждения органических и неорганических соединений иэ пульп в водоемах; на фиг.2 - осаждение с одновременной классификацией; на фиг.3 -формирование угла 50 наклона оси генератора к поверхности осаждения.Устройство для осуществления предлагаемого способа состоит из плавающей платформы 1, генератора 2 волн с кониче ским раструбом, опущенного в пульпу 3, отсасыаающего устройства 4, емкости 5 с перегородками 6, расположенной на...

Неразъемное клеевое соединение деталей

Загрузка...

Номер патента: 1751466

Опубликовано: 30.07.1992

Авторы: Марченко, Дьячков, Сазонов

МПК: F16B 11/00

Метки: клеевое, неразъемное, соединение

...деформаций в наружнойперемычке. При шйрине перемычки более0,26 Н жесткость соединения оказываетсявыше допустимой - отмечены случаи разгерметизации и разрушения стенки оболочки как при нагружении, так и при разгрузке,Если перемычку между проточками выполнить шириной менее О,ЗН, то последняяразрушается иэ-за накопления в ее основании усталостных повреждений, При ширинеперемычки более 0,5 Н наличие дополнительной кольцевой проточки слабо сказывается на достижении цели - жесткостьперемычки оказывается выше допустимой,При глубине дополнительной проточкименее 1,151 эффект от ее использованияпрактически не ощущается. При глубине более 1,251 снижается прочность перемычки,образованной проточками, и узел соединения, поэтому не может обеспечить...

Способ изготовления узла разьема корпуса гидрофизического прибора

Загрузка...

Номер патента: 1743806

Опубликовано: 30.06.1992

Авторы: Марченко, Бурдун, Дьячков

МПК: B24B 1/00

Метки: гидрофизического, корпуса, разъема, узла, прибора

...двух движенлй - Гращвния шпинделя станка и движеня падя и на шлифовальный круг, что достигается приО. н ен ием быстродействую шего п невмопривода; в) окружная скорость круга составляет13-15 м/с. Давление на обрабатываемуюговерхность кольца-обрамления 1,15 - 1,25МПЯ; г) обработку гОверхности проводили5 до шеооховатости В 0,82 мкм.Б процессе шлифования в зону резанияподавали СОМ( марки "Аквол - 2",Применение метода шлифования врезянием на первом эапе позволило получить10 строго заданный рисунок микрорельефа(на,." ОВение неровностей) ня опорных поверХПстяу ОЛЕц-абрас ЛОНИЙ. т,е. трЕбуЕМОЕ.:рЯд. 88 5 рифметическае у гклан 8 ние Выса-.ь неровностей (см,риг,З),15 .-а втором этапе выполняли крцглОеВь;ифавание: внутреннее и нару,кное...

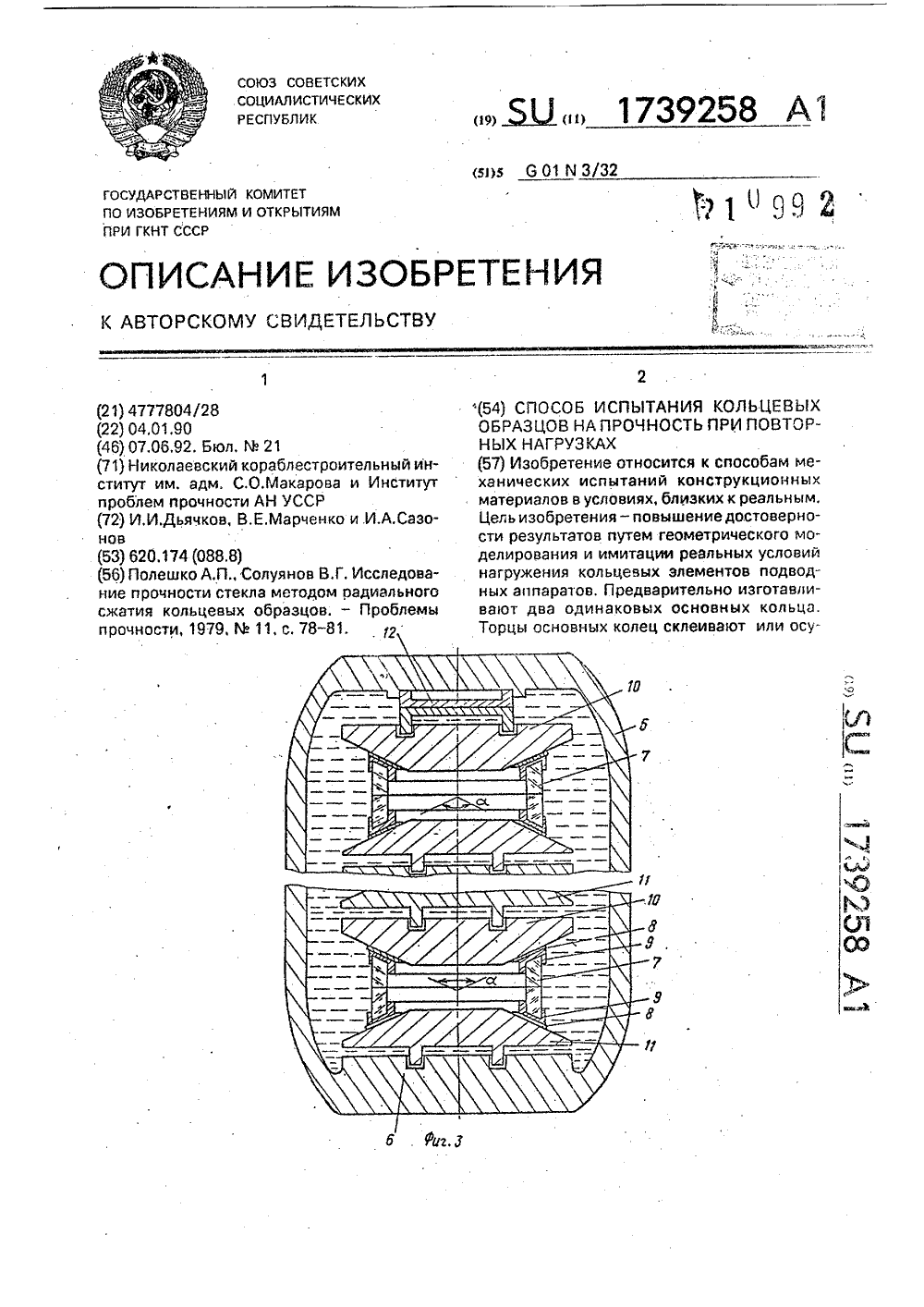

Способ испытания кольцевых образцов при повторных нагрузках

Загрузка...

Номер патента: 1739258

Опубликовано: 07.06.1992

Авторы: Марченко, Дьячков, Сазонов

МПК: G01N 3/32

Метки: испытания, образцов, повторных, нагрузках, кольцевых

...фиг.1 показан схематично корпус гидрофизического прибора; на фиг.2 - конструкция кольцевого образца-модели: а - узел неразъемного клеевого соединения элементов корпуса гидрофизического прибора; б - узел разъема элементов корпуса гидрофизического прибора; на фиг.З - схема установки, реализующей предлагаемый способ.Кольцевой образец (фиг. 2 а) содержит два.одинаковых кольца 1 и 2. изготовленных из хрупкого неметаллического материала - стекла марки 13 в. Между торцами колец 1 и 2 имеется клеевой шов 3, выполненный составом "СпрутМ". Указанный образец является моделью узла неразъемного клеевого соединения элементов корпуса гидрофизического прибора (фиг,1, узел А).При закреплении торцовых зон колец 1 и 2 (фиг, 2 б) в металлических...

Гравировальная машина

Загрузка...

Номер патента: 1738686

Опубликовано: 07.06.1992

Авторы: Багаев, Дьячков, Марковников

МПК: E04F 15/08, B44C 1/22

Метки: гравировальная

...к генераторам питания (не показаны). Эти генераторы пи,- тания могут быть выполнены в виде синхрогенератора, т.е, соотношение частот импульсов может быть задано различным, обеспечивающим построчное сканирование поверхности.Устройство работает следующим образом:Каретку 4 помещают в исходное положение, например в верхний левый угол планшета 1 (для упрощения понимания сущности изобретения вспомогательные элементы устройства, обеспечивающие возврат каретки, обратный ход инструмента и т.п., на фигурах не показаны). На планшет 1 устанавливают обрабатываемый, камень, на планшет 20 - образец рисунка (например, фотографию), Водило 8 опирается на поддерживающую опору 21. При включении устройства работа электродвигателей 5 Ь 6 обеспечивает...

Трубопровод-шлейф

Загрузка...

Номер патента: 1732867

Опубликовано: 15.05.1992

Авторы: Буздин, Раков, Бояр, Дьячков

МПК: A01G 25/02

Метки: трубопровод-шлейф

...его по наклонной поверхности.На фиг, 1 изображен трубопроводшлейф, вид сбоку; на фиг, 2 - то же, план.Трубопровод-шлейф состоит из секцийтруб 1 с водовыпусками 2, опор 3 и упорныхэлементов, выполненных в виде плоских дисковых ножей 4. Трубы 1 соединены междусобой с помощью кронштейнов 5, которыестягиваются болтовыми соединениями 6,Опоры 3 жестко прикреплены ктрубопроводу и размещены в местах соединений секций труб 1,Трубопровод-шлейф снабжен взаимодействующими между собой поворотнымирычагами 7, соединенными с ним при помощи шарниров 8 и фиксаторами 9 их вертикального положения, выполненными в видеконсольно закрепленных в верхней частитрубопровода, перпендикулярно его продольной оси стержней, расположенных в горизонтальных...

Делинтер

Загрузка...

Номер патента: 1731881

Опубликовано: 07.05.1992

Авторы: Максудов, Гулямов, Ракипов, Дьячков, Рашрагович

МПК: D01B 1/04

Метки: делинтер

...для осевого смещения семян, а на рабочих барабанах 12 установлены лопасти 20, периферийные участки которых раздвоены с симметричным изгибом в обе стороны, В этой зоне во внутренней поверхности рабочей камеры кромки К перфорации рабочего цилиндра 22 и гнезд 16 заострены лены радиальные колки 15 (фиг.4) и кромки К перфораций цилиндра 23 скруглены (притуплен ы).Между перфорированным цилиндром 2 и шнеком 6 в 11 зоне для подачи воздуха размещена воздухоподающая труба 18, верхняя часть которой образует сопло (фиг.З). В трубу 16 воздух из атмосферы поступаетчерез воздуховод 19, С целью уменьшения воздухообмена в помещении, где устанавливается делинтер, к воэдуховоду 19 подсоединяется труба для забора воздуха изатмосферы, извне данного...

Устройство для очистки и сортирования семян хлопчатника

Загрузка...

Номер патента: 1730226

Опубликовано: 30.04.1992

Авторы: Гильманов, Даминов, Дьячков, Ракипов, Калдыбаев, Сайдахмедов, Махкамов

МПК: D01G 9/08, D01B 1/02

Метки: хлопчатника, семян, сортирования

...скатной поверхности 20, равномерно распределяются по периферии камеры 22. Этому способствует наличие выступов 21, по поверхности которых, скатываясь, по инерции семена направляются к периферии камеры 22, в том числе и в противоположную от патрубка 17 сторону. В случае неравномерности распределения семян по периферии с помощью направителей 23 производится перераспределение соотношения семян, направляемых на разные участки камеры 22 распределения. Например, для направления большего количества семян в противоположную от патрубка 17 сторону необходимо отклонить направители 23, как показано на верхней части фиг. 5.Конструкция камеры 22 распределения обеспечивает гашение скорости семян, входящих в зону приема (к нижнему торцу цилиндра 16),...

Установка для центробежной обработки

Загрузка...

Номер патента: 1729736

Опубликовано: 30.04.1992

Авторы: Кузьмин, Дьячков, Первушин, Юшунев, Уманский

МПК: B24B 31/00

Метки: центробежной

...Для загрузки рабочей массы в барабаны имеется лоток 9, а для приема массы из барабанов после обработки - лоток 10 и транспортируЮщий лОтОк 11.Под нижними горловинами 12 барабанов 3 размещены с зазором крышки 13, установленные на вращающихся осях 14, соосных барабанам, а оси установлены в подшипниках 15 на коромысле 16 со ступицей 17, посаженной на валу 18, соосном водилу 1 и связанном с приводом 19 перемещения крышек винтовой передачей 20, соосной водилу 1.Винтовая передача 20 выполнена в виде сопряженных вала 18 и втулки 21, соединенных пальцем 22, который средней частью входит в винтовой паз 23 вала 18, а концами - в диаметрально расположенные отверстия 24 втулки 21, связанной со ступицей 25 водила 1 скользящим шлицевым соединением...

Очиститель волокнистого материала

Загрузка...

Номер патента: 1726582

Опубликовано: 15.04.1992

Авторы: Дьячков, Балтиев, Фролов, Ракипов

МПК: D01B 1/02, D01G 9/04

Метки: очиститель, волокнистого

...установлен соровыводной шнек 13. Материал подается через патрубок 14 загрузки.Очиститель работает следующим образом.Очищаемый волокнистый материал через патрубок 14 поступает в рабочую камеру, образуемую перфорированной обечайкой 3 и верхней частью кожуха 1, где подвергается встряхиванию и транспортируется шнеком 4 к выходному патрубку 2. При этом сорные примеси выпадают через отверстия обечайки 3 и выводятся сорным шнеком 13, а пыль из рабочей камеры отсасывается через патрубок 12.При вращении вала 5 вместе с ним вращаются боковые диски 6, в отверстиях которых установлены продольные оси 7. При этом при встрече роликов 10 с выступами кулачка 11 (фиг. 4) колки 8 отклоняются в сторону вала 5, как показано на фиг. 3. Последний выступ...

Способ очистки газа

Загрузка...

Номер патента: 1725989

Опубликовано: 15.04.1992

Авторы: Гаркуша, Фрейфельд, Дьячков, Остронов

МПК: B01D 53/02, B01D 53/26

Метки: газа

...затем отделяют конденсат, а газнагревают до исходной температуры и подают в блок адсорбции с углеродными адсорбентами,В качестве сырья используют конвертированный газ состава, : СО 2 12,5; Аг 0,6;й 2 20,8; СО 3,0; СН 4 0,34; Н 2 62,8,Масса сорбента (уголь СКТ) 1025 кг.Поступает 1200 м /ч конвертированногогаза. Выходит из слоя продукта 754 м /ч.Влажность исх. газа, 100%, Влажностьпродуктового 1000/,. с исх.газа 18 С, т после нагревателя - 42 С, А=24 С.Подставляя В=100; Д=0,63 в формулу1725989 Температура, Спредварительного Сырьевой газ Производительность абсообента по сырью, нмз/т ПримечаниеДавление адсорбции,МПа Нагрева Газы конверсии ме- тана 190 2,5 100 Отсутствует70 15 120 16 40 2,5 100 30 30 То же СН 4-70С 02-30.25 140 350 100...

Высоковольтный стабилизатор с изменяемой полярностью выходного напряжения

Загрузка...

Номер патента: 1725341

Опубликовано: 07.04.1992

Авторы: Хафизов, Дьячков

МПК: H02M 3/335

Метки: изменяемой, стабилизатор, полярностью, выходного, высоковольтный

...выходного напряжения.Стабилизатор состоит из регулятора 1 напряжения, преобразователя 2 напряжения, первого 3 и второго 4 повышающих трансформаторов, первого 5 и второго б умножителей напряжения, фильтра 7, делителя 8 выходного напряжения, усилителя 9 рассогласования, высоковольтных транзисторных ключей 10 и 11, вспомогательных диодов 12 и 13, переключателя 14 полярности выходного напряжения, источника 15опорного напряжения. Регулятор 1 напряжения входом подсоединен к выходу усилителя 9 рассогласования, а выходом соединен с преобразователем 2 напряжения с двумя повышающими трансформаторами 3 и 4, первичные обмотки которых, коммутируемые переключателем 14 выходного напряжения, соединен последовательно и подключены к источнику...

Пила волокноотделителя

Загрузка...

Номер патента: 1724745

Опубликовано: 07.04.1992

Авторы: Фролов, Покрас, Ракипов, Дьячков

МПК: D01B 1/08, D01G 9/14

Метки: волокноотделителя, пила

...лучами, исходящими из центра круга с центральным углом в пределах,81 = (7-10) 10 рад, макси- ЬЭ мальная ширина а впадины между зубьями выполнена не превышающей минимальный размер хлопкового семени в поперечном се-, фь, чении. (Л Угловая величина зуба пилы Р 1 выбрана из условий захватывающей способности и прочности, а также возможных величин пильного диска. На практике известны случаи применения пил волокноотделителей с диаметром 200 в 5 мм. Для меньших диаметров применяется нижняя граница угла Р 1 7 10 рад, а для больших диаметров - верхняя Р 110 10 рад, При меньших значениях увеличивается вероятность поломки зуба, при больших уменьша1724745 10 Формула изобретения оставитель В,Ракиповехред М.Моргентал Редакт Гуньк рректор...

Установка для исследования параметров потока в отсеках турбин

Загрузка...

Номер патента: 1716174

Опубликовано: 28.02.1992

Авторы: Кочегаров, Кузьмичев, Осипов, Гоголев, Дьячков

МПК: F01D 15/00

Метки: параметров, исследования, турбин, отсеках, потока

...истинного потока от предполагаемого учитывается тарировкой,Установка работает следующим образом,При измерении параметров потока вмежступенчатом зазоре 10 поток газа (пара), проходя через предотборную ступень 2,вращает вал 5 турбины.В межступенчатом зазоре 10 происходит разделение потока газа (пара) наконденсационный, следующий в послеотборную ступень 6, и отбираемый (теплофикационный), поступающий черезпериферийную щель 11 в камеру отбора 12.Отбор газа (пара) приводит к значительной .неравномерности распределения парамет20 25 30 35 40 ров в межступенчатом зазоре 10 как в окружном направлении, так и вдоль радиуса.Для получения осредненных значенйй параметров потока на выходе из предотбор- ной ступени 2 координатник перемещают 5...

Центробежно-планетарное устройство для обработки деталей

Загрузка...

Номер патента: 1713784

Опубликовано: 23.02.1992

Авторы: Кузьмин, Клюев, Первушин, Дьячков, Дьяконов

МПК: B24B 31/104

Метки: центробежно-планетарное

...смазочно-охлаждающей жидкости из барабанов 5 в приемник 14 через решетку транспортера 15 в бак (не показан).Устройство работает следующим образом,В барабаны 5 через открытые верхние горловины загружается рабочая масса детали и абразивные гранулы), которая занимает положение, Затем водилу 2 сообщают вращение, при этом барабаны 5 совершают планетарное вращение. Под действием центробежных сил масса занимает положение1. Масса, сжатая центробежными силами, интенсивно перемешивается. Под воздействием абразивных гранул детали подвергаются поверхностной обработке (шлифованию, полированию, зачистке заусенцев), При этом в барабаны 5 непрерывно подается через верхние горловины смазочно-охлаждающая жидкость, так как процесс сопровождается...

Сейсмоакустическое устройство для изучения строения грунтов на акваториях

Загрузка...

Номер патента: 1712924

Опубликовано: 15.02.1992

Автор: Дьячков

МПК: G01V 1/38

Метки: строения, изучения, грунтов, сейсмоакустическое, акваториях

...таймером 2 очередного ские, усиления и фильтрации этих сигналови преобразования в цифровую форму. Оносодержит последовательно соединенныеакустический приемник (например, гидрофон), усилитель с фильтрами и аналого-цифровой преобразователь,Регистратор 4 информации предназначен для регистрации информации (рабочихданных), т.е, сигналов, принятых приемнымустройством 3. Регистратор 4 может регистрировать и служебные данные, вводимые спрограмматора или вычисляемые микроЭВМ, Регистрация информации может осуществляться на магнитный носитель вцифровом виде, на диаграммную бумагу ввиде эхограммы или так и так одновременно. Регистратор 4 представляет собой либонакопитель на магнитной ленте(НМЛ), либосамописец,В первом случае имеется...

Устройство для очистки хлопковых семян

Загрузка...

Номер патента: 1712475

Опубликовано: 15.02.1992

Авторы: Дьячков, Рашрагович

МПК: D01B 1/02

Метки: хлопковых, семян

...отверстий вероятность совпадения их продольных осей с осями сорных примесей, при котором обеспечивается их выделение через ячейки существенно возрастает,Экспериментальные исследования показали, что предлагаемое расположение обеспечивает повышение очистительного эффекта на 300 по сравнению с известными устройствами, Во избежание сверхнормативных потерь полноценных семян в отходы через ячейки, их ширина не должнаЗаказ 513 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытия113035, Москва, Ж, Раушская наб 4/5 ГКНТ СС ственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 1 роиз превышать средний из их линейных размеров. В зависимости от селекционных сортов хлопковых семян и степени их полной...

Устройство для разрезания ткани и образования кромки из термопластичных нитей на бесчелночном ткацком станке

Загрузка...

Номер патента: 1710612

Опубликовано: 07.02.1992

Авторы: Шебаршин, Дьячков, Миеттинен

МПК: D03J 1/08

Метки: разрезания, ткацком, ткани, нитей, кромки, бесчелночном, образования, станке, термопластичных

...часть элемента 1. Таким образом, ветви 9 и 10 элемента 1 в поперечном сечении (фиг.2) образуют клин, передняя зауженная часть которого нагревается сильнее, чем задняя широкая часть.Прямоугольная пластина 10 располокена своей широкой стороной перпендикулярно направлению движения ткани, при этом ветви 9 и 10 расположены под углом одна к другой.Корпус закрывает сверху пластину 5 с установленным в ней электродом 1.Кронштейн 2 установлен с возможностью перемещения вдоль направляющей 4 и поворота вокруг ее оси.Устройство работает следующим образом.При работе ткацкого станка вырабатываемая ткань 11 движется в направлении стрелки С, а к элементу 1 подается ток и его ветви 9 и 10 нагреваются, причем ветвь 9 имеет более высокую температуру...

Устройство для формирования импульсов тока

Загрузка...

Номер патента: 1707742

Опубликовано: 23.01.1992

Авторы: Гончаров, Лиелпетерис, Замаруев, Ивахно, Дьячков

МПК: H03K 3/53

Метки: формирования, импульсов

...клеммами для подачи управляющих сигналовУстроиство работает следующим образом,В начальный момент времени резонансный инвертор 2 включается на заряд разряженного емкостного накопителя 8. При этом ограничитель б напряжения ограничивает напряжение на защитном реакторе 5,В дальнейшем напряжение на защитном реакторе 5 определяется падением напряжения на омическом сопротивлении реактора и падением напряжения, вызванным высшими гармониками выпрямленного тока, Когда напряжение на емкостном нако 5 10 15 20 25 30 35 40 45 50 55 пителе 8 достигает заданной величины, заряд прекращается, Управление зарядом может осуществляться, например, отключением резонансного инвертора 2, При поступлении сигнала нэ формирование импульса тока...

Рефрижераторно-ожижительная установка

Загрузка...

Номер патента: 1702123

Опубликовано: 30.12.1991

Авторы: Филин, Видинеев, Гарин, Смородин, Дьячков, Волков

МПК: F25B 9/00

Метки: рефрижераторно-ожижительная

...отделитель жидкости 15, после которого имеется основной дроссель 16, выход которого соединен со сборником 17 жидкости, и вентиль для выдачи ожиженного продукта иэ сборника 18. Все аппараты и машины связаны газовыми и жидкостными линиями прямого и обратного потоков. 5 10 15 20 25 30 35 40 45 50 55 Предусмотрена также линия для выдачи переохлажденного жидкого криоагента под давлением, соединяющая отделитель ид 17021235 10 15 20 30 35 40 45 50 Г,5 кости 15 со змеевиком 19, размещенном в сборнике 17 жидкости, снабженная запорным вентилем 20,Возможно также включение вместо детандера 13 волнового криогенератсра 21 либо дросселя, как показано на фиг,2, Все остальные аппараты и связи в этом случае не изменяются,Устройство работает следующим...

Емкость из эластичного материала для жидкости

Загрузка...

Номер патента: 1701603

Опубликовано: 30.12.1991

Авторы: Дьячков, Новогрудский, Рябцев, Скурятин

МПК: B65D 88/16

Метки: жидкости, эластичного, емкость

...дв(54) ЕМКОСТЬ ИЗ ЭЛАСТИЧНРИАЛА ДЛЯ ЖИДКОСТИ Введение новых ленной на раме каме собой усеченную пир сборочным тросом, у шего основания каме ние последней раскрывающимися ст позволяет обеспечит ант компоновки емкоНа фиг. 1 изобра чем положении; на фи на фиг, 3 - емкость в т нии; на фиг. 4 - сечен элементов - установры, представляющейамиду, и лебедки состановленной у меньры, а большее основавыполнено сворчатыми дверками,ь оптимальный варисти.жена емкость в рабог, 2 - то же. вид сверху;ранспортном положеие А - А на фиг, 2,ериала длялесной теа камера 3, пирамиды, ащено расками 4. На сборочным ен эластичиде ковша.лангом 8 с ом. Сверху чительные он охваченгаз из баллонов 9 по шлангам 8 подается в полость надувного корпуса 7. По мере...

Устройство для отделения твердого компонента в жидкостных потоках

Загрузка...

Номер патента: 1699611

Опубликовано: 23.12.1991

Авторы: Бажал, Зюган, Дьячков, Гальперин, Маслов, Марутов

МПК: B01D 43/00

Метки: компонента, отделения, твердого, жидкостных, потоках

...расходящиеся волны сжатия-растяжения, направленные к периферии трубопровода, и кольцевых карманов 3 на внутренней поверхности трубопровода по ходу движения потока, связанных с разгрузочным трубопроводом 4, установленным коаксиально питающему трубопроводу. 1 ил. м 4, также расположенным коаксиальнтающему трубопроводу 1.Устройство работает следующим обр Жидкостныи поток принудительно поступает в трубопровод 1, Генератор силовых волн формирует расходящиеся волны сжатия-растяжения, которые перемещают твердые компоненты к периферии трубопровода 1. Подойдя к периферии трубопровода, твердые компоненты под действием вектора скорости силовых волн от генератора и вектора скорости движения потока проходят в кольцевые карманы 3 и собираются в...

Способ сортировки посевых семян хлопчатника и устройство для его осуществления “джекас

Загрузка...

Номер патента: 1695839

Опубликовано: 07.12.1991

Авторы: Дьячков, Ракипов, Каттаходжаев, Урманов

МПК: A01C 1/00

Метки: посевых, сортировки, семян, хлопчатника, джекас

...эоны патрубков 3семена на поверхности ленточного транспортера расположились в один слой (фиг.1).Для этого данный зазор выбирают из условия а32 а (где а - толщина семени), т,е,он больше толщины одного семени, но меньше толщины двух семян, что способствует сбиванию с поверхности транспортера лишних слоев семян,Высота выступов 7 (фиг,5) транспортера составляет 3 - 4 см, чего достаточно для удержания семян на поверхности ленты(т.е. предотвращения их скатывания назад) и в то же время недопущения размещения семян на поверхности ленты в два и более ряда по высоте,Далее семена с транспортера через горловину 9 поступают в узел 8 механического воздействия, где, проходя между вращающимися валиками, подвергаются многократным сжимающим усилиям Р...

Грохот

Загрузка...

Номер патента: 1692673

Опубликовано: 23.11.1991

Авторы: Хафизов, Гильманов, Ракипов, Дьячков

МПК: B07B 1/24

Метки: грохот

...Заказ 4033 Тираж Подписное ВНИИПИ государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к устройствам для разделения семян голосемянных культур и, в частности, может быть использовано для разделения. по фракциям оголенных посевных семян хлопчатника. 5Цель изобретения - улучшение качества процесса калибрования, повышение производительности устройства и снижение удельных энергозатрат.На чертеже изображен грохот, разрез. 10 Грохот содержит вал 1, на котором поочередно установлены барабанные решета 2 - 4 с отверстиями 5 - 7 для калибрования семян. Просеивающая поверхность решет 2-4...

Устройство для сушки мокрой тресты лубяных культур

Загрузка...

Номер патента: 1687653

Опубликовано: 30.10.1991

Автор: Дьячков

МПК: D01B 1/48

Метки: сушки, лубяных, тресты, мокрой, культур

...плита 4 толкателя; лист-направ ляющая 5.Установка работает следующим обра ещении внутри тоннеля 1 паидальных уплотнителях воз-.Оболочки прижаты к енке тоннеля. Поперечное сепри этом увеличивается, блаобеспечивается свободное паковок плитой толкателя 4. ющая 5 шарнирно эакрепленнеля, выполнена в виде поЯЦ 1687653 А 1 осится к первичнои обьтур, в частности к суи позволяет повысить льной камеры и облегбрабатываемого матеильной камеры. При асоса в тороидальные ся под давлением возсширяясь, охватывают оннеля и герметизирувок со стенками тонневерхности, охватывающей паковку в ниж.ней ее части и служит для защиты от повреждения оболочек. Листа направляющей может не быть. В этом случае тороидальные уплотнители охватывают паковку с боков и с...

Зажимной транспортирующий механизм двухсекционной трепальной машины

Загрузка...

Номер патента: 1687652

Опубликовано: 30.10.1991

Авторы: Дьячков, Сорокин

МПК: D01B 1/34

Метки: двухсекционной, механизм, зажимной, транспортирующий, трепальной

...нижнего ремня 2 вниз, а зажимающая направляющая 4, которая размещена со стороны обработанного конца стебля, обеспечивает фиксацию слоя. Для надежного зажима слоя ремень 1 прижимается к направляющей 4 прижимающей направляющей 5. Направляющие 4 и 5 фиксируют ремень 1 в пространстве, 4 ил,ролик 3 обеспечивает отвод нижнего ремня 2 вниз, при этом фиксацию слоя обеспечивает зажимающая направляющая 4, которая размещена со стороны обработанного кон-,. ца стебля, Для надежного зажима слоя ремень 1 прижимается к направляющей 4 прижимающей направляющей 5. Направляющие 4 и 5 фиксируют ремень 1 в пространстве. Ограждение 6 предотвращает намоты на отводящий ролик. Отводящая направляющая 7 с кромкой, расположенной под углом к ремням, обеспечивает...

Корпус гидрофизического прибора

Загрузка...

Номер патента: 1684955

Опубликовано: 15.10.1991

Авторы: Сазонов, Дьячков, Марченко

МПК: B63B 3/13, H05K 5/06

Метки: прибора, гидрофизического, корпус

...обращенной в сторону клеевого шва, выполнен цилиндрическийвыступ 7, Торцовые поверхности хрупкихоболочек 1 и 3 выполнены коническими.Вершины обоих конусов лежат на оси корпуса и направлены в одну сторону; угол а -при вершине конуса торцовой поверхностисекции 1, угол р - при вершине конуса торцовой поверхности оконцовки 3,Между торцами оболочек 1 и 3 расположен клеевой шов 8. Между внутренними боковыми поверхностями оболочеки 3 ицилиндрическим выступом 7 опорногокольца 6 расположен клеевой шов 9 толщиной д. 25Клеевой шов 8 выполнен из клеевогосостава "СпрутМ". Оптимальные размерыкорпуса гидрофиэического прибора;длина корпуса,= 620 . 4 мм;наружный диаметр корпуса, Д = 200,0- 30=90+ 1 мм;угол при вершине конуса торцовой поверхности секции...
