Дудниченко

Кузов транспортного средства

Загрузка...

Номер патента: 1726293

Опубликовано: 15.04.1992

Авторы: Маринова, Дудниченко, Арциховский, Турчинский

МПК: B60P 1/28

Метки: транспортного, кузов, средства

...с поворотной головкой для взаимодействия со шлицами приводных валов,Причем одна из пар ходовых винтов снабжена электроприводом.На фиг. 1 приведена схема конструктивного выполнения прилагаемого кузоватранспортного средства с раскладнымистенками; на фиг, 2 - разрез А-А на фиг, 1;на фиг. 3 - рукоятка.Раскладная стенка (фиг. 1) кузова 1представляет собой две секции; потолочнуюи половую 2, которые могут перемещатьсявокруг своей горизонтальной оси на шарнирах 3, Это перемещение осуществляетсяпри помощи четырех вертикальных ходовыхвинтов 4, приводимых в движение электродвигателем 5 или сменной рукояткой (фиг, 3)посредством зубчатого механизма 6. Накаждом винте установлены ходовые гайки 7,которые соединены с соответствующей панелью...

Устройство для задания маршрутов в электрической централизации

Загрузка...

Номер патента: 1668193

Опубликовано: 07.08.1991

Авторы: Мусс, Бочков, Пестриков, Баркаган, Дудниченко, Свешников, Рудановский

МПК: B61L 19/14

Метки: централизации, задания, электрической, маршрутов

...станции к следующему действию.В случае, если цепи разрешения на отправление в устройствах электрическойцентрализации исправны, реле 30-32 подтверждения, блока 24 получения разрешения на отправление, подключенные цепямик свободным контактам 4-6, срабатываютобычным порядком.После нажатия порядковой кнопки сконтактом 46 блока 24 через ее контакт ипоследовательно соединенные фронтовыеконтакты 33-35, 39-41 реле 30-32 подтверждения подается питание в цепь порядковогореле 47 этого же блока, фронтовым контактом 48 которого подготавливается общаяцепь реле 30-32 подтверждения и реле 47фиксации дежурного по станции следующего блока 25 исключения враждебных операций,Тыловым контактом 50 порядкового реле 47 блока 24 происходит выключение лампочки 45...

Двери транспортного средства

Загрузка...

Номер патента: 1654034

Опубликовано: 07.06.1991

Авторы: Воробчук, Турчинский, Дудниченко

МПК: B60J 5/06

Метки: средства, двери, транспортного

...створки, а другим - на рычагах 6, установленных в верхней части верхней створки 1, и взаимодействуют с двумя парами роликовых катушек. Причем вращение катушек 7 и 8 в паре разнонаправленно. Например, при открывании створок 1 и 2 катушки 7 вращаются против часовой стрелки, катушки 8 - по часовой стрелке, а при закрытии - наоборот. Пары катушек 7 и 8 установлены на внутренней боковой поверхности кузова 9,Механизм управления створками 1 и 2 регулируют изменением длины рычагов 6 и места расположения точек 5 крепления гибких тяг 4 к нижней створке 2, Створки 1 и 2 в закрытом положении фиксируют (фиксатор не обозначен).Двери транспортного средства работают следующим образом. нижней части нижней створки 2, а другим - на рычагах 6,...

Ремонтно-обслуживающий комплекс для большегрузных автомобилей

Загрузка...

Номер патента: 1646927

Опубликовано: 07.05.1991

Авторы: Турчинский, Мартынюк, Арциховский, Дудниченко

МПК: B60S 5/00

Метки: большегрузных, автомобилей, комплекс, ремонтно-обслуживающий

...бортах находятся направляющие 12, по которым подвижная каретка 13 на ложементах 14 выводит снимаемые узлы автомобиля.Подьемная тележка состоит из подвижной тележки 15 с домкратами, на которых укреплен подьемный стол 16, и подвижной каретки 13, на которую устанавливают ложементы, Подвижная тележка 15 установлена на четыре колеса, Она снабжена тормозами 17, которые приводятся в действие винтом 18 и системой тяг 19, Для осуще.ствления затормаживания тележки вращением винта 18 приводят в движение тяги 19, на концах которых закреплены тормозные колодки 20, прижимающиеся с определенным усилием к направляющим эстакады, осуществляя затормаживание,Кроме этого, в верхней части подвижной тележки находится устройство 21, предназначенное...

Устройство для измерения натяжения передней брюшной стенки в области шва после пластики

Загрузка...

Номер патента: 1629033

Опубликовано: 23.02.1991

Авторы: Шалков, Дудниченко, Ороховский

МПК: A61B 5/103

Метки: пластики, передней, стенки, брюшной, натяжения, после, области, шва

...представлено устройство в рабочем положении; на фиг. 2 - чувствительный элемент в исходном положении.Устройство состоит из полого корпуса 1 с опорным основанием 2, внутри которого установлен с возможностью перемещения шток 3 с постоянным магнитом 4, соединенный с чувствительным элементом, выполненным в виде наконечника 5. При этом на кор пусе 1 установлена катушка 6 индуктивности с возможностью взаимодействия с постоянным магнитом 4, в верхней части штока 3 выполнена фиксационная проточка 7, взаимодействующая со стопорным элементом 8, закрепленным на корпусе 1, который соединен с узлом фиксации, состоящим из штатива 9, телескопической связи 1 О и подъемно- поворотного элемента 11. Кроме того, катушка 6 индуктивности связана с узлом 12...

Способ получения полимерного покрытия

Загрузка...

Номер патента: 1623787

Опубликовано: 30.01.1991

Авторы: Дудниченко, Пронин, Лиокумович, Рояк, Галкин, Глазман, Парамошин, Сафронова, Линник, Смирнов

МПК: B05D 3/12

Метки: полимерного, покрытия

...частиц ность, равной осуществляю вания. 3 таб.162378приведены в Формула изобретения Таблица 1 Коррозионная стойкость в циклах допоявления повПлотност Адгезия в балпах Скоростчастиц,м/с Размер частиц Способ полготовки поверхности покрытия,г/смф 1 ач Через10 сут 5 Э 5 чО 50 55 60 0,5 Полное отсла 3-4 бработ отоком ние покрытия90100 110 абразивныхчастиц 3-4 1-2 Полн1-22-311-2 95 е отслаи ние покрытия110100120110 55 60 41-22-31 0,5 Полное отслаиван2-33-4 покрыт 120 110 130 110 50 55 60,0 Полно1-21-2 35 40 0,5 отслаивание покры110 115 120 110 оО 30 40 50 Польое 2-3 1-2 2-3 1-2 тслаивание покрыт110 115 110 6,35 40 55 ьО Полное отслаи ие покрыты1101151 ЭО 3-4 2-3 О,Обработкапотоком олное отсла-3 ание покрытия190200250200 1-21 чО 50 55 60...

Устройство для фиксации момента отрыва отцепа от состава

Загрузка...

Номер патента: 1609718

Опубликовано: 30.11.1990

Авторы: Мейлах, Савицкий, Боровков, Дудниченко

МПК: B61L 17/00

Метки: отцепа, фиксации, момента, состава, отрыва

...И 8 на второй входрегистра 9 и блокирует запись в него информации в данном цикле.В режиме фиксации момента отрыва некоторое время отцеп продолжает двигатьсясовместно с составом, т. е. ЛУ;=О, Это использовано в устройстве для проверки правильности настройки скоростемеров.На первом такте каждого цикла работаустройства организована так же, как и в режиме совместного движения отцепа и состава. В результате - регистры 5, 6 памятификсируют очередные значения скорости отцепа исостава, блок 28 сравнения вычисляет разность скоростей ЛУ;. Если ЛУ;(О,то на первом и втором выходах блока 28сравнения будет сигнал 0. Совпадение этихсигналов с сигналом 0 на втором выходетриггера 25 фиксирует логический элементИЛИ 21, на выходе которого, предназначенном...

Пневмоприводной насос

Загрузка...

Номер патента: 1564377

Опубликовано: 15.05.1990

Авторы: Павлюк, Дудниченко, Войтов

МПК: F04B 9/12

Метки: пневмоприводной, насос

...в перегородке 13 с возможностью взаимодействия с приводными поршнями 5 и 11 в их крайних положениях и имеет упоры 14 и 15 и тяги 16, Золотник 7 свободно установлен на стержне 8 с возможностью взаимодействия в крайних положениях стержня 8 с упорами 14 и 15, расположенными по обе стороны от золотника 7. Подпружиненные толкатели 9 размещены на противоположных сторонах перегородки 13 радиально оси стержня 8 и соедине- ны с ним посредством шарнирно установленных тяг 16, а золотник 7 выполнен с фиксатором 17 крайних положений, Подача сжатого воздуха к золотнику 7 осуществляется через каналы планки 18, притертые поверхности между которыми обеспечивают уплотнение при перемещении золотника 7. Герметизация зоны перемещения золотника 7 со...

Устройство для намотки раздаточных шлангов

Загрузка...

Номер патента: 1560464

Опубликовано: 30.04.1990

Авторы: Дудниченко, Турчинский, Кузик, Кушпета, Арциховский

МПК: B67D 5/365

Метки: шлангов, намотки, раздаточных

...необходимо прекратить разматывание, при этом под действием пружины воз,дух через дроссель втекает в нижнюю полость камеры, дает возможность штоку плавно перемещаться вверх, Нажимные пластины 21-23 нажимают на средства 24-26 управления, выключают привод 16. Барабаны 1-3 Фиксируются при помощи фрикционных муфт 11-13 в заданном положении. 2 ил. При разматывании одного из шлангов 4-6 со своего барабана (1-3)диск 17 своими выступами набегая наролик 33 перемещает шток 31 вниз,сжимая пружину.Итоки,. 31, перемещаясь вниз,. отводят от соответствующих средств 24-26 управления яажимные планки 21-23, включая привод 16.Б этом случае усилие натяжения шлангадолжнопревьппать усилие от крутящегомомента, создаваемого фрикционнымимуфтами 11-13,...

Стол для зарядки и хранения аккумуляторов

Загрузка...

Номер патента: 1544612

Опубликовано: 23.02.1990

Авторы: Арциховский, Кузык, Дудниченко, Кушпета, Турчинский

МПК: B62B 3/02, B60R 16/02

Метки: стол, хранения, аккумуляторов, зарядки

...рамы выдвижная. Г-Га ней установлены рукоятки 21 и фикс торы 22. В передней части доно,нительной рамы установлены тормоза (фиг , солсрждшие штоки 23 с колодкдми 24 и прхжины 25.Стол рдботает следуюшим обрзсм.11 сдают тслежку в нишу стола до упора и опускак)Г рукоятку 11 вниз (фи 2). Внутренняя часть 26 рукоятки (фиг. 3), Выб. рав зазор, воздействует на внешнюю ее чзсть 27, которая через рычаги и тяги подвески возлействует на параллелограмм. ный механизм. Основная рдл(а Опускается (фиг 2) на ложемецт каркзсз столд 7 (фи. 1) 1 елсжка занимает устойчивое фик. сир)В;(ццн и;ложецис в нише стола, д кон тдктцьн сроств 1 стслз и тележки (ал(ь(- каюся.,1.я Выво,1;1 (елсжкинипи пс)(водят Г)х КО 51 ткх В Вс р хцс НО.(ожение и, погяцВ :а...

Барабан для раздаточных шлангов

Загрузка...

Номер патента: 1532545

Опубликовано: 30.12.1989

Авторы: Турчинский, Кушпета, Дудниченко, Арциховский

МПК: B67D 5/365

Метки: раздаточных, шлангов, барабан

...шланга с некоторым усилием поднимается, скользя по наклонной волнистого про филя реборды 2, ролик 3, и жидкость 45 перетекает через обратный клапан 7 из одной полости в другую, После прохождения выступа волнистого профи ля поршень 5 начинает опускаться,руют скорость опускания поршня 5, После остановки барабана в нерабочемположении и выдержки некоторого времени ролик 3 оседает ва впадину реборды 2 и фиксирует ее, 1 з,п,ф-лы,2 нл. клапан 7 закрывается, н жидкостьперетекает через каналы 9, В связис тем, что сечение обратного клапана 7 и дросселя различное, скоростьперемещения поршня 5 в двух направлениях различная, Путем регулировкивинта 8,добиваются скорости оседания поршня 5 таким образом, что привращении барабана 1 ролик 3 не...

Дробеметная установка периодического действия

Загрузка...

Номер патента: 1465287

Опубликовано: 15.03.1989

Авторы: Дудниченко, Парамошин, Жиляев, Лиокумович

МПК: B24C 3/08

Метки: дробеметная, действия, периодического

...ее в рабочей камере 1 по известным ориентирам Окончательно устанавливают высоту йодъема подвески 4, при которой на отливку 5 будет направлен дробепоток максимальной эффективности. Перемещениее подвески 4 в вертикальной плоскости осуществляется после отвода силовым цилиндром прижимного ролика 8 от ролика 11.После выполнения операций по настройке закрывают рабочую камеру 1, включают механизм вращения подвески 4, систему дробеобращения 3 и дробеметные аппараты 2, Отливка 5 вращается вместе с подвеской 4 под потоком дроби, создаваемым дробеметными аппаратами 2,и очищается от пригара и окалины.В данной конструкции рабочей камеры подвеска 4 может перемещаться по высоте рабочей камеры, что значительно уменьшает трудоемкость обслуживания...

Дробеметная камера непрерывного действия

Загрузка...

Номер патента: 1437202

Опубликовано: 15.11.1988

Авторы: Дудниченко, Парамошин, Трифонов, Лиокумович, Жиляев

МПК: B24C 3/08

Метки: дробеметная, камера, действия, непрерывного

...11 цир" куляции и сепарации абразивного 25 материала, включающей шнеки, элеваторы, сепараторы и трубопуоводы для подачи абразивного материала к дробеметньвю аппаратам и удапения отходов сепарации, 30Дробеметная камера непрерывного действия работает следующим образом.Отливки 7 со стержнями на подвесках 6 подвесного конвейера поступают в зависимости от направления движеЗБ ния конвейера в один из шлюзовых отсеков 4, а из него - в рабочий отсек 1, В рабочем отсеке. 1 отливки 7 под" вергаются воздействию потока абразивного материала, создаваемого дробеметными аппаратами 9. Подачу абразивного материала к дробеметным аппаратам 9 осуществляет система 11 циркуляции и сепарации. 02 2Пройдя рабочий отсек 1, подвески 6 с отливками 7 поступают...

Установка для безвоздушного распыления высоковязких материалов при подготовке техники к хранению

Загрузка...

Номер патента: 1435313

Опубликовано: 07.11.1988

Авторы: Дудниченко, Войтов, Арциховский, Павлюк, Северный

МПК: B05B 9/00

Метки: безвоздушного, техники, высоковязких, хранению, подготовке, распыления

...лакокрасочных работ, в конструкцию установки дополнительно введены узлы, обеспечивающие также работу с лакокрасочными материалами, Для этого установка содержит бак 12 лакокрасочных материалов и бак 13 с растворителем,выдача которых по трубопроводам осуществляется через кран 14 и распылитель 15 сдача сжатого воздуха в бак 2 и 13 осуществляется через регулятор 16 давления и кран 17,Установка работает следчощим образом.Насос 1 подает разогретый материал через обратный клапан 9 к распылителю 3. К шлангу 4 нагнетания разогретого материала по трубопроводу 11 через обратный клапан 8 и электропневмораспределитель 7 подводится сжатый воздух.В случае остановки насоса или падения давления воздуха происходит включение электропневмораспределителя 7...

Устройство для намотки раздаточных шлангов

Загрузка...

Номер патента: 1433889

Опубликовано: 30.10.1988

Авторы: Ленский, Дудниченко, Кушпета, Арциховский, Яскорский, Турчинский

МПК: B67D 5/365

Метки: раздаточных, шлангов, намотки

...быть использовано при намотке раздаточных шлангов.Цель изобретения - упрощение кон 1струкции и повышение надежности рабо ты за счет исключения индивидуальногопривода для барабана и воэможностирегулирования натяжения каждогошланга.На чертеже изображено предлагаемоеустройство,Устройство состоит из барабана1-3 для намотки раздаточных шланговсоответственно 4-6, на свободных концах которых установлены раздаточные пистолеты 7 и 8 и наконечник 9,и приводит вращение барабанов 1-3,содержащего полый вал 10 с образованными по окружности рядами отверстий11 и 12 и смонтированные на немфрикционные муфты 13-15, при этом барабаны 1-3 свободно установлены наполом валу 10 и соединены с фрикционными муфтами, у каждого ряда отверстий установлены вертлюги...

Устройство для намотки раздаточного шланга

Загрузка...

Номер патента: 1414770

Опубликовано: 07.08.1988

Авторы: Виноградова, Семечко, Турчинский, Арциховский, Дудниченко

МПК: B67D 5/365

Метки: намотки, шланга, раздаточного

...длякрепления конца гибкой ленты 14, пэтом на втулке 7 образована проточка 1 б, а 11-образный корпус 10 жесткосоединен с Г-образным кронштейном 4.Устройство работает следующим образом.. Подача выдаваемого продукта осуществляется через ниппель 5 и Г-образный полый кронштейн 4 и далее через 35шланг 3 к раздаточному пистолету.Трубопровод 17 соединяется с системой подачи сжатого воздуха.При подаче воздуха через трубопровод 17 давление передается на подвижный поршень 13, который начинает двигаться, вращая ротор с водилом 15. Движение водила 15 передается че" рез ленту 14 втулке 7 и далее обе 45 чайке 18, Ход водила может быть рас.считан по формуле жение последнего передается черезленту втулке 7 и далее обечайке 18.2 иле Ь = 2 дхВк -- огде Ь -...

Устройство для автоматического регулирования скорости отцепов на тормозной позиции

Загрузка...

Номер патента: 1388344

Опубликовано: 15.04.1988

Авторы: Боровков, Дудниченко, Перов

МПК: B61L 17/00

Метки: позиции, тормозной, скорости, отцепов

...процесс .слежения за движением последней оси отцепа по подгорочному пути с целью определения параметров этого движения - скорости и ускорения. По мере продвижения отцепа и последовательного освобождения участков 9 зоны контроля заполнения пути блок 10 инициирует сигналы освобождения этих участков. Сигналы, воздействуя на первый вход блока 20, который представляет собой таймер, управляет его работой,Значения интервалов времени прохода отцепа по участкам передаются в блок 22Исходя из расчетной длиныучастка и времени его проследования,в блоке 22 осуществляется вычислениесредней скорости движения, Результатывычислений поступают на третий входблока 14, На первый вход блока 14 поступают временные координаты движения. По этим данным,...

Устройство для хранения ручного инструмента

Загрузка...

Номер патента: 1348163

Опубликовано: 30.10.1987

Авторы: Павлюк, Арциховский, Дудниченко, Турчинский

МПК: B25H 3/00

Метки: хранения, ручного, инструмента

...изобретения А-Я Составитель Е. МаТекред И. ВерееТираж 95митета СССР по делаЖ - 35, Раушскаяское предприятие, г, У кеевКорректор Л. ГатайГ 1 одписноем изобретений И открытийаб., д. 4/5жгород, ул. Проектная, 4 Редактор М. БандураЗаказ 4807/5 НИИПИ Государственного к 3035, Москва,Производственно.полиграфичИзобретение относится к оборудованию предназначенному для хранения ручног инструмента или деталей, и может быт использовано в передвижных ремонтных ма терских с ограниченной рабочей площадьюЦель изобретения - повышение удоб ства пользования за счет уменьшения габа ритов.На фиг. 1 показано предлагаемое уст ройство, общий вид; на фиг. 2 - се чение А - А на фиг. 1.Устройство для хранения ручного инстру мента содержит раму 1, в которой на...

Устройство для оповещения пассажиров в поезде

Загрузка...

Номер патента: 1341666

Опубликовано: 30.09.1987

Авторы: Яценко, Дудниченко

МПК: B60Q 1/00, B61L 29/00, B60Q 5/00 ...

Метки: оповещения, пассажиров, поезде

...его выключения после проследования станции.Блок 4, если в соответствии с программой движения поезда остановка поезда на данной станции запланирована, включает блок 6 и выдает сигнал в блок 7, с выхода которого че-. рез дешифраторы 14, 15 и 16 информация поступает на индикатор 18 наименования данной станции, индикатор 19 наименования последующей станции и контрольный индикатор 17, находящийся у машиниста, и в блок 9 об информации на индикаторах 18 и 19, После остановки и дальнейшего выхода поезда со станции импульс с выхода формирователя 3, поступающий на индикатор 18, выключает его. На индикаторе 19 остается информация о наименовании следующей станции по маршруту движения. Если остановка поезда на данной станции не предусмотрена...

Устройство для определения статических параметров отцепов на сортировочной горке

Загрузка...

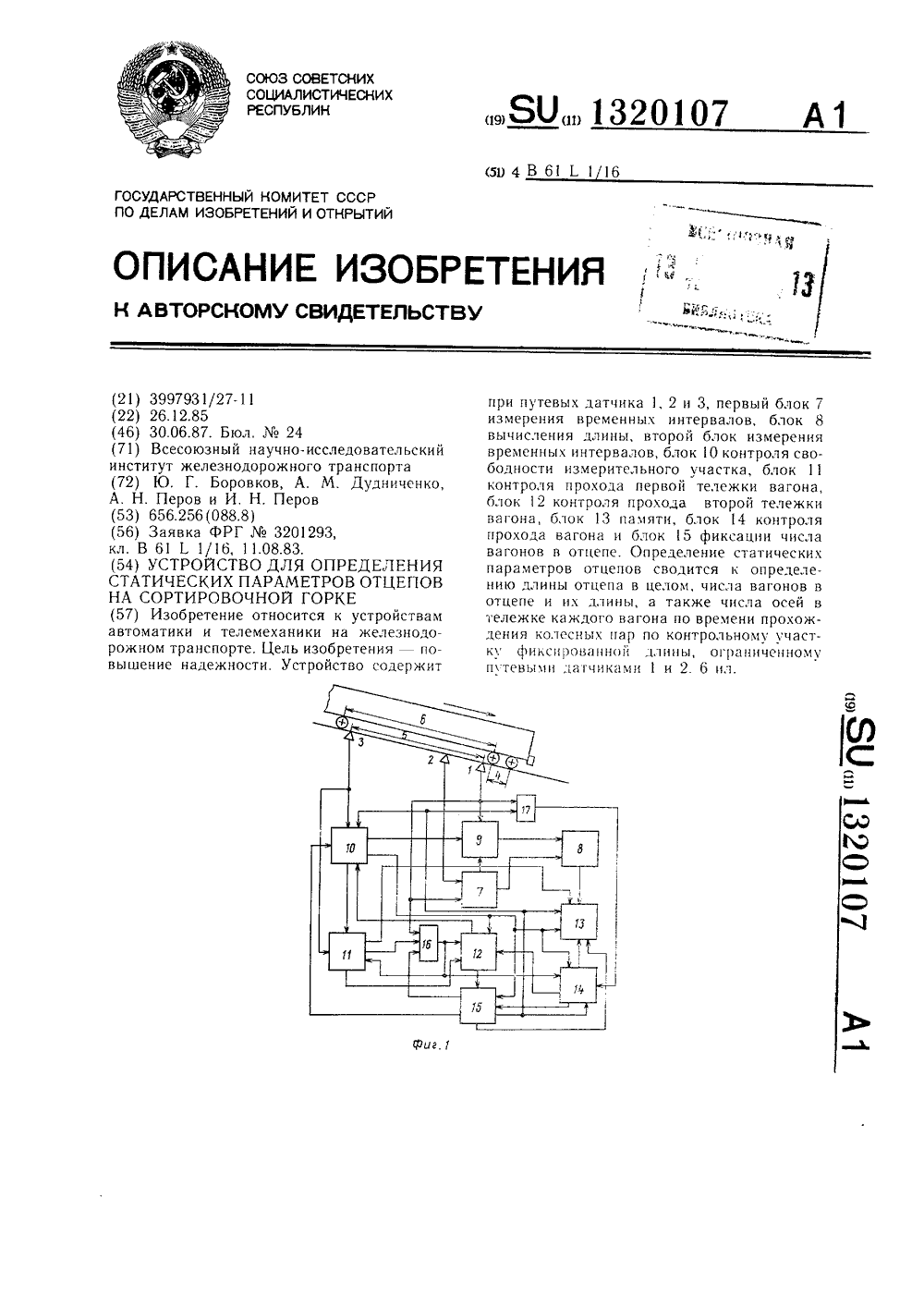

Номер патента: 1320107

Опубликовано: 30.06.1987

Авторы: Перов, Боровков, Дудниченко

МПК: B61L 1/16

Метки: статических, отцепов, сортировочной, горке, параметров

...датчик 1 в моменты выхода каждого вагона отцепа за пределы измерительного участка 5 пути.Принцип измерения длины отцепа 1.ц заключается в том, что при движении )-й колесной пары отцепа по контрольному участку пути фиксированной длины . устройство определяет время Ь, занятия этого участка данной колесной парой. Г 1 олученное значение времени 1;, будучи представленным в цифровой форме, служит эквивалентом длины Ь, посредством которой измеряется расстояние, проходимое отцепом на -м шаге измерения: где 1; - интервал времени между моментами проследования путевого датчика 1 1-й и (+1)-й осями, в конце которого формируется новое значение 1 (+ ).Таким образом, например, для отцепа, состоящего из и 4-осных вагонов, посредством времени 1,...

Оптический элемент для преобразования распределения интенсивности излучения в световом пучке

Загрузка...

Номер патента: 1318964

Опубликовано: 23.06.1987

Авторы: Пятак, Дятел, Коваленко, Музыра, Дудниченко

МПК: G02B 5/04

Метки: интенсивности, преобразования, световом, пучке, распределения, элемент, излучения, оптический

...элемента.На фиг.1 изображена равнобедренная трапеция; на фиг.2 - оптический элемент, продольное сечение; нафиг.3 - зависимость интенсивностиизлучения на выходе из оптическогоэлемента 1(г ) от расстояния гот его оси для различных радиусов1элемента, определяемых величинойвысоты трапеции.Оптический элемент имеет две преломляющие конические поверхности 1и 2 и отражающую цилиндрическую поверхность 3, образованные вращениемравнобедренной трапеции 4 высотойвокруг ее меньшего основания 5.Высота Ь является радиусом оптического элемента.Оптический элемент работает следующим образом,На преломляющую поверхностьпадает световой поток 6, имеющий максимум 7 интенсивности в центральнойчасти, После преломления из поверхности 2 выходит световой...

Устройство для корректировки режима роспуска составов на сортировочной горке

Загрузка...

Номер патента: 1281464

Опубликовано: 07.01.1987

Авторы: Савицкий, Боровков, Дудниченко

МПК: B61L 17/00

Метки: горке, роспуска, сортировочной, составов, режима, корректировки

...инфорация о заданных скоростях роспуска состава для очередной группы отцепов.Блок 9 предназначен для синхронизации при обмене информацией между отдельными блоками устройства. Блок 1 О служит для коррекции расчетных интервалов между смежными отцепами на момент их отрыва от состава. Блок 11 осуществляет перерасчет скорости роспуска состава для группы очередных отцепов по результатам реализации начальной скорости скатывания предыдущего отцепа и коррекции расчетных начальных интервалов между смежными отцепами. В блоке 12 хранятся исходные данные, используемые 5 10 15 20 25 30 35 40 45 50 55 при вычислении скорости роспуска составадля группы очередных отцепов. Блок 15 осуществляет сравнение величин, фактически реализованных между...

Способ определения знака нерезонансной нелинейной кубической восприимчивости вещества

Загрузка...

Номер патента: 1267232

Опубликовано: 30.10.1986

Авторы: Малый, Дудниченко, Понежа, Корниенко

МПК: G01J 3/44, G01N 21/65

Метки: кубической, вещества, восприимчивости, знака, нелинейной, нерезонансной

...интенсивностях лазерного излучения ВКР в веществе не наблюдается, В результате процесса ВКР в веществе возникает излучение сток- сового и антистоксового рассеяния. Стоксовое излучение на длине волны 35 11 с распространяется в направлении распространения пучка лазерного излучения, Излучение антистоксового рассеяния с длиной волны ас распространяется в телесном угле, причем 40 осевая компонента этого излучения также совпадает с направлением пучка лазерного излучения. После прохождения через вещество в спектр разлагают излучение, выходящее из вещест ва В направлении распространения пучка лазерного излучения, Далее измеряют длины волн 1 с и 3 ас, причем для измерений выбирают первую стоксову и первую антистоксову компонен ты спектра ВКР....

Устройство для интервального регулирования движения поездов

Загрузка...

Номер патента: 1220999

Опубликовано: 30.03.1986

Авторы: Махмутов, Александров, Кравцов, Дудниченко, Рахметов, Юмагулов, Абрамов, Азизов, Гафуров, Боровков

МПК: B61L 23/14

Метки: интервального, движения, поездов

...поездов, В входам блока 11 подключен выход блока 2 сравнения сигналов, выход блока 3 выдержки времени и один выход блока 14 определения координат хвостового вагона поезда. Вход блока 14 соединен с выходом 25 приемника 15 координат хвостового вагона поезда, ко входу которого. подключен путевой шлейф 16.Устройство работает следующим образом.При движении уходящего поезда в путевом шлейфе 16 индуцируется ЭДС вследствие взаимодействия с передающей катушкой 5, запитываемой передатчиком 4. Последний включается при условии срабатывания приемника 3, который контролирует посредством приемных катушек 6 наличие сигнала в рельсовых нитях 8, запитываемых35 передатчиком 9, Такое включение передатчика 4 позволяет контролировать целостность рельсовых...

Нагнетатель жидкости

Загрузка...

Номер патента: 1208302

Опубликовано: 30.01.1986

Авторы: Дудниченко, Лихий, Кузик, Моклович

МПК: F04B 9/10

Метки: нагнетатель, жидкости

...устройство с механизмом переключения предельного усилия расположенов нижней камере 5 и состоит из связанного со средней ступенью 4 ступенчатого стержня 9, на котором расположены пружина 10 и шайбы 11 и: 12,размещенные внутри втулки 13 с. буртом 14. Втулка 13 контактирует буртом 14 с шариками 15, размещенньми вотверстиях 16 стакана 17 и подпружиненными расположенными в отверстиях16 прухинами 18.Стакан 17 соединен с корпусом 6,а втулка 13 - с золотником 19 Корпус 6 снабжен отверстием 20 под золотник 19 и каналами 21 подвода иотвода 22 рабочего тела (напримерсжатого воздуха).Нагнетатель снабжен камерой 23хранения, которая через плавающийпоршень 24 сообщена с источником рабочего тела, через канал 25 - с рабочей камерой 1 и узлом 26...

Способ измерения показателя преломления

Загрузка...

Номер патента: 1206652

Опубликовано: 23.01.1986

Авторы: Малый, Дудниченко, Понежа

МПК: G01N 21/41

Метки: преломления, показателя

...положение наименьшего отклонения,при котором образец 5 вместе с зеркалом 3 лазера 1 образует дополнительный резонатор, в котором излучение лазера 1, выходя через полупрозрачное зеркало 3, попадает в автоколлимационный призматический образец 5, отражается от катетной грани ВС последнего и возвращается в резонатор лазера 1. В результате интерференцйи между генерируемым излучением лазера и излучением, отраженным от катетной грани ВС автоколлимационного призматического образца 5, установленного в положение наименьшего отклонения, происходит модуляция лазерного излучения, которую фиксируют индикатором 4. Модуляция лазерного излучения возникает .только в том случае, когда автоколлимационный призматический образец 5 с большой точностью...

Устройство для определения длины отцепов на сортировочной горке

Загрузка...

Номер патента: 1168458

Опубликовано: 23.07.1985

Авторы: Перов, Боровков, Дудниченко

МПК: B61L 1/16

Метки: сортировочной, отцепов, длины, горке

...длины отцепа, т.е. длина отцепа на выходе устройства содержимое регистра 16) представляется числом длин контрольного участка 3 пути.Устройство работает следующим образом.При вступлении первой колесной пары отцепа на контрольный участок 3 пути на выходе второго путевого датчика 2 формируется сигнал, который переводит триггер 7 в единичное состояние. При освобождении колесной парой контрольного участка 3 пути триггер 7 возвращается в исходное нулевое состояние сигналом с выхода первого путевого датчика 1, в результате чего триггер 7 формирует на своем выходе сигнал, длительность которого равна временинахождения колесной пары на контрольном участке 3 пути. Этот си 1 нал поступает на управляющий вход второго ключевого элемента 11, в...

Подвеска подвесного конвейера

Загрузка...

Номер патента: 1131783

Опубликовано: 30.12.1984

Авторы: Дудниченко, Парамошин

МПК: B65G 17/32

Метки: конвейера, подвесного, подвеска

...обслуживающего персонала из-за необходимости точной ручной ориентации подвески и крюка грузоподъемного механизма.Цель изобретения - улучшение условий работы.Поставленная цель достигается тем, что в подвеске подвесного конвейера, включающей корпус с элементами захвата и поворотный хвостовик грузового крюка для изделий, элементы захвата выполнены в виде расположенных наклонно к оси симметрии подвески полу колец, радиус которых составляет не менее трех диаметров поворотного хвостовика, при этом полукольца связаны с корпусом подвески посредством жестких тяг. На фиг. 1 показана подвеска, вид; нафиг. 2 - то же, вид сверху; ь,; фиг. 3 -разрез А - А на фиг. 1; на фиг. 4 - схемапередачи подвески с крюка на крюк грузо 5 подъемных...

Ножницы для резки профильного материала

Загрузка...

Номер патента: 1055595

Опубликовано: 23.11.1983

Авторы: Ставичный, Арциховский, Дудниченко

МПК: B23D 29/00

Метки: ножницы, резки, профильного

...шариком, а на Рычагев зоне контакта с шариком можетбыть выполнена радиусная площадкас зенковкой.Такое выполнение конструкции иск"лючает время на ручной возврат механизмов в начальное положение.На Фиг. 1 изображены ручные ножницы, общий виду на Фиг. 2 - то же.,продольный разрез; на фиг. 3 - сечение А-А на Фиг. 2.Ножницы содержат размещенные в корпусе 1 главный 2 и вспомогательный 3ползуны, смонтированные на общем эксцентриковом валике 4. Ползуиы имеютна концах фигурные зубья, в зацеплении с которыми находятся храпови- б 5 ки 5 и б этих ползунов. При этом наглавном 2 и вспомогательном 3 полэунах, после фигурных зубьев имеютсякулачки 7,Храповики 5 и б насажены на общуюось 8 и прижимаются к поверхностиползунов пружинами 9. Оба...

Устройство для лазерной хирургии

Загрузка...

Номер патента: 936932

Опубликовано: 23.06.1982

Авторы: Тимен, Дудниченко

МПК: A61N 5/00

Метки: лазерной, хирургии

...зеркала 9. Корпус 11 выходното звена содержит шту цер 12 системы отсоса, на который надета гибкая трубка 13. Оптическая наблюдательная система состоит из распредели 1 ельного зеркала 9 отражателя 14, выполненного в виде усеченного конуса с внутренней отражающей поверхностью, распределительного зеркала 15 с кольцевой отражающей поверхностью и защитной светоделительной пластины 16. В систему подсвета операционного поля входят держатель 17, осветительная лампочка 18, конденсатор 19, распределительное зеркало 15, заслонка 20, зеркало 14 и распределительное зеркало 9. Внутренняя поверхность корпуса 11 выходного звена устройства выпслнена зеркальной.Устройство работает следуюшим образом.Лазер 1 посылает на зеркало 3 лазерный...
