Довченко

Самолетная система многопрограммного вещания

Номер патента: 741760

Опубликовано: 10.12.2004

Авторы: Карлащук, Творогов, Довченко

МПК: H04H 1/00

Метки: многопрограммного, самолетная, вещания

Самолетная система многопрограммного вещания, содержащая на передающей стороне распределитель, первые выходы которого подключены к входам первого коммутатора, второй выход распределителя подключен к первому входу кодера, выход которого подключен к первому входу формирователя выходных сигналов, вторые входы которого соединены с третьими выходами распределителя, а на приемной стороне - формирователь входных сигналов, первый выход которого подключен к первому входу декодера, второй выход подключен к входу распределителя, первые выходы которого подключены к входам формирователя входных сигналов, второй выход подключен к второму входу декодера, третий выход подключен к входу селектора...

Способ защиты металлических элементов футеровки печей от коррозии

Номер патента: 1412420

Опубликовано: 20.07.1996

Авторы: Довченко, Штанг, Гренц, Шапунов, Костецкий, Степанян, Тарасов, Парецкий, Кошелев, Гринберг

МПК: F27D 1/16

Метки: печей, коррозии, элементов, металлических, футеровки, защиты

Способ защиты металлических элементов футеровки печей от коррозии, включающий подачу хладагента и образование гарнисажного слоя, отличающийся тем, что, с целью увеличения срока службы футеровки и уменьшения коррозии металлических элементов, хладагент подают нагретым до 165-250oС.

Управляемый световодный элемент “светотрон

Загрузка...

Номер патента: 1085396

Опубликовано: 23.01.1992

Авторы: Богачев, Маслов, Довченко

МПК: G02B 6/35

Метки: световодный, элемент, светотрон, управляемый

...мощность света, распространяющегося по световоду 1 после прохождения петлеобразного участ"ка, может быть. измерена известнымиприборами на выходе световода 1,Приведенное описание соответствует работе устройства в режиме усилителя. Дрязгой возможный режим работы - в качестве переключателя или оптического элемента памяти. Для этого необходимо выполнение условия (11) . В этом случае состояние "светового пробоя" будет сохраняться и после выключения управляющего импульса света. Генерация носителей. заряда в полупроводнике й соответствующий сдвиг коэффициента прелом- ления будет продолжаться неограни" . ценное время за счет излучения, вы" ходящего из основного световода ипоглощаемого частично полупроводниковой пленкой. Для...

Способ приготовления катализатора для очистки отходящих газов от диоксида серы

Загрузка...

Номер патента: 1558458

Опубликовано: 23.04.1990

Авторы: Ларионов, Добкина, Марков, Куприянова, Кузнецова, Дадаходжаев, Мирходжаев, Мухленов, Ильин, Атакузиев, Довченко, Ташкараев

МПК: B01J 23/80, B01J 37/04, B01J 23/835 ...

Метки: газов, отходящих, катализатора, приготовления, диоксида, серы

...прокаливают 5 ч при 860 С.(111) 35,9; оксид меди (11) 26,9;оксид цинка 4,5; оксид свинца 5,4;оксид кремния 6,2; оксид алюминия4,5; оксид кальция 5,4; пентоксидфосФора 11,2,Максимальная степень окислениядиоксида серы на данном катализаторе84 при 575 С, Степень окисления ЯОгпри 550 С 82 . Механическая прочность на раздавливание 2,5 МПа.П р и м е р 5. 72,5 г пылевидныхотходов плавки медьсодержащих рудщобого указанного (примеры 1-3) состава прокаливают при 700 С в течение1 ч.К 12,5 г ортофосфорной кислоты(концентрацией 63 в пересчете наРО) добавляют 15 г глицерина и притщательном перемешивании всыпают72,5 г прокаленных пылевидных отходовплавки медьсодержащих руд, весовоесоотношение компонентов 12,5:15:72,5,соответственно1Пригодную к формовке...

Устройство цифровой фазовой автоподстройки частоты

Загрузка...

Номер патента: 1518883

Опубликовано: 30.10.1989

Авторы: Хабардин, Довченко

МПК: H03L 7/00

Метки: фазовой, частоты, цифровой, автоподстройки

...6 частоты, формироватеп 7 коротких импульсов и первого элемента И 3 с тем, чтобы бып "вычеркнут" именно импульс с цомером БОтрцательа цозици ЦФД с ии положительная с ц 1 образуют цолный такт антоподстройки Трс:ТрСпЗ =,И + , ГпЗ,где и - порядковый номер периодарегулирования.За каждьп такт регулирования первый делитель 2 частоты отсчитывает М импульсов частоты Е и Б им пульсов частоты Е, общее количество которых равно Второй делитель 6 частоты находится н "бегущем" режиме, а именно запоминает свое состояние на предыдущемнцо Мф - Я п 1 1 БТ -+ д и, К и где 1 БТоперация взятия целойчасти числа;О илив зависимости от Оп состояния второго делителя8 частоты на (и)-м тактерегулирования,Таким образом, период регулирования Т на и-й момент времени...

Плавильная пламенная печь для рафинирования металлов

Загрузка...

Номер патента: 1423889

Опубликовано: 15.09.1988

Авторы: Бескаравайный, Удалов, Турцов, Гафаров, Довченко, Шурчков

МПК: F27B 3/00

Метки: печь, плавильная, пламенная, рафинирования, металлов

...засл нками, и свод 4. На своде 4 уста;но лены горелки 5 симметрично относит ьно. продольной оси печи под углом14 20 друг к другу на расстоянии1/,ширины печи от продольной ее оси, 2 Опр этом первая пара горелок распола-.же а на расстоянии 6-8 диаметров выхо ного отверстия горелки от переднеито цовой стены 1, а остальные парыго елок по линии центров эагрузочнь окон.Пламенная плавильная печь работаетсл ующим образом,После разоррева печи и продувкига овых и воздушных магистралей по пст пенно, открывая поворотные заслонки егулирования расходов воздухаи иродного газа, выводят раоотуго едок на зацанный режим.формированные (раскрытые) Факелы35го лок, установленных; на своде, обеспе ают перекрытие всего зеркалапла ильной печи и равномерный ее...

Вращающийся оптический соединитель

Загрузка...

Номер патента: 1317387

Опубликовано: 15.06.1987

Авторы: Довченко, Соболев, Зейфас, Ламекин, Парашин, Ковешников, Фаловский, Манушкин, Белопотапова

МПК: G02B 6/38

Метки: оптический, соединитель, вращающийся

...излученияконце прямой торец и вклеенного этимконцом в отверстие корпуса 4 так, чтооптическая ось волокна 8 совпадает сосью 9 вращения вращающейся части 1,Невращающаяся часть 2 состоит изкорпуса 1 О, источника 11 световогоизлучения, оптического волокна 12,имеющего на противоположном от источника 11 излучения конце косой тореци вклеенного этим концом в отверстие. корпуса 10; приемника 13 излучения,оптического волокна 14, имеющего напротивоположном от приемника 13 излучения конце прямой торец и вклеенного этим концом в отверстие корпуса 10 так что оптическая ось волокна совпадает с .осью 9 вращения вращающейся части 1.Вращающаяся и неврашающаяся части могут иметь дополнительные волокна 15.и 16 со скошенным торцом(фиг. 1 и 3).Устройство...

Тензодатчик

Загрузка...

Номер патента: 1281932

Опубликовано: 07.01.1987

Авторы: Довченко, Бородакий, Клюкин, Миронос, Смирнов, Хохлов

МПК: G01L 1/24

Метки: тензодатчик

...чувствительности и расширениединамического диапазона.На чертеже представлена схематензодатчика,Датчик состоит из источника 1когерентного .света, оптического волокна 2, на наружной поверхности которого выполнен плоский шлиф 3 с нанесенными на него фоточувствительным материалом 4 и фотоприемной системой 5.Голограммы записываются следующим образом.На участке волокна делают шлиф.Сверху наносится светочувствительный материал, Возбуждая одну задругой моды волокна и ставя им в соответствие отдельные опорные пучки,падающие на плоскость шлифа под определенными углами, в фоточувствительном материале получают ряд волноводных голограмм. При распространении излучения по волокну на выходе фотоприемной системы возникаетсовокупность сигналов,...

Способ определения средней скорости и расхода потока подземных вод

Загрузка...

Номер патента: 1053049

Опубликовано: 07.11.1983

Авторы: Романов, Довченко, Добровольская, Медовый, Иванов

МПК: G01V 9/00, G01V 9/02

Метки: потока, средней, подземных, расхода, скорости, вод

...в скважинах определяют отметку зеркала вод и положение коллекторов, опускают в соответствующие интервалы фильтр 30 и насос и выполняют опытные откачки, в ходе которых измеряют дебит скважин, мощность коллектора, понижение воды в скважине, оценивают радиус ее влияния. Полученные оцен ки подставляют в соответствующие Формулы для расчетов коэффициента фильтрации с учетом ее режима (напорная, беснапорная), соотношения между длиной фильтра и мощностью кол лектора, положения скважины относительно водоема с открытой поверхностью воды. После этого, если известны отметки напорной или депрессионной поверхностей, возможно расчетное определение направления и скорости фильтрации в данном коллекторе 2,Однахо .известный способ очень чувствителен к...

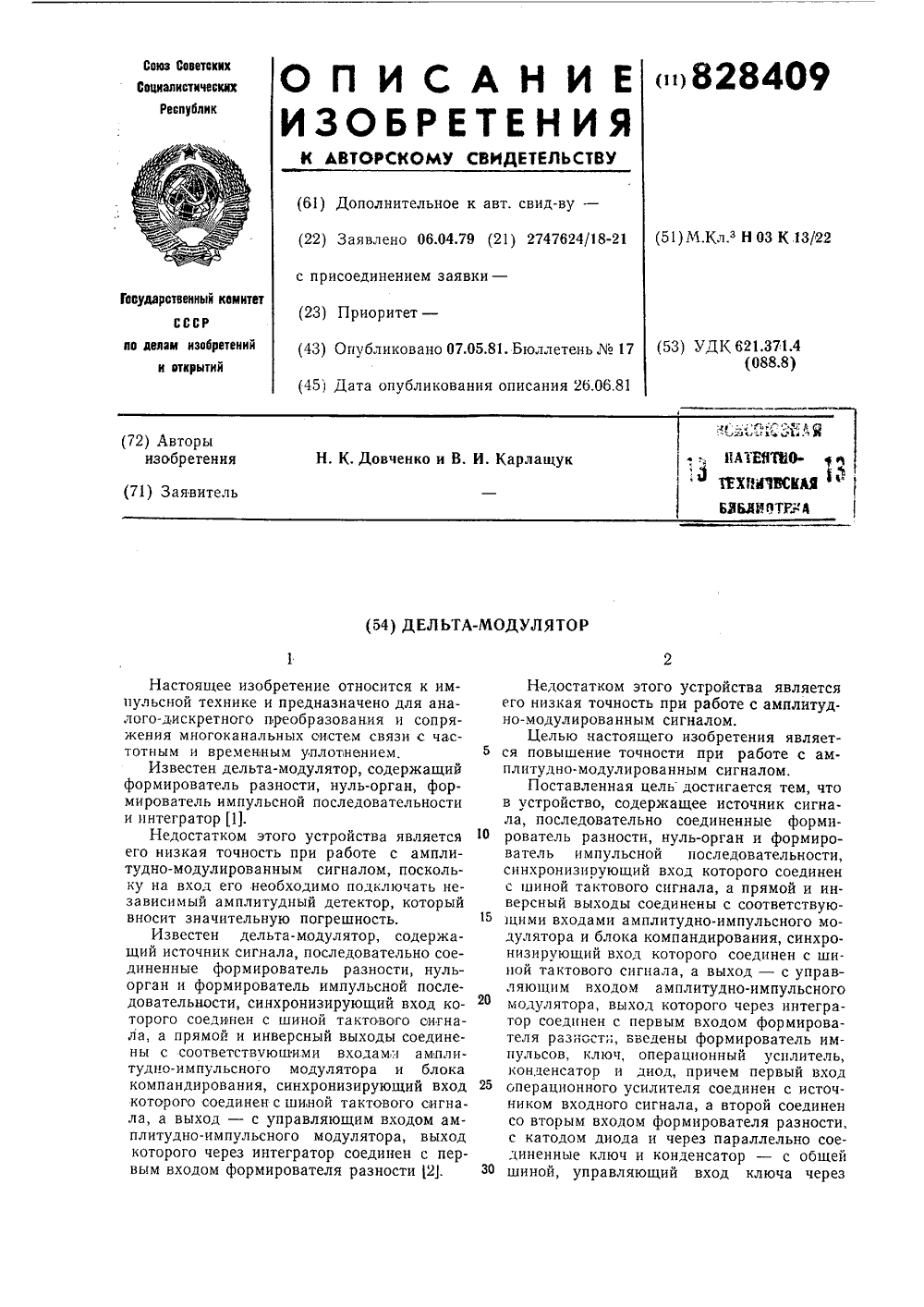

Дельта-модулятор

Загрузка...

Номер патента: 828409

Опубликовано: 07.05.1981

Авторы: Карлащук, Довченко

МПК: H03K 13/22

Метки: дельта-модулятор

...конденсатор 12 и ключ 8 - с общей шиной. Анод диода 11 подключен к выходу усилителя 10, управляющий вход ключа 8 чсрез формирователь 9 подключен к инверсному выходу формирователя 4.Дельта- модулятор р а ботает следующи м образом.Предположим, что в исходном состоянии (1 = О) компенсирующее напряжение на выходе интегратора 7 несколько меньше амплитуды первой полуволны несущей амплитудно-модулированного сигнала l, (фиг. 2 а). Первая положительная полу- волна несущей напряжение У, проходит через усилитель 10, диод 11, и ее амплитудное значение запоминается на конденсаторе 12, Поскольку предполагается, что входное сопротивление усилителя 10 и формирователя 2 достаточно высокое, а ключ 8 закрыт и в таком состоянии имеет также достаточно...

Преобразователь компандированногодельта-потока b икм сигнал

Загрузка...

Номер патента: 822354

Опубликовано: 15.04.1981

Авторы: Карлашук, Довченко

МПК: H03K 13/24

Метки: икм, сигнал, компандированногодельта-потока

...выход блока разности соединен с шиной второго выходного сигнала.На чертеже представлена блок-схема преобразователя компандирования дельта-потока в ИКМсигнал.Схема содержит блок 1 сравнения, усилитель. 2,. Формирователь 3 имЬульсон, модулятор 4 амплитуды им- пульсов, интегратор 5, блок б компандирования, элементы 7-10 И, элементы 11 и 12 ИЛИ, элемент 13 НЕ, счетчики 14 и 15, блок 16 разности, блок 17 45 управления, генератор 18 пилообразно" го напряжения и компаратор 19, причем первый вход блока 1 соединен с шиной 20 входного сигнала, второй вход блока 1 через интегратор 5 сое динен с выходом модулятора 4,выход блока 1 через усилитель 2 соединен спервым входом формирователя 3, п рвый выход которого соединен сной 21 выходного...

Система многопрограммного проводноговещания

Загрузка...

Номер патента: 815932

Опубликовано: 23.03.1981

Авторы: Бузинов, Ненашев, Довченко, Карлащук

МПК: H04H 1/02

Метки: проводноговещания, многопрограммного

...сигнал, поступающий в момент 1 = 11 + Ь 1, проходит через компаратор 9 на вход триггера 10 и переводит его в единичное состояние, при этом в выходном согласуюшем блоке 4 фиксируется сигнал признака 11 )11 и подготавливается элемент И 12 для прохождения опрашиваюшего сигнала. Через проме 50 55 Формула изобретенияСистема многопрограммного проводного вещания, содержашая на передающей стороне Х-канальный коммутатор аналоговых сигналов, распределитель сигналов, первый выход которого подключен к первому входу выходного согласующего блока, а на приемной стороне содержит входной согласуюгций блок, распределитель сигналов, первый выход которого подключен к входу селектора программ, первый ключ и последовательно соединенные усилитель низкой...

Кодирующее устройство

Загрузка...

Номер патента: 790284

Опубликовано: 23.12.1980

Авторы: Довченко, Карлащук

МПК: H03K 13/02

Метки: кодирующее

...ключ 1 и дополнительный ключ 11 разомкнуты, ключ 2 и дополнительный ключ 10 замкнуты, Усилитель 13 имеет минимальное усиление (например, единйчное). формирователь 5 линейного сигнала, источник 8 эталонных напряжений и блок 7 логического управления находятся в исходном нулевом состоянии. В первом такте работы кодирующего устройства ключ 1 переводится в замкнутое состояние, ключ 2 - в разомкнутое, в результате чего запоминающий конденсатор 3 заряжается до на-, пряжения, равного напряжению нходного сигнала в данный момент времени . Во втором такте работы ключ 1 раз-.мыкается и начинается преобразование запомненной на конденсаторе 3 выборки, Для этого с источника 8 эталонных напряжений под действием подаваемых на блок 7 логического...
