Цыплаков

Индукционный способ измерения параметров взаимного положения ракеты и мишени в районе встречи

Загрузка...

Номер патента: 1840312

Опубликовано: 10.09.2006

Автор: Цыплаков

МПК: G01C 21/00, F41G 9/00

Метки: положения, встречи, параметров, районе, ракеты, взаимного, мишени, индукционный

Способ измерения относительного расстояния и угла визирования ракеты и мишени в районе встречи, основанный на принципе магнитометрических измерений, отличающийся тем, что, с целью повышения точности измерений и уменьшения габаритов аппаратуры, на борту мишени измеряют текущие значения модулей сигналов, индуцированных в трех взаимно перпендикулярных рамочных антеннах приемо-измерительных каналов, соответствующих магнитным составляющим вращающегося поля, создаваемого на борту ракеты, и два текущих значения разности фаз этих сигналов в любых двух каналах относительно третьего канала, принимаемого за опорный, при этом полученную информацию при помощи телеметрического канала связи передают на пункт регистрации, где по полученным значениям...

Алюминиевый электролизер

Номер патента: 833007

Опубликовано: 27.09.1999

Авторы: Репко, Потапов, Авдеев, Никифоров, Матвеев, Романов, Цыплаков

МПК: C25C 3/08

Метки: электролизер, алюминиевый

Алюминиевый электролизер, содержащий анодный кожух с закрепленным на его боковых стенках поясом жесткости и боковую футеровку с верхней гранью, расположенной горизонтально, отличающийся тем, что, с целью улучшения герметизации газосборника и снижения расхода электроэнергии и фторсолей, пояс жесткости закреплен на боковых стенках кожуха под углом 0,2 - 2 градуса к верхней грани боковой футеровки с подъемом от углов к середине стенок.

Катодное устройство электролизера для получения алюминия

Номер патента: 753178

Опубликовано: 27.09.1999

Авторы: Репко, Махеров, Романов, Цыплаков, Самодурова

МПК: C25C 3/08

Метки: катодное, электролизера, алюминия

Катодное устройство электролизера для получения алюминия, содержащее боковую футеровку с размещенным над ней защитным листом и катодный кожух с боковыми стенками, снабженными в верхней части поясом жесткости и ограждающей полосой, отличающееся тем, что, с целью снижения расхода электроэнергии и трудоемкости обслуживания путем уменьшения толщины бокового гарниссажа до оптимального значения, защитный лист и верхний пояс жесткости снабжены прорезями, параллельными стенке катода, а ограждающая полоса выполнена составной по высоте, причем верхняя ее часть отделена от нижней слоем теплоизоляционного материала.

Способ электролитического получения алюминия

Номер патента: 864837

Опубликовано: 27.09.1999

Авторы: Романов, Махеров, Цыплаков, Репко

МПК: C25C 3/06

Метки: алюминия, электролитического

Способ электролитического получения алюминия, включающий регулирования толщины бокового гарниссажа электросопротивлением теплопроводных элементов катодного кожуха, содержащего пояс жесткости, фланцевый лист и ограждающую полосу, отличающийся тем, что, с целью снижения расхода энергии и трудозатрат на обслуживание за счет оптимизации процесса регулирования толщины бокового гарниссажа, толщину гарниссажа от 2 до 30 мм регулируют величиной теплосопротивления узла, образованного фланцевым листом и соединенными с ним поясом жесткости и ограждающей полосой, в пределах от 0,05 до 0,40 м2град/Вт.

Способ распределения закладочного материала

Загрузка...

Номер патента: 2002065

Опубликовано: 30.10.1993

Авторы: Зельцер, Волков, Сычев, Соколов, Фомин, Дубовский, Потапенко, Золотых, Цыплаков

МПК: E21F 15/08

Метки: закладочного, распределения

...и не обладают достаточной надежностью. учитывая то, что в современных технологиях распределительные трубопроводы размещают и передвигают совместно с механизированной крепыш и масса трубопровода не имеет решаощего значения, имеет смысл проложить несколько ставав трубопровода и путем поочередного их переключения производить торцовый выпуск последовательно на закладываемых участках напрямую, без разьединения труб и отклонения потока струи выпуска от направления трубопровода. При этом значительно снижаются трудоемкость обслуживания трубопровода и управление процессом выпуска, возрастает эксплуатационная надежность,Поочередное переключение ставов распределительного трубопровода обеспечивает необходимую последовательность закладки....

Устройство для возведения выемочной выработки

Загрузка...

Номер патента: 2002054

Опубликовано: 30.10.1993

Авторы: Ремезов, Дубовский, Цыплаков, Парфенов, Николаев, Зельцер, Зенякин, Шундулиди, Осипов, Полей

МПК: E21C 41/18

Метки: возведения, выработки, выемочной

...работает следующим образом.Отработку лавы ведут очистным комбайном 73 с передвижного забойного конвейера 15 механизированного комплекса 16. Конвейерная выработка 74 пройдена заранее, а выемочную выработку 12 возводят одновременно с подвиганием лавы, Для этого в выемочную выработку 12 поочередно доставляют и монтируют основные узлы устройства - опору 1 с лебедкой 2, подьемную платформу 3, рычажно-гидравлический манипулятор 4 и исполнительные органы 5. Основание 7 устройства связывают гидроцилиндрами 14 передвижения с передвижным забойным конвейером 15 механизированного комплекса 16. Соединяют электро- и гид 5 10 15 20 25 30 35 40 45 50 55 менно включением механизма 29 поворота горизонтальными гидроцилиндрэми 33 перокоммуникации,...

Штрековая механизированная крепь

Загрузка...

Номер патента: 1838621

Опубликовано: 30.08.1993

Авторы: Цыплаков, Соколов, Набатников, Дубовский, Потапенко, Рябов, Зельцер, Шкаранов

МПК: E21D 11/36, E21D 23/03, E21D 19/04 ...

Метки: штрековая, крепь, механизированная

...карманы 17, в которых с возможностью выдвижения в сторону боков выработки. установлены одинаковые по конструкции тяги 18, с которыми шарнирно связаны поворотные щиты 19. В поворотном щите 19 выполнено окно 20, которое закрыто лядой 21, связанной с поворотным щитом, расположенным поверху шарниром 22. Понизу верхняков 3 и 4 с внутренних сторон секций 1 и 2 жестко в один ряд закреплены одинаковые по конструкции проушины 23 и 24, С проушиной 23 одним концом шарнирно связан распорный гидродомкрат 25, другая сторона которого также шарнирно связана с лядой 21 при помощи оси 26, С проушинами 24 верхняков 3 и 4 шарнирно связаны одной сторонойодинаковые по конструкции телескопические укосины 27,5 10 15 20 25 30 35 40 45 50 55 другая сторона...

Механизированная штрековая крепь

Загрузка...

Номер патента: 1838620

Опубликовано: 30.08.1993

Авторы: Соколов, Цыплаков, Зельцер, Потапенко, Шкаранов, Дубовский, Швыряев, Рябов

МПК: E21D 11/36, E21D 19/04

Метки: крепь, штрековая, механизированная

...имеет прилив 10, между которыми шарнирно установлен гидродомкрат перемещения 11, Механизмы удержания 15 секции механизированной штрековой крепи состоят иэ верхних механизмов удержания 12, а в случае необходимости, например, слабой почвы и нижних механизмов удержания 13, Каждый из верхних меха низмов удержания 12 состоит из захвата 14,выполненного из отрезка профиля крепи, по форме и размерам поперечного сечения соответствующий форме и размеру поперечного сечения рамы постоянной крепи 25 выработки 15, Захват 14 понизу жестко связан с проушиной 16, которая в свою очередь шарнирно соединена с гидроцилиндром 17.Гидрацилиндр 17 расположен в механизме удержания 12 вертикально, например, 30 вдоль и между щек 18, которые с однойстороны...

Обтекатель наружного трубопровода топливного бака летательного аппарата

Загрузка...

Номер патента: 1814632

Опубликовано: 07.05.1993

Авторы: Дядькин, Решетин, Цыплаков, Болотин

МПК: B64C 7/00

Метки: топливного, обтекатель, бака, наружного, трубопровода, аппарата, летательного

...3 иллюстрируется обоснование выбора угла боковой стенки наполнителя Р, на которой приведены зависимости коэффициентов боковой Сг и нормальной Су аэродинамических сил от угла Р для различных чисел М полета. На этой фигуре; поз, 1 - значение коэффициента С, обусловленное влиянием параметра Р, 2 - максимально допустимое значение С без доработки топливного бака при сохранении его несущей способности,. Из графика следует, что допустимые углы соответствуют Р50 О,Аналогично на фиг, 4 иллюстрируется обоснование выбора относйтельной высоты обтекателя В (В=В/Н, где В - высота профиля, Н - расстояние от оси трубопровода до поверхности бака) для выбранного угла р, на которой приведены зависимости С и Су от этого параметра, На этой фигуре: 1 -...

Лепесток зеркальной антенны и способ его изготовления

Загрузка...

Номер патента: 1814117

Опубликовано: 07.05.1993

Авторы: Цыплаков, Неделько, Смыслов, Галинский, Семенов, Телегин, Рябов, Яковлев

МПК: H01Q 15/16

Метки: антенны, лепесток, зеркальной

...под-. ложке), Отверждают и снимают с оправки,Ребра 4 жесткости получают намоткой 50 на цилиндрические оправки пропитанной связующим волокнистой арматуры, отверждением и разрезкой на пластины, изогнутые по дуге, Изготовленные таким образом ребра 4 жесткости устанавливают без зазоров 55на оправке 11. Форма ребер жесткости обеспечивает их самоустановку концентрично по направляющим поверхности оправки при установке без зазоров на поверхность оправки. Установленные ребра жестости закрепляют на оправке и укладывают на них диагональную решетку наружной обшивки, прижимают ее к кромкам ребер жесткости 4 радиальными пропитанными связующими лентами 9 и прикрепляют последние к ребрам 4 жесткости посредством винтов 10. Отверждают полученную...

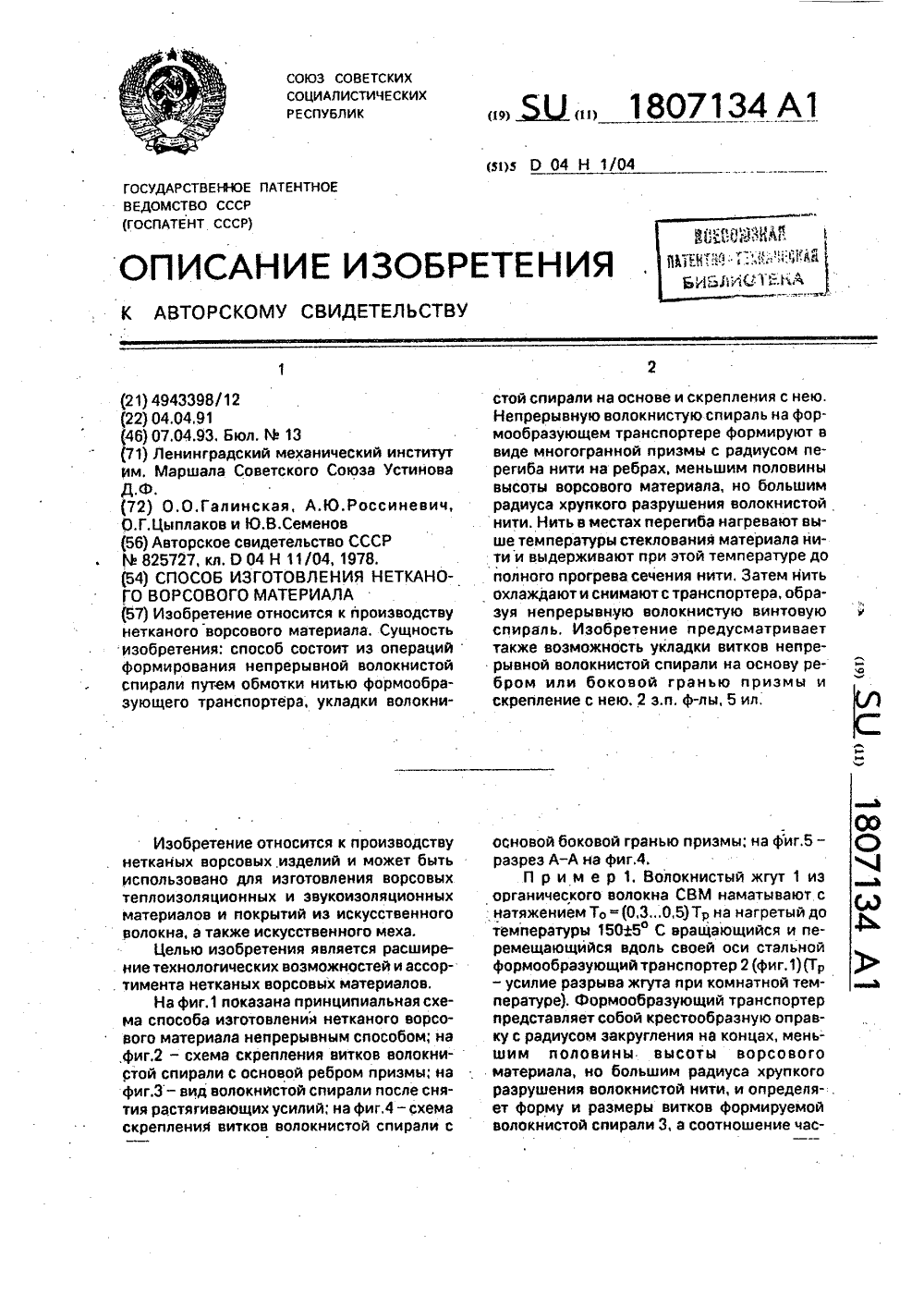

Способ изготовления нетканого ворсового материала

Загрузка...

Номер патента: 1807134

Опубликовано: 07.04.1993

Авторы: Россиневич, Цыплаков, Семенов, Галинская

МПК: D04H 1/04

Метки: ворсового, нетканого

...варьирования текстуры нетка". давления происходит уплотнение волокон в . ного. ворсового материала путем измененияструктуре жгута и создание консолидиро формы спиралииспособаскрепленияеес ванного состояния, когда элементарные во- основой.локна в. жгуте оказываются скрепленными Так как волокнистая спираль подвергамежду собой достаточно прочными связя- ется териообработке только на дискретных ми, В результате после охлаждения жгут - участках, то она в отличие от прототипа имеприобретает в местах Контакта с формооб ет меньшую жесткость и более высокую гибразующим транспортероМ упругость и "па- кость, что значительно улучшает мять формы". Охлаждение волокнистой звукоизоляционныеитеплоизоляционйые свой- спирали производят на...

Устройство для снижения остаточных напряжений в деталях

Загрузка...

Номер патента: 1799918

Опубликовано: 07.03.1993

Авторы: Скаженник, Киселев, Беляков, Фурман, Алешинский, Цыплаков

МПК: C21D 1/30

Метки: снижения, остаточных, деталях, напряжений

...виброкорпусом 9 смонтирован упругий элемент 12. Нагружающий шток 6 через крепежные элементы 13 связан с балкой 14. которая через крепежные элементы1799918 45 50 55 15 связана с прижимами 16, имеющими возможность после нагружения упругого элемента 12 соприкасаться с деталью по вертикали, проходящей через крайние опоры. На плите 3 установлена средняя опора 17 в обойме 18 с помощью резьбового соединения и фиксаторов(не показаны). Ееуровень может регулироваться, На средней опоре 17 установлен упругий элемент 19 с возможностью соприкасаться с деталью через нижний упор 20,На крайних опорах 2 устанавливаются ограничители 21 положения детали 1 или крепления (не показаны) для крепления детали к крайним опорам,Высота установки крепежных элементов...

Обтекатель бортовой кабельной сети летательного аппарата

Загрузка...

Номер патента: 1799333

Опубликовано: 28.02.1993

Авторы: Корсаков, Лебедев, Решетин, Дядькин, Цыплаков, Болотин

МПК: B64C 7/00

Метки: аппарата, сети, обтекатель, кабельной, летательного, бортовой

...выполнены распределенные по длине обтекателя дренажные отверстия 7,соединенные с замкнутой полостью дренажными каналами 8. Панели крепят между 4 собой и с обечайкой ЛА с помощью авиаци- О онного клея, например ВКВ. В качестве О материала для панелей может быть исполь- (Д зован материал класса пенопластов, напри- (Д мер пенополиуретан, 6 дОбтекатель работает следующим образом. При полете ЛА на внешнюю поверхностьдействует аэродинамическое давленйе. Избыточное аэродинамическое Сд давление., необходимое для проведения расчетов на прочность, изменяется по длине и изменяет свой знак. Давление над обтекателем (прототип), как правило, равно атмосферному (статическому) или близко к, нему, Таким образом, на корпус действуетперепад между наружным...

Секция штрековой крепи

Загрузка...

Номер патента: 1796027

Опубликовано: 15.02.1993

Авторы: Потапенко, Баранов, Цыплаков, Николаев, Зельцер, Шапошников, Дубовский, Швыряев, Дубровский, Костромин

МПК: E21D 11/36, E21D 23/00

Метки: крепи, секция, штрековой

...секций штрековой крепи определяют горно-геологическими условиями с 5 учетом протяженности зоны повышенногоопорного давления, Ступень 13 верхняка 2 секции крепи имеет ширину меньшую, чем расстояние между верхними элементами постоянной крепи выработки и при установке секций ее размещают между ними (фиг, 1). Перед распором секции крепи фиксатор 10 извлекают из цепи 9. При распоре гидро- стоек 3 секции рабочую жидкость подают в их поршневые полости, а штоковые полости 15 соединяют со сливом, При распоре секцииштрековой крепи оградительный лист 12, жестко связанный с верхним кронштейном 8 верхняка, взаимодействует с нижним кронштейном 7 основания 1 секции крепи и 20 защищает секции и рабочее пространствовыработки от проникновения...

Вибрационная мельница

Загрузка...

Номер патента: 1791024

Опубликовано: 30.01.1993

Авторы: Бардовский, Балаян, Цыплаков, Красовский, Завьялова, Доброборский

МПК: B02C 19/16

Метки: вибрационная, мельница

...мин 1000Форма камеры ЦилиндрическаяДиаметр шаров, мм 16,22,30Материал шаров Сталь, деревоКоэффициентзаполнения 0,2Диаметр камеры, мм 130Длина камеры, мм 185Положение камеры ВертикальноеПри шаровой загрузке, состоящей изнасыпанных хаотично стальных шаров трехразличных диаметров 16 мм, 22 мм и 30 мм,в процессе круговых колебаний происходило перемещение шаров малого диаметра 16мм на дно камеры, и всплытие шаров большего диаметра 30 мм на поверхность шаровой загрузки, а шары среднего диаметра 22мм занимали положение между шарами 16и 30 мм. При этом происходило вращениешаров вокруг их оси.На фиг.1 представлена помольная камера в исходном положении; на фиг,2 - второеположение камеры после поворота ее на180 о.Вибрационная мельница...

Вибрационная мельница

Загрузка...

Номер патента: 1791021

Опубликовано: 30.01.1993

Авторы: Красовский, Лакнер, Бардовский, Цыплаков, Опирский, Доброборский, Балаян

МПК: B02C 19/06

Метки: мельница, вибрационная

...части камеры интенсивно истирание измельчаемого материала за счет трения мелющих тел о стенку камеры.При использовании днища с перфорацией только в нижнем полукруге неизмельченные частицы исходного материала не могут выйти из камеры пока не попадут в нижние слои шаровой загрузки, т,е. пока не будут измельчены.На фиг, 1 представлены результаты помола известняка; на фиг. 2 - вибрационная мельница, продольный разрез, на фиг, 3 - разрез А - А на фиг, 2 (штриховой и сплошной линией на фиг, 1 изображены соответственно кривые частных остатков на сите при выпуске только через верхние отверстия решетки и только через нижние отверстия решетки. Как видно из графика, при выпуске измельчаемого материала через верхнюю часть решетки при закрытой...

Способ изготовления нетканого ворсового изделия

Загрузка...

Номер патента: 1784691

Опубликовано: 30.12.1992

Авторы: Грищенков, Неделько, Болотин, Семенов, Цыплаков, Березко

МПК: D04H 11/04

Метки: изделия, ворсового, нетканого

...вдоль ленты вблизи кромки, с которой контактирует наматываемая ветвь транспортера 10, При этом спирали соединяют с основой дополнительно посредством неИзобретение позволяет расширить ассортимент нетканых варсавых изделий, так как получаемая структура ворса позволяет управлять" в процессе изготовления рисункам и высотой ворса, лучше воспринимает износ и обеспечивает работоспособность изделия при повышенных температурах. изделия, включающем намотку ворсообразующей нити на непрерывно.перемещаощийся транспортер из нити с двумяпараллельными несущими ветвями с образованием спиралей и намотку полученнойспиральной ворсовой ленты на основу с соединением витков ворсообразующей нити сосновой; намотку ворсовой ленты на основупроизводят,...

Устройство для изготовления ворсового нетканого изделия

Загрузка...

Номер патента: 1784690

Опубликовано: 30.12.1992

Авторы: Кирсанов, Семенов, Бондаренко, Цыплаков, Галинская

МПК: D04H 11/04

Метки: нетканого, изделия, ворсового

...фильера нитеаодителя 10 имеет возможность перемещаться вдоль транспортера ступенчато или непрерывно в процессе работы устройства с помощью . штока 16. С одной стороны плоскости углового транспортера имеется упругий пружинящий стержень 17, предназначенный длявыбирания йровисания петель аорсообразующей нити 9 и создания фрикционного . контакта с винтовыми канавками винтов 11.В зависимости от местоположения фильеры нитеводителя 10, петля ворсообразующей нити 9, обмотанная вокруг пары винтов 11, расположенных под углом друг к другу, будет отличаться своим периметром.Таким образом, изменяя местоположение фильеры вдоль транспортера, можно регулировать ступенчатоили плавно периметр петель, а следовательно, и высоту ворса, образующегося при...

Устройство для изготовления ворсового нетканого изделия

Загрузка...

Номер патента: 1784689

Опубликовано: 30.12.1992

Авторы: Бондаренко, Галинская, Цыплаков, Кирсанов, Семенов

МПК: D04H 11/04

Метки: изделия, нетканого, ворсового

...направляющее кольцо 9, продернуты через фильерц нитеукладчика 10. Витки нитеобразующих нитей 8 на двух параллельных, вращающихся в разные стороны, полых цилиндрических винтах 11 варсоформирующего транспортера образуют петлевую вор 15 совую спираль, которая затем фиксируется и прижимается к оправке жгутами 12, сматцваемыми с катушек 13, протянутыми через отверстия в полых цилиндрических винтах 11. Устройство имеет гитару настройки 14, для регулирования скоростивращения винтов 11, а следовательно, для .регулирования плотности ворса 15 на оправки. Полые цилиндрические винты 11 ворсоформирующего транспортера выполнены с возможностью изменения их межцентроваго расстояния для регулирования высоты и плотности ворса, причем один из них имеет...

Установка для термообработки клапанов

Загрузка...

Номер патента: 1765656

Опубликовано: 30.09.1992

Авторы: Цыплаков, Карпенков, Погалов, Александров, Медведев

МПК: F27B 19/02

Метки: клапанов, термообработки

...в плане; на фиг. 2 - устройство охлаждения, продольный разрез; на фиг. 3 - кассета устройства охлаждения,Установка для термообработки клапанов содержит камеру предварительного нагрева 1, устройство 2 для упрочнения клапанов, например для наплавки износостойкого покрытия, устройство охлаждения 3 и средство 4 межоперационного перемещения изделий, например манипулятор.Устройство охлаждения 3 выполнено в виде многозвенной конвейерной камеры с зонами термообработки 5, 6 и 7, а также зоной загрузки 8. Зоны 5, 6 и 8 камеры выполнены теплоизолированными, Зона 8 снабжена загрузочным окном 9 и расположенными в ее подовой части нагревателями 10. Устройство охлаждения 3 снабжено конвейером 11 с загрузочным участком 12, расположенным под углом к...

Способ исследования сейсмической активности среды

Загрузка...

Номер патента: 1764012

Опубликовано: 23.09.1992

Авторы: Попов, Цыплаков, Соколов, Хаврошкин, Видмонт, Щербо, Башилов

МПК: G01V 1/00

Метки: сейсмической, активности, исследования, среды

...сейсмоприемников и определении сейсмической активности среды путем сравнения характеристик сей1764012 Составитель О. ХаврошкинТехред М,Моргентал Корректор М. Максимишинец Редактор Т, Куркова Заказ 3456 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 смических шумов в пределах исследуемой геологической структуры и вне ее, помеща ют один сейсмоприемник на оголовке обсадной трубы каждой скважины, пробуренной в пределах плана исследуе мой структуры и вне ее, другой на расстоянии от скважины в несколько длин волн доминирующей частоты в спектре регистрируемых шумов, одновременно...

Регулятор частоты вращения двигателя внутреннего сгорания

Загрузка...

Номер патента: 1756599

Опубликовано: 23.08.1992

Авторы: Масленников, Бортник, Лупачев, Фахрутдинов, Володин, Цыплаков

МПК: F02D 1/04

Метки: вращения, частоты, сгорания, двигателя, внутреннего, регулятор

...э стакан 6 корректора сдвигается до упора в расточке рычага 4. Перемещение верхнего конца рычага 9 соответствует установке рейки в положение максимальной подачи топлива на рабочих режимах двигателя.Максимальная цикловая подача топлива уменьшается с ростом частоты вращения 5 двигателя,так как по мере увеличения центробежных сил, передаваемых через муфту чувствительного элемента на шток 7 корректора, пружина 5 корректора сжимается, обеспечивая соответствующее перемеще ние опоры 10 и верхнего конца рычага 9вместе с рейкой 11 в направлении уменьшения подачи топлива, Действующее со стороны чувствительного элемента усилие достигает при некоторой частоте вращения 15 такого уровня, при котором передаваемыйна рычаг 4 момент относительно оси...

Способ изготовления гофрированной ленты

Загрузка...

Номер патента: 1750784

Опубликовано: 30.07.1992

Авторы: Рябов, Неделько, Телегин, Яковлев, Цыплаков

МПК: B21D 13/00

Метки: гофрированной, ленты

...устанавливают распорные элементы, а пригофрировании гофры по длин номерному материалу йеремещают до упора концов распорных элементов в грани гофров, междукоторыми эти элементы расположены,Итак, наличие длинномерного материала (жгута) делает возможным размещениена нем до гофрирования распорных элементов, что позволяет изготавливать ЛГ с гофрами, отстоящими один от другого иимеющими при этом высокую стабильностьформы и размеров, т;ерасширить ассорти,мент изготавливаемых лент.Фиксацию формы гофр могут производить различными способами, например следующим образом: при изготовлении ГЛ изупругого материала(металлической ленты)путем размещения на концах длинномерного материала упоров (загибом концов проволоки или завязыванием узлов...

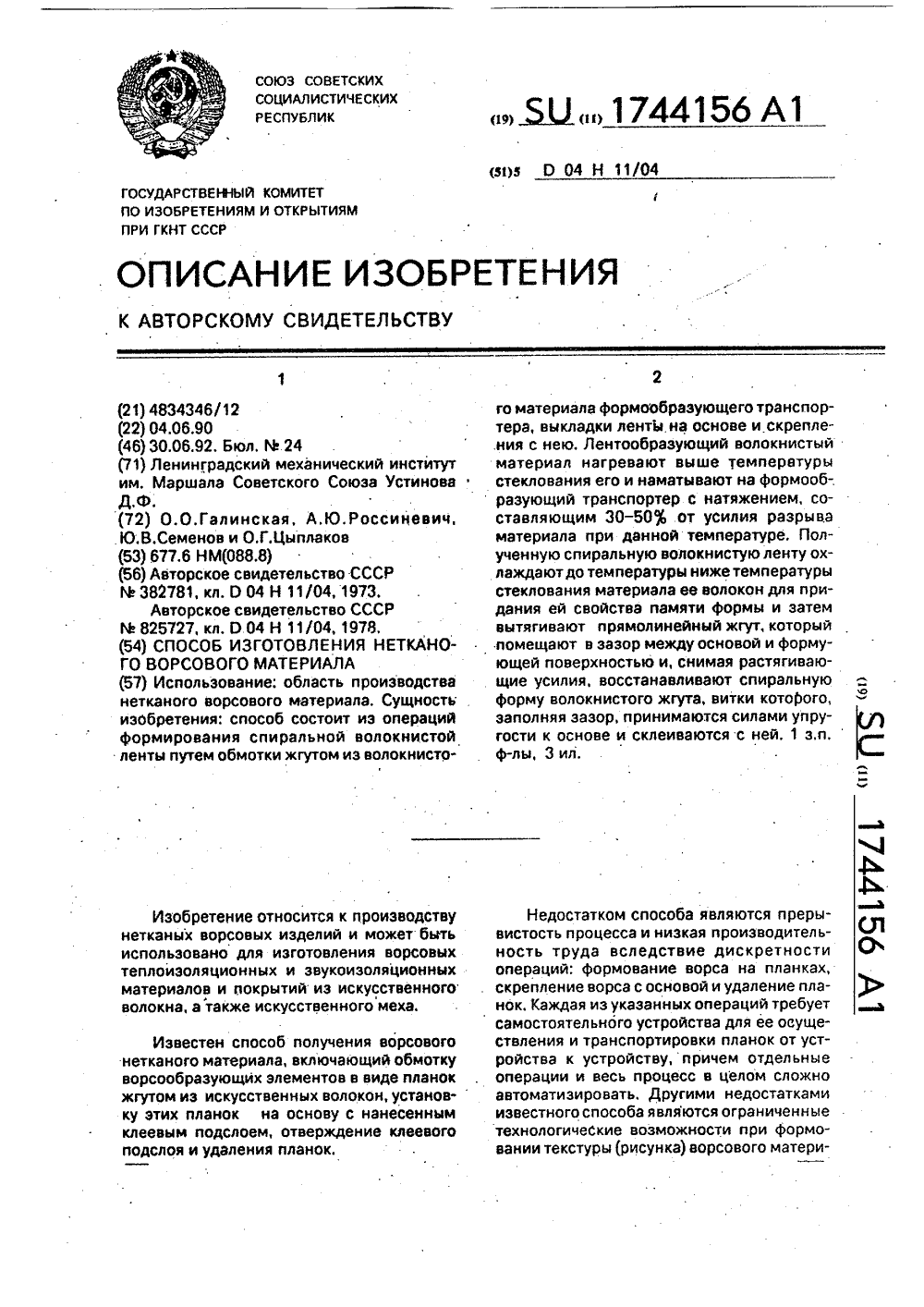

Способ изготовления нетканого ворсового материала

Загрузка...

Номер патента: 1744156

Опубликовано: 30.06.1992

Авторы: Россиневич, Цыплаков, Семенов, Галинская

МПК: D04H 11/04

Метки: нетканого, ворсового

...- схема создания контактного усилия для приклеивания витков спираль-. ной ленты к основе за счет сил их собствен ной упругости.П р и м е р 1, Жгут 1 из органического волокна СВМ нагревают с помощью источника инфракрасного излучения (р) до температуры 15+5 С и с натяжением Т - 20 (0,3 - 0,5)Тр наматывают на вращающийся и перемещающийся вдоль своей оси стальной цилиндрический транспортер 2 (фиг.1). Тр - усилие разрыва жгута при 150 +5 С; Диаметр формообразующего транспортера оп ределяет размер витков формируемой волокнистой спиральной ленты 3, а соотношение частоты вращения транспортера пт и его продольной подачи Ь определяет шаг волокнистой спирали. 30 Под действием силы натяжения жгута Т происходит переориентация фибрилярной...

Способ трансверсального армирования волокнистого материала

Загрузка...

Номер патента: 1701766

Опубликовано: 30.12.1991

Авторы: Антипов, Клейменов, Цыплаков, Яковлев

МПК: D04H 3/10

Метки: армирования, волокнистого, трансверсального

...полой иглы дое в волокнистый материал. 4 ил,Способ трансверсального армирования а волокнистых материалов включает операции формования отверстия,фиг, 2) пустотелой остроконечной иглой 1, канал которой имеет плавный криволинейный выход на боковую поверхность, перемещения арматуры 2 относительно иглы до взедения в волокнистый материал 3 через боковую поверхность с одновременным искривлением конца арматуры (фиг, 3), поджатия арматуры наконечником иглы к волокнистому материалу и приформовывания ее к боковой стенке отверстия при обратном ходе иглы (фиг. 4).Прошивная игла выполнена в виде полой трубки, один иэ торцов которой имеет остроконечную осесимметричную форму.Остроконечная осесимметричная форма торца иглы гарантирует сохранение...

Способ снижения остаточных напряжений в металлических деталях

Загрузка...

Номер патента: 1698240

Опубликовано: 15.12.1991

Авторы: Фурман, Киселев, Скаженник, Цыплаков, Беляков, Алешинский

МПК: C21D 1/04

Метки: остаточных, напряжений, деталях, металлических, снижения

...приложению нагрузкидостигается возможность оптимизациитехнологических параметров,Однако данный способ характеризуетсявысокой трудоемкостью, так как требуетприложения динамической нагрузки к средней части детали как по направлению сверху вниз, так и по направлению снизу вверх,Цель изобретения - снижение трудоемкости за счет создания симметричных дополнительных напряжений в детали при ееповторном прогибе в результате удара концами об опоры,Указанная цель достигается тем, что согласно способу снижения остаточных напряжений в металлических деталях детальустанавливают на опорах свободно, а приложение динамической нагрузки к среднейчасти детали осуществляют снизу вверх величиной, достаточной для отрыва концов детали от опор и...

Секция штрековой крепи

Загрузка...

Номер патента: 1697936

Опубликовано: 15.12.1991

Авторы: Потапенко, Цыплаков, Шапошников, Николаев, Терновых, Шахматов, Чулочников

МПК: E21D 11/36, B21D 19/04, E21D 11/14 ...

Метки: секция, крепи, штрековой

...6, для чего вынимают цилиндрический палец 28 из отверстий 24 промежуточного звена 6 и отверстия 25 штока гидроцилиндра 5 и разгружают гидро- цилиндры 5 одновременно с гидродомкратами стоек 2, Сложенное положение секции крепи (фиг,4, положение ) фиксируется цилиндрическими.пальцами 28, которые вставляют в отверстия 27 верхнего элемента и отверстие 26 промежуточного звена 6,Монтаж. секции крепи производят вобратном порядке. При подвигании лавы секцию крепив зоне сопряжения (фиг.3 спередисекции 1) перед головкой Лавногоконвейера 33 переводят из распертого положения во все стороны штрека (фиг,4) в положение огибания головки лавного конвейера 33 (фиг, 1),для чего в пивы 40 основания 1 устанавливают дополнительные стойки 9 ираспирают в...

Имитатор системы связи

Загрузка...

Номер патента: 1691848

Опубликовано: 15.11.1991

Авторы: Козелков, Мухортов, Козелкова, Долгов, Цыплаков

МПК: G06N 7/08

Метки: имитатор, связи, системы

...4 импульсов соединен с первым входом триггера 2 и через счетчик 10 с вторым входом триггера 2, выход которого соединен с вторым входом первого триггера 11, первый вход которого соединен с выходом элемента И 9, а выход - с входом первого счетчика 1 и с входом сброса пятого счетчика 12 импульсов, счетный вход которого соединен с входом генератора 4 импульсов, а выход подключен к входу второго генератора 13 случайного потока импульсов, выход которого подключен к второму входу элемента ИЛИ 14, первый вход которого соединен с выходом элемента И 9,Имитатор работает следующим образом,Генератор 4 импульсов вырабатывает последовательность импульсов, моделирующую последовательность сооощений, поступающих в канал связи, Эта последовательность...

Механизм колебания электрода

Загрузка...

Номер патента: 1689004

Опубликовано: 07.11.1991

Авторы: Клещев, Агеев, Цыплаков, Ладугин, Горстко

МПК: B23K 9/04, B23K 9/30

Метки: механизм, электрода, колебания

...колебания электрода содержит корпус 1, привод 2 с кулачком 3 на 20выходном валу, Кулачок 3 связан с Г-образным толкателем 4, установленным на оси.5в корпусе 1, Свободный конец 6 тол кателя 4несет штырь 7, установленный в пазу 8 рычага 9, несущего сварочный мундштук 10. 25Рычаг 9 имеет второй продольный паэ 11, вкотором установлена ось 12, смонтированная в корпусе 1. Ось 12 рычага 9 и ось 5тол кателя 4 установлены в корпусе 1 в вертикальной плоскости, 30Механизм колебания электрода работает следующим образом,Перемещением сварочной головки с кулачком в нулевое положение устанавливаютначало наплавки, Включают привод 2. При 35вращении кулачка 3 толкатель 4 разворачивается на оси 5. При этом конец 6 толкателя4 вместе со штырем 7 колеблет...

Способ изготовления сотовой оболочки

Загрузка...

Номер патента: 1685740

Опубликовано: 23.10.1991

Авторы: Цыплаков, Каранкевич, Клейменов, Яковлев

МПК: B29C 53/56

Метки: оболочки, сотовой
