Устройство для измерения характеристик движения частиц атмосферных осадков

Номер патента: 1402117

Опубликовано: 28.02.1994

Авторы: Цвык, Жуков, Годлевский

МПК: G01W 1/00

Метки: осадков, частиц, движения, характеристик, атмосферных

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ДВИЖЕНИЯ ЧАСТИЦ АТМОСФЕРНЫХ ОСАДКОВ, содержащее оптический блок, включающий источник излучения с коллимирующей системой, апертурную и приемную диафрагмы, установленные напротив друг друга, и выполненные каждая в виде четырех щелей, две из которых параллельные друг другу, а две другие установлены под различными углами к ним, четыре фотоприемника, установленных за каждой из щелей приемной диафрагмы, а также блок вычисления и регистрации, причем выходы фотоприемников соединены с входами блока вычисления и регистрации, отличающееся тем, что, с целью повышения точности и расширения диапазона измерений скоростей и углов движения частиц, в него дополнительно введены блоки вычисления максимального,...

Способ измерения атмосферной рефракции

Номер патента: 1438419

Опубликовано: 28.02.1994

Авторы: Чен, Носов, Меламуд, Цвык, Миронов, Банах

МПК: G01N 21/41

Метки: рефракции, атмосферной

1. СПОСОБ ИЗМЕРЕНИЯ АТМОСФЕРНОЙ РЕФРАКЦИИ, заключающийся в том, что пропускают через атмосферу излучение двух оптических источников, принимают это излучение приемной оптической системой, с помощью которой получают резкое изображение источников, и по угловому положению изображений этих источников судят об угле рефракции, отличающийся тем, что, с целью увеличения точности и чувствительности измерения, пропускают через атмосферу пучки излучения, отличающиеся друг от друга значением параметраPi= i = 1, 2,где i= KQi2 / Lai ,...

Способ измерения атмосферной рефракции

Загрузка...

Номер патента: 1464676

Опубликовано: 23.07.1993

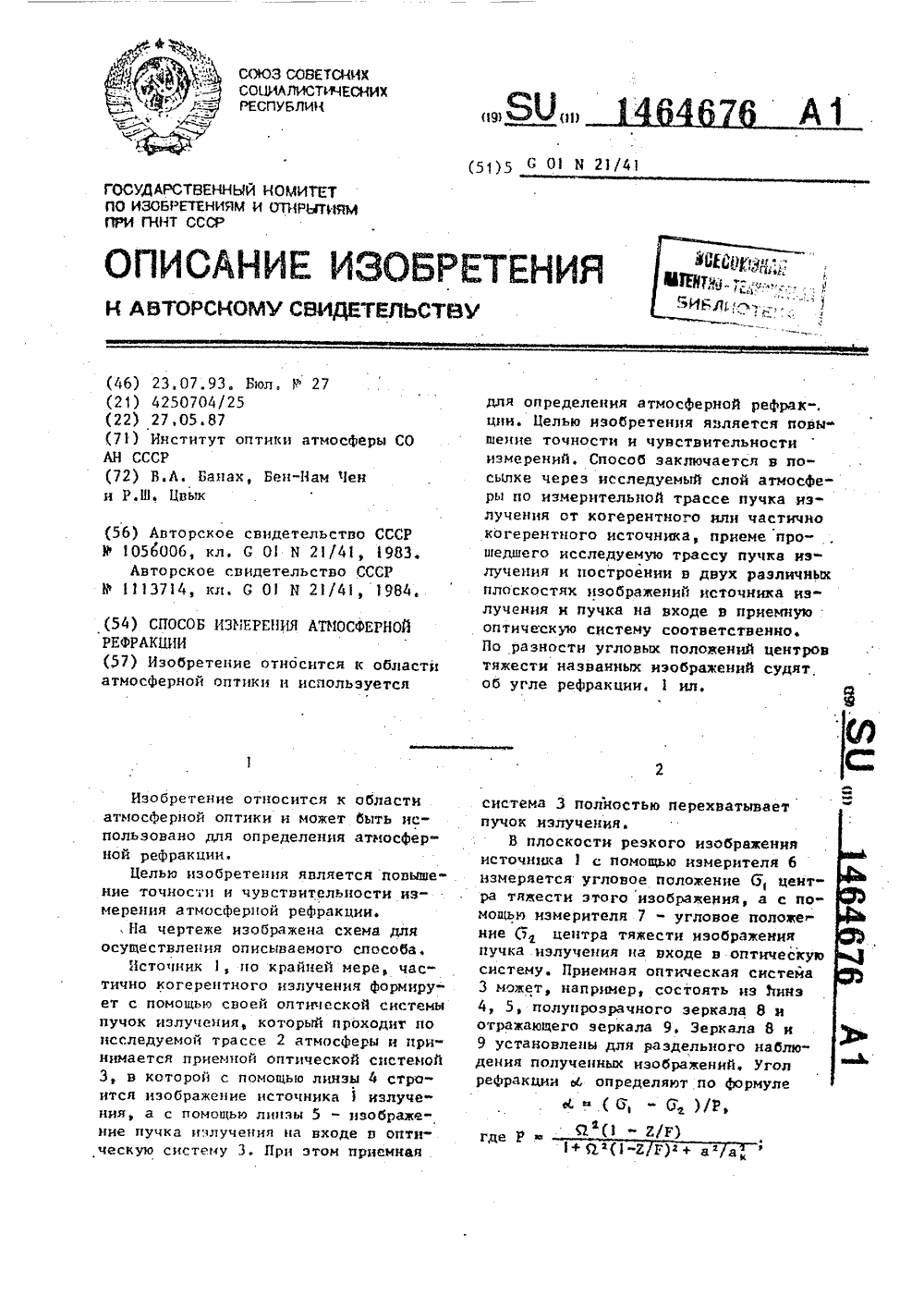

Авторы: Бен-Нам, Банах, Цвык

МПК: G01N 21/41

Метки: рефракции, атмосферной

...19 етельство СССР О В 21/41, 19 Авторское 56006, кл. вторское г 13714, кл,исс и и н ИЕ РЕП ИЯ СФЕРНО ую с носится к об Фр о тики и используетс тецие относится к области ой оптики и может быть исопределения атмосфере является повышеви сти излцостью иния.ти резког истема 3 х ывае мос е ска ж с помощью гловое по того изоб сэме е тенцячувстрцойэобра я жен жен лов тельно фракци ца схе ти мощью ние б пучка ере 1 иерителя 7ецтра тяжеучения цаПриемная о длясоба е изо оде в е емого сп йцей ме лучения тической рый прох атмосфер ической ю линзы чникавлепю чцик писыв систему 3 может 4, 5, п отражаю е состоя герецт ощьв с о иэ й ол т истемыит ло 1 ро ного ла 9аэ еркал кала его эервлецы дллучецных лучеция, котомой трассе 2 учок ст ю р дельного н...

Устройство для ввода информации

Загрузка...

Номер патента: 1824632

Опубликовано: 30.06.1993

Авторы: Исаков, Цвык

МПК: G06F 3/05

Метки: информации, ввода

...5 импульс начала строки поступает непосредственно на о зд триггера 12 длительности строки и через первый вход мультиплексора 8 на вход триггера 13 длительности строки в режиме окна, одновре 50 менно переьодя их в состояние пог,"1", Приэтом на выходе схемы совпадений 22 появляется разрешающий уровень (лог,"1"), который поступас 1 на второй вход 4-оходовой схемы совпадений 24, Сигнал лог,"1" с выхода триггера 12 запускает элемент задержУстройство работает в двух режимах: ки 11, который запрограммироо;н таким 1. Режим пропуска элементов, строк и образом, что сразу не разрешает счет импульсов элементов счетчику 17. Возврат триггеров 12 и 13 о исходное состоял, е и выделение любой части кадра окном и реги- соотоетстьенноустачол о заг,р,;зо...

Газлифтный подъемник

Загрузка...

Номер патента: 1815432

Опубликовано: 15.05.1993

Авторы: Николаенко, Рылов, Патрай, Цвык, Бульбас

МПК: F04F 1/20

Метки: газлифтный, подъемник

...расположенной под ними рабочей муфтойсо сгруппированными в ней рабочими отверстиями и газоподвод, при этом в подъемной трубе выполнены дополнительныерабочие отверстия, рассредоточенные повсей ее длине в интервале пусковых клапанов и ниже их,Отличительными признаками установкиявляются;- снабжение установки дополнительны ми рабочими отверстиями;- рассредоточение рабочих отверстийпо всей длине подъемной трубы в интервалепусковых клапанов и ниже их.. На чертеже изображена принципиальная схема гаэлифтного подъемника.Подъемник включает подъемную трубу 1, установленные на.ней пусковые клапаны 2,выполненные между пусковыми клапанами и ниже их рабочие отверстия 3, причемниже последнего рабочего отверстия установлен хвостовик (не обозначен)...

Скважинный сепаратор

Загрузка...

Номер патента: 1809021

Опубликовано: 15.04.1993

Авторы: Рылов, Белоусов, Цвык

МПК: E21B 43/38

Метки: скважинный, сепаратор

...материала, один конец которого жестко закреплен на поверхности муфты, а 15другой свободно обхватывает ее,Техническая сущность и принцип действия заявляемого скважинного сепараторэпоясняется чертежом, на котором показанпродольный разрез устройства. 20Скважинный сепаратор крепится кштанговому насосу посредством труб (нэчертеже не показано) и включает корпус 1 сразмещенным в нем шнеком 2, ось котороговыполнена полой и снабжена перфорэционными отверстиями 3, Корпус 1 связан с муфтой 4, снабженной жидкостным каналом 5 игазоотводным каналом 6 с обратным клапаном 7. Нэ корпусе 1 и муфте 4 установленгерметичный кожух 8, оборудованный в 30нижней части перепускным обратным клапаном 9. Внутри муфты 4 имеется полость,разделенная кольцевой...

Способ определения характеристик осадков

Загрузка...

Номер патента: 1334967

Опубликовано: 15.03.1993

Авторы: Жуков, Рейно, Цвык, Ефремов

МПК: G01W 1/14

Метки: характеристик, осадков

..." 0,321где Ч - составляющая скорости ветра, перпендикулярная оси оптического излучения, 3 - длина волны излучения, Ь " длина измерительной трассы.Для снега. при средней частоте,мак- симума 150 Гц и средней скорости падения частиц снега Ч = 1,5 м/с закон регулирования во втором частотндм диапазоне имеет видГ = 150 где Ч, в м/с.В третьем .и четвертом диапазонах, обусловленных движением частиц дождя для среднего размера капель Ы: 1 мм Ч = 4 м/с закон регулирования в 3-м и 4-м интервале имеет вид й й 1400Е = 400045 К(01) Ы К0 По наличию ивеличине сигналовОэу 029, ОЗФ ОФ в каждом частотномдиапазоне соответственно определяютналичие н вид осадков. Например,если 01 любое) 01 т ОХФ Оз м 04 "- ф 0 - осадков нет,если О, "любое, О, ) О,...

Газовый сепаратор

Загрузка...

Номер патента: 1802099

Опубликовано: 15.03.1993

Авторы: Рылов, Цвык, Белоусов

МПК: E21B 43/38

Метки: сепаратор, газовый

...и. уменьшается площадь пространства между витками, служащая каналом для прохода газожидкостной смеси.Работает газовый сепаратор следующим образом, В процессе работы штангового насоса газированная нефть поступает вкорпус 1 и движется по каналу, образованному витками шнека 2. При этом газожидкостная смесь приобретает вращательное движение. Под действием центробежной силйжидкость отбрасывается к стенке корпуса 1 и, двигаясь через периферийный сквозной канал 6 переводника 5, далее поступает на вход штангового насоса. Отсепарированный газ собирается возле центральной части шнека 2 и через радиальные отверстия поступает в газоотводный канал 3 шнека 2, а далее в центральный канал 7 и через обратный клапан 8 перевод- ника 5 в...

Способ определения оптической толщины осадков

Загрузка...

Номер патента: 1306344

Опубликовано: 07.03.1993

Авторы: Лукин, Жуков, Цвык

МПК: G01W 1/00

Метки: толщины, осадков, оптической

...способа.Оно содержит лазерные источникиизлучения 1 и 2, плоские зеркала 3к 4, делители 5 и 6 пучка, точечныедиафрагмы 1 и 8, Фильтры 9 и 10,приемники 11 и 12, блокОбработки 13,Способ реализуется следующим образом,Оптическое излучение ат лаэернато источника излучения 1 длиной волны Л, и лазерного источника излучения 2 длиной волныс помощью зеркала 3 и делителя 5 посылают в атмосферу вдоль исследуемой трассы. Прк этои излучение каждого пучка Формируют расходящимся. После прохождения исследуемой трассы излучение с помощью делителя 6 разделяется на два пучка и проходит через точечные диафрагмы 7 и 8 к Фкльтры 9 к 10 на приемники 11 и 12, Фильтрык 10 настроены на длины БОБИ 1 в к 1 в соответственное ПРи емнкками 11 и 2 регистрируются...

Способ монтажа невставного скважинного штангового насоса

Загрузка...

Номер патента: 1800109

Опубликовано: 07.03.1993

Авторы: Букатчук, Дырив, Цвык, Белоусов

МПК: F04B 47/02

Метки: насоса, монтажа, невставного, штангового, скважинного

...агрегата е них создается избыточное давление требуемой величины,Отсутствие снижения давления в полостиНКТ свидетельствует о герметичности колонны труб 9,После этого снимается избыточное давление, производится спуск очередной секции КНТ и операция повторяется,Таким образом производится посекционная проверка герметичности труб 9 приспуске насоса на требуемую глубину, безприменения какого-либо специального опрессовочного устройства. Затем производятспуск в скважину колонны насосных 45штанг 10, оборудованных автосцепом 11, ипроизводят захват. штока 8 плунжера 5 насоса, После этого приподнимают плунжер 5насоса на 250 - 300 мм от его крайнего нижнего положения в цилиндре 1, устанаеливают устьееое оборудование и пускают насосв эксплуатацию,При...

Устройство для измерения скорости падения частиц

Загрузка...

Номер патента: 1223735

Опубликовано: 15.02.1993

Авторы: Годлевский, Жуков, Цвык

МПК: G01P 3/68

Метки: падения, частиц, скорости

...щелей расположены на расходящихся вниз линиях, проведенныхчерез концы верхней щели под угломменьшим или равным /3,сУстройство содержит оптическисогласованные передающую оптическуюсистему, выполненную в виде источника излучения 1 с коллимирующейсистемой 2 и апертурной диафрагмойЭ. Имеется также приемная система,выполненная в виде диафрагмы 4приемной согласующей оптики 5 . четырех фотоприемников .6, подключенныхвыходами к блоку обработки и регистрации 7.Лпертурная диафрагма 3 и диаф"рагма 4 приемной :истемы выполненыв виде двух параллельных щелей 8и 9 (фиг, 2) и двух пересекающихсяпод углами ы и ф щелей 10 и 11 .Причем 0 с м с Р90, а щели 9,10, 11 пересекаются в одной точке О.Длина щелей может быть ограничена двумя вертикальными...

Способ определения оптических характеристик атмосферной турбулентности и аэрозоля

Загрузка...

Номер патента: 1215481

Опубликовано: 15.02.1993

Авторы: Жуков, Лукин, Цвык

МПК: G01N 21/47

Метки: аэрозоля, атмосферной, оптических, характеристик, турбулентности

...первый из которых коллимирован, прие ма ид через точечную диафрагму,.изме рения нормированной дисперсии флуктуаций интенсивности принятого излучения в каждом из пучков и определе" е и соотноаению диспараметров, о т л и. я тем, что, с целью ости, второй пучок иэируют й посылают одновым по одной и той же рительно промодулироа разных частотах, апьные радиальные разудовлетворяют условиям чающийс повышения точ лучения коллим временно с пер трассе, предв вав на пучки причем их нач меры аи а.Тираа И Государственног о делам изобретени 3035, Москва, Ж-З Филиал ППП "Иатейт", г, Ушород, ул. Проектна цимизировать ошибку, вносимую атмосферной турбулентностью в измеренияТаким образом, Мроме выполнения условия 72 необходимо, чтобы(й. )-У( - о, .Из...

Устройство для измерения флуктуаций коэффициента преломления атмосферы

Загрузка...

Номер патента: 1153660

Опубликовано: 15.01.1993

Авторы: Годлевский, Цвык, Жуков

МПК: G01N 21/41

Метки: атмосферы, коэффициента, флуктуаций, преломления

...по Фазе благодаря колебанию зеркала телескопа 2 на величину половины длины волны , При отсутствии фазовыхЪ2возмущений на трассе между телескопом 2 и отражателем 4 вводимая в резонатор волна интерферирует со стоячей волной в резонаторе лазера 1, В случае совпадения Фазы вводимой волны в резонаторе будет наблюдаться увеличение энергии излучения, а в случае противофазного соотношения уменьшение. При модуляции Фазы зеркалом 2 телескопа с частотой Е, генерация лазерного источника 1 также будет промодулирована с частотой Е. Излучение лазерного источника 1 регистрируется Фотоприемником, 5, сигнал его усиливается селективным пере60 30 где 1 э (+9,) т- Ж(й)где Ркер " 5 11536 страиваемым благодаря блоку синхрони- зации 8 Фильтром 6,...

Устройство оптического зондирования атмосферы

Загрузка...

Номер патента: 772389

Опубликовано: 30.12.1992

Авторы: Даничкин, Цвык

МПК: G01N 21/41, G01W 1/00

Метки: зондирования, оптического, атмосферы

...принимаемого потока расщепляется светоделительной пластиной 4 на две части, Одна часть отражается от пластины на фотоприемник 5, другая часть проходит через пластину 4 на диафрагму 6. В плоскости диафрагмы 6, на щели, формируется изображение рассеивающего объема, В зависимости от дальности до рассеивающего объема от устройства, его изображение будет смещено на разную величину от фокальной плоскости обьектива 3 и от оптической оси ОО. Но диафрагма 6 установлена так, что изображение рассеивающего объема независимо от дальности до него будет находиться на щели. Поскольку размеры изображения больше в 2 - 3 раза ширины, то на фотоприемник 7. установленный за щелью, поступает часть потока, формирующего изображение. В зависимости от...

Способ определения характеристик атмосферы

Загрузка...

Номер патента: 780676

Опубликовано: 23.12.1992

Авторы: Жуков, Крутиков, Цвык, Банах

МПК: G01W 1/00

Метки: характеристик, атмосферы

...выпадания осадков,Целью изобретения является определе- . .ние наличия осадков, их оптической толщи и повышение точности определения структурной характеристики показателя преломления атмосферы во время выпадания осадков.На чертеже изображена блок-схема устройства, реализующего данный способ,Оптическое излучение от источников- лазеров 1 и 1 проходит через устройства 2 и 2, формирующие коллимированный и фокусированный пучки, которые направляют в ков, по величине и отношению которых судят об определяемых параметрах, о т л ич а ю щ и й с я тем, что, с целью повышения точности измерений во время выпадания осадков, а также определения их наличия и оптической плотности, один из посылаемых пучков коллимируют, а другой фокусируют на или за...

“скважинная штанговая насосная установка “тандем-1шс б. м. рылова”

Загрузка...

Номер патента: 1783161

Опубликовано: 23.12.1992

Авторы: Цвык, Николаенко, Мельник, Рылов

МПК: F04B 47/02

Метки: штанговая, скважинная, рылова, насосная, тандем-1шс

...пары,пЛунжер 18 которого укрег 1 лей на пРиемном клапане 10 штангового насоса, а цилиндравый элемент 19- на верхнем торце дополнительной колонны подъемных труб 11. Дополнительный струйный насос герметически установлен в замковой опоре 20, счастичной разгрузкой на нее веса дополнительной колонны подъемных труб 11, аверхняя часть дополнительной колонны подъемных труб 11 укреплена в опорном узле 21, укрепленного на основной колонне подьемных труб т.В опорном узле 21 выполнен боковой гидравлический канал 22, Дополнительная подъемная колонна труб 11 вместе с основной колонной подъемных труб 1 образуют кольцевую полость 23, а над перепускной муфтой 6 в основной колонне подьемных труб 1 имеется полость 24. Вся насосная установка размещена в...

Способ определения наличия и вида атмосферных осадков

Загрузка...

Номер патента: 705884

Опубликовано: 07.12.1992

Авторы: Рейно, Жуков, Гурвич, Покасов, Ефремов, Цвык, Галахов

МПК: G01W 1/14

Метки: вида, наличия, осадков, атмосферных

...прошедшего через нее прямого излучения с последующим его преобразованием и анализом, где о виде осадков судят с помощью дополнительного акустического блока,Целью изобретения является упрощение способа.Цель достигается тем, что прямое оптическое излучение принимают через точечную диафрагму и по форме временного частотного спектра флуктуаций интенсивности принятого излучения судят о наличии и аиде осадков,На фиг.1 изображена структурная схема устройства, реализующего данный способ; на фиг.2 - форма временного частотного спектра флуктуации интенсивности оптического излучения, распространяющегося ватмосфере при наличии и отсутствии осадков.Оптическое излучение от лазера 1 посылают в атмосферу и принимают фотоприемником 2, который...

Способ определения оптических характеристик атмосферы

Загрузка...

Номер патента: 1448908

Опубликовано: 07.10.1992

Авторы: Аксенов, Цвык, Миронов, Банах, Чен

МПК: G01W 1/00

Метки: характеристик, оптических, атмосферы

...следуемой среде дляНа чертеже изображено устройство сферической волны ирадиус кривизны волдпя осуществления способа.Устройство содержит источник нового фронта пучкакогерентного расходящегося пучка из- на линзе для другихлучения, измерительную трассу 2 в исисточниковследуемой среде, фокусирующую опти" 1 - расстояние от линческую систему 3, полупрозрачные зы до плоскости из"пластины 4,5, оптически связанные с мерения угловых. измерителями 6,7,8 флуктуаций центра смещений;оптического изображения (иэмерителя- Ы) - дисперсия флуктуами дрожания), выходы которых электри- ций центра иэображечески соединены с входами блока 9 ния в плоскостиобработки. Ппоскость анализа иэмери- аналиэа Ы .теля 6 установлена до плоскости 10г г: рг 2,84 СгЬ(2...

Способ измерения атмосферной рефракции

Загрузка...

Номер патента: 1603985

Опубликовано: 30.07.1992

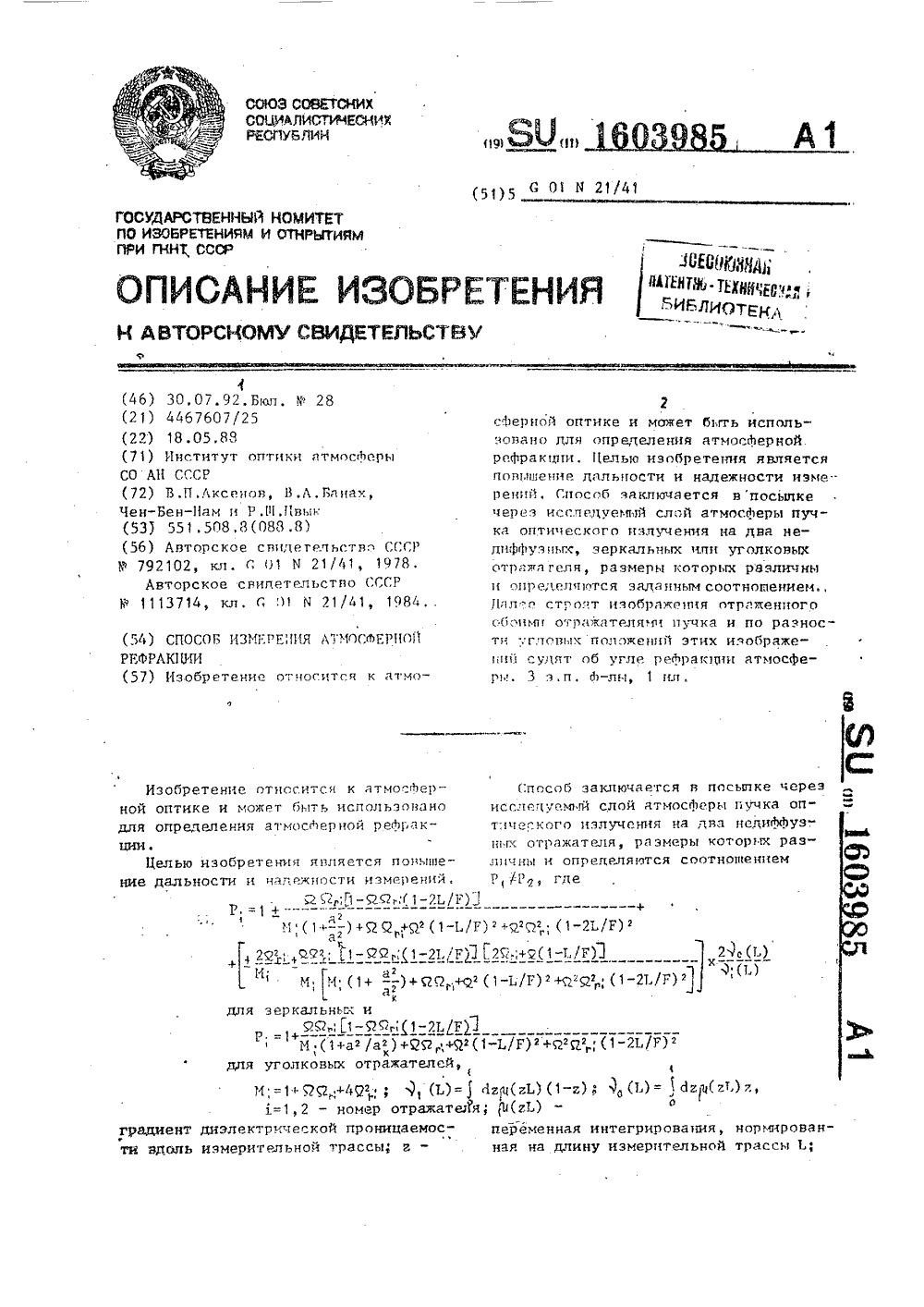

Авторы: Аксенов, Банах, Чен-Бен, Цвык

МПК: G01N 21/41

Метки: атмосферной, рефракции

...рефракции. Н качестве отражателей используются зеркальные илн уголковые отражатели.При этом на отражатели могут посылать пучок когерентного нлн частично когерентного оптического излучения радиусом больше первой зоны Френеля. При использовании зеркальных отражателей пучок может фокусироваться на обратной трассе между отражателями и приемной оптической системой, при этом размеры зеркальных отражателей и радиус пучка оптического излучения определяются условием Р=-Р .При использовании уголковых отражателей пучок может фдкусироваться на обратной трассе эа приемной оптической системой, а размеры уголковых отражателей и пучка оптического излучения определяются условием Р =-Р,Использование нйтиффузных отражателей (эеркальных и...

Скважинный насос

Загрузка...

Номер патента: 1642084

Опубликовано: 15.04.1991

Авторы: Цвык, Мельник, Белоусов

МПК: F04F 1/18, F04F 5/02

Метки: скважинный, насос

...температура больше 60 С, активная среда находится, в жидком состоянии и взаимодействиеиндуцированного в ней тока с магнитнымполем статорных обмоток 9 приводит ее вдвижение. Если температура ниже 60 С, тоактивная среда (например, сплав Вуда) находится в твердом состоянии, но после включения скважинного насоса под действием вихревых токов выделяется большое количествотепла, под действием которого она переходит в жидкое состояние.Активная среда разгоняется в патрубке 2и с высокой скоростью выбрасывается изактивного сопла 3, Далее активная среда попадает в камеру 11 смешения и далее в диффузор 5. При этом. в приемной полости 8 снижается давление, вследствие чего скважинная жидкость через пассивное сопло 4 поступает в камеру 11 смешения...

Устройство для измерения характеристик частиц атмосферных осадков

Загрузка...

Номер патента: 1638690

Опубликовано: 30.03.1991

Авторы: Жуков, Цвык, Ефремов

МПК: G01W 1/00

Метки: атмосферных, осадков, частиц, характеристик

...с водой возбуждает звуковуи волну, которая действует на акустический преобразователь 3, на выходе которого появляет- М ся электрический импульс, поступающий ЯО вблок обработки и регистрации. По фЪ амплитуде импульса определяется раз- Я 1 мер частиц и сила их удара, Избыток 11 дождевой воды, собрачный в кинете,твительность датчика не з висит от точки падения капли в киве ту, так как акустические волны имеютмалый коэффициент затухания в воде.Кювета должна заполняться водой о уровня не менее 5 диаметров макси1 б 38690 момент времени в кювету залетала одна частица.Устройство Может быть использовано для измерения характеристик падения частиц воды при искусственном и естественном орошении сельскохозяйственного поля, для расчета разрушения...

Способ измерения атмосферной рефракции

Загрузка...

Номер патента: 1615604

Опубликовано: 23.12.1990

Авторы: Чен, Банах, Цвык

МПК: G01N 21/41

Метки: атмосферной, рефракции

...в пучки, проходят через измерительную трассу и принимаются оптической системой 6, которая строит изображение оптических источников 1 и 2. Угловое положение оптических иэображений пучков от источников 1 и 2 определяется измерите:лем 9. Оптическое излучение источника 3, сформированное передающей оптической системой в пучок, проходит черезполупрозрачную пластину 5, иэмерительую трассу, полупрозрачную пластинуи принимается оптической системой 7, которая строит оптическое изображение источника 3, Угловое положение ,изображения пучка от источника 3 определяется при помощи измерителя 8, например теодолита. Измеряя угловые положения оптического изображения источ 1615604ников 1-3 излучения соответственно 5, , 5 относительно опорного направения,...

Способ определения прозрачности оптической среды

Загрузка...

Номер патента: 1404837

Опубликовано: 23.06.1988

Авторы: Денчик, Ваулин, Цвык

МПК: G01J 1/04

Метки: прозрачности, среды, оптической

...источник 1 излучения (например светодиод АЛ 310), к входу которого подключен задающий генератор 2, размещенные на границах исследуемого участка среды отражатели 3 и 4, установленный на пути отраженного излученияфотодетектор 5 (например, ФЭУ-3),к выходу которого подключен электронный коммутатор 6 (выполненный, например, на микросхеме КР 58 ОКН 8 А). Квыходам электронного коммутатора 6подключены входы интеграторов 7 и 8(выполненных, например, на микросхемах серии К 540 Д 2), управляемыелинией 9 задержки. Выходы интеграторов 7 и 8 соединены с входами блока10 деления, выход которого соединенс входом регистрирующего устройства11,Устройство работает следующим образом.Излучение источника 1 формируетсязадающим генератором 2 и...

Генератор дифракционного излучения

Загрузка...

Номер патента: 982480

Опубликовано: 30.09.1986

Авторы: Воробьев, Балаклицкий, Цвык, Нестеренко

МПК: H01J 25/00

Метки: дифракционного, излучения, генератор

...резонансной ЛОВ с многократным взаимодействием.Однако использование многократности пролета электронов в одной плоскости приводит к уменьшению срока службы прибора за счет бомбардировки катода пушки электронами отраженного пучка, а также к ограничению уровня выходной мощности пространственным зарядом, более сильным, чем в однопролетном ГДИ, Кроме того, отраженные электроны, попадая в область катода пушки, нарушают стабильность тока эмиссии, что приводит к ухудшению стабильности частоты и.качества спектра генерируемых колебаний.Цель изобретения - увеличение срока службы и стабильности частоты генерируемых колебаний.Цель достигается тем, что в генераторе дифракционного излучения, содержащем. электронно-оптическую систему, с катодом и...

Способ определения коэффициента редукции плазменной частоты в приборах свч

Загрузка...

Номер патента: 1077501

Опубликовано: 23.08.1985

Авторы: Цвык, Воробьев, Шестопалов, Кириченко

МПК: H01J 9/42

Метки: частоты, приборах, плазменной, свч, редукции, коэффициента

...поток возбуждает однолепестковую диаграмму направленности излучения.Следовательно, устанавливая плот-,55 ность тока (2), всегда получают од-нолепестковую диаграмму 3 направления излучения (фиг. 1) с максимальной ин+ с 2 ус црсс 05 Г = - . -(бб 1 +я ч. ыЕ ыч-О Ю .-1 Я в + о ов и 2) при измерении угла Г = Г + о(-15 ЗИ -1 бв.оЙ=6 8 (О (У лсов Г -совГ ) (4 а. Формулами (4), (4 а) удобно пользоваться, если одна из диаграмм 4 или 5 близко ирилегает к поверхности дифракцИОННОй рЕШЕтКИ (фИГ, 3; бв(- ) Г,огде 29 - ширина диаграммы направленности дифракционного излучения),Следует отметить, что если один из углов с( (фиг,3,4) или оба эти угла одновременно (фиг.5,6) пунктирными диаграммами 4,5 близко прилегают к поверхности дифракционной решетки,...

Скважинная насосная установка

Загрузка...

Номер патента: 1103022

Опубликовано: 15.07.1984

Авторы: Марьенко, Цвык, Грин, Дорошенко

МПК: F04F 5/04

Метки: скважинная, насосная

...струйного аппарата нри спуске.Указанная цель достигается тем,что в скважинной насосной установке,содержащей колонну насосных труб, па-ЗОкер и струйный аппарат с корпусоми патрубком подвода пассивной среды,на входе патрубка подвода пассивнойсреды установлена запорная манжетас разрушаемым фиксатором, подвижносвязанная с корпусом аппарата.Колонна насосных труб снабженаобратными клапанами, установленнымина входе патрубка подвода пассивнойсреды и перекрываемыми манжетой приработе установки.На фиг.1 представлена скважинная:насосная установка в период спуска,продольный разрез, на фиг. 2-то жев период работы.Скважинная насосная установка45содержит колонну насосных труб 1,пакер 2 и струйный аппарат 3 с корпусом 4 и патрубком 5 подвода...

Способ определения внутреннего масштаба турбулентности

Загрузка...

Номер патента: 711837

Опубликовано: 30.08.1983

Авторы: Жуков, Цвык, Лукин

МПК: G01N 21/47

Метки: внутреннего, турбулентности, масштаба

...турбулентности вдоль трасс распростране ния. Кроме того, использование двух трасс требует оборудования трех ап" паратурных пунктов,Целью изобретения является повышение точности и чувствительности определения внутреннего масштаба турбулентности.Поставленная цель достигается тем что один иэ посылаемых в атмо- сферу пучков широко коллимирован, а Другой - расходящийся, а оба пучка 6 О посылают по трассам одинаковой длины.В отличие от известного в данном способе посылают два оптических пуч- ка с различной геометрией, напримеррарокий коллимированный пучок (диа метр источника больше чем 5 О 3:; где 3 - длина волны света, Ь - длина трассы) и расходящийся пучок (диаметр источника меньше, чем 0,21%;), однако пучки проходят равные расстояния в....

Рыбозащитное устройство

Загрузка...

Номер патента: 1006589

Опубликовано: 23.03.1983

Автор: Цвык

МПК: E02B 8/08

Метки: рыбозащитное

...в инжекторную приставку 9 и далее по трубопроводу 10 - в рыбоотвод 4, По рыбоотводу 4 вода с рыбой и сором поступает в водоисточник 2 в стороне от канала 3, а чистая вода через всасывающий патрубок 6 - в насос.Такое выполнение устройства позволяет повысить эффективность рыбозашиты. 10065891Изобретение относится к водному хозяйству и мелиорации, а также другим потребителям, использующим для водоснабжения открытые источники комплексного назначения для целей водоснабжения и рыбного хозяйства.Известно рыбозащитное устройство,включающее установленные перед водозаборным сооружением подвижную и неподвижную рамы, причем в подвижных рамахустановлены с возможностью вращения 101.-образные пластины, создающие отпугивающие рыб импульсы 1.Однако...

Генератор дифракционного излучения

Загрузка...

Номер патента: 749278

Опубликовано: 23.09.1982

Авторы: Цвык, Шестопалов, Балаклицкий, Воробьев

МПК: H01J 25/00

Метки: дифракционного, генератор, излучения

...8. Емкостные зазоры 7 могут быть выполнены например, в виде сеток, прозрачных для электронов и являющихся экраном для электромагнитного поля объемных резонаторов б, Пространство, образованное емкостными зазорами 7 и дифракционными решетками 5, пронизывается электронным пучком 9, сформированным пушкой 10 и отражателем 11.Смежные зеркала 3 резонаторов 1 могут быть выполнены также в виде симметрично усеченной фигуры вращения со смежными плоскостями сечений меньшего радиуса, между которыми расположена периодическая структура в виде двух дифракционных решеток, зеркально симметрич;ых относительно оси резонаторов в параллельных ей плоскостях. Кроме того, все элементы электродинамической системы такого прибора могут быть выполнены в виде...

Устройство для измерения структурной характеристики показателя преломления атмосферы

Загрузка...

Номер патента: 934427

Опубликовано: 07.06.1982

Авторы: Шапиро, Цвык

МПК: G01W 1/00

Метки: характеристики, атмосферы, преломления, показателя, структурной

...источника, в ширина значительно меньше размера изображения источника. При сканировании раскрывом щели светового пятна сформиро-. ванного на фотокатоде диссектора, на аноде формируется видеоимпульс Ос( ) (фиг. 2). В блоке 4 управления сканированием формируется напряжение кадровой развертки Ор(фиг, 2), кадровые синхроимпульсы и импульсы тактовой частоты, с помощью которых осуществляется привязка во времени всех блоков устройства. формируемый на выходе фотодетектора 3 при сканировании дифракционного изображения видеосигнал в виде импульсов положительной полярности с частотой кадров поступает на вход восьмиразрядного аналого-цифрового преобразователя 6, работающего по схеме поразрядного кодирования, В результате преобразования с выхода...
