Цитрин

Способ статистической реконструкции размеров частиц монодисперсного порошка

Загрузка...

Номер патента: 1681201

Опубликовано: 30.09.1991

Авторы: Белоусов, Бурда, Цитрин

МПК: G01N 15/02

Метки: размеров, частиц, реконструкции, порошка, статистической, монодисперсного

...и определяют ческие значения длины и ий частиц, Затем дополнибыть применено в машиноведении, материаловедении и петрографии для анализа продуктов абразивного износа, анализа формы осадочных пород и определения свойств композиционных материалов в зависимости от размеров и формы частиц. Целью изобретения является расширение информативности за счет определения среднестатистической высоты частиц монодисперсного порошка. Предлагается формула для расчета среднестатистической высоты частиц, использующая среднестатистические значения длины и ширины нормальной проекции частиц на плоскость, где они расположены, и суммарную площадь тени всех частиц на плоскости при освещении их под острым углом. тельно изготовляют ми же выборки частиц при...

Устройство централизованного измерения количества продукта в емкостях

Загрузка...

Номер патента: 1663439

Опубликовано: 15.07.1991

Авторы: Киселев, Цитрин, Егидис, Гусленко, Ласковенко, Мазниченко, Гришечкин

МПК: G01F 23/14

Метки: централизованного, емкостях, продукта, количества

...централизованного измерения количества продукта в емкостях содержит уровнемеры 1, функциональные преобразователи 2 уровня в среднюю площадь поперечного сечения, входами соединенные с выходами соответствующих уровнемеров 1, преобразователи 3 гидро- статического давления, блок 4 коммутации, входами соединенный с.выходам и функциональных преобразователей 2 и преобразователей 3 гидростатического давления, вычислительный блок 5, входами подключенный к двум выходам блока 4 коммутации, измеритель 6, входом подключенный к выходу вычислительного блока 5.Устройство работает следующим образом,С помощью блока 4 коммутации осуществляется одновременное подключение цепей преобразователя 3 гидростатического давления (Р) и функционального...

Устройство для испытания материалов на абразивный износ

Загрузка...

Номер патента: 1626127

Опубликовано: 07.02.1991

Авторы: Журавлев, Белоусов, Борисенко, Цитрин

МПК: G01N 3/56

Метки: испытания, абразивный, износ

...известного устройства по авт, св. М 1295294.Цель изобретения - повышение точности испытаний.На фиг, 1 показано устройство для испытания материалов на изнашивание гидроабразивной струей; на фиг. 2 - сечение А - А на фиг, 1.Устройство содержит полый корпус 1 с демпфирующей оболочкой 2, ротор 3 с радиальными каналами 4 и приемником 5 абразива, привод 6 вращения ротора 3, держатели 7 образцов 8, бункер 9 для абразива с заслонкой 10, емкость 11 с патрубком 12 для стабилизации уровня жидкости в емкости 11 и уплотнением 13 для герметизации привода 6 вращения ротора 3, уплотнение 14 для герметизации ротора 3, всасывающие каналы 15 с регулирующими насадками 16 с отверстиями, сечение которых перпендикулярно вектору вращения ротора 3,...

Устройство для электропунктуры

Загрузка...

Номер патента: 1577793

Опубликовано: 15.07.1990

Авторы: Криворуцкий, Цитрин

МПК: A61H 39/00

Метки: электропунктуры

...амплитуды выходного тока. Далее сигнал поступает на индикатор 4 протекания тока, который подтверждает протекание через него тока свечением индикаторного элемента и далее поступает на коммутатор 5 каналов, который поочередно подключает электроды блока 6 активных электродов, наложенных на точки акупунктуры ушной раковины пациента. С шестого, седьмого, восьмого и десятого выходов дешифратора 11 через переключатель 15 режимов сигналы поступают на схему 14 ИЛИ два, с которой они поступают на генератор 16 наполнения и на переключатель 2 полярности, переводя его в положение Отрицательный. На выходе появляются пачки импульсов отрицательной полярности. При появлении сигнала на выходе пять дешифратора 11, при положении Правый переключателя 15...

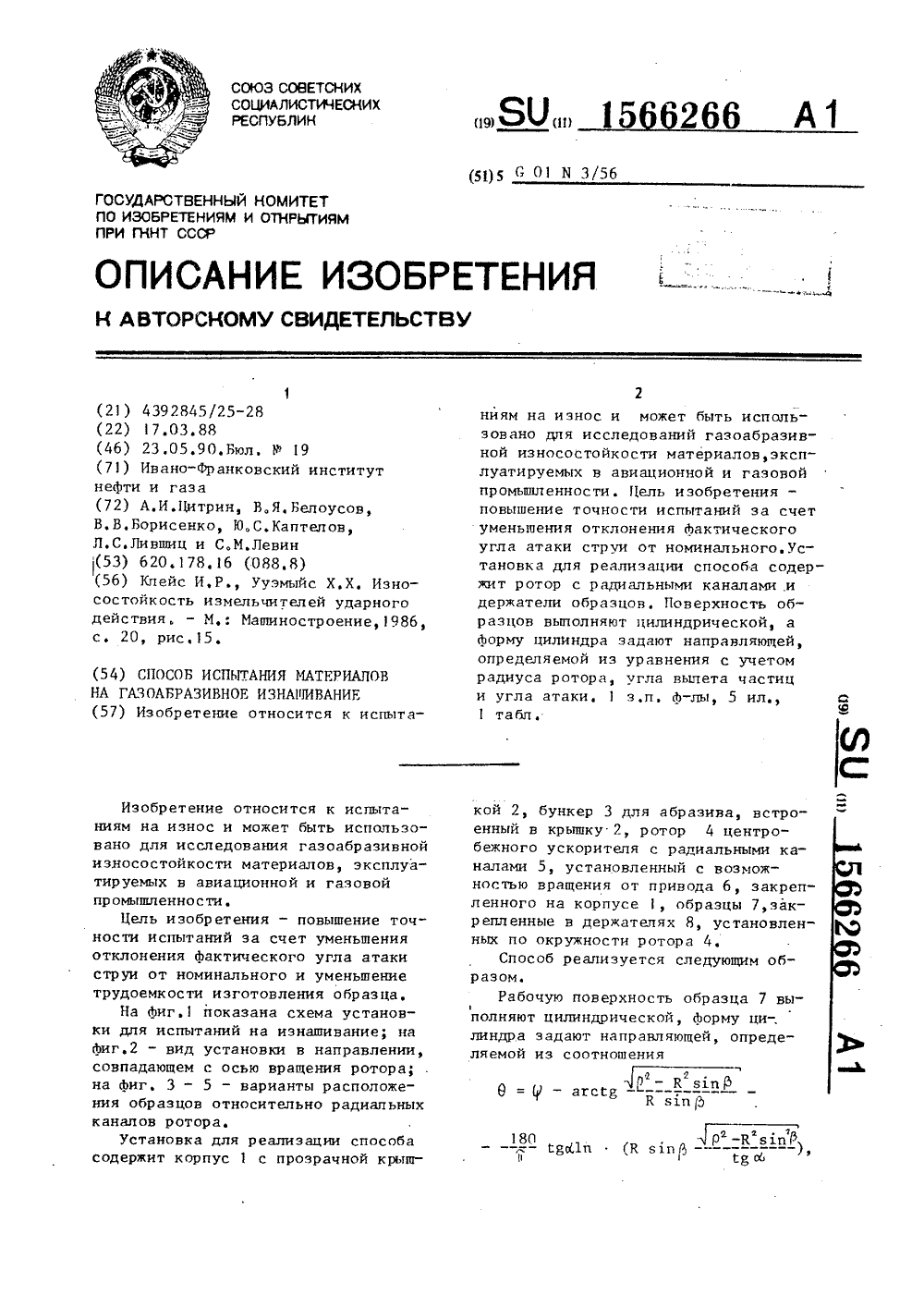

Способ испытания материалов на газоабразивное изнашивание

Загрузка...

Номер патента: 1566266

Опубликовано: 23.05.1990

Авторы: Лившиц, Цитрин, Левин, Борисенко, Каптелов, Белоусов

МПК: G01N 3/56

Метки: газоабразивное, испытания, изнашивание

...мм обр ере у о Оановка образ костьюра 4,определ углом атакоскольку дл оч ачал шени нее аких углов лине и бол ия рабоч ей м потоком ют и еньше погр ше площадь оверхности нос взаимодеистс абразивсвдп 78,963 пол ярные к оа рди наты направляющей;радиус ротора;угол вылета частиц;угол атаки;свободный член уравнения, определяемый начальным условием о К вдпР9: 90 - Ъ + агсвдп ( ---- -),(1 о где о ) 1,02 К - расстояние от осивращения ротора дон заданнои точки рабачей поверхностиобразца.Устанавливают образцы 7 в держателях 8, разгоняют газоабразивную среду в радиальных канапах ротора 4 центробежного ускорителя, устанавливают поверхность образца 7 параллельно оси вращения ротора 4, воздействуют образовавшейся струей на поверхность...

Устройство для испытания материалов на абразивный износ

Загрузка...

Номер патента: 1381371

Опубликовано: 15.03.1988

Авторы: Цитрин, Луцак, Пилипченко, Сорокин, Белоусов

МПК: G01N 3/56

Метки: абразивный, износ, испытания

...(не показан), приод (не показан) вращения держателя 2, Устойство снабжено зубчатой рейкой 6, закепленной в корпусе 1 параллельно оси дерателя 2, установленной в корпусе с возможостью перемещения параллельно зубчатой ейке 6 второй зубчатой рейкой 7 с ходоым винтом 8, шестерней 9, находящейся зацеплении с зубчатыми рейками 6 и 7 и соеиненной с держателем 3 испытуемого об азца 5, и передаточным механизмом (не оказан), кинематически связываюим держатель 2 и ходовой винт 8. При э ом передаточное отношение механизма, с язывающего держатель 2 и ходовой винт 8, вь 1 брано таким, чтобы за один оборот абразивного цилиндра 4 испытуемый образец 5 перемещался на величину его диаметра и сОвершал поворот на угол не менее, чем л/6 рад, При этом...

Способ чистовой и упрочняющей обработки шлицев с прямой линией разъема

Загрузка...

Номер патента: 1238953

Опубликовано: 23.06.1986

Авторы: Цитрин, Никитин, Роговой, Попов, Шамин

МПК: B24B 39/00

Метки: линией, шлицев, упрочняющей, прямой, чистовой, разъема

...на поверхностях шлицев шатунаи крышки, Упругий элемент. 3 ограничивает отскок крышки шатуна под действием ударов таким образом, что онне превышает высоту шпицев, так как.в случае величины отскока больше высоты шпицев они могут сталкиватьсясвоими вершинами и происходит смятиевершин шпицев.П р и м е р. Способ чистовой и .упрочняющей обработки шлицев с прямойлинией разъема используют при обработке партии шатунов дизеля АМ,Шатун и крышку изготавливают изизвестной стали. Шпицы треугольные 38953 2с прямой средней линией, высота шлицев 1,1 ф мм, угол при вершине 90Шатун устанавливают в приспособлении шпицами вверх таким образом, что 5 шлицевой разъем располагается горизонтально, устанавливают на шатункрышку, совмещают их по шпицам и прижимают...

Устройство для анализа распределений случайных процессов

Загрузка...

Номер патента: 1164734

Опубликовано: 30.06.1985

Авторы: Рог, Щукин, Бронников, Цитрин

МПК: G06F 17/18

Метки: случайных, анализа, процессов, распределений

...сд, 55 с выхода сумматора поступает на информационный вход блока 4 памяти.На синхронизирующий вход блока 4памяти с задержкой 1,см.(6) свыхода 2 блока 6 синхронизации поступает импульс записи, по которому увеличенное на единицу число записывается в ту же ячейку блока 4 памяти.Таким образом, после каждого цик ла аналого-цифрового преобразования число, записанное в той ячейке бло" ка 4 памяти, адрес которой задается выходным кодом аналого-цифрового преобразователя 1, увеличивается 10 на единицу. Если перед началом измерений во все ячейки блока 4 памяти записываются нули, т.е. "память очищается" (цепь формирования вспомогательного режима "очистки памяти" на 15 фиг. 1 не изображена), то после окончания процесса измерений в ячейках блока 4...

Устройство для гидротипного переноса красителей

Загрузка...

Номер патента: 1150612

Опубликовано: 15.04.1985

Авторы: Грязева, Филиппов, Бонгард, Спасокукоцкий, Сатаров, Цитрин

МПК: G03C 7/22

Метки: переноса, красителей, гидротипного

...диэлектрического. нагрева в поле СВЧ, на фиг. 3-5 - узел для увлажнения кра ев пленок в области перфорационных отверстий, варианты.Устройство (фиг. 1 и 2) содержит средство для лентопротяжки (не показано), генератор СВЧ 1, две камеры 2 и 3 диэлектрического нагрева сконтактированных увлажненных пленок 4, узел 5 для увлажнения пленок в области перфорационных отверстий, влагосниматель 6 для удаления поверхностной влаги с внешних сторон сконтактированных пленок и согласованную калориметрическую нагрузку 7,Узел 5 содержит либо два фитиля 8 и 9 и ванночку с увлажняющим раствором 1 О (фиг. 3), либо два пористых эластичных аппликаторных ролика 11 и 12 и ванночку с увлажняющим раствором 13 (фиг. 4), либо два распылителя 14 и 15, подающих...

Способ автоматического регулирования процесса ректификации расслаивающихся смесей

Загрузка...

Номер патента: 1147422

Опубликовано: 30.03.1985

Авторы: Файнштейн, Гущевский, Станчева, Мазин, Цитрин, Савин, Сидоров, Петров

МПК: B01D 3/42

Метки: ректификации, смесей, процесса, расслаивающихся

...колонну 1 поступает в виде питания смесь, например, вторичного бутилового спирта (БС) и воды, содержащая в среднем 102 БС.Отгоняющаяся из колонны 1 смесь паров БС и воды обеспечивает мак- симальную концентрацию БС 65 - 707 в дистиллате после конденсатора-холодильника 2 при условии поддержания в дополнительном отстойнике 3 оптимальной температуры. Сигнал по температуре, поступающий с датчика 4 в регулятор 5, воздействует на клапан 6 подачи хладагента и в зависимости от снижения или повышения температуры в отстойнике 3 соответственно уменьшается или увеличивается подача хладагента в конденсатор-холодильник 2, в результате чего температура расслаивающейся смеси в отстойнике 3 поддерживается на заданной оптимальной величине.Из верхней...

Устройство цикловой синхронизации

Загрузка...

Номер патента: 944136

Опубликовано: 15.07.1982

Авторы: Ицкович, Молотков, Парижский, Диденко, Иванова, Цитрин

МПК: H04L 7/08

Метки: цикловой, синхронизации

...сигнал с блока 2 преобразова 5 944136 6 ИЛИ 45, элемент ИЛИ 46, блок 47 памяти, пороговый элемент 48 и счетчик 49циклов.Устройство цикловой синхронизацииработает следующим образом, 5Принимаемый сигнал синхропоследовательности накапливается во входном накопителе 1 по одному разряду в каждомтакте. Синхропоследовательность представляет собой И - разрядный двоичный 10код ( основной), каждый разряд которого"0 или "1 " закодирован двумя разрядами защитного кода, соответственно 01или "10". Во входном накопителе 1 содержится 2-И принятых последними разрядов защитного кода. Вследствие воздействия помех в канале связи часть разрядов оказывается искаженной, при этомэлемент основного кода вместо вида 10или "01" имеет вид "00" или "11,...

Стенд для испытания предохранительных клапанов

Загрузка...

Номер патента: 887958

Опубликовано: 07.12.1981

Авторы: Лукьянова, Гордеев, Ивченко, Цитрин, Введенский, Малченко

МПК: G01M 3/06

Метки: испытания, стенд, клапанов, предохранительных

...вентиль 43, понижающий давление редуктор 44, подогреватель воздуха 45 подключен стол 46 для размещения осушаеьВп после испытания клапанов,Стенд работает следующим образом.Испытываемый клапан (не показан)закрепляют в гнезде стола 1. Исходное состояние всех вентилей с электроприводами - "закрыто", кроме вентиля 42,После установки пары колодок 37, соответствующей заданной ступени давления испытания, открытием вентиля 19 подают сжатый воздух на стенд.При необходимости испытания клапанов воздухом, давление которого ниже, чем в сети сжатого воздуха, вентилем 23 открывают соответствующую заданному давлениюмагистраль блока понижения давления. Задатчиками электроконтактных манометров 38 и 41 блока защиты и контроля испытаний и регулировкой...

Устройство для удаления твердыхчастиц из жидкости

Загрузка...

Номер патента: 822857

Опубликовано: 23.04.1981

Авторы: Демидова, Козленко, Шлейников, Цитрин, Малченко

МПК: B01D 21/00

Метки: твердыхчастиц, жидкости, удаления

...осаждения п йствиемцечтробежной силы.Указанная цель достига я тем,что корпус выполняется 5- азнойформы и под его закруглениями размешаются отстойники.На чертеже схематически изображено предлагаемое устройство.Устройство для отделения твердыхчастиц от жидкости содержит корпус1, вь 1 полненный 5-образной формы, патрубок 2 ввода исходной жидкости, первое закругление 3 корпуса и установленный под ним отстойник 4, второе ление 5 корпуса енд ним отстойник 7для отвода очищенной жУстройство работает мразом.Жидкость с твердыми частицами черезпатрубок 2 поступа т в корпу 1, ипод действием центробежных сил отжимается к наружной поверхности изогнутой трубы. Перецвигаясь по ней,жидкость попадает в первый отстойник4, где происходит очистка...

Волноводная секция

Загрузка...

Номер патента: 629571

Опубликовано: 25.10.1978

Авторы: Помозов, Цитрин, Евреинов

МПК: H01P 1/00

Метки: волноводная, секция

...в вице стакана иразмещен во фпанце первого отрезка вопновода, кольцевой и продольный пазы прорезаны на фпанце второго отрезка вопновода, кроме того, на первом отрезке вопловода закреплена дополнительная труба, вхоО дящая во второй отрезок волновода.На чертеже представлено предлагаемоеустройство.Вопноводная секция содержит два отрезка 1,2 волновода с фланцами 3, 4,5 гайку 5, снабженную буртиком 6, размещенным в кольцевом пазу 7, штифт 8,продольный паз 9 и дополнительную трубу 10.Изменение длины вопноводной секции20 производится следукщим образом,При повороте гайки 5 буртик 6 упирается в стенку кольцевого паза 7 и перемещает ,стакан, изменяя величину. Приатом пружинящие лепестки 11 допопнитепь 25 ной трубы 10 обеспечивают апектрическийЗ:...

Съемный фланец

Загрузка...

Номер патента: 559308

Опубликовано: 25.05.1977

Авторы: Евреинов, Белинский, Лисенко, Цитрин

МПК: H01P 1/00

Метки: фланец, съемный

...по. верхностямн подпрузиненного выступа н ползуна соответственно,На чертеже изображен предлагаемый съемный фланеп, общий вид.Съемный фланец содержит элемент крепления в виде штока 1, снабженный расположенными на противоположных поверхностях подпружиненным выступом 2 и входящим в наклонный паэ 3 подпружиненного ползуна 4 клинообразным выступом 5, причем прижим по узкой и широкой стенкам волцовода б осуществлен плоскими поверхностями 7 и 8 подпружиненного выступа 2 и ползуна 4 соответственно.Для установки фланца на волновод к штоку 1 прикладывается усилие Г, которое передается на подпружиненный выступ 2 и клинообразный выступ 5. Выступ 2, перемешаясь в горизонтальном направлении, смещает плоскую поверхность 7, име ющую контакт с...

Устройство для монтажа гильз блоков цилиндров

Загрузка...

Номер патента: 546458

Опубликовано: 15.02.1977

Авторы: Брусенцов, Рощупкин, Цитрин, Энгель

МПК: B23P 19/027

Метки: блоков, цилиндров, гильз, монтажа

...на траверсе 5. Стакан имеет кольцевую канавку 6 с конусной поверхностью Предлагаемое устройство работает следующим образом. Запрессовываемая гильза 13 надевается на втулку 8 и удерживается на ней 20 захватами 7, При опускании штока 3 силовогоцилиндра 4 происходит опускание корпуса с втулкой 8 и гильзой 13 до момента соприкосновения колец 17 гильзы 13 с корпусом блока цилиндров 16.25 Запрессовываемая гильза 13 под действиемсилы трения, возникающей между уплотняющими кольцами 17 гильзы 13 и сопрягаемым поясом отверстия блока цилиндров 16, останавливается, а шток 3, стакан 1 и втулка 8 30 продолжают движение вниз.Движение штока 3, стакана и втулки 8 будет продолжаться до соприкосновения верхнего бурта 12 втулки 8 с верхним торцом...

Съемный фланец

Загрузка...

Номер патента: 476626

Опубликовано: 05.07.1975

Авторы: Лисенко, Белинский, Цитрин

МПК: H01P 1/00

Метки: фланец, съемный

...ТЕК ИЯ СВИДЕ ТЕЛЫ:ТВУ(22) Заявлено 24,04.73 (21) 1914988/26с присоединением заявкибликовано 05.07.75. Бюллетень25 Дата опубликования описания 02.1 4) СЪЕМНЫЙ ФЛАНЕ Изобретение относится к элеводных СВЧ трактов,Известны съемные фланцы содержащие элемент крепления.Цель изобретения - ускорение закрепления фланца - достигается тем, что в теле предлагаемого фланца со стороны одной из стенок окна выполнена полость, в которой расположен с возможностью перемещения упомянутый элемент крепления, в виде, например, клинообразного вкладыша.Устройство изображено на чертеже.Фланец состоит из корпуса 1 с прямоугольным окном 2, подвижного вкладыша 3, спиральной пружины 4, накладки 5, двух винтов 6, крепящих накладку к корпусу, гайки 7, крьшки 8...

Полуавтоматическая линия для окончательной обработки, сборки и контроля блок-картеров двух типоразмеров двигателей внутреннего сгорания

Загрузка...

Номер патента: 443745

Опубликовано: 25.09.1974

Авторы: Батейкин, Лагранский, Цемахович, Брусенцов, Журахов, Рощупкин, Чевтаев, Петухов, Москвитин, Цитрин, Энгель, Царенко, Григоревский

МПК: B23Q 41/02

Метки: двух, линия, полуавтоматическая, сгорания, внутреннего, блок-картеров, двигателей, окончательной, сборки, типоразмеров

...предлагаемой полуавтоматической линии сблокирована с работой автоматических линий 13 и 14 механической обработки блок-картеров.Работа потока А начинается с установки блок-картера (направление движения блок- картера указано стрелками) с транспортера 13 автоматической линии па поворотно-опускной стол 1. Стол опускает на штанговый транспортер 2 блок-картер с одновременным поворотом его на 90 относительно вертикальной оси. Затем ш-,анговый транспортер 2 циклическими движениями транспортирует блок- картер к подъемно-поворотному кантователю 3. За время транспортирования производятся контрольные операции, в результате которых выявляются со стороны верхней плоскости дефекты механической обработки блок-картера. Здесь же производится...

Винтовой подъемник

Загрузка...

Номер патента: 364543

Опубликовано: 01.01.1973

Авторы: Цитрин, Петухов

МПК: B66B 9/02

Метки: винтовой, подъемник

...поник; на фиг. 2 - вид по стрелке Л на ф на фиг. 3 - разрез по Б - Б на фиг, 1.Платформа содержит грузовой винт 1 с приводом 2 и гайку 3, соединенную с подвижной платформой 4 с помощью двойного шарнира, перемещающейся по вертикальным направляющим 5 с помощью четырех пар направляющих роликов, из которых ролики 6 воспринимают изгибающие моменты, действующие в направлении консоли платформы 4, а ролики 7 - в направлении, перпендикулярном консоли.На платформе 4 установлено запорное устройство, выполненное в виде качающегося на оси рычага 8 с разными по весу плечами, благодаря чему рычаг поворачивается вокруг оси до неподвижного упора 9 на платформе.В крайнем нижнем положении платформы 4 рычаг 8 горизонтально располагается на раме...

Направляющие для выдвижных ящикbi-u.

Загрузка...

Номер патента: 316434

Опубликовано: 01.01.1971

Авторы: Цитрин, Экспериментальный, Проектно

МПК: A47B 88/08

Метки: ящикbi-u, направляющие, выдвижных

...проката с радиусной беговой дорожкой для опоры роликов, имеющих возможность осевого перемещения.На фиг, 1 изображены направляющие в крайнем выдвинутом положении, общий вид; на фиг, 2 - направляющие, поперечный раздлагаемые направляющие имеют неподй 1 и подвижный 2 элементы, выполиз отрезка прямоугольного проката с ной беговой дорожкой, искл 1 очающей ие при перекосе ящика в вертикальной сти,рпусу инструментальной тумбочки винкрепится неподвия(ный элемент 1, на й дорожке которого размещен ролик 4 с осью 6, закрепленной в корпусе подвижного элемента 2, На беговой дорожке подвижного элемента расположен ролик 6, закрепленный па осп 7 замком 8. Прп этом ось может перемещаться в осевом направлении по втулке 9, укреплеш 1 ой на корпусе...

Устройство для ускоренной сушки рулонных фотоматериалов

Загрузка...

Номер патента: 295948

Опубликовано: 01.01.1971

Авторы: Флора, Пидорчекко, Цитрин, Абл

МПК: G03D 15/02, F26B 13/16

Метки: фотоматериалов, рулонных, ускоренной, сушки

...вентилятор 23 каплесдувателя 17, фильтры 24 для очистки поступающего воздуха и калорифер 25. Коллекторы 10 отсоса соединены с рукавом распределительного патрубка 20.1-1 а бесконечных цепях 14 расположены пружинные захваты 2 б, в которые во время заправки фотоматериала в сушильный тракт вставляется заправочный стержень 27 с прижимной планкой 28. Кулачки 29 служат для выталкивания заправочного стержня 27 из пружинных захватов 2 б, Приводы вентиляторов на чертеже не показаны.После полной химикофотографической обработки и промывки рулон с фотоматериалом 3 вместе с подающей кассетой 2 помещается в бачок 1 со смачивающей жидкостью. Конец фотоматериала 3 закрепляется в заправочном стержне 27, который вставляют в прун(инные захваты 2 б,...

Авторегулируемый источник питания

Загрузка...

Номер патента: 254583

Опубликовано: 01.01.1969

Авторы: Цитрин, Качалов, Майоров

МПК: H02M 7/10

Метки: источник, питания, авторегулируемый

...силового трансформатора через зашунвированный диодом, переход коллектор - эмиттер основного транзистора составного триода одновременно подключен посредством конденсатора к другому крайнему выводу обмотки, и резистора - к управляющему электроду одного из тиристоров моста, средний же вывод обмотки трансформатора соединен с управляющим электродом другого тирисгора моста, при этом переход коллектор -Выходное напряжение регулируется в зависимости от освещенности среды узлом, состоящим из фоторезпстора 10, транзисторов 11, 12, диода 13.НапЕ,яженне на выходе выпрямителя, как известно, можно регулировать путем изменения сдвига фазы между напряжением, поступающим на управляющие электроды тиристоров, и напряжением, поступающим на соответствующую...

231343

Загрузка...

Номер патента: 231343

Опубликовано: 01.01.1968

Авторы: Червоткин, Тарханов, Алтайский, Цемахович, Цитрин, Михайлов

МПК: B24C 11/00, C09G 1/02

Метки: 231343

...полировки сопловых отверстий распылителей, предназначенных для дизельных идругих двигателей.Известная пульпа для гидроабразивнойобработки содержит (в %): водь 1 64, абразива 34, соды 1,5 и нитрата натрия 6,5.Однако такая пульпа имеет сложный состав суспензии, кроме того, необходимо вводить антикоррозионные добавки и промыватьдетали после обработки смесью воды с ингибиторами коррозии. Из-за большого процентного состава абразива происходит чрезмерноинтеноивный сьем металла в сопловых отверстиях распылителей и трудно поддерживатьабразив во взвешенном состоянии. Известнаяпульпа имеет небольшой срок службы.11 ель изобретения - повысить качество оорабатываемой поверхности,Предлагаемая пульпа содержит (в %): абразивного порошка -...

Операционно-транспортный ротор для наружной обточки детали

Загрузка...

Номер патента: 201874

Опубликовано: 01.01.1967

Авторы: Цитрин, Цемахович, Червоткин

МПК: B23B 9/10, B23B 3/32

Метки: операционно-транспортный, наружной, ротор, обточки, детали

...с упора 21 и зажимает ее. При дальнейшем повороте ротора ролик 22,установленный на рабочем органе 9, упирается в упор 28, поворачивая рабочий орган 9 до тех пор, пока 20 ось 17 с пружиной 15 не перейдет нейтральное положение относительно оси поворота рабочего органа. После чего пружина 15 быстро поворачивает рабочий орган до упора 14, установленного на планшайбе 5 (положение 111).25 Таким образом, рабочий орган 9 (в данномслучае - механическая рука рабочего органа) принял заготовку из загрузочного устройства и повернулся на 180 до совмещения оси заготовки с осью шпинделя. При дальнейшем 30 повороте ротора торцовый копир 24 переме3щает в блоке б заталкиватель 25 влево, который осуществляет перемещение заготовки 8 из механической руки в...

192656

Загрузка...

Номер патента: 192656

Опубликовано: 01.01.1967

Авторы: Тарханов, Червоткин, Михайлов, Цитрин, Запорожцева

МПК: B24C 5/00

Метки: 192656

...в реверсивный золотник 28, а чистое масло высокого давления проходит через золотник 29, трубопроводы в и г, верхние полости цилиндров 13 и 14 и вновь поступает в золотник 29.Абразивная пульпа из бака 12 через всасываюсцие клапаны 1 б поступает в нижние поло.сти гидроцилиндров 13 и 14, а дальше в нагнетательные клапаны 17, трубопровод д, полости кронштейна 9, запорные клапаны 10, обрабатываемые детали 30, полые штоки Б, отводящие трубки 31 и опять в бак 12. Таким обраразом, чистое масло привода не смешивается с абразивной пульпой, что предохраняет насос, контрольно-регулирующую гидроаппаратуру и гидроаппаратуру управления, В исходной позиции каретка 4, крайние левое и правое положения которой контролируются двумя электрическими...

Устройство для сборки деталей

Загрузка...

Номер патента: 168614

Опубликовано: 01.01.1965

Авторы: Григоревский, Цитрин

МПК: B23P 19/00, B25B 11/02

Метки: сборки

...(на фиг, не показан), закручивая спиральную пружину 15.25 Корпус 1 в исходном положении расположен вертикально и спиральной пружиной 15прижат к торцу отсекателя 21.К неподвижной плите крепится упор 22,высота которого регулируется прокладкой.30 Шайбы 23, подлежащие сборке, находятся внеподвижном, вертикально расположенном магазине 24 в ориентированном положении.Положение магазина 24 отрегулировано таким образом, что находящиеся в нем шайбы 23 расположены соосно с корпусом 1 при его крайнем левом положении, в котором он развернут вертикально и фигурные выступы шайбы 23 совпадают с соответствующими вырезами планок 4 и 5.Базовая деталь - валик 25, лежащий в призмах, на сборочной операции расположен соосно со штоком 20 гидроцилиндра и...

Устройство для резки листов из ленты)

Загрузка...

Номер патента: 167737

Опубликовано: 01.01.1965

Авторы: Червоткин, Кирь, Цемахович, Цитрин, Рощупкин

МПК: B23D 15/06

Метки: листов, ленты, резки

...оно снабжено длистов из ленты, ачи ленты, приводс нижним стациомонтированным на юиееея тем, что, с енты в продольном на одном и том же исковыми ножами,Известны устройства, состоящие из гильотинных ножниц, привод которых снабжен жесткой кинематической связью с приводом транспортера, а для перемещения проката на заданную длину применен подвиткный упор, кинематически связанный с подвижным но(ом. Резка в продольном направлении предварительно производится на дисковых ножах резоправильного агрегата. Лист с обрезанными предварительно продольными кромками прижимается к боковой направляющей линейке, установленной перед гильотинными ножницами, и произвольно отрезается минимально возможная величина поперечной передней кромки,Предлагаемое...

Автоматический станок для непрерывного накатывания резьбы на болтах

Загрузка...

Номер патента: 140299

Опубликовано: 01.01.1961

Авторы: Рощупкин, Бородаев, Цитрин, Балакин

МПК: B21H 3/02

Метки: резьбы, непрерывного, станок, автоматический, накатывания, болтах

...ролика кинематически связано с круговым движением заготовок.На фиг. 1 изображена схема станка; на фиг. 2 - схемаки резьбььАвтоматический станок для непрерывного накатывания резьбь 1 на болтах состоит из станины, накатных роликов 1 и 2, вращающегося транспортирующего устройства 3 и электродвигателя 4.Вращение от электродвигателя через клиноременную б, цепную 6 и червячные передачи 7 и 8 передается роликам 1 и 2. Ролик 1 насазкен на вал 9 с небольшим эксцентриситетом, вследствие чего зазор 10 между роликами 1 и 2 изменяется от максимума до минимума, Рассто яние между валами 9 и 11 все время остается постоянным.Транспортирукгщее устройство 3 подает заготовку 12 в зазор 10 тогда, когда он является наибольшим. При последующем вращении...

Пластическая слепочная масса для зубопротезных целей и способ ее получения

Загрузка...

Номер патента: 126987

Опубликовано: 01.01.1960

Автор: Цитрин

МПК: A61C 9/00

Метки: зубопротезных, масса, слепочная, пластическая, целей

...Рецепт3. Масса для покрснятии слепка с нижней челюсти:Эпоксидной смолы ЭД Эпоксидной смолы ЭД ДибутилфталатаКрасителя Суданили Судан Р е ц е п т4. Масса для слепков с ск 1Эпоксидной смолы ЭД Эпоксидной смолы ЭД ДибутилфталатаМедКрасителя Суданили Судан- до 0126987 Технология изготовления массы состоит в том, что указанные в рецептах, смолы подвергают нагреву до полного расплавления при постоянном помешивании стеклянной палочкой с последующим добавлением остальных ингредиентов, после чего массу разливают в тару, например, в алюминиевые баночки. Перед применением в клинике баночки с массой разогревают до расплавления и кисточкой наносят на индивидуальные твердые ложки для получения слепка. Предмет изобретения Комитет по делам...

Способ изготовления светозащитных контактных линз

Загрузка...

Номер патента: 125923

Опубликовано: 01.01.1960

Авторы: Цитрин, Орлова

МПК: G02C 7/04, G02C 7/10

Метки: линз, контактных, светозащитных

...устойчивой окраски нужного цвета,Сущность изобретения заключается в том, что цветную пластину прессуют по форме роговичной части, наклеивают ее на бесцветную заготовку, после чего путем совместного прессования получают свето- защитную контактную линзу.Способ осуществляется следующим образом. Вначале прессуется линза. с заданными параметрами в пресс-форме при 105 под давлением 2 - 5 атя и отдельно прессуется круглая пластинка из пластмассы требуемого цвета и размера - по диаметру роговичной части линзы. Затем на роговичную часть полуфабриката линзы наклеивается с помощью монометилметакрилата отпрессованная по форме роговичной части линзы цветная пластинка, и линза вновь подвергается нагреванию до 105 и повторному прессованию. В...
