Магнитокумулятивный генератор

Номер патента: 953956

Опубликовано: 10.06.2001

Авторы: Павлов, Димант, Борискин, Людаев, Бухаров

МПК: H02N 11/00

Метки: магнитокумулятивный, генератор

Магнитокумулятивный генератор, содержащий ряд кассет, установленных на изолированном центральном проводнике между двумя пассивными торцовыми проводящими пластинами и состоящих из двух деформируемых пластин с зарядом ВВ между ними, токопроводящей оболочки в периферийной части и системы инициирования заряда взрывчатого вещества в центральной части, источник первоначальной энергии, один вывод которого подсоединен к одной пассивной пластине через центральный проводник, отличающийся тем, что, с целью укорочения длительности выходного импульса и регулирования времени подключения нагрузки в цепь генератора, вторая пассивная торцовая пластина выполнена по крайней мере из двух съемных колец с...

Генератор прямоугольных высоковольтных импульсов

Номер патента: 1355084

Опубликовано: 10.10.1999

Авторы: Павлов, Тананакин, Циберев, Гришин, Бухаров

МПК: H03K 3/53

Метки: прямоугольных, генератор, импульсов, высоковольтных

Генератор прямоугольных высоковольтных импульсов, содержащий коаксиальные формирующую и передающую линии, причем внешним электродом передающей линии является корпус генератора, соединенный с общей шиной, управляемый разрядник, присоединенный одним из основных электродов к внутреннему электроду формирующей линии, подключенному к источнику зарядного напряжения, и нагрузку, присоединенную к выходу передающей линии, отличающийся тем, что, с целью повышения надежности и уменьшения осевой протяженности генератора, формирующая и передающая линии образованы коаксиально расположенными электродами, средний из которых является одновременно внешним электродом формирующей линии и внутренним электродом...

Взрывомагнитный генератор

Номер патента: 1132773

Опубликовано: 20.08.1999

Авторы: Павлов, Людаев, Борискин, Бухаров

МПК: H02N 11/00

Метки: взрывомагнитный, генератор

Взрывомагнитный генератор, содержащий по крайней мере одну тороидальную полость сжатия магнитного потока, образованную двумя проводящими деформируемыми пластинами, на периферии которых расположены токопроводящие оболочки, разделенные между собой изоляционным промежутком, заряды взрывчатого вещества на внешних поверхностях пластин, отличающийся тем, что, с целью повышения надежности генератора и уменьшения потерь энергии с момента окончания сжатия магнитного потока путем уменьшения электрического сопротивления генератора и увеличения времени замкнутого состояния изоляционных промежутков, каждая деформируемая пластина с внутренней стороны снабжена дополнительно двухкаскадным лайнером и...

Индуктор линейного индукционного ускорителя

Номер патента: 808007

Опубликовано: 20.05.1996

Авторы: Герасимов, Бухаров

МПК: H05H 11/00

Метки: линейного, индуктор, ускорителя, индукционного

Индуктор линейного индукционного ускорителя, содержащий фокусирующую катушку, присоединенную одним крайним выводом к заземленному корпусу индуктора, в тороидальной полости которого расположен высоковольтный электрод распределенного накопителя энергии, электрические цепи и импульсную систему питания, отличающийся тем, что, с целью упрощения конструкции индуктора и электрических цепей его питания, фокусирующая катушка выполнена из двух секций, выводы которых у смежного стыка присоединены к высоковольтному электроду индуктора, второй крайний вывод фокусирующей катушки присоединен к заземленному корпусу индуктора, а система питания выполнена общей для распределенного накопителя индуктора и для фокусирующей катушки и подключена к...

Индуктор линейного индукционного ускорителя

Номер патента: 782718

Опубликовано: 27.03.1996

Авторы: Бухаров, Тананакин, Босамыкин, Герасимов, Павловский

МПК: H05F 7/00

Метки: индукционного, ускорителя, индуктор, линейного

1. ИНДУКТОР ЛИНЕЙНОГО ИНДУКЦИОННОГО УСКОРИТЕЛЯ, содержащий трубчатый изолятор, разделяющий диэлектрическую среду распределенного накопителя электрической энергии и тракт ускорения частиц, причем относительная диэлектрическая постоянная материала изолятора меньше относительной диэлектрической постоянной среды накопителя, и расположенные вокруг изолятора разрядники, отличающийся тем, что, с целью упрощения индуктора путем уменьшения в нем числа разрядников, изолятор индуктора выполнен с выемками на внешней поверхности, и в каждой из них размещен разрядник.2. Индуктор по п.1, отличающийся тем, что поверхность каждой выемки в изоляторе выполнена сопряженной с примыкающей к ней наружной поверхностью разрядника.

Высоковольтный электрод

Номер патента: 852153

Опубликовано: 20.01.1996

Авторы: Павлов, Герасимов, Павловский, Бухаров

МПК: H05H 9/00

Метки: электрод, высоковольтный

1. ВЫСОКОВОЛЬТНЫЙ ЭЛЕКТРОД, содержащий основной тонкостенный электрод, установленный по его периметру по меньшей мере один охранный трубчатый электрод, отличающийся тем, что, с целью уменьшения деформации, основной электрод выполнен с фаской по периметру, а охранный электрод - с прорезью по длине его трубки с шириной зазора меньше толщины основного электрода на величину, по меньшей мере упругой деформации трубки охранного электрода, который установлен прорезью по фаске на основной электрод и имеет по меньшей мере один радиальный или косой разрез трубки.2. Высоковольтный электрод по п.1, отличающийся тем, что охранный электрод установлен до упора внутренней поверхности его трубки с кромкой по периметру основного электрода.

Ускорительный блок линейного индукционного ускорителя

Номер патента: 1012777

Опубликовано: 27.12.1995

Авторы: Герасимов, Бухаров

МПК: H05H 9/00

Метки: блок, индукционного, ускорительный, ускорителя, линейного

УСКОРИТЕЛЬНЫЙ БЛОК ЛИНЕЙНОГО ИНДУКЦИОННОГО УСКОРИТЕЛЯ, содержащий фокусирующую систему из раздельных соленоидов, расположенных по окружности, и ускоряющую систему из индукторов в общем металлическом корпусе с двумя торцовыми фланцами с осевыми отверстиями, отличающийся тем, что, с целью повышения эффективности ускорения пучка заряженных частиц за счет повышения однородности магнитного поля, в осевых отверстиях фланцев установлены диэлектрические кольца, скрепленные стяжными шпильками, выполненными из изоляционного материала.

Линейный индукционный ускоритель

Номер патента: 852152

Опубликовано: 20.12.1995

Авторы: Герасимов, Павлов, Бухаров, Павловский

МПК: H05H 9/00

Метки: линейный, индукционный, ускоритель

1. ЛИНЕЙНЫЙ ИНДУКЦИОННЫЙ УСКОРИТЕЛЬ, содержащий между электропроводящими торцовыми фланцами серию размещенных вдоль оси ускорителя индукторов с трубчатыми изоляторами, при этом в каждом индукторе электроды выполнены в виде дисков и образуют тороидальные камеры, в одной из которых проложены коммуникации к коммутатору индуктора, отличающийся тем, что, с целью повышения эффективности ускорителя и улучшения проводки пучка заряженных частиц, ускоритель снабжен герметичным для всей серии индукторов кожухом, на внутренней поверхности которого в каждом промежутке между дисковыми электродами тороидальной камеры для коммуникаций размещены съемные контакты, электрически соединенные с кожухом и с дисковыми электродами, а каждый диск образует кольцевую...

Линейный индукционный ускоритель

Номер патента: 852154

Опубликовано: 30.07.1994

Авторы: Босамыкин, Герасимов, Бухаров, Павловский

МПК: H05H 9/00

Метки: линейный, ускоритель, индукционный

1. ЛИНЕЙНЫЙ ИНДУКЦИОННЫЙ УСКОРИТЕЛЬ, содержащий фокусирующую соленоидальную систему из четного числа раздельных соленоидов, расположенных по окружности относительно оси ускорителя и подключенных к источнику питания, причем смежные соленоиды намотаны в разные стороны, отличающийся тем, что, с целью повышения КПД использования электрической энергии источника на возбуждение фокусирующего магнитного поля путем перехвата силовых линий краевых полей соленоидов, торцы соленоидов соединены магнитопроводами.2. Ускоритель по п.1, отличающийся тем, что каждые два смежных соленоида попарно соединены магнитопроводами по их торцам.3. Ускоритель по п.1, отличающийся тем, что каждый соленоид соединен по торцу магнитопроводом с торцом одного...

Генератор высоковольтных импульсов

Номер патента: 1274587

Опубликовано: 30.06.1994

Авторы: Федоткин, Бухаров, Герасимов

МПК: H03K 3/53

Метки: высоковольтных, генератор, импульсов

1. ГЕНЕРАТОР ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ, выполненный по каскадной схеме Аркадьева-Маркса и содержащий размещенные в металлическом баке конденсаторы, коммутаторы и две группы последовательно соединенных жидкостных резисторов, причем электроды жидкостных резисторов каждой группы подключены к одноименным выводам конденсаторов, отличающийся тем, что, с целью повышения надежности, каждая группа жидкостных резисторов выполнена в общем трубчатом корпусе цилиндрической формы из диэлектрического материала, размещенном над соответствующими одноименными выводами конденсаторов, при этом крайние электроды крайних жидкостных резисторов каждой группы выполнены в виде концевых электродов, закрепленных на соответствующем конце общего корпуса, диаметр...

Линейный индукционный ускоритель

Номер патента: 871717

Опубликовано: 15.06.1994

Авторы: Герасимов, Босамыкин, Павловский, Бухаров

МПК: H05H 9/00

Метки: индукционный, линейный, ускоритель

1. ЛИНЕЙНЫЙ ИНДУКЦИОННЫЙ УСКОРИТЕЛЬ по авт. св. N 776531, отличающийся тем, что, с целью улучшения фокусировки пучка, полый диэлектрический каркас каждого соленоида выполнен секционированным с кольцевыми зазорами между секциями.2. Устройство по п.1, отличающееся тем, что величина зазоров между секциями увеличивается по направлению от инжектора к приемнику пучка.

Корпус камеры сгорания мгд-электростанции

Номер патента: 1392995

Опубликовано: 15.04.1994

Авторы: Толчинский, Бухаров, Жданкин, Духина, Буренков, Толмачев, Корнеев, Балфанбаев

МПК: F23M 5/02

Метки: корпус, сгорания, мгд-электростанции, камеры

КОРПУС КАМЕРЫ СГОРАНИЯ МГД-ЭЛЕКТРОСТАНЦИИ, содержащий металлическую облицовку, покрытую изнутри огнеупорной футеровкой, отличающийся тем, что, с целью повышения эксплуатационной надежности, в облицовке с внутренней стороны выполнены глухие резьбовые отверстия, расширяющиеся к заглушенным торцам и заполненные футеровкой.

Разрядник

Номер патента: 908217

Опубликовано: 30.03.1994

Авторы: Бухаров, Герасимов, Босамыкин, Павловский, Федоткин

МПК: H01T 1/00

Метки: разрядник

1. РАЗРЯДНИК , содеpжащий электpоды, установленные в геpметичном газонаполненном коpпусе, отличающийся тем, что, с целью упpощения констpукции pазpядника, один из электpодов выполнен в фоpме стакана, внутpи котоpого коаксиально установлен пpофилиpованный патpубок, один тоpец котоpого pасположен с зазоpом относительно дна и боковой повеpхности стакана, а втоpой сопpяжен с боковой повеpхностью стакана, пpичем втоpой электpод установлен коаксиально внутpи указанного патpубка и обpазует с дном стакана искpовой пpомежуток.2. Разpядник по п. 1, отличающийся тем, что патpубок и стакан выполнены с наклонными в напpавлении от дна стакана pебpами на пpотивостоящих боковых повеpхностях.3. Разpядник по пп. 1 и 2, отличающийся тем, что...

Имитатор нагрузки индуктора ускоряемым пучком

Номер патента: 852150

Опубликовано: 15.01.1994

Авторы: Бухаров, Герасимов, Павловский

МПК: H05H 7/00

Метки: пучком, ускоряемым, имитатор, нагрузки, индуктора

ИМИТАТОР НАГРУЗКИ ИНДУКТОРА УСКОРЯЕМЫМ ПУЧКОМ, содержащий в области ускорения индуктора активное сопротивление и проводники в виде дисков, соединяющих активное сопротивление с заземленными торцовыми электродами индуктора, отличающийся тем, что, с целью упрощения имитатора и повышения оперативности измерений выходных характеристик индуктора, вокруг оси области ускорения симметрично размещены автономные жидкостные резисторы, электроды которых соединены с дисками, при этом каждый резистор снабжен своим герметичным диэлектрическим корпусом, заполненным электролитом с равной двусторонней проводимостью и диаметром меньше глубины скин-слоя на частоте генерируемого индуктором напряжения, а по меньшей мере в одном из электродов каждого резистора...

Модель структуры химических веществ

Загрузка...

Номер патента: 2003183

Опубликовано: 15.11.1993

Авторы: Бухаров, Васильева, Мареева

МПК: G09B 23/26

Метки: химических, веществ, структуры, модель

...связи в органических соединениях. Двойные или тройные связи демонстрируют с помощью пружины.Недостатком шаростержневых моделей является использование в качестве межатомных связей стержней ипи пружин, не позволяющих в ходе лекций демонстрировать изменение длины межатомной связи или валентного угла без переналадки модели, Кроме того, каждому веществу требуются свои (определенной длины) стержни и пружины. Формула изобретений МОДЕЛЬ СТРУКТУРЫ ХИМИЧЕСКИХ ВЕЩЕСТВ. состоящая из шаров и соединительных элементов в виде гибких гофрированных цилиндров, отличающаяся тем, что, с целью расширения диапазона возЦелью изобретения является расширение диапазона возможностей при демонстрации моделей. структуры химическихвеществ, повышение...

Способ определения параметров фронтальной облачности

Загрузка...

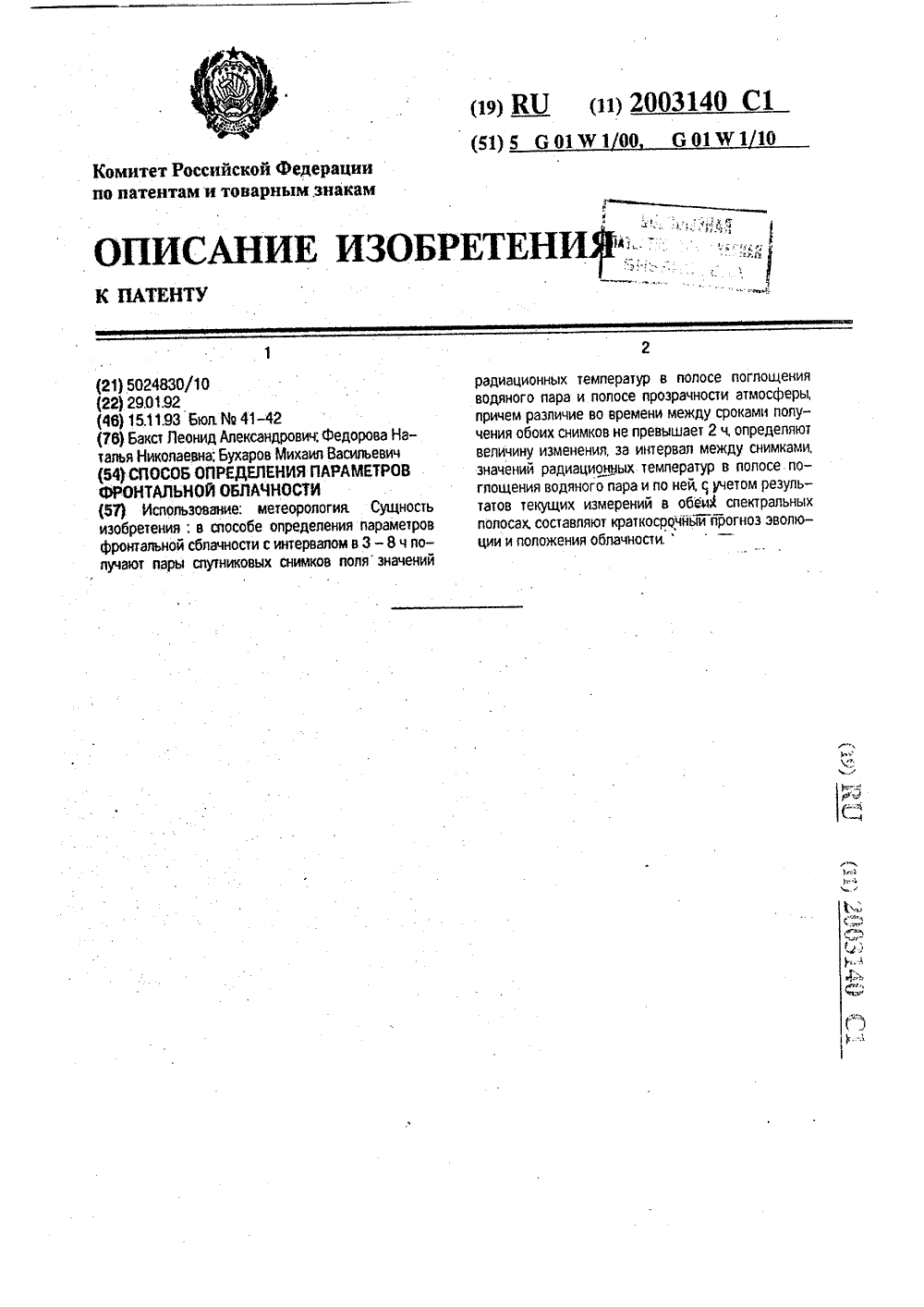

Номер патента: 2003140

Опубликовано: 15.11.1993

Авторы: Бухаров, Федорова, Бакст

МПК: G01W 1/00, G01W 1/10

Метки: фронтальной, облачности, параметров

...съемок в обеих полосах ИК-диапазона не должны превышать 2 ч для того, чтобы на погрешность совместного анализа этих двух видов информации не оказывало заметное влияние эволюция их параметров;Определение изменения (за время между съемками) значений радиационных температур в полосе поглощения водяного пара является основой для нахождения различных параметров фронтальной облачности, Это экспериментально установлено заявителем в процессе анализа информации, поступающей в гидрометцентр от разл ичн ых типов спутниковой метеорологической аппаратуры.Экспериментально также установлены и приведенные количественные критерии, 15 30 35 40 спутниковой съемки в тех же двух полосах 45 50 5 10 20 25 справедливость которых подтверждена заявителем на...

Способ составления долгосрочного прогноза погоды

Загрузка...

Номер патента: 2002282

Опубликовано: 30.10.1993

Авторы: Алимов, Бухаров

МПК: G01W 1/00

Метки: долгосрочного, погоды, составления, прогноза

...проводились в прошлом, о пределах найденных дней-аналогов.Необходимым и достаточным условием для реализации предложенного способа является наличие архивов ежесуточных значений метеорологических параметров эа период не менее 40 лет, а также данных об эфемеридах небесных тел за этот же период и на год прогноза, Все перечисленные материалы в настоящее время имеются и могут быть получены соответственно из архивов метеорологической информации, поступающей о Гидрометцентр и ВНИИГМИ МЦД, а также из регулярно публикуемого "Астрономического ежегодника".Способ поясняется чертежом, на котором представлена обобщенная блок-схема последовательности реализации способа долгосрочного прогноза. Цифрами обозначены: 1 - сеть пунктов измерения и...

Способ определения скорости приводного ветра

Загрузка...

Номер патента: 2000583

Опубликовано: 07.09.1993

Автор: Бухаров

МПК: G01W 1/08

Метки: ветра, приводного, скорости

...периферии конвективной ячейкиявляется относительно узкой и не превышает этих размеров, Одинаковость размеровучастков необходима для получения единого пространственного масштаба, с которымскорость ветра определяется для разныхучастков периферии конвективной ячейки,Время. в течение которого необходимопроводить измерения в трех различных участках периферии конвективной ячейки, недолжно превышать 3-5 мин, т, к., в противном случае, из-эа изменения температурыатмосферы размеры конвективной ячейкимогут увеличиться, либо уменьшиться и, соответственно, во всех трех участках синхронно может измениться значение чк.Предложенный способ позволяет определять скорость приводного ветра не толькона периферии конвективных ячеек, где ветер максимален, но...

Способ определения текучести полимеров

Загрузка...

Номер патента: 1830478

Опубликовано: 30.07.1993

Авторы: Бухаров, Баталова

МПК: G01N 11/04

Метки: текучести, полимеров

...неЭскиз приспособлния текучести пластичертеже., как это требуется в й при этом является рины канала определярных сил (поверхновой угол смачивания) и на течение в канале.тановлено, что для альной является шиЦель изобретения - упрощение процесса измерения и повышение точности определения показателя текучести материалов в процессе переработки.При достаточно больших размерах канала, параметр - = сопи, что в критериальной форме характеризует текучесть материала при переработке. Получаем, что измеряемая величина не зависит от средств измерения.Метод позволяет одним измерением решить задачу получения любой, наперед заданной текучести за счет выбора необходимого числа каналов, Изготовление прямоугольных каналов в пресс-форме значительно...

Стабилизатор для синтетического изопренового каучука и способ его получения

Загрузка...

Номер патента: 1816752

Опубликовано: 23.05.1993

Авторы: Жаркова, Хусаинов, Гильманова, Карп, Кадырова, Мукменева, Чугунов, Лиакумович, Вольфсон, Бухаров

МПК: C08K 5/13, C07C 39/12, C07C 39/06 ...

Метки: синтетического, каучука, стабилизатор, изопренового

...соотношение 1: 1,5) в 4 мл зтанола нагревают в запаянной ампуле при 200 С 4 ч. Растворитель отгоняют и получают продукт следующего состава, мас,:Агидол50,1 Ионол 14,4 Бисфенол 31,0 Стильбенхинон 4,5 П р и м е р 5, Смесь продуктов по примеру 4 нагревают в условиях примера 1, получают продукт следующего состава, мас. %:Агидол50,3Ионол 15,1 Бисфенол 30,2 Стильбенхинон 4,4 П р и м е р 6. Смесь продуктов по примеру 4 нагревают в 5 мл диметилформамида в запаянной ампуле при 170 С 5 ч, Растворитель удаляют и получают продукт следующего состава, мэс, :Агидол49,7 Ионол 16,0 Бисфенол 29,9 Стильбенхинон 4,4(молярное соотношение 1: 2) в 8 мл ацетоНитрила нагревают в запаянной ампуле 180 С 6 ч. Растворитель отгоняют и получают продукт...

Факельный воспламенитель форсажной камеры авиационного турбореактивного двигателя

Загрузка...

Номер патента: 1812327

Опубликовано: 30.04.1993

Авторы: Алмоян, Бухаров, Гойхенберг

МПК: F02K 11/00

Метки: воспламенитель, факельный, двигателя, турбореактивного, форсажной, авиационного, камеры

...10-15стартового секундного расхода воздуха)обеспечивается устойчивое горение, запускфорсажной камеры и надежность конструкции воспламенителя турбореактивного двигателя в высотных условиях, при давлении в. форсажной камере 0,2-0,15 ата. Это позволяет значительно улучшить боевые качествасамолетов,На чертеже показан общий вид факельного воспламенителя,Факельный воспламенитель состоит изкорпуса 1 с входным патрубком 2, Внутрикорпуса расположена рубашка камеры 3,электрическая свеча 4, топливная форсунка5 и выхлопное сопла б. На входном патрубке 2 размещен кислородно-воздушный смеситель 7, состоящий из камеры смешения 8 и2-х каналов, центрального 9 для подачи воздуха и бокового 10 для подмешивания кис 5 лорода.Воздух, подаваемый из...

Способ определения состояния ледяного покрова

Загрузка...

Номер патента: 1788487

Опубликовано: 15.01.1993

Авторы: Спиридонов, Никитин, Бухаров

МПК: G01W 1/08

Метки: покрова, ледяного, состояния

...области морского льда с близкими (по соотношению льдов разного возрастного состава и их частной сплоченности) характеристики изображаются как однотонные области, Тон этих областей зависит в основном от динамики изменения толщины молодого льда, появления разводий, трещин и торосов, изменяющих частную сплоченность льдов разноо возрастного состава, Поэтому области льдов примерно одинакового возрастного состава, изображаемые на второй карте-схеме, на радиолокационных изображениях оказываются также однотонными и заметно контрастируют с областями льдов другого возрастного состава,Эта особенность радиолокационных (атакже частично и радиометрических) изображений позволяет однозначно выделять, на полученных текущих изображениях од нотонные...

Вибробашмак

Загрузка...

Номер патента: 1788214

Опубликовано: 15.01.1993

Авторы: Бухаров, Селезнев, Ветланд, Петров

МПК: E21B 33/16

Метки: вибробашмак

...канала с одновременнь 1 м уменьшением объема разбуриваемых деталей,Поставленная цель достигается тем, что генератор гидравлических импульсов выполнен в виде набора размещенных по оси корпуса отдельных кольцевых камер с впускными и выпускными отверстиями и помещенного в каждой из камер шарика в возможностью поочередного перекрытия им выпускныхотверстий, причем последние каналом,На фиг, 1 изображен полуразрез вибробашмака; на фиг, 2 - сечение А-А на фиг:1; на фиг. 3 - сечение Б-Б на фиг, 1.Вибробашмак состоит из полого корпуса 1 с выпускными отверстиями 2. Внизу:к корпусу 1 крепится направляющая насадка 3, По оси корпуса 1 размещается набор отдельных кольцевых камер, образованных стия 5 в камеры, Каждая камера состоит из обоймы 6,...

Делитель потока

Загрузка...

Номер патента: 1781470

Опубликовано: 15.12.1992

Авторы: Майер, Кириков, Бухаров, Флерко

МПК: F15B 11/22

Метки: потока, делитель

...20 1 ЕР +БР, К" 50 17 и соответственно кромками 18 и 19 кор пуса гидрораспределителя 11. В"нейтральной позиции золотника 17 его кромки 15 и 16 и кромки 18 и 19 корпуса гидрораспределителя обеспечивают равное гидравличеосуществления раздельного управления гйдродвигателями исполнительных органов,Поставленная цель достигается тем, что делитель потока, содержащий корпус с каналом подвода, двумя каналами отвода, в котором коаксиально размещены втулки с образованием полостей подвода, сообщенныхчерез дроссели с каналом подвода,и двух полостей отвода, сообщенных с соответствующими полостями подвода через переменные дроссели, образованные эластичным цилиндрическим запорным элементом, установленным между втулками, согласно изобретению снабжен...

Микрогэс

Загрузка...

Номер патента: 1780551

Опубликовано: 07.12.1992

Авторы: Матвеев, Бухаров, Амиров, Середин, Тамадаев

МПК: F03B 13/00

Метки: микрогэс

...малых ГЭС и МкГЭС показал, что решетки водозабора частот засоряются и их очистка, особенно в дождливую погоду. создает определенные трудности, В вышеперечисленных МкГЭС Киргизского НИОЭ оголовок водозабора выполнен в виде цилиндра, а Ленинградского СКБ "Гидромаш" - в виде прямоугольной коробки, покрытой сеткой. В предлагаемой конструкции для увеличения поверхности и промежутка времени между очистками оголовок водозабора выполнен "пакетным". Пакет составляется из нескольких более узких коробок, покрытых сеткой, Коллектор, на котором собирается пакет из этих коробок, может быть прямоугольной формы или в виде цилиндра, Для составления "пакета" на коллекторе выполняются окна с пазами, а на основаниях коробок - полочки, Каждая отдельная...

Устройство для диагностирования троированных дискретных схем автоматики

Загрузка...

Номер патента: 1772783

Опубликовано: 30.10.1992

Авторы: Гордиенко, Усик, Бухаров

МПК: G05B 23/02

Метки: автоматики, троированных, дискретных, диагностирования, схем

...ее работы и состоянии на данном такте. Он может быть выполнен, например, на интегральных схемах типа К 155 РУ 5 (4),Блок 14 индикации предназначен для отображения результатов диагностирования при считывании информации из матричного запоминающего блока 13. Он мажет быть выполнен на светодиодах, загорание которых происходит при срабатывании соответствующих дискретных элементов, например триггеров.На фиг, 1 тактовые выходы распределителя управляющих импульсов 1 соединены с соответствующими управляюьцими входами коммутатора 2, инФормационный вход которого соединен с выходом источника питания 3, а выходы являются выходами устройства для подключения к выходам состояния трех дискретных схем электроавтоматики 5 и соединены с соответствующими...

Установка для получения гранул

Загрузка...

Номер патента: 1768270

Опубликовано: 15.10.1992

Авторы: Селезнева, Блаженков, Сергеев, Бондаренко, Клименко, Филиппов, Савостин, Сонин, Городов, Хохлов, Аметистов, Жирков, Бухаров, Коваленко

МПК: B01J 2/06

Метки: гранул

...26, нагреватель 27, стакан с сетчатым дном 28, теплоизолированную емкость для замораживания капель 29.На фиг,5 изображен сублиматор, который содержит обечайку 30, тепловые экраны 31, экран с жалюзи 32, камеры сублимаций 33, камеру десублимации 34, нагреватели 35, поддоны для сушки гранул 36, сетчатые крышки поддонов 37. конденсатор 38, азотную ловушку 39, вентили для слива конденсага 40 и 41,Установка работает следующи образом.Раствор заливается в заправочный бак .4 и под давлением, создаваеглым баллоном 10. либо компрессором 9 перетекает через систему фильтров 15 в расходный бак 16. После заполнения расходного бака газовая ма. истраль к заправочному баку перекрывается и бак соединяется с атмосферой. Под действием давления раствор из...

Способ получения 2, 6-ди-(трет-бутил-4-(3, 5-ди-трет-бутил-4 оксибензилиден)-2, 5-циклогексадиен-1-она

Загрузка...

Номер патента: 1766903

Опубликовано: 07.10.1992

Авторы: Кирпичников, Зырянова, Пантух, Бухаров, Лиакумович, Кадырова, Жаркова, Рутман, Мукменева

МПК: C07C 50/08

Метки: оксибензилиден)-2, 6-ди-(трет-бутил-4-(3, 5-циклогексадиен-1-она, 5-ди-трет-бутил-4

...до оранжево-кра ного, атакже методом токослойной хроматографии в системе бензол:гексан (объемное соотношение 1:1),50 В качестве органического растворителяберутодноатомные спирты, такие кпропанол, изопропанол, бутанольлы, октанолы, циклогексанол;55 насыщенные алифатические у.леводсроды: циклогексан, октан, декан;ароматические углеводороды, 1,акие какбензол, толуол, ксилол, изопропигбензол,хлорбензол;нитрилы: ацетонитрил, бутиротрил;45 50 55 амиды кислот; диметилформамид, диметилацетамид и другие растворители.Структура полученного предлагаемым способом гидрогальвиноксила была подтверждена методами ПМР- и ИК-спектроскопии и элементным анализом.Выход гидрогальвиноксила составляет 70-78. Выход бисфенола АГ80-91.Следующие примеры...

Установка для подводной добычи конкреций

Загрузка...

Номер патента: 1761957

Опубликовано: 15.09.1992

Авторы: Аврутов, Рудаков, Бухаров, Макаренко, Истошин, Смирнов

МПК: E21C 50/00

Метки: подводной, добычи, конкреций

...патентным источникам информации и выбранный из перечня аналогов прототип позволили выявить отличительные признаки в заявленном техническом решении, следовательно, заявленное устройство удовлетворяет критерию изобретения "новизна", а проведенный заявителем дополнительный поиск известных технических решений с целью обнаружения в них признаков, сходных с признаками отличительной части формулы заявленного технического решения, и сравнения свойств заявляемого и известных технических решений, обусловленных наличием в них указанных признаков, показал, что, во-первых, не все признаки отличительной части формулы найдены в известных технических решениях, во-вторых, сопоставительный анализ свойств, обусловленных наличием некоторых отличительных...

Способ направленного бурения скважин

Загрузка...

Номер патента: 1740603

Опубликовано: 15.06.1992

Авторы: Бухаров, Собашников, Кругликова, Кругликов

МПК: E21B 7/04

Метки: бурения, скважин, направленного

...осуществляют постоянныйконтроль местоположения ее забоя ивеличины его отклонения от проектного положения, для чего вокруг устьяскважины предварительно устанавливают сейсмоприемники, с их помощью регистрируют импульсы от отклоняющегоэявйентв, сравнивают между собой моменты прихода одиого и того же сигнала к упомянутым сейсмоприемнйками по времени прихода сигнала определяет направление отклонения скважинот проектного положения, в зависи- . мбсти от которого изменяют место приложения усилия От отклоняющего элемента, при этом в качестве последнего используют подпружиненный ударник с мрвповиком, а сейсмоприемники располагает на одинаковом расстоянии от устья скважины,На Фиг.1 представлен схематически процесс направленного бурения в...
