Боташев

Устройство для восстановления несущей частоты сигналов квадратурной амплитудной манипуляции

Загрузка...

Номер патента: 1830631

Опубликовано: 30.07.1993

Авторы: Боташев, Пархоменко

МПК: H04L 27/06

Метки: манипуляции, восстановления, сигналов, амплитудной, несущей, частоты, квадратурной

...расстройки р) имеет вид, показанный на фиг,2,Данная зависимость Я(р) приведена для случая приема сигнала КАМ - 16. Точками на оси абсцисс показаны устойчивые положения схемы фазовой автоподстройки частоты, При этом, точками истинного захвата по фазе являются точки - 900; 00; +90 и т.д. (в силу квадрантной симметрии ансамбля КАМ), Во всех случаях захвата управляющее напряжение на выходе первого фильтра нижних частот будет равно нулю.Если первый фазовращатель 6 обеспечивает фазовый сдвиг на угол -а, а второй фазовращатель 7 обеспечивает фазовый сдвиг на угол +й, то всегда можно выбрать такие значения а, что по значениям напряжений на выходах второго фильтра нижних частот 8 и третьего фильтра нижних частот 9, можно судить, является ли...

Демодулятор сигналов четырехпозиционной фазовой манипуляции

Загрузка...

Номер патента: 1829123

Опубликовано: 23.07.1993

Авторы: Пархоменко, Боташев

МПК: H04L 27/22

Метки: четырехпозиционной, фазовой, демодулятор, манипуляции, сигналов

...на вход фильтра 10, представляющего собой интегрирующее звено первого порядка, и, затемпреобразованный сигнал, воздействуя науправляемый генератор 11, обеспечиваетсинхронизацию петли фазовой автоподстройки частоты, Поскольку петля фазовой автоподстройки частоты второго порядкаобеспечивает отслеживание статическойфазовой и частотной ошибки с нулевой погрешностью, то, после установления процессов в схеме, постоянная составляющаясигнала Яз на выходе вычитателя 9 будетравна нулю. Приравнивая выражение (7) кнулю, несложно видеть, что решение полученного уравнения имеет вид:Р =-ф/2 (8)Подставляя решение(8) в выражение(4),можно увидеть, что фазовая погрешностьфазовращэтеля поровну распределяетсямежду синфазным и квадратурным каналами...

Демодулятор фазоманипулированных сигналов

Загрузка...

Номер патента: 1826139

Опубликовано: 07.07.1993

Авторы: Пархоменко, Боташев, Шеляпин

МПК: H04L 27/22

Метки: сигналов, демодулятор, фазоманипулированных

...быть представлен в виде А Сов( +2 ггпу З, = 2(1+К)+ агс 19 К) + п 1+ Кп 2 (6)Сигнал 5, поступает на вход решающего блока 11,Поскольку функция решающего блока11 состоит в определении знака сигнала наего входе в отсчетные (тактовые) моментывремени, то дополнительный амплитудныймножитель /1 .не оказывает влиянияна его работу.Вместе с тем, полезный сигнал в выражении (6) приобрел фазовый сдвиг агст 9 К,приводящий к ухудшению вероятностиошибки в символе на выходе решающегоблока 11. При этом следует подчеркнуть, чтоэто ухудшение зависит только от К,Исходя из вышеизложенного, можно записать выражение для вероятности ошибкив символе на выходе решающего блока 11 вследующем виде:Ре = (1-его 1 ф 5 п( у1 - ,. 7 г2Р)Величину К необходимо выбрать...

Приемщик фазоманипулированных сигналов

Загрузка...

Номер патента: 1811025

Опубликовано: 23.04.1993

Авторы: Пархоменко, Боташев, Гончаров

МПК: H04L 27/22

Метки: приемщик, фазоманипулированных, сигналов

...бывшее до скачка фазы. Такесли произошел скачок фазы на 90 О, то на выходе порогового блока 11 в течение времени 1 Бз будет присутствовать высокий уровень сигнала, в то время как на выходе порогового блока 10 сохраняется низкий уровень сигнала.Сигнал с выходов пороговых блоков 10 и 11 поступает на счетные входы асинхронных Т - триггеров 12 и 13, работающих по передним фронтам счетных импульсов. Пусть в начальный момент триггеры 12 и 13 установлены в нулевое состояние, тогда, в рассматриваемом нами случае, триггер 13 переключается в единичное состояние, а триггер 12 сохранит свое нулевое состояние.Скачки фазы несущей вызывают соответствующую смену информации на выходах демодулятора 5 (см. таблицу).1811025 роговый блок и первый триггер,...

Устройство сдвига фазы на 90

Загрузка...

Номер патента: 1800386

Опубликовано: 07.03.1993

Авторы: Пархоменко, Боташев

МПК: G01R 25/04

Метки: фазы, сдвига

...непосредственно, а через управляемый усилитель 10.Пусть в начальный момент времени на выходе второго интегратора 9 присутствует нулевое напряжение, т.е, на управляющем 5 входе усилителя 10 присутствует нулевой уровень, В этом случае коэффициент усиления управляемого усилителя 10 равен 1 и, следовательно, на выходе устройства повторяется сигнал Оз с входа усилителя 10: 10 Подставляя выражение (5) в равенствоО= А.сов Л р зп во т. Данная ситуация показана на векторной диаграмме на фиг.З, При этом на выхо дах второго и третьего сумматоров 4 и 5 появляются сигналы О 4 и О 5, определяемые правилами и показанные в виде векторов на фиг,З,В силу неравенства амплитуд сигналов 30 Овх и Оз (см. фиг.2) вектОРы О 4 и О 5 неоРтогональны(см. фиг.З),...

Синхронно-фазовый фильтр

Загрузка...

Номер патента: 1798889

Опубликовано: 28.02.1993

Авторы: Шеляпин, Боташев, Пархоменко

МПК: H03H 7/01

Метки: синхронно-фазовый, фильтр

...уровня к высокому); на его тактовом входе, Сигналы нэ выходах О- триггеров 23 и 24 представлены на фиг.2 е и ж, соответственно, Видно, что при ЛвО, на выходе О-триггерэ 23 формируется высокий логический уровень, а на выходе О- триггера 24 - низкий, П ри Л и0 высокий уровень формируется на выходе 0-триггера 24, а низкий - нэ выходе О-триггера 23. После вычитания полученных сигналов в вычитателе 25 сигнал на его выходе имеет вид фиг.2 з. Видно, что сигнал на выходе вычитателя 25 содержит информациго о знаке частотного рассогласования устройства,В то же время сигналы (7) и (8) поступают нэ входы соответствующих квадраторов 8 и 9, Пренебрегая для простоты шумом, навыхода квадрэтороо 8 и 9 имеем 5 с=А соз Ло)с, (12) 5 =А эи Ла)с (13) После...

Способ определения отношения сигналшум и устройство для его осуществления

Загрузка...

Номер патента: 1798738

Опубликовано: 28.02.1993

Авторы: Боташев, Пархоменко

МПК: G01R 29/26

Метки: сигналшум, отношения

...фазы 13, Выходы сумматора 16 и вычитэтеля 17 соединены соответственно с первым и вторым входами второго перемножителя 15, выход которого является первым выходом удвоителя фазы 13,Фазоеращатель 6 обеспечивает формирование фазового сдвига, равного 90 О.Усилитель 18 имеет коэффициент передачи по напряжению, равный 2,Устройство работает следующим образом,М-позиционный ФМ сигнал, определяемый в соответствии с выражением (1)-(3) поступает на объединенные входы фазовых детекторое 4 и 5 (фиг.1), на другие входы которых поступают, соответственно, колебание Яоп 1 с выхода управляемого генератора 7, и колебания Яоег с выхода фазоеращателя на 90 С, Сигналы Я и Яо на выходах фазовых детекторов 4 и 5 определяются в соответствии с выражением (5), э...

Демодулятор фазоманипулированных сигналов

Загрузка...

Номер патента: 1786681

Опубликовано: 07.01.1993

Авторы: Пархоменко, Боташев

МПК: H04L 27/22

Метки: сигналов, фазоманипулированных, демодулятор

...нижних частот 12 и поступает напороговый блок 13. Порог срабатывания пороговых блоков 13 выбирается в интервале20 0-1 и может составлять 1/2. Так как посоянная составляющая сигнала на выходе третьего фильтра нижних частот 12 не превышаетустановленного порога (в случае биений), топороговый блок 13 производит запуск гене 25 ратора линейно изменяющегося напряжения 14; который через сумматор 15перестраивает генератор 5; управляемыйнапряженйем, в ййтервале"неопределенйо сти по чаСтоте.30После достиженияпетлей ФАПЧ синхронного состоянияфазовая ошибка р О, аследовательно, Яа- Постоянйая составляющая Яь с выходатретьего "фильтра ниж-них 12 поступает в пороговый блок 13, где35 превышает устаноаленныйпорог 1/2 и через...

Затворное устройство входного оголовка глубинного водовода

Загрузка...

Номер патента: 1777616

Опубликовано: 23.11.1992

Авторы: Глоба, Боташев, Атабиев, Ахматов, Анахаев

МПК: E02B 7/20

Метки: глубинного, водовода, оголовка, входного, затворное

...конструкция затворного устдройства позволяет повысить скоростьподъема затвора, а следовательно, инадежность затворного устройства.Выполнение герметичного полого кожуха отдельными секциями по длине тяги позволяет регулировать величинунеобходимого подъемного усилия.Выполнение герметичного полого кожуха сборным, с возможностью отсоединения. позволяет повысить технологичность производства работ по его мон5 177тажу путем изготовления отдельныхэлементов секций в заводских условиях,Подключение к верхней части кожухакомпрессора и устройство в нижнейчасти кожуха выпускного и впускногоклапанов позволяет регулировать скорость приложения подъемной силы кзатворному устройству, а также самувеличину подъемной силы от максимальной (герметичный полый...

Демодулятор фазоманипулированных сигналов

Загрузка...

Номер патента: 1775870

Опубликовано: 15.11.1992

Авторы: Боташев, Пархоменко

МПК: H04L 27/22

Метки: демодулятор, сигналов, фазоманипулированных

...Выход фильтра 6через переключатель 9 соединен со входом управляемого генератора 11. Выходперемножителя 5, через последовательно соединенные третий ФНЧ 8 и блок выборки-хранения 10 соединен с управляющим входом фаэовращателя 12. Выход управляемого генеоатора 11 соединен со вторым входом фазового детектора 1 непосредственно, а со вторым входом фазового детектора 2 - через фазовращатель 12. Выход ФНЧЗ через решающий блок 7 соединен с выходом демодулятора.Фазовращатель 12 является регулируемым: при изменении напряжения на его управляющем входе, создаваемый им фазовый сдвиг меняется в пределах 90 + рре. При атом диапазон регулирования фазы выбирается таким, чтобы существовала возможность компенсации погрешностифаэовращателя...

Модулятор фазоманипулированных сигналов

Загрузка...

Номер патента: 1771077

Опубликовано: 23.10.1992

Авторы: Боташев, Пархоменко, Шеляпин

МПК: H04L 27/20

Метки: модулятор, фазоманипулированных, сигналов

...сигналы А, В, С на соответствующих выходах преобразователя 1, а выходными - синхронные телеграфные сигналы Х 18, Х 19, Хго, Х 21 с выходов соответствующих блоков согласования уровня 18-21,Как видно из фиг, 1, на сумматор 24 поступает сигнал Х 18, а также сигнал Хго, прошедший через аттенюатор 22 с коэффи 1 Г 2циентом передачи -2-, и сигнал Х 21, прошедший через аттенюатор 23 и инвертор 9. Следовательно, сигнал Х 24 на выходе сумматора 24 можно записать в видеХг 4=Х 18+ -1 г Хго- -1 г Хг 1.Г 2 /2(6)Аналогично, сигнал Х 25 на выходе сумматора 25 имеет вид Х 25=Х 19+ -у. Х 20+ -у. Х 21.А Л(7)Генератор 5 формирует на своем выходе напряжение вида5 Яс= сов(аь т + р), (8)где ао - несущая частота ФМ-сигнала;р- начальная фаза.Фазовращатель 6...

Устройство восстановления несущей частоты сигналов шестнадцатипозиционной квадратурной амплитудной манипуляции

Загрузка...

Номер патента: 1758908

Опубликовано: 30.08.1992

Авторы: Боташев, Пархоменко

МПК: H04L 27/32

Метки: сигналов, частоты, манипуляции, амплитудной, квадратурной, несущей, восстановления, шестнадцатипозиционной

...01 эав 3и 4ЕСЛИ СИГНВЛ ЯГьНа ВЫХОДЕ БТ 01)ОГО ПОЛОСОГього фИЛЬТра 2 ИМ 88 Т БИД10 зо"-саз мот, (2)та тоГда из Выходах первоГО лтьтэа икньлхчастот 5 и .араго фильтра нижних частот 6Выдел я ются наГ ряжГия, Гроп Орцланал ьныеС О1 ц (А. -;,-) и(В+ ), соответственно, по которьмБ первом ГороГОРОм блоь,8 7 и )тОГ)ол п 01 эоГаоам блоке ь.) принимаются 1)еш 8 иия 0 переданных силва)ах А; С и В; О,Таким образом, Б Огсутстоии ошибок иа20 П 8 ьЭООи БЬходе П 8 ОООГО П 01)ОГОБОГО боа 7имеем сиГПэл А, ььа Бт 01)оБьхаД 8 пероОГОпорогового блока 7сигнал С; на первомВыходе отаэоГО поь)ОГОБОГО блока Д - сигаГВ, нз БтОГ)аь БыхОД 8 ВтОГ)ОГО пораГОВОГО25 блока 6 сигналь О,Тогда иа Вььходах второго 16 и третьего17 сумматоров сьипалы будут иметь Вид: (А+С О+ -...

Демодулятор сигналов квадратурной амплитудной манипуляции

Загрузка...

Номер патента: 1758899

Опубликовано: 30.08.1992

Авторы: Боташев, Пархоменко

МПК: H04L 27/38

Метки: амплитудной, манипуляции, сигналов, квадратурной, демодулятор

...что фазовая ошибка мала нстолько, что выполняются условия 5А=А;В=В;= С, 6)Тогда с учетом выражений (3) - (6) сиг нал 51 о на выходе третьего сумматора 10 будет иметь вид 51 о =(2,5+ АС+ ВР) з 1 п р, (7) 45312 = (2 -- + ( - + - )(1 - К 3 и ф+КАС ВО2 2 2+( - + - )(-К+1) соз р, (8)ВС АО2 2 50где К - крэффлциент передачи (усиления)усилителя напряжения 15.После фильтрации шумовых компонент, навыходе третьего фильтра нижних частот 16формируется сигнал Б)в вида 51 Б = (2 -- ) э 1 п.К2(9) 15После низкочастотной фильтрации сигнала 51 о в фильтре петли ФАПЧ 7, на втором входе четвертого сумматора 11 присутствует напряжение (при малых р), пропорциональное в 3 п р,. т.е. через второй вход 20 четвертого сумматора 11 петля ФАПЧ будет...

Демодулятор фазоманипулированных сигналов

Загрузка...

Номер патента: 1748278

Опубликовано: 15.07.1992

Авторы: Боташев, Пархоменко

МПК: H04L 27/22

Метки: демодулятор, фазоманипулированных, сигналов

...Зи не превышает уссоответственно. тановленный порог, то на выходе пороговогоустройства 11 формируется сигнал низкого2+1 К 50 логического уровня, открывающий ключ 21.Зи" соз( +2 Ьа 1), (4) При этом сигнал высокого уровня с выходаО-триггера 20, через ключ 21, поступает наМЯсц - з 1 п (+ 21 Ьт). вход интегратора 22, выходное напряжениеМ которого начинает нарастать, вызывая, черезИэ выражений(4) видно, что при кратно сумматор 13, увеличение частоты управлявсти фазовой манипуляции, равной 1, (что со мого генератора 14. После того, как расстройответствует числу позиций ФМ 2), сигналыка по частоте станет меньше полосы захвата,на первом и втором выходах 1-,го БФССО 7 петля ФАПЧ перейдет в синхронное состояне имеют составляющей; связанной с...

Устройство формирования квадратурных сигналов

Загрузка...

Номер патента: 1737730

Опубликовано: 30.05.1992

Авторы: Пархоменко, Боташев, Шеляпин

МПК: H03L 7/18

Метки: сигналов, формирования, квадратурных

...это выражение в виде вания по закону К+з 1 п у,Одо-Аз 1 п( щ,1+ Щ 10 Как видно из таблицы, при любых знагде чениях у изменение амплитуды колебанияЛЪУЬж р, Ою от единицы меньше при работе управвд - ЛА ляемого усилителя 9, чем беэ него.1 ц Ф=Предлагаемое устройство являетсяна выходе перемножителяе еремножителя б получаем 15 принципиально широкодиапаэонным по ча. сигнал стоте и, кроме того, может работать в широОб=О 90 хОР =А 1 п(0301+ 4 соэ Озсд, ких пределах температур, влажности и т.дП Ф ра 7 имеем:После Фильтра имеем: поскольку любые изменения фазового сдви 1 га фиксированного фазовращателя 1 (уводяОт =-у А зп ф 20 щие его от значения 90 О) немедленнооде фильтра 7 форми- компенсируются в цепях предлагаемого усПоскольку на выходе фильтра...

Приемник фазоманипулированных сигналов

Загрузка...

Номер патента: 1713116

Опубликовано: 15.02.1992

Авторы: Пархоменко, Гончаров, Боташев

МПК: H04L 27/233

Метки: сигналов, приемник, фазоманипулированных

...фазы на первых входах ФД 6 и 7 присутствуют квадратурные сигналы, полученные снятием манипуляции, При этом тор С, снимаемый с выхода БЗ 4, еще сохраняет свое положение, бывшее до скачкафазы,Если произошел скачок фазы на 90(фиг, 2, .б), то на выходе второго ПБ 11 втечение времени 1 БЗ будет присутствоватьвысокий уровень, в то время как на выходепервого ПБ 10 сохранится низкий уровень,Напряжение с выходов ПБ 10 и ПБ 11 посту.10 1 20 30 40 45 50 55 пает на счетные входы асинхронных Т-триггеров 12 и 13, работающих по передним фронтам счетных импульсов.Пусть в начальный момент триггеры 12 и 13 установлены в нулевое состояние. Тогда в рассматриваемом случае второй триггер 13 переключится в единичное состояние, а первый триггер 12...

Демодулятор трехпозиционных фазоманипулированных сигналов

Загрузка...

Номер патента: 1713115

Опубликовано: 15.02.1992

Авторы: Боташев, Пархоменко

МПК: H04L 27/233

Метки: сигналов, фазоманипулированных, демодулятор, трехпозиционных

...4- Я - Яа1 ГЗ, 12 2 13 2 жК 1 2 ЖК- -- соз2 3 2 3-- зи 3 2 ЖК 1 2 лК2 3 2 3 Воспользовавшись тригонометрическими формулами приведения, получаем: Сигналы Я 4, Яз, Яа. поступающие на входы решающего блока 1 и схемы 2 восстановления посылок, имеют фазовые сдвиги соответственно 2400, 120 и 0.Работу решающего блока 1 рассмотрим по векторной диаграмме (фиг, 4), Сплошными линиями показаны зоны оптимального принятия решения о передаваемом троичном символе. Сигнал Яа поступает на вход компаратора с нулевым порогом 29, на прямом выходе которого формируется логическая единица, при 3 и 30 эта зона2 Квыделена на фиг, 4 вертикальной штриховкой. Сигнал Я 4 поступает на вход компаратора 27 с нулевым порогом, на инверсном выходе которого...

Когерентный демодулятор фазоманипулированных сигналов

Загрузка...

Номер патента: 1688444

Опубликовано: 30.10.1991

Авторы: Пархоменко, Боташев

МПК: H04L 27/233

Метки: когерентный, фазоманипулированных, демодулятор, сигналов

...8 е 9 выделяются двеодинаковые двоичные последовательности,амплитуда которых в 2 раза меньше, чем вслучае приема однократного ФМ-сигналаоптимальным приемником однократныхФМ-сигналов,ЛЕсли ур --- , то манипуляция фаза наО или л происходит между двумя абсолютЗл лными значениями фазы (+ - - ; -- )4ФПри этом на выходах фильтров 8 и 9выделяются две противоположные по знакупоследовательности, амплитуда которыхтакже в 7 раза меньше, чем в случае приемаоднократного ФМ-сигнала оптимальнымприемником однократных ФМ-сигналов,ЛПри этом, если рр = - , то при переда 4че символа "+1" на выходе перемножителя12 появится положительное напряжение1 1 1(так как дг - - = - ), и при передачеЧ 2символа "-1" также появится положитель-1 1ное напряжение (так...

Устройство для определения экстремумов функции

Загрузка...

Номер патента: 1661755

Опубликовано: 07.07.1991

Авторы: Гладилин, Боташев, Шашкин, Козелков, Пархоменко

МПК: G06F 7/04

Метки: функции, экстремумов

...появляется значение функции, не равное предыдущему,Кроме того, на входы элемента И 6 поступают сигналы с инверсного выхода второго разряда сдвигового регистра 4 и с прямого выхода третьего разряда сдвигового регистра 4, На. входы элемента И 7 поступают сигналы с прямого выхода второго разряда сдвигового регистра 4 и с инверсного выхода третьего разряда сдвигового регистра 4. На входы элемента И 8 поступают сигналы с прямых выходов третьего и второго разрядов сдвигового регистра 4, на входы элемента И 85 16 поступают сигналы с инверсных выходов второго и третьего разрядов сдвигового регистра 4.Таким образом, после прохождения управляющего сигнала по шине 11, появляются сигналы высокого уровня на выходе 13, если на выходах 12 значение...

Устройство для гидроабразивной обработки деталей

Загрузка...

Номер патента: 1590360

Опубликовано: 07.09.1990

Авторы: Долматов, Лелета, Яценко, Усенко, Боташев

МПК: B24C 5/04

Метки: гидроабразивной

...действие привод 4 мешалки 3, Работамешалки обеспечивает перемешивание обрабатывающей среды - абразивной суспензии 26,По командам системы 30 управленияпроизводят закрытие выходного отверстия 8 запирающим устройством 7, закрытие декомпрессионных клапанов 10и 28, последовательную подачу в полость 6 импульсной камеры 5 порцийгорючего газа (например, природногоацетилена, пропана и т.д,) и .сжатоговоздуха до заведомо установленныхдавлений. Соотношение доз горючегогаза и окислителя выдерживают близкимк стехиометрическому составу. После окончания наполнения следует команда на зажигание смеси искровым разрядом свечи 12. Горение смеси в замкнутом объеме 1 иэохорный цикл) сопровождается повышением давления продуктов сгорания в 6-9 раз в...

Способ улучшения полупустынных пастбищ и устройство для его осуществления

Загрузка...

Номер патента: 1558321

Опубликовано: 23.04.1990

Авторы: Сердечный, Филоненко, Боташев, Моторинский, Малиев

МПК: A01B 79/02, A01C 7/00, A01B 49/06 ...

Метки: пастбищ, полупустынных, улучшения

...глубиной 0,03 - 0,06 м, Глубина бороздки определена разностью диаметров кольчато-шпоровых катков и опорных колес и является оптимальной. Увеличение глубины бороздки вызывает засыпание семян и всходов песком, а уменьшение приводит к выдуванию семян высеянных трав. Одновременно кольчато-шпоровые катки выравнивают и уплотняют ложе бороздки. Этим обеспечивается подтягивание влаги к уровню нахождения семян высеваемых трав и точная глубина их заделки. Установленные на одной оси с кольчато-шпоровыми катками опорные колеса 6 катятся по дернине вдоль разрыхленной полосы почвы и не дают каткам углубляться более положенного. 5 10 15 20 25 30 35 40 45 50 Ширина разрыхленных полос составляет 0,28 - 0,30 м и подобрана с таким расчетом, чтобы...

Плотина из грунтовых материалов

Загрузка...

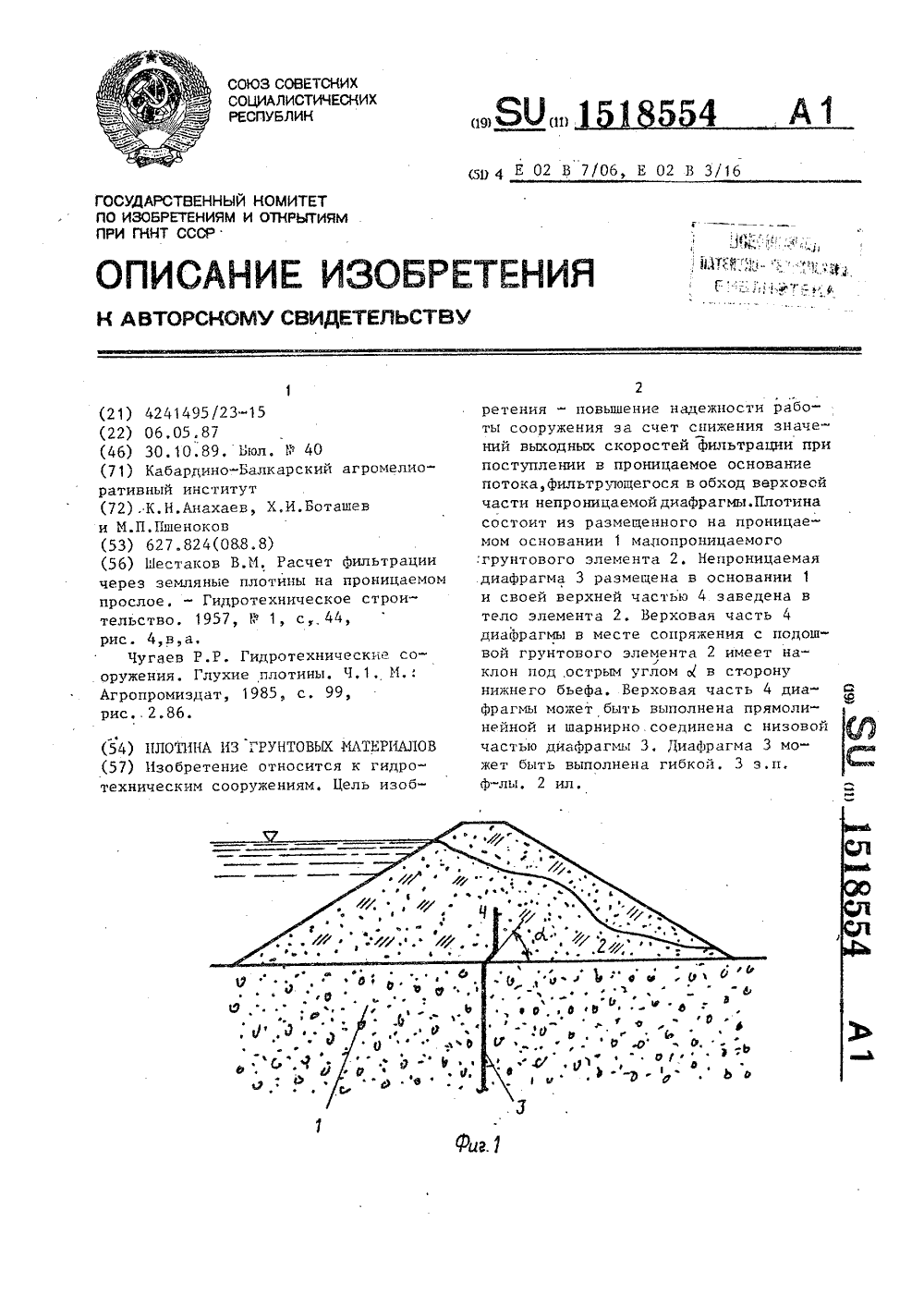

Номер патента: 1518554

Опубликовано: 30.10.1989

Авторы: Боташев, Пшеноков, Анахаев

МПК: E02B 3/16, E02B 7/06

Метки: плотина, грунтовых

...Я(90 ) и имеет наклон в 40осторону нижнего бьефа.Верховая часть непроницаемой диаФрагмы может быть выполнена прямолинейной (фиг, 2) и шарнирно соединена с непроницаеггойг диафрагмой 3 (Фиг.2), 45 расположенной в проницаеггом основал нии 1, а низовая часть диафрагмыможет быть выполнена гибкой. Грунтовой элемент 2 плотины считается малопроницаемым по отношенко к проницаемому основанко 1, если отноыение коэффициента фггльтрации его Кк коэффициенту фильтрации ироницаемого основания 1 (К,ос) составляет не более (002-0,05) (К/Ко (0,02-0,05), т.е. проницаемое основание 1 по огношению к малопроницаемому грунтовому элементу 2 практически является дренажем, Циафрагма 3 и ее верховая часть 4 считаются непроницаемыми, если отношение коэффициента...

Устройство для разделения профильного материала

Загрузка...

Номер патента: 1388200

Опубликовано: 15.04.1988

Авторы: Валеня, Селиванов, Мищенко, Кушнаренко, Тюрин, Боташев

МПК: B23D 15/04

Метки: профильного, разделения

...золотник распределителя 23,чем подключает камеру сгорания кмагистрали 24 и соединяет управляющую полость управляемого клапана 22с атмосферой. При э гом управляемыйклапан 22 отсоединяет камеру 14 сго-рания от атмосферы. Якорь электромагнита Э перемещает золотник распределителя 26, чем отсоединяет гид-равлическую полость 20 от слива.,Поступающая в камеру 14 сгорания горючая газовая смесь перемещает поршень 5, и вытесняемая этим поршнемрабочая жидкость из гидравлическойполости 20 поступает по магистралям9 и 18 в рабочие камеры силовых цилиндров 5, 12 и 13 и перемещает поршень 4, штоки 10 и 11 до момента,когда подвижный нож 3 и нож 7 прижима отрезаемой заготовки упрутся вотрезаемую заготовку 9, а нож 6 прижмет прокат 8 к...

Горизонтальная импульсная машина для резки проката

Загрузка...

Номер патента: 1240524

Опубликовано: 30.06.1986

Авторы: Яценко, Павлов, Боташев, Семенихин, Валеня

МПК: B23D 25/08

Метки: импульсная, горизонтальная, резки, проката

...сгорания 1, цилиндр расширения 2, в котором размецены два рабочих штока 3, несущие ииструмеи; иуа 11 оны 4, а также связанные иоными колоннами 5 шабогы 6. На шабогах 6 утаовлены матрицы. Каждая из матриц огоит из двух получатриц 7 и 8 В и аботах 6 выполнены направляющие 9, и которых установлены ио. луматрицы 8 с возможностью их перемещения в иаиразлении, перпендикулярном плоскости реза. Полуматрицы 8 жестко связаны со иггоками иневмоцилиидров 10. В иолуматрицах 7 и 8 располагается разрезаемая загтовка. Машина также снабжена упором 12 и гидроцилиидрами 13 для возврата рабочих штоков 3 в исходное положение. Горизонтальная импульсная машина работает следующим образом.Перед подачей заготовок в рабочую зону машины в пневмоцилиндры 10...

Камера сгорания импульсной машины для обработки металлов давлением

Загрузка...

Номер патента: 1207609

Опубликовано: 30.01.1986

Авторы: Александров, Гавришко, Яценко, Смородинский, Семенихин, Боташев, Комнатный, Крюченко

МПК: B21J 7/26, B21D 15/02

Метки: давлением, импульсной, сгорания, камера, металлов

...корпуса со стороны полостей 5 и 7 размещены соответственно впускной клапан 8 и впускной клапан 9 со свечой зажигания 10.Камера сгорания работает следующим образом.В исходном положении запирающий клапан 2 перекрывает перепускнойканал 3 и тем самым герметиэирует камеру сгорания, Затем открываются впускной клапан 9 и в полости 7 и 5 подается горючий,газ, Как только величина давления газа достигает заданной величины, его подача прекращается.и начинается подача сжатого воздуха через впускной клапан 8. При этом горючий газ из полости 5 вытесняется воздухом по каналу 6 в полостькамеры сгорания. Благодаря этому в полости 5 остается практически только воздух, а в полости 7 образуется топливная смесь с коэффициентом избытка воэдухао(=1. 5 10...

Горизонтальная импульсная машина для обработки металлов давлением

Загрузка...

Номер патента: 1088891

Опубликовано: 30.04.1984

Авторы: Боташев, Семенихин, Валеня, Мазниченко

МПК: B23D 25/08

Метки: давлением, импульсная, горизонтальная, металлов

...металлов давлениемсодержит корпус 1, на котором смонтирована камера 2 сгорания с запирающим устройством 3. В корпусе 1 рас"положен цилиндр 4 расширения в кото ром размещены два рабочих штока 5,несущих инструмент, К корпусу 1жестко прикреплены два шабота 6 сответными инструментами. На шаботезакреплены цилиндры 7 возврата рабачего штока. Штоки 8 цилиндров 7 име"ют жесткую связь с соответствующимирабочими штоками 5,2Машина снабжена магистралью 9подачи топлива, которая соединенас камерой 2 сгорания через впускнойклапан 10. Кроме ого, на камере2 сгорания смонтированы декомпрессионный клапан 1 1, служащий для герметизации камеры в момент наполненияи сгорания, а также свеча 12 зажигания. С магистралью 9 при помощитрубопроводов 13...

Гидравлическая кузнечно-прессовая машина с насосно аккумуляторным приводом

Загрузка...

Номер патента: 1076303

Опубликовано: 28.02.1984

Авторы: Семенихин, Мазниченко, Боташев, Яценко

МПК: B30B 15/30

Метки: аккумуляторным, кузнечно-прессовая, приводом, гидравлическая, насосно

...и свечи 20 зажигания. Сжатый воздух поступает от компрессора 21, а горючий газ - из газовой магистрали. Наполнительный бак 12 через впускной клапан 22 и регуля тор 23 давления соедивен с магистралью сжатого воздуха, он снабжен также выпускным кЛапаном 24. Сжатый воздух через регулятор 25 давления подведен и к возвратным цилиндрам 7. 60 ведущая к наполнительному баку 12,перекрыв аетс я,В исходном положении пресса впускные клапаны 16, 17 и 22 закрыты, авыпускные клапаны 19 и 24 открыты,Золотник распределителя 13 находится в нейтральном положении.Работа машины осуществляется вследующей последовательности.При включении электромагнита 14золотник распределителя 13 перемещается влево. Одновременно закрывается выпускной клапан 24, открывается...

Пневмоамортизатор

Загрузка...

Номер патента: 832164

Опубликовано: 23.05.1981

Авторы: Валеня, Божко, Садовский, Кононенко, Калинобродский, Яценко, Хако, Боташев

МПК: F16F 5/00

Метки: пневмоамортизатор

...междуупором 4 и выступом 11 в совокупности представляет собой гидравлическое демпфирующее устройство.Пневмоамортизатор работает следующим 20образом.При прямом ходе штока 2, который осуществляется под действием внешней силысо стороны импульсной машины, поршень 5и шток 2 перемещаются совместно. Приэтом, по мере уменьшения объема полости257, газ частично вытесняется в ресивер 10,что позволяет существенно уменьшить интенсивность роста давления в полости 7,Обратный ход штока 2 осуществляетсяпод действием давления газа на поршень 5. звПод действием этой силы поршень 5 шток2, а также связанная с ним импульсная машина разгоняются и приобретают определенную кинетическую энергию. Демпфирование этой энергии осуществляется в концеобратного хода с...

Импульсная машина для резки движущегося горячего проката

Загрузка...

Номер патента: 737141

Опубликовано: 30.05.1980

Авторы: Садовский, Боташев, Мазниченко, Кононенко, Божко, Павлов, Калинобродский, Воробьева

МПК: B23D 25/08

Метки: движущегося, импульсная, резки, горячего, проката

...14 леремещения шабота относительно основа.:п 1 я б. В рабочее прсстранство машины по рольянгу 15 подается прокат 16.Работает импульсная машина для роз.;и горячего проката следующим образом.Камера сгорания б герметизируется запирающим устройством 7 и затем налолняется газовоздушной смесью, которая при поджоге горит с ловышением давления. При достижении заданнсгс давления запирающее успройствс 7 перепуакает предукты сгорания в расширительный цилиндр 8 под шток 9 с ноиом 10, Под действием давчения продуктов сгорания штск 9 с ножом 10 движется в направлении разрезаемого проката 16. Шабот 11,с ножом,12, удерживаемый опносительно псперечины 1 пружиной 13, также движегоя в направлении разрезаеалого проката 16. Мащина на...

Импульсная машина для резки проката

Загрузка...

Номер патента: 662283

Опубликовано: 15.05.1979

Авторы: Воробьева, Садовский, Божко, Мазниченко, Павлов, Боташев, Калинобродский, Яценко, Кононенко

МПК: B23D 25/04

Метки: резки, проката, импульсная

...3, рабочего цилиндра 4, штока5 с ножом 6, установленным с воэможностью поворота в плоскости, пер пендикулярной плоскости реза. Привод 51 с помощью колонн 7 соединен с шабс 1- тсм 8, несущим жестко закрепленйый нож, ,9 и направЛяющие 10. В рабочем пространстве между, колоннами 7 и ножамиб и 9 располагается движущийся прокат 1011. Подвешена машина иа пневмоамортизаторе 12, Режущие кромки 13,14 взаимодействующих между собой ножей б, и 9,образованы пересечением передник 15и задних 16 поверхностей. Направля- цщие 10 раэмещенЫ с обоих тОрцбв ножаи имеют угол наклона о, равный покрайней мере углу наклона )Ъ задней16 поверхности ножа 9 и выступающийэа нее на величину Я,равную боковомузазору о между ножами. Поворотный ножб выполнен с...
