Испытательный комплекс для системы кондиционирования воздуха гермокабин самолетов

Загрузка...

Номер патента: 297314

Опубликовано: 27.02.2006

Авторы: Барынин, Стоянова, Щербаков, Николаев, Ицкович, Борисова, Боков, Кузьмин, Кобзев, Селицкий

МПК: G01M 19/00, B64D 13/06

Метки: воздуха, гермокабин, комплекс, кондиционирования, самолетов, испытательный, системы

1. Испытательный комплекс для систем кондиционирования воздуха гермокабин самолетов, содержащий барокамеру с системами имитации окружающей температуры и давления, имитации отбора воздуха от двигателя, подготовки и подачи хладагента для испарения и с измерительной аппаратурой, отличающийся тем, что, с целью имитации скоростного напора воздуха от воздухозаборника самолета, он оборудован подогревателем и турбохолодильником, установленными на трубопроводах, подключенных к воздухо-воздушным радиаторам испытуемой системы и снабженных дроссельными задвижками, обеспечивающими поочередную работу подогревателя и турбохолодильника.2. Комплекс по п.1, отличающийся тем, что, с целью имитации...

Магнитожидкостное уплотнение вала

Загрузка...

Номер патента: 1766123

Опубликовано: 20.12.2005

Авторы: Боков, Лекомцев, Учаев

МПК: F16J 15/40

Метки: вала, магнитожидкостное, уплотнение

Магнитожидкостное уплотнение вала, содержащее магнитопровод, установленный на подшипнике и выполненный в виде примыкающих к немагнитной обойме магнитных колец, образующих с охватывающими их полюсными наконечниками магнитного узла и уплотняемой поверхностью торцевые и радиальные рабочие зазоры с магнитной жидкостью, отличающееся тем, что, с целью повышения надежности уплотнения, оно снабжено втулкой из магнитного материала, установленной на валу и образующей с кольцами рабочие зазоры, магнитный узел выполнен в виде самоустанавливающихся в корпусе узлов из постоянного магнита и полюсных наконечников, размещенных по обе стороны магнитопровода и образующих с корпусом рабочие зазоры, при этом...

Стенд для испытания воздушно-реактивных двигателей

Номер патента: 1347682

Опубликовано: 20.09.2001

Авторы: Крючков, Верхоломов, Панфилов, Боков

МПК: G01M 15/00

Метки: двигателей, стенд, воздушно-реактивных, испытания

Стенд для испытания воздушно-реактивных двигателей, содержащий установленный на входе в испытуемый двигатель присоединенный трубопровод с торцовой крышкой и кольцевой ресивер, расположенный перпендикулярно оси трубопровода, отличающийся тем, что, с целью повышения точности испытаний, он снабжен тороидальным кольцевым патрубком, сообщенным входом с ресивером и имеющим плоское выходное сопло, подсоединенное к трубопроводу между крышкой и его торцом при помощи упругих проставок и соединенного с ними тендера, а полость, образованная ресивером, патрубком, соплом и крышкой, сообщена с окружающей средой.

Устройство для измерения параметров морского волнения

Номер патента: 1535141

Опубликовано: 20.02.1997

Авторы: Уваров, Боков, Лобач

МПК: G01C 13/00, G01S 13/95

Метки: морского, параметров, волнения

Устройство для измерения параметров морского волнения по авт. св. N 1037742, отличающееся тем, что, с целью расширения функциональных возможностей путем определения средней крутизны морских волн, введены последовательно соединенные второй делитель напряжений, первый компаратор и элемент 2И-НЕ, а также второй компаратор, причем выходы первого компаратора и элемента 2И-НЕ подключены соответственно к третьему и четвертому входам индикатора, выходы первого умножителя и сумматора подключены соответственно к первому входу второго делителя напряжений, выход которого через второй компаратор подключен к второму входу элемента 2И-НЕ и к пятому входу индикатора, причем вторые входы первого и второго компараторов являются соответственно входами...

Устройство для измерения характеристик морского волнения

Загрузка...

Номер патента: 1825092

Опубликовано: 20.08.1996

Авторы: Лобач, Боков, Уваров, Лысенко

МПК: G01C 13/00

Метки: морского, волнения, характеристик

...сигнала,Блок 11 формирования управляющегосигнала в соответствии с этой информациейвырабатывает сигнал, который поступает навторые (управляюшие) входы перестраиваемых фильтров 12 и 21, благодаря чемучастота среза обоих фильтров устанавливается равной шТаким образом осуществляется частотноеразделение энергии огибающей на двесоставляющие.Если найденный минимум в совокупностиотсчетов спектра огибающей не удовлетворяет принятому условию, либо его совсем нет(одногорбый спектр), то в соответствии сэтим блок 11 формирования управляющегосигнала вырабатывает управляющий сигналтакой, что частота среза перестраиваемыхфильтров 12 и 21 становится равноймаксимальной частоте в спектре огибающей.Эта максимальная частота определяетсямаксимально...

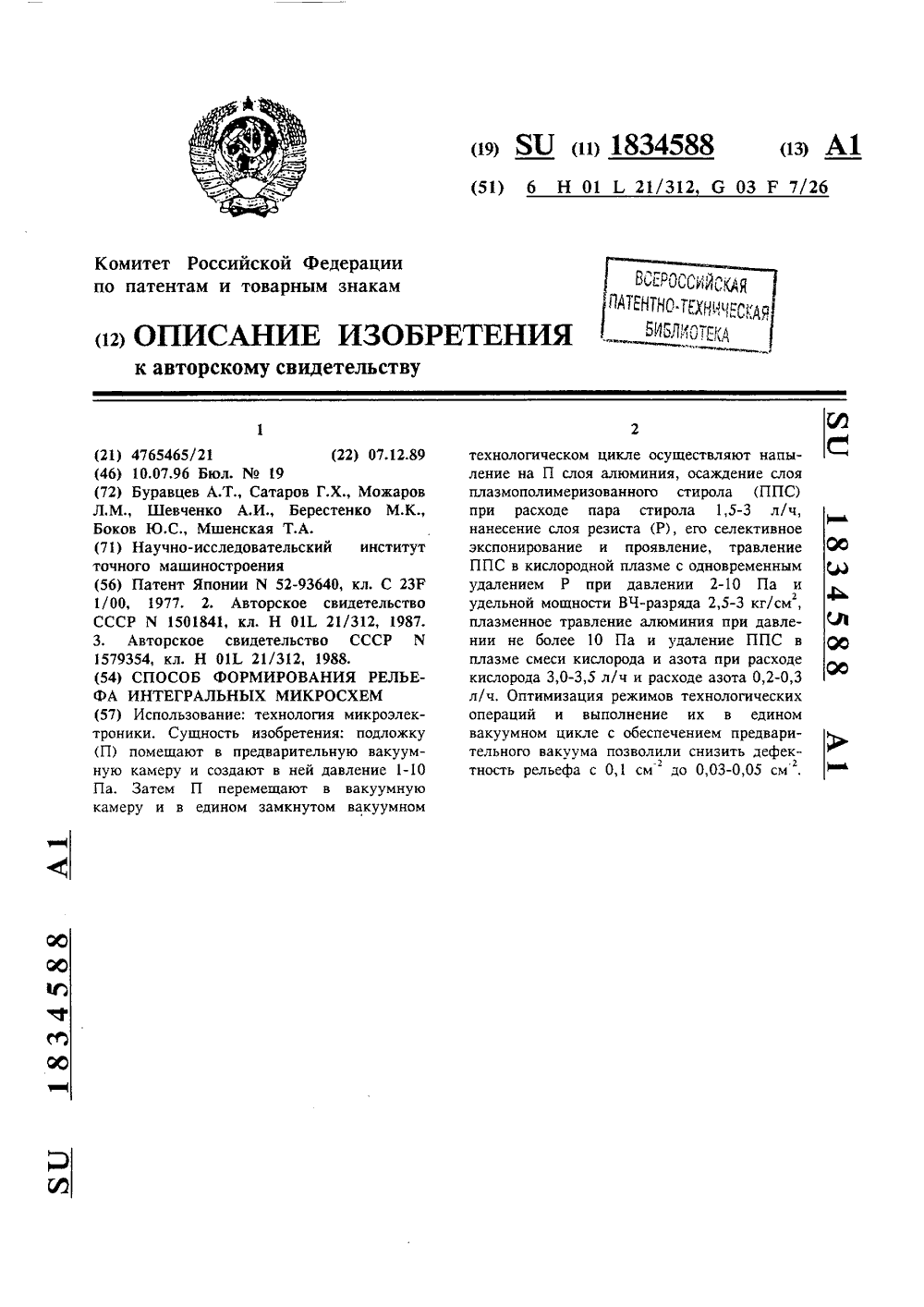

Способ формирования рельефа интегральных микросхем
