Биберман

Способ отбора керна и устройство для его осуществления

Загрузка...

Номер патента: 1747670

Опубликовано: 15.07.1992

Авторы: Юсупов, Перов, Вартанянц, Ахметов, Биберман

МПК: E21B 25/00

Метки: отбора, керна

...Злбмен-: " руются стбпорами 18. В результате этоготы 12 размещеныв:.,"пазах 11 ., беспрейяТственно перемещается втулка 7керйоприемника 2 свозможностьювзаимо вверх доследующегб ряда упоров и захва действия пластинчатогоупора 13 и Г-образ- -: тов. При этом подвижная втулка 7 коничейого захвата 15 соответственно с:ской поверхностью 9 взаимодействует сконической частью 9 втулки 7 и ее уступом - упором 13,а захват 15 удерживает втулку 710, Д отжатом состоянии пластинчатыеупо- за уступ"10 от возможного перемещенияры 13 и Г-обраЗные захваты фиксируются 25 втулки 7 вниз. В результате пружина 8, рас-стопорами 18, ;-",..;:,:":прямляясь, уменьшает величину дополниРабота устройства и реализация спосо-тельного давлеййя от -максимального доба...

Амплитудно-частотно-манипулированный генератор л. и. бибермана

Загрузка...

Номер патента: 1734186

Опубликовано: 15.05.1992

Автор: Биберман

МПК: H03B 5/00

Метки: бибермана, генератор, амплитудно-частотно-манипулированный

...участок характеристики с отрицательным сопротивлением. 15Достоинствами генератора являются возможность миниатюризации, обусловленная наличием класса негатронов с собственной индуктивностью. Недостатки генератора состоят в существенных техни ческих трудностях реализации взаимосвязанной АМ-ЧМ с помощью регулировки одного управляющего элемента, поскольку регулировка емкости конденсатора приво дит к модуляции частоты, а регулировка тока 25 источника питания - к модуляции амплитуды колебаний генератора.Цель изобретения - упрощение управления амплитудой и частотой выходных колебаний, 30Поставленная цель достигается тем, что в амплитудно-частотно манипулированный генератор, содержащий источник питания, источник управляющего сигнала, первый и...

Механизм передвижения грузоподъемного крана

Загрузка...

Номер патента: 1730005

Опубликовано: 30.04.1992

Авторы: Бычков, Исаев, Кашников, Биберман, Спасский

МПК: B66C 9/08

Метки: механизм, передвижения, крана, грузоподъемного

...полкой к лапе 11 редуктора 3, другая полка обращена в сторону редуктора. Нижний уголок жестко закреплен одной полкой на концевой балке 8, другая полка обращена в сторону редуктора. Полки уголков, обращенные к редуктору, установлены вплотную друг к другу и также жестко соединены между собой. Фланцевый электродвигатель 5 является асинхронным двигателем в чугунной оболочке с фланцем 13 и лапами 14, К лапам 14 электродвигателя 5 50 55 рого жестко связана с концевой бал кой, вер 15 хняя жестко соединена с лапами корпусаредуктора, при этом электродвигатель итормоз закреплены последовательно накорпусе редуктора со стороны,противоположной стороне крепления опорного эле 20 мента, кронштейн для тормоза прикрепленк лапам электродвигателя,Опорный...

Измерительный генератор

Загрузка...

Номер патента: 1684718

Опубликовано: 15.10.1991

Автор: Биберман

МПК: G01R 27/00

Метки: измерительный, генератор

...два выхода, первый из которых соединен со вторым входом переключателя 14, а второй соединен с частотомером 10, выход переключателя режима измерений 14 соединен со входом измерителя 9 малых напряжений и сопротивлений, раздельные выводы конденсаторов блока 11 калиброванных конденсаторов соединены с соответствующим входом переключателя 12 диапазонов измерений, а выход переключателя 12 черезвторой калиброванный резистор 13 соед- нен с общей шиной.Устройство работает следующим образом.Перед началом измерений калиброванные переменные резисторы 6 и 13 эакорачивают, и переключатель 12 диапазона измерений переводят в начальное положение и напряжение источника 4 питания устанавливают равным напряжению негатрона 3 в рабочей точке. Затем первый...

Радиотелесистема контроля и управления влажностью

Загрузка...

Номер патента: 1672499

Опубликовано: 23.08.1991

Авторы: Биберман, Захаров, Мусиенко, Плужник

МПК: G08C 19/12

Метки: влажностью, радиотелесистема

...левой границы описывдетс соответственно вырэже иями 15 20 25 30 35 40 45 50 55 где 1, собсленная дегота контура , 1 Графическая зависимость частоты в полулогарифмическом масштабе от пара метра г, соответственно длярадой и леьой ветвей гипербол, изображенных на Фиг Зд, показана на фиг Зб, При выс;кании (увлажнении) почвы сопротивление датчика 2 увеличивается (умг ньшается) ч 1 п пригоплт к перестрсйке ;реобгчдзопдгеля 5 го закону, граФически иэобрдженому нд фиг За, б Режим схемы выб 1 сакц 1 дки образом чтобы при нормальной елджгечи земли изо бражающдя точка А схемы ндходилдсь в области отсу 1 ствия копебд 1 ий сл 1 и. За) Увеличение (уменьшение) сопротивления датчика 2 приводит к перемещени о изображающей точки А в ндпрдвпении правой...

Способ определения динамических параметров активных четырехполюсников и устройство для его осуществления

Загрузка...

Номер патента: 1642412

Опубликовано: 15.04.1991

Автор: Биберман

МПК: G01R 27/28

Метки: параметров, динамических, активных, четырехполюсников

...малой нели 20 нейностью.Для начальной стадии процесса мягкоговозбуждения автоколебаний аппраксимируют характеристику четырехполюсника линейной функцией25 11= ЯОвх+ - Овых,й(1)где Я, В - крутизна и внутреннее сопротивление активного четырехполюсника,Тогда запишем соответствующую лине 30 аризованную систему дифференциальныхуравнений для переменных токов и напряжений в схеме по фиг. 2 в нормальной формех=Ах, которая в развернутой форме имеетвид35 011 1- Ов-- Овых.дОс 1 1а = Сйс" СВ,по+ вдвВс О(2) ГДЕ 1 Р =Овхжения цепью полози. ункция передачи нажительной обратной Используя матрицуА из коэсистемы (2), получим характемногочлен матрицы бе 1 А-рЕпредставим в виде кубическогоэор + а 1 р + а 2 р+ а з=О2с коэффициентамиао=Со Смййа.с.В 1 йс5а...

Устройство для контроля температуры

Загрузка...

Номер патента: 1597603

Опубликовано: 07.10.1990

Авторы: Биберман, Зайцев, Захаров, Царев, Молотков, Мусиенко

МПК: G01K 7/20, G01K 7/32

Метки: температуры

...3 с емкостью С, генерирует колебания частотой К ) частота существенно ниже лю". частот, бпределяемой по фор) и (2), так как емкость С,мула сопротивление регулировочного резистора 9.Устройство работает следующим образом,В штатном режиме трехпозиционныйпереключатель 4 находится в положении11 (фиг,1), В интервале температурот С до г. и соответственно призначении сопротивлений терморезистоР 1+С юра от г( ) = --- до г(- )= ---1+С3 +С(фиг,2) схема находится в состоянииустойчивости и колебания на ее вы-ходе отсутствуют, При значении температуры нижеи вьппе Ст на выходе устройства появляются электрические колебания, частоты которых определяются по формуле (1) либо (2),Эти частоты могут отличаться в десятки раз, что облегчает их...

Устройство для регулирования температуры в криостате

Загрузка...

Номер патента: 1508195

Опубликовано: 15.09.1989

Авторы: Биберман, Плужник, Мусиенко, Захаров

МПК: G05D 23/19

Метки: криостате, температуры

...(фиг. За). При этом колебания на выходе автогенера- . торной схемы отсутствуют, напряжение с выхода детектора 12 на регулируемый резистивный элемент 9 не подается, и его сопротивление, определяемое только сопротивлением подстроечного резистора 11 (так как транзистор 10 открыт), равно г (фиг. За) и задает положение изображающей точки А по вертикали. Триггер 15 при этом находится в низком состоянии, электромагнитное реле 16 не срабатывает, контакты 17 разомкнуты, контакты 1940 замкнуты, исполнительное устройство 18 включено, а дополнительный резистор 5, включенный в емкостную ветвь контура, закорочен.При повьппении температуры внутри 4 криостата сопротивление терморезистора снижается (для термометров КГГ,КА, КГ и ряда других),...

Конструкция усиления фундамента

Загрузка...

Номер патента: 1456507

Опубликовано: 07.02.1989

Авторы: Лундин, Биберман, Варшавьяк, Петров

МПК: E02D 27/08

Метки: фундамента, усиления, конструкция

...усиления группы известных Фундаментов,особенно в стесненных условиях реконструкции.Цель изобретения " уменьщениематериалоемкости конструкции при усилении группы Фундаментов.На фиг, 1 изображена конструкцияусиления фундамента, поперечный разрез; на фиг. 2 - то же, план,Конструкция усиления группы Фундаментов 1 состоит из дополнительного Фундамента 2, расположенного между 15усиливаемыми Фундаментами, горизонтального 3 и наклонного 4 элементов.Дополнительный Фундамент 2 выполненв виде нескольких вертикальных опор,объединенных ростверком. Наклонныйэлемент 4 каждого фундамента 1 жестко заделан нижним концом в ростверк,а верхним - в верхнюю часть усиливаемого Фундамента 1. Горизонтальныйэлемент 3 выполнен гибким и размещен 25между смежными...

Радиотелесистема контроля и управления влажностью

Загрузка...

Номер патента: 1411792

Опубликовано: 23.07.1988

Авторы: Шаронова, Биберман, Захаров

МПК: G08C 19/12

Метки: влажностью, радиотелесистема

...предыдущую команду да поступления последующей,. существенно отлцчксй па зкячекцю несущей частоты, несмотря ня возникающие помехи, вьгражяюгптгеся в повторе предыдущей команды обрязаватель Входной величины в чястату, садержяпгцй элемент регулировки ка резисторе, линейный элемент колебательнага контура генератора, вакопителькие ка.тгсятсры и активный элемент гекерятсря, гтетектар, выход которого саецикек с Входам ключа, блок 3 111 ри Выс ыхя И ( чгтля жке ц )0 Вьс апр От Влеки е к Оттггуктаиетртггее когодятчи к я ггляж ггстт уне кцчц Вя ется(умекьшяется) что приводит к переме 15щекию кэсбряжяюптг й тачки Л (фцг., 2 а)в капрявлекци травой (левай) г рякицыобласти устайчцнастц, причем ее орлината г астяется постоянной и апределяется...

Автогенераторное реле уровня воды

Загрузка...

Номер патента: 1401287

Опубликовано: 07.06.1988

Авторы: Голубов, Захаров, Егоренков, Биберман, Царев

МПК: G01F 23/24

Метки: уровня, автогенераторное, реле, воды

...орган-реле, при 25(4) Если штырь кондуктометрического чувствительного элемента не погружен в воду, то сопротивление последовательной цепи штырь - воздух - корпус резервуара Кс достаточно велико. В этом случае изображающая точка системы (фиг. 3) находится в 40 крайне правом положении (т, А 1), при этомсхема генерирует сигнал частотой ю, определяемой формулой (4). Далее этот высокочастотный сигнал через буферный каскад 11, предназначенный для исключения влияния 45 последующих каскадов (частотных реле2 и13) на работу автогенераторной схемы, поступает на вход реле 12, настроенного на частоту срабатывания аь выход которого подключен к входу исполнительного органа 14. Полученный высокочастотный сигнал 50 свидетельствует о том, что...

Грузовая тележка мостового крана

Загрузка...

Номер патента: 1350102

Опубликовано: 07.11.1987

Авторы: Шелдоманов, Биберман, Спасский, Ивашенко, Борисов

МПК: B66C 11/00

Метки: грузовая, мостового, крана, тележка

...технической тканью.Устройство работает следующим образом.В рабочем положении грузовой тележки обе площадки находятся в вер,50 тикальном положении, при этом ограждения 7, жестко закрепленные на торцовых сторонах площадок и выполненные с высотой равной половины длины рамы тележки, сомкнуты и закрыты на фиксатор. Гибкие шторки кронштейнов 9 закрывают механизмы тележки с боковых сторон. Концевые выключатели 10 при вертикальном положении площадок 6 находятся в положении "Включено", обеспечивая рабочее положение электросети системы управления краном.При необходимости проведения ремонтных работ механизмов, установленных на грузовой тележке крана, а также проведения профилактического осмотра моста крана и системы токо- подвода,...

Устройство для отбора проб грунта

Загрузка...

Номер патента: 1278655

Опубликовано: 23.12.1986

Авторы: Петров, Биберман, Варшавьяк

МПК: G01N 1/04

Метки: проб, грунта, отбора

...1 образца и подпружиненные Фиксаторы 9 возвратно"поступательного действия. Гильза 10 жестко соединена со свободным;концом толкателя 11.Толкатели 11 и подпружиненные вилки 12 закреплены на кольце 13, скользящем вдоль хвостовика 14,Устройство работает следующим образом.Бурят скважину до заданной отмет"ки и опускают устройство в скважину.При вращении устройства пластины 2подрезного приспособления оббуривают образец. Устройство погружают вгрунт до упора образца в подвижнойограничитель 8 длины образца, Поддействием грунта подвижный ограничитель 8 поднимается вверх и, как только отверстие в ограничителе 8 совпадает с фиксатором 9, фиксатор вхо"дйт в это отверстие под действиемпружины, освобождая при этом гильзуот зацепления. Пластины 2...

Литниковая система для тонкостенных отливок

Загрузка...

Номер патента: 1271629

Опубликовано: 23.11.1986

Авторы: Медведик, Ткачев, Подоляко, Биберман

МПК: B22C 9/08

Метки: литниковая, отливок, тонкостенных

...пройдя стояк 1 ишлакоуловитель 2, попадает в ресивер3, откуда равномерно подается черезлитниковые каналы 4 в прибыли 5, связанные переходниками 6 с шаровыми полостями 7, В случае отсутствия прибылей 5 металл иэ ресивера 3 равномерно распределяется литниковыми каналами 4 по шаровым полостям 7, откуда питателем 8 непосредственнонаправляется в форму 9. После заполнения полости формы начинается кристаллизация расплава и одновременновозникают усадочные явления - сокращение объема жидкого металла и снявзанные с ним изменения линейных размеров отливки.Результаты проведенных опытовпредставлены в таблице,Из таблицы видно, что если в известном устройстве брак по горячимтрещинам имеет место, то в предлагаемом устройстве он сведен до...

Вертикально-щелевая литниковая система

Загрузка...

Номер патента: 1177034

Опубликовано: 07.09.1985

Авторы: Биберман, Белый, Медведик

МПК: B22C 9/08

Метки: вертикально-щелевая, литниковая

...- повышение надежностиработы литниковой системы. 5На фиг. 1 изображена вертикально щелеваяе литниковая система, горизонтальный разрез; на фиг. 2 - сечение А-А на фиг. 1; на фиг,З - сечение Б.Б на фиг. 1; на фиг, 4 - сечение В.В на фиг. 1; на фиг. 5 - сечение 1-Г на 10 фиг, 1.В литейной форме 1 выполнены прямой стояк 2, литниковый ход 3, обратный стояк 4, щелевой питатель 5 с горизонтальным разделителем 6, Разделитель выполнен треуголь. ной формы в горизонтальном сечении.В результате эксперимента установлено, что разделитель должен иметь следующие размеры (по отношению к соответствующим 2 О размерам питателя): толщину 0,4-0,7, длину 0,4 - 0,3 и располагаться от стенки отливки не ближе, чем на толщину продольной части. Вершина...

Генератор квазигармонических колебаний

Загрузка...

Номер патента: 1160521

Опубликовано: 07.06.1985

Авторы: Петров, Черных, Чефранов, Биберман

МПК: H03C 5/00, H03B 7/08

Метки: квазигармонических, колебаний, генератор

...к точке соединения первого полупровод. никового диода с конденсатором и к точке соединения второго полупроводникового диода с катушкой индуктивиости, при этом другой вывод ка, тушки индуктивности подключен к На фнг. 1 представлена электрическая схема предложенного генератора квазигармонических колебаний; на фиг. 2 в . вольтамперная характеристика двухбазового диода и зависимость его дифференциального сопНаиболее близким к предложенному является генератор квазкгармонических колебаний, содержащий туннельный диод, параллельно которому вклю- М чена цепь, состоящая из последовательно соединенных конденсатора и первого полупроводникового диода, последовательно соединенные катушку индуктивности и второй полупро- р водниковый диод,...

Устройство для отбора проб грунта

Загрузка...

Номер патента: 1122915

Опубликовано: 07.11.1984

Авторы: Биберман, Петров, Варшавьяк

МПК: G01N 1/04

Метки: грунта, отбора, проб

...гильзу, подвижный ограничи 35тель длины образца, подпружиненныефиксаторы возвратно-поступательногодвижения, соединенные с гильзой,и подрезное приспособление 23.Недостаток известного устройства - низкое качество пробы.Цель изобретения - повышение качества отбираемой пробы по высоте.Указанная цель достигается тем,что устройство для отбора проб грунта, содержащее корпус, грунтоприемную гильзу, подвижный ограничительдлины образца, подпружиненные фиксаторы возвратно-поступательного движения, соединенные с гильзой, и под.50резное приспособление, снабженоподвижным грузом, подрезное приспособление выполнено в виде отдельныхпластин с заостренными гранями с высотой, равной 2/3 диаметра корпуса,55 15каждая из которых соединена при помощи тяг и...

Сварной стык железобетонных панелей ограждения

Загрузка...

Номер патента: 996659

Опубликовано: 15.02.1983

Авторы: Лекумович, Биберман, Лучковский

МПК: E04B 1/38

Метки: железобетонных, ограждения, сварной, панелей, стык

...для воэможности осуществления сварочных работ.Цель изобретения - снижение металлоемкости.Для достижения поставленной цели 25 в сварном стыке железобетонных пане.лей ограждения, включающем замоноличенный зазор между их торцами, закладные пластины и объединяющие их стыковые накладки, закладные пласти ны с наружной стороны ограждения выполнены с перекрывающими зазор выпусками, соединенными размещенной в полости стыка накладкой, при этом накладки выполнены с анкерны, размещенными в зазоре, торцы панелей/ выполнены со скосами, расширяющимися к внутренней грани.Кроме того, наружная стыковая накладка выполнена со скошенными кромками.На чертеже изображен предложенный стык панелей, разрез.Стык панелей 1, торцы которых выполнены со скосом к...

Свч-триггер

Загрузка...

Номер патента: 966857

Опубликовано: 15.10.1982

Автор: Биберман

МПК: H03K 3/286

Метки: свч-триггер

...триггера, второй прибор с регулируемым, активным сопротивлением включен посладовательно 35 с конденсатором, управляющий вход второго прибора с регулируемым активным сопротивлением соединен с вторым выходом статического триггера, а входная шина управления устройством соеди 46 кена со счетным входом статического триггера.На фиг. 1 показана структурная схема СВЧ-триггера; на фиг, 2 - эквивалентные схемы автогенератора: а - 45 полная; б - упрощенная для первого устойчивого состояния; в - упрощенная для второго устойчивого состояния; на фиг, 3 - а - граница 1, раз 50 деляющая в плоскости параметровеи области устойчивости и колеЯ 1.баний генератора и положения его изображающей точки (ИТ) на траектории 2; 55 б - графики изменения...

Устройство для индикации температурных интервалов

Загрузка...

Номер патента: 901845

Опубликовано: 30.01.1982

Авторы: Арестов, Петров, Царев, Биберман

МПК: G01K 7/20, G01K 7/32

Метки: интервалов, индикации, температурных

...интервала различаются о примерно на порядок, аширина эоны температур, в которой колебания отсутствуют,зависит от величины со,противления потенциометра Рр и может регулироваться при настройке устройства.Контроль работоспособности устройства,осуществляется при помощи управляемого релейного элемента 9, в качестве которого может исполь о зоваться частотное реле, настроенное на определенную частоту, не совпадающую с частотами колебаний генератора.При этом в режиме контроля на устройство подается сигнал с блока 11 формирования контрольного сигнала поступающий на управляющий, вход частотного реле. В результате срабатывания управляемого релейно- ЗО го элемента 9, цепь питания негатрона замыкается при нормальной температуре контролируемой...

Измерительный генератор

Загрузка...

Номер патента: 650023

Опубликовано: 28.02.1979

Авторы: Кузьмин, Биберман, Николайчук

МПК: G01R 27/00

Метки: измерительный, генератор

...соответствующий диапазону измерений, переключатель 24 замкнут, а переключатели 18 и 22 разомкнуты. К зажимам 25, 26 подсоединяется измеряемая катушка 27 индук тивности. Напряжение источника 3 питания поступает на составной негатрон 28. Величина напряжения соответствует калибровочному значению отрицательного сопротивления. 40Затем устанавливается минимальная величина сопротивления резистора 4. Колебания генератора на составном пегатроне 28 через эмиттерный повторитель 5, усилитель 6 и фильтр 10 нижних часгот поступают на 45 вход измерителя 7 малых напряжений, Увеличение сопротивления резистора 4 сопровождается плагным уменьшением амплитуды колебаний до нуля, В момент срыва колебаний переключатель 22 замыкается и 50 производится...

Частотно-модулированный генератор

Загрузка...

Номер патента: 594575

Опубликовано: 25.02.1978

Автор: Биберман

МПК: H03C 3/22

Метки: частотно-модулированный, генератор

...диодом 3 в емкостной ветви 4, дифференциальное сопротивление которого автоматически регулируется с помощью подключен ной к туннельному диоду 5 через разделительный конденсатор 6 цепи, состоящий из последовательно соединенных буферного широкополосного усилителя 7, амплитудного детектора 8 и усилителя 9 постоянного тока, 25 параллельно колебательному контуру включена цепь из последовательно соединенных конденсатора 10 и точечного полупроводникового диода 11, а источник 2 управляющего сигнала подсоединен между анодом дио- М да этой цепи и обшей шиной, параллельно входу буферного широкополосного усилителя 7 через дополнительный разделительный конденсатор 12 подключен дополнительный туннельный диод 13, соединенный через первый переменный...

Способ получения лазерного излучения

Загрузка...

Номер патента: 547167

Опубликовано: 25.07.1977

Авторы: Воробьев, Биберман, Смирнов, Шейндлин

МПК: H01S 3/22

Метки: лазерного, излучения

...газ также, как электрическое поле, создаваемоевнешним источником в известных газоразрядных лазерах, и создает инверсную заселенность на каком.-либо уровне активнойсреды. Таким образом, .энергия газовогопотока пребразуется в устройстве непосредственно в энергию лазерного излуче- р 5ния,Предлагаемый способ реализуют при помощи устройства, которое можно назватьмагнитогидродинамическим лазером (МГДЛ) .Это устройство включает в себя газодина- З 0мический тракт с резонатором и разрядныманалом с непроводящими стенками, из которых две противолежащие снабжены секционированными электродами. Устройствоотличается от известных лазеров тем, что 35дня получения лазерного излучения по описанному способу, разрядный канал с резонатором помещен...

Устройство для передачи и приема сигналов

Загрузка...

Номер патента: 551679

Опубликовано: 25.03.1977

Авторы: Трубин, Биберман, Кузьмин, Трубина, Трушкина, Коробов, Коба, Николаенко

МПК: G08C 19/12

Метки: приема, передачи, сигналов

...передающей сто ране формируется синусоидаГ 1 ьный сигнал ча- я статы 1, который усиливается ширакапалос 1 ым уси;1 ителем 4 и поступает В 1 инию связи 5, На приемной стороне;и:пии сь:зи .ка:Он Пио 1 капа;Осный чсилитель 6, сь; -ха а котаааго сигнал пасупает а чзка 1 О.Ос.-1 й "1 льтр, собрав.-ый на элемснт. В с ., р;:.пс,тс;.,ым сопоатпвлением, работающемр, и ративнам псжимэ усиления сигналов, Пстата настройки :.дыра саатветствует , и при О 1 натип - х э ", 1;- ах .: О грп 11 ательш 11 м чсопротивлением на передающей и приемной сторонах определяется величинами элементов колебательного контура фильтра конденсатора 17 и катушки индуктивности 15, а также(величиной сопротивления. К , которое коммутируется с помощью резистивного...

Устройство для индикации температурных интервалов

Загрузка...

Номер патента: 543839

Опубликовано: 25.01.1977

Авторы: Храбров, Биберман, Шевченко, Кузьмин

МПК: G01K 7/32, G01K 7/20

Метки: температурных, интервалов, индикации

...для сигнализации о повышении температуры, которое 25 ввленная цель достигается тем, чтольньй контур выполнен в виде после543839 Составитель Т, КирюхинаРедактор О. Стенина Техред О, Луговая Корректор В, Куприянов Заказ 1030/60 Тираж 862 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд, 4/5Филиал ППП "Патент, г. Ужгород, ул, Проектная, 4 На чертеже представлена принципиальнаясхема устройства для индикации температурных интервагов,Устройство содержит источник питания 1,негатрон 2, последовательнь;й колебательный 5контур, состояший из индуктивной обмотки 3и конденсатора 4, регулировочный потенциометр 5 термочувствительный резистор 6 иразделительные...

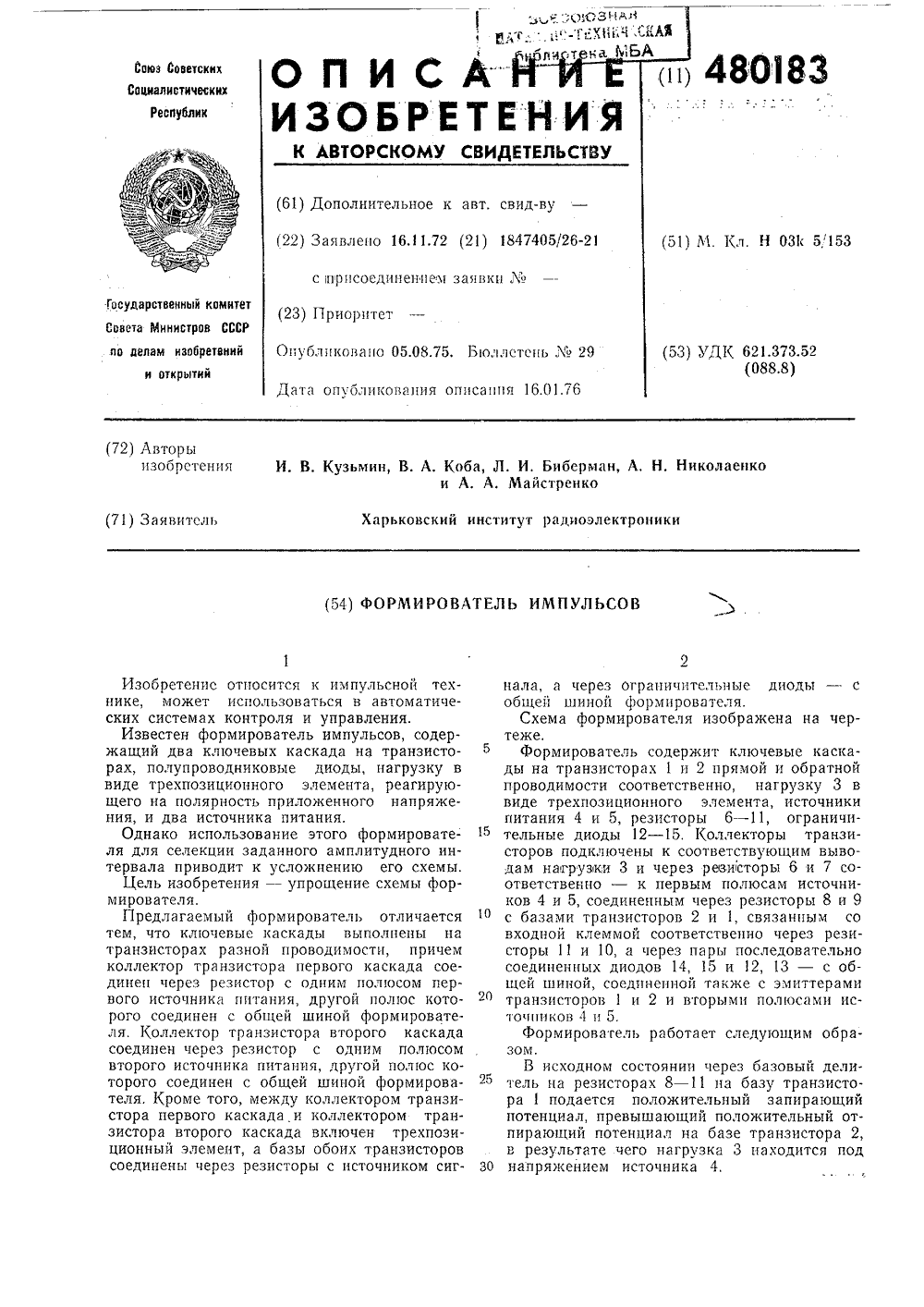

Формирователь импульсов

Загрузка...

Номер патента: 480183

Опубликовано: 05.08.1975

Авторы: Кузьмин, Николаенко, Майстренко, Биберман, Коба

МПК: H03K 5/153

Метки: импульсов, формирователь

...что ключевые каскады выполнены на транзисторах разной проводимости, причем коллектор транзистора первого каскада соединен через резистор с одним полюсом первого источника питания другой полюс которого соединен с общей шиной формирователя. Коллектор транзистора второго каскада соединен через резистор с одним полюсом второго источника питания, другой полюс которого соединен с общей шиной формирователя, Кроме того, между коллектором транзистора первого каскада и коллектором транзистора второго каскада включен трехпозиционный элемент, а базы обоих транзисторов соединены через резисторы с источником сиг евые каскаи обратной агрузку 3 висточники ограничиры транзиющим вывоы 6 и 7 соам источниисторы 8 и 9 язанным сочерез резиедовательно 13 -...

Устройство для регистрации посещаемости занятий

Загрузка...

Номер патента: 468278

Опубликовано: 25.04.1975

Авторы: Канарский, Кузьмин, Николаенко, Коба, Биберман

МПК: G07C 9/00

Метки: регистрации, занятий, посещаемости

...контакт 18 на декадный переключатель единиц 16, с которого подается на один из соответствующих установленному на перек- чб лючателе единиц числу входов шифратора единиц 14, который выдает в четырехпроводную линию двоичный код. Значение кода соответствует установленному на шифраторе единиц 14 десятичному однозначному р числу. Этот код через коммутатор считывания 3 заносится в счетчик 4 параллельного кода единиц. Затем с помощью дешифратора единиц 6 двоичный код преобразуется в десятичный и поступает в устройство,щ отображения на цифровой индикатор единиц 8, который служит для представления разряда единиц контролируемого числа от, сутствующих.Аналогичным способом осуществляется щ считывание разряда десятков, Считывание этого...

Сессюзная iшшигev iv: ;: gбиблютека i

Загрузка...

Номер патента: 352407

Опубликовано: 01.01.1972

Автор: Биберман

МПК: H04B 1/02

Метки: сессюзная, iшшигev, gбиблютека

...резисторы 10, 11.В генераторах ца ТД, перестраиваемых спомощью активных сопротивлений, существует режим, когда цзмецецие резистора, вклю ченного в емкостцую ветвь колебательногоконтура, в сравнительно небольших пределах даже прц постоянном сопротивлении в индуктивной ветви контура приводит к довольно значительной перестройке частоты генерцруе мых колсбацц.При небольшом активном сопротцвлепш вемкостной ветви частота колебаний в первом приближении определяется реактцвцымц элементами контура, а прц повышении назван ного сопротивления - возрастает. Прц этомминимальные нелинейные искажения паразитной амплитудной модуляции имеют место прц достаточно большом волновом сопротивлении контура и отношении величин стабилизирую щей емкости б и...

Термочастотный преобразователь

Загрузка...

Номер патента: 346776

Опубликовано: 01.01.1972

Автор: Биберман

МПК: H03B 7/08

Метки: термочастотный

...и переходного конденсатора.Известные устройства обладают недостатком, состоящим в том, что форма колебаний ца выходе не стабильна.С целью повышения чувствительности датчика и стабилизации выходного сигнала г предлагаемом преооразователе параллельно туннельному диоду включена последовательная цепочка из блокировочного конденсатора, калибровочного сопротивления и термосоцротивлеция с таким же знаком температурного коэффициента, как у термосопротивленця контура. азано предлагаемое устроцый преобразователь состоит уннельном диоде 1, в состав тушка 2 индуктивцости, цсконденсаторы 4 - б, калцб 7 и терморезисторы 8, 9. Принцип раооты пре следующем. Так как тор мочувствцтельны предлагаемом устройстве це вхо 5 тания тушельцого диода, то по...

Датчик температуры

Загрузка...

Номер патента: 345377

Опубликовано: 01.01.1972

Автор: Биберман

МПК: G01K 7/16

Метки: датчик, температуры

...сопротивлением. При этом в схеме возникают колебания, частота которых определяется величинами индуктивности 4 и емкости 2, отрицательного сопротивления ТД и терморезисторов 5 и 8, причем изменение последних в противоположных напр авлениях значительно влияет на частоту. Включение дросселя 6 с достаточно большой пндуктивностью позволяет устранить влияние изменения сопротивления терморезистора 5 на режим генератора по постоянному току.Для работы генератора вблизи границы указанной области необходимо, чтобы сопротивление в индуктивной ветви уменьшилось, а в емкостной - увеличилось, что соответствует увеличению частоты генерируемых колебаний. Поэтому температурный коэффициент терморезистора 5 должен быть отрицательным (термистор),...
