Регулируемая петля

Загрузка...

Номер патента: 2004746

Опубликовано: 15.12.1993

Авторы: Берестовой, Кохтенко

МПК: E05D 7/04

Метки: регулируемая, петля

...регулирования плотности прилегания крышки к емкости равномерно по всему периметру. 5 10 15 20 25 30 3 Г 40 50 55 Целью изобретения является улучшение эксплуатационных качеств за счет возможности перемещения карты перпендикулярно оси в диапазоне окружности с большим радиусом,Поставленная цель достигается тем, что узел шарнирного соединения карты с проушинами включает две втулки с противоположно размещенными многогранными фланцами, установленными с возможностью относительного поворота на оси, при этом внутреннее отверстие каждой из них выполнено эксцентричным, а фланцы имеют регулировочные отверстия.На фиг. 1 представлена регулируемая петля, общий вид в продольном разрезе; на фиг, 2 - то же, с поперечным разрезом.Регулируемая петля...

Устройство для получения мембран

Загрузка...

Номер патента: 1830348

Опубликовано: 30.07.1993

Автор: Берестовой

МПК: B29C 41/26

Метки: мембран

...поперечными трубами. Форсунки наклонены в сторону движения барабана. 2 з.п. ф-лы, 3 ил. аиде щелевых сопел, прорези которых параллельны образующим барабана. Наиболее целесообразно установить фортунки наклонно в сторону движения барабана.Коллектор 6 связан с насосом подачи осади- тельного раствора (не показан) патрубком 10, Выше уровня осадительного раствора в корпусе размещены форсунки 11, направленные под небольшим углом к поверхности барабана, и поворотный ролик 12, Для вы-вода пленки предусмотрено отверстие 13.ф Коллектор опирается на стойки 14. ООУстройство работает следующим обра- (,)положение форсунок 9, а следовательно, выход струй под углом к нормали барабана способствуе плотному прилеганию пленки к поверхности барабана и...

Устройство для формования пленок

Загрузка...

Номер патента: 1781074

Опубликовано: 15.12.1992

Авторы: Стецко, Берестовой

МПК: B29D 7/01, B29C 41/26

Метки: пленок, формования

...4 закреплены опорные кронштейны 5, расположенные с"обеих сторон фильеры 3 и свободно опирающиеся своими концами на поверхность барабана 1. Концы кронштейнов 5 могут быть снабжены антифрикционными накладками 6. Устройство содержит также механизм перемещения фильеры, выполненный в виде двух рычагов 7, одни концы которых жестко закреплены на приводном валу 8, а другие концы свободно размещены на опорных кронштейнах 4 и жестко связаны с фильерой 3 посредством осей 9, 10, закрепленных на свободных концах рычагов 7, и одного жестко 11 и одного свободно 12 установленных на одном конце приводного вала 8 червячных колес, Причем свободно установленное червячное колесо 12 жестко связано с размещенной на приводном валу 8 шестерней 13, которая...

Устройство для получения мембран

Загрузка...

Номер патента: 1780800

Опубликовано: 15.12.1992

Авторы: Стецко, Берестовой

МПК: B01D 69/00, B29D 7/00

Метки: мембран

...подвижных роликов 10 и 11. Опоры выполненыв виде поворотных корпусов 21 с жестко закрепленными цапфами 22 и 23 (фиг. 3), размещенными в пазах 24, выполненных в направляющих 25; которыми снабжены внутренние стенки ванны 1. Пазы 24 и направляющие 25 имеют дугообразную форму для того, чтобы при опускайии полотна 12 .обеспечить траекторию перемещения спаренных подвижных роликов 10 и 11, гарантирующую предупреждение их контакта с поверхностью барабана 3 и обрабатываемого материала. На ступицах 19 поворотных рычагов 18 (фиг. 1) при помощи штифтов 26 прикреплены концы металлических лент 27, которыми снабжено устройство. Другие концы лент 27 закреплены на приводных бобинах 28, которыми снабжено устройство 4, установленных на валу 29,...

Бункер для подогрева сыпучих материалов

Загрузка...

Номер патента: 1597331

Опубликовано: 07.10.1990

Авторы: Кулинич, Малакуцко, Фещенко, Бесчасный, Сычев, Берестовой, Сосновцев, Большаков, Костаман, Давшан, Варава

МПК: B65D 88/72

Метки: бункер, сыпучих, подогрева

...3 механизмов, теплообменников с термоэлектрическими нагревателями и системы трубопроводов для подчи газообразного теплоносителя 4 и термопар 5. Бункер снабжен системой б подачи газообразного рабочего агента, кожухами 7 теплообменников, расположенных вдоль стенок корпуса, арматурными трубами для придания жесткости 8 и торцовыми крышками 9, В верхней части кожухов 7 теплообменников и в стенках расположены отверстия, В кожухе 7 с зазором к внутренним стенкам установлена ТЭН 10. Нижние торцы кожухов 7 соединены с системой подачи рабочего агента,Бункер для подогрева сыпучих материалов работает следующим образом. Загрузка бункера осуществляется череззагрузочный механизм 2, при этом пространство между ТЭНами 10 и кожухами 7...

Способ извлечения меди из растворов

Загрузка...

Номер патента: 1477758

Опубликовано: 07.05.1989

Авторы: Мищенко, Берестовой, Рогачкова, Толстунов, Воронин, Кислицын, Демидов, Черкасов, Успенский, Кравченко

МПК: C22B 15/00

Метки: растворов, извлечения, меди

...С. товарную продукцию имеет место при концентраци нафтеновои кислоты в 40 керосине, равной 0,3- 1,2 моль/л, и ее расходе 2, 1-2,3 моля на 1 моль меди (опыты 3-6 и 9-11). При меньших концентрациях и расходах нафтеновой кислоты извлечение меди уменьша 4 ется (опыты 1, 2 и 8) за счет снижения растворимости соединений меди в органической фазе, Увеличение расхода нафтеновой кислоты свыше 2,3 моль на 1 моль меди (опыт 12) нецелесообразна, так как не сопровождается увеличением извлечения меди, но приводит к увеличению объема органического раствора. Падение извлечения меди с увеличением концентрации55 нафтеновой кислоты в керосине свыше 1,2 моль/л (опыт 7) связано с частичным уносом в водную фазу органического раствора из-за повышенной 2...

Железнодорожная цистерна для транспортировки затвердевающих жидкостей

Загрузка...

Номер патента: 1423464

Опубликовано: 15.09.1988

Авторы: Горбунов, Бубнов, Берестовой, Шкутов, Боцман, Шатунова

МПК: B65D 88/74

Метки: затвердевающих, цистерна, транспортировки, железнодорожная, жидкостей

...разрез,Цистерна содержит котел 1 с пластина. и 2 на поверхности, омываемой нисходя (им потоком воздуха. Теплоизолируюц(ийожух 3 отделен от поверхности котла воз.ушной прослойкой 4. Между котлом и поерхностью кожуха установлены электронаревательные элементы 5 с наклоненным в стоону их выводов защитным экраном 6.оперечное сечение пластин 2 увеличиватся в сторону нагревательных элементов 5.1 а чертеже стрелками показаны нацрав, еция восходящего, менее плотного, и нисходяцего, более плотного, потоков воз, уха. 1 ри разогреве горячий воздух От элект Оцагрсвателей 5, нацравлеццыи экраном 6,одццмается цо левой стороне котла 1, а(хлаждсццый более плотный воздух, опусаясь вдоль поверхности котла, сцабжец Ой (ластццами 2, дополнительно...

Способ переработки растворов, содержащих цветные металлы

Загрузка...

Номер патента: 1399364

Опубликовано: 30.05.1988

Авторы: Берестовой, Борисов, Хитев, Демидов, Воронин, Сутурин, Черкасов, Костелов

МПК: C22B 3/00

Метки: металлы, растворов, цветные, содержащих, переработки

...10. Смесь разделяли на водную и органическую фазы.Водную фазу присоединяли в следующейпорции исходного раствора, а органическую после промывки медным купоросом реэкстрагировали серной кислотойв два последовательных приема при60 С и отношении объемов фаз О:В=1:2.В первом приеме, реэкстракцию велипри рН=2, а во втором при рН=0,5; 0,7 и 1,0,4Реэкстракт второго приема добавляли к камерному продукту флотации иперемешивали 5 мин с известью при переменном ее расходе, обеспечивающемзначения рН=7,0; 8,9 и 10,04Заданная область рН создается добавкой извести. Использование другихреагентов для создания заданной величины рН, например, едкого натра илисоды, приводит к увеличению потерь5собирателя с отработанным раствором.Влияние рН и типа его...

Устройство для управления процессом стабилизации разогрева цистерн с затвердевающей жидкостью

Загрузка...

Номер патента: 1367001

Опубликовано: 15.01.1988

Авторы: Жариков, Чепик, Берестовой

МПК: G05D 23/27

Метки: затвердевающей, стабилизации, процессом, жидкостью, цистерн, разогрева

...Даже при выходе из строя любого из включенных нагревателей стрелка с экраном вновь перемещает ся, последовательно открывая доступ света для фотоприемников. Однако теперь при освещении первого фотоприемника состояние устройства не изменяется, так как первый канал уже сработал. При освещении второго фотоприемника реле второго канала срабатывает, блокируется и включает второй компенсирующий нагреватель 1. Ток нагрузки, восстанавливаясь, вновь перемещает стрелку в исходное состояние и т.д. в зависимости от количества каналов. 1 ", 36700Изобретение относится к устройствам для управления процессом стабилизации разогрева цистерн, транспортирующих затвердевающие жидкости, и5может быть применено в любой отраслинародного хозяйства для...

Способ получения медного порошка

Загрузка...

Номер патента: 1316748

Опубликовано: 15.06.1987

Авторы: Берестовой, Муравин, Веселов, Белькова, Резванов, Горбунова, Петруняк, Демидов, Толстунов, Ткаченко

МПК: B22F 9/26

Метки: порошка, медного

...р и м е р 5. В автоклав емкостью 3 дм загружали раствор медной соли жирной кислоты в додекане (содержание меди в растворе 26 г/л).Раствор нагревали до заданной темо пературы в интервале 120-170 С и про-. дували при температуре азотом до снижения давления в автоклаве до атмосферного. Затем подавали в автоклав водород под давлением в интервале 0,05 - 0,5 МПа ц вводили в раствор затравку - медный порошок, содержащий 99,9% металлической меди.Процесс восстановления вели при тех же параметрах, что и в базовом варианте (пример 2). Содержание меди в полученном порошке 94,0-94,7% (табл. 2, опыты 3-7),П р и м е р 6. Опыты проводилисьаналогично примеру 5. Отличие заключалось в том, что продувку растворамедной соли жирной кислоты...

Сливной прибор железнодорожной цистерны, имеющей в днище выемку

Загрузка...

Номер патента: 1261899

Опубликовано: 07.10.1986

Авторы: Шатунова, Берестовой, Данилов, Шабалин, Линник, Шкутов

МПК: B67D 5/00

Метки: днище, прибор, имеющей, железнодорожной, цистерны, выемку, сливной

...открытий 113035, Москва, Ж, Раушская наб., д, 4/5аз 5275 исное Прои твенно-полиграфическое предприятие, г. Ужгород, ул, Проектная 11261Изобретение относится к железнодорожному транспорту и может быть использовано для слива жидкостей из железнодорожных цистерн,Цель изобретения - возможностьполного слива за счет удаления остатков из отстойных эон цистерны,Спивной патрубок смещен относительно выемки в дне цистерны, выполненколенообразным и снабжен сифонной 10трубкой, один конец которой шарнирноукреплен в сливном патрубке, а другойсоединен с клапаном посредством тягидля обеспечения входа в выемку,На фиг.1 изображен предлагаемый 5прибор, общий вид, на фиг.2 - узел 1на фиг.1, на фиг.3 - то же, в рабочемположении.Сливной прибор состоит из...

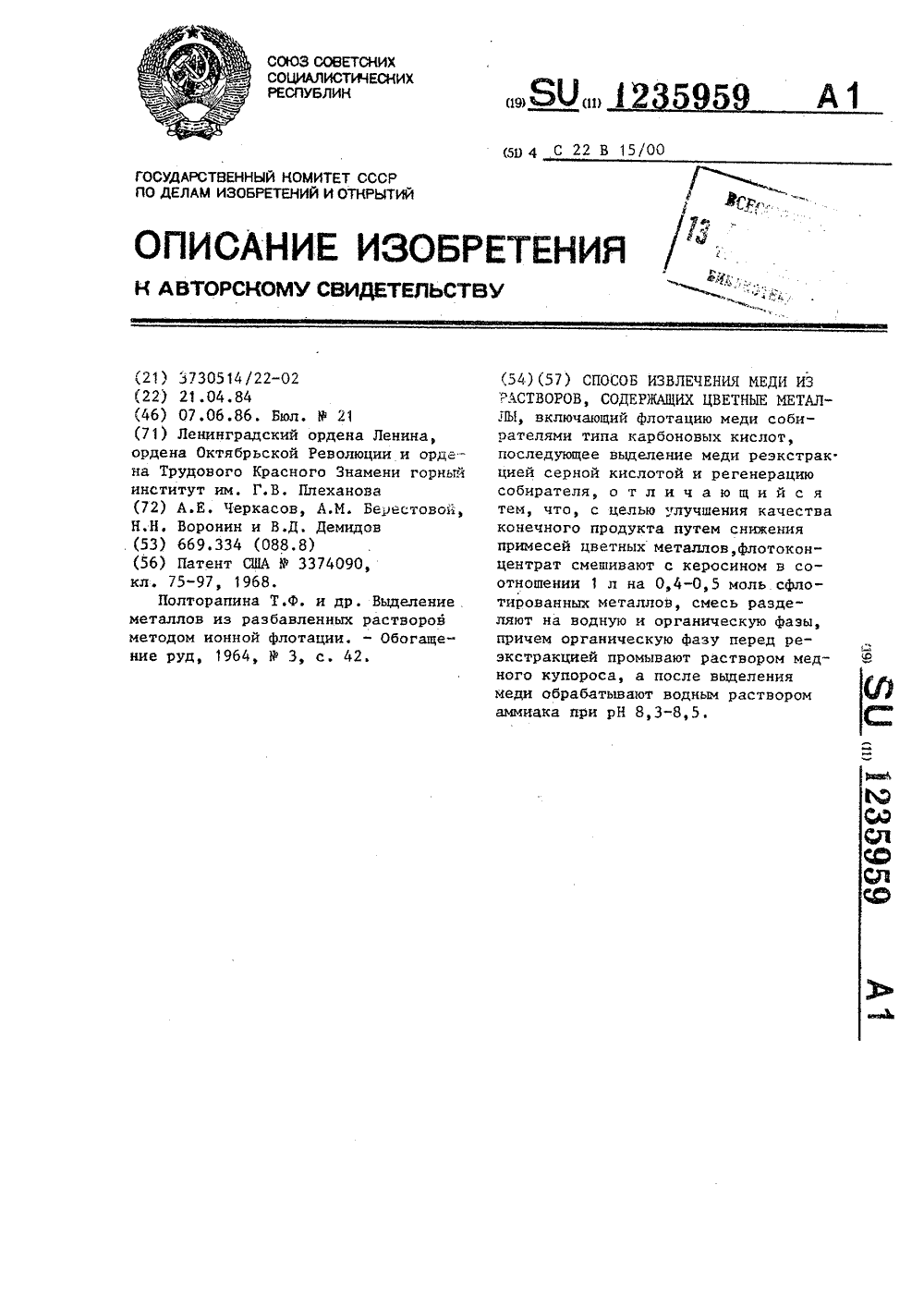

Способ извлечения меди из растворов, содержащих цветные металлы

Загрузка...

Номер патента: 1235959

Опубликовано: 07.06.1986

Авторы: Черкасов, Демидов, Берестовой, Воронин

МПК: C22B 15/00

Метки: металлы, меди, извлечения, содержащих, цветные, растворов

...Результаты влияния рН на степень регенерации собирателя приведеныв табл.3.1 235959 Т.а б л и ц а 3 рН конечной воднойфазы 8,1 8,2 8,3 8,4 8,5 8,6 Степерь регенерации собирателя 18,5 60,4 95,5 97,2 98,1 40,0 Количествомоль металлов на1 л керосина рН обработки аммиаком Опыт СцЯО, . 5 Н, О Со Мп ИК 0,003 0,0 О,99,9 о,ао 0,016 Ос- тальное 0,4 99,95 8 004,0015 0,5 9,96 0,003 О,ПО 012 Вследствие того, что в органической фазе после реэкстрации всегда остается небольшое количество меди, в качестве реагента для регенерации собирателя выбран аммиак, что исключает образование твердых взвесей гидроокиси меди, облегчает разделение Фаз и, в конечном счете, улучшает качество конечного продукта.П р и м е р ы, Опыты проводят ня синтетическом...

Железнодорожная цистерна для затвердевающих жидкостей

Загрузка...

Номер патента: 1211171

Опубликовано: 15.02.1986

Авторы: Берестовой, Данилов, Шатунова, Верхотуров, Шабалин

МПК: B65D 88/74

Метки: затвердевающих, железнодорожная, жидкостей, цистерна

...экраны 5. Концевые цястц котлалжя) ья металлических опорах 6. С обе.цх боковых сторон ццтерны в кожухевыиилнецы входные каналы 7 н 8, разделццье ирегоролкой 9. В воздушной поло) и црл вхолнымц кацяламн к внутренней попер)цос)ц кожуха в нлжней егочасти црикреплны возлуховолы 10, соос)щепные с кяцаламц, имеющие П-образныйпрофиль и выполи ццые ио всй ллцц 40ццст 3111.входным кдцялям 7 н 8 с помощьк) сямоустянявл 5 цяюцсгося ц)арнцра 13ирцстыковяц хобг 12, ццутрццня полостькоторого рязлленя ир 1 Ор)лкой 13, образующей лвя тцлоцых кацяля 4 и 35,совмещя)ощц,ся входными каналами 7 н 8ня цистерн Хобот 12 сОлццен с уста.новкой для ццркуляццц 1)с)злуха в воздухонолах 16, цм)оцй возможность иередвцженн 51, иди ример, ц 1 3),чьсОВОм холу,В...

Фильтр для разделения суспензий

Загрузка...

Номер патента: 1176915

Опубликовано: 07.09.1985

Авторы: Грабский, Берестовой, Евсеев, Гутин, Марков

МПК: B01D 25/38

Метки: фильтр, суспензий, разделения

...3 и 4.Фильтр содержит цилиндрический корпус 1 со штуцером 2 для подачи суспензии, штуцером 3 для отвода фильтрата,штуцером 4 для выгрузки твердого осадка. В корпусе 1 размещены фильтрующие элементы 5, установленные на центральной общей оси 6, имеющей канал для отвода фильтрата, в виде пакета и фиксированные гайкой 7.Соосно оси 6 установлен приводной вал 20 8, на котором закреплен приводной поводок 9, выполненный в виде рамки, нижней опорой которой служит бобышка оси 6. Опорный диск 10 фильтрующего элемента 5 жестко закреплен на ступице 11, На диске 10 размещена дренажная сетка 12, на которой25 натянута фильтровальная ткань 13, прижимаемая к диску 10 кольцами 14 и 15. Дренажная полость каждого фильтрующего элемента 5 через отверстия...

Устройство для управления асинхронным электродвигателем

Загрузка...

Номер патента: 1077037

Опубликовано: 28.02.1984

Авторы: Клименко, Белоцерковский, Ковтонюк, Ашкалунин, Берестовой, Шапочка, Степанков

МПК: H02P 1/26

Метки: электродвигателем, асинхронным

...первого и второго управляемых ключевых элементов объединены и подключены к клемме источникапитания, блок формирования сигналовразрешения включения пусковых контакторов, две .пары последовательносоединенных согласующего элемента иэлемента задержки, введены два элемента И и два усилителя, выходы которых соответственно подключены к управляющим входам первого и второгоуправляемых .ключевых элементов, входы усилителей соединены соответственно с выходами элементов И, однивходы котОрых объединены и подключе-ны к блоку формирования сигналовразрешения, включения пусковых контакторов, а вторые входы элементов Иподключены соответственно к выходамэлементов задержки, одни входные выводы согласующих элементов объединены и подключены к клемме...

Устройство для наружной очистки железнодорожных вагонов

Загрузка...

Номер патента: 1008037

Опубликовано: 30.03.1983

Авторы: Берестовой, Клименко, Костюк, Борисов, Шатунова, Динченко

МПК: B60S 3/04

Метки: наружной, вагонов, железнодорожных

...камеры могут быть образованы полости для сбора пыли,На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 - вид А нафиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1(рабочее состояние); на фиг. 5 - узел 1на фиг, 4; на фиг, 6 - схема расположениясопел и отверстий на ограждении.Устройство для наружной очистки железнодорожных вагонов представляет собойкамеру 1 с жесткими стенками, на входе ивыходе из которой, с целью уменьшения пылевыделения в атмосферу, закреплены горизонтальные 2 и вертикальные 3 эластичныефартуки. По периметру камеры закрепленоэластичное ограждение 4, в нижней частикоторого прикреплены эластичные элементы 5, образующие с ним каналы 6, сообщенные посредством отверстия 7 с источником сжатого газа. В ограждении 4 по...

Железнодорожная цистерна для транспортировки затвердевающих жидкостей

Загрузка...

Номер патента: 998240

Опубликовано: 23.02.1983

Авторы: Берестовой, Тугай, Губенко, Сафонов

МПК: B65D 88/74

Метки: затвердевающих, цистерна, транспортировки, железнодорожная, жидкостей

...в нижней части которой размещены электронагреватели с выводами и плоские защитные экраны, последние установлены под углом к опорам с образованием пространства, поперечное сечение которого увеличивается в сторону опор, а нагреватели смотированы наклонно к продольной вертикальной плоскости котла с уклоном в сторону своих выводов. На фиг. 1 изображена предлагаемая цистерна, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2; на фиг. 4 - разрез В - В на фиг, 3; на фиг. 5 - график изменения температуры охлаждения и разогрева жидкой серы в котле цистерны.Железнодорожная цистерна для транспортировки затвердевающих жидкостей содержит котел 1 с теплоизоляцией 2, размещенной между кожухом 3 нагревателей и...

Способ получения окиси магния

Загрузка...

Номер патента: 996326

Опубликовано: 15.02.1983

Авторы: Белькова, Никулина, Белогрудов, Берестовой

МПК: C01F 5/06

Метки: магния, окиси

...магний из органической фазы переходит в водную. Многоступенчатая экстракция необходима для глубокой очистки раствора и достижения экономически целесообразной полноты использования карбоксилата магния.Величина рН экстракции зависит отхарактера присутствующих примесей. Извлечение железа происходит при рН 4,5,кальция - при рН 7,0-7,5. Извлечение3других возможных примесей, напримерцветных металлов и марганца, происходит в области рН, лежащей между рНэкстракции железа и кальция. Й 4П р и м е р 1, Обожженное магнезиальное сырье, содержащее 73% окисимагния и 27% примесей, подвергаютвзаимодействию с серной кислотой, получают раствор с рН 4,5, содержащий52,4 г/л магния, 0,5 г/л кальция и0,01 г/л железа. Очистку раствора ведут противоточной...

Железнодорожная цистерна

Загрузка...

Номер патента: 971726

Опубликовано: 07.11.1982

Авторы: Брук, Берестовой, Бубнов, Клопков, Павлюченко

МПК: B65D 90/08

Метки: железнодорожная, цистерна

...от котла на раму и наоборот через металл этих пластин,Цель изобретения - повышение надежности эксплуатации железнодорожной цистерны.Поставленная цель достигается тем, чтов железнодорожной цистерне, включающейкотел, смонтированный на раме посредствомметаллических лап, каждая из которых состоит из двух пластин, сопряженных междусобой так, что выступы одной из них контактируют с впадинами другой, и соединенных между собой с помощью крепежныхэлементов, выступы и впадины пластин име 971726ют волнообразный профиль, и между ними образован зазор для теплоизолирующего материала, а в каждом выступе пластин выполнено отверстие для крепежных элементов.На фиг. 1 изображена железнодорожная цистерна; на фиг. 2 - узел 1 на фиг. 1 - (узел крепления...

Железнодорожная цистерна для порошкообразных грузов

Загрузка...

Номер патента: 939337

Опубликовано: 30.06.1982

Авторы: Котюк, Лалуев, Бубнов, Ивченко, Ханчас, Радзиховский, Берестовой, Дьяченко, Попов, Арих, Трубачев

МПК: B65D 88/54

Метки: грузов, железнодорожная, цистерна, порошкообразных

...концентрация усилий и напряжений, что снижает прочность конструкции и требует специального покрепления обечайки котла.Цель изобретения - повышение прочности конструкции железнодорожной цистерны для порошкообразных грузов.Указанная цель достигается тем, что в железнодорожной цистерне для порошкообразных грузов, содержащей установленный на шкнорневых балках посредством опор котел с бункерами, состоящий из незамкнутой цилиндрической обечайки, соединенной в нижней части с бункерами элементом омегообразного профиля, и днищ,опоры состоят из профильных элементов прямоугольного сечения, наклонно расположенных .вдоль шкнорненых балок параллельно один к другому и соединенных между собой плоскими листами,Так как опоры, состоящие из нескольких...

Рама бункерного вагона

Загрузка...

Номер патента: 882801

Опубликовано: 23.11.1981

Авторы: Попов, Трубачев, Дьяченко, Котюк, Бубнов, Лалуев, Ивченко, Ханчас, Арих, Берестовой

МПК: B61F 1/08

Метки: рама, вагона, бункерного

...в сторону центра рамы н прикреплены к боковым балкам, а указанный конец каждого раскоса дополнительно прикреплен к соответствующей хребтовой балке, прн этом верхние части раскосов расположены над шкворневой балкой н соединены между собой.На фиг. 1 изображена часть рамы, общий вид; на фнг. 2 - то же, вид в плане; нафнг. 3- разрез А - А иа фнг. 2; на фиг. 4 - разрез Б - Б на фнг. 2; на фиг. 5 - разрез В - В на фиг. 2.Рама бункерного вагона состоит из хребтовых балок 1, расположенных в концевых частях рамы, боковых 2, шкворневых 3 н 20 лобовых 4 балок, а также диагональныхраскосов 5 и 6, жестко соединенных между собой при помощи сварки (поперечные балки рамы не показаны),88280 15 Формула изобретения ЬР 3Диагональные раскосы 5 и 6...

Устройство для открывания люковжелезнодорожных полувагонов

Загрузка...

Номер патента: 846351

Опубликовано: 15.07.1981

Авторы: Клопков, Лутаенко, Павлюченко, Берестовой, Котюк

МПК: B61D 7/30

Метки: открывания, люковжелезнодорожных, полувагонов

...1, на другомО плече 12 рычага 4 на оси 13 установлен толкатель 5. На плече 14 толкателя 5 имеется палец 15, контактирующий с криволинейным направляющим пазом 16 корпуса 1, при этом другое плечо 17 толкателя 5 контактирует при открывании крьваки люка с запорным сектором замка.Устройство работает следующим образом. При открывании люков железнодорожных полувагонов на замки крышки люка, включающие эакидки и сектора, воздействуют механизмы 2 открывания, размещенные в корпусе 1, который установлен на автопогрузчике или кране. Автопсгрузчик (или кран) подводят к крышке люка до упирания упоров в нижнюю обвязку полувагона, Приводной .рычаг 3 каждого механизма 2 открывания поворачивается при включении привода и своим криволинейным выступом 9...

Устройство для разогрева застывающих жидкостей

Загрузка...

Номер патента: 785120

Опубликовано: 07.12.1980

Авторы: Чернов, Водяник, Князев, Крутиков, Стрельцов, Берестовой, Солодкий, Карастан

МПК: B65D 88/74

Метки: застывающих, разогрева, жидкостей

...внутри" .;,котла цистерны 2 на штанге 3 и содержит корпус 4, в который вмонтирован нагреватель в виде торцового электродвигателя, у которого статор 5, выполненный из термостойких материалов, помещен в герметичнуюоболочку 6. На неподвижной оси 7, закрепленнои йакорйусе, с помощью йодшипникового узла 8 смонтирован ротор 9. Ротор 9выйоййей ввйдеколеЫ насоса и состоитиз коренного диска 10 и покрывного диска 1 1,между которыми установлены лопатки 12.В нижней части покрывного диска выполнено всасывающее отверстие. В корпусе 4"имеются всасывающие каналы 13 и нагнетвтельные каналы 14. Всасывающие каналы могут быть выполнены как сбоку в корпусе (каналы 13 на фиг. 2), так и с торца (канал 15 на фиг. 3), что" зависит от конкретного размещения...

Предохранительное устройство

Загрузка...

Номер патента: 708098

Опубликовано: 05.01.1980

Авторы: Берестовой, Ждамаров, Бубнов

МПК: F16K 17/02

Метки: предохранительное

...выпускнойклапан 3, выполненный с цилиндрическим хвое.товиком. В образованном осевом канале установлен на клапане 3 подпружиненный впускной клапан 4. В корпусе 1 предохранительногоустройства выполнен присоединительный замок,например, в виде резьбового соединения.Полость над выпускным клапаном 3 сообщена с атмосферой.Когда усилие на клапан 3 от давления Ризб.паров продукта в цистерне превышает усилиеего настройки, указанный клапан открываетсяи пары выходят в атмосферу.При образовании внутри цистерны разрежения открывается впускной клапан 4 и сообшает внутреннюю полость цистерныс атмосферой.708098 Рсаъгр ЦНИИПИ Заказ 8461/31 Тираж 1 О 95 ПодписноеФилиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Во время разгрузки цистерны к...

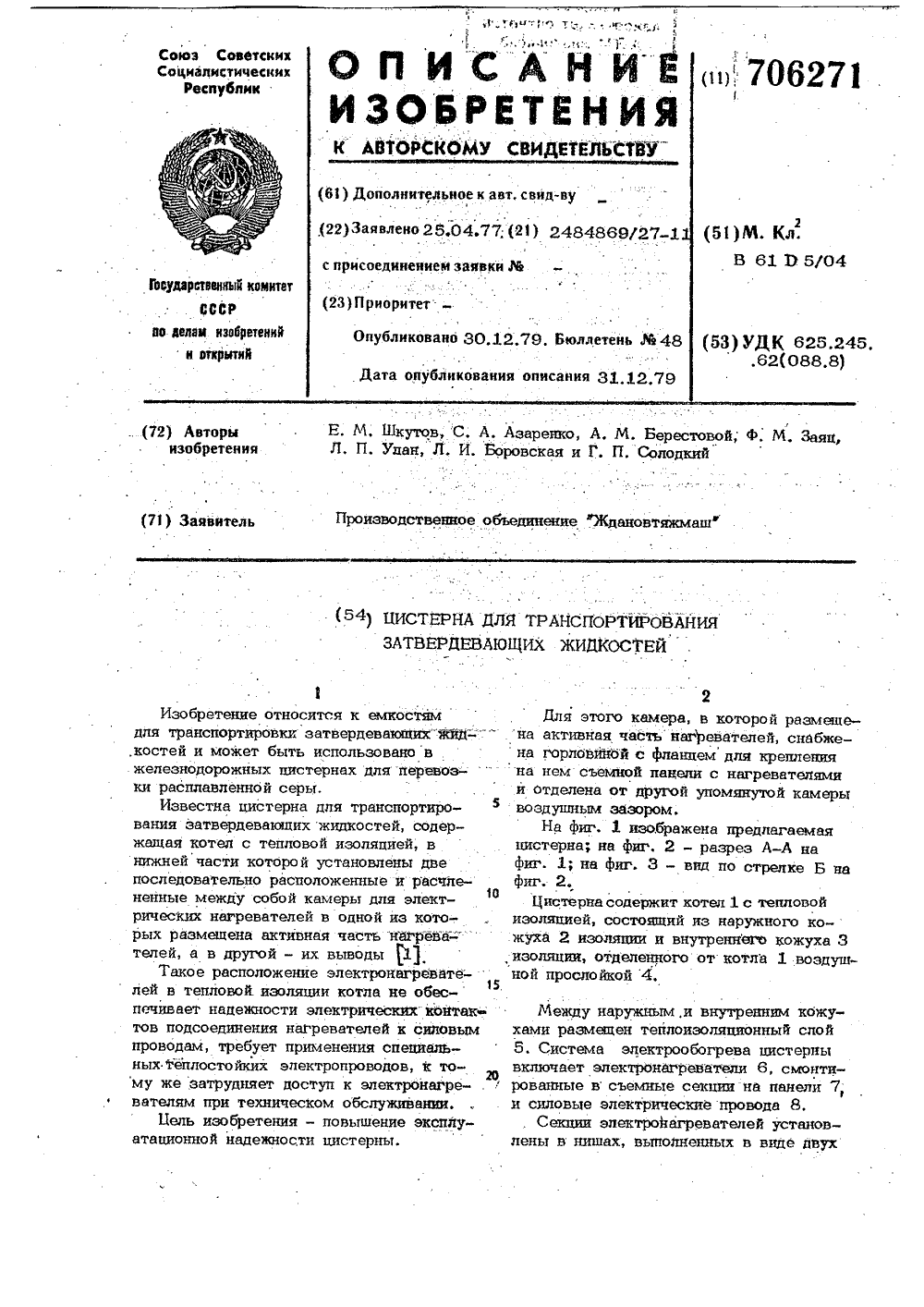

Цистерна для транспортирования затвердевающих жидкостей

Загрузка...

Номер патента: 706271

Опубликовано: 30.12.1979

Авторы: Заяц, Солодкий, Улан, Шкутов, Боровская, Берестовой, Азаренко

МПК: B61D 5/04

Метки: затвердевающих, транспортирования, жидкостей, цистерна

...ограничена защитнымтепловым экраном 11.0Камера 10 закреплена на наружномкожухе 2 изоляции, уделена от высокотемпературной камеры 9 и предназначенадля размещения в ней контактов нагревателей и выводов электропроводов, 15Камеры 9 и 10 расчленены междусобой посредством горловины 12 камеры 9. Горловина 12 снабжена фланцем13 для герметичного крепления на немпанели 7 секции электронагревателей, 20при этом фланец 13 отделен от наружнойкамеры 10 воздушным зазором 14, чтообеспечивает разрыв теплового мостаметаллоконструкции.Ниши для установки секций электронагревателей снаружи цистерны закрытыкрышками 15.Разогрев затвердевшего в котле продукта производится на пунктах слива путем включения системы подогрева, при ЗОэтом происходит нагревание...

Железнодорожная цистерна для транспортирования сыпучих материалов

Загрузка...

Номер патента: 703394

Опубликовано: 15.12.1979

Авторы: Князев, Петраш, Бунькин, Берестовой, Ивченко

МПК: B61D 5/00

Метки: железнодорожная, сыпучих, транспортирования, цистерна

...и торцовымднищем 9 котлапроизводится через штуцер 10, а подача возду.ха в пространство котла между торцовым дни.Заказ 7728/19Подписное ЦНИИПИТираж 59"Патент",ул. Проектная,илим Фиг. г г, Ужгород 37 ОЗ 3щем 11 котла и йневматическим толкателем 2производится через штуцер 12.Для аэрации сыпучих материалов возле раз.грузочной трубы имеется азроплита 13. Для ограничения перемещения толкателя 2 в сторонуразгрузочной трубы имеются упоры 14,Цистерна работает сАедующим образом.Воздух под давлением подается в простран.стао котла по обе стороны толкателя по-шгу-церам 1 О и 12. При достижении определенного 10"давления воздуха в котле открывается заслон.ка 15 разгрузочной трубы, и сыпучий материалначинает выгружаться. Как только...

Железнодорожная цистерна для транспортировки затвердевающих жидкостей

Загрузка...

Номер патента: 694428

Опубликовано: 30.10.1979

Авторы: Шкутов, Берестовой, Азаренко, Солодкий

МПК: B65D 87/38

Метки: железнодорожная, цистерна, жидкостей, затвердевающих, транспортировки

...сторону их выводов защитным экраном 4.Наиболее рациональное выполнение за щптного экрана - это плоский лист, снабженный в верхней части покрытием 5 из теплоизолирующего материала, преимущестьенно асбеста.Угол а наклона экрана зависит от рас стояния а между электронагревательнымиэлементами 3 и нижней образующей котла, а также от длины б активной части электронагревательных элементов и нахоадится в пределах 0(1 да( - , при этомбувеличением угла от 0 до его максимального значения условия циркуляции воздуха улучшаются.Расстояние а и длина активной части 25 электронагревательных элементов выбираются по конструктивным и теплотехническим соображениям.На чертеже стрелками показаны направления восходящих, менее плотных потоков 30 воздуха, и...

Затвор крышки емкости

Загрузка...

Номер патента: 557224

Опубликовано: 05.05.1977

Авторы: Берестовой, Князев, Ивченко

МПК: F16J 13/18

Метки: затвор, емкости, крышки

...с радиальными зубьями на его наружной боковой поверхности, фланец горловины люка емкости, уплотнительный элемент и взаимодействую 2 б шее с крышкой и уплотнительным элементом подвижное кольцо, о т л и ч а юш и й с я тем, что, с целью обеспечениясамоуплотнения крышки при повышении давления внутри емкости, подвижное кольцо 3 О и уплотнительный элемент установлены ниже фланца горловины, причем, подвижноекольцо разделено вертикальной кольцевойпроточкой на две части, наружная из которых имеет на внутренней боковой поверх ности радиальные зубья, взаимодействуюшие с радиальными зубьями, образованнымина фланцевом кольце крышки, а внутренняявыполнена с конусной верхней торцовой поверхностью, прижимаюшей уплотнительный 40 элемент к нижней...

Железнодорожная цистерна

Загрузка...

Номер патента: 524721

Опубликовано: 15.08.1976

Авторы: Тимофеев, Мацегора, Бакланов, Лайт, Морозов, Беспалов, Берестовой, Герман, Стеринзат, Супрун, Лагута, Челборах

МПК: B61D 5/00

Метки: железнодорожная, цистерна

...10.В транспортном положении котла упор 7, снабженный контактными плитами 8, взаимодействует с упорами 9 рамы 1, при этом инерционные усилия действуют на хребтовую балку по продольной оси без эксцентриситета. При наклоне котла на необходимый угол,транспортировки жидких и сыпу ов по железным дорогам.Известна железнодорожная цистерна по основному авт,св.512949, содержащая раму, опирающуюся на тележки, котел, размещенный на раме с возможностью наклона по крайней мере к одному из его концов на опорных шарнирах и имеющий кронштейны для установки наклоняющего механизма, О устройство для закрепления котла на раме, выполненное в виде замков. В средней части обечайки котла внизу жестко прикреплены поперечные упоры, взаимодействующие с...

Железнодорожная цистерна

Загрузка...

Номер патента: 512949

Опубликовано: 05.05.1976

Авторы: Стеринзат, Челбарах, Радзиховский, Тимофеев, Фокин, Беспалов, Берестовой, Герман, Лайт, Лагута, Сорокин, Александров, Балаян

МПК: B61D 5/06

Метки: цистерна, железнодорожная

...передаваемыхподъемно-взвешивающим устройством, наднище котла 1 имеется кронштейн 18,Вблизи каждого конца котла 1 в нижнейчасти его обечайки расположено погрузоч-но-разгрузочное устройство 19 (см,фиг.4),подсоединительный патрубок которого выведен на одну из сторон цистерны.Работа цистерны при разгрузке (погрузке) происходит следующим образом.При разгрузке цистерны с одного конца котла 1 между упором 15 и кронштейном 18 вводится переносное подъемно- взвешивающее устройство, а на противоположном конце к погрузочно-разгрузочному устройству 19 присоединяется установка для разгрузки ( на чертеже не показана).При воздействии подъемно-взвешивающего устройства на кронштейн 18 и упор 15 рычаг 14 поворачивается и через тягу 13 создает усилие под...
